Ручной насос

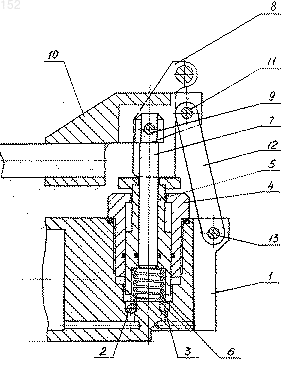

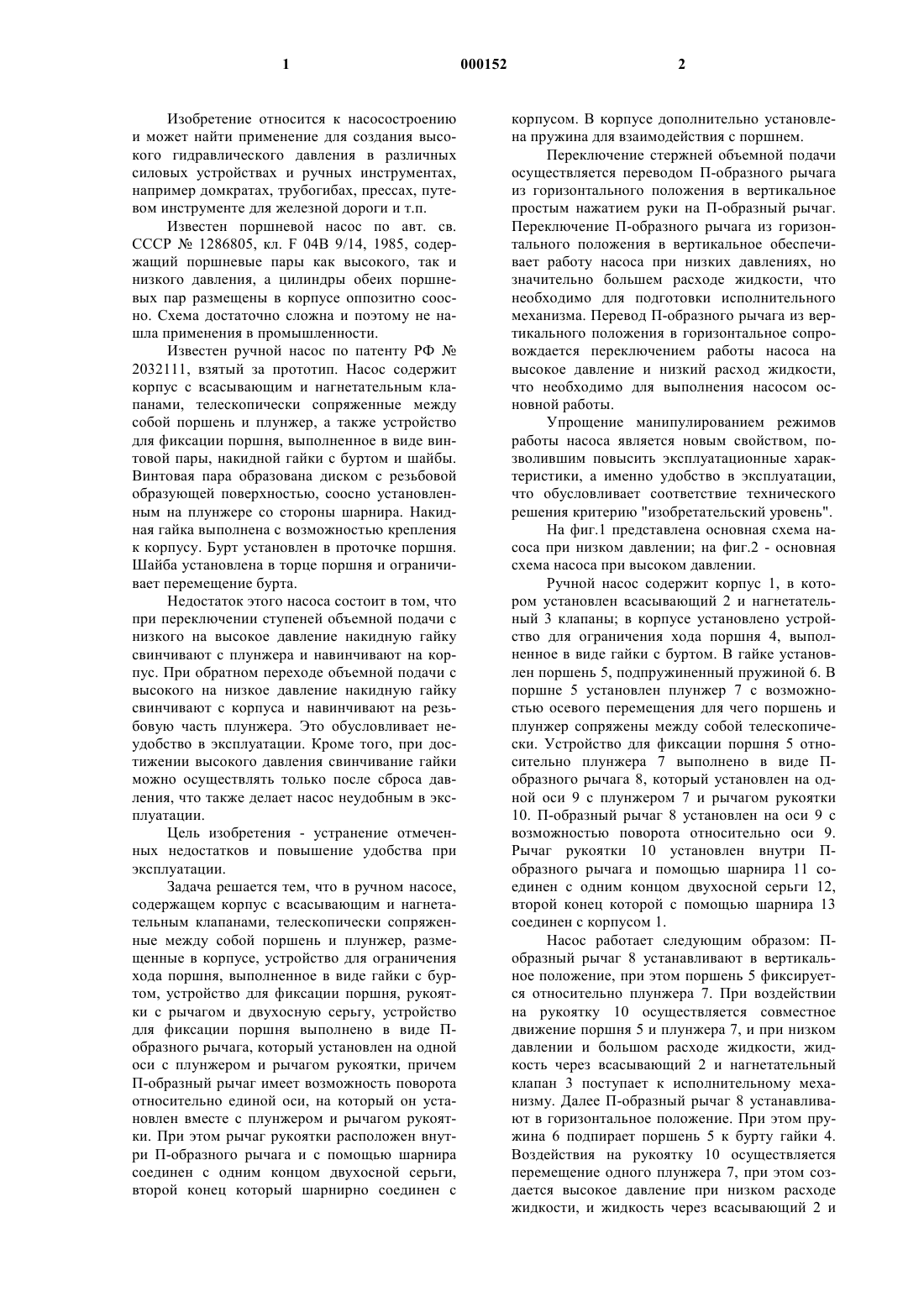

1 Изобретение относится к насосостроению и может найти применение для создания высокого гидравлического давления в различных силовых устройствах и ручных инструментах,например домкратах, трубогибах, прессах, путевом инструменте для железной дороги и т.п. Известен поршневой насос по авт. св. СССР 1286805, кл. F 04B 9/14, 1985, содержащий поршневые пары как высокого, так и низкого давления, а цилиндры обеих поршневых пар размещены в корпусе оппозитно соосно. Схема достаточно сложна и поэтому не нашла применения в промышленности. Известен ручной насос по патенту РФ 2032111, взятый за прототип. Насос содержит корпус с всасывающим и нагнетательным клапанами, телескопически сопряженные между собой поршень и плунжер, а также устройство для фиксации поршня, выполненное в виде винтовой пары, накидной гайки с буртом и шайбы. Винтовая пара образована диском с резьбовой образующей поверхностью, соосно установленным на плунжере со стороны шарнира. Накидная гайка выполнена с возможностью крепления к корпусу. Бурт установлен в проточке поршня. Шайба установлена в торце поршня и ограничивает перемещение бурта. Недостаток этого насоса состоит в том, что при переключении ступеней объемной подачи с низкого на высокое давление накидную гайку свинчивают с плунжера и навинчивают на корпус. При обратном переходе объемной подачи с высокого на низкое давление накидную гайку свинчивают с корпуса и навинчивают на резьбовую часть плунжера. Это обусловливает неудобство в эксплуатации. Кроме того, при достижении высокого давления свинчивание гайки можно осуществлять только после сброса давления, что также делает насос неудобным в эксплуатации. Цель изобретения - устранение отмеченных недостатков и повышение удобства при эксплуатации. Задача решается тем, что в ручном насосе,содержащем корпус с всасывающим и нагнетательным клапанами, телескопически сопряженные между собой поршень и плунжер, размещенные в корпусе, устройство для ограничения хода поршня, выполненное в виде гайки с буртом, устройство для фиксации поршня, рукоятки с рычагом и двухосную серьгу, устройство для фиксации поршня выполнено в виде Побразного рычага, который установлен на одной оси с плунжером и рычагом рукоятки, причем П-образный рычаг имеет возможность поворота относительно единой оси, на который он установлен вместе с плунжером и рычагом рукоятки. При этом рычаг рукоятки расположен внутри П-образного рычага и с помощью шарнира соединен с одним концом двухосной серьги,второй конец который шарнирно соединен с 2 корпусом. В корпусе дополнительно установлена пружина для взаимодействия с поршнем. Переключение стержней объемной подачи осуществляется переводом П-образного рычага из горизонтального положения в вертикальное простым нажатием руки на П-образный рычаг. Переключение П-образного рычага из горизонтального положения в вертикальное обеспечивает работу насоса при низких давлениях, но значительно большем расходе жидкости, что необходимо для подготовки исполнительного механизма. Перевод П-образного рычага из вертикального положения в горизонтальное сопровождается переключением работы насоса на высокое давление и низкий расход жидкости,что необходимо для выполнения насосом основной работы. Упрощение манипулированием режимов работы насоса является новым свойством, позволившим повысить эксплуатационные характеристики, а именно удобство в эксплуатации,что обусловливает соответствие технического решения критерию "изобретательский уровень". На фиг.1 представлена основная схема насоса при низком давлении; на фиг.2 - основная схема насоса при высоком давлении. Ручной насос содержит корпус 1, в котором установлен всасывающий 2 и нагнетательный 3 клапаны; в корпусе установлено устройство для ограничения хода поршня 4, выполненное в виде гайки с буртом. В гайке установлен поршень 5, подпружиненный пружиной 6. В поршне 5 установлен плунжер 7 с возможностью осевого перемещения для чего поршень и плунжер сопряжены между собой телескопически. Устройство для фиксации поршня 5 относительно плунжера 7 выполнено в виде Побразного рычага 8, который установлен на одной оси 9 с плунжером 7 и рычагом рукоятки 10. П-образный рычаг 8 установлен на оси 9 с возможностью поворота относительно оси 9. Рычаг рукоятки 10 установлен внутри Побразного рычага и помощью шарнира 11 соединен с одним концом двухосной серьги 12,второй конец которой с помощью шарнира 13 соединен с корпусом 1. Насос работает следующим образом: Побразный рычаг 8 устанавливают в вертикальное положение, при этом поршень 5 фиксируется относительно плунжера 7. При воздействии на рукоятку 10 осуществляется совместное движение поршня 5 и плунжера 7, и при низком давлении и большом расходе жидкости, жидкость через всасывающий 2 и нагнетательный клапан 3 поступает к исполнительному механизму. Далее П-образный рычаг 8 устанавливают в горизонтальное положение. При этом пружина 6 подпирает поршень 5 к бурту гайки 4. Воздействия на рукоятку 10 осуществляется перемещение одного плунжера 7, при этом создается высокое давление при низком расходе жидкости, и жидкость через всасывающий 2 и нагнетательный клапан 3 поступает к исполнительному органу, осуществляя основную работу. ФОРМУЛА ИЗОБРЕТЕНИЯ Ручной насос, содержащий корпус (1) с всасывающим (2) и нагнетательным (3) клапанами, телескопически сопряженные между собой поршень (5) и плунжер (7), размещенные в корпусе, устройство для ограничения хода поршня (4), устройство для фиксации поршня(12), отличающийся тем, что устройство для фиксации поршня выполнено в виде Побразного рычага (8), установленного на одной оси (9) с плунжером (7) и рычагом рукоятки (10) с возможностью поворота относительно этой оси (9), при этом рычаг рукоятки (10) расположен внутри П-образного рычага (8) и шарнирно(11) соединен с двухосной серьгой (12), второй конец которой шарнирно (13) соединен с корпусом (1), в котором дополнительно установлена пружина (6) для взаимодействия с поршнем (5).
