Зубная щетка

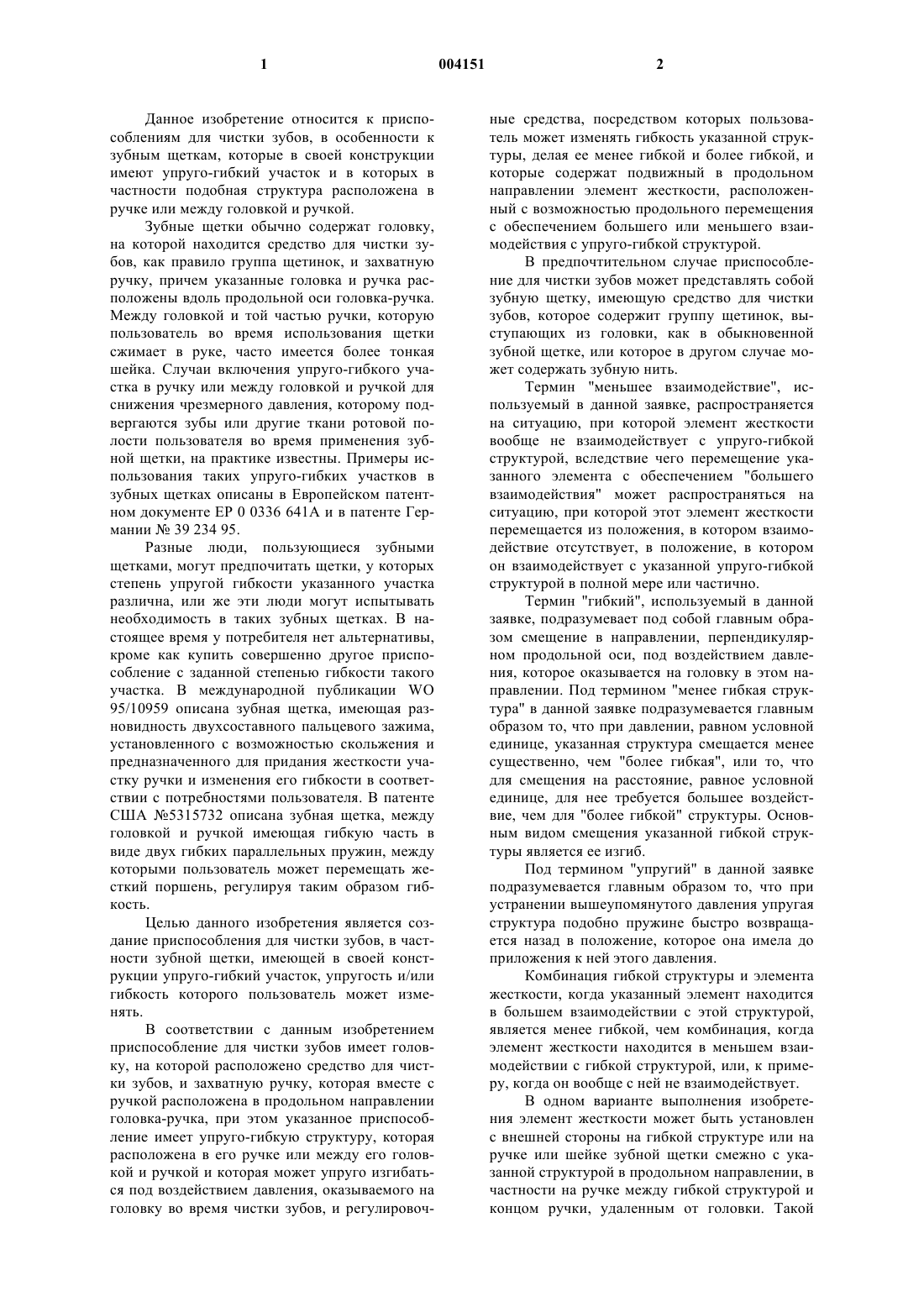

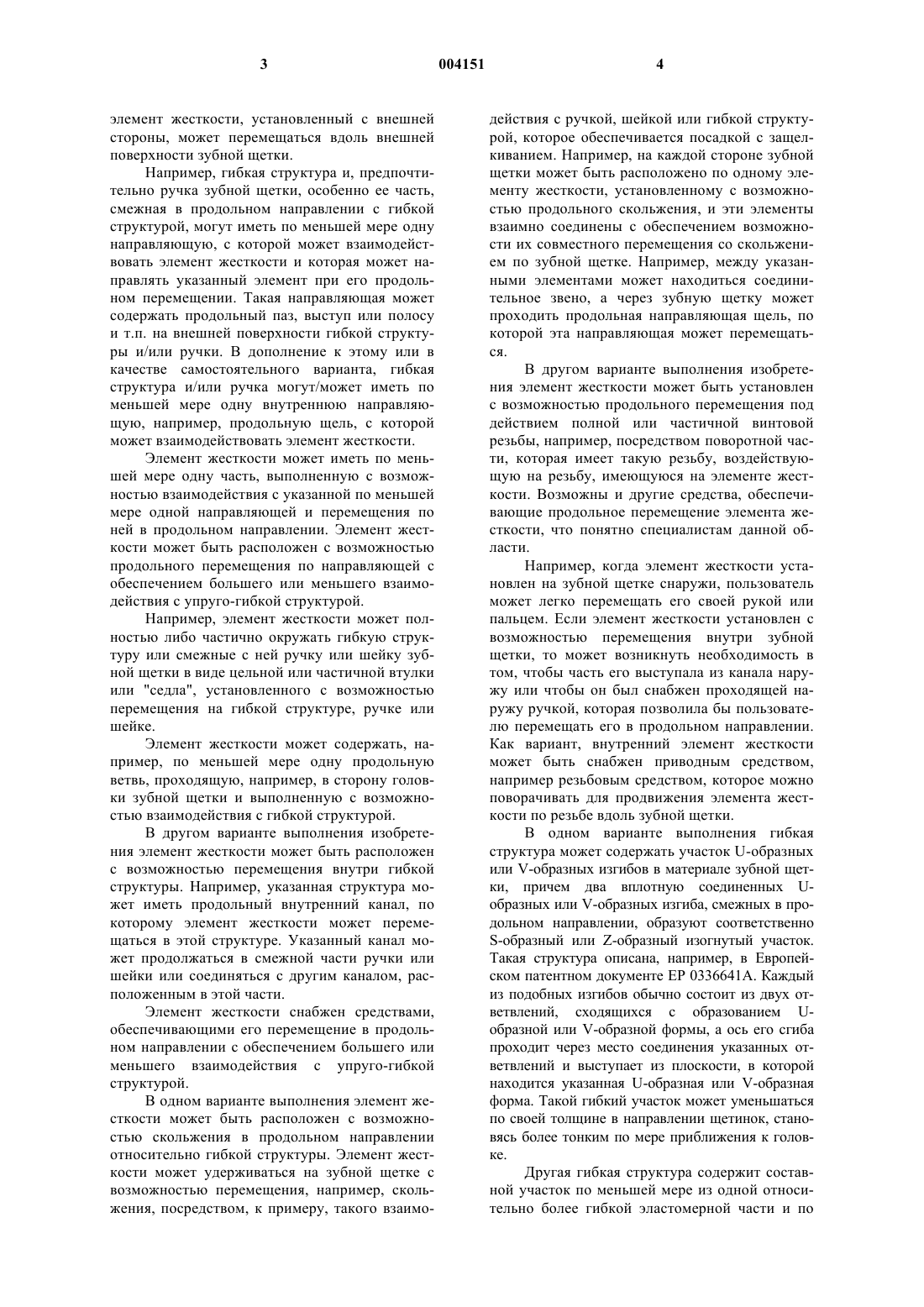

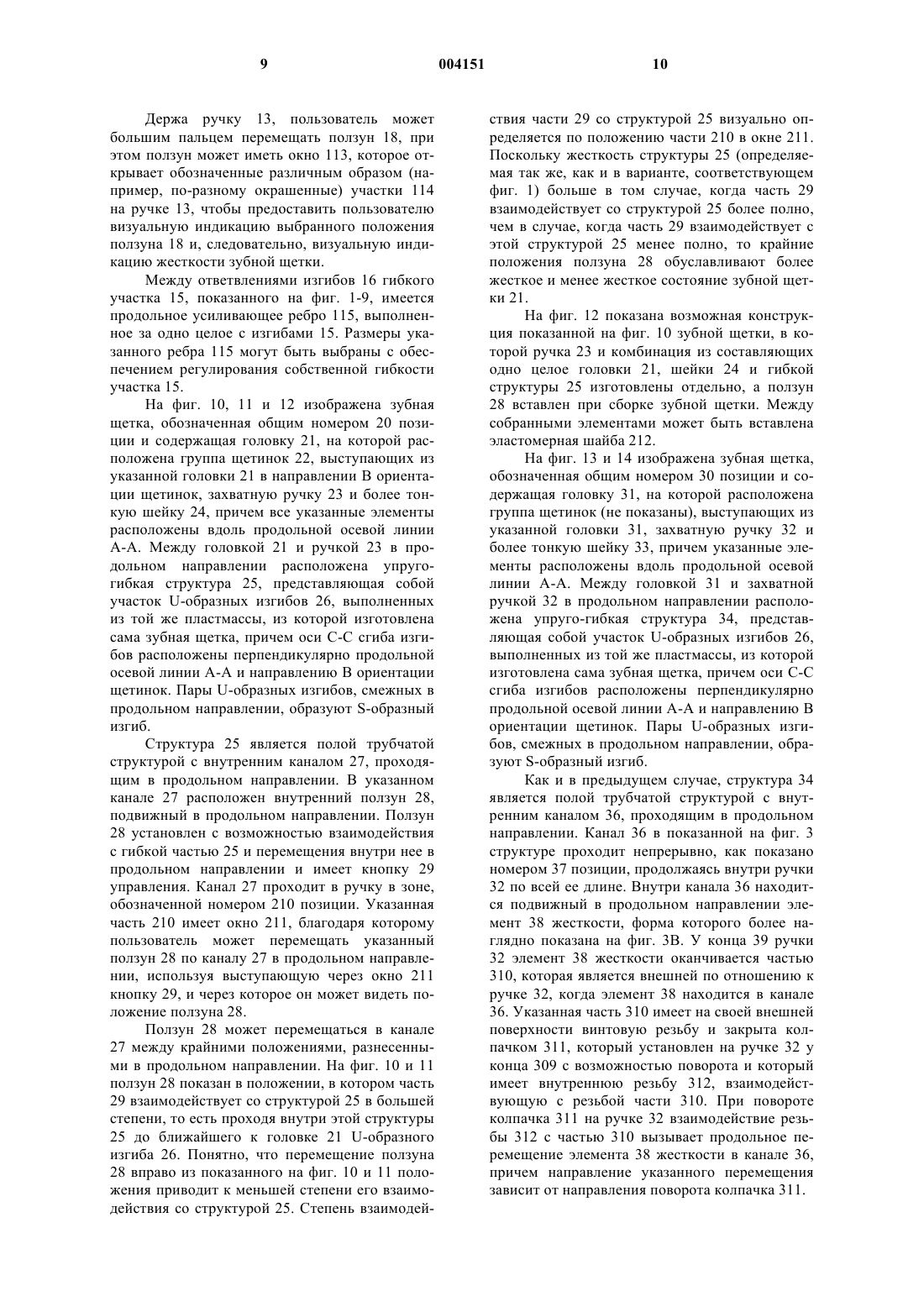

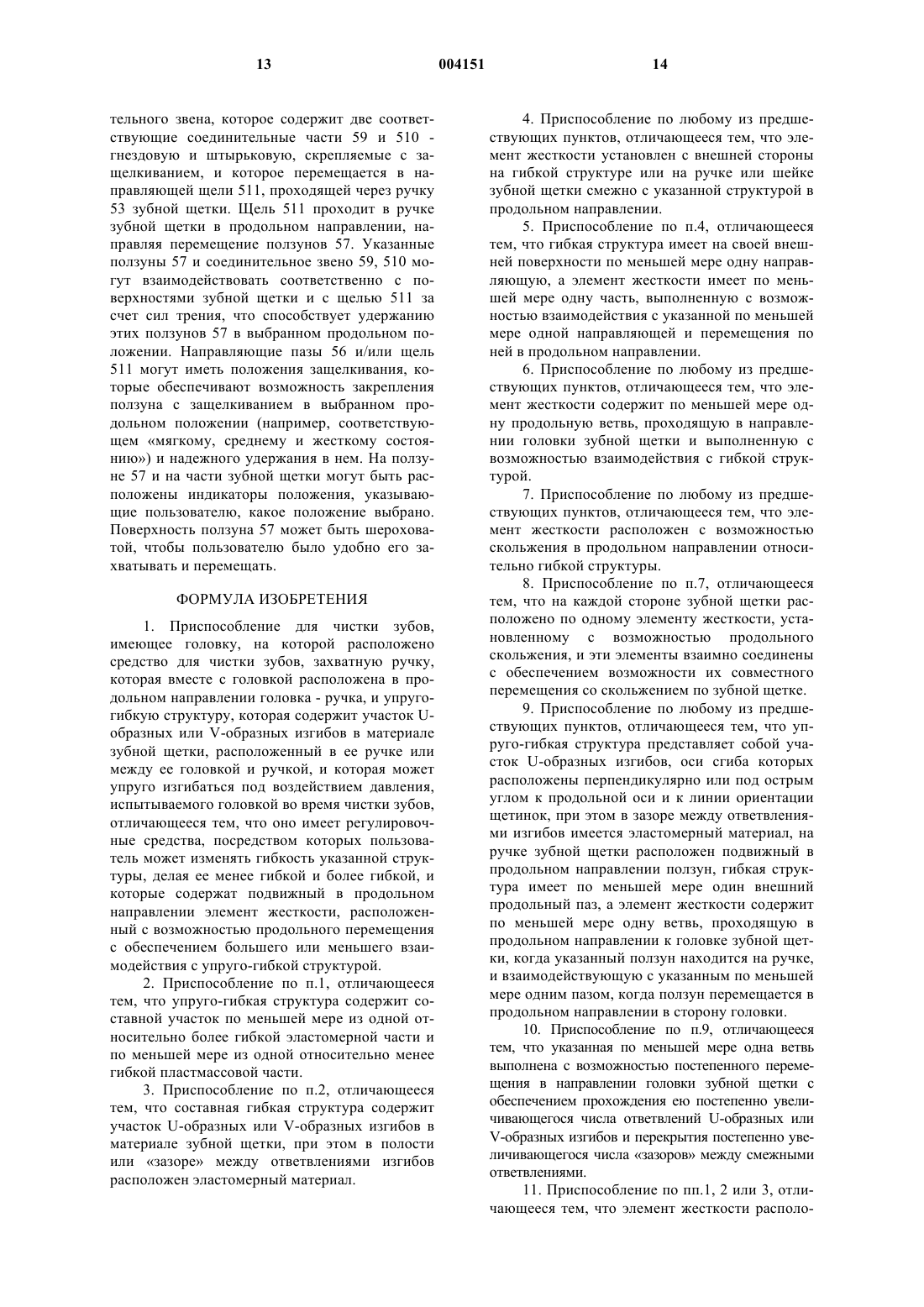

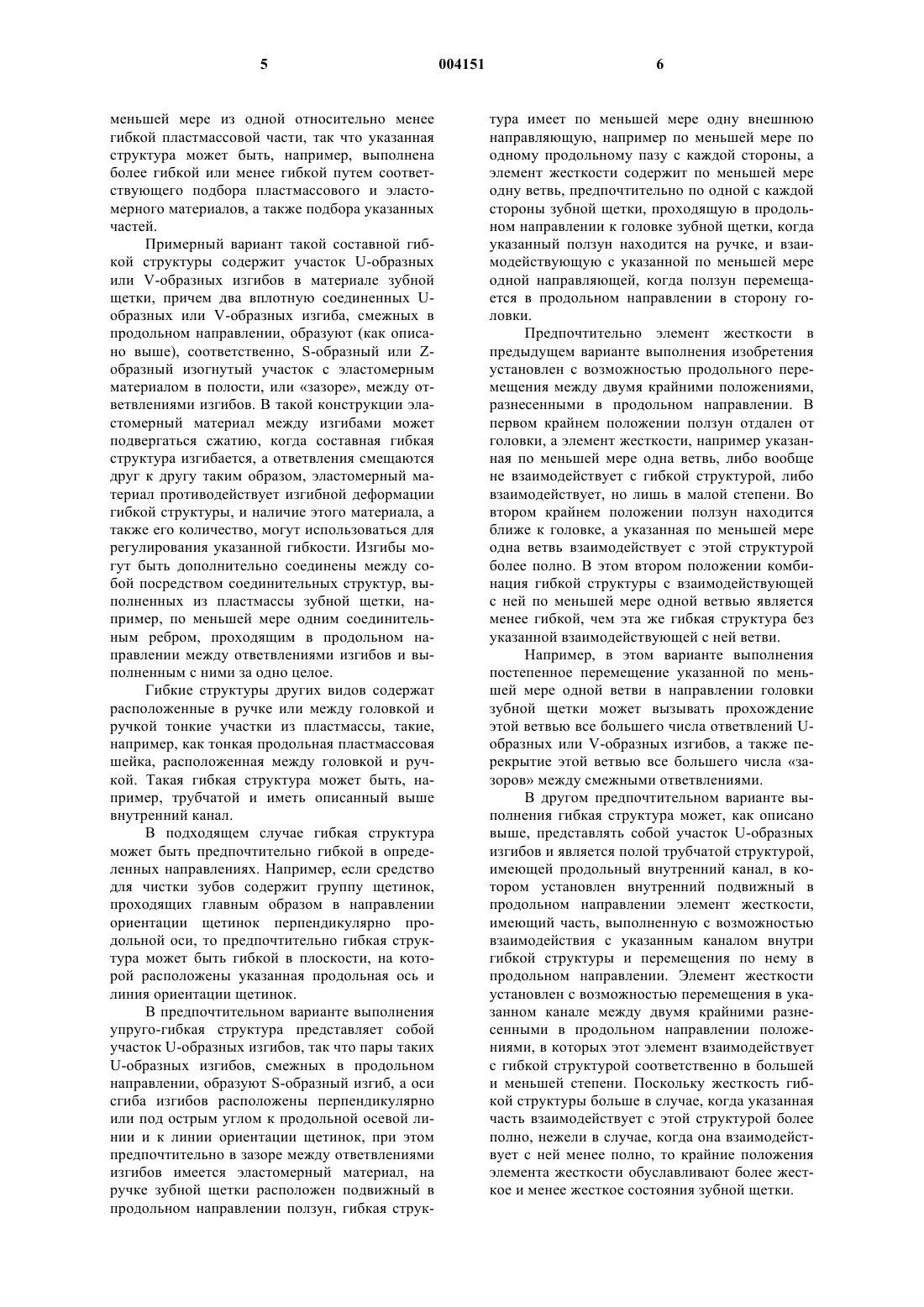

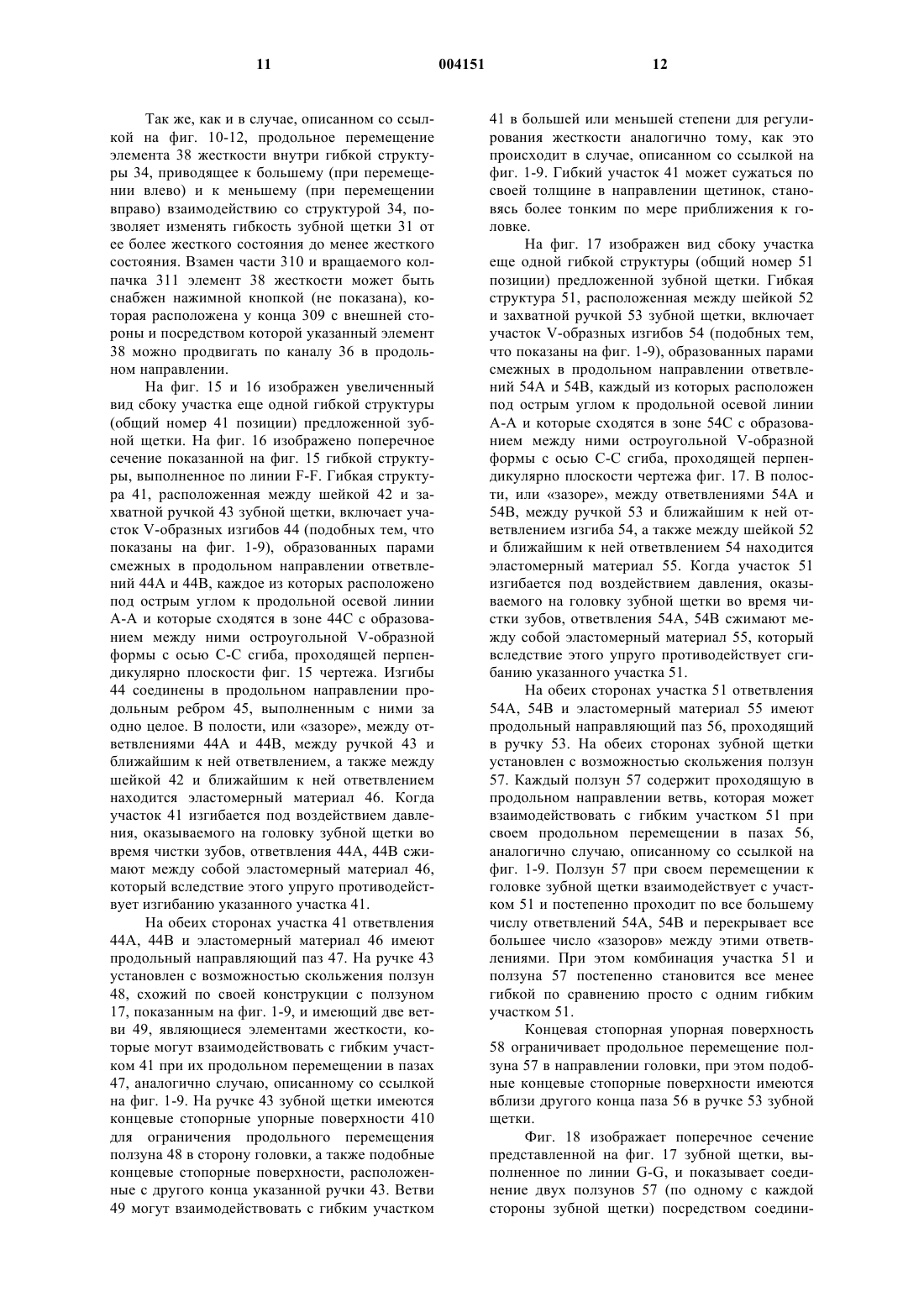

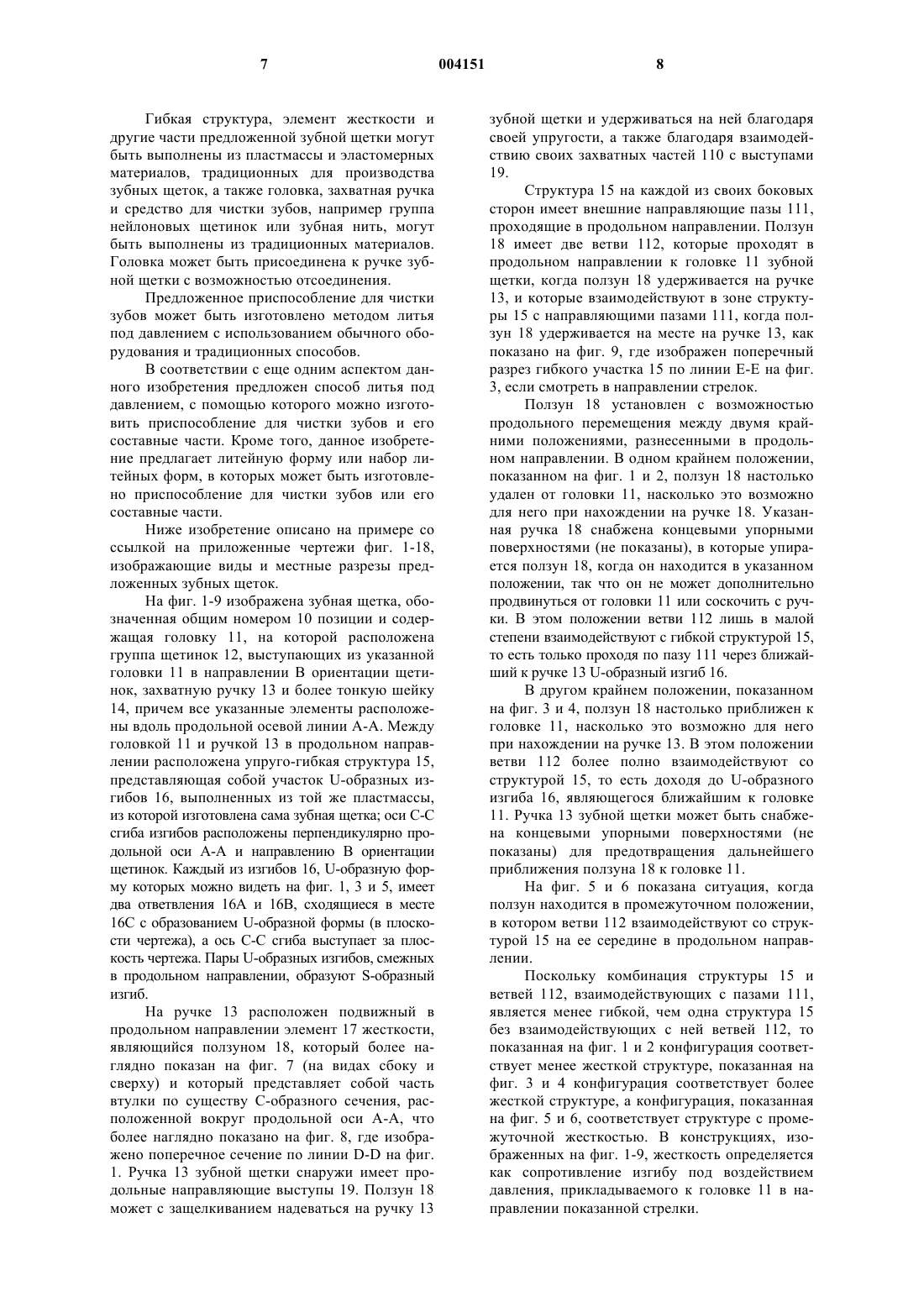

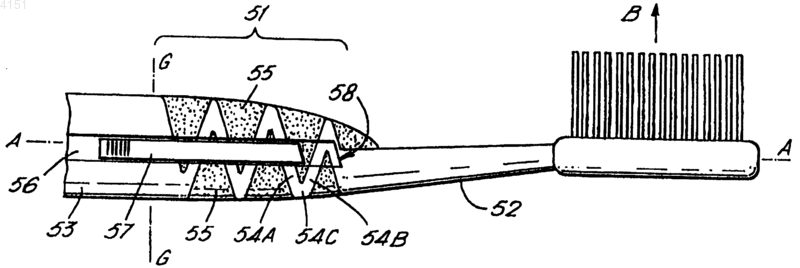

1 Данное изобретение относится к приспособлениям для чистки зубов, в особенности к зубным щеткам, которые в своей конструкции имеют упруго-гибкий участок и в которых в частности подобная структура расположена в ручке или между головкой и ручкой. Зубные щетки обычно содержат головку,на которой находится средство для чистки зубов, как правило группа щетинок, и захватную ручку, причем указанные головка и ручка расположены вдоль продольной оси головка-ручка. Между головкой и той частью ручки, которую пользователь во время использования щетки сжимает в руке, часто имеется более тонкая шейка. Случаи включения упруго-гибкого участка в ручку или между головкой и ручкой для снижения чрезмерного давления, которому подвергаются зубы или другие ткани ротовой полости пользователя во время применения зубной щетки, на практике известны. Примеры использования таких упруго-гибких участков в зубных щетках описаны в Европейском патентном документе ЕР 0 0336 641 А и в патенте Германии 39 234 95. Разные люди, пользующиеся зубными щетками, могут предпочитать щетки, у которых степень упругой гибкости указанного участка различна, или же эти люди могут испытывать необходимость в таких зубных щетках. В настоящее время у потребителя нет альтернативы,кроме как купить совершенно другое приспособление с заданной степенью гибкости такого участка. В международной публикации WO 95/10959 описана зубная щетка, имеющая разновидность двухсоставного пальцевого зажима,установленного с возможностью скольжения и предназначенного для придания жесткости участку ручки и изменения его гибкости в соответствии с потребностями пользователя. В патенте США 5315732 описана зубная щетка, между головкой и ручкой имеющая гибкую часть в виде двух гибких параллельных пружин, между которыми пользователь может перемещать жесткий поршень, регулируя таким образом гибкость. Целью данного изобретения является создание приспособления для чистки зубов, в частности зубной щетки, имеющей в своей конструкции упруго-гибкий участок, упругость и/или гибкость которого пользователь может изменять. В соответствии с данным изобретением приспособление для чистки зубов имеет головку, на которой расположено средство для чистки зубов, и захватную ручку, которая вместе с ручкой расположена в продольном направлении головка-ручка, при этом указанное приспособление имеет упруго-гибкую структуру, которая расположена в его ручке или между его головкой и ручкой и которая может упруго изгибаться под воздействием давления, оказываемого на головку во время чистки зубов, и регулировоч 004151 2 ные средства, посредством которых пользователь может изменять гибкость указанной структуры, делая ее менее гибкой и более гибкой, и которые содержат подвижный в продольном направлении элемент жесткости, расположенный с возможностью продольного перемещения с обеспечением большего или меньшего взаимодействия с упруго-гибкой структурой. В предпочтительном случае приспособление для чистки зубов может представлять собой зубную щетку, имеющую средство для чистки зубов, которое содержит группу щетинок, выступающих из головки, как в обыкновенной зубной щетке, или которое в другом случае может содержать зубную нить. Термин "меньшее взаимодействие", используемый в данной заявке, распространяется на ситуацию, при которой элемент жесткости вообще не взаимодействует с упруго-гибкой структурой, вследствие чего перемещение указанного элемента с обеспечением "большего взаимодействия" может распространяться на ситуацию, при которой этот элемент жесткости перемещается из положения, в котором взаимодействие отсутствует, в положение, в котором он взаимодействует с указанной упруго-гибкой структурой в полной мере или частично. Термин "гибкий", используемый в данной заявке, подразумевает под собой главным образом смещение в направлении, перпендикулярном продольной оси, под воздействием давления, которое оказывается на головку в этом направлении. Под термином "менее гибкая структура" в данной заявке подразумевается главным образом то, что при давлении, равном условной единице, указанная структура смещается менее существенно, чем "более гибкая", или то, что для смещения на расстояние, равное условной единице, для нее требуется большее воздействие, чем для "более гибкой" структуры. Основным видом смещения указанной гибкой структуры является ее изгиб. Под термином "упругий" в данной заявке подразумевается главным образом то, что при устранении вышеупомянутого давления упругая структура подобно пружине быстро возвращается назад в положение, которое она имела до приложения к ней этого давления. Комбинация гибкой структуры и элемента жесткости, когда указанный элемент находится в большем взаимодействии с этой структурой,является менее гибкой, чем комбинация, когда элемент жесткости находится в меньшем взаимодействии с гибкой структурой, или, к примеру, когда он вообще с ней не взаимодействует. В одном варианте выполнения изобретения элемент жесткости может быть установлен с внешней стороны на гибкой структуре или на ручке или шейке зубной щетки смежно с указанной структурой в продольном направлении, в частности на ручке между гибкой структурой и концом ручки, удаленным от головки. Такой 3 элемент жесткости, установленный с внешней стороны, может перемещаться вдоль внешней поверхности зубной щетки. Например, гибкая структура и, предпочтительно ручка зубной щетки, особенно ее часть,смежная в продольном направлении с гибкой структурой, могут иметь по меньшей мере одну направляющую, с которой может взаимодействовать элемент жесткости и которая может направлять указанный элемент при его продольном перемещении. Такая направляющая может содержать продольный паз, выступ или полосу и т.п. на внешней поверхности гибкой структуры и/или ручки. В дополнение к этому или в качестве самостоятельного варианта, гибкая структура и/или ручка могут/может иметь по меньшей мере одну внутреннюю направляющую, например, продольную щель, с которой может взаимодействовать элемент жесткости. Элемент жесткости может иметь по меньшей мере одну часть, выполненную с возможностью взаимодействия с указанной по меньшей мере одной направляющей и перемещения по ней в продольном направлении. Элемент жесткости может быть расположен с возможностью продольного перемещения по направляющей с обеспечением большего или меньшего взаимодействия с упруго-гибкой структурой. Например, элемент жесткости может полностью либо частично окружать гибкую структуру или смежные с ней ручку или шейку зубной щетки в виде цельной или частичной втулки или "седла", установленного с возможностью перемещения на гибкой структуре, ручке или шейке. Элемент жесткости может содержать, например, по меньшей мере одну продольную ветвь, проходящую, например, в сторону головки зубной щетки и выполненную с возможностью взаимодействия с гибкой структурой. В другом варианте выполнения изобретения элемент жесткости может быть расположен с возможностью перемещения внутри гибкой структуры. Например, указанная структура может иметь продольный внутренний канал, по которому элемент жесткости может перемещаться в этой структуре. Указанный канал может продолжаться в смежной части ручки или шейки или соединяться с другим каналом, расположенным в этой части. Элемент жесткости снабжен средствами,обеспечивающими его перемещение в продольном направлении с обеспечением большего или меньшего взаимодействия с упруго-гибкой структурой. В одном варианте выполнения элемент жесткости может быть расположен с возможностью скольжения в продольном направлении относительно гибкой структуры. Элемент жесткости может удерживаться на зубной щетке с возможностью перемещения, например, скольжения, посредством, к примеру, такого взаимо 004151 4 действия с ручкой, шейкой или гибкой структурой, которое обеспечивается посадкой с защелкиванием. Например, на каждой стороне зубной щетки может быть расположено по одному элементу жесткости, установленному с возможностью продольного скольжения, и эти элементы взаимно соединены с обеспечением возможности их совместного перемещения со скольжением по зубной щетке. Например, между указанными элементами может находиться соединительное звено, а через зубную щетку может проходить продольная направляющая щель, по которой эта направляющая может перемещаться. В другом варианте выполнения изобретения элемент жесткости может быть установлен с возможностью продольного перемещения под действием полной или частичной винтовой резьбы, например, посредством поворотной части, которая имеет такую резьбу, воздействующую на резьбу, имеющуюся на элементе жесткости. Возможны и другие средства, обеспечивающие продольное перемещение элемента жесткости, что понятно специалистам данной области. Например, когда элемент жесткости установлен на зубной щетке снаружи, пользователь может легко перемещать его своей рукой или пальцем. Если элемент жесткости установлен с возможностью перемещения внутри зубной щетки, то может возникнуть необходимость в том, чтобы часть его выступала из канала наружу или чтобы он был снабжен проходящей наружу ручкой, которая позволила бы пользователю перемещать его в продольном направлении. Как вариант, внутренний элемент жесткости может быть снабжен приводным средством,например резьбовым средством, которое можно поворачивать для продвижения элемента жесткости по резьбе вдоль зубной щетки. В одном варианте выполнения гибкая структура может содержать участок U-образных или V-образных изгибов в материале зубной щетки, причем два вплотную соединенных Uобразных или V-образных изгиба, смежных в продольном направлении, образуют соответственноS-образный или Z-образный изогнутый участок. Такая структура описана, например, в Европейском патентном документе ЕР 0336641 А. Каждый из подобных изгибов обычно состоит из двух ответвлений, сходящихся с образованием Uобразной или V-образной формы, а ось его сгиба проходит через место соединения указанных ответвлений и выступает из плоскости, в которой находится указанная U-образная или V-образная форма. Такой гибкий участок может уменьшаться по своей толщине в направлении щетинок, становясь более тонким по мере приближения к головке. Другая гибкая структура содержит составной участок по меньшей мере из одной относительно более гибкой эластомерной части и по 5 меньшей мере из одной относительно менее гибкой пластмассовой части, так что указанная структура может быть, например, выполнена более гибкой или менее гибкой путем соответствующего подбора пластмассового и эластомерного материалов, а также подбора указанных частей. Примерный вариант такой составной гибкой структуры содержит участок U-образных или V-образных изгибов в материале зубной щетки, причем два вплотную соединенных Uобразных или V-образных изгиба, смежных в продольном направлении, образуют (как описано выше), соответственно, S-образный или Zобразный изогнутый участок с эластомерным материалом в полости, или зазоре, между ответвлениями изгибов. В такой конструкции эластомерный материал между изгибами может подвергаться сжатию, когда составная гибкая структура изгибается, а ответвления смещаются друг к другу таким образом, эластомерный материал противодействует изгибной деформации гибкой структуры, и наличие этого материала, а также его количество, могут использоваться для регулирования указанной гибкости. Изгибы могут быть дополнительно соединены между собой посредством соединительных структур, выполненных из пластмассы зубной щетки, например, по меньшей мере одним соединительным ребром, проходящим в продольном направлении между ответвлениями изгибов и выполненным с ними за одно целое. Гибкие структуры других видов содержат расположенные в ручке или между головкой и ручкой тонкие участки из пластмассы, такие,например, как тонкая продольная пластмассовая шейка, расположенная между головкой и ручкой. Такая гибкая структура может быть, например, трубчатой и иметь описанный выше внутренний канал. В подходящем случае гибкая структура может быть предпочтительно гибкой в определенных направлениях. Например, если средство для чистки зубов содержит группу щетинок,проходящих главным образом в направлении ориентации щетинок перпендикулярно продольной оси, то предпочтительно гибкая структура может быть гибкой в плоскости, на которой расположены указанная продольная ось и линия ориентации щетинок. В предпочтительном варианте выполнения упруго-гибкая структура представляет собой участок U-образных изгибов, так что пары такихU-образных изгибов, смежных в продольном направлении, образуют S-образный изгиб, а оси сгиба изгибов расположены перпендикулярно или под острым углом к продольной осевой линии и к линии ориентации щетинок, при этом предпочтительно в зазоре между ответвлениями изгибов имеется эластомерный материал, на ручке зубной щетки расположен подвижный в продольном направлении ползун, гибкая струк 004151 6 тура имеет по меньшей мере одну внешнюю направляющую, например по меньшей мере по одному продольному пазу с каждой стороны, а элемент жесткости содержит по меньшей мере одну ветвь, предпочтительно по одной с каждой стороны зубной щетки, проходящую в продольном направлении к головке зубной щетки, когда указанный ползун находится на ручке, и взаимодействующую с указанной по меньшей мере одной направляющей, когда ползун перемещается в продольном направлении в сторону головки. Предпочтительно элемент жесткости в предыдущем варианте выполнения изобретения установлен с возможностью продольного перемещения между двумя крайними положениями,разнесенными в продольном направлении. В первом крайнем положении ползун отдален от головки, а элемент жесткости, например указанная по меньшей мере одна ветвь, либо вообще не взаимодействует с гибкой структурой, либо взаимодействует, но лишь в малой степени. Во втором крайнем положении ползун находится ближе к головке, а указанная по меньшей мере одна ветвь взаимодействует с этой структурой более полно. В этом втором положении комбинация гибкой структуры с взаимодействующей с ней по меньшей мере одной ветвью является менее гибкой, чем эта же гибкая структура без указанной взаимодействующей с ней ветви. Например, в этом варианте выполнения постепенное перемещение указанной по меньшей мере одной ветви в направлении головки зубной щетки может вызывать прохождение этой ветвью все большего числа ответвлений Uобразных или V-образных изгибов, а также перекрытие этой ветвью все большего числа зазоров между смежными ответвлениями. В другом предпочтительном варианте выполнения гибкая структура может, как описано выше, представлять собой участок U-образных изгибов и является полой трубчатой структурой,имеющей продольный внутренний канал, в котором установлен внутренний подвижный в продольном направлении элемент жесткости,имеющий часть, выполненную с возможностью взаимодействия с указанным каналом внутри гибкой структуры и перемещения по нему в продольном направлении. Элемент жесткости установлен с возможностью перемещения в указанном канале между двумя крайними разнесенными в продольном направлении положениями, в которых этот элемент взаимодействует с гибкой структурой соответственно в большей и меньшей степени. Поскольку жесткость гибкой структуры больше в случае, когда указанная часть взаимодействует с этой структурой более полно, нежели в случае, когда она взаимодействует с ней менее полно, то крайние положения элемента жесткости обуславливают более жесткое и менее жесткое состояния зубной щетки. 7 Гибкая структура, элемент жесткости и другие части предложенной зубной щетки могут быть выполнены из пластмассы и эластомерных материалов, традиционных для производства зубных щеток, а также головка, захватная ручка и средство для чистки зубов, например группа нейлоновых щетинок или зубная нить, могут быть выполнены из традиционных материалов. Головка может быть присоединена к ручке зубной щетки с возможностью отсоединения. Предложенное приспособление для чистки зубов может быть изготовлено методом литья под давлением с использованием обычного оборудования и традиционных способов. В соответствии с еще одним аспектом данного изобретения предложен способ литья под давлением, с помощью которого можно изготовить приспособление для чистки зубов и его составные части. Кроме того, данное изобретение предлагает литейную форму или набор литейных форм, в которых может быть изготовлено приспособление для чистки зубов или его составные части. Ниже изобретение описано на примере со ссылкой на приложенные чертежи фиг. 1-18,изображающие виды и местные разрезы предложенных зубных щеток. На фиг. 1-9 изображена зубная щетка, обозначенная общим номером 10 позиции и содержащая головку 11, на которой расположена группа щетинок 12, выступающих из указанной головки 11 в направлении В ориентации щетинок, захватную ручку 13 и более тонкую шейку 14, причем все указанные элементы расположены вдоль продольной осевой линии А-А. Между головкой 11 и ручкой 13 в продольном направлении расположена упруго-гибкая структура 15,представляющая собой участок U-образных изгибов 16, выполненных из той же пластмассы,из которой изготовлена сама зубная щетка; оси С-С сгиба изгибов расположены перпендикулярно продольной оси А-А и направлению В ориентации щетинок. Каждый из изгибов 16, U-образную форму которых можно видеть на фиг. 1, 3 и 5, имеет два ответвления 16 А и 16 В, сходящиеся в месте 16 С с образованием U-образной формы (в плоскости чертежа), а ось С-С сгиба выступает за плоскость чертежа. Пары U-образных изгибов, смежных в продольном направлении, образуют S-образный изгиб. На ручке 13 расположен подвижный в продольном направлении элемент 17 жесткости,являющийся ползуном 18, который более наглядно показан на фиг. 7 (на видах сбоку и сверху) и который представляет собой часть втулки по существу С-образного сечения, расположенной вокруг продольной оси А-А, что более наглядно показано на фиг. 8, где изображено поперечное сечение по линии D-D на фиг. 1. Ручка 13 зубной щетки снаружи имеет продольные направляющие выступы 19. Ползун 18 может с защелкиванием надеваться на ручку 13 8 зубной щетки и удерживаться на ней благодаря своей упругости, а также благодаря взаимодействию своих захватных частей 110 с выступами 19. Структура 15 на каждой из своих боковых сторон имеет внешние направляющие пазы 111,проходящие в продольном направлении. Ползун 18 имеет две ветви 112, которые проходят в продольном направлении к головке 11 зубной щетки, когда ползун 18 удерживается на ручке 13, и которые взаимодействуют в зоне структуры 15 с направляющими пазами 111, когда ползун 18 удерживается на месте на ручке 13, как показано на фиг. 9, где изображен поперечный разрез гибкого участка 15 по линии Е-Е на фиг. 3, если смотреть в направлении стрелок. Ползун 18 установлен с возможностью продольного перемещения между двумя крайними положениями, разнесенными в продольном направлении. В одном крайнем положении,показанном на фиг. 1 и 2, ползун 18 настолько удален от головки 11, насколько это возможно для него при нахождении на ручке 18. Указанная ручка 18 снабжена концевыми упорными поверхностями (не показаны), в которые упирается ползун 18, когда он находится в указанном положении, так что он не может дополнительно продвинуться от головки 11 или соскочить с ручки. В этом положении ветви 112 лишь в малой степени взаимодействуют с гибкой структурой 15,то есть только проходя по пазу 111 через ближайший к ручке 13 U-образный изгиб 16. В другом крайнем положении, показанном на фиг. 3 и 4, ползун 18 настолько приближен к головке 11, насколько это возможно для него при нахождении на ручке 13. В этом положении ветви 112 более полно взаимодействуют со структурой 15, то есть доходя до U-образного изгиба 16, являющегося ближайшим к головке 11. Ручка 13 зубной щетки может быть снабжена концевыми упорными поверхностями (не показаны) для предотвращения дальнейшего приближения ползуна 18 к головке 11. На фиг. 5 и 6 показана ситуация, когда ползун находится в промежуточном положении,в котором ветви 112 взаимодействуют со структурой 15 на ее середине в продольном направлении. Поскольку комбинация структуры 15 и ветвей 112, взаимодействующих с пазами 111,является менее гибкой, чем одна структура 15 без взаимодействующих с ней ветвей 112, то показанная на фиг. 1 и 2 конфигурация соответствует менее жесткой структуре, показанная на фиг. 3 и 4 конфигурация соответствует более жесткой структуре, а конфигурация, показанная на фиг. 5 и 6, соответствует структуре с промежуточной жесткостью. В конструкциях, изображенных на фиг. 1-9, жесткость определяется как сопротивление изгибу под воздействием давления, прикладываемого к головке 11 в направлении показанной стрелки. 9 Держа ручку 13, пользователь может большим пальцем перемещать ползун 18, при этом ползун может иметь окно 113, которое открывает обозначенные различным образом (например, по-разному окрашенные) участки 114 на ручке 13, чтобы предоставить пользователю визуальную индикацию выбранного положения ползуна 18 и, следовательно, визуальную индикацию жесткости зубной щетки. Между ответвлениями изгибов 16 гибкого участка 15, показанного на фиг. 1-9, имеется продольное усиливающее ребро 115, выполненное за одно целое с изгибами 15. Размеры указанного ребра 115 могут быть выбраны с обеспечением регулирования собственной гибкости участка 15. На фиг. 10, 11 и 12 изображена зубная щетка, обозначенная общим номером 20 позиции и содержащая головку 21, на которой расположена группа щетинок 22, выступающих из указанной головки 21 в направлении В ориентации щетинок, захватную ручку 23 и более тонкую шейку 24, причем все указанные элементы расположены вдоль продольной осевой линии А-А. Между головкой 21 и ручкой 23 в продольном направлении расположена упругогибкая структура 25, представляющая собой участок U-образных изгибов 26, выполненных из той же пластмассы, из которой изготовлена сама зубная щетка, причем оси С-С сгиба изгибов расположены перпендикулярно продольной осевой линии А-А и направлению В ориентации щетинок. Пары U-образных изгибов, смежных в продольном направлении, образуют S-образный изгиб. Структура 25 является полой трубчатой структурой с внутренним каналом 27, проходящим в продольном направлении. В указанном канале 27 расположен внутренний ползун 28,подвижный в продольном направлении. Ползун 28 установлен с возможностью взаимодействия с гибкой частью 25 и перемещения внутри нее в продольном направлении и имеет кнопку 29 управления. Канал 27 проходит в ручку в зоне,обозначенной номером 210 позиции. Указанная часть 210 имеет окно 211, благодаря которому пользователь может перемещать указанный ползун 28 по каналу 27 в продольном направлении, используя выступающую через окно 211 кнопку 29, и через которое он может видеть положение ползуна 28. Ползун 28 может перемещаться в канале 27 между крайними положениями, разнесенными в продольном направлении. На фиг. 10 и 11 ползун 28 показан в положении, в котором часть 29 взаимодействует со структурой 25 в большей степени, то есть проходя внутри этой структуры 25 до ближайшего к головке 21 U-образного изгиба 26. Понятно, что перемещение ползуна 28 вправо из показанного на фиг. 10 и 11 положения приводит к меньшей степени его взаимодействия со структурой 25. Степень взаимодей 004151 10 ствия части 29 со структурой 25 визуально определяется по положению части 210 в окне 211. Поскольку жесткость структуры 25 (определяемая так же, как и в варианте, соответствующем фиг. 1) больше в том случае, когда часть 29 взаимодействует со структурой 25 более полно,чем в случае, когда часть 29 взаимодействует с этой структурой 25 менее полно, то крайние положения ползуна 28 обуславливают более жесткое и менее жесткое состояние зубной щетки 21. На фиг. 12 показана возможная конструкция показанной на фиг. 10 зубной щетки, в которой ручка 23 и комбинация из составляющих одно целое головки 21, шейки 24 и гибкой структуры 25 изготовлены отдельно, а ползун 28 вставлен при сборке зубной щетки. Между собранными элементами может быть вставлена эластомерная шайба 212. На фиг. 13 и 14 изображена зубная щетка,обозначенная общим номером 30 позиции и содержащая головку 31, на которой расположена группа щетинок (не показаны), выступающих из указанной головки 31, захватную ручку 32 и более тонкую шейку 33, причем указанные элементы расположены вдоль продольной осевой линии А-А. Между головкой 31 и захватной ручкой 32 в продольном направлении расположена упруго-гибкая структура 34, представляющая собой участок U-образных изгибов 26,выполненных из той же пластмассы, из которой изготовлена сама зубная щетка, причем оси С-С сгиба изгибов расположены перпендикулярно продольной осевой линии А-А и направлению В ориентации щетинок. Пары U-образных изгибов, смежных в продольном направлении, образуют S-образный изгиб. Как и в предыдущем случае, структура 34 является полой трубчатой структурой с внутренним каналом 36, проходящим в продольном направлении. Канал 36 в показанной на фиг. 3 структуре проходит непрерывно, как показано номером 37 позиции, продолжаясь внутри ручки 32 по всей ее длине. Внутри канала 36 находится подвижный в продольном направлении элемент 38 жесткости, форма которого более наглядно показана на фиг. 3 В. У конца 39 ручки 32 элемент 38 жесткости оканчивается частью 310, которая является внешней по отношению к ручке 32, когда элемент 38 находится в канале 36. Указанная часть 310 имеет на своей внешней поверхности винтовую резьбу и закрыта колпачком 311, который установлен на ручке 32 у конца 309 с возможностью поворота и который имеет внутреннюю резьбу 312, взаимодействующую с резьбой части 310. При повороте колпачка 311 на ручке 32 взаимодействие резьбы 312 с частью 310 вызывает продольное перемещение элемента 38 жесткости в канале 36,причем направление указанного перемещения зависит от направления поворота колпачка 311. 11 Так же, как и в случае, описанном со ссылкой на фиг. 10-12, продольное перемещение элемента 38 жесткости внутри гибкой структуры 34, приводящее к большему (при перемещении влево) и к меньшему (при перемещении вправо) взаимодействию со структурой 34, позволяет изменять гибкость зубной щетки 31 от ее более жесткого состояния до менее жесткого состояния. Взамен части 310 и вращаемого колпачка 311 элемент 38 жесткости может быть снабжен нажимной кнопкой (не показана), которая расположена у конца 309 с внешней стороны и посредством которой указанный элемент 38 можно продвигать по каналу 36 в продольном направлении. На фиг. 15 и 16 изображен увеличенный вид сбоку участка еще одной гибкой структуры(общий номер 41 позиции) предложенной зубной щетки. На фиг. 16 изображено поперечное сечение показанной на фиг. 15 гибкой структуры, выполненное по линии F-F. Гибкая структура 41, расположенная между шейкой 42 и захватной ручкой 43 зубной щетки, включает участок V-образных изгибов 44 (подобных тем, что показаны на фиг. 1-9), образованных парами смежных в продольном направлении ответвлений 44 А и 44 В, каждое из которых расположено под острым углом к продольной осевой линии А-А и которые сходятся в зоне 44 С с образованием между ними остроугольной V-образной формы с осью С-С сгиба, проходящей перпендикулярно плоскости фиг. 15 чертежа. Изгибы 44 соединены в продольном направлении продольным ребром 45, выполненным с ними за одно целое. В полости, или зазоре, между ответвлениями 44 А и 44 В, между ручкой 43 и ближайшим к ней ответвлением, а также между шейкой 42 и ближайшим к ней ответвлением находится эластомерный материал 46. Когда участок 41 изгибается под воздействием давления, оказываемого на головку зубной щетки во время чистки зубов, ответвления 44 А, 44 В сжимают между собой эластомерный материал 46,который вследствие этого упруго противодействует изгибанию указанного участка 41. На обеих сторонах участка 41 ответвления 44 А, 44 В и эластомерный материал 46 имеют продольный направляющий паз 47. На ручке 43 установлен с возможностью скольжения ползун 48, схожий по своей конструкции с ползуном 17, показанным на фиг. 1-9, и имеющий две ветви 49, являющиеся элементами жесткости, которые могут взаимодействовать с гибким участком 41 при их продольном перемещении в пазах 47, аналогично случаю, описанному со ссылкой на фиг. 1-9. На ручке 43 зубной щетки имеются концевые стопорные упорные поверхности 410 для ограничения продольного перемещения ползуна 48 в сторону головки, а также подобные концевые стопорные поверхности, расположенные с другого конца указанной ручки 43. Ветви 49 могут взаимодействовать с гибким участком 12 41 в большей или меньшей степени для регулирования жесткости аналогично тому, как это происходит в случае, описанном со ссылкой на фиг. 1-9. Гибкий участок 41 может сужаться по своей толщине в направлении щетинок, становясь более тонким по мере приближения к головке. На фиг. 17 изображен вид сбоку участка еще одной гибкой структуры (общий номер 51 позиции) предложенной зубной щетки. Гибкая структура 51, расположенная между шейкой 52 и захватной ручкой 53 зубной щетки, включает участок V-образных изгибов 54 (подобных тем,что показаны на фиг. 1-9), образованных парами смежных в продольном направлении ответвлений 54 А и 54 В, каждый из которых расположен под острым углом к продольной осевой линии А-А и которые сходятся в зоне 54 С с образованием между ними остроугольной V-образной формы с осью С-С сгиба, проходящей перпендикулярно плоскости чертежа фиг. 17. В полости, или зазоре, между ответвлениями 54 А и 54 В, между ручкой 53 и ближайшим к ней ответвлением изгиба 54, а также между шейкой 52 и ближайшим к ней ответвлением 54 находится эластомерный материал 55. Когда участок 51 изгибается под воздействием давления, оказываемого на головку зубной щетки во время чистки зубов, ответвления 54 А, 54 В сжимают между собой эластомерный материал 55, который вследствие этого упруго противодействует сгибанию указанного участка 51. На обеих сторонах участка 51 ответвления 54 А, 54 В и эластомерный материал 55 имеют продольный направляющий паз 56, проходящий в ручку 53. На обеих сторонах зубной щетки установлен с возможностью скольжения ползун 57. Каждый ползун 57 содержит проходящую в продольном направлении ветвь, которая может взаимодействовать с гибким участком 51 при своем продольном перемещении в пазах 56,аналогично случаю, описанному со ссылкой на фиг. 1-9. Ползун 57 при своем перемещении к головке зубной щетки взаимодействует с участком 51 и постепенно проходит по все большему числу ответвлений 54 А, 54 В и перекрывает все большее число зазоров между этими ответвлениями. При этом комбинация участка 51 и ползуна 57 постепенно становится все менее гибкой по сравнению просто с одним гибким участком 51. Концевая стопорная упорная поверхность 58 ограничивает продольное перемещение ползуна 57 в направлении головки, при этом подобные концевые стопорные поверхности имеются вблизи другого конца паза 56 в ручке 53 зубной щетки. Фиг. 18 изображает поперечное сечение представленной на фиг. 17 зубной щетки, выполненное по линии G-G, и показывает соединение двух ползунов 57 (по одному с каждой стороны зубной щетки) посредством соедини 13 тельного звена, которое содержит две соответствующие соединительные части 59 и 510 гнездовую и штырьковую, скрепляемые с защелкиванием, и которое перемещается в направляющей щели 511, проходящей через ручку 53 зубной щетки. Щель 511 проходит в ручке зубной щетки в продольном направлении, направляя перемещение ползунов 57. Указанные ползуны 57 и соединительное звено 59, 510 могут взаимодействовать соответственно с поверхностями зубной щетки и с щелью 511 за счет сил трения, что способствует удержанию этих ползунов 57 в выбранном продольном положении. Направляющие пазы 56 и/или щель 511 могут иметь положения защелкивания, которые обеспечивают возможность закрепления ползуна с защелкиванием в выбранном продольном положении (например, соответствующем мягкому, среднему и жесткому состоянию) и надежного удержания в нем. На ползуне 57 и на части зубной щетки могут быть расположены индикаторы положения, указывающие пользователю, какое положение выбрано. Поверхность ползуна 57 может быть шероховатой, чтобы пользователю было удобно его захватывать и перемещать. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Приспособление для чистки зубов,имеющее головку, на которой расположено средство для чистки зубов, захватную ручку,которая вместе с головкой расположена в продольном направлении головка - ручка, и упругогибкую структуру, которая содержит участок Uобразных или V-образных изгибов в материале зубной щетки, расположенный в ее ручке или между ее головкой и ручкой, и которая может упруго изгибаться под воздействием давления,испытываемого головкой во время чистки зубов,отличающееся тем, что оно имеет регулировочные средства, посредством которых пользователь может изменять гибкость указанной структуры, делая ее менее гибкой и более гибкой, и которые содержат подвижный в продольном направлении элемент жесткости, расположенный с возможностью продольного перемещения с обеспечением большего или меньшего взаимодействия с упруго-гибкой структурой. 2. Приспособление по п.1, отличающееся тем, что упруго-гибкая структура содержит составной участок по меньшей мере из одной относительно более гибкой эластомерной части и по меньшей мере из одной относительно менее гибкой пластмассовой части. 3. Приспособление по п.2, отличающееся тем, что составная гибкая структура содержит участок U-образных или V-образных изгибов в материале зубной щетки, при этом в полости или зазоре между ответвлениями изгибов расположен эластомерный материал. 14 4. Приспособление по любому из предшествующих пунктов, отличающееся тем, что элемент жесткости установлен с внешней стороны на гибкой структуре или на ручке или шейке зубной щетки смежно с указанной структурой в продольном направлении. 5. Приспособление по п.4, отличающееся тем, что гибкая структура имеет на своей внешней поверхности по меньшей мере одну направляющую, а элемент жесткости имеет по меньшей мере одну часть, выполненную с возможностью взаимодействия с указанной по меньшей мере одной направляющей и перемещения по ней в продольном направлении. 6. Приспособление по любому из предшествующих пунктов, отличающееся тем, что элемент жесткости содержит по меньшей мере одну продольную ветвь, проходящую в направлении головки зубной щетки и выполненную с возможностью взаимодействия с гибкой структурой. 7. Приспособление по любому из предшествующих пунктов, отличающееся тем, что элемент жесткости расположен с возможностью скольжения в продольном направлении относительно гибкой структуры. 8. Приспособление по п.7, отличающееся тем, что на каждой стороне зубной щетки расположено по одному элементу жесткости, установленному с возможностью продольного скольжения, и эти элементы взаимно соединены с обеспечением возможности их совместного перемещения со скольжением по зубной щетке. 9. Приспособление по любому из предшествующих пунктов, отличающееся тем, что упруго-гибкая структура представляет собой участок U-образных изгибов, оси сгиба которых расположены перпендикулярно или под острым углом к продольной оси и к линии ориентации щетинок, при этом в зазоре между ответвлениями изгибов имеется эластомерный материал, на ручке зубной щетки расположен подвижный в продольном направлении ползун, гибкая структура имеет по меньшей мере один внешний продольный паз, а элемент жесткости содержит по меньшей мере одну ветвь, проходящую в продольном направлении к головке зубной щетки, когда указанный ползун находится на ручке,и взаимодействующую с указанным по меньшей мере одним пазом, когда ползун перемещается в продольном направлении в сторону головки. 10. Приспособление по п.9, отличающееся тем, что указанная по меньшей мере одна ветвь выполнена с возможностью постепенного перемещения в направлении головки зубной щетки с обеспечением прохождения ею постепенно увеличивающегося числа ответвлений U-образных илиV-образных изгибов и перекрытия постепенно увеличивающегося числа зазоров между смежными ответвлениями. 11. Приспособление по пп.1, 2 или 3, отличающееся тем, что элемент жесткости располо 15 жен с возможностью перемещения внутри гибкой структуры. 12. Приспособление по п.11, отличающееся тем, что элемент жесткости расположен с воз можностью продольного перемещения под действием полной или частичной винтовой резьбы.
