Зубная щетка

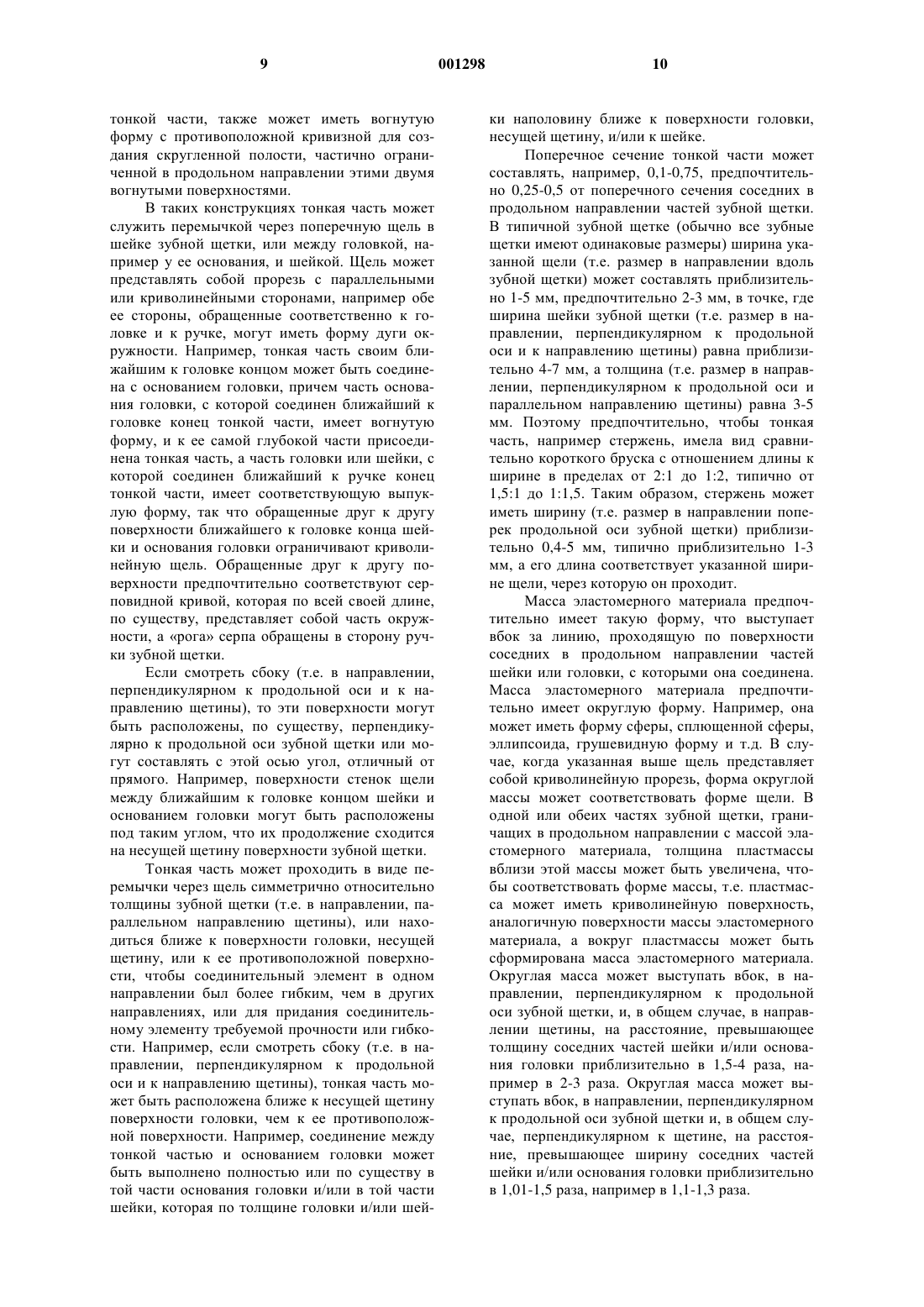

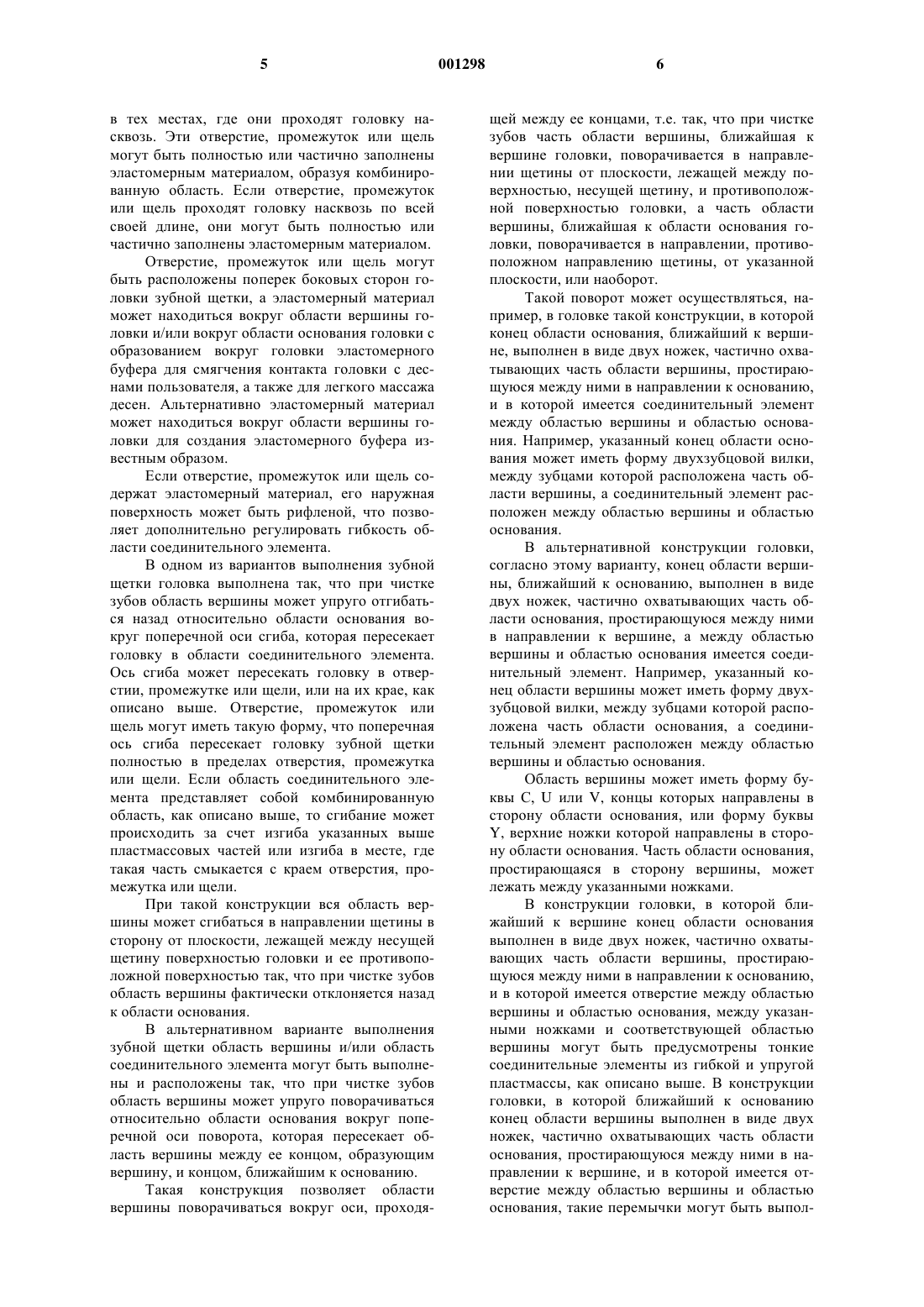

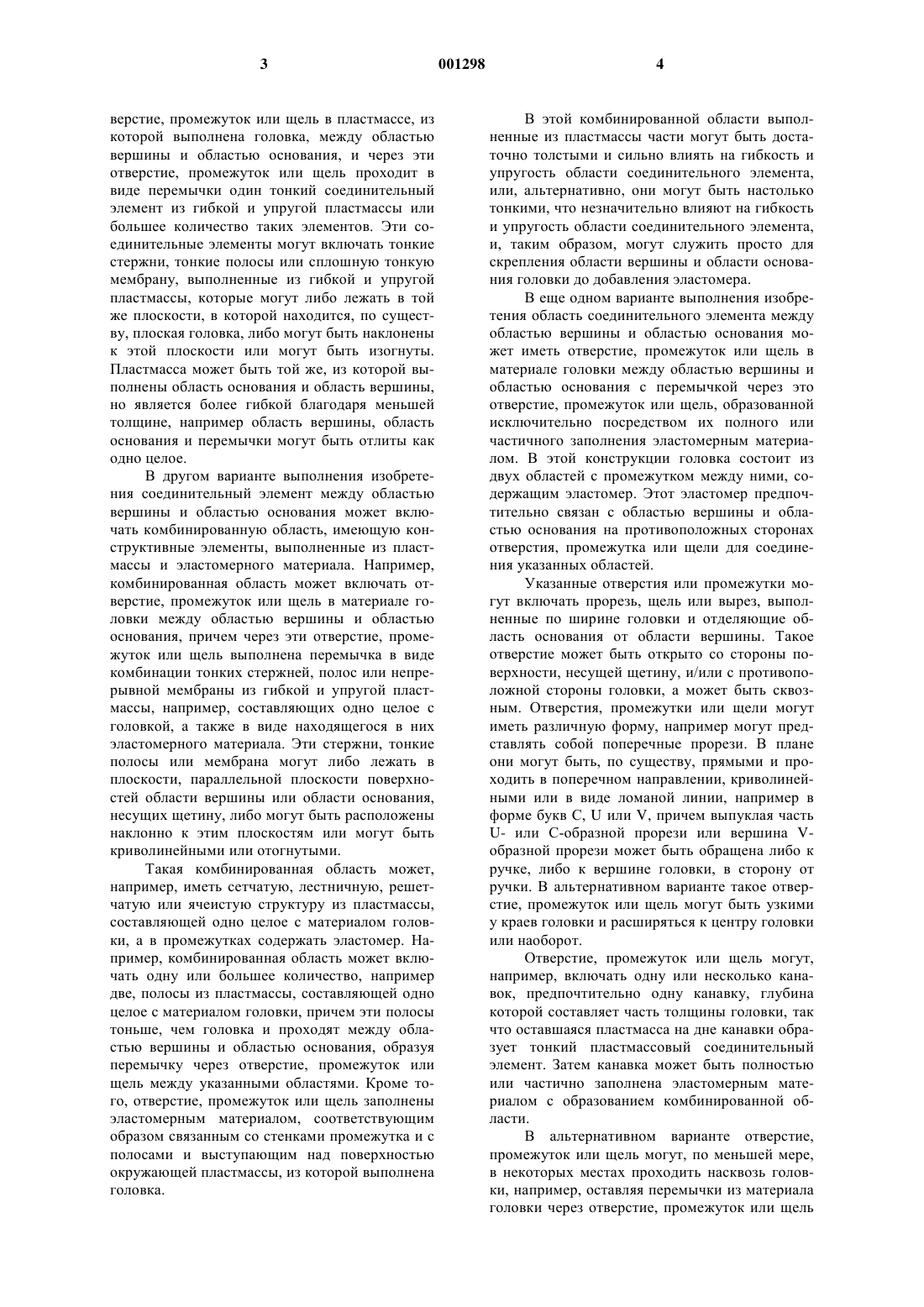

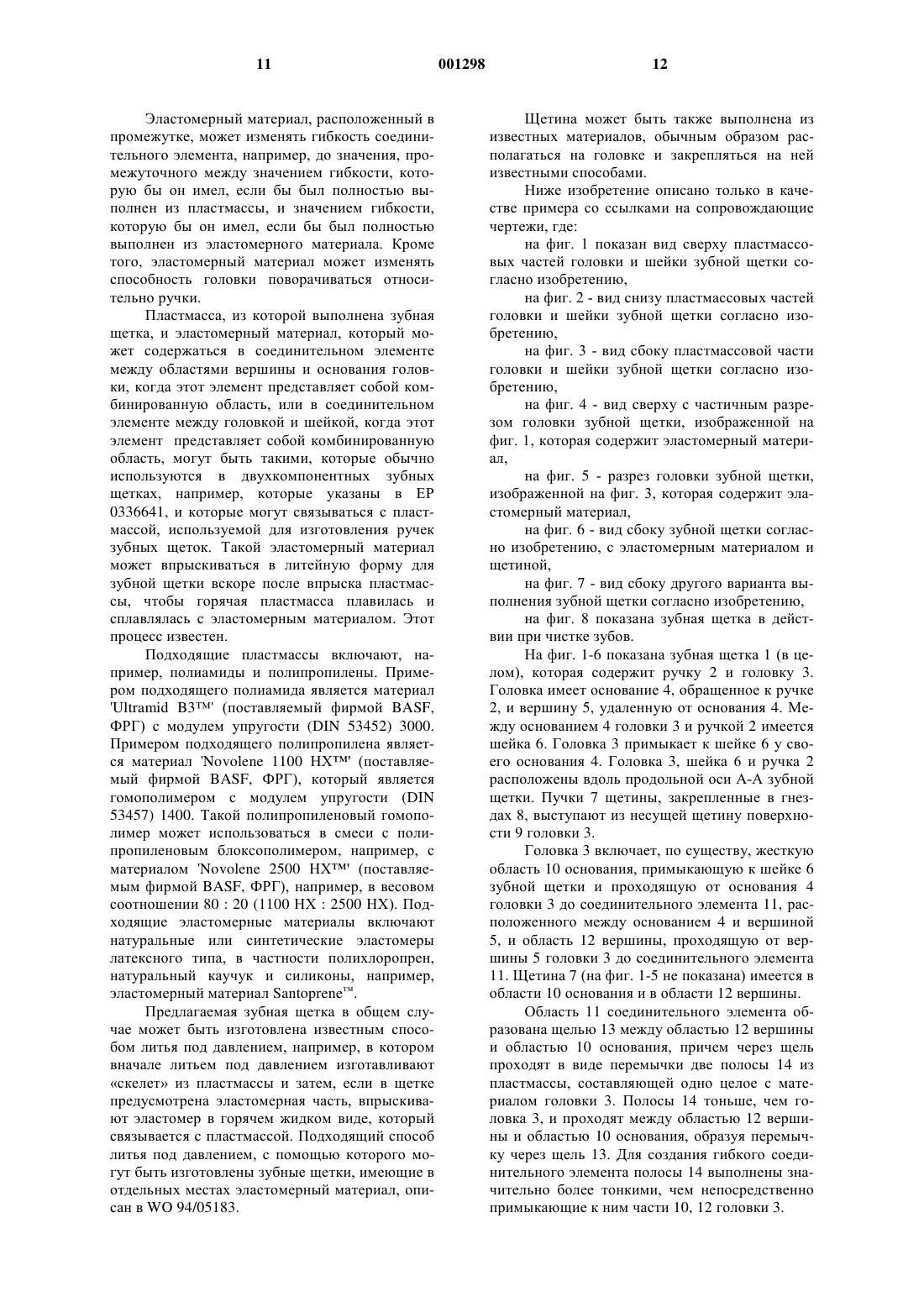

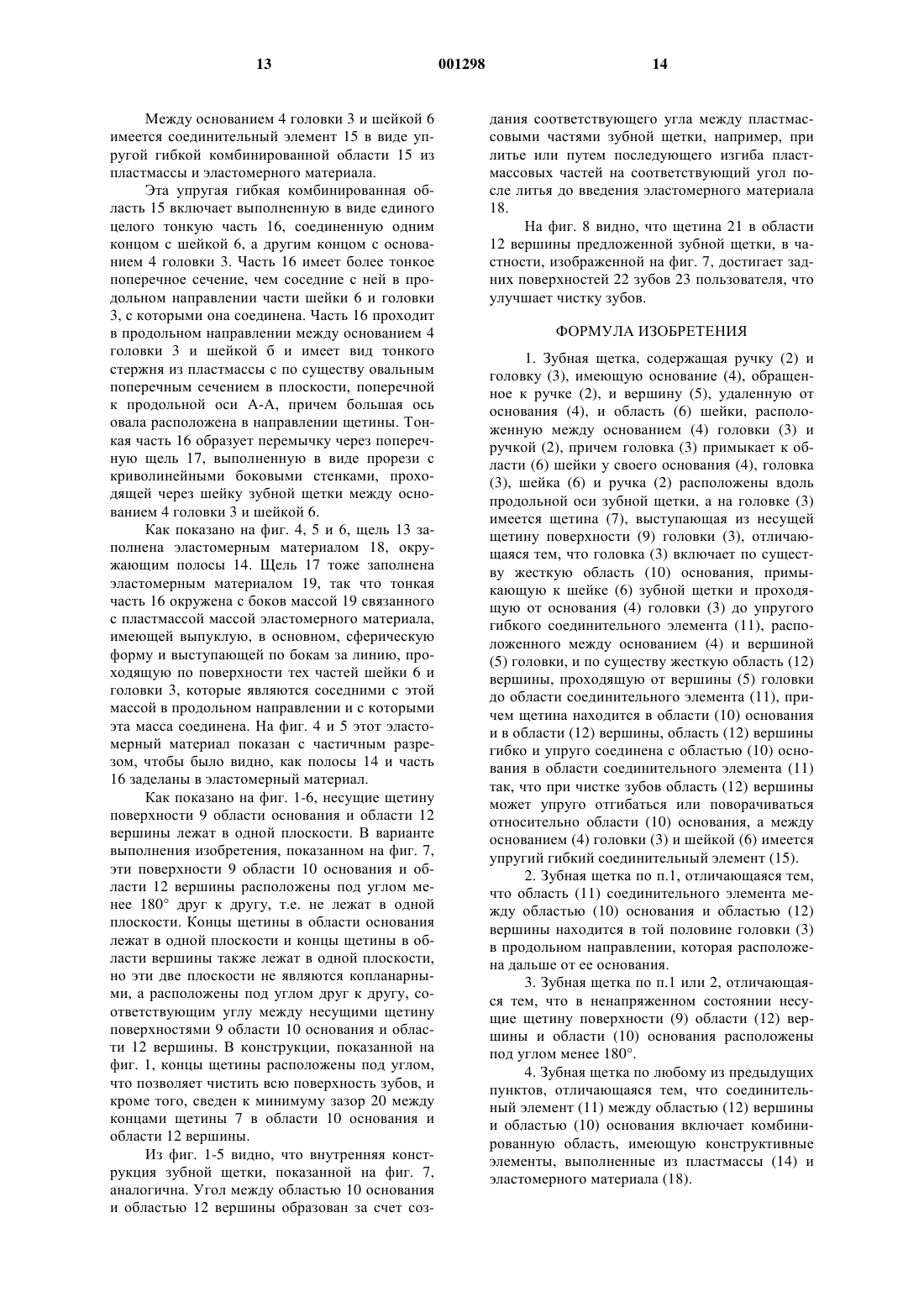

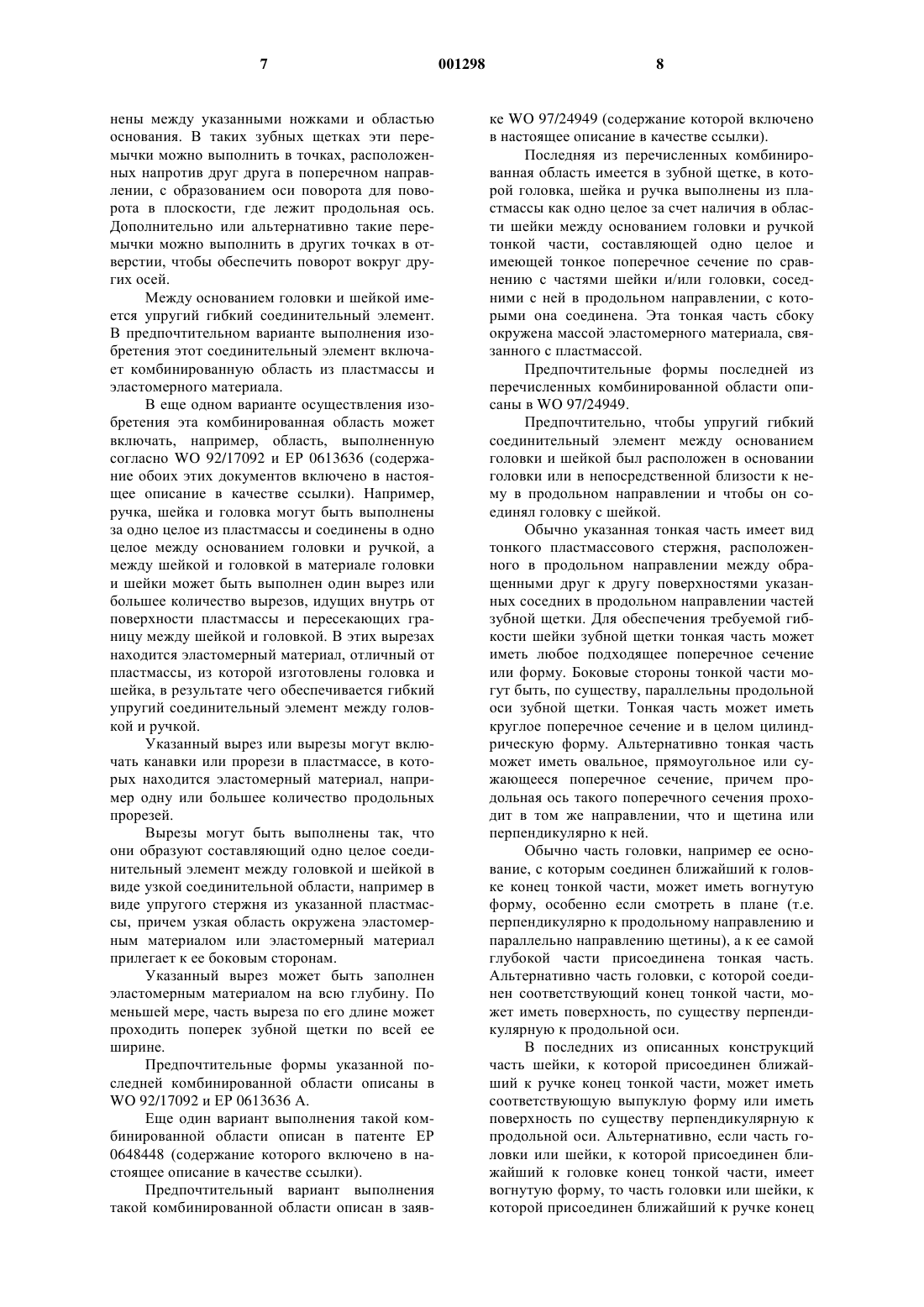

1 Настоящее изобретение относится к зубным щеткам, в частности к зубным щеткам, в головке которых имеется область с гибким соединением. Известны зубные щетки, содержащие области, изменяющие гибкость, например, описанные в WO 92/17092, ЕР 0613636, ЕР 0648448 А, WO 97/24949 и WO 97/07707. Обычно такие области, изменяющие гибкость, представляют собой комбинированные области из жесткой пластмассы, из которой изготовлена зубная щетка, и мягкого гибкого эластомера. Считается, что в таких зубных щетках еще не достигнута оптимальная гибкость, поэтому целью настоящего изобретения является создание зубной щетки, в которой гибкость головки улучшена, в частности, для того, чтобы зубная щетка могла лучше чистить заднюю поверхность зубов. Согласно изобретению, зубная щетка содержит ручку, головку, имеющую основание,обращенное к ручке, и вершину, удаленную от основания, и область шейки между основанием головки и ручкой, причем головка примыкает к области шейки у своего основания, головка,шейка и ручка расположены вдоль продольной оси зубной щетки, а головка содержит щетину,выступающую из ее несущей щетину поверхности. Зубная щетка отличается тем, что головка включает, по существу, жесткую область основания, примыкающую к шейке зубной щетки и проходящую от основания головки до упругого гибкого соединительного элемента, расположенного между основанием и вершиной головки, и область вершины, проходящую от вершины головки до области соединительного элемента, причем щетина находится в области основания и в области вершины, область вершины гибко и упруго соединена в области соединительного элемента с областью основания, а между основанием головки и шейкой имеется упругий гибкий соединительный элемент. Ручкой зубной щетки является та ее часть,за которую пользователь держит щетку при чистке зубов. Во многих зубных щетках шейка представляет собой четко выраженную область между ручкой и головкой, но в некоторых зубных щетках головка переходит в ручку сравнительно незаметно. В настоящей заявке термин"шейка" используется для обоих указанных вариантов щеток и подразумевает ту часть зубной щетки, которая непосредственно примыкает с основанию головки. В описанной выше конструкции головка выполнена гибкой у ее вершины и, кроме того,имеется гибкий соединительный элемент между основанием головки и ручкой зубной щетки. Соединение области вершины и области основания предпочтительно выполнено так, что при чистке зубов область вершины может упруго отгибаться или поворачиваться относительно области основания. Соединительный элемент 2 между областью вершины и областью основания позволяет области вершины при пользовании щеткой сгибаться или поворачиваться вокруг оси сгиба или поворота, которая проходит,по существу, поперек к продольной оси зубной щетки, так что щетина в области вершины может отклоняться назад, т.е. свободные концы щетины в области вершины поворачиваются к ручке, улучшая чистку задней поверхности зубов. Эта ось сгиба или поворота может лежать в плоскости поверхности, несущей щетину. Кроме того, гибкое соединение, предусмотренное согласно изобретению между областью вершины и областью основания, а также между головкой и шейкой, исключает чрезмерное давление на зубы при их чистке. Область основания выполнена, по существу, жесткой и при чистке зубов не изгибается сильно, т.е. ее изгиб не выходит за пределы, в которых может изгибаться головка зубной щетки, выполненная из пластмассы. Соответственно, область основания представляет собой единую пластмассовую пластину с гнездами, в которых закреплены пучки щетины. Область соединительного элемента предпочтительно расположена в той половине головки направлении, которая находится дальше от основания. Область основания может простираться на расстояние, составляющее, например, по меньшей мере, 50%, по меньшей мере,60% или, по меньшей мере, 75% от расстояния между основанием головки и ее вершиной. Область вершины тоже может быть по существу жесткой, так что сама она не сильно изгибается, не считая сгиба или поворота относительно основания. Область вершины может представлять собой единую пластмассовую пластину с гнездами, в которых закреплены пучки щетины. В ненапряженном состоянии, т.е. когда щеткой не пользуются, несущие щетину поверхности области вершины и области основания могут быть, по существу, копланарны, т.е. угол между ними равен 180. В альтернативном варианте несущая щетину поверхность области вершины может составлять с аналогичной поверхностью области основания угол менее 180,например 150-179, предпочтительно 155-170. В этой последней указанной конструкции концы щетины в области основания могут лежать в одной плоскости или приблизительно в одной плоскости, а концы щетины в области вершины также могут лежать в одной плоскости или приблизительно в одной плоскости, и эти две плоскости могут быть копланарны или расположены под углом друг к другу, меньшим, чем 180,например под углом, соответствующим углу между несущими щетину поверхностями области основания и концевой области. В одном варианте выполнения изобретения соединительный элемент между областью вершины и областью основания включает от 3 верстие, промежуток или щель в пластмассе, из которой выполнена головка, между областью вершины и областью основания, и через эти отверстие, промежуток или щель проходит в виде перемычки один тонкий соединительный элемент из гибкой и упругой пластмассы или большее количество таких элементов. Эти соединительные элементы могут включать тонкие стержни, тонкие полосы или сплошную тонкую мембрану, выполненные из гибкой и упругой пластмассы, которые могут либо лежать в той же плоскости, в которой находится, по существу, плоская головка, либо могут быть наклонены к этой плоскости или могут быть изогнуты. Пластмасса может быть той же, из которой выполнены область основания и область вершины,но является более гибкой благодаря меньшей толщине, например область вершины, область основания и перемычки могут быть отлиты как одно целое. В другом варианте выполнения изобретения соединительный элемент между областью вершины и областью основания может включать комбинированную область, имеющую конструктивные элементы, выполненные из пластмассы и эластомерного материала. Например,комбинированная область может включать отверстие, промежуток или щель в материале головки между областью вершины и областью основания, причем через эти отверстие, промежуток или щель выполнена перемычка в виде комбинации тонких стержней, полос или непрерывной мембраны из гибкой и упругой пластмассы, например, составляющих одно целое с головкой, а также в виде находящегося в них эластомерного материала. Эти стержни, тонкие полосы или мембрана могут либо лежать в плоскости, параллельной плоскости поверхностей области вершины или области основания,несущих щетину, либо могут быть расположены наклонно к этим плоскостям или могут быть криволинейными или отогнутыми. Такая комбинированная область может,например, иметь сетчатую, лестничную, решетчатую или ячеистую структуру из пластмассы,составляющей одно целое с материалом головки, а в промежутках содержать эластомер. Например, комбинированная область может включать одну или большее количество, например две, полосы из пластмассы, составляющей одно целое с материалом головки, причем эти полосы тоньше, чем головка и проходят между областью вершины и областью основания, образуя перемычку через отверстие, промежуток или щель между указанными областями. Кроме того, отверстие, промежуток или щель заполнены эластомерным материалом, соответствующим образом связанным со стенками промежутка и с полосами и выступающим над поверхностью окружающей пластмассы, из которой выполнена головка. 4 В этой комбинированной области выполненные из пластмассы части могут быть достаточно толстыми и сильно влиять на гибкость и упругость области соединительного элемента,или, альтернативно, они могут быть настолько тонкими, что незначительно влияют на гибкость и упругость области соединительного элемента,и, таким образом, могут служить просто для скрепления области вершины и области основания головки до добавления эластомера. В еще одном варианте выполнения изобретения область соединительного элемента между областью вершины и областью основания может иметь отверстие, промежуток или щель в материале головки между областью вершины и областью основания с перемычкой через это отверстие, промежуток или щель, образованной исключительно посредством их полного или частичного заполнения эластомерным материалом. В этой конструкции головка состоит из двух областей с промежутком между ними, содержащим эластомер. Этот эластомер предпочтительно связан с областью вершины и областью основания на противоположных сторонах отверстия, промежутка или щели для соединения указанных областей. Указанные отверстия или промежутки могут включать прорезь, щель или вырез, выполненные по ширине головки и отделяющие область основания от области вершины. Такое отверстие может быть открыто со стороны поверхности, несущей щетину, и/или с противоположной стороны головки, а может быть сквозным. Отверстия, промежутки или щели могут иметь различную форму, например могут представлять собой поперечные прорези. В плане они могут быть, по существу, прямыми и проходить в поперечном направлении, криволинейными или в виде ломаной линии, например в форме букв С, U или V, причем выпуклая частьU- или С-образной прорези или вершина Vобразной прорези может быть обращена либо к ручке, либо к вершине головки, в сторону от ручки. В альтернативном варианте такое отверстие, промежуток или щель могут быть узкими у краев головки и расширяться к центру головки или наоборот. Отверстие, промежуток или щель могут,например, включать одну или несколько канавок, предпочтительно одну канавку, глубина которой составляет часть толщины головки, так что оставшаяся пластмасса на дне канавки образует тонкий пластмассовый соединительный элемент. Затем канавка может быть полностью или частично заполнена эластомерным материалом с образованием комбинированной области. В альтернативном варианте отверстие,промежуток или щель могут, по меньшей мере,в некоторых местах проходить насквозь головки, например, оставляя перемычки из материала головки через отверстие, промежуток или щель 5 в тех местах, где они проходят головку насквозь. Эти отверстие, промежуток или щель могут быть полностью или частично заполнены эластомерным материалом, образуя комбинированную область. Если отверстие, промежуток или щель проходят головку насквозь по всей своей длине, они могут быть полностью или частично заполнены эластомерным материалом. Отверстие, промежуток или щель могут быть расположены поперек боковых сторон головки зубной щетки, а эластомерный материал может находиться вокруг области вершины головки и/или вокруг области основания головки с образованием вокруг головки эластомерного буфера для смягчения контакта головки с деснами пользователя, а также для легкого массажа десен. Альтернативно эластомерный материал может находиться вокруг области вершины головки для создания эластомерного буфера известным образом. Если отверстие, промежуток или щель содержат эластомерный материал, его наружная поверхность может быть рифленой, что позволяет дополнительно регулировать гибкость области соединительного элемента. В одном из вариантов выполнения зубной щетки головка выполнена так, что при чистке зубов область вершины может упруго отгибаться назад относительно области основания вокруг поперечной оси сгиба, которая пересекает головку в области соединительного элемента. Ось сгиба может пересекать головку в отверстии, промежутке или щели, или на их крае, как описано выше. Отверстие, промежуток или щель могут иметь такую форму, что поперечная ось сгиба пересекает головку зубной щетки полностью в пределах отверстия, промежутка или щели. Если область соединительного элемента представляет собой комбинированную область, как описано выше, то сгибание может происходить за счет изгиба указанных выше пластмассовых частей или изгиба в месте, где такая часть смыкается с краем отверстия, промежутка или щели. При такой конструкции вся область вершины может сгибаться в направлении щетины в сторону от плоскости, лежащей между несущей щетину поверхностью головки и ее противоположной поверхностью так, что при чистке зубов область вершины фактически отклоняется назад к области основания. В альтернативном варианте выполнения зубной щетки область вершины и/или область соединительного элемента могут быть выполнены и расположены так, что при чистке зубов область вершины может упруго поворачиваться относительно области основания вокруг поперечной оси поворота, которая пересекает область вершины между ее концом, образующим вершину, и концом, ближайшим к основанию. Такая конструкция позволяет области вершины поворачиваться вокруг оси, проходя 001298 6 щей между ее концами, т.е. так, что при чистке зубов часть области вершины, ближайшая к вершине головки, поворачивается в направлении щетины от плоскости, лежащей между поверхностью, несущей щетину, и противоположной поверхностью головки, а часть области вершины, ближайшая к области основания головки, поворачивается в направлении, противоположном направлению щетины, от указанной плоскости, или наоборот. Такой поворот может осуществляться, например, в головке такой конструкции, в которой конец области основания, ближайший к вершине, выполнен в виде двух ножек, частично охватывающих часть области вершины, простирающуюся между ними в направлении к основанию,и в которой имеется соединительный элемент между областью вершины и областью основания. Например, указанный конец области основания может иметь форму двухзубцовой вилки,между зубцами которой расположена часть области вершины, а соединительный элемент расположен между областью вершины и областью основания. В альтернативной конструкции головки,согласно этому варианту, конец области вершины, ближайший к основанию, выполнен в виде двух ножек, частично охватывающих часть области основания, простирающуюся между ними в направлении к вершине, а между областью вершины и областью основания имеется соединительный элемент. Например, указанный конец области вершины может иметь форму двухзубцовой вилки, между зубцами которой расположена часть области основания, а соединительный элемент расположен между областью вершины и областью основания. Область вершины может иметь форму буквы С, U или V, концы которых направлены в сторону области основания, или форму буквыY, верхние ножки которой направлены в сторону области основания. Часть области основания,простирающаяся в сторону вершины, может лежать между указанными ножками. В конструкции головки, в которой ближайший к вершине конец области основания выполнен в виде двух ножек, частично охватывающих часть области вершины, простирающуюся между ними в направлении к основанию,и в которой имеется отверстие между областью вершины и областью основания, между указанными ножками и соответствующей областью вершины могут быть предусмотрены тонкие соединительные элементы из гибкой и упругой пластмассы, как описано выше. В конструкции головки, в которой ближайший к основанию конец области вершины выполнен в виде двух ножек, частично охватывающих часть области основания, простирающуюся между ними в направлении к вершине, и в которой имеется отверстие между областью вершины и областью основания, такие перемычки могут быть выпол 7 нены между указанными ножками и областью основания. В таких зубных щетках эти перемычки можно выполнить в точках, расположенных напротив друг друга в поперечном направлении, с образованием оси поворота для поворота в плоскости, где лежит продольная ось. Дополнительно или альтернативно такие перемычки можно выполнить в других точках в отверстии, чтобы обеспечить поворот вокруг других осей. Между основанием головки и шейкой имеется упругий гибкий соединительный элемент. В предпочтительном варианте выполнения изобретения этот соединительный элемент включает комбинированную область из пластмассы и эластомерного материала. В еще одном варианте осуществления изобретения эта комбинированная область может включать, например, область, выполненную согласно WO 92/17092 и ЕР 0613636 (содержание обоих этих документов включено в настоящее описание в качестве ссылки). Например,ручка, шейка и головка могут быть выполнены за одно целое из пластмассы и соединены в одно целое между основанием головки и ручкой, а между шейкой и головкой в материале головки и шейки может быть выполнен один вырез или большее количество вырезов, идущих внутрь от поверхности пластмассы и пересекающих границу между шейкой и головкой. В этих вырезах находится эластомерный материал, отличный от пластмассы, из которой изготовлены головка и шейка, в результате чего обеспечивается гибкий упругий соединительный элемент между головкой и ручкой. Указанный вырез или вырезы могут включать канавки или прорези в пластмассе, в которых находится эластомерный материал, например одну или большее количество продольных прорезей. Вырезы могут быть выполнены так, что они образуют составляющий одно целое соединительный элемент между головкой и шейкой в виде узкой соединительной области, например в виде упругого стержня из указанной пластмассы, причем узкая область окружена эластомерным материалом или эластомерный материал прилегает к ее боковым сторонам. Указанный вырез может быть заполнен эластомерным материалом на всю глубину. По меньшей мере, часть выреза по его длине может проходить поперек зубной щетки по всей ее ширине. Предпочтительные формы указанной последней комбинированной области описаны вWO 92/17092 и ЕР 0613636 А. Еще один вариант выполнения такой комбинированной области описан в патенте ЕР 0648448 (содержание которого включено в настоящее описание в качестве ссылки). Предпочтительный вариант выполнения такой комбинированной области описан в заяв 001298 8 ке WO 97/24949 (содержание которой включено в настоящее описание в качестве ссылки). Последняя из перечисленных комбинированная область имеется в зубной щетке, в которой головка, шейка и ручка выполнены из пластмассы как одно целое за счет наличия в области шейки между основанием головки и ручкой тонкой части, составляющей одно целое и имеющей тонкое поперечное сечение по сравнению с частями шейки и/или головки, соседними с ней в продольном направлении, с которыми она соединена. Эта тонкая часть сбоку окружена массой эластомерного материала, связанного с пластмассой. Предпочтительные формы последней из перечисленных комбинированной области описаны в WO 97/24949. Предпочтительно, чтобы упругий гибкий соединительный элемент между основанием головки и шейкой был расположен в основании головки или в непосредственной близости к нему в продольном направлении и чтобы он соединял головку с шейкой. Обычно указанная тонкая часть имеет вид тонкого пластмассового стержня, расположенного в продольном направлении между обращенными друг к другу поверхностями указанных соседних в продольном направлении частей зубной щетки. Для обеспечения требуемой гибкости шейки зубной щетки тонкая часть может иметь любое подходящее поперечное сечение или форму. Боковые стороны тонкой части могут быть, по существу, параллельны продольной оси зубной щетки. Тонкая часть может иметь круглое поперечное сечение и в целом цилиндрическую форму. Альтернативно тонкая часть может иметь овальное, прямоугольное или сужающееся поперечное сечение, причем продольная ось такого поперечного сечения проходит в том же направлении, что и щетина или перпендикулярно к ней. Обычно часть головки, например ее основание, с которым соединен ближайший к головке конец тонкой части, может иметь вогнутую форму, особенно если смотреть в плане (т.е. перпендикулярно к продольному направлению и параллельно направлению щетины), а к ее самой глубокой части присоединена тонкая часть. Альтернативно часть головки, с которой соединен соответствующий конец тонкой части, может иметь поверхность, по существу перпендикулярную к продольной оси. В последних из описанных конструкций часть шейки, к которой присоединен ближайший к ручке конец тонкой части, может иметь соответствующую выпуклую форму или иметь поверхность по существу перпендикулярную к продольной оси. Альтернативно, если часть головки или шейки, к которой присоединен ближайший к головке конец тонкой части, имеет вогнутую форму, то часть головки или шейки, к которой присоединен ближайший к ручке конец 9 тонкой части, также может иметь вогнутую форму с противоположной кривизной для создания скругленной полости, частично ограниченной в продольном направлении этими двумя вогнутыми поверхностями. В таких конструкциях тонкая часть может служить перемычкой через поперечную щель в шейке зубной щетки, или между головкой, например у ее основания, и шейкой. Щель может представлять собой прорезь с параллельными или криволинейными сторонами, например обе ее стороны, обращенные соответственно к головке и к ручке, могут иметь форму дуги окружности. Например, тонкая часть своим ближайшим к головке концом может быть соединена с основанием головки, причем часть основания головки, с которой соединен ближайший к головке конец тонкой части, имеет вогнутую форму, и к ее самой глубокой части присоединена тонкая часть, а часть головки или шейки, с которой соединен ближайший к ручке конец тонкой части, имеет соответствующую выпуклую форму, так что обращенные друг к другу поверхности ближайшего к головке конца шейки и основания головки ограничивают криволинейную щель. Обращенные друг к другу поверхности предпочтительно соответствуют серповидной кривой, которая по всей своей длине,по существу, представляет собой часть окружности, а рога серпа обращены в сторону ручки зубной щетки. Если смотреть сбоку (т.е. в направлении,перпендикулярном к продольной оси и к направлению щетины), то эти поверхности могут быть расположены, по существу, перпендикулярно к продольной оси зубной щетки или могут составлять с этой осью угол, отличный от прямого. Например, поверхности стенок щели между ближайшим к головке концом шейки и основанием головки могут быть расположены под таким углом, что их продолжение сходится на несущей щетину поверхности зубной щетки. Тонкая часть может проходить в виде перемычки через щель симметрично относительно толщины зубной щетки (т.е. в направлении, параллельном направлению щетины), или находиться ближе к поверхности головки, несущей щетину, или к ее противоположной поверхности, чтобы соединительный элемент в одном направлении был более гибким, чем в других направлениях, или для придания соединительному элементу требуемой прочности или гибкости. Например, если смотреть сбоку (т.е. в направлении, перпендикулярном к продольной оси и к направлению щетины), тонкая часть может быть расположена ближе к несущей щетину поверхности головки, чем к ее противоположной поверхности. Например, соединение между тонкой частью и основанием головки может быть выполнено полностью или по существу в той части основания головки и/или в той части шейки, которая по толщине головки и/или шей 001298 10 ки наполовину ближе к поверхности головки,несущей щетину, и/или к шейке. Поперечное сечение тонкой части может составлять, например, 0,1-0,75, предпочтительно 0,25-0,5 от поперечного сечения соседних в продольном направлении частей зубной щетки. В типичной зубной щетке (обычно все зубные щетки имеют одинаковые размеры) ширина указанной щели (т.е. размер в направлении вдоль зубной щетки) может составлять приблизительно 1-5 мм, предпочтительно 2-3 мм, в точке, где ширина шейки зубной щетки (т.е. размер в направлении, перпендикулярном к продольной оси и к направлению щетины) равна приблизительно 4-7 мм, а толщина (т.е. размер в направлении, перпендикулярном к продольной оси и параллельном направлению щетины) равна 3-5 мм. Поэтому предпочтительно, чтобы тонкая часть, например стержень, имела вид сравнительно короткого бруска с отношением длины к ширине в пределах от 2:1 до 1:2, типично от 1,5:1 до 1:1,5. Таким образом, стержень может иметь ширину (т.е. размер в направлении поперек продольной оси зубной щетки) приблизительно 0,4-5 мм, типично приблизительно 1-3 мм, а его длина соответствует указанной ширине щели, через которую он проходит. Масса эластомерного материала предпочтительно имеет такую форму, что выступает вбок за линию, проходящую по поверхности соседних в продольном направлении частей шейки или головки, с которыми она соединена. Масса эластомерного материала предпочтительно имеет округлую форму. Например, она может иметь форму сферы, сплющенной сферы,эллипсоида, грушевидную форму и т.д. В случае, когда указанная выше щель представляет собой криволинейную прорезь, форма округлой массы может соответствовать форме щели. В одной или обеих частях зубной щетки, граничащих в продольном направлении с массой эластомерного материала, толщина пластмассы вблизи этой массы может быть увеличена, чтобы соответствовать форме массы, т.е. пластмасса может иметь криволинейную поверхность,аналогичную поверхности массы эластомерного материала, а вокруг пластмассы может быть сформирована масса эластомерного материала. Округлая масса может выступать вбок, в направлении, перпендикулярном к продольной оси зубной щетки, и, в общем случае, в направлении щетины, на расстояние, превышающее толщину соседних частей шейки и/или основания головки приблизительно в 1,5-4 раза, например в 2-3 раза. Округлая масса может выступать вбок, в направлении, перпендикулярном к продольной оси зубной щетки и, в общем случае, перпендикулярном к щетине, на расстояние, превышающее ширину соседних частей шейки и/или основания головки приблизительно в 1,01-1,5 раза, например в 1,1-1,3 раза. 11 Эластомерный материал, расположенный в промежутке, может изменять гибкость соединительного элемента, например, до значения, промежуточного между значением гибкости, которую бы он имел, если бы был полностью выполнен из пластмассы, и значением гибкости,которую бы он имел, если бы был полностью выполнен из эластомерного материала. Кроме того, эластомерный материал может изменять способность головки поворачиваться относительно ручки. Пластмасса, из которой выполнена зубная щетка, и эластомерный материал, который может содержаться в соединительном элементе между областями вершины и основания головки, когда этот элемент представляет собой комбинированную область, или в соединительном элементе между головкой и шейкой, когда этот элемент представляет собой комбинированную область, могут быть такими, которые обычно используются в двухкомпонентных зубных щетках, например, которые указаны в ЕР 0336641, и которые могут связываться с пластмассой, используемой для изготовления ручек зубных щеток. Такой эластомерный материал может впрыскиваться в литейную форму для зубной щетки вскоре после впрыска пластмассы, чтобы горячая пластмасса плавилась и сплавлялась с эластомерным материалом. Этот процесс известен. Подходящие пластмассы включают, например, полиамиды и полипропилены. Примером подходящего полиамида является материал'Ultramid B3' (поставляемый фирмой BASF,ФРГ) с модулем упругости (DIN 53452) 3000. Примером подходящего полипропилена является материал 'Novolene 1100 НХ' (поставляемый фирмой BASF, ФРГ), который является гомополимером с модулем упругости (DIN 53457) 1400. Такой полипропиленовый гомополимер может использоваться в смеси с полипропиленовым блоксополимером, например, с материалом 'Novolene 2500 НХ' (поставляемым фирмой BASF, ФРГ), например, в весовом соотношении 80 : 20 (1100 НХ : 2500 НХ). Подходящие эластомерные материалы включают натуральные или синтетические эластомеры латексного типа, в частности полихлоропрен,натуральный каучук и силиконы, например,эластомерный материал Santopreneтм. Предлагаемая зубная щетка в общем случае может быть изготовлена известным способом литья под давлением, например, в котором вначале литьем под давлением изготавливают скелет из пластмассы и затем, если в щетке предусмотрена эластомерная часть, впрыскивают эластомер в горячем жидком виде, который связывается с пластмассой. Подходящий способ литья под давлением, с помощью которого могут быть изготовлены зубные щетки, имеющие в отдельных местах эластомерный материал, описан в WO 94/05183. 12 Щетина может быть также выполнена из известных материалов, обычным образом располагаться на головке и закрепляться на ней известными способами. Ниже изобретение описано только в качестве примера со ссылками на сопровождающие чертежи, где: на фиг. 1 показан вид сверху пластмассовых частей головки и шейки зубной щетки согласно изобретению,на фиг. 2 - вид снизу пластмассовых частей головки и шейки зубной щетки согласно изобретению,на фиг. 3 - вид сбоку пластмассовой части головки и шейки зубной щетки согласно изобретению,на фиг. 4 - вид сверху с частичным разрезом головки зубной щетки, изображенной на фиг. 1, которая содержит эластомерный материал,на фиг. 5 - разрез головки зубной щетки,изображенной на фиг. 3, которая содержит эластомерный материал,на фиг. 6 - вид сбоку зубной щетки согласно изобретению, с эластомерным материалом и щетиной,на фиг. 7 - вид сбоку другого варианта выполнения зубной щетки согласно изобретению,на фиг. 8 показана зубная щетка в действии при чистке зубов. На фиг. 1-6 показана зубная щетка 1 (в целом), которая содержит ручку 2 и головку 3. Головка имеет основание 4, обращенное к ручке 2, и вершину 5, удаленную от основания 4. Между основанием 4 головки 3 и ручкой 2 имеется шейка 6. Головка 3 примыкает к шейке 6 у своего основания 4. Головка 3, шейка 6 и ручка 2 расположены вдоль продольной оси А-А зубной щетки. Пучки 7 щетины, закрепленные в гнездах 8, выступают из несущей щетину поверхности 9 головки 3. Головка 3 включает, по существу, жесткую область 10 основания, примыкающую к шейке 6 зубной щетки и проходящую от основания 4 головки 3 до соединительного элемента 11, расположенного между основанием 4 и вершиной 5, и область 12 вершины, проходящую от вершины 5 головки 3 до соединительного элемента 11. Щетина 7 (на фиг. 1-5 не показана) имеется в области 10 основания и в области 12 вершины. Область 11 соединительного элемента образована щелью 13 между областью 12 вершины и областью 10 основания, причем через щель проходят в виде перемычки две полосы 14 из пластмассы, составляющей одно целое с материалом головки 3. Полосы 14 тоньше, чем головка 3, и проходят между областью 12 вершины и областью 10 основания, образуя перемычку через щель 13. Для создания гибкого соединительного элемента полосы 14 выполнены значительно более тонкими, чем непосредственно примыкающие к ним части 10, 12 головки 3. 13 Между основанием 4 головки 3 и шейкой 6 имеется соединительный элемент 15 в виде упругой гибкой комбинированной области 15 из пластмассы и эластомерного материала. Эта упругая гибкая комбинированная область 15 включает выполненную в виде единого целого тонкую часть 16, соединенную одним концом с шейкой 6, а другим концом с основанием 4 головки 3. Часть 16 имеет более тонкое поперечное сечение, чем соседние с ней в продольном направлении части шейки 6 и головки 3, с которыми она соединена. Часть 16 проходит в продольном направлении между основанием 4 головки 3 и шейкой б и имеет вид тонкого стержня из пластмассы с по существу овальным поперечным сечением в плоскости, поперечной к продольной оси А-А, причем большая ось овала расположена в направлении щетины. Тонкая часть 16 образует перемычку через поперечную щель 17, выполненную в виде прорези с криволинейными боковыми стенками, проходящей через шейку зубной щетки между основанием 4 головки 3 и шейкой 6. Как показано на фиг. 4, 5 и 6, щель 13 заполнена эластомерным материалом 18, окружающим полосы 14. Щель 17 тоже заполнена эластомерным материалом 19, так что тонкая часть 16 окружена с боков массой 19 связанного с пластмассой массой эластомерного материала,имеющей выпуклую, в основном, сферическую форму и выступающей по бокам за линию, проходящую по поверхности тех частей шейки 6 и головки 3, которые являются соседними с этой массой в продольном направлении и с которыми эта масса соединена. На фиг. 4 и 5 этот эластомерный материал показан с частичным разрезом, чтобы было видно, как полосы 14 и часть 16 заделаны в эластомерный материал. Как показано на фиг. 1-6, несущие щетину поверхности 9 области основания и области 12 вершины лежат в одной плоскости. В варианте выполнения изобретения, показанном на фиг. 7,эти поверхности 9 области 10 основания и области 12 вершины расположены под углом менее 180 друг к другу, т.е. не лежат в одной плоскости. Концы щетины в области основания лежат в одной плоскости и концы щетины в области вершины также лежат в одной плоскости,но эти две плоскости не являются копланарными, а расположены под углом друг к другу, соответствующим углу между несущими щетину поверхностями 9 области 10 основания и области 12 вершины. В конструкции, показанной на фиг. 1, концы щетины расположены под углом,что позволяет чистить всю поверхность зубов, и кроме того, сведен к минимуму зазор 20 между концами щетины 7 в области 10 основания и области 12 вершины. Из фиг. 1-5 видно, что внутренняя конструкция зубной щетки, показанной на фиг. 7,аналогична. Угол между областью 10 основания и областью 12 вершины образован за счет соз 001298 14 дания соответствующего угла между пластмассовыми частями зубной щетки, например, при литье или путем последующего изгиба пластмассовых частей на соответствующий угол после литья до введения эластомерного материала 18. На фиг. 8 видно, что щетина 21 в области 12 вершины предложенной зубной щетки, в частности, изображенной на фиг. 7, достигает задних поверхностей 22 зубов 23 пользователя, что улучшает чистку зубов. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Зубная щетка, содержащая ручку (2) и головку (3), имеющую основание (4), обращенное к ручке (2), и вершину (5), удаленную от основания (4), и область (6) шейки, расположенную между основанием (4) головки (3) и ручкой (2), причем головка (3) примыкает к области (6) шейки у своего основания (4), головка(3), шейка (6) и ручка (2) расположены вдоль продольной оси зубной щетки, а на головке (3) имеется щетина (7), выступающая из несущей щетину поверхности (9) головки (3), отличающаяся тем, что головка (3) включает по существу жесткую область (10) основания, примыкающую к шейке (6) зубной щетки и проходящую от основания (4) головки (3) до упругого гибкого соединительного элемента (11), расположенного между основанием (4) и вершиной(5) головки, и по существу жесткую область (12) вершины, проходящую от вершины (5) головки до области соединительного элемента (11), причем щетина находится в области (10) основания и в области (12) вершины, область (12) вершины гибко и упруго соединена с областью (10) основания в области соединительного элемента (11) так, что при чистке зубов область (12) вершины может упруго отгибаться или поворачиваться относительно области (10) основания, а между основанием (4) головки (3) и шейкой (6) имеется упругий гибкий соединительный элемент (15). 2. Зубная щетка по п.1, отличающаяся тем,что область (11) соединительного элемента между областью (10) основания и областью (12) вершины находится в той половине головки (3) в продольном направлении, которая расположена дальше от ее основания. 3. Зубная щетка по п.1 или 2, отличающаяся тем, что в ненапряженном состоянии несущие щетину поверхности (9) области (12) вершины и области (10) основания расположены под углом менее 180. 4. Зубная щетка по любому из предыдущих пунктов, отличающаяся тем, что соединительный элемент (11) между областью (12) вершины и областью (10) основания включает комбинированную область, имеющую конструктивные элементы, выполненные из пластмассы (14) и эластомерного материала (18). 5. Зубная щетка по любому из пп.1-4, отличающаяся тем, что область соединительного элемента (11) между областью (12) вершины и областью (10) основания включает отверстие,промежуток или щель в материале головки (3) между областью (12) вершины и областью (10) основания, причем через указанные отверстие,промежуток или щель образована перемычка посредством их заполнения эластомерным материалом (18). 6. Зубная щетка по любому из пп.1-5, отличающаяся тем, что головка (3) выполнена так,что при чистке зубов область (12) вершины может упруго отгибаться назад относительно области (10) основания вокруг поперечной оси сгиба, пересекающей головку (3) в области соединительного элемента (11). 7. Зубная щетка по любому из предыдущих пунктов, отличающаяся тем, что упругий гибкий соединительный элемент между основанием(4) головки (3) и шейкой (6) включает комбинированную область из пластмассы (16) и эластомерного материала (19). 8. Зубная щетка по п.7, отличающаяся тем,что ручка (2), шейка (6) и головка (3) выполнены за одно целое из пластмассы и соединены в одно целое между основанием (4) головки (3) и(6), между шейкой (6) и головкой (3) имеется один вырез или большее количество вырезов(4), идущих внутрь от поверхности пластмассы и пересекающих границу между шейкой (6) и головкой (3), причем в вырезах находится эластомерный материал (19), отличный от пластмассы головки (3) и шейки (6), в результате чего обеспечивается гибкий упругий соединительный элемент между головкой (3) и ручкой (2). 9. Зубная щетка по п.7, отличающаяся тем,что комбинированная область включает выполненную за одно целое тонкую часть (16) с более тонким поперечным сечением по сравнению с поперечным сечением соседних в продольном направлении частей шейки (6) и/или головки(3), с которыми она соединена, причем указанная тонкая часть (16) с боковых сторон окружена массой эластомерного материала (19), связанного с пластмассой. 10. Зубная щетка по п.7, отличающаяся тем, что упругий гибкий соединительный элемент (16, 19) расположен у основания головки(3) или непосредственно рядом с ним в продольном направлении и соединяет головку (3) с шейкой (6).
