Дисковая пила диаметром от 400 до 560мм для распиловки древесины хвойных пород

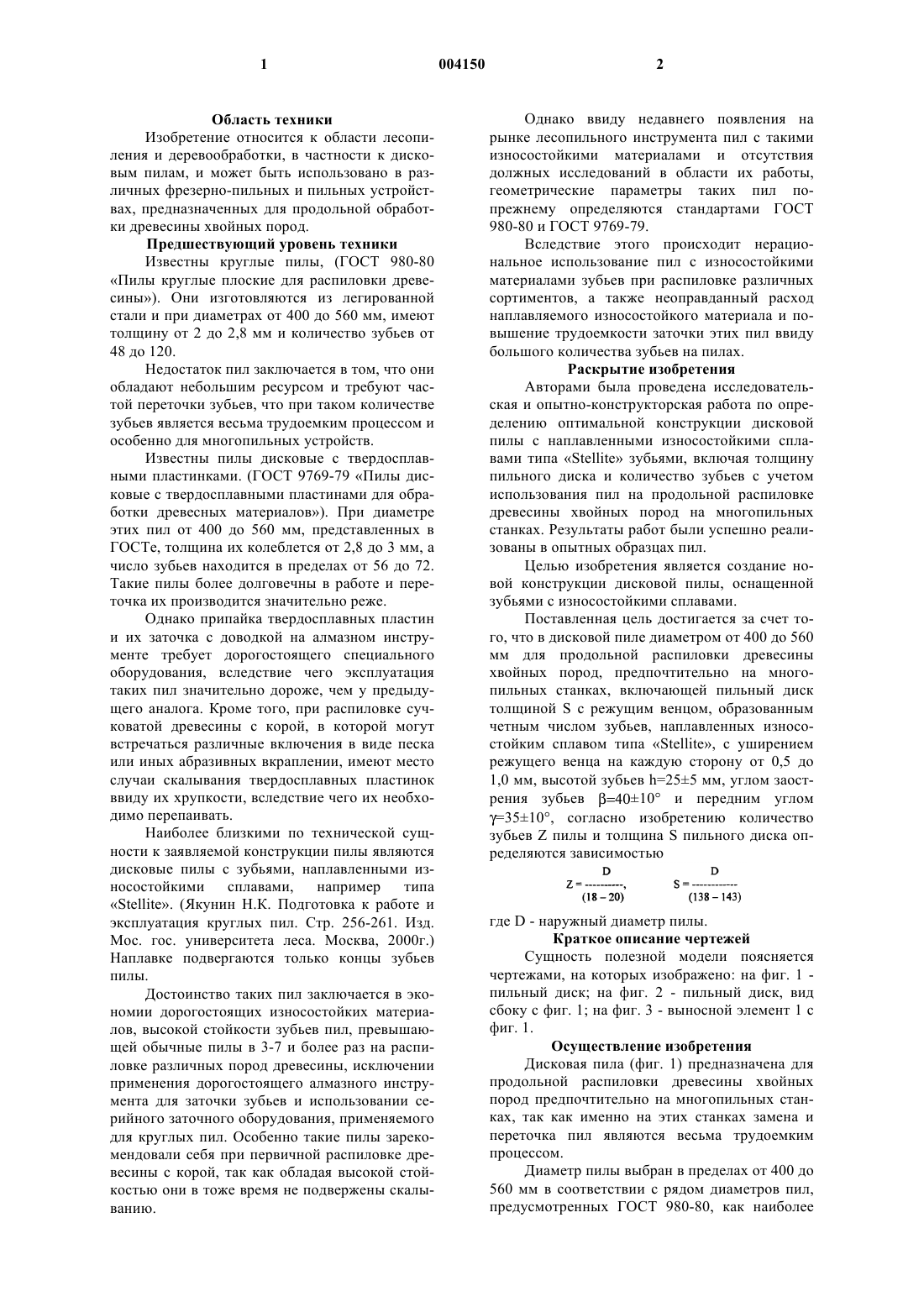

1 Область техники Изобретение относится к области лесопиления и деревообработки, в частности к дисковым пилам, и может быть использовано в различных фрезерно-пильных и пильных устройствах, предназначенных для продольной обработки древесины хвойных пород. Предшествующий уровень техники Известны круглые пилы, (ГОСТ 980-80 Пилы круглые плоские для распиловки древесины). Они изготовляются из легированной стали и при диаметрах от 400 до 560 мм, имеют толщину от 2 до 2,8 мм и количество зубьев от 48 до 120. Недостаток пил заключается в том, что они обладают небольшим ресурсом и требуют частой переточки зубьев, что при таком количестве зубьев является весьма трудоемким процессом и особенно для многопильных устройств. Известны пилы дисковые с твердосплавными пластинками. (ГОСТ 9769-79 Пилы дисковые с твердосплавными пластинами для обработки древесных материалов). При диаметре этих пил от 400 до 560 мм, представленных в ГОСТе, толщина их колеблется от 2,8 до 3 мм, а число зубьев находится в пределах от 56 до 72. Такие пилы более долговечны в работе и переточка их производится значительно реже. Однако припайка твердосплавных пластин и их заточка с доводкой на алмазном инструменте требует дорогостоящего специального оборудования, вследствие чего эксплуатация таких пил значительно дороже, чем у предыдущего аналога. Кроме того, при распиловке сучковатой древесины с корой, в которой могут встречаться различные включения в виде песка или иных абразивных вкраплении, имеют место случаи скалывания твердосплавных пластинок ввиду их хрупкости, вследствие чего их необходимо перепаивать. Наиболее близкими по технической сущности к заявляемой конструкции пилы являются дисковые пилы с зубьями, наплавленными износостойкими сплавами, например типаStellite. (Якунин Н.К. Подготовка к работе и эксплуатация круглых пил. Стр. 256-261. Изд. Мос. гос. университета леса. Москва, 2000 г.) Наплавке подвергаются только концы зубьев пилы. Достоинство таких пил заключается в экономии дорогостоящих износостойких материалов, высокой стойкости зубьев пил, превышающей обычные пилы в 3-7 и более раз на распиловке различных пород древесины, исключении применения дорогостоящего алмазного инструмента для заточки зубьев и использовании серийного заточного оборудования, применяемого для круглых пил. Особенно такие пилы зарекомендовали себя при первичной распиловке древесины с корой, так как обладая высокой стойкостью они в тоже время не подвержены скалыванию. 2 Однако ввиду недавнего появления на рынке лесопильного инструмента пил с такими износостойкими материалами и отсутствия должных исследований в области их работы,геометрические параметры таких пил попрежнему определяются стандартами ГОСТ 980-80 и ГОСТ 9769-79. Вследствие этого происходит нерациональное использование пил с износостойкими материалами зубьев при распиловке различных сортиментов, а также неоправданный расход наплавляемого износостойкого материала и повышение трудоемкости заточки этих пил ввиду большого количества зубьев на пилах. Раскрытие изобретения Авторами была проведена исследовательская и опытно-конструкторская работа по определению оптимальной конструкции дисковой пилы с наплавленными износостойкими сплавами типа Stellite зубьями, включая толщину пильного диска и количество зубьев с учетом использования пил на продольной распиловке древесины хвойных пород на многопильных станках. Результаты работ были успешно реализованы в опытных образцах пил. Целью изобретения является создание новой конструкции дисковой пилы, оснащенной зубьями с износостойкими сплавами. Поставленная цель достигается за счет того, что в дисковой пиле диаметром от 400 до 560 мм для продольной распиловки древесины хвойных пород, предпочтительно на многопильных станках, включающей пильный диск толщиной S с режущим венцом, образованным четным числом зубьев, наплавленных износостойким сплавом типа Stellite, с уширением режущего венца на каждую сторону от 0,5 до 1,0 мм, высотой зубьев h=255 мм, углом заострения зубьев =4010 и передним углом=3510, согласно изобретению количество зубьев Z пилы и толщина S пильного диска определяются зависимостью где D - наружный диаметр пилы. Краткое описание чертежей Сущность полезной модели поясняется чертежами, на которых изображено: на фиг. 1 пильный диск; на фиг. 2 - пильный диск, вид сбоку с фиг. 1; на фиг. 3 - выносной элемент 1 с фиг. 1. Осуществление изобретения Дисковая пила (фиг. 1) предназначена для продольной распиловки древесины хвойных пород предпочтительно на многопильных станках, так как именно на этих станках замена и переточка пил являются весьма трудоемким процессом. Диаметр пилы выбран в пределах от 400 до 560 мм в соответствии с рядом диаметров пил,предусмотренных ГОСТ 980-80, как наиболее приемлемый для продольной распиловки древесины на многопильных станках. Пила имеет пильный диск 1 толщиной S с режущим венцом 2, образованным четным числом Z зубьев 3, наплавленных износостойким сплавом, например типа Stellite на предварительно срезанный кончик зуба с уширением режущего венца на каждую сторону от 0,5 до 1,0 мм (фиг. 2). В целях применения общеизвестного и зарекомендовавшего себя в работе профиля зубьев пил (фиг. 3) с углом заострения , передним угломи высотой зуба h, эти размеры были выбраны в соответствии с рекомендациями ГОСТ 980-80 равными =4010, =3510 и h=255 мм. Кроме того, такие размеры позволяют использовать серийно выпускаемое оборудование для заточки зубьев пил. Экспериментальным путем с учетом различных режимов резания, нагрева, деформации пил и прочих факторов была определена оптимальная конструкция пил, у которых количество зубьев Z и толщина S пильного диска определяются следующей зависимостью=4010 и передним углом =3510, отличающаяся тем, что количество зубьев Z пилы и толщина S пильного диска определяются зависимостью где D - наружный диаметр пилы. Практически эта зависимость у пил в диапазоне диаметров от 400 до 560 мм выражается следующими значениями Диаметр Число зубь- Толщина S пилы D ев Z пильного диска 400 22 2,8 450 24 3,2 500 26 3,6 560 28 4,0 Конструкция пил позволяет получать высокую чистоту обработки стабильную работу пил, увеличение времени работы между переточками, возможность использования более дешевого заточного инструмента и снижение эксплуатационных затрат. Работоспособность пил проверена на деревообрабатывающих предприятиях Кировской области. Ведется подготовка серийного производства таких пил. ФОРМУЛА ИЗОБРЕТЕНИЯ Дисковая пила диаметром от 400 до 560 мм для продольной распиловки древесины хвойных пород, предпочтительно на многопильных станках, включающая пильный диск толщиной S с режущим венцом, образованным четным числом зубьев, наплавленных износостойким сплавом типа Stellite, с уширением режущего венца на каждую сторону от 0,5 до 1,0 мм, высотой
