Зубная щетка с насосом

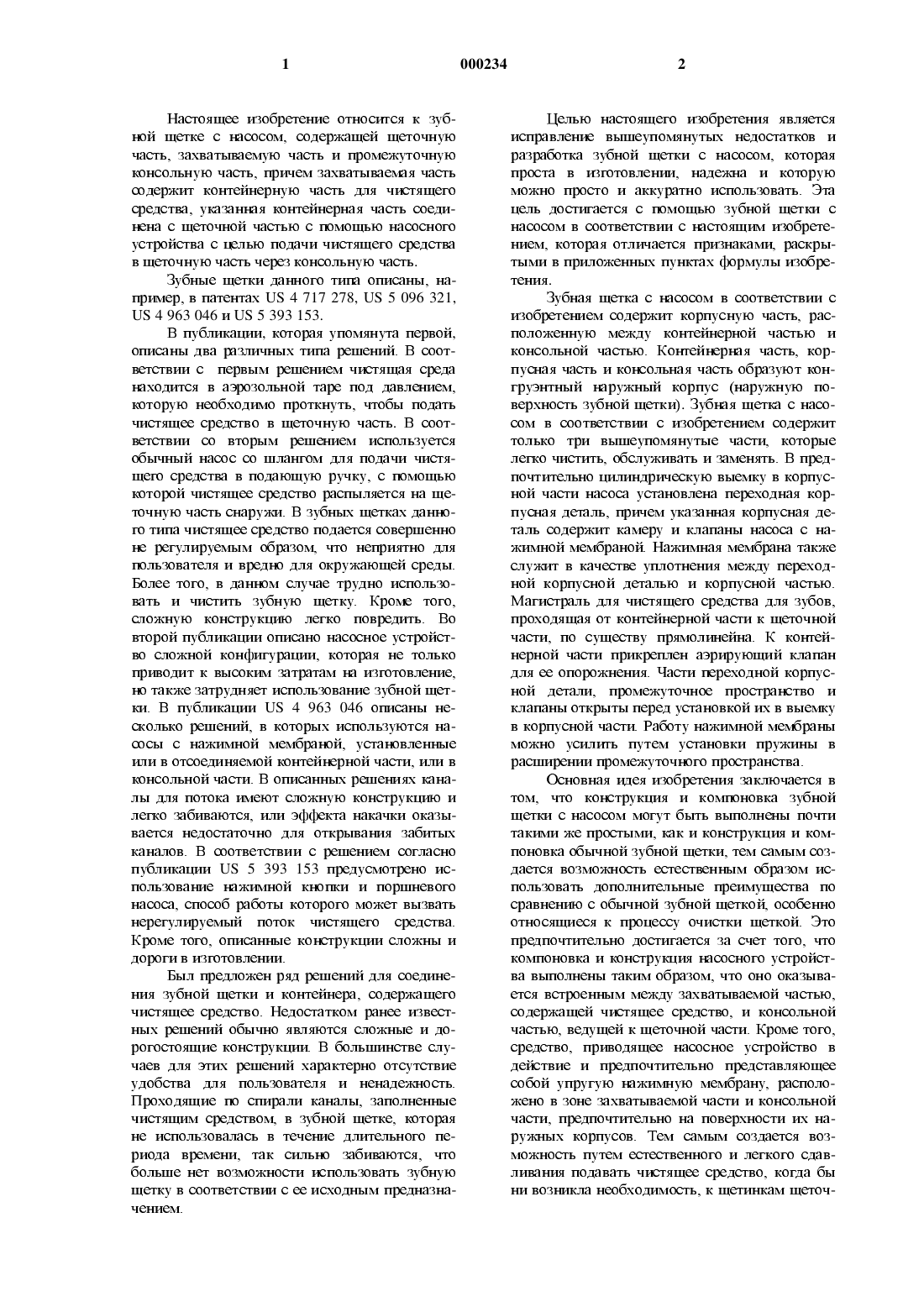

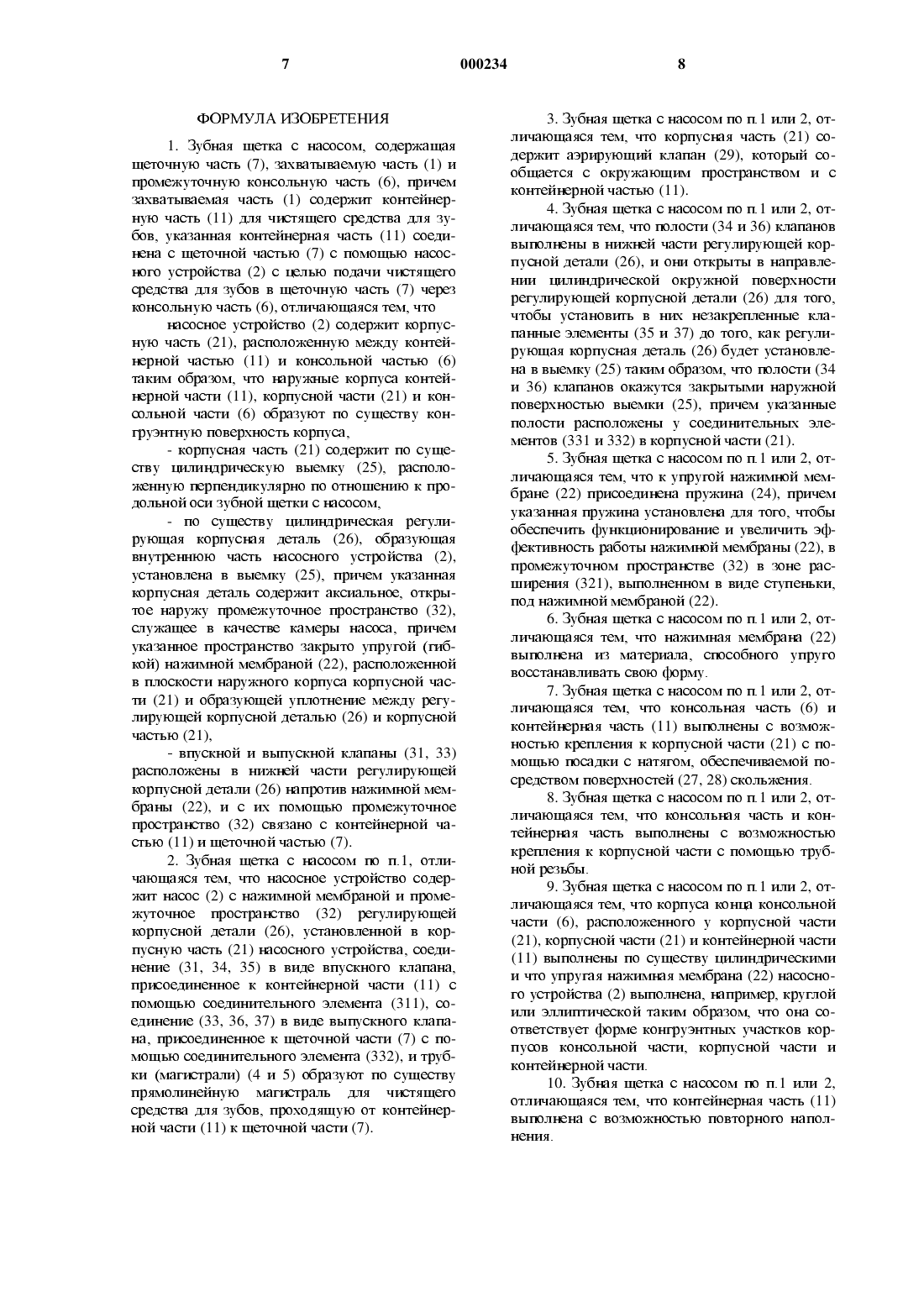

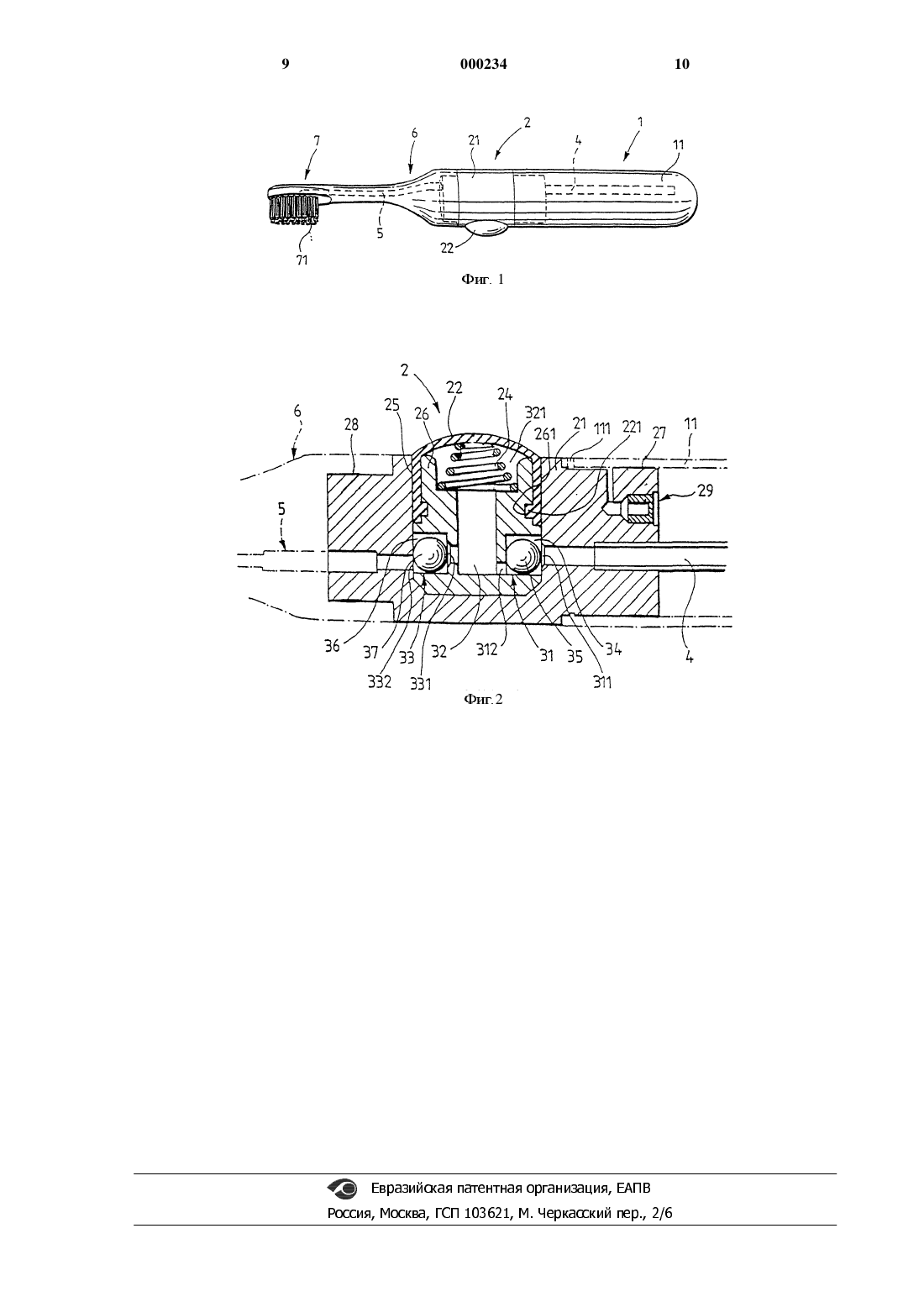

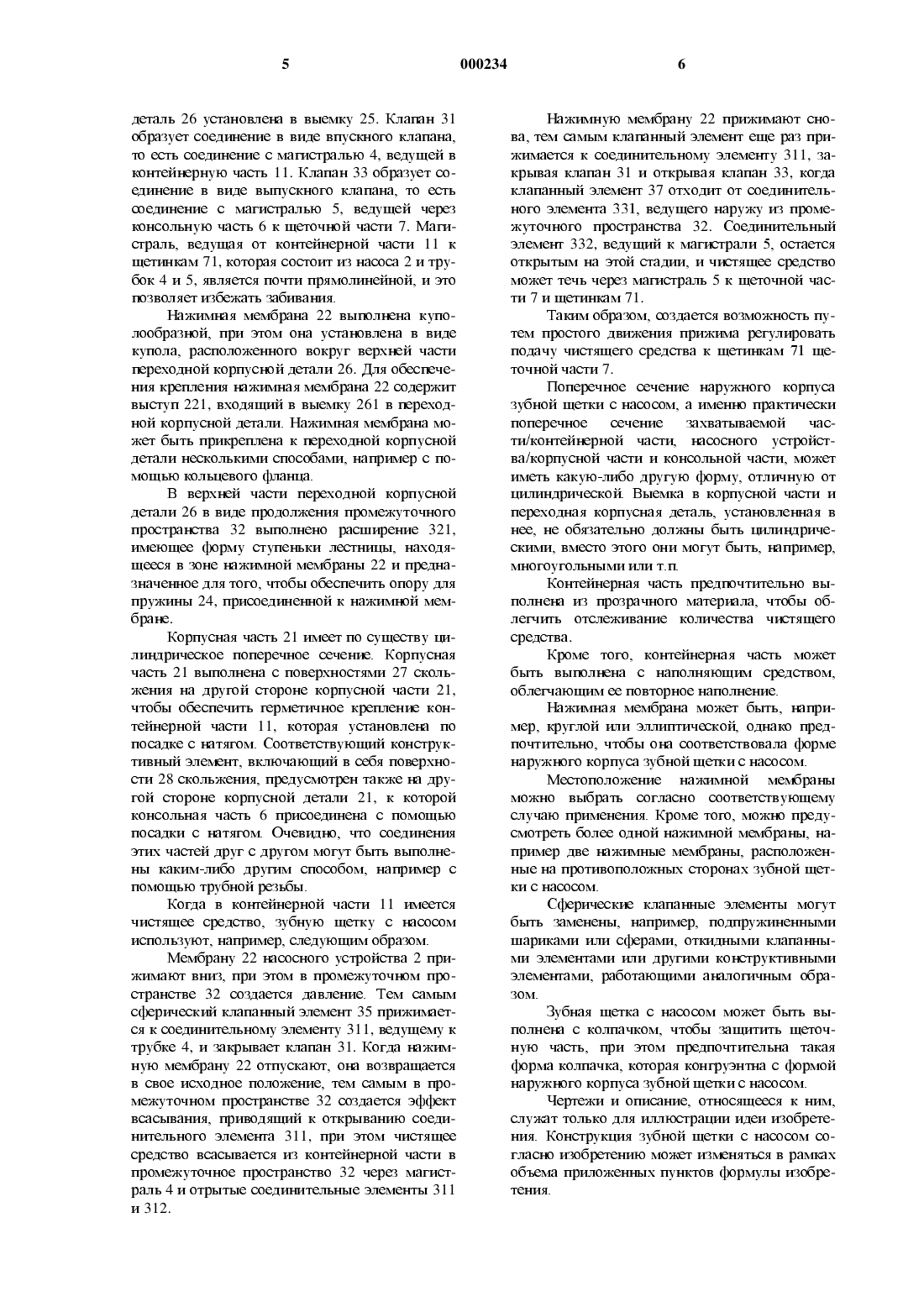

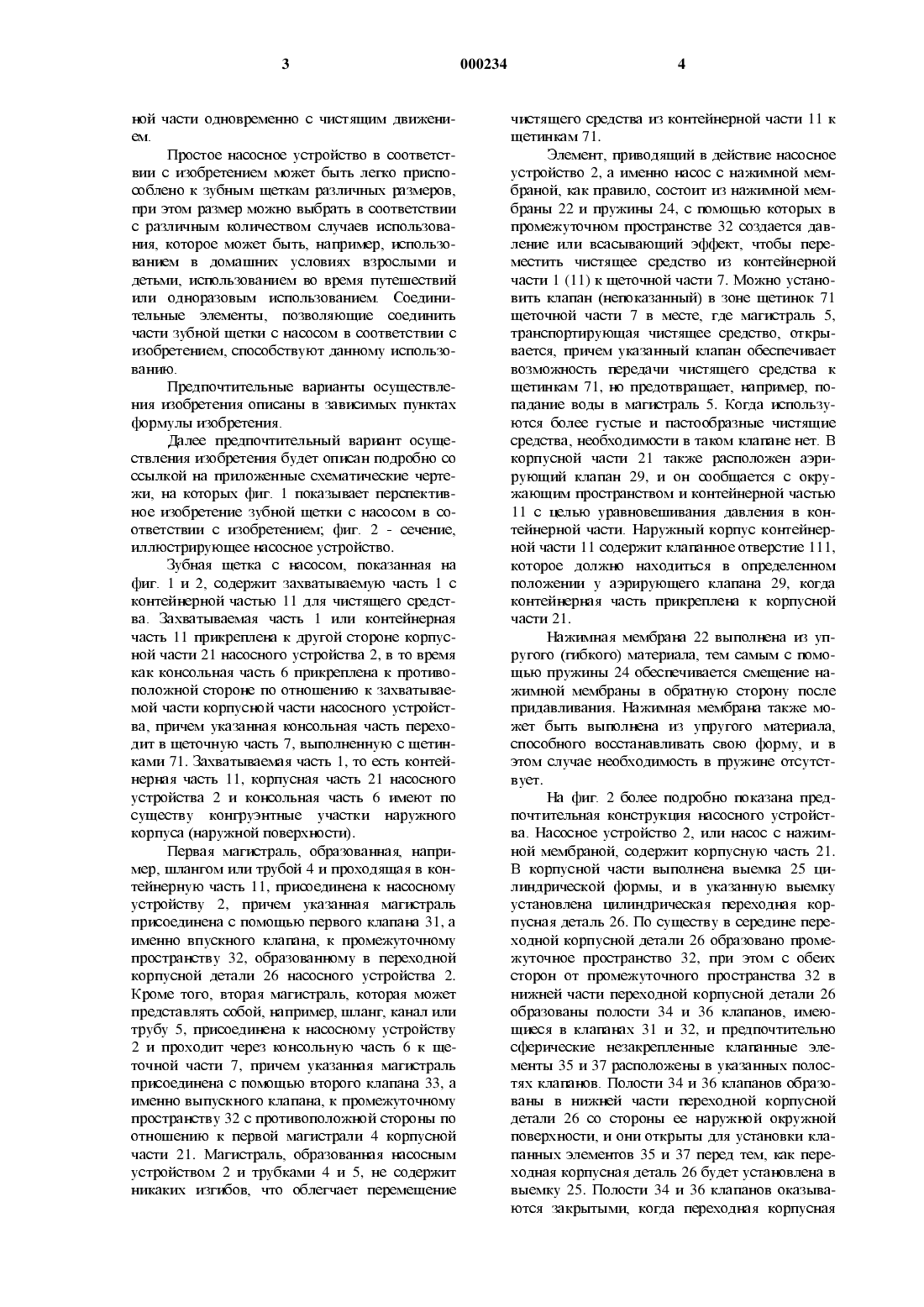

Настоящее изобретение относится к зубной щетке с насосом, содержащей щеточную часть, захватываемую часть и промежуточную консольную часть, причем захватываемая часть содержит контейнерную часть для чистящего средства, указанная контейнерная часть соединена с щеточной частью с помощью насосного устройства с целью подачи чистящего средства в щеточную часть через консольную часть.Зубные щетки данного типа описаны, например, в патентах ПЗ 4 717 278, ПЗ 5 096 321,ПЗ 4 963 046 и 115 5 393153.В публикации, которая упомянута первой,описаны два различных типа решений. В соответствии С первым решением ЧИСТЯЩЗЯ среда находится в аэрозольной таре под давлением,которую необходимо проткнуть, чтобы подать чистящее средство в щеточную часть. В соответствии со вторым решением используется обычный насос со шлангом для подачи чистящего средства в подающую ручку, с помощью которой чистящее средство распыляется на щеточную часть снаружи. В зубных щетках данного трша чистящее средство подается совершенно не регулируемым образом, что неприятно для пользователя и вредно для окружающей среды. Более того, в данном случае трудно использовать и чистить зубную щетку. Кроме того,сложную конструкцию легко повредить. Во второй публикации описано насосное устройство сложной конфигурации, которая не только приводит к высоким затратам на изготовление,но также затрудняет использование зубной щетки. В публикации ИЗ 4 963 046 описаны несколько решений, в которых используются насосы с нажимной мембраной, установленные или в отсоединяемой контейнерной части, или в консольной части. В описанных решениях каналь 1 для потока глметот сложную конструкцию и легко забиваются, или эффекта накачки оказЬ 1 вается недостаточно для открывания забитых каналов. В соответствии с решением согласно публикации ИЗ 5 393 153 предусмотрено использование нажимной кнопки и поршневого насоса, способ работы которого может вызвать нерегулируемый поток чистящего средства. Кроме ТОГО, описанные КОНСТрУКЦИИ СЛОЖНЫ И ДОрОГИ В изготовлении.Был предложен ряд решений для соединения зубной щетки и контейнера, содержащего чистящее средство. Недостатком ранее известных решений обычно являются сложные и дорогостоящие конструкции. В большинстве случаев для этих решений характерно отсутствие удобства для пользователя и ненадежность. Проходящие по спирали каналы, заполненные чистящим средством, в зубной щетке, которая не использовалась в течение длительного периода времени, так сильно забиваются, что больше нет возможности использовать зубную щетку в соответствии с ее исходным предназначением.Целью настоящего изобретения является исправление вышеупомянутых недостатков И разработка зубной щетки с насосом, которая проста в изготовлении, надежна и которую можно просто и аккуратно использовать. Эта цель достигается с помощью зубной щетки с насосом в соответствии с настоящим изобретением, которая отличается признаками, раскрытыми в приложенных пунктах формулы изобретения.Зубная щетка с насосом в соответствии с изобретением содержит корпусную часть, расположенную между контейнерной частью и консольной частью. Контейнерная часть, корпусная часть и консольная часть образуют конгруэнтный наружньцй корпус (наружную поверхность зубной щетки). Зубная щетка с насосом в соответствии с изобретением содержит ТОЛЬКО ТрИ вышеупомянутые части, которые легко чистить, обслуживать и заменять. В предпочтительно цилиндрическую выемку в корпусной части насоса установлена переходная корпусная деталь, причем указанная корпусная деталь содержит камеру и клапаны насоса с нажимной мембраной. Нажимная мембрана также СЛуЯСИТ В качестве уплотнения между переходной корпусной деталью и корпусной частью. Магистраль для чистящего средства для зубов,проходящая от контейнерной части к щеточной части, по существу прямолинейна. К контейнерной части прикреплен аэрирующий клапан для ее опорожнения. Части переходной корпусной детали, промежуточное пространство и КЛЗПЗНЫ ОТКРЫТЫ перед УСТЗНОВКОЙ ИХ В выемку в корпусной части. Работу нажимной мембраны МОЖНО УСИЛИТЬ путем УСТЗНОВКИ ПрУЯСИНЪТ В расширении промежуточного пространства.Основная идея изобретения заключается в том, что конструкция и компоновка зубной ЩеТКИ С НЗСОСОМ МОГУТ бЫТЬ выполнены ПОЧТИ такими же ПрОСТЬТМИ, как И КОНСТРУКЦИЯ И КОМпоновка обычной зубной щетки, тем самым создается возможность естественным образом исПОЛЬЗОВЗТЬ дополнительные преимущества ПО сравнению с обычной зубной щеткой, особенно относящиеся к процессу очистки щеткой. Это предпочтительно достигается за счет того, что компоновка и конструкция насосного устройства выполнены таким образом, что оно оказЬ 1 вается встроенным между захватываемой частью,содержащей чистящее средство, и консольной частью, ведущей к щеточной части. Кроме того,средство, приводящее насосное устройство в действие и предпочтительно представляющее собой упругую нажимную мембрану, расположено в зоне захватываемой части и консольной ЧЗСТИ, предпочтительно на поверхности ИХ наружных корпусов. Тем самым создается возможность путем естественного и легкого сдавЛИВЗНИЯ ПОДЗВЗТЬ чистящее средство, когда бЫ НИ ВОЗНИКЛЗ необходимость, К щетинкам щеточ НОЙ части ОДНОВрСМСННО С ЧИСТЯЩИМ ДВИЭКСНИем.Простое насосное устройство в соответствии с изобретением может быть легко приспособлено к зубным щеткам различных размеров,при этом размер можно выбрать в соответствии с различным количеством случаев использования, которое может быть, например, использоВЗНИСМ В ДОМЗШНИХ УСЛОВИЯХ ВЗрОСЛЫМИ И ДСТЬМИ, ИСПОЛЬЗОВЗНИСМ ВО ВрСМЯ ПУТСШССТВИЙ или одноразовым использованием. Соединительные элементы, позволяющие соединить части зубной щетки с насосом в соответствии с изобретением, способствуют данному использованию.Предпочтительные варианты осуществлеНИЯ ИЗОбрСТСНИЯ ОПИСЗНЫ В ЗЗВИСИМЫХ ПУНКГЗХ формулы изобретения.Далее предпочтительный вариант осуществления изобретения будет описан подробно со ссылкой на приложенные схематические чертежи, на которых фиг. 1 показывает перспективное изобретение зубной щетки с насосом в соответствии с изобретением; фиг. 2 - сечение,иллюстрирующее насосное устройство.Зубная щетка с насосом, показанная на фиг. 1 и 2, содержит захватываемую часть 1 с контейнерной частью 11 для чистящего средства. Захватываемая часть 1 или контейнерная часть 11 прикреплена к другой стороне корпусной части 21 насосного устройства 2, в то время как консольная часть 6 прикреплена к противоположной стороне по отношению к захватываемой части корпусной части насосного устройства, причем указанная консольная часть перехоДИТ В ЩСТОЧНУЮ ЧЗСТЬ 7, ВЫПОЛНСННУЮ С ЩСТРШками 71. Захватываемая часть 1, то есть контейнерная часть 11, корпусная часть 21 насосного устройства 2 и консольная часть 6 имеют по существу конгруэнтные участки наружного корпуса (наружной поверхности).Первая магистраль, образованная, например, шлангом или трубой 4 и проходящая в контейнерную часть 11, присоединена к насосному устройству 2, причем указанная магистраль присоединена с помощью первого клапана 31, а именно впускного клапана, К промежуточному пространству 32, образованному в переходной корпусной детали 26 насосного устройства 2. Кроме того, вторая магистраль, которая может представлять собой, например, шланг, канал или трубу 5, присоединена к насосному устройству 2 и проходит через консольную часть 6 к щеточной части 7, причем указанная магистраль присоединена с помощью второго клапана 33, а именно выпускного клапана, К промежуточному пространству 32 с противоположной стороны по отношению к первой магистрали 4 корпусной части 21. Магистраль, образованная насосным устройством 2 и трубками 4 и 5, не содержит никаких изгибов, что облегчает перемещениечистящего средства из контейнерной части 11 к щетинкам 71.Элемент, приводящий в действие насосное устройство 2, а именно насос с нажимной мембраной, как правило, состоит из нажимной мембраны 22 и пружины 24, с помощью которых в промежуточном пространстве 32 создается давление или всасывающий эффект, чтобы переместить чистящее средство из контейнерной части 1 (11) к щеточной части 7. Можно установить клапан (непоказанный) в зоне щетинок 71 щеточной части 7 в месте, где магистраль 5,транспортирующая чистящее средство, открывается, причем указанный клапан обеспечивает возможность передачи чистящего средства к щетинкам 71, но предотвращает, например, попадание воды в магистраль 5. Когда используются более густые и пастообразные чистящие средства, необходимости в таком клапане нет. В корпусной части 21 также расположен аэрирующий клапан 29, и он сообщается с окружающим пространством и контейнерной частью 11 с целью уравновешивания давления в контейнерной части. Наружный корпус контейнерной части 11 содержит клапанное отверстие 111,которое должно находиться в определенном положении у аэрирующего клапана 29, когда контейнерная часть прикреплена к корпусной части 21.Наэтсимная мембрана 22 выполнена из упругого (гибкого) материала, тем самым с помощью пружины 24 обеспечивается смещение нажимной мембраны в обратную сторону после придавливания. Нажимная мембрана также может быть выполнена из упругого материала,способного восстанавливать свою форму, и в этом случае необходимость в пружине отсутствует.На фиг. 2 более подробно показана предпочтительная конструкция насосного устроиства. Насосное устройство 2, или насос с нажимной мембраной, содержит корпусную часть 21. В корпусной части выполнена выемка 25 цилиндрической формы, И в указанную выемку установлена цилиндрическая переходная корпусная деталь 26. По существу в середине переходной корпусной детали 26 образовано промежуточное пространство 32, при этом с обеих сторон от промежуточного пространства 32 в нижней части переходной корпусной детали 26 образованы полости 34 и 36 клапанов, шиеющиеся в клапанах 31 и 32, и предпочтительно сферические незакрепленные клапанные элементы 35 и 37 расположены в указанных полостях клапанов. Полости 34 и 36 клапанов образованы в нижней части переходной корпусной детали 26 со стороны ее наружной окружной ПОВСрХНОСТИ, И ОНИ ОТКрЫТЫ ДЛЯ УСТЗНОВКИ клапанных элементов 35 и 37 перед тем, как переходная корпусная деталь 26 будет установлена в выемку 25. Полости 34 и 36 клапанов оказываются закрытыми, когда переходная корпуснаядеталь 26 установлена в выемку 25. Клапан 31 образует соединение в виде впускного клапана,то есть соединение с магистралью 4, ведущей в контейнерную часть 11. Клапан 33 образует соСДРШСНИС В ВИДС ВЫПУСКНОГО клапана, ТО ССТЬ соединение с магистралью 5, ведущей через консольную часть 6 к щеточной части 7. Магистраль, ведущая от контейнерной части 11 к щетинкам 71, которая состоит из насоса 2 и трубок 4 и 5, является почти прямолинейной, и это позволяет избежать забивания.Нажимная мембрана 22 выполнена куполообразной, при этом она установлена в виде купола, расположенного вокруг верхней части переходной корпусной детали 26. Для обеспечения крепления нажипиная мембрана 22 содержит выступ 221, входящий в выемку 261 в переходной корпусной детали. Нажимная мембрана может быть прикреплена к переходной корпусной детали несколькими способами, например с помощью кольцевого фланца.В верхней части переходной корпусной детали 26 в виде продолжения промежуточного пространства 32 выполнено расширение 321,имеющее форму ступеньки лестницы, находящееся в зоне нажимной мембраны 22 и предназначенное для того, чтобы обеспечить опору для пружины 24, присоединенной к нажимной мембране.Корпусная часть 21 имеет по существу цилиндрическое поперечное сечение. Корпусная часть 21 выполнена с поверхностями 27 скольжения на другой стороне корпусной части 21,чтобы обеспечить герметичное крепление контейнерной части 11, которая установлена по посадке с натягом. Соответствующий конструктивный элемент, включающий в себя поверхности 28 скольжения, предусмотрен также на другой стороне корпусной детали 21, к которой консольная часть 6 присоединена с помощью посадки с натягом. Очевидно, что соединения этих частей друг с другом могут быть вЬ 1 полнены каким-либо другим способом, например с помощью трубной резьбы.Мембрану 22 насосного устройства 2 прижимают вниз, при этом в промежуточном пространстве 32 создается давление. Тем самым сферический клапанный элемент 35 прижимается к соединительному элементу 311, ведущему к трубке 4, и закрывает клапан 31. Когда нажимную мембрану 22 отпускают, она возвращается в свое исходное положение, тем самым в промежуточном пространстве 32 создается эффект всасывания, приводящий к открыванию соединительного элемента 311, при этом чистящее средство всасывается из контейнерной части в промежуточное пространство 32 через магистраль 4 и отрытые соединительные элементы 311 и 312.Наэкушную мембрану 22 прижимают снова, тем самым клапанный элемент еще раз прижимается к соединительному элементу 311, закрывая клапан 31 и открывая клапан 33, когда клапанный элемент 37 отходит от соединительного элемента 331, ведущего наружу из промежуточного пространства 32. Соединительный элемент 332, ведущий к магистрали 5, остается открытым на этой стадии, и чистящее средство может течь через магистраль 5 к щеточной части 7 и щетинкам 71.Таким образом, создается возможность путем простого движения прижима регулировать подачу чистящего средства к щетинкам 71 щеточной части 7.Поперечное сечение наружного корпуса зубной щетки с насосом, а именно практически поперечное сечение захватываемой части/контейнерной части, насосного устройства/корпусной части и консольной части, может иметь какую-либо другую форму, отличную от цилиндрической. Выемка в корпусной части и переходная корпусная деталь, установленная в нее, не обязательно должны быть цилиндрическими, вместо этого они могут быть, например,МНОГОУГОЛЬНЫМИ ИЛИ Т.П.Контейнерная часть предпочтительно вь 1 полнена из прозрачного материала, чтобы облегчить отслеживание количества чистящего средства.Кроме того, контейнерная часть может быть выполнена с наполняющим средством,облегчающим ее повторное наполнение.Наэкипиная мембрана может быть, например, круглой или эллиптической, однако предпочтительно, чтобы она соответствовала форме наружного корпуса зубной щетки с насосом.Местоположение нажимной мембраны можно выбрать согласно соответствующему случаю применения. Кроме того, можно предусмотреть более одной нажимной мембраны, например две нажимные мембраны, расположенные на противоположных сторонах зубной щетки с насосом.Сферические клапанные элементы могут быть заменены, например, подпружиненными шариками или сферами, откидными клапанными элементами или другими конструктивными элементами, работающими аналогичным образом.Зубная щетка с насосом может быть выполнена с колпачком, чтобы защитить щеточную часть, при этом предпочтительна такая форма колпачка, которая конгруэнтна с формой наружного корпуса зубной щетки с насосом.Чертежи и описание, относящееся к ним,служат только для иллюстрации идеи изобретения. Конструкция зубной щетки с насосом согласно изобретению может изменяться в рамках объема приложенных пунктов формулы изобреТСНИЯ.1. Зубная щетка с насосом, содержащая щеточную часть (7), захватываемую часть (1) и промежуточную консольную часть (6), причем захватываемая часть (1) содержит контейнерную часть (11) для чистящего средства для зубов, указанная контейнерная часть (11) соединена с щеточной частью (7) с помощью насосного устройства (2) с целью подачи чистящего средства для зубов в щеточную часть (7) через консольную часть (6), отличающаяся тем, чгонасосное устройство (2) содержит корпусную часть (21), расположештую между контейнерной частью (11) и консольной частью (6) таким образом, что наружные корпуса контейнерной части (11), корпусной части (21) и консольной части (6) образуют по существу конГрУЗНТНуЮ ПОВСрХНОСТЬ КОрПУСЗ,- корпусная часть (21) содержит по существу цилиндрическую выемку (25), расположенную перпендикулярно по отношению к продольной оси зубной щетки с насосом,- по существу цилиндрическая регулирующая корпусная деталь (26), образующая внутреннюю часть насосного устройства (2),установлена в выемку (25), причем указанная корпусная деталь содержит аксиальное, открытое наружу промежуточное пространство (32),служащее в качестве камеры насоса, причем указанное пространство закрыто упругой (гибкой) нажимной мембраной (22), расположенной в плоскости наружного корпуса корпусной части (21) и образующей уплотнение между регулирующей корпусной деталью (26) и корпусной частью (21),- впускной и выпускной клапаны (31, 33) расположены в нижней части регулирующей корпусной детали (26) напротив нажимной мембраны (22), и с их помощью промежуточное пространство (32) связано с контейнерной частью (11) и щеточной частью (7).2. Зубная щетка с насосом по п.1, отличающаяся тем, что насосное устройство содержит насос (2) с нажимной мембраной и промежуточное пространство (32) регулирующей корпусной детали (26), установленной в корпусную часть (21) насосного устройства, соединение (31, 34, 35) в виде впускного клапана,присоединенное к контейнерной части (11) с помощью соединительного элемента (311), соединение (33, 36, 37) в виде выпускного клапана, присоединенное к щеточной части (7) с помощью соединительного элемента (332), и трубки (магистрали) (4 и 5) образуют по существу прямолинейную магистраль для чисгящего средства для зубов, проходящую от контейнерной части (1 1) к щеточной части (7).3. Зубная щетка с насосом по п.1 или 2, отличающаяся тем, что корпусная часть (21) содержит аэрирующий клапан (29), который сообщается с окружающим пространством и с контейнерной частью (1 1).4. Зубная щетка с насосом по п.1 или 2, отличающаяся тем, что полости (34 и 36) клапанов выполнены в нижней части регулирующей корпусной детали (26), и они открыты в направлении цилиндрической окружной поверхности регулирующей корпусной детали (26) для того,чтобы установить в них незакрепленные клапанные элементы (35 и 37) до того, как регулирующая корпусная деталь (26) будет установлена в выемку (25) таким образом, что полости (34 и 36) клапанов окажутся закрытыми наружной поверхностью выемки (25), причем указанные ПОЛОСТИ расположены у СОСДИНИТСЛЪНЫХ ЭПСментов (331 и 332) в корпусной части (21).5. Зубная щетка с насосом по п.1 или 2, отличающаяся тем, что к упругой нажимной мембране (22) присоединена пружина (24), причем указанная пружина установлена для того, чтобы обеспечить функционирование и увеличить эффективность работы нажимной мембраны (22), в промежуточном пространстве (32) в зоне расШирения (321), выполненном в виде ступеньки,под нажимной мембраной (22).6. Зубная щетка с насосом по п.1 или 2, отличающаяся тем, что нажимная мембрана (22) выполнена из материала, способного упруго восстанавливать свою форму.7. Зубная щетка с насосом по п.1 или 2, отличающаяся тем, что консольная часть (6) и контейнерная часть (11) выполнены с возможностью крепления к корпусной части (21) с помощью посадки с натягом, обеспечиваемой посредством поверхностей (27, 28) скольжения.8. Зубная щетка с насосом по п.1 или 2, отличающаяся тем, что консольная часть и контейнерная часть вьшолнены с возможностью крепления к корпусной части с помощью трубной резьбы.9. Зубная щетка с насосом по п.1 или 2, отличающаяся тем, что корпуса конца консольной части (6), расположенного у корпусной части(11) выполнены по существу цилиндрическими и что упругая нажимная мембрана (22) насосного устройства (2) выполнена, например, круглой или эллиптической таким образом, что она соответствует форме конгруэнтных участков корпусов консольной части, корпусной части и контейнерной части.10. Зубная щетка с насосом по п.1 или 2,отличающаяся тем, что контейнерная часть (11) выполнена с возможностью повторного наполНСНИЯ.
