Устройство на шприце

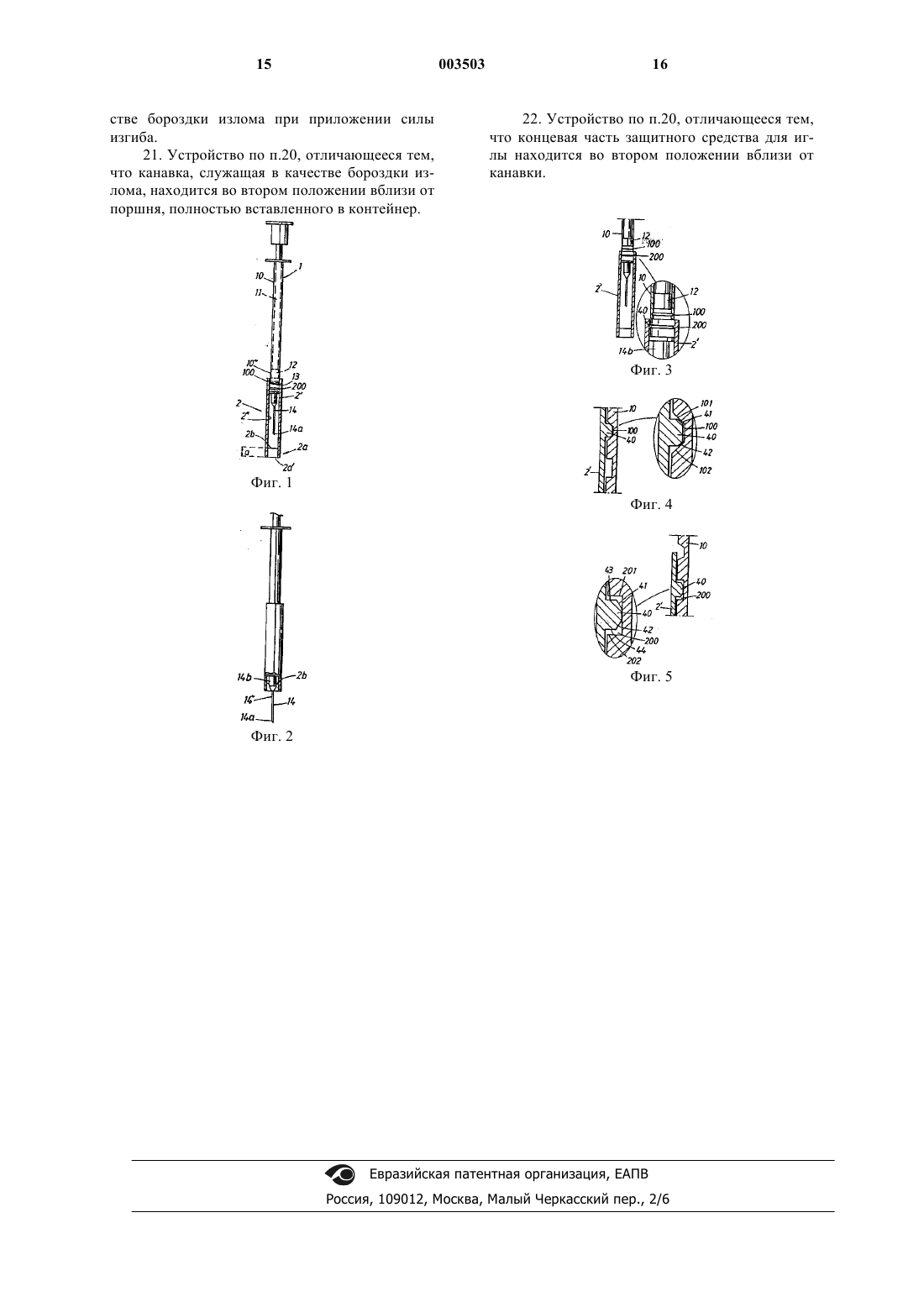

1 Настоящее изобретение относится к устройству на шприце, для которого разработано устройство для защиты иглы. Устройство для защиты иглы предназначено для взаимодействия со шприцем для подкожных инъекций, содержащим контейнер,поршень для возвратно-поступательного движения внутри контейнера и иглу, которая прикреплена или может быть прикреплена к одной концевой части контейнера. Кроме того, изобретение основано на использовании в упомянутом устройстве защитного средства для иглы в основном в форме трубки, причм обычно полой, круглой цилиндрической трубки, длина которой в осевом направлении несколько больше длины иглы. Точнее, настоящее изобретение предназначено для использования с защитным средством для иглы, в котором трубка имеет внутреннее радиальное поперечное сечение, соответствующее или, по меньшей мере, в основном соответствующее наружному радиальному поперечному сечению контейнера. Размеры поперечного сечения защитного средства для иглы позволяют установить устройство с возможностью перемещения в осевом направлении относительно контейнера из положения закрытия иглы в положение обнажения иглы или наоборот. Точнее, изобретение основано на устройстве, в котором перемещение в осевом направлении трубчатого защитного средства для иглы относительно контейнера может иметь два чтко определнных, отдельных установочных положения - первое положение, в котором защитное средство для иглы предназначено для защиты иглы и е кончика так, что свободный конец защитного средства для иглы или конец трубки располагается вблизи кончика иглы, и второе положение, в котором защитное средство для иглы предназначено для защиты иглы так, что свободный конец защитного средства для иглы или конец трубки находится на большем расстоянии от кончика иглы, в то время как защитное средство для иглы закрывает иглу и е кончик, причм предполагается, что в первом установочном положении будет оказано жсткое начальное сопротивление перемещению защитного средства для иглы относительно контейнера. Известный уровень техники В течение длительного времени предпринимаются меры для защиты людей, которым приходится обращаться со шприцами для подкожных инъекций и/или для отсасывания, от случайных ранений (от колющих ранений), и для этой цели предложено несколько различных конструкций защитных средств для иглы и устройств для защиты иглы. Такие защитные средства для иглы обычно с возможностью перемещения или удаления крепят к контейнеру шприца, при этом они 2 имеют удлиннную форму, позволяющую им в одном положении закрывать иглу и е кончик. Защитное средство для иглы удаляют до инъекции и/или отсасывания, чтобы обнажить иглу и е кончик. Для простоты приведнное ниже описание касается лишь инъекции жидкостей, хотя для любого квалифицированного специалиста в этой отрасли будет очевидно, что концепция"инъекции" в равной степени применима и к отсасыванию. Игла и е кончик, которые после инъекции остаются обнажнными, могут быть загрязнены возбудителями инфекций и, следовательно, могут передать серьзное заболевание человеку,который мог случайно пораниться об обнажнную иглу и е кончик. Известны различные виды устройств для защиты иглы, которые защищают человека от случайного ранения. Такие защитные средства в основном выполняют в виде трубки, при этом на свободном конце трубки имеется защитное уплотнение. Одно из таких защитных средств будет иметь форму втулки, которую легко можно удалить со шприца непосредственно перед инъекцией. В течение процесса выполнения инъекции эту втулку нужно удерживать отдельно. После инъекции защитное средство для иглы должно быть возвращено вручную на сво место поверх иглы, чтобы обеспечить защиту от непреднамеренного контакта с иглой. Втулке защитного средства для иглы этого типа придают такие размеры у е открытой части, чтобы осуществить наджное, но лгкое выполнение взаимодействия с той частью иглы,которая прикреплена к контейнеру. Другие известные конструкции защитных средств для иглы подвижны поверх контейнера и взаимодействуют с ним в течение проведения инъекции, а затем шприц для подкожных инъекций и защитное средство для иглы образуют единое целое. Настоящее изобретение относится к последней категории защитного средства для иглы. Ранее известные конструкции шприцев для выполнения подкожных инъекций с взаимосвязанным с ними защитным средством для иглы описаны и представлены в нижеуказанных публикациях патентов. Патент США 4425120 В этой публикации представлено и описано защитное средство (19) для иглы, которое в первом положении закрывает иглу (15) и е кончик (25), а во втором, смещнном вверх положении обнажает иглу и е кончик. Защитное средство (19) для иглы выполнено трубчатым, при этом у его свободного конца имеется отверстие (41), достаточно большое для возможности прохождения через него средства(24) удержания иглы или защитного средства(29) для иглы. Отверстие (41) может быть закрыто материалом, сквозь который проходит игла (15) и/или защитное средство (29) для иглы. Закрывающий материал предназначен в качестве уплотняющей концевой зоны трубчатого защитного средства для иглы и служит для уплотнения торцевой кромки или торцевой поверхности трубки. Патент США 2571653 В этой публикации представлено и описано защитное средство (1) для иглы, которое может совершать возвратно-поступательное перемещение между фиксированными положениями, то есть между положением закрытия иглы и положением е обнажения. Свободный конец защитного средства (1) для иглы выполнен коническим и имеет центральное отверстие, которое предназначено для охвата крепления (4) иглы. Патент США 4725267 Представленное здесь защитное средство имеет отверстие, то есть проход (58), при этом предполагается, что свободный конец (56) защитного средства (60) для иглы соответствует поперечному сечению иглы (14). Также известно защитное средство для иглы первоначально упомянутого типа, описанное и раскрытое в международной заявке на патентPCT/SE98/01673(WO99/17822). Точнее, изобретение относится к конструкции, в которой перемещение в осевом направлении защитного средства для иглы или трубки по отношению к контейнеру имеет два чтко определнных, отдельных установочных положения, то есть первое положение, в котором защитное средство для иглы должно защищать иглу и е кончик, а свободный конец защитного средства для иглы располагается вблизи от кончика иглы, и второе положение, в котором защитное средство для иглы должно защищать иглу и е кончик, а свободный конец защитного средства для иглы располагается на большем расстоянии от кончика иглы и в то же время защитное средство для иглы закрывает иглу и е кончик, при этом предполагается, что в первом установочном положении первоначально будет жсткое сопротивление перемещению защитного средства для иглы по отношению к контейнеру. Содержание публикации патента США 4801295 главным образом представляет собой часть известного уровня техники. В этой публикации представлено и описано устройство для защиты иглы, предназначенное для шприца, служащего для выполнения подкожных инъекций. В ней описан шприц для подкожных инъекций с защитным средством для иглы, которое может быть перемещено вдоль контейнера шприца, чтобы занять обычное первое положе 003503 4 ние, в котором защитное средство для иглы окружает иглу и обеспечивает ее защиту. Во втором положении на контейнере игла,по меньшей мере, частично обнажена. В третьем положении защитное средство для иглы перемещается так, что закрывает иглу,при этом оно запирается и, следовательно, жстко закрепляется, за счт чего эффективно предотвращается его повторное использование. На фиг. 1 показано положение, которое представляет собой первое положение, занимаемое защитным средством для иглы, на фиг. 2 - положение, при котором защитное средство для иглы обнажает иглу для е использования, а на фиг. 3 защитное средство для иглы показано в третьем положении, в котором оно зафиксировано. На фиг. 4 дополнительно показано запирание в первом положении согласно фиг. 1, на фиг. 5 запирание во втором положении согласно фиг. 2, а на фиг. 6 - запирание в третьем положении согласно фиг. 3. Можно видеть, что в положении согласно фиг. 4 имеется углубление 54 с наклонной поверхностью 56 для облегчения перемещения защитного средства 42 для иглы по отношению к контейнеру 32 при обнажении иглы 38 Соответствующим образом в положении согласно фиг. 5 показана полость 60 с наклонной поверхностью для возможности относительного перемещения, в то время как на фиг. 6 представлено взаимодействие с прямыми стеночными участками 64 стенок, чтобы охватить часть 52 при запирании и блокировании защитного средства для иглы в нижнем положении. Здесь показано использование двух параллельных направляющих канавок 48 и 50. Они вызывают необходимость поворота защитного средства для иглы по отношению к контейнеру,чтобы переместить защитное средство для иглы из второго положения в верхней части направляющей канавки 48 в третье положение в нижней части направляющей канавки 50. Раскрытие изобретения Технические проблемы Если принять во внимание те технические мероприятия, которые квалифицированный специалист в этой конкретной отрасли должен выполнить, чтобы обеспечить решение одной или более технических проблем, с которыми ей/ему приходится сталкиваться, то, с одной стороны, вначале необходимо чтко представлять себе те меры -и/или последовательность мер, которые должны быть предприняты для этой цели, и, с другой стороны, реализовать необходимое средство/необходимые средства для решения одной или более из упомянутых проблем. На этой основе будет очевидно, что перечисленные ниже технические проблемы имеют отношение к разработке настоящего изобретения. При рассмотрении известного уровня техники, который описан выше и, в частности, 5 представлен и описан в первоначально упомянутых международных заявках на патент, можно видеть, что техническая проблема заключается в разработке устройства для защиты иглы,которое вначале оказывает жсткое сопротивление перемещению защитного средства для иглы из чтко определнного первого положения в положение обнажения иглы, а после завершения инъекции может обеспечить приведение защитного средства для иглы в чтко определнное второе положение, причм с запиранием защитного средства для иглы в этом положении совместно с контейнером шприца, а также обеспечивается возможность растрескивания шприца по чтко отмеченной линии излома. Также очевидно, что в случае устройства для защиты иглы, в котором используемое защитное средство для иглы может занимать одно из двух или трх установочных положений по отношению к контейнеру, техническая проблема заключается в том, чтобы с помощью простых средств обеспечить условия, при которых кончик иглы может быть легко освобождн и обнажн, а после проведения инъекции может быть проведено повторное закрытие кончика иглы путм запирания защитного средства для иглы или трубки с контейнером, и в том, чтобы обозначить в первом положении линию излома. Также очевидно, что техническая проблема заключается в возможности реализации важных моментов и преимуществ, связанных только с снабжением упомянутого второго положения, предназначенного для запирания защитного средства для иглы по отношению к контейнеру, а в связи с этим и разламывания с получением двух отдельных частей, так чтобы игла была заключена в одной из этих частей. Также очевидно, что техническая проблема заключается в возможности реализации важных моментов и преимуществ, связанных с оснащением защитного средства для иглы запирающим выступом специальной формы, предназначенным для взаимодействия с углублением в контейнере, поперечной канавкой или наоборот,чтобы оказывать жсткое сопротивление перемещению защитного средства для иглы в положение обнажения иглы, с прохождением упомянутого первого положения при перемещении защитного средства для иглы во второе положение - положение защиты иглы, в котором происходит запирание защитного средства для иглы с контейнером, а также связанных с разламыванием, при котором образуются две отдельные части, при этом игла будет заключена в одной части, а поршень будет служить в качестве уплотнения другой части. Также очевидно, что техническая проблема заключается в возможности реализации важных моментов и преимуществ, связанных с наличием слегка скошенных кромок, либо, по меньшей мере, скосов, обращнных в определнном направлении по отношению к переме 003503 6 щению, на запирающем выступе устройства для защиты иглы. Также очевидно, что техническая проблема заключается в возможности реализации важных моментов и преимуществ, связанных с наличием углубления или канавки контейнера,имеющей скошенные кромки или, по меньшей мере, скосы, обращнные в одном направлении по отношению к перемещению, в упомянутом первом положении. Также очевидно, что техническая проблема заключается в возможности реализации важных моментов и преимуществ, связанных с наличием углубления или канавки контейнера,имеющей прямоугольные кромки или, по меньшей мере, кромки, обращнные в одном направлении относительно перемещения, в упомянутом втором положении. Также очевидно, что техническая проблема заключается в возможности реализации важных моментов и преимуществ, связанных с созданием условий, при которых защитное средство для иглы или трубка и контейнер становятся нераздельно соединнными в упомянутом втором положении. Также очевидно, что техническая проблема заключается в создании простыми средствами условий, при которых попытки устранения запирания, когда устройство для защиты иглы находится во втором, запертом положении,прежде всего приводят к разрушению контейнера в первом положении. Также очевидно, что техническая проблема заключается в том, чтобы создать условия,при которых линия излома будет находиться вблизи поршня и предпочтительно непосредственно под ним, когда поршень находится в самом нижнем положении. Кроме того, очевидно, что техническая проблема заключается в создании условий, при которых после разлома контейнера, когда была сделана попытка устранения запирания, одна часть будет содержать иглу, закрытую защитным средством для иглы, и при этом защитное средство для иглы будет заперто в его втором положении, в то время как вторая часть будет составлять большую часть контейнера с разрушенной поверхностью, целиком или частично закрытую поршнем. Решение В настоящем изобретении в качестве исходного устройства взято устройство для защиты иглы, предназначенное для шприца, служащего для выполнения подкожных инъекций, и содержащее защитное средство для иглы, причм упомянутое защитное средство для иглы предназначено для взаимодействия со шприцем,имеющим контейнер, поршень, который может совершать возвратно-поступательное перемещение внутри контейнера, и иглу, которая прикреплена или может быть прикреплена к одной концевой части контейнера, при этом защитное 7 средство для иглы в общем имеет форму трубки, длина которой в осевом направлении несколько больше длины иглы, и в других отношениях включает в себя отличительные признаки, упомянутые в вводной части. Изобретение также основано на том, что аксиальное перемещение защитного средства для иглы или трубки по отношению к контейнеру будет иметь, по меньшей мере, два отдельных, чтко определнных положения, то есть первое положение, в котором защитное средство для иглы или трубка защищает иглу и е кончик так, что свободный конец защитного средства для иглы или трубки располагается вблизи от кончика иглы, и второе положение, в котором защитное средство для иглы или трубка защищает иглу так, что свободная конечная часть защитного средства для иглы или трубки располагается на большем расстоянии от кончика иглы и в то же время защитное средство для иглы закрывает иглу и е кончик, причм предполагается, что в первом положении иглы будет жсткое сопротивление перемещению защитного средства для иглы или трубки относительно контейнера. С целью решения одной или более из вышеупомянутых технических проблем согласно настоящему изобретению предложено, чтобы контейнер был снабжен бороздками излома, так чтобы при воздействии на контейнер и защитное средство для иглы изгибающей нагрузки происходило разрушение и/или сгибание контейнера у упомянутых бороздок излома. Согласно предпочтительным вариантам осуществления изобретения, которые находятся в объме концепции изобретения, предложено,чтобы бороздки излома были ориентированы вблизи от упомянутого первого положения или находились в упомянутом первом положении. Предполагается, что при упомянутом разрушении и/или сгибании будут образованы две части или два элемента, при этом игла будет заключена в одном из этих элементов. Также предложено, чтобы упомянутое разрушение и/или сгибание приводило к формированию двух частей или элементов, так чтобы игла была заключена в одном элементе, а полностью опущенный поршень служил бы в качестве уплотнения второго элемента. Также предложено, чтобы трубка, служащая в качестве защитного средства для иглы,была выполнена таким образом, чтобы в упомянутом втором положении было снабжено неразрывное соединение и запирание защитного средства для иглы или трубки по отношению к контейнеру. В предложенных вариантах, находящихся в объме концепции изобретения, дополнительно предложено, чтобы защитное средство для иглы или трубка были снабжены запирающим выступом. 8 Также предложено, чтобы блокирующий выступ имел несколько скошенные кромки. В первом положении контейнер будет иметь канавку со скошенными кромками. Во втором положении контейнер будет иметь канавку с прямоугольными кромками. В упомянутом втором положении защитное средство для иглы или трубка и контейнер неразрывно соединены. В изобретении также предложено, чтобы любая попытка удаления защитного средства для иглы с контейнера с применением силы,когда они взаимодействуют во втором положении, приводила к разлому контейнера и к потере им способности выполнения инъекции. Кроме того, в изобретении предложено,чтобы разлом приводил к образованию одной части, в которой игла и е кончик закрыты защитным средством для иглы и соответственно заключены в нм, в то время как другая часть содержала бы контейнер, открытая концевая часть которого была уплотнена поршнем. Преимущества Основное преимущество, которое можно считать отличительным признаком устройства для шприца, выполненного согласно настоящему изобретению, заключается в том, что оно создат условия для того, чтобы при использовании простых средств получить защитное средство для иглы, которое может легко перемещаться вдоль контейнера шприца, предназначенного для подкожных инъекций. Скольжение защитного средства для иглы из первого положения вдоль контейнера для обнажения иглы и е кончика с целью проведения инъекции будет легко выполняться. После использования шприца будет возможность осуществить скольжение защитного средства для иглы поверх кончика иглы за первое положение ко второму положению, в котором защитное средство для иглы служит в качестве постоянной защиты, причм во втором положении происходит нераздельное соединение и запирание защитного средства для иглы и контейнера. Основные отличительные признаки устройства для защиты иглы, которое предназначено для шприца, служащего для подкожных инъекций, и выполнено согласно настоящему изобретению, указаны в отличительной части приведнного далее п.1 формулы изобретения. Краткое описание фигур Один из предложенных вариантов осуществления конструкции, демонстрирующий существенные отличительные признаки настоящего изобретения, далее будет описан более подробно со ссылками на прилагаемые фигуры, на которых: на фиг. 1 представлен вид сбоку шприца для подкожных инъекций с защитным средством для иглы, выполненным согласно изобретению, в первом положении защиты от иглы; 9 на фиг. 2 представлены шприц и защитное средство для иглы согласно фиг. 1 в положении,в которое защитное средство для иглы путм скольжения было отведено назад вдоль контейнера шприца, чтобы обнажить иглу; на фиг. 3 представлен вид сбоку шприца для подкожных инъекций с защитным средством для иглы, выполненным согласно изобретению и находящимся во втором положении защиты иглы после е использования; на фиг. 4 представлен увеличенный вид взаимодействия защитного средства для иглы с контейнером шприца в первом положении согласно фиг. 1; на фиг. 5 представлен увеличенный вид взаимодействия защитного средства для иглы с контейнером шприца во втором, запертом положении согласно фиг. 3. Описание предпочтительных вариантов осуществления конструкции На фиг. 1 представлен вид сбоку шприца 1 для подкожных инъекций, к которому прикреплено устройство 2 для защиты иглы, выполненное согласно изобретению. Представленный здесь шприц 1 для подкожных инъекций имеет контейнер 10 со штоком 11,который сообщает возвратно-поступательное движение поршню 12, находящемуся внутри контейнера 10. Также представлена игла 14, прикреплнная (или в некоторых случаях имеющая возможность крепления) к одной концевой части 13 контейнера. На фиг. 1 показано, что защитное средство 2' для иглы в устройстве 2 в общем имеет форму трубки с круглым поперечным сечением, длина которой в осевом направлении несколько больше, чем длина иглы 14. Должна быть снабжена такая длина, чтобы защитное средство 2' для иглы закрывало как иглу 14, так и одну из концевых частей 13 контейнера, и при этом обеспечивало свободный доступ к кончику 14 а иглы. Защитное средство 2' для иглы в основном состоит из трубчатого элемента 2' с внутренним радиальным поперечным сечением, форма которого соответствует или, по меньшей мере, по существу соответствует форме наружного радиального поперечного сечения контейнера 10. Защитное средство 2' для иглы, например,в форме упомянутой трубки 2', имеет возможность перемещения в осевом направлении по отношению к контейнеру 10 из положения закрытия иглы 14 согласно фиг. 1 в положение обнажения иглы согласно фиг. 2, либо наоборот. У концевой части 2 а, обращнной в сторону от контейнера 10, защитное средство 2' для иглы снабжено тонкой мембраной 2b, уплотняющей трубку по е внутреннему поперечному сечению."Тонкая мембрана" 2b представляет собой мембрану, толщина которой значительно меньше толщины материала трубки 2'. Защитное средство 2' для иглы по существу состоит из отрезка трубки, имеющего круглое поперечное сечение с постоянным радиусом, и мембраны 2b, уплотняющей/отсекающей внутреннее поперечное сечение отрезка трубки. Предполагается, что внутренняя круговая поверхность 2" трубки 2' будет слегка фрикционно взаимодействовать с наружной круговой поверхностью 10" контейнера 10. Упомянутая мембрана 2b должна быть изготовлена из пластмассы и иметь такую толщину, чтобы перемещение трубки 2' вдоль контейнера 10 для обнажения иглы 14 согласно фиг. 2 приводило к прохождению кончика 14 а иглы сквозь упомянутую мембрану 2b, чтобы тем самым обеспечить готовность шприца 1 для использования (согласно фиг. 2), причм как для инъекции жидкости, находящейся в контейнере 10, так и для отсасывания жидкости с целью е анализа. Предпочтительно, чтобы свойства материала мембраны соответствовали свойствам материала, из которого изготовлена трубка, при этом также предпочтительно, чтобы защитное средство для иглы можно было изготавливать посредством одной операции. Предпочтительно, чтобы толщина мембраны 2b составляла менее 0,5 мм, а более предпочтительно, чтобы она находилась между 0,1 и 0,3 мм, при этом материал должен обеспечивать возможность формирования в нм отверстия кончиком 14 а иглы, а периферийная кромочная зона отверстия с снабжением уплотнения должна быть прижата к наружной поверхности 14" иглы 14. Эластичность материала мембраны также должна обеспечивать возможность растяжения мембраны 2b вокруг крепжной части 14b иглы 14, как показано на фиг. 2, без е разрыва. Далее со ссылками на фиг. 2 и 3 будут более подробно описаны различные альтернативные установочные положения защитного средства для иглы и контейнера. Однако следует обратиться к первоначально упомянутым международным заявкам на патент, которые можно считать частью настоящего изобретения, для подробного рассмотрения базовых предпосылок для создания настоящего изобретения. На фиг. 1, 3, 4, и 5 показано, что защитное средство 2' для иглы или трубка при перемещении в осевом направлении по отношению к контейнеру может занимать два отдельных, чтко определнных положения - первое положение согласно фиг. 1 и 4, в котором защитное средство для иглы или трубка должны защищать иглу и е кончик так, что свободный конец защитного средства для иглы располагается вблизи от кончика иглы, и второе положение согласно фиг. 3 и 5, в котором защитное средство для 11 иглы или трубка защищает иглу так, что свободный конец трубки находится на большем расстоянии от кончика 14 а иглы, закрывая иглу 14 и е кончик 14 а. Предполагается, что в упомянутом первом положении (фиг. 1) будет оказано жсткое начальное сопротивление перемещению защитного средства 2' для иглы по отношению к контейнеру 10, а затем потребуется незначительное усилие для перемещения защитного средства 2' для иглы в положение, показанное на фиг. 2. Первое положение представляет собой положение, в котором шприц для подкожных инъекций не используют для подачи лекарственного средства, при этом взаимодействие между защитным средством для иглы и контейнером заключается в креплении с защлкиванием. Хотя положение согласно фиг. 2 можно считать положением защитного средства для иглы относительно контейнера, это положение не будет предметом для дополнительных комментариев, поскольку устройство для защиты иглы допускает положение обнажения иглы и е кончика, и, соответственно, в данном случае не будет обеспечивать защиту в смысле целей изобретения. Точнее, предложено, чтобы упомянутое второе положение (фиг. 3) обеспечивало возможность запирания защитного средства 2' для иглы по отношению к контейнеру 10. Такое запирание означает, что даже если используют значительную силу для перемещения защитного средства для иглы на контейнере в направлении вытеснения, эта сила не сможет перемещать защитное средство 2' для иглы по отношению к контейнеру 10 без значительных изменений материала, причм настолько обширных изменений, что шприц придет в состояние, при котором он окажется непригодным для использования. Точнее, защитному средству 2' для иглы и контейнеру 10 приданы такие размеры, что посредством упомянутой силы происходит разрушение устройства. Попытки воздействия на шприц для подкожных инъекций путм приложения силы изгиба между контейнером и устройством для защиты иглы также приведут к разрушению всего шприца. Может оказаться целесообразным придание контейнеру 10 таких размеров, чтобы он изгибался посредством разрушающей силы у углубления, которое должно быть предусмотрено для первого положения. В представленном варианте осуществления конструкции предложено, чтобы для этой цели защитное средство 2' для иглы было снабжено запирающим выступом 40. Запирающий выступ 40 должен иметь несколько скошенные кромки 41, 42. В упомянутом первом положении согласно фиг. 4 контейнер 10 имеет канавку 100 со ско 003503 12 шенными или с закруглнными кромками 101,102, обеспечивающими возможность скольжения запирающего выступа 40 вдоль и поверх кромок 101, 102 с некоторым сопротивлением. В упомянутом втором положении согласно фиг. 5 контейнер 10 имеет канавку 200 с квадратными кромками 201, 202, показанными здесь в виде прямоугольных кромок. В упомянутом втором положении защитное средство 2' для иглы и контейнер 10 должны быть нераздельно соединены. Это показано со скосами 41, 42, настолько узкими, что прямоугольные участки 43, 44 будут примыкать к кромкам соответственно 201 и 202. Может оказаться целесообразным использование выступа 40, длина которого в продольном направлении несколько меньше, чем расстояние между поверхностями 201, 202. В положении, показанном на фиг. 3, канавка может быть расположена вблизи от верхней части защитного средства 2' для иглы и может быть в некоторой степени закрыта упомянутой частью. Хотя в варианте осуществления конструкции показано, что защитное средство 2' для иглы снабжено выступом 40 или кромкой, а контейнер 10 имеет соответствующее углубление или канавку, может быть снабжен выступом или кромкой контейнер и наоборот. Особо следует отметить, что если шприц подвергают воздействию силы изгиба, то защитное средство для иглы и нижняя часть контейнера должны быть выполнены и прикреплены так, как показано на фиг. 3, чтобы разрывные трещины появлялись у канавки 100 в первом положении. Эта канавка должна быть расположена немного ниже поршня 12 и несколько выше защитного средства для иглы. Разрушение контейнера у углубления 100 может привести к образованию двух частей,одна из которых охватывает иглу, е крепление и нижнюю часть контейнера. Эта часть будет представлять собой закрытый узел, в котором обеспечено запирание 200 защитного средства для иглы с контейнером. Вторая часть будет содержать верхнюю часть контейнера, шток и опущенный поршень,который будет служить в качестве торцевого уплотнения. Очевидно, что изобретение не ограничено описанным выше вариантом осуществления конструкции, который представлен в качестве примера, и в объме концепции изобретения может быть изменено так, как определено в приведнных ниже пунктах формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство на шприце для подкожных инъекций, состоящее из устройства для защиты иглы с защитным средством для иглы, при этом 13 шприц имеет контейнер, удерживающий шток,который сообщает возвратно-поступательное движение поршню, находящемуся в контейнере,и иглу, которая прикреплена или может быть прикреплена к одной из концевых частей контейнера, причм защитное средство для иглы в основном имеет форму трубки, длина которой в осевом направлении несколько больше длины иглы, при этом трубка, служащая в качестве защитного средства для иглы, имеет форму внутреннего радиального поперечного сечения,соответствующую или, по меньшей мере, в основном соответствующую форме наружного радиального поперечного сечения контейнера,причм защитное средство для иглы установлено с возможностью перемещения в осевом направлении вдоль контейнера из положения закрытия иглы в положение обнажения иглы или наоборот, при этом при осевом перемещении защитного средства для иглы по отношению к контейнеру обеспечены, по меньшей мере, два отдельных, чтко определнных положения первое положение, в котором защитное средство для иглы защищает иглу и е кончик так, что свободный конец защитного средства для иглы находится вблизи от кончика иглы, и второе положение, в котором защитное средство для иглы защищает иглу и е кончик так, что свободный конец защитного средства для иглы находится на большем расстоянии от кончика иглы и при этом защитное средство для иглы вс ещ закрывает иглу и е кончик, причм предусмотрено, что в первом положении обеспечено некоторое сопротивление перемещению защитного средства для иглы из этого положения,отличающееся тем, что контейнер снабжен, по меньшей мере, одной бороздкой излома, при этом напряжение изгиба, оказываемое на контейнер и защитное средство для иглы, приводит к разрушению и/или изгибу контейнера у бороздки излома. 2. Устройство по п.1, отличающееся тем,что бороздка излома примыкает к первому положению и составляет это положение. 3. Устройство по п.1 или 2, отличающееся тем, что разрушение и/или изгиб приводят к формированию двух частей или элементов, при этом игла будет заключена внутри одного элемента. 4. Устройство по п.1 или 2, отличающееся тем, что разрушение и/или изгиб приводят к формированию двух частей или элементов, при этом игла будет заключена внутри одного элемента, а полностью надавленный поршень служит в качестве уплотнения для второго элемента. 5. Устройство по п.1, отличающееся тем,что второе положение предназначено для запирания защитного средства для иглы с контейнером. 14 6. Устройство по п.1, отличающееся тем,что защитное средство для иглы снабжено запирающим выступом. 7. Устройство по п.6, отличающееся тем,что запирающий выступ имеет несколько скошенные кромки. 8. Устройство по п.1, отличающееся тем,что контейнер имеет углубление и/или канавку со скошенными кромками для первого положения. 9. Устройство по п.1, отличающееся тем,что контейнер имеет углубление и/или канавку с кромками, выполненными под прямым углом,для второго положения. 10. Устройство по п.1, отличающееся тем,что во втором положении защитное средство для иглы и контейнер неразделимо соединены. 11. Устройство по п.1, отличающееся тем,что первая концевая часть защитного средства для иглы, обращнная в сторону от мембраны,снабжена первой частью состоящего из двух частей соединительного элемента между защитным средством для иглы и контейнером. 12. Устройство по п.11, отличающееся тем,что первая часть состоит из внутренней радиальной и/или осевой канавки или кромки. 13. Устройство по п.10 или 11, отличающееся тем, что вторая часть соединительного элемента контейнера состоит из радиальной и/или осевой кромки или канавки. 14. Устройство по п.12 или 13, отличающееся тем, что кромка находится вблизи от упомянутой концевой части. 15. Устройство по пп.1, 6 или 11, отличающееся тем, что материал и размеры защитного средства для иглы, по меньшей мере, у первой концевой части, таковы, что обеспечивают возможность расширения защитного средства для иглы поверх упомянутой кромки. 16. Устройство по п.1 или 6, отличающееся тем, что первая концевая часть защитного средства для иглы, обращнная в сторону от мембраны, снабжена первой частью состоящего из двух частей соединительного устройства, при этом контейнер имеет две других части соединительного устройства, отстоящих друг от друга в осевом направлении. 17. Устройство по п.1, отличающееся тем,что мембрана (2b) защитного средства для иглы находится внутри защитного средства (2') для иглы на расстоянии 2-10 мм, а предпочтительно 3-5 мм от концевой поверхности трубки. 18. Устройство по п.1 или 17, отличающееся тем, что мембрана прикреплена к защитному средству для иглы посредством кольцеобразной арматуры. 19. Устройство по п.1, отличающееся тем,что защитное средство для иглы изготовлено из прозрачной пластмассы. 20. Устройство по п.1, отличающееся тем,что канавка первого положения служит в каче 15 стве бороздки излома при приложении силы изгиба. 21. Устройство по п.20, отличающееся тем,что канавка, служащая в качестве бороздки излома, находится во втором положении вблизи от поршня, полностью вставленного в контейнер. 16 22. Устройство по п.20, отличающееся тем,что концевая часть защитного средства для иглы находится во втором положении вблизи от канавки.
