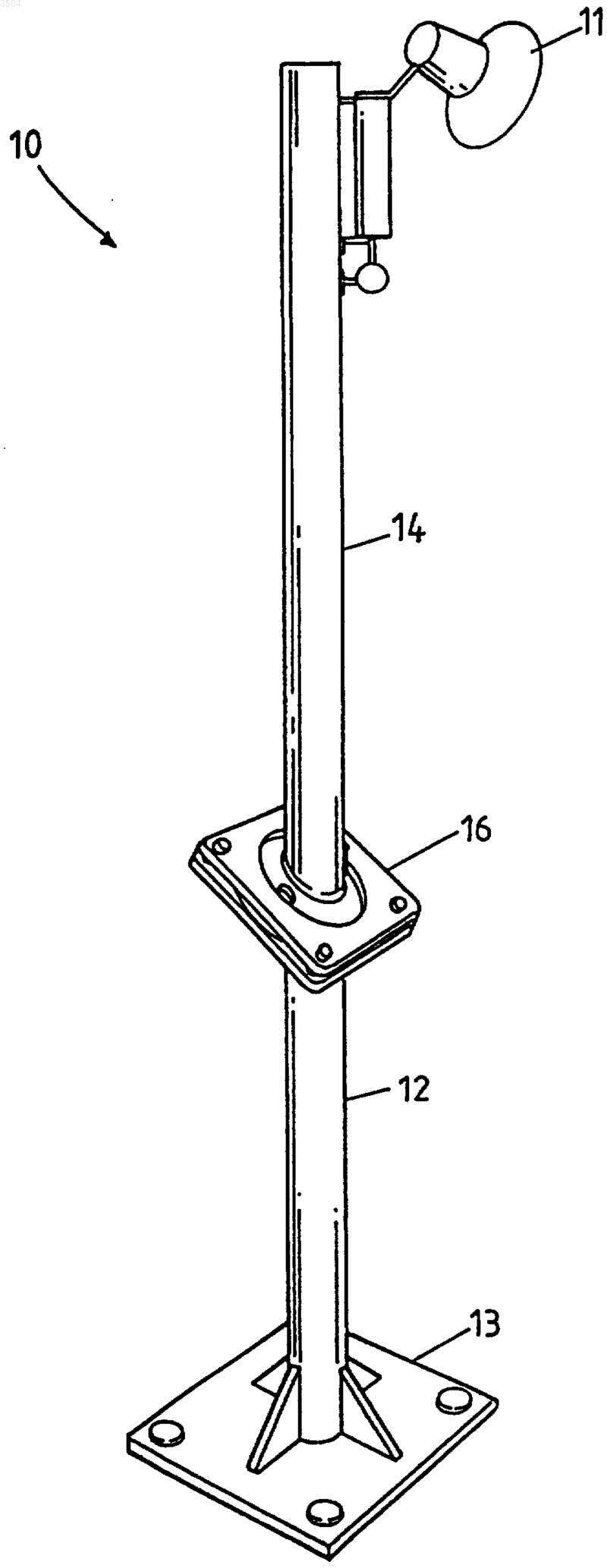

Удлиненный элемент, имеющий взаимосвязанные поворотные участки

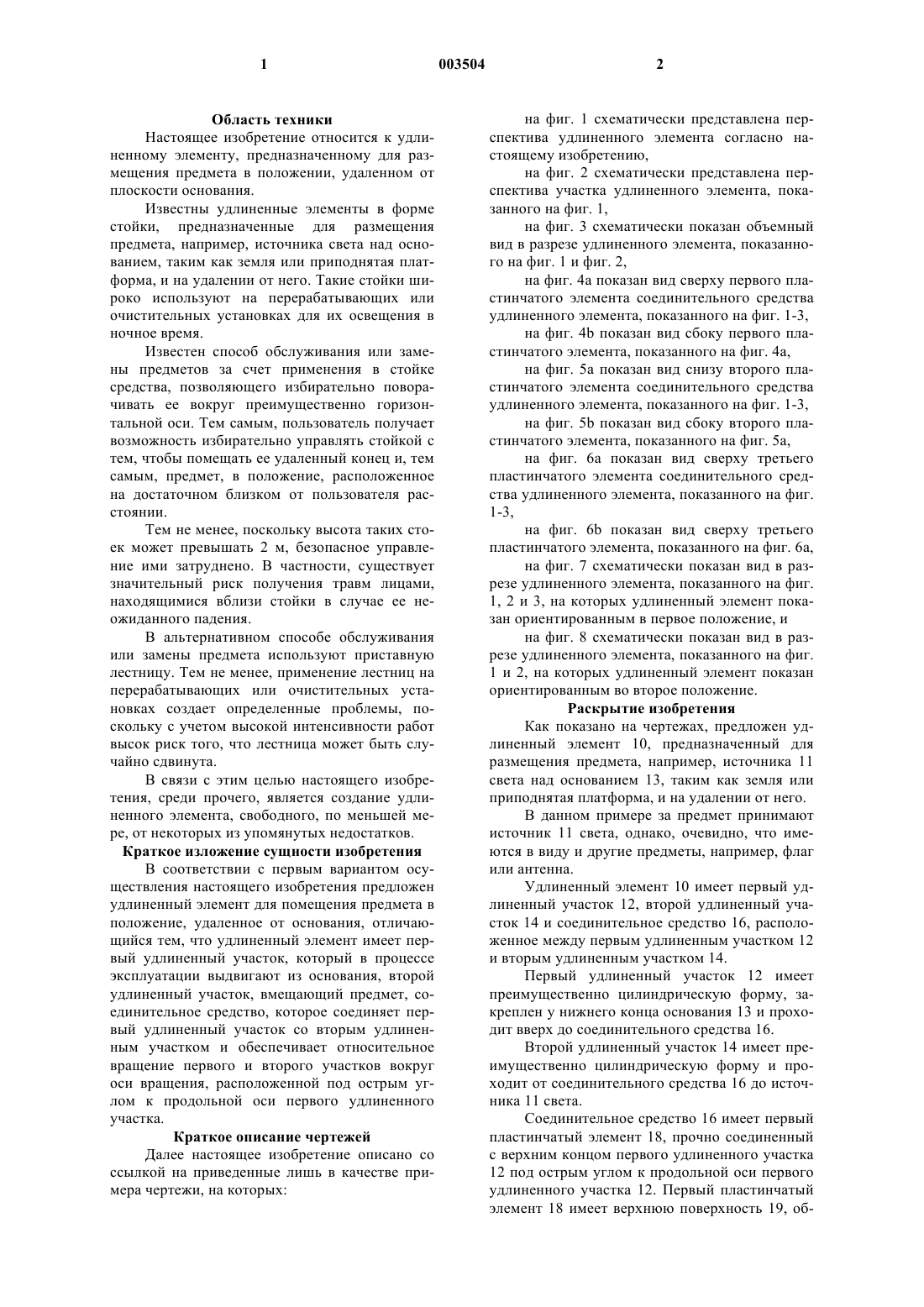

1 Область техники Настоящее изобретение относится к удлиненному элементу, предназначенному для размещения предмета в положении, удаленном от плоскости основания. Известны удлиненные элементы в форме стойки, предназначенные для размещения предмета, например, источника света над основанием, таким как земля или приподнятая платформа, и на удалении от него. Такие стойки широко используют на перерабатывающих или очистительных установках для их освещения в ночное время. Известен способ обслуживания или замены предметов за счет применения в стойке средства, позволяющего избирательно поворачивать ее вокруг преимущественно горизонтальной оси. Тем самым, пользователь получает возможность избирательно управлять стойкой с тем, чтобы помещать ее удаленный конец и, тем самым, предмет, в положение, расположенное на достаточном близком от пользователя расстоянии. Тем не менее, поскольку высота таких стоек может превышать 2 м, безопасное управление ими затруднено. В частности, существует значительный риск получения травм лицами,находящимися вблизи стойки в случае ее неожиданного падения. В альтернативном способе обслуживания или замены предмета используют приставную лестницу. Тем не менее, применение лестниц на перерабатывающих или очистительных установках создает определенные проблемы, поскольку с учетом высокой интенсивности работ высок риск того, что лестница может быть случайно сдвинута. В связи с этим целью настоящего изобретения, среди прочего, является создание удлиненного элемента, свободного, по меньшей мере, от некоторых из упомянутых недостатков. Краткое изложение сущности изобретения В соответствии с первым вариантом осуществления настоящего изобретения предложен удлиненный элемент для помещения предмета в положение, удаленное от основания, отличающийся тем, что удлиненный элемент имеет первый удлиненный участок, который в процессе эксплуатации выдвигают из основания, второй удлиненный участок, вмещающий предмет, соединительное средство, которое соединяет первый удлиненный участок со вторым удлиненным участком и обеспечивает относительное вращение первого и второго участков вокруг оси вращения, расположенной под острым углом к продольной оси первого удлиненного участка. Краткое описание чертежей Далее настоящее изобретение описано со ссылкой на приведенные лишь в качестве примера чертежи, на которых: 2 на фиг. 1 схематически представлена перспектива удлиненного элемента согласно настоящему изобретению,на фиг. 2 схематически представлена перспектива участка удлиненного элемента, показанного на фиг. 1,на фиг. 3 схематически показан объемный вид в разрезе удлиненного элемента, показанного на фиг. 1 и фиг. 2,на фиг. 4 а показан вид сверху первого пластинчатого элемента соединительного средства удлиненного элемента, показанного на фиг. 1-3,на фиг. 4b показан вид сбоку первого пластинчатого элемента, показанного на фиг. 4 а,на фиг. 5 а показан вид снизу второго пластинчатого элемента соединительного средства удлиненного элемента, показанного на фиг. 1-3,на фиг. 5b показан вид сбоку второго пластинчатого элемента, показанного на фиг. 5 а,на фиг. 6 а показан вид сверху третьего пластинчатого элемента соединительного средства удлиненного элемента, показанного на фиг. 1-3,на фиг. 6b показан вид сверху третьего пластинчатого элемента, показанного на фиг. 6 а,на фиг. 7 схематически показан вид в разрезе удлиненного элемента, показанного на фиг. 1, 2 и 3, на которых удлиненный элемент показан ориентированным в первое положение, и на фиг. 8 схематически показан вид в разрезе удлиненного элемента, показанного на фиг. 1 и 2, на которых удлиненный элемент показан ориентированным во второе положение. Раскрытие изобретения Как показано на чертежах, предложен удлиненный элемент 10, предназначенный для размещения предмета, например, источника 11 света над основанием 13, таким как земля или приподнятая платформа, и на удалении от него. В данном примере за предмет принимают источник 11 света, однако, очевидно, что имеются в виду и другие предметы, например, флаг или антенна. Удлиненный элемент 10 имеет первый удлиненный участок 12, второй удлиненный участок 14 и соединительное средство 16, расположенное между первым удлиненным участком 12 и вторым удлиненным участком 14. Первый удлиненный участок 12 имеет преимущественно цилиндрическую форму, закреплен у нижнего конца основания 13 и проходит вверх до соединительного средства 16. Второй удлиненный участок 14 имеет преимущественно цилиндрическую форму и проходит от соединительного средства 16 до источника 11 света. Соединительное средство 16 имеет первый пластинчатый элемент 18, прочно соединенный с верхним концом первого удлиненного участка 12 под острым углом к продольной оси первого удлиненного участка 12. Первый пластинчатый элемент 18 имеет верхнюю поверхность 19, об 3 ращенную в противоположную сторону от первого удлиненного участка 12. Соединительное средство дополнительно имеет второй пластинчатый элемент 20, прочно соединенный с нижним концом второго удлиненного участка 14 под острым углом к продольной оси второго удлиненного участка 14. Второй пластинчатый элемент 20 имеет нижнюю поверхность 21, обращенную в противоположную сторону от второго удлиненного участка 14. Острый угол, образованный первый пластинчатым элементом 18, предпочтительно, равен углу, образованному вторым пластинчатым элементом 20, и предпочтительно находится в пределах 30-60. Соединительное средство 16 также имеет средство фиксации, имеющее третий пластинчатый элемент 22, расположенный отдельно от первого удлиненного участка 12 и второго удлиненного участка 14. Первый, второй и третий пластинчатый элементы 18, 20 и 22 более подробно проиллюстрированы на фиг. 4, 5 и 6. Первый пластинчатый элемент 18 имеет первый участок 23 преимущественно прямоугольной формы, который имеет первое отверстие 24, расположенное преимущественно по центру, и четыре вторых отверстия 26, каждое из которых расположено вблизи углов первого прямоугольного участка 23. Второй пластинчатый элемент 20 имеет участок 27 преимущественно круглой формы и цилиндрический участок 28, расположенный преимущественно по центру. Цилиндрический участок 28 прочно соединен с участком 27 круглой формы и проходит в направлении наружу от нижней поверхности второго пластинчатого элемента 20. Наружный диаметр участка круглой формы незначительно уступает диаметру первого отверстия 24. Третий пластинчатый элемент 22 имеет второй участок 30 преимущественно прямоугольной формы, который имеет третье отверстие 32, расположенное преимущественно по центру, и четыре четвертых отверстия 34, каждое из которых расположено вблизи углов первого прямоугольного участка 30. Диаметр третьего отверстия 32 превышает диаметр второго удлиненного участка 14. Диаметр четвертых отверстий 24 равен диаметру второго отверстия 26. Первый и второй пластинчатый элементы 18, 20 пригнаны друг к другу таким образом, что верхняя поверхность 19 первого пластинчатого элемента 18 примыкает к нижней поверхности 21 второго пластинчатого элемента 20, за счет чего цилиндрический участок 28 второго пластинчатого элемента 20 входит в контакте первым отверстием 24 в первом пластинчатом элементе 18, как показано стрелками А на фиг. 3. Третий пластинчатый элемент 22 помещен над вторым элементом 20, как показано стрелками В на фиг. 3, за счет чего первый, второй и третий элементы 18, 20, 22 расположены 4 относительно друг друга, как это показано на фиг. 7. Первый, второй и третий пластинчатые элементы 18, 20, 22 зафиксированы относительно друг друга регулируемым соединительным средством 36, в данном примере, при помощи гаек и болтов, проходящих через вторые и четвертые отверстия 26, 34 в первом и третьем пластинчатых элементах 18, 22, соответственно. Регулируемое соединительное средство 36 ограничивает вращение первого и третьего пластинчатых элементов 18, 22 относительно друг друга и избирательно разрешает или ограничивает вращение второго пластинчатого элемента 20 и, тем самым, второго удлиненного участка 14 вокруг оси, перпендикулярной верхней поверхности 19 первого пластинчатого элемента 18. Очевидно, что когда соединительное средство 36 ослаблено, второй пластинчатый элемент 20 и второй удлиненный участок 14, соединенный со вторым пластинчатым элементом 20, могут свободно вращаться относительно первого и третьего пластинчатых элементов 18,22 и, тем самым, относительно первого удлиненного участка 12, тогда как первый и третий пластинчатый элементы 18, 22 остаются неподвижными относительно друг друга. Когда регулируемое соединительное средство 36 введено в действие, второй удлиненный участок 14 и второй пластинчатый элемент 20 не могут свободно вращаться относительно первого и третьего пластинчатых элементов 18, 22. Очевидно, что вращению способствует достаточно большой диаметр третьего отверстия 32, за счет чего второй участок может свободно поворачиваться на 360. Соединительное средство 16 может иметь второе средство фиксации, представляющее собой штыревой элемент 38. В данном варианте осуществления изобретения второй пластинчатый элемент 20 имеет два пятых отверстия 40. Пятые отверстия 40 расположены напротив друг друга вокруг цилиндрического участка 28 и соответственно равноудалены от цилиндрического участка 28. Расстояние от пятых отверстий 40 до центра цилиндрического участка 28 превышает радиус второго удлиненного участка 14 и уступает радиусу третьего отверстия,как показано на фиг. 1. Первый пластинчатый элемент 18 имеет множество шестых отверстий 42. Диаметр шестых отверстий 42 равен диаметру пятых отверстий 40. Расстояние от каждого шестого отверстия 42 до центра первого отверстия 24 преимущественно равно расстоянию от пятых отверстий до центра цилиндрического участка 28. Пятые и шестые отверстия 40 и 42 расположены таким образом, что когда первый и второй пластинчатый элементы ориентированы определенным образом, пятое отверстие 40 совмещено с шестым отверстием 42, за счет чего 5 образуется отверстие, в которое входит штыревой элемент 38. В процессе стандартной эксплуатации удлиненному элементу 10 придают первую ориентацию, показанную на фиг. 1 и 7, в которой первый и второй удлиненные участки 12, 14 преимущественно параллельны друг другу, а источник 11 света находится в удаленном от основания 13 положении. При необходимости провести обслуживание или замену источника 11 света штыревой элемент 38 удаляют и не полностью ослабляют регулируемое соединительное средство 36 с тем, чтобы допустить вращение второго пластинчатого элемента 20 относительно первого и третьего пластинчатых элементов 18, 22. За этот счет пользователь может свободно придать удлиненному элементу 10 вторую ориентацию,как это показано на фиг. 8, в которой второй удлиненный участок 14 расположен преимущественно под углом 90 к первому удлиненному участку 12, а источник 11 света расположен в более близком к основанию 13 положении. Затем штыревой элемент 38 вводят в пятое отверстие 40, совмещенное с шестым отверстием 42. При второй ориентации удлиненного элемента 10 за счет выбора соответствующего положения соединительного средства относительно первого и второго удлиненных участков 12,14 выбирают такое расстояние между вторым удлиненным участком 14 и основанием 13, чтобы второй удлиненный участок 14 располагался достаточно близко к основанию 13 и пользователь мог осуществить обслуживание или замену источника 11 света, но в тоже время на достаточном удалении от основания 13 во избежание получения повреждения лицами, находящимися вблизи удлиненного элемента 10, в случае отказа средства фиксации, когда удлиненный элемент 10 находится в первом положении. Очевидно, что в приведенных выше примерах для подачи электропитания на источник 11 света предусмотрены электрические провода. Провода могут проходить внутри первого и второго удлиненного участков 12, 14 от основания 13 до источника 11 света. В таком случае уменьшается вероятность их повреждения в процессе эксплуатации. Несмотря на то, что в данном варианте осуществления изобретения первый и второй удлиненные участки 12, 14 имеют преимущественно цилиндрическую форму, очевидно, что они могут состоять из элементов, имеющих любую соответствующую форму поперечного сечения, например, квадратную. При этом важно,чтобы наружная поверхность второго удлиненного участка 14 не ограничивала вращение второго удлиненного участка 14 внутри третьего отверстия 32 третьего пластинчатого элемента 22. Изменения и варианты осуществления изобретения, очевидные для специалистов в 6 данной области техники, считаются входящими в объем настоящего изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Удлиненный элемент для помещения предмета в положение, удаленное от основания,отличающийся тем, что удлиненный элемент имеет внутренний удлиненный участок, который в процессе эксплуатации выдвигают из основания, наружный удлиненный участок, вмещающий предмет, и соединительное средство,которое соединяет внутренний удлиненный участок с наружным удлиненным участком и обеспечивает относительное вращение внутреннего и наружного участков вокруг оси вращения,расположенной под острым углом к продольной оси внутреннего удлиненного участка. 2. Удлиненный элемент по п.1, отличающийся тем, что наружный удлиненный участок способен перемещаться между первым положением, в котором наружный удлиненный участок расположен преимущественно параллельно внутреннему удлиненному участку, и вторым положением, в котором наружный удлиненный участок расположен преимущественно перпендикулярно внутреннему удлиненному участку. 3. Удлиненный элемент по п.1 или 2, отличающийся тем, что острый угол составляет от 30 до 60. 4. Удлиненный элемент по любому из предшествующих пунктов, отличающийся тем,что соединительное средство имеет первый пластинчатый элемент, прочно соединенный с концом внутреннего удлиненного элемента, удаленным от основания, и второй пластинчатый элемент, прочно соединенный с концом наружного удлиненного элемента, удаленным от предмета, при этом в процессе эксплуатации первый пластинчатый элемент примыкает к второму пластинчатому элементу. 5. Удлиненный элемент по п.4, отличающийся тем, что первый пластинчатый элемент имеет верхнюю поверхность, а второй пластинчатый элемент имеет нижнюю поверхность, при этом в процессе эксплуатации верхняя поверхность первого пластинчатого элемента примыкает к нижней поверхности второго пластинчатого элемента, а ось вращения проходит перпендикулярно верхней поверхности первого пластинчатого элемента. 6. Удлиненный элемент по п.4 или 5, отличающийся тем, что соединительное средство имеет средство фиксации, способное с возможностью ослабления фиксировать первый пластинчатый элемент и второй пластинчатый элемент таким образом, что в процессе эксплуатации, когда первый и второй пластинчатый элементы зафиксированы средством фиксации,относительное вращение первого и второго удлиненных элементов ограничено. 7 7. Удлиненный элемент по п.6, отличающийся тем, что средство фиксации имеет третий пластинчатый элемент, который имеет расположенное по центру отверстие и в процессе эксплуатации помещается вблизи наружного удлиненного участка и примыкает ко второму пластинчатому элементу, при этом предусмотрено регулируемое соединительное средство, соединяющее первый пластинчатый элемент и третий пластинчатый элемент таким образом, что при затягивании регулируемого соединительного средства срабатывает средство фиксации. 8. Удлиненный элемент по любому из пп.4-7, отличающийся тем, что первый пластинчатый элемент имеет, по меньшей мере, одно отверстие, второй пластинчатый элемент имеет,по меньшей мере, одно отверстие, при этом,когда первый удлиненный участок и второй удлиненный участок находятся в определенном положении, отверстие в первом пластинчатом элементе примыкает к отверстию во втором пластинчатом элементе, а соединительное средство имеет штыревой элемент, который в процессе эксплуатации помещается внутри отверстия в первом пластинчатом элементе и отверстия во втором пластинчатом элементе, тем самым, ограничивая относительное вращение 8 внутреннего и наружного удлиненных элементов. 9. Удлиненный элемент по п.8, отличающийся тем, что второй пластинчатый элемент имеет первое отверстие и второе отверстие, при этом в результате вращения наружного удлиненного элемента относительно внутреннего удлиненного элемента отверстие в первом пластинчатом элементе, первоначально примыкавшее к первому отверстию во втором пластинчатом элементе, оказывается в положении, в котором оно примыкает к второму отверстию во втором пластинчатом элементе. 10. Удлиненный элемент по любому из предшествующих пунктов, отличающийся тем,что соединительное средство имеет цилиндрический участок, ось которого совпадает с осью вращения и который отходит от одного, внутреннего или наружного удлиненного участка либо входит в отверстие, имеющееся в другом,внутреннем или наружном удлиненном участке. 11. Удлиненный элемент по любому из предшествующих пунктов, отличающийся тем,что предмет представляет собой источник света. 12. Удлиненный элемент по любому из предшествующих пунктов, отличающийся тем,что внутренний удлиненный участок установлен на поверхности основания.
