Запорно-контрольное устройство

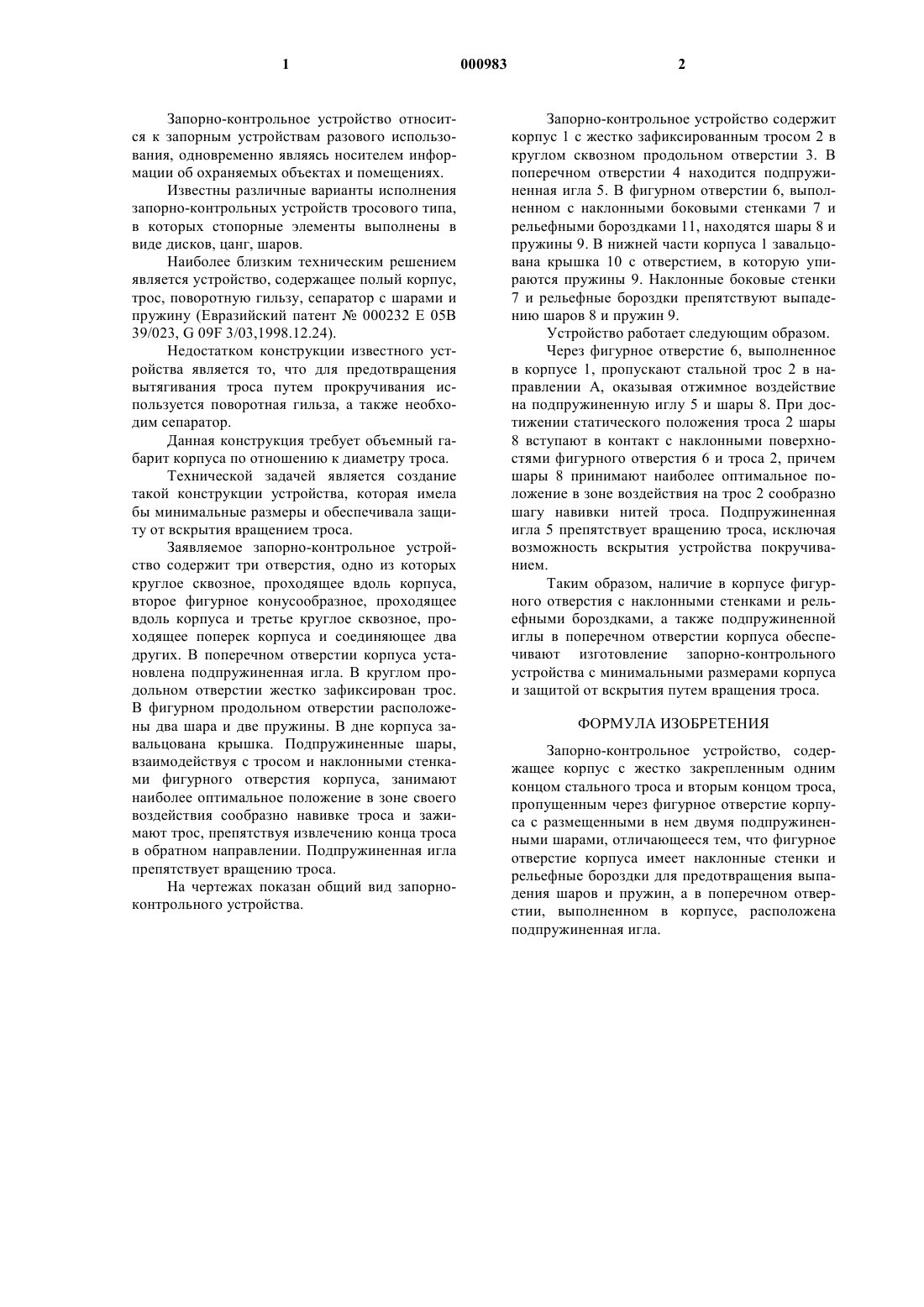

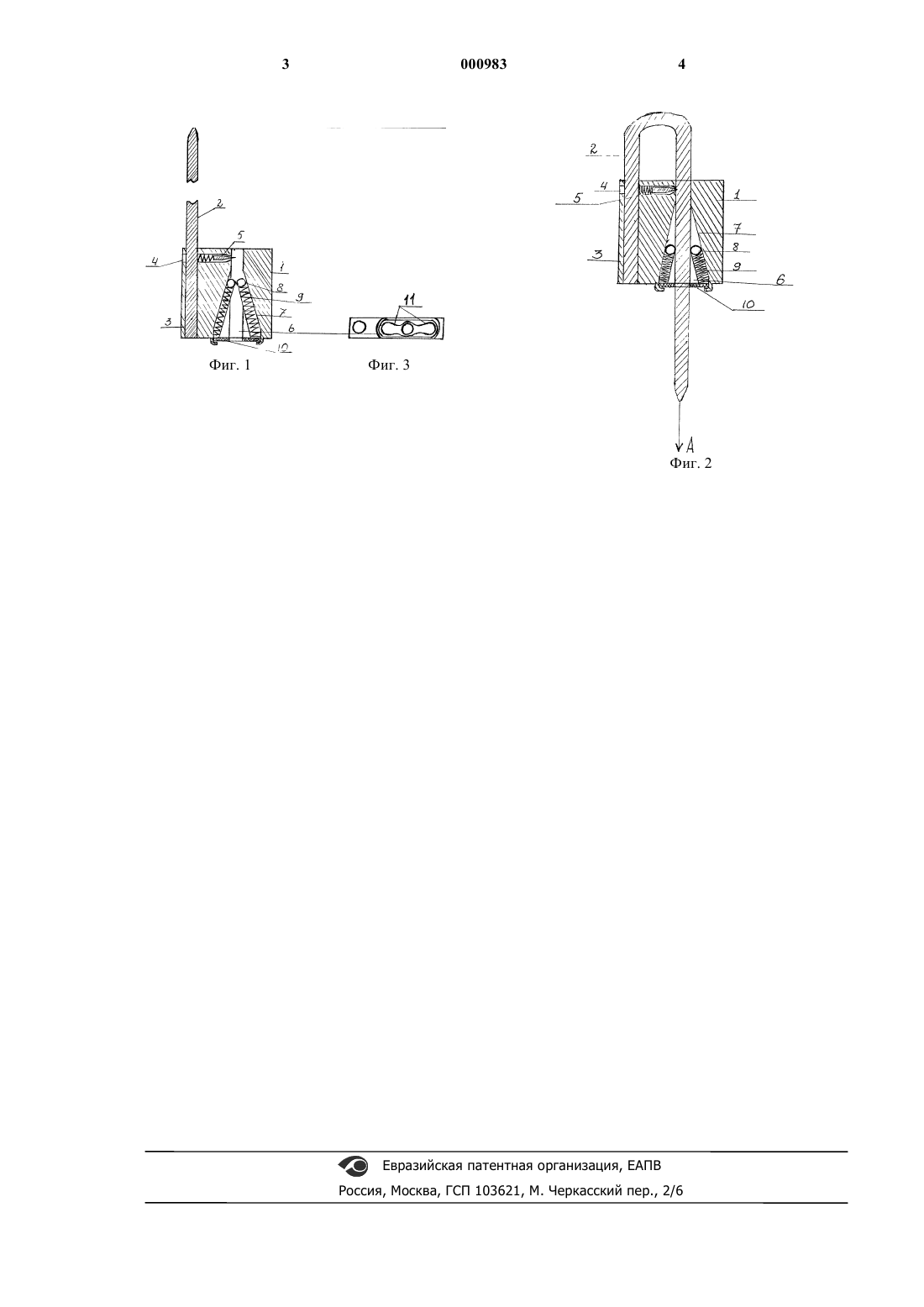

1 Запорно-контрольное устройство относится к запорным устройствам разового использования, одновременно являясь носителем информации об охраняемых объектах и помещениях. Известны различные варианты исполнения запорно-контрольных устройств тросового типа,в которых стопорные элементы выполнены в виде дисков, цанг, шаров. Наиболее близким техническим решением является устройство, содержащее полый корпус,трос, поворотную гильзу, сепаратор с шарами и пружину (Евразийский патент 000232 Е 05 В 39/023, G 09F 3/03,1998.12.24). Недостатком конструкции известного устройства является то, что для предотвращения вытягивания троса путем прокручивания используется поворотная гильза, а также необходим сепаратор. Данная конструкция требует объемный габарит корпуса по отношению к диаметру троса. Технической задачей является создание такой конструкции устройства, которая имела бы минимальные размеры и обеспечивала защиту от вскрытия вращением троса. Заявляемое запорно-контрольное устройство содержит три отверстия, одно из которых круглое сквозное, проходящее вдоль корпуса,второе фигурное конусообразное, проходящее вдоль корпуса и третье круглое сквозное, проходящее поперек корпуса и соединяющее два других. В поперечном отверстии корпуса установлена подпружиненная игла. В круглом продольном отверстии жестко зафиксирован трос. В фигурном продольном отверстии расположены два шара и две пружины. В дне корпуса завальцована крышка. Подпружиненные шары,взаимодействуя с тросом и наклонными стенками фигурного отверстия корпуса, занимают наиболее оптимальное положение в зоне своего воздействия сообразно навивке троса и зажимают трос, препятствуя извлечению конца троса в обратном направлении. Подпружиненная игла препятствует вращению троса. На чертежах показан общий вид запорноконтрольного устройства. 2 Запорно-контрольное устройство содержит корпус 1 с жестко зафиксированным тросом 2 в круглом сквозном продольном отверстии 3. В поперечном отверстии 4 находится подпружиненная игла 5. В фигурном отверстии 6, выполненном с наклонными боковыми стенками 7 и рельефными бороздками 11, находятся шары 8 и пружины 9. В нижней части корпуса 1 завальцована крышка 10 с отверстием, в которую упираются пружины 9. Наклонные боковые стенки 7 и рельефные бороздки препятствуют выпадению шаров 8 и пружин 9. Устройство работает следующим образом. Через фигурное отверстие 6, выполненное в корпусе 1, пропускают стальной трос 2 в направлении А, оказывая отжимное воздействие на подпружиненную иглу 5 и шары 8. При достижении статического положения троса 2 шары 8 вступают в контакт с наклонными поверхностями фигурного отверстия 6 и троса 2, причем шары 8 принимают наиболее оптимальное положение в зоне воздействия на трос 2 сообразно шагу навивки нитей троса. Подпружиненная игла 5 препятствует вращению троса, исключая возможность вскрытия устройства покручиванием. Таким образом, наличие в корпусе фигурного отверстия с наклонными стенками и рельефными бороздками, а также подпружиненной иглы в поперечном отверстии корпуса обеспечивают изготовление запорно-контрольного устройства с минимальными размерами корпуса и защитой от вскрытия путем вращения троса. ФОРМУЛА ИЗОБРЕТЕНИЯ Запорно-контрольное устройство, содержащее корпус с жестко закрепленным одним концом стального троса и вторым концом троса,пропущенным через фигурное отверстие корпуса с размещенными в нем двумя подпружиненными шарами, отличающееся тем, что фигурное отверстие корпуса имеет наклонные стенки и рельефные бороздки для предотвращения выпадения шаров и пружин, а в поперечном отверстии, выполненном в корпусе, расположена подпружиненная игла.
