Механический счетчик для дозирующего аппарата

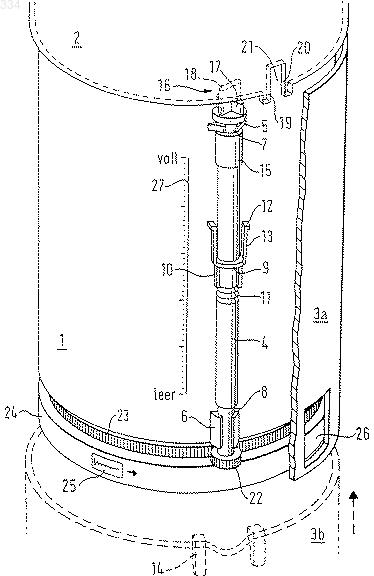

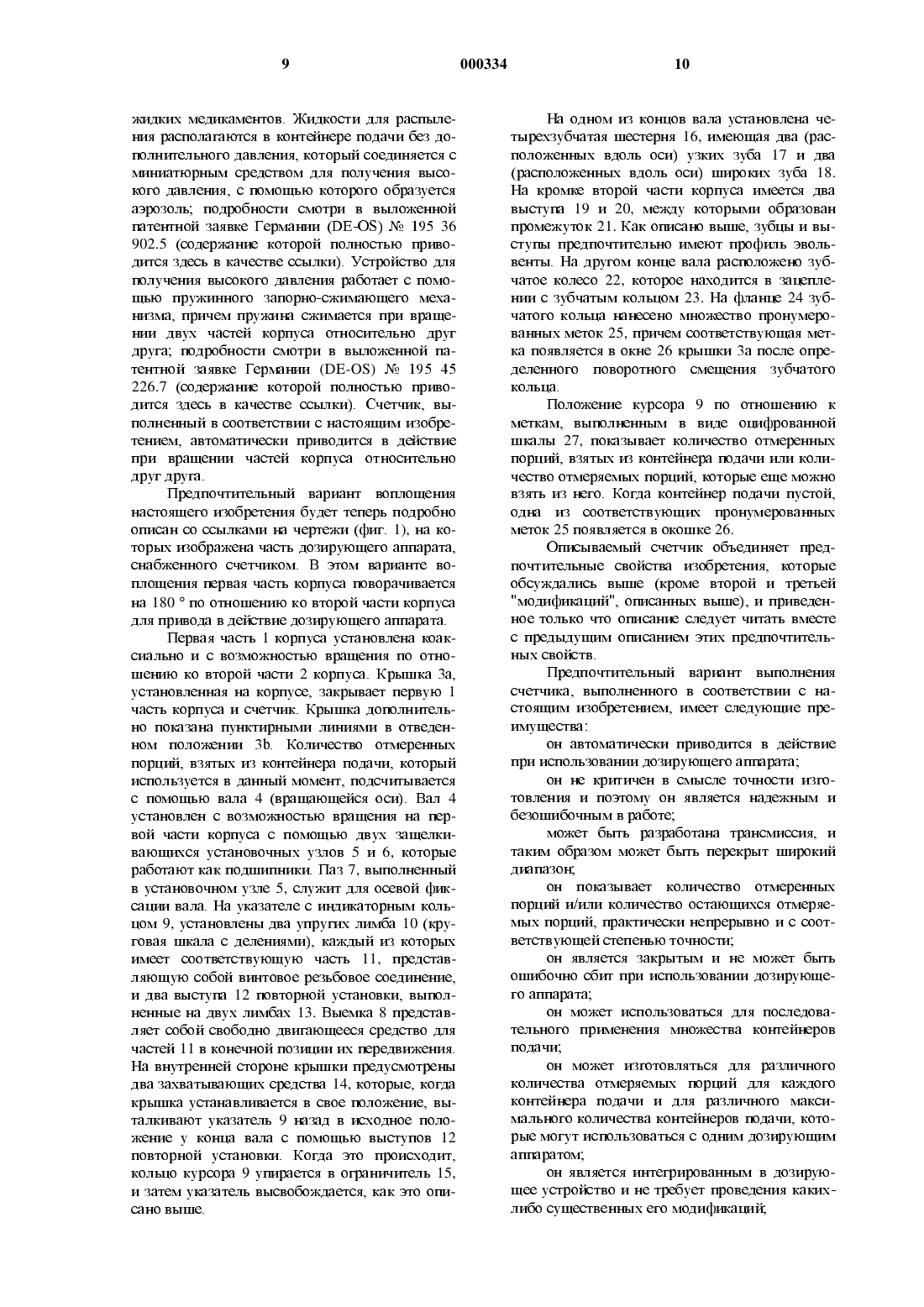

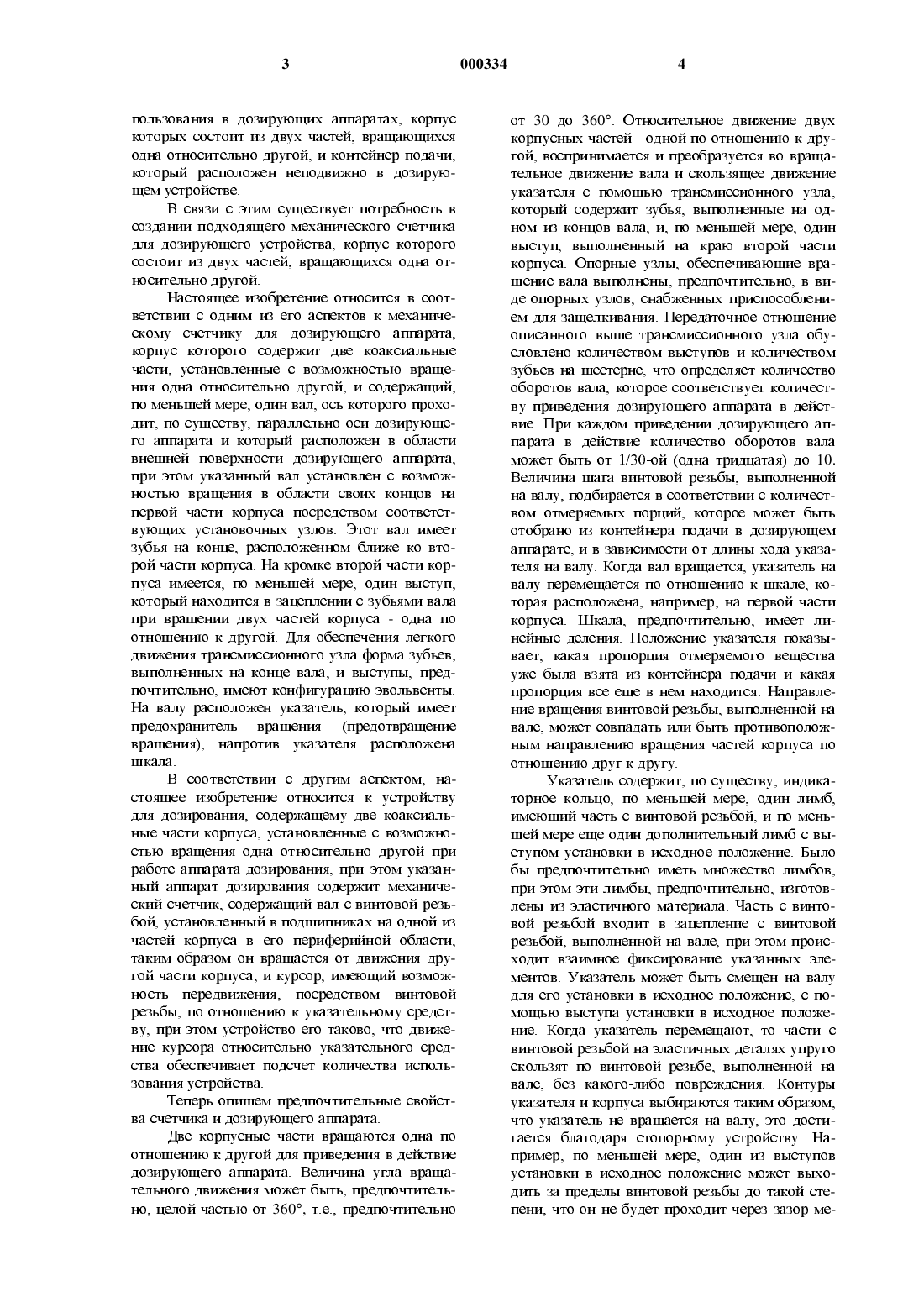

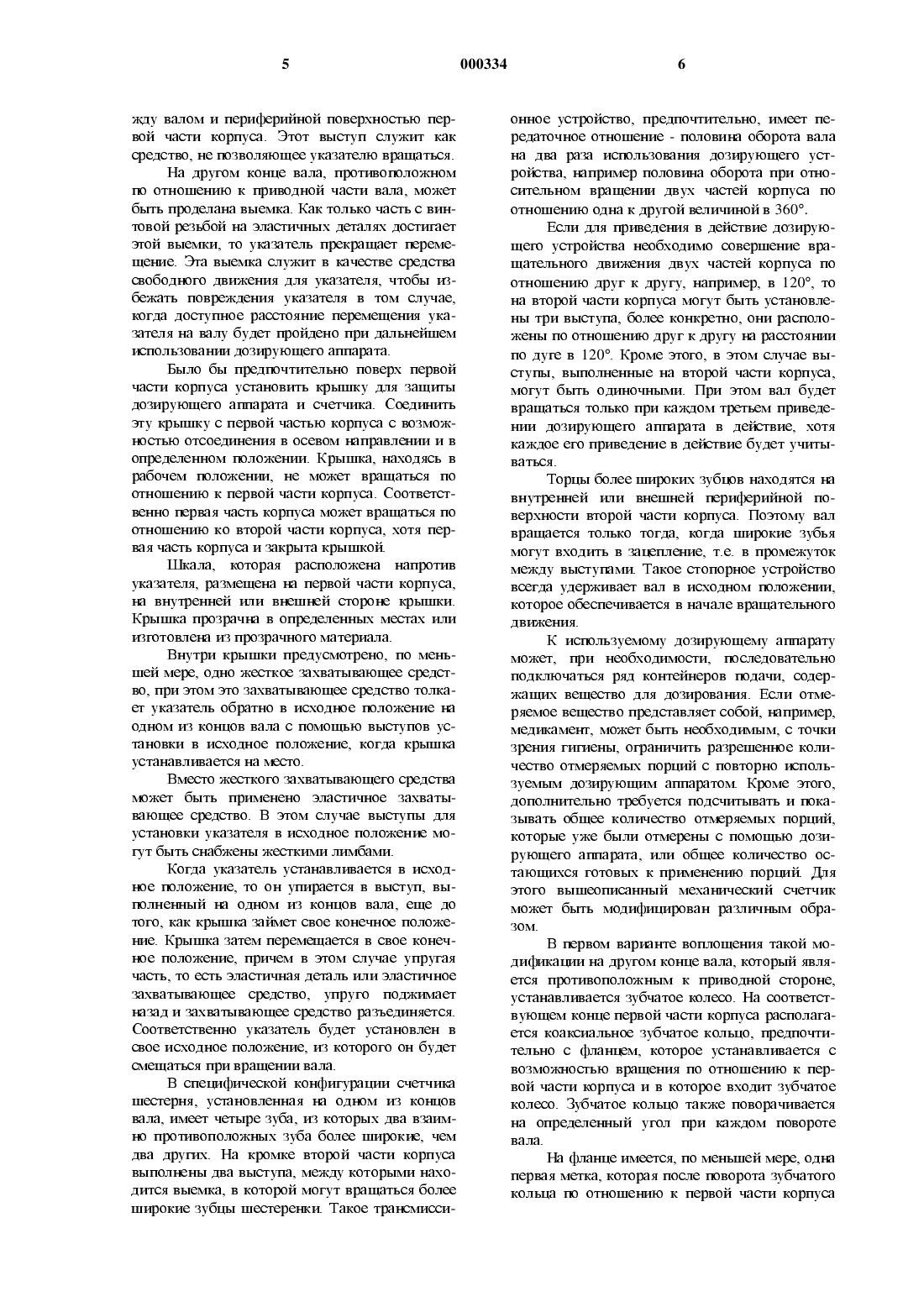

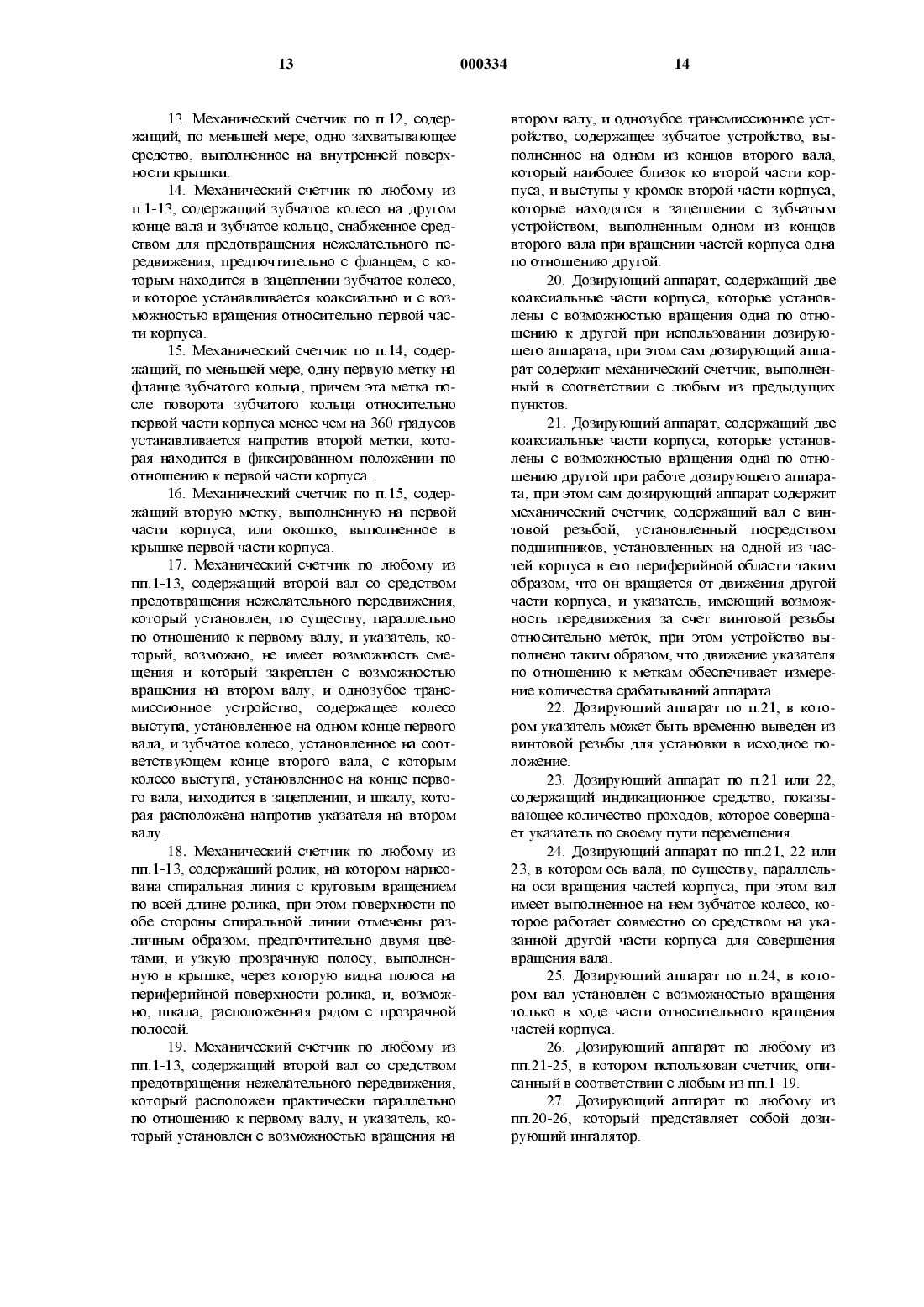

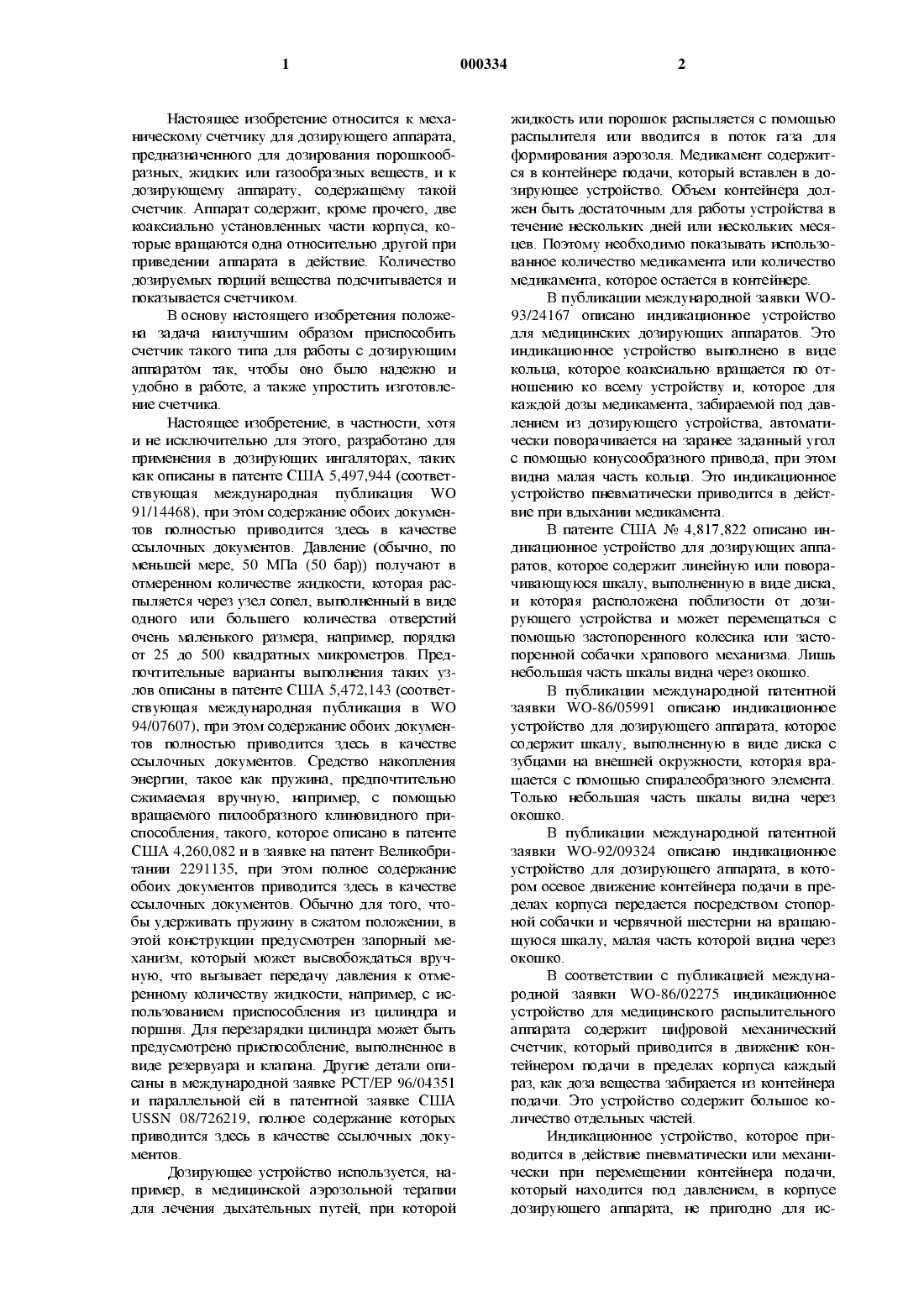

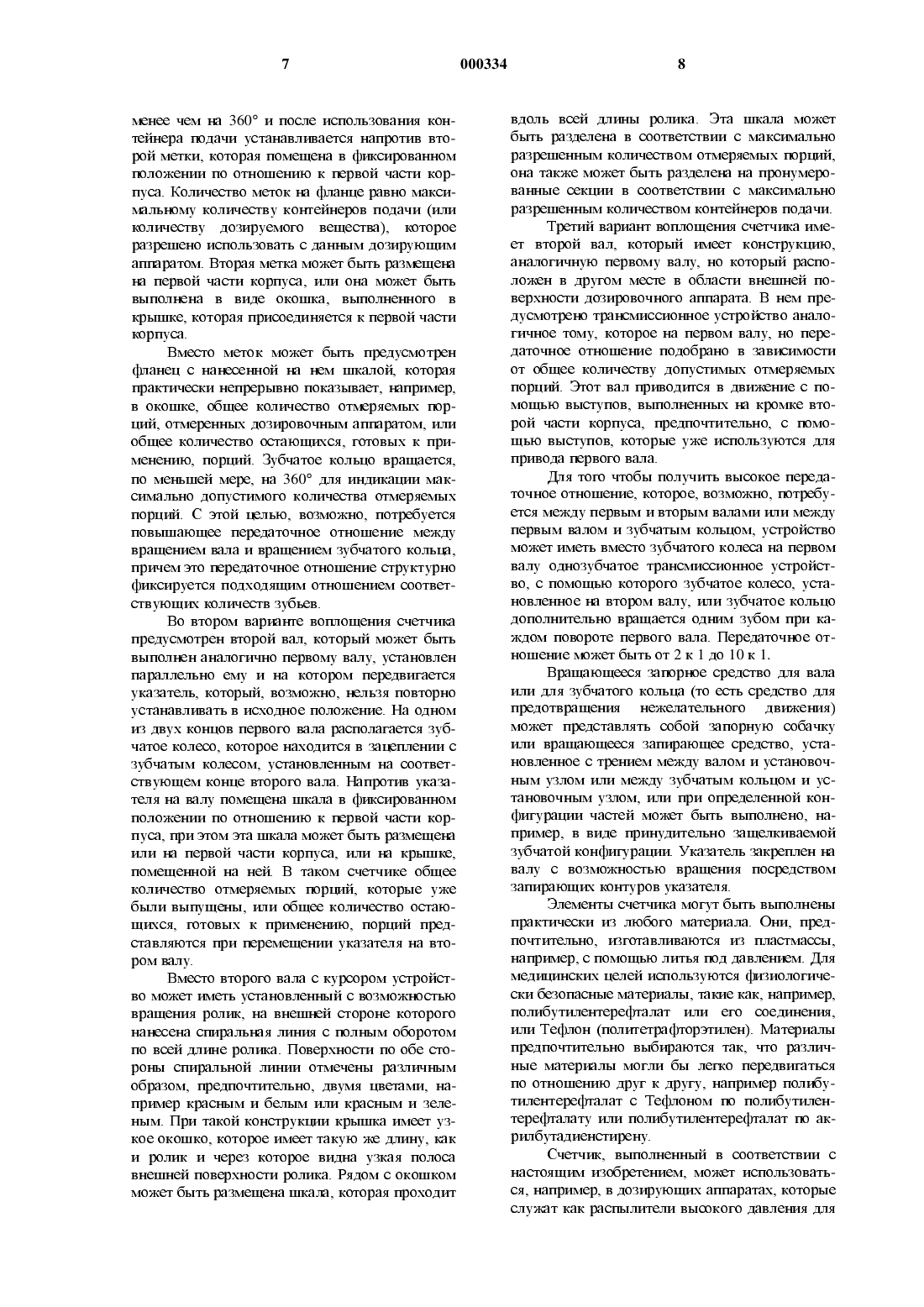

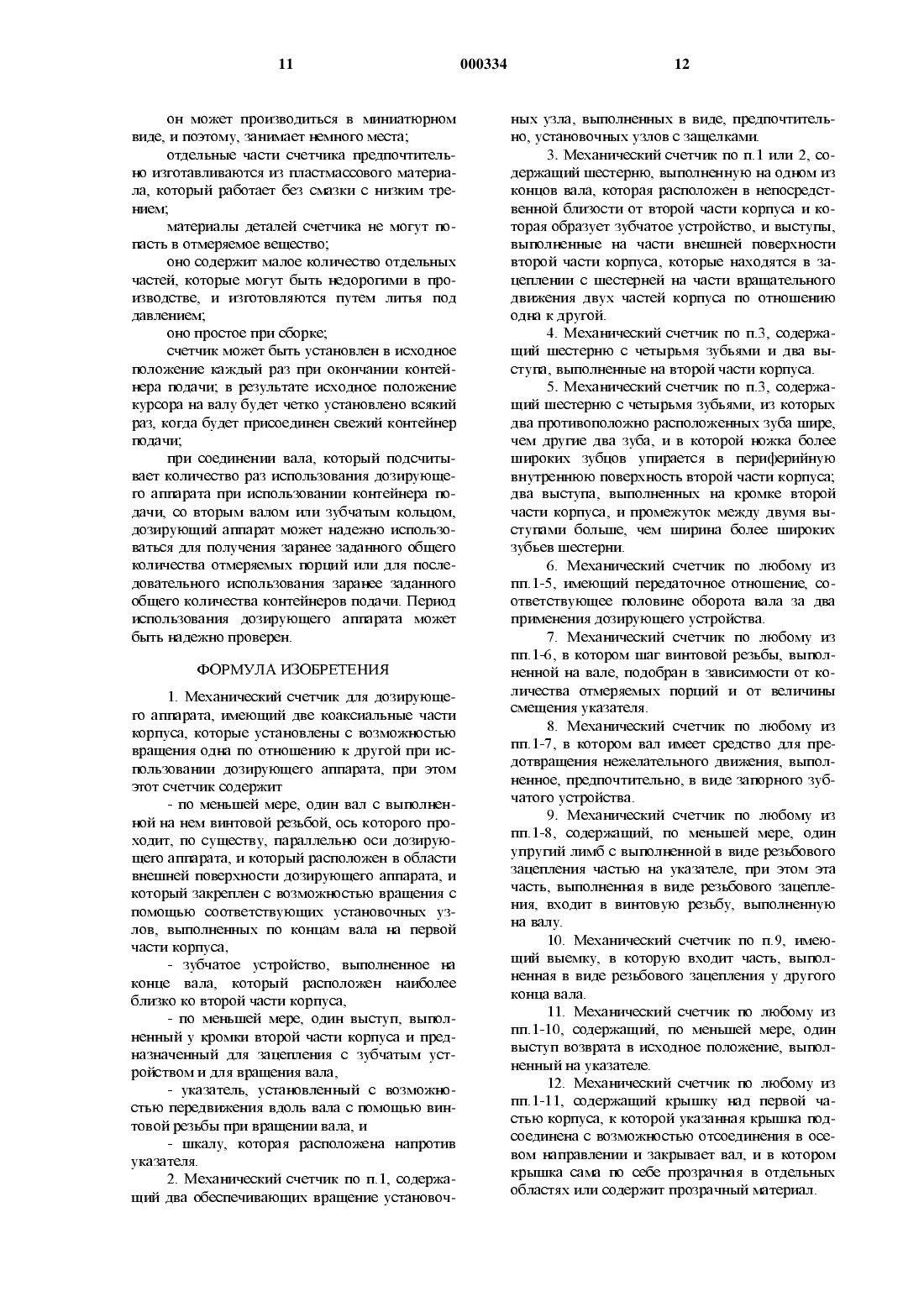

Настоящее изобретение относится к механическому счетчику для дозирующего аппарата,предназначенного для дозирования порошкообразных, ясидких или газообразных веществ, и к дозирующему аппарату, содержащему такой счетчик. Аппарат содержит, кроме прочего, две коаксиально установленных части корпуса, которые вращаются одна относительно другой при приведении аппарата в действие. Количество дозируемых порций вещества подсчитывается и показывается счетчиком.В основу настоящего изобретения положена задача наилучшим образом приспособить счетчик такого типа для работы с дозирующим аппаратом так, чтобы оно было надежно и удобно в работе, а также упростить изготовление счетчика.Настоящее изобретение, в частности, хотя и не исключительно для этого, разработано для применения в дозирующих ингаляторах, таких как описаны в патенте США 5,497,944 (соответствующая международная публикация ШО 91/ 14468), при этом содержание обоих документов полностью приводится здесь в качестве ссылочных документов. Давление (обычно, по меньшей мере, 50 МПа (50 бар получают в отмеренном количестве жидкости, которая распыляется через узел сопел, выполненный в виде одного или большего количества отверстий очень маленького размера, например, порядка от 25 до 500 квадратных микрометров. ПредПОЧТИТСЛЬНЫС варианты ВЫПОЛНСНИЯ таких УЗлов описаны в патенте США 5472,143 (соответствующая международная публикация в ШО 94/07607), при этом содержание обоих документов полностью приводится здесь в качестве ССЫЛОЧНЫХ ДОКУМСНТОВ. СрСДСГВО НЗКОПЛСНИЯ энергии, такое как пружина, предпочтительно сжимаемая вручную, например, с помощью вращаемого пилообразного клиновидного приспособления, такого, которое описано в патенте США 4,260,О 82 и в заявке на патент Великобритании 2291135, при этом полное содержание обоих документов приводится здесь в качестве ссылочных документов. Обычно для того, чтобы удерживать пружину в сжатом положении, в этой конструкции предусмотрен запорный механизм, который может высвобождаться вручную, что вызывает передачу давления к отмеренному количеству жидкости, например, с использованием приспособления из цилиндра и поршня. Для перезарядки цилиндра может быть предусмотрено приспособление, выполненное в виде резервуара и клапана. Другие детали отшсаны в международной заявке РСТ/ЕР 96/04351 и параллельной ей в патентной заявке США ПЗЗЫ 08/726219, полное содержание которых приводится здесь в качестве ссылочных документов.Дозирующее устройство используется, например, в медицинской аэрозольной терапии для лечения дыхательных путей, при которойжидкость или порошок распыляется с помощью распылителя ИЛИ ВВОДИТСЯ В ПОТОК ГЗЗЗ ДЛЯ формирования аэрозоля. Медикамент содержится в контейнере подачи, который вставлен в дозирующее устройство. Объем контейнера должен быть достаточным для работы устройства в ТСЧСНИС НССКОЛЬКИХ ДНСЙ ИЛИ НССКОЛЬКИХ МССЯцев. Поэтому необходимо показывать использованное количество медикамента или количество медикамента, которое остается в контейнере.В публикации международной заявки ШО 93/24167 описано индикационное устройство для медицинских дозирующих аппаратов. Это Шдикационное устройство выполнено в виде кольца, которое коаксиально вращается по отношению ко всему устройству и, которое для каждой дозы медикамента, забираемой под давлением из дозирующего устройства, автоматически поворачивается на заранее заданный угол с помощью конусообразного привода, при этом видна малая часть кольца. Это индикационное устройство пневматически приводится в дейстВИС ПрИ ВДЫХЗНИИ МСДИКЗМСНТЗ.В патенте США Мг 4,817,822 описано индикационное устройство для дозирующих аппаратов, которое содержит линейную или повораЧИВЗЮЩУЮСЯ шкалу, ВЫПОЛНСННУЮ В ВИДС диска,и которая расположена поблизости от дозирующего устройства и может перемещаться с помощью застопоренного колесика или застопоренной собачки храпового механизма. Лишь небольшая часть шкалы видна через окошко.В публикации международной патентной заявки ШО-86/05991 описано индикационное устройство для дозирующего аппарата, которое СОДСрЯСИТ шкалу, ВЫПОЛНСННУЮ В ВИДС диска С зубцами на внешней окружности, которая вращается с помощью спиралеобразного элемента. Только небольшая часть шкалы видна через ОКОШКО.В публикации международной патентной заявки 070-92/09324 описано индикационное устройство для дозирующего агшарата, в котором осевое движение контейнера подачи в пределах корпуса передается посредством стопорной собачки и червячной шестерни на вращающуюся шкалу, малая часть которой видна через ОКОШКО.В соответствии с публикацией международной заявки ШО-86/02275 индикационное устройство для медицинского распылительного аппарата содержит цифровой механический СЧСТЧИК, КОТОрЫЙ ПРИВОДИТСЯ В ДВИЖСНИС КОНтейнером подачи в пределах корпуса каждый раз, как доза вещества забирается из контейнера подачи. Это устройство содержит большое количество отдельных частей.Индикационное устройство, которое приВОДИТСЯ В ДСЙСТВИС ПНСВМЗТИЧССКИ ИЛИ МСХЗНИчески при перемещении контейнера подачи,который находится под давлением, в корпусе дозирующего аппарата, не пригодно для ис пользования в дозирующих аппаратах, корпус которых состоит из двух частей, вращающихся одна относительно другой, и контейнер подачи,который расположен неподвижно в дозирующем устройстве.В связи с этим существует потребность в создании подходящего механического счетчика для дозирующего устройства, корпус которого состоит из двух частей, вращающихся одна относительно другой.Настоящее изобретение относится в соответствии с одним из его аспектов к механическому счетчику для дозирующего аппарата,корпус которого содержит две коаксиальные части, установленные с возможностью вращения одна относительно другой, и содержащий,по меньшей мере, один вал, ось которого проходит, по существу, параллельно оси дозирующего аппарата и который расположен в области внешней поверхности дозирующего агшарата,при этом указанный вал установлен с возможностью вращения в области своих концов на первой части корпуса посредством соответствующих установочных узлов. Этот вал имеет зубья на конце, расположенном ближе ко второй части корпуса. На кромке второй части корпуса имеется, по меньшей мере, один выступ,который находится в зацеплении с зубьями вала при вращении двух частей корпуса - одна по отношению к другой. Для обеспечения легкого движения трансмиссионного узла форма зубьев,ВЫПОЛНСННЫХ на КОНЦС вала, И ВЫСТУПЪ], предпочтительно, имеют конфигурацию эвольвенты. На валу расположен указатель, который имеет предохранитель вращения (предотвращение вращения), напротив указателя расположена шкала.В соответствии с другим аспектом, настоящее изобретение относится к устройству для дозирования, содержащему две коаксиальные части корпуса, установленные с возможностью вращения одна относительно другой при работе аппарата дозирования, при этом указанный аппарат дозирования содержит механический счетчик, содержащий вал с винтовой резьбой, установленный в подшипниках на одной из частей корпуса в его периферийной области,таким образом он вращается от движения другой части корпуса, и курсор, имеющий возможность передвижения, посредством винтовой резьбы, по отношению к указательному средству, при этом устройство его таково, что движение курсора относительно указательного средства обеспечивает подсчет количества использования устройства.Теперь опишем предпочтительные свойства счетчика и дозирующего аппарата.Две корпусные части вращаются одна по отношению к другой для приведения в действие дозирующего аппарата. Величина угла вращаТСЛЬНОГО ДВИЭКСНИЯ МОЖСТ бЫТЬ, ПрСДПОЧТИТСЛЬно, целой частью от 360, т.е., предпочтительноот 30 до 36 О. Относительное движение двух корпусных частей - одной по отношению к другой, воспринимается и преобразуется во вращательное движение вала и скользящее движение указателя с помощью трансмиссионного узла,который содержит зубья, выполненные на одном из концов вала, И, по меньшей мере, один выступ, выполненный на Краю второй части корпуса. Опорные узлы, обеспечивающие враЩСНИС вала ВЫП 0 ЛНСНЪ 1, ПРСДПОЧТИТСЛЬНО, В ВИде опорных узлов, снабженных приспособлением для защелкивания. Передаточное отношение огШсанного выше трансмиссионного узла обусловлено количеством выступов и количеством зубьев на шестерне, что определяет количество оборотов вала, которое соответствует количеству приведения дозирующего аппарата в действие. При каждом приведении дозирующего аппарата в действие количество оборотов вала может быть от 1/30-ой (одна тридцатая) до 10. Величина шага винтовой резьбы, выполненной на валу, подбирается в соответствии с количеством отмеряемых порций, которое может быть отобрано из контейнера подачи в дозирующем аппарате, И В ЗЗВИСИМОСТИ ОТ ДЛИНЫ ХОДЗ УКЗЗЗтеля на валу. Когда вал вращается, указатель на валу перемещается по отношению к шкале, которая расположена, например, на первой части корпуса. Шкала, предпочтительно, имеет линейные деления. Положение указателя показЬ 1 вает, какая пропорция отмеряемого вещества уже была взята из контейнера подачи и какая пропорция все еще в нем находится. Направлеъше вращения винтовой резьбы, выполненной на вале, может совпадать или быть противоположным направлению вращения частей корпуса по отношению друг к другу.Указатель содержит, по существу, индикаторное кольцо, по меньшей мере, один лимб,имеющий часть с винтовой резьбой, и по меньшей мере еще один дополнительный лимб с выступом установки в исходное положение. Было бы предпочтительно ИМСТЬ множество лимбов,при этом эти лимбы, предпочтительно, изготовлены из эластичного материала. Часть с винтовой резьбой входит в зацепление с винтовой резьбой, выполненной на вале, при этом происходит взаимное фиксирование указанных элементов. Указатель может быть смещен на валу для его установки в исходное положение, с поМОЩЬЮ ВЫСТУПЗ УСТЗНОВКИ В ИСХОДНОС ПОЛОЖСние. Когда указатель перемещают, то части с винтовой резьбой на эластичных деталях упруго скользят по винтовой резьбе, выполненной на вале, без какого-либо повреждения. Контуры указателя и корпуса выбираются таким образом,что указатель не вращается на валу, это достигается благодаря стопорному устройству. Например, по меньшей мере, один из выступов установки в исходное положение может вЬ 1 ходить за пределы винтовой резьбы до такой степени, что он не будет проходит через зазор ме Жду валом и периферийной поверхностью первой части корпуса. Этот выступ служит как средство, не позволяющее указателю вращаться.На другом конце вала, противоположном по отношению к приводной части вала, может быть проделана выемка. Как только часть с винтовой резьбой на эластичных деталях достигает этой выемки, то указатель прекращает перемещение. Эта выемка служит в качестве средства свободного движения для указателя, чтобы избежать повреждения указателя в том случае,когда доступное расстояние перемещения указателя на валу будет пройдено при дальнейшем использовании дозирующего аппарата.Было бы предпочтительно поверх первой части корпуса установить крышку для защиты дозирующего аппарата и счетчика. Соединить эту крышку с первой частью корпуса с возможностью отсоединения в осевом направлении и в определенном положении. Крышка, находясь в рабочем положении, не может вращаться по отношению к первой части корпуса. Соответственно первая часть корпуса может вращаться по отношению ко второй части корпуса, хотя первая часть корпуса и закрыта крышкой.Шкала, которая расположена напротив указателя, размещена на первой части корпуса,на внутренней или внешней стороне крышки. Крышка прозрачна в определенных местах или изготовлена из прозрачного материала.Внутри крышки предусмотрено, по меньшей мере, одно жесткое захватывающее средство, при этом это захватывающее средство толкает указатель обратно в исходное положение на одном из концов вала с помощью выступов установки в исходное положение, когда крышка устанавливается на место.Вместо жесткого захватывающего средства может быть применено эластичное захватывающее средство. В этом случае выступы для установки указателя в исходное положение могут быть снабжены жесткими лимбами.Когда указатель устанавливается в исходное положение, то он упирается в выступ, выполненный на одном из концов вала, еще до того, как крышка займет свое конечное положение. Крышка затем перемещается в свое конечное положение, причем в этом случае упругая часть, то есть эластичная деталь или эластичное захватывающее средство, упруго поджимает назад и захватывающее средство разьединяется. Соответствешю указатель будет установлен в свое исходное положение, из которого он будет смещаться при вращении вала.В специфической конфигурации счетчика Шестерня, установленная на одном из концов вала, имеет четыре зуба, из которых два взаимно противоположных зуба более широкие, чем два других. На кромке второй части корпуса ВЬТПОЛНСНЬТ два ВЬТСТУ па, МСЯСДу КОТОРЬТМИ находится выемка, в которой могут вращаться более широкие зубцы Шестеренки. Такое трансмисси 000334оъшое устройство, предпочтительно, имеет передаточное отношение - половина оборота вала на два раза использования дозирующего устройства, например половина оборота при относительном вращении двух частей корпуса поЕсли для приведения в действие дозирующего устройства необходимо совершение вращательного движения двух частей корпуса по отношению друг к другу, например, в 120, то на второй части корпуса могут быть установлены три выступа, более конкретно, они расположены по отношению друг к другу на расстоянии по дуге в 120. Кроме этого, в этом случае вЬ 1 ступы, выполненные на второй части корпуса,могут быть одиночными. При этом вал будет вращаться только при каждом третьем приведении дозирующего аппарата в действие, хотя каждое его приведение в действие будет учитыВЗТЬСЯ.Торцы более широких зубцов находятся на внутренней или внешней периферийной поверхности второй части корпуса. Поэтому вал вращается только тогда, когда широкие зубья могут входить в зацепление, т.е. в промежуток между выступами. Такое стопорное устройство всегда удерживает вал в исходном положении,которое обеспечивается в начале вращательного движения.К используемому дозирующему аппарату может, при необходимости, последовательно подключаться ряд контейнеров подачи, содержащих вещество для дозирования. Если отмеряемое вещество представляет собой, например,медикамент, может быть необходимьш, с точки зрения гигиены, ограничить разрешенное количество отмеряемых порций с повторно используемым дозирующим аппаратом. Кроме этого,дополнительно требуется подсчитывать и показывать общее количество отмеряемых порций,которые уже были отмерены с помощью дозирующего аппарата, или общее количество остающихся готовых к применению порций. Для этого вышеописанный механический счетчик может быть модифицирован различным образом.В первом варианте воплощения такой модификации на другом конце вала, который является противоположным к приводной стороне,устанавливается зубчатое колесо. На соответствующем конце первой части корпуса располагается коаксиальное зубчатое кольцо, предпочтительно с фланцем, которое устанавливается с возможностью вращения по отношению к первой части корпуса и в которое входит зубчатое колесо. Зубчатое кольцо также поворачивается на определенный угол при каждом повороте вала.На фланце имеется, по меньшей мере, одна первая метка, которая после поворота зубчатого кольца по отношению к первой части корпусаменее чем на 360 и после использования контейнера подачи устанавливается напротив второй метки, которая помещена в фиксированном положении по отношению К первой части корпуса. Количество меток на фланце равно максимальному количеству контейнеров подачи (или количеству дозируемого вещества), которое разрешено использовать с данным дозирующим аппаратом. Вторая метка может быть размещена на первой части корпуса, или она может быть ВЫПОЛНСНЗ В ВИДС окошка, ВЫПОЛНСЪШОГО В крышке, которая присоединяется к первой части корпуса.Вместо меток может быть предусмотрен фланец с нанесенной на нем шкалой, которая практически непрерывно показывает, например,в окошке, общее количество отмеряемых порций, отмеренных дозировочным аппаратом, или общее количество остающихся, готовых к применению, порций. Зубчатое кольцо вращается,по меньшей мере, на 360 для индикации максимально допустимого количества отмеряемых порций. С этой целью, возможно, потребуется повышающее передаточное отношение между вращением вала и вращением зубчатого кольца,причем это передаточное отношение структурно фиксируется подходящим отношением соответствующих количеств зубьев.Во втором варианте воплощения счетчика предусмотрен второй вал, который может быть выполнен аналогично первому валу, установлен параллельно ему и на котором передвигается указатель, который, возможно, нельзя повторно устанавливать в исходное положение. На одном из двух концов первого вала располагается зубчатое колесо, которое находится в зацеплении с зубчатым колесом, установленным на соответствующем конце второго вала. Напротив указателя на валу помещена шкала в фиксированном положении по отношению к первой части корпуса, при этом эта шкала может быть размещена или на первой части корпуса, или на крышке,помещенной на ней. В таком счетчике общее количество отмеряемых порций, которые уже были выпущены, или общее количество остающихся, готовых к применению, порций представляются при перемещении указателя на втором вшту.Вместо второго вала с курсором устройстВО МОЖСТ ИМСТЬ УСГЗНОВЛСННЫЙ С ВОЗМОЯСНОСГЬЮ вращения ролик, на внешней стороне которого нанесена спиральная линия с полным оборотом по всей длине ролика. Поверхности по обе стороны спиральной линии отмечены различным образом, предпочтительно, двумя цветами, например красным и белым или красным и зеленым. При такой конструкции крышка шиеет узкое окошко, которое имеет такую же длину, как и ролик и через которое видна узкая полоса внешней поверхности ролика. Рядом с окошком может быть размещена шкала, которая проходитвдоль всей длины ролика. Эта шкала может быть разделена в соответствии с максимально разрешенным количеством отмеряемых порций,она также может быть разделена на пронумероВЗННЪ 1 С ССКЦИИ В СООТВСТСТВИИ С МЗКСИМЗЛЬНО разрешенным количеством контейнеров подачи.Третий вариант воплощения счетчика имеет второй вал, который шиеет конструкцию,аналогичную первому валу, но который расположен в другом месте в области внешней поверхности дозировочного аппарата. В нем предусмотрено трансмиссионное устройство аналогичное тому, которое на первом валу, но передаточное отношение подобрано в зависимости от общее количеству допустимых отмеряемых порций. Этот вал приводится в движение с поМОЩЬЮ ВЫСТУПОВ, ВЬШОЛНСННЫХ на КрОМКС ВТОрой части корпуса, предпочтительно, с помощью выступов, которые уже используются для привода первого вала.Для того чтобы получить высокое передаточное отношение, которое, возможно, потребуется между первым и вторым валами или между первым валом и зубчатым кольцом, устройство может шиеть вместо зубчатого колеса на первом валу однозубчатое трансмиссионное устройство, с помощью которого зубчатое колесо, установленное на втором валу, или зубчатое кольцо дополнительно вращается одним зубом при каждом повороте первого вала. Передаточное отношение может быть от 2 к 1 до 10 к 1.Вращающееся запорное средство для вала или для зубчатого кольца (то есть средство для предотвращения нежелательного движения) может представлять собой запорную собачку или вращающееся запирающее средство, установленное с трением между валом и установочным узлом или между зубчатым кольцом и установочным узлом, или при определенной конфигурации частей может быть выполнено, например, в виде принудительно защелкиваемой зубчатой конфигурации. Указатель закреплен на валу с возможностью вращения посредством запирающих контуров указателя.Элементы счетчика могут быть выполнены практически из любого материала. Они, предпочтительно, изготавливаются из пластмассы,например, с помощью литья под давлением. Для медицинских целей используются физиологически безопасные материалы, такие как, например,полибутилентерефталат или его соединения,или Тефлон (политетрафторэтилен). Материалы предпочтительно выбираются так, что различНЪ 1 С материалы МОГЛИ бЫ ЛСГКО передвигаться по отношению друг к другу, например полибутилентерефталат с Тефлоном по полибутилентерефталату или полибутилентерефталат по акрилбутадиенстирену.СЧТЧИК, ВЫПОЛНСННЫЙ В СООТВСТСГВИИ С настоящим изобретением, может использоваться, например, в дозирующих аппаратах, которые служат как распылители высокого давления для
