Способ регистрации времени прогона на носителе информации, носитель информации и устройство

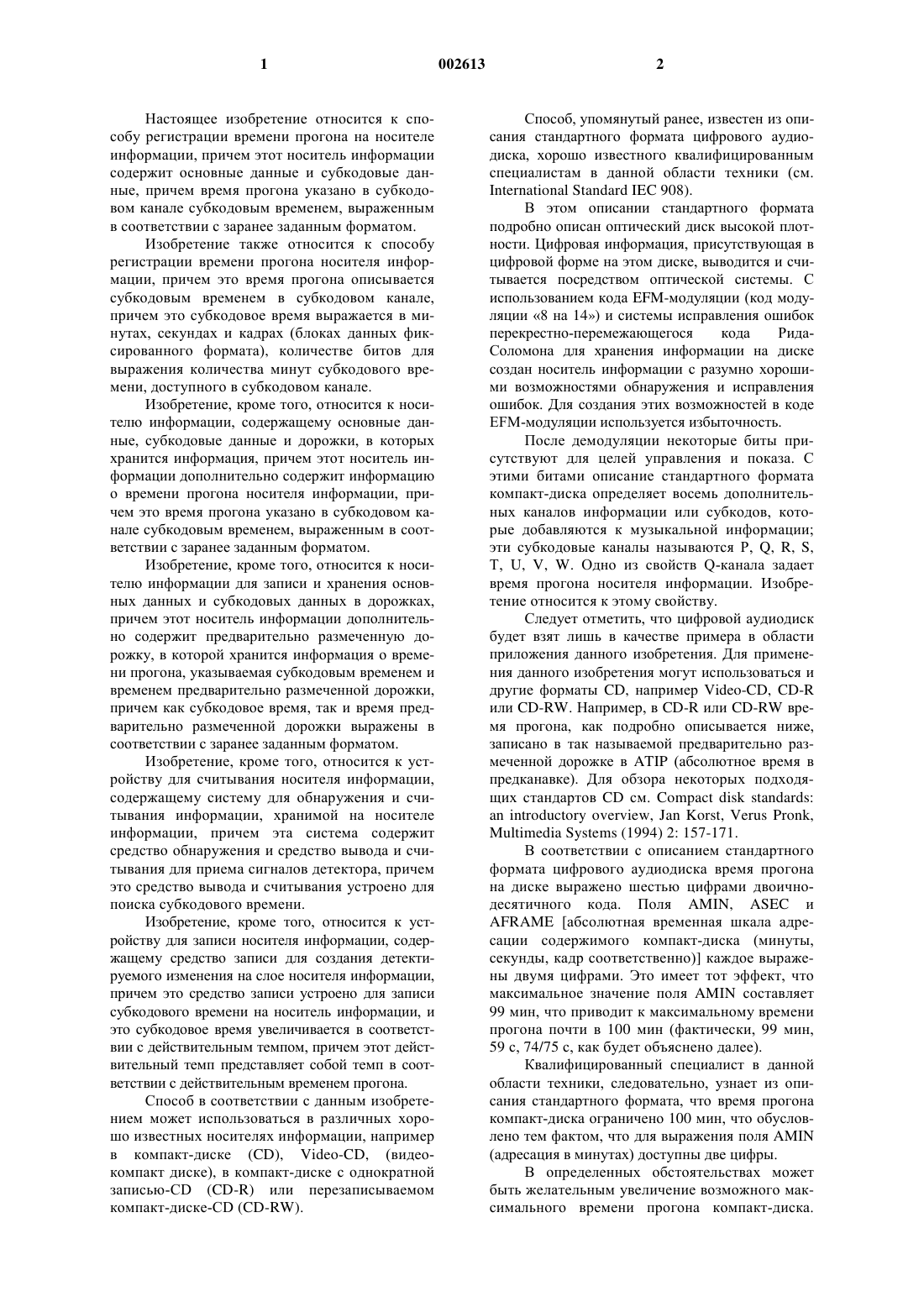

1 Настоящее изобретение относится к способу регистрации времени прогона на носителе информации, причем этот носитель информации содержит основные данные и субкодовые данные, причем время прогона указано в субкодовом канале субкодовым временем, выраженным в соответствии с заранее заданным форматом. Изобретение также относится к способу регистрации времени прогона носителя информации, причем это время прогона описывается субкодовым временем в субкодовом канале,причем это субкодовое время выражается в минутах, секундах и кадрах (блоках данных фиксированного формата), количестве битов для выражения количества минут субкодового времени, доступного в субкодовом канале. Изобретение, кроме того, относится к носителю информации, содержащему основные данные, субкодовые данные и дорожки, в которых хранится информация, причем этот носитель информации дополнительно содержит информацию о времени прогона носителя информации, причем это время прогона указано в субкодовом канале субкодовым временем, выраженным в соответствии с заранее заданным форматом. Изобретение, кроме того, относится к носителю информации для записи и хранения основных данных и субкодовых данных в дорожках,причем этот носитель информации дополнительно содержит предварительно размеченную дорожку, в которой хранится информация о времени прогона, указываемая субкодовым временем и временем предварительно размеченной дорожки,причем как субкодовое время, так и время предварительно размеченной дорожки выражены в соответствии с заранее заданным форматом. Изобретение, кроме того, относится к устройству для считывания носителя информации,содержащему систему для обнаружения и считывания информации, хранимой на носителе информации, причем эта система содержит средство обнаружения и средство вывода и считывания для приема сигналов детектора, причем это средство вывода и считывания устроено для поиска субкодового времени. Изобретение, кроме того, относится к устройству для записи носителя информации, содержащему средство записи для создания детектируемого изменения на слое носителя информации,причем это средство записи устроено для записи субкодового времени на носитель информации, и это субкодовое время увеличивается в соответствии с действительным темпом, причем этот действительный темп представляет собой темп в соответствии с действительным временем прогона. Способ в соответствии с данным изобретением может использоваться в различных хорошо известных носителях информации, например в компакт-диске (CD), Video-CD, (видеокомпакт диске), в компакт-диске с однократной записью-CD (CD-R) или перезаписываемом компакт-диске-CD (CD-RW). 2 Способ, упомянутый ранее, известен из описания стандартного формата цифрового аудиодиска, хорошо известного квалифицированным специалистам в данной области техники (см.International Standard IEC 908). В этом описании стандартного формата подробно описан оптический диск высокой плотности. Цифровая информация, присутствующая в цифровой форме на этом диске, выводится и считывается посредством оптической системы. С использованием кода EFM-модуляции (код модуляции 8 на 14) и системы исправления ошибок перекрестно-перемежающегося кода РидаСоломона для хранения информации на диске создан носитель информации с разумно хорошими возможностями обнаружения и исправления ошибок. Для создания этих возможностей в кодеEFM-модуляции используется избыточность. После демодуляции некоторые биты присутствуют для целей управления и показа. С этими битами описание стандартного формата компакт-диска определяет восемь дополнительных каналов информации или субкодов, которые добавляются к музыкальной информации; эти субкодовые каналы называются Р, Q, R, S,Т, U, V, W. Одно из свойств Q-канала задает время прогона носителя информации. Изобретение относится к этому свойству. Следует отметить, что цифровой аудиодиск будет взят лишь в качестве примера в области приложения данного изобретения. Для применения данного изобретения могут использоваться и другие форматы CD, например Video-CD, CD-R или CD-RW. Например, в CD-R или CD-RW время прогона, как подробно описывается ниже,записано в так называемой предварительно размеченной дорожке в ATIP (абсолютное время в предканавке). Для обзора некоторых подходящих стандартов CD см. Compact disk standards:an introductory overview, Jan Korst, Verus Pronk,Multimedia Systems (1994) 2: 157-171. В соответствии с описанием стандартного формата цифрового аудиодиска время прогона на диске выражено шестью цифрами двоичнодесятичного кода. Поля AMIN, ASEC иAFRAME [абсолютная временная шкала адресации содержимого компакт-диска (минуты,секунды, кадр соответственно)] каждое выражены двумя цифрами. Это имеет тот эффект, что максимальное значение поля AMIN составляет 99 мин, что приводит к максимальному времени прогона почти в 100 мин (фактически, 99 мин,59 с, 74/75 с, как будет объяснено далее). Квалифицированный специалист в данной области техники, следовательно, узнает из описания стандартного формата, что время прогона компакт-диска ограничено 100 мин, что обусловлено тем фактом, что для выражения поля AMIN(адресация в минутах) доступны две цифры. В определенных обстоятельствах может быть желательным увеличение возможного максимального времени прогона компакт-диска. 3 Изобретение, следовательно, имеет своей целью обеспечение регистрации времени прогона с увеличенным возможным максимальным временем прогона на носителе информации. Способ в соответствии с данным изобретением отличается тем, что время псевдопрогона описывается путем увеличения субкодового времени в соответствии с псевдотемпом, который отличается от действительного темпа, причем этот действительный темп представляет собой темп в соответствии с действительным временем прогона. Изобретение основано на распознавании того, что путем увеличения субкодового времени с псевдотемпом, который отличается от действительного темпа, действительный темп, представляющий действительное время прогона компактдиска, как указано субкодовым временем, больше не ограничен 100 мин. Путем использования этого псевдотемпа в максимально доступное время прогона вводится большая гибкость. Технические усовершенствования сделали возможным увеличение времени прогона компакт-диска, начиная с начального значения приблизительно в 72 мин. Благодаря этим усовершенствованиям максимально возможное субкодовое время в 99:59:74 может быть ограничивающим фактором для времени прогона компакт-диска. Посредством введения предложенного субкодового времени в соответствии с данным изобретением субкодовое время прекращает быть ограничивающим фактором. Другой способ в соответствии с данным изобретением отличается тем, что псевдотемп меньше действительного темпа. Путем использования псевдотемпа, который меньше действительного темпа, субкодовое время превышает известный предел в 100 мин. Другой способ в соответствии с данным изобретением отличается тем, что первый псевдотемп равен действительному темпу вплоть до заранее заданного субкодового времени и что, начиная с заранее заданного субкодового времени, второй псевдотемп меньше действительного темпа. В зависимости от действительного темпа носителя информации может быть предпочтительным использовать темп, который равен действительному темпу вплоть до заранее заданного субкодового времени и, после этого субкодового времени, темп, меньший, чем действительный темп. Таким образом, пользователь этого носителя информации имеет правильную информацию о времени прогона вплоть до субкодового времени. После этого субкодового времени показываемая информация о времени прогона больше не является правильной. Если носитель информации имеет общее время прогона в 120 мин, то используется вплоть до 80 мин действительного темпа, что приводит к правильно показываемой информации о времени прогона. После 80 мин используется псевдовремя, равное половине действительного времени,что приводит к общему возможному субкодово 002613 4 му времени в 120 мин. Отсюда ясно, что выбор псевдотемпа и заранее заданного субкодового времени зависит от общего времени прогона или используемого носителя информации. Другой способ в соответствии с данным изобретением отличается тем, что первый псевдотемп равен действительному темпу вплоть до заранее заданного субкодового времени и что,начиная с этого заданного субкодового времени,второй псевдотемп равен нулю. Вместо использования темпа, меньшего,чем действительный темп, также может использоваться нулевой темп. Это приводит к тому,что субкодовое время поддерживается постоянным. Следовательно, больше нет ограничения на время прогона носителя информации. Показываемое время прогона не находится в соответствии с действительным временем прогона носителя информации, начиная с заранее заданного субкодового времени. Другой способ в соответствии с данным изобретением отличается тем, что используется управляющий код, причем этот управляющий код указывает использование субкодового времени в соответствии с псевдотемпом, который отличается от действительного темпа. Путем использования управляющего кода,например указателя, в субкодовом канале может быть указано использование субкодового времени, которое отличается от обычного субкодового времени. Этот управляющий код может храниться в субкодовом времени в том месте,где оставлено обычное субкодовое время. С этой информацией устройство, считывающее носитель информации, может, например, показывать дополнительный знак, указывающий, что показываемое время прогона не соответствует действительному времени прогона. Другой способ в соответствии с данным изобретением отличается тем, что псевдотемп меньше действительного темпа посредством выражения субкодового времени в значениях,превышающих максимально возможные значения в соответствии с заранее заданным форматом. Посредством выражения субкодового времени в значениях, превышающих максимально возможные значения в соответствии с заданным форматом, максимально возможное время прогона увеличивается. Максимально возможные значения в соответствии с этим заданным форматом составляют 59 для AMIN (адресация в минутах) и 74 для AFRAME (адресация в кадрах). Оптимальное использование заранее заданного формата с субкодом приведет к максимальным значениям 99 для AMIN и AFRAME. Поскольку адреса субкода находятся в соответствии с заранее заданным форматом, не будет проблем при считывании носителя информации с этими адресами субкода. Другой способ в соответствии с данным изобретением отличается тем, что количество 5 битов увеличено путем использования битов,которые присутствуют в полях субкодового канала, причем это поле имеет заранее заданное предназначение, отличное от выражения минут субкодового времени. Для увеличения времени прогона могут быть также использованы различные биты субкодового времени. Биты, которые присутствуют в полях субкодового канала, могут быть использованы для выражения минут субкодового времени. Эти поля имеют заранее заданное предназначение, которое отличается от выражения минут субкодового времени. Носитель информации в соответствии с данным изобретением отличается тем, что время псевдопрогона описывается путем увеличения субкодового времени в соответствии с псевдотемпом, который отличается от действительного темпа, причем этот действительный темп представляет собой темп в соответствии с действительным временем прогона. Другой носитель информации в соответствии с данным изобретением отличается тем, что время псевдопрогона описывается в предварительно размеченной дорожке путем увеличения субкодового времени в соответствии с псевдотемпом, который отличается от действительного темпа, причем этот действительный темп представляет собой темп в соответствии с действительным временем прогона. Устройство в соответствии с данным изобретением отличается тем, что средства вывода и считывания дополнительно устроены для обнаружения управляющего кода, указывающего присутствие субкодового времени, которое увеличивается в соответствии с псевдотемпом, который отличается от действительного темпа,причем этот действительный темп представляет собой темп в соответствии с действительным временем прогона. Другое устройство в соответствии с данным изобретением отличается тем, что средства записи дополнительно устроены для записи субкодового времени на носитель информации,и это субкодовое время увеличивается в соответствии с псевдотемпом, который отличается от действительного темпа. Далее изобретение описывается со ссылкой на сопроводительные чертежи, на которых на фиг. 1 показан общий формат данных канала Q; на фиг. 2 показан первый вариант осуществления изобретения; на фиг. 3 показан второй вариант осуществления изобретения; на фиг. 4 показан третий вариант осуществления изобретения; на фиг. 5 показан четвертый вариант осуществления изобретения; на фиг. 6 показан носитель информации в соответствии с данным изобретением; 6 на фиг. 7 показано устройство в соответствии с данным изобретением. Формат данных канала Q приведен на фиг. 1. Для объяснения этого чертежа сначала приведена некоторая информация заднего плана об этом канале. Существенная величина информации добавляется к данным, прежде чем записывается компакт-диск. После применения так называемого перекрестно-перемежающегося кодирования Рида-Соломона, хорошо известного квалифицированному специалисту в данной области техники, управляющие слова добавляются к данным. Одно 8-битовое управляющее и показывающее слово добавляется к каждому 32 символьному кадру данных (символом является 8-битовое слово). Описание стандартного формата компакт-диска определяет восемь дополнительных каналов информации или субкодов,которые могут быть добавлены к музыкальной информации; эти субкоды называются Р, Q, R, S,Т, U, V, W. Описываемое изобретение связано сQ-каналом. Больше подробной информации об использовании других субкодовых каналов может быть найдено в International Standard IEC 908.Q-канал используется для управления более сложными устройствами воспроизведения. Декодирование этого канала может быть воплощено при помощи а-компьютера. Такие элементы, как номер дорожки и время, закодированы в канале Q. Каждое субкодовое слово имеет длину 98 битов, так что 98 кадров должны быть считаны с диска для считывания полного субкодового слова. Формат данных канала Q приведен в фиг. 1. Верхняя часть фиг. 1 показывает общий формат данных, нижняя часть фиг. 1 определяет часть Q-данных. 98-битовое Q-субкодовое слово состоит из пяти частей: синхрогруппа 1 (2 бита). Эта группа необходима для того, чтобы позволить декодеру отличить Q-субкодовое слово в кадре от звуковой информации; управляющее поле 2 (4 бита). Это управляющее поле 2 содержит 4 разряда признака для определения вида информации в дорожке; поле 3 ADR (адресное) (4 бита). Это полеADR 3 указывает режим, которому должны следовать последующие данные; поле 4 DATA-Q (данных-Q) (72 бита). Это поле DATA-Q включает в себя действительную информацию управления и показа; поле 5 CRC (корректировки) (16 битов). Это поле 5 CRC содержит код исправления ошибок, вычисляемый по информации управления, адреса и данных. Поскольку изобретение связано с форматом данных канала Q в нижней части фиг. 1,DATA-Q объяснено более подробно. Поле 7 поле 6 TNO (номера дорожки). В этом поле 6 TNO номер дорожки выражен 2-цифровым двоично-десятичным кодом; поле 7 X. В этом поле X присутствует индекс к номеру дорожки, выраженному в поле 6 TNO; поле 8 MIN, поле 9 SEC и поле 10 FRAME указывают время прогона в пределах дорожки; каждое поле выражено 2-цифровым двоичнодесятичным кодом. Это время устанавливается на нуль при начале дорожки. Время возрастает во время музыки и уменьшается во время паузы,заканчиваясь нулевым значением в конце паузы. В вводной и выводной дорожках это время возрастает. Минуты хранятся в MIN, секунды вSEC и одна секунда подразделяется на 75 кадров (пробегающих значения от 00 до 74); поле 11 ZERO (нулевое) содержит восемь битов с нулевым значением; поле 12 AMIN, поле 13 ASEC (адресация в секундах) и поле 14 APRAME указывают время прогона диска; каждое поле выражено в 2 цифровом двоично-десятичном коде. При начальном диаметре области программы время прогона устанавливается на нуль и TNO принимает значение первой дорожки на диске. Минуты хранятся в AMIN, секунды в ASEC и одна секунда подразделяется на 75 AFRAME (пробегающих значения от 00 до 74). На фиг. 2 показан первый вариант осуществления изобретения. Для увеличения возможного времени прогона каждый субкодовый адрес повторяется один раз, и субкод входит в некий вид режима заикания. В результате, субкодовое время увеличивается в два раза медленней,чем реальное время. Хотя адреса больше не являются однозначными, любая часть носителя информации все еще является доступной. Это может быть также применено к носителю информации, где режим заикания начинается после некоторого времени, например, на 120-минутном диске стандартный субкод используется во время первых 80 мин, а режим заикания используется во время следующих 40 мин. Фиг. 2 показывает часть субкода в соответствии с этим вариантом. Этот субкод указывается для 15 последовательных кадров. Стрелка 15 указывает в направлении увеличения времени прогона при считывании носителя информации. Фиг. 2 показывает вхождение субкода в этот режим заикания при субкодовом адресе 80:00:00. Начиная с этого субкодового времени,каждый субкодовый адрес повторяется один раз, что приводит к вдвое более медленному увеличению субкодового времени. Кроме того, специальный указатель, указывающий использование этого режима заикания, может быть определен в субкоде. Среди прочего, этот указатель может указывать субкодовое время, после которого используется режим заикания. На фиг. 3 показан второй вариант осуществления изобретения. В этом втором варианте вы 002613AFRAME в две цифры используется оптимально для продления максимально возможного времени прогона. Максимальное значение поля 13 ASEC увеличивается по отношению к обычному значению 59 до связанного с двоично-десятичным кодом максимального значения 99. Максимально возможное время прогона увеличено на 66% этой единственной мерой (вместо максимального времени прогона в 6000 реализован максимум в 10000 с). Фиг. 3 показывает две части субкодовых адресов, указывающих эту меру. Легко понять, что вместо оптимального использования поля 13 ASEC также может быть оптимально использовано поле 14 AFRAME путем применения связанного с двоичнодесятичным кодом максимального значения 99 вместо обычного значения 74. На фиг. 4 показан третий вариант осуществления изобретения. Для увеличения возможного времени прогона субкодовое время поддерживается постоянным после некоторого заданного субкодового времени, например после 99 мин, 59 с и 74 кадров, т.е. максимально возможного субкодового времени в соответствии с InternationalStandard IEC 908. Таким образом, возможное время прогона очевидно не ограничено. Субкод входит в некий вид режима фиксирования. На фиг. 4 субкодовое время входит в этот режим фиксирования при субкодовом адресе 80:00:00. Кроме того, также в этом варианте в субкоде может быть определен специальный указатель, указывающий на использование этого режима фиксирования. Среди прочего, этот указатель может указывать субкодовое время, после которого используется режим фиксирования. На фиг. 5 показан четвертый вариант осуществления изобретения. Для увеличения возможного времени прогона можно пожертвовать четырьмя битами поля 11 ZERO, немедленно предшествующими битам поля 12 AMIN,представляющим минуты субкодового времени в 2-цифровом двоично-десятичном коде. Благодаря этим дополнительным четырем битам дополнительная цифра становится доступной для выражения минут субкодового времени. Максимальное количество минут, следовательно,увеличено до 999 вместо 99 мин. Таким образом, биты ZERO используются только как биты AMIN, если общее время прогона диска превосходит 100 мин. Вплоть до времени прогона в 100 мин все биты поля ZERO остаются нулевыми; от времени прогона в 100 мин биты поля ZERO очень постепенно используются как дополнительные биты AMIN. Вплоть до времени воспроизведения в 200 мин только один бит поля ZERO используется как бит AMIN (вплоть до времени воспроизведения в 400 мин только два бита поля ZERO используются как бит AMIN; вплоть до времени воспроизведения в 800 мин только три бита поляZERO используются как бит AMIN). 9 В качестве примера фиг. 5 показывает субкодовый адрес в соответствии с этим вариантом. Субкодовым адресом, показанным здесь, является 103:15:22, 103 мин, 15 с и 22 кадра в двоично-десятичном коде. Варианты, показанные в фиг. 2, 3, 4 и 5,могут использоваться в нескольких различных форматах компакт-дисков, например в цифровом аудиодиске. Они также могут использоваться вCD-R или CD-RW, где субкодовые адреса записываются в предканавке в поле ATIP при изготовлении диска (для информации об этой предканавке см. European Patent SpecificationEP 0 265 984 B1) и в поле AMIN, поле ASEC и поле AFRAME при записи информации на CD-R или CD-RW. Субкодовые адреса, записываемые в поля AMIN, поля ASEC и поля AFRAME, записываются таким же образом, как указано вInternational Standard IEC 908. Время, указываемое в поле ATIP, должно быть идентично времени, указываемому в поле AMIN, поле ASEC и поле AFRAME. Поле ATIP использует слегка отличное указание времени с тем результатом,что максимальное значение поля ATIP составляет 79:59:74. Максимальное время прогона носителя информации с использованием этого поля ATIP, следовательно, ограничено 80 мин. Это изобретение увеличивает максимальное время прогона до значения выше этого 80 минутного барьера. На фиг. 6 показан в качестве примера носитель 17 информации в соответствии с данным изобретением. Этот носитель информации имеет предварительно размеченную дорожку 18 для хранения информации, присутствующей на носителе, и центральное отверстие 19. Предварительно размеченная дорожка содержит субкодовую информацию в соответствии с данным изобретением. Этим носителем информации может быть CD-R или CD-RW. Также другие CD форматы (например, цифровой аудиодиск) могут быть использованы в этом изобретении. Фиг. 7 показывает устройство в соответствии с данным изобретением для считывания носителя 17 информации с субкодом в соответствии с данным изобретением и для записи субкода в соответствии с данным изобретением на носитель информации. Устройство содержит управляющее средство 26 для вращения носителя 17 информации и головку 27 считывания для считывания дорожек, присутствующих на носителе информации. Головка 27 считывания содержит оптическую систему известного типа для фокусировки светового пятна 28 на дорожке посредством луча 29 света, направляемого через оптические элементы, такие как коллиматорная линза 39 для визирования луча света и линза объектива для фокусировки луча света. Этот луч 29 света происходит из источника 41 излучения,например излучающего лазерного диода ИКдиапазона с длиной волны 650 нм и оптической отдачей 1 мВт. Головка 27 считывания дополни 002613 10 тельно содержит привод следования для тонкого позиционирования светового пятна 28 в радиальном направлении в середине дорожки. Регулирование положения светового пятна на положение дорожки может быть также достигнуто путем изменения положения линзы 40 объектива. После отражения носителем 17 информации луч 29 света детектируется детектором 42 известного типа, например детектором квадранта, и генерирует сигналы 31 детектора, включая сигнал считывания, сигнал отслеживания ошибок, сигнал фокусировки ошибок, сигнал синхронизации и сигнал установления синхронизма. Например, для этой цели могут быть использованы светоделительный кубик 43, поляризующий светоделительный кубик, пленка или замедлитель. Устройство дополнительно содержит средство 32 отслеживания, соединенное с головкой 27 считывания, для приема сигнала отслеживания ошибок головки 27 считывания и для управления привода следования 30. При считывании носителя 17 информации сигнал вывода и считывания преобразуется в средстве 34 вывода и считывания в выходную информацию 33, причем это средство вывода и считывания содержит, например, канальный декодер или корректор ошибок. Время прогона может быть показано с выходной информацией 33. Путем использования указателя, присутствующего в субкодовых адресах, средство вывода и считывания может также преобразовывать сигнал вывода и считывания в выходную информацию для того, чтобы позволить показать время прогона, если субкодовые адреса увеличиваются в соответствии с данным изобретением. Устройство дополнительно содержит детектор 35 адресов для поиска адресов из сигналов 31 детектора и средство 36 позиционирования для грубого позиционирования головки 27 считывания в радиальном направлении дорожки. Устройство дополнительно содержит средство 48 обнаружения для приема сигналов 31 детектора от головки 27 считывания. Сигналы 31 детектора используются средством 48 обнаружения для синхронизации средства 32 вывода и считывания. Устройство дополнительно содержит системный управляющий модуль 37 для приема команд от управляющей компьютерной системы или пользователя и для регулировки устройства посредством управляющих линий 38, например системной шины, соединенной с управляющим средством 26, средством 36 позиционирования,детектором 35 адресов, средством 32 отслеживания и средством 34 вывода и считывания. В другом варианте устройство может также содержать средство считывания для приложения оптически считываемых знаков на носителе 17 информации записываемого или перезаписываемого типа. Головка 27 считывания заменяется на головку 27 считывания/записи. В данном варианте эта головка 27 считывания/записи содержит средство записи. 11 Хотя изобретение было описано со ссылкой на его предпочтительные варианты, очевидно, что они не являются ограничивающими примерами. Таким образом, различные модификации могут стать очевидными для специалистов в данной области техники, без отхода от объема изобретения, определенного в формуле изобретения. Кроме того, изобретение имеет место в каждом и любом новом признаке или комбинации признаков. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ регистрации времени прогона на носителе информации, содержащем основные данные и субкодовые данные, причем время прогона указано в субкодовом канале субкодовым временем, выраженным в соответствии с заранее заданным форматом, отличающийся тем, что используют время псевдопрогона, описанное путем увеличения субкодового времени в соответствии с псевдотемпом, который отличается от действительного темпа, соответствующего действительному времени прогона. 2. Способ по п.1, отличающийся тем, что псевдотемп меньше действительного темпа. 3. Способ по п.2, отличающийся тем, что псевдотемп равен половине действительного темпа. 4. Способ по п.1, отличающийся тем, что первый псевдотемп равен действительному темпу вплоть до заранее заданного субкодового времени, а, начиная с упомянутого заранее заданного субкодового времени, второй псевдотемп меньше действительного темпа. 5. Способ по п.4, отличающийся тем, что второй псевдотемп равен половине действительного темпа. 6. Способ по п.4 или 5, отличающийся тем,что заранее заданное субкодовое время равно или приблизительно равно 80:00:00. 7. Способ по п.2, отличающийся тем, что первый псевдотемп равен действительному темпу вплоть до заранее заданного субкодового времени, а, начиная с упомянутого заранее заданного субкодового времени, второй псевдотемп равен нулю. 8. Способ по п.7, отличающийся тем, что заранее заданное субкодовое время равно или приблизительно равно 99:59:74. 9. Способ по п.1, отличающийся тем, что используют управляющий код, причем этот управляющий код указывает использование субкодового времени в соответствии с псевдотемпом,который отличается от действительного темпа. 10. Способ по п.2, отличающийся тем, что псевдотемп меньше действительного темпа посредством выражения субкодового времени в значениях, превосходящих максимально возможные значения в соответствии с заранее заданным форматом. 12 11. Способ регистрации времени прогона носителя информации, время прогона которого описано субкодовым временем в субкодовом канале, при этом субкодовое время выражено в минутах, секундах и кадрах, причем количество битов для выражения количества минут субкодового времени доступно в субкодовом канале,отличающийся тем, что количество битов для выражения минут увеличивают за счет использования битов полей субкодового канала,имеющих заранее заданное предназначение,отличающееся от предназначения для выражения минут субкодового времени. 12. Способ по п.11, отличающийся тем, что четыре бита поля ZERO, которое непосредственно предшествует битам, выражающим минуты субкодового времени, используют, начиная с субкодового времени 99:59:74 для увеличения количества цифр, доступных для выражения количества минут субкодового времени. 13. Способ по п.11, отличающийся тем, что используют управляющий код, причем этот управляющий код указывает использование битов, присутствующих в полях субкодового канала, причем поле имеет заранее заданное предназначение, которое отличается от предназначения для выражения минут субкодового времени. 14. Носитель информации, содержащий основные данные, субкодовые данные и дорожки, в которых хранится информация, причем время прогона указано в субкодовом канале субкодовым временем, выраженным в соответствии с заранее заданным форматом, отличающийся тем, что время псевдопрогона описано посредством увеличения субкодового времени в соответствии с псевдотемпом, отличающимся от действительного темпа, соответствующего действительному времени прогона. 15. Носитель информации для записи и хранения основных данных и субкодовых данных в дорожках, содержащий предварительно размеченную дорожку, в которой хранится информация о времени прогона, указываемая субкодовым временем и временем предварительно размеченной дорожки, при этом как субкодовое время, так и время предварительно размеченной дорожки выражены в соответствии с заранее заданным форматом, отличающийся тем, что время псевдопрогона описано в предварительно размеченной дорожке посредством увеличения субкодового времени в соответствии с псевдотемпом, отличающимся от действительного темпа, соответствующего действительному времени прогона. 16. Носитель информации по п.14 или 15,отличающийся тем, что псевдотемп меньше действительного темпа. 17. Носитель информации по п.14 или 15,отличающийся тем, что первый псевдотемп равен действительному темпу вплоть до заранее заданного субкодового времени, а, начиная с 13 заранее заданного субкодового времени, второй псевдотемп равен нулю. 18. Носитель информации, содержащий основные данные, субкодовые данные и дорожки, в которых хранится информации, причем время прогона указано в субкодовом канале субкодовым временем, выраженным в минутах,секундах и кадрах, при этом количество битов для выражения количества минут субкодового времени доступно в субкодовом канале, отличающийся тем, что количество битов для выражения минут увеличено за счет использования битов, присутствующих в полях субкодового канала, имеющих заранее заданное предназначение, отличающееся от предназначения для выражения минут субкодового времени. 19. Носитель информации, содержащий основные данные, субкодовые данные и дорожки для хранения информации, при этом время прогона, указываемое субкодовым временем,хранимым в предварительно размеченной дорожке, выражено в минутах, секундах и кадрах,а количество битов для выражения количества минут субкодового времени доступно в субкодовом канале, отличающийся тем, что количество битов для выражения минут увеличено за счет использования битов, присутствующих в полях субкодового канала, имеющих заранее заданное предназначение, отличающееся от предназначения для выражения минут субкодового времени. 14 20. Устройство для считывания носителя информации, содержащее систему для обнаружения и считывания информации, хранимой на носителе информации, причем указанная система содержит средство обнаружения и средства вывода и считывания для приема сигналов детектора, а средства вывода и считывания выполнены с возможностью поиска субкодового времени, отличающееся тем, что средства вывода и считывания дополнительно выполнены с возможностью обнаружения управляющего кода, указывающего присутствие субкодового времени, которое увеличивается в соответствии с псевдотемпом, отличающимся от действительного темпа, соответствующего действительному времени прогона. 21. Устройство для записи носителя информации, содержащее средства записи для создания обнаружимого изменения на слое носителя информации, обеспечивающего возможность записи субкодового времени на носитель информации таким образом, что субкодовое время увеличивается в соответствии с действительным темпом, соответствующим действительному времени прогона, отличающееся тем,что средства записи дополнительно выполнены с возможностью записи субкодового времени на носитель информации таким образом, что субкодовое время увеличивается в соответствии с псевдотемпом, который отличается от действительного темпа.
