Способ и устройство для записи информации на носитель

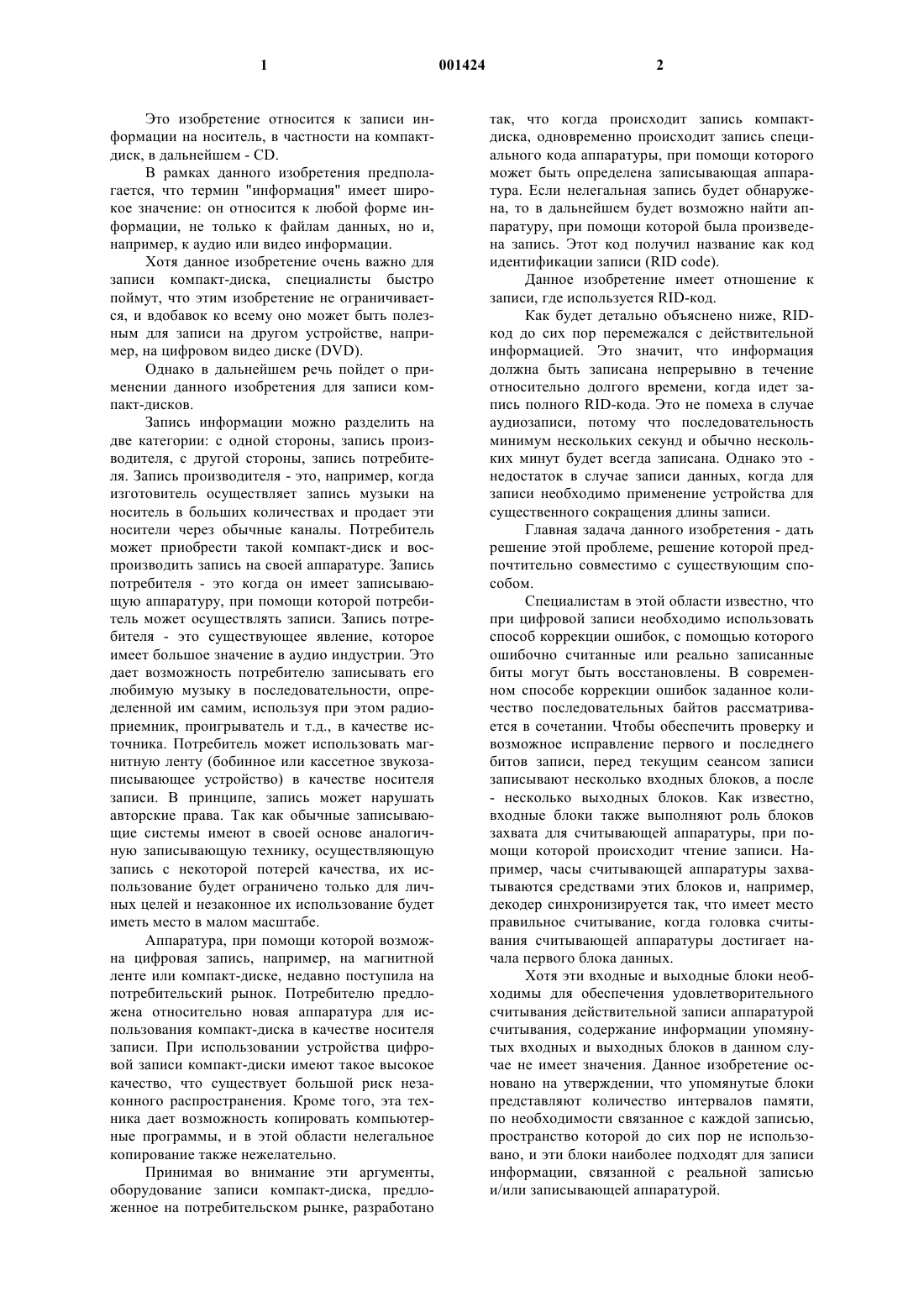

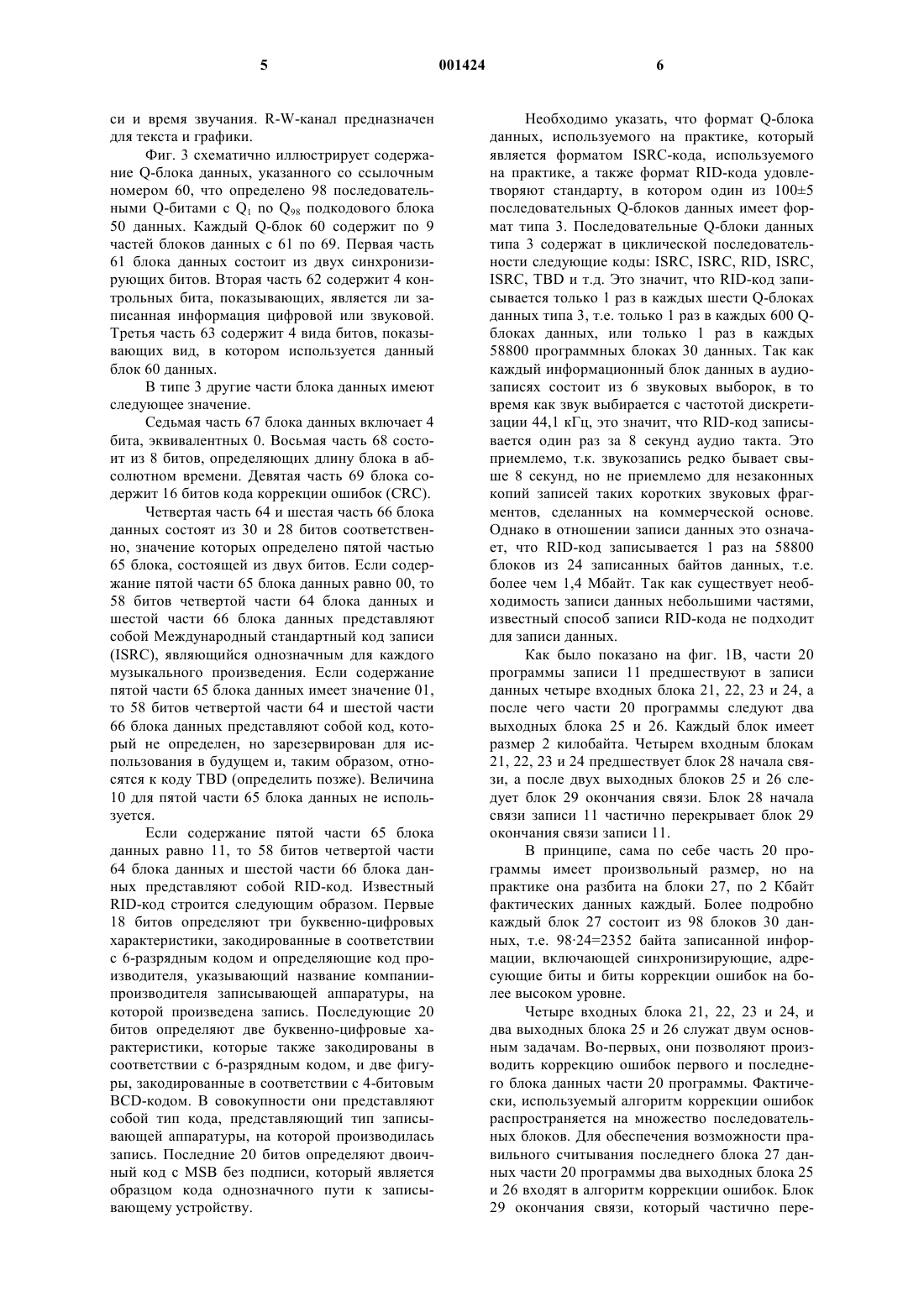

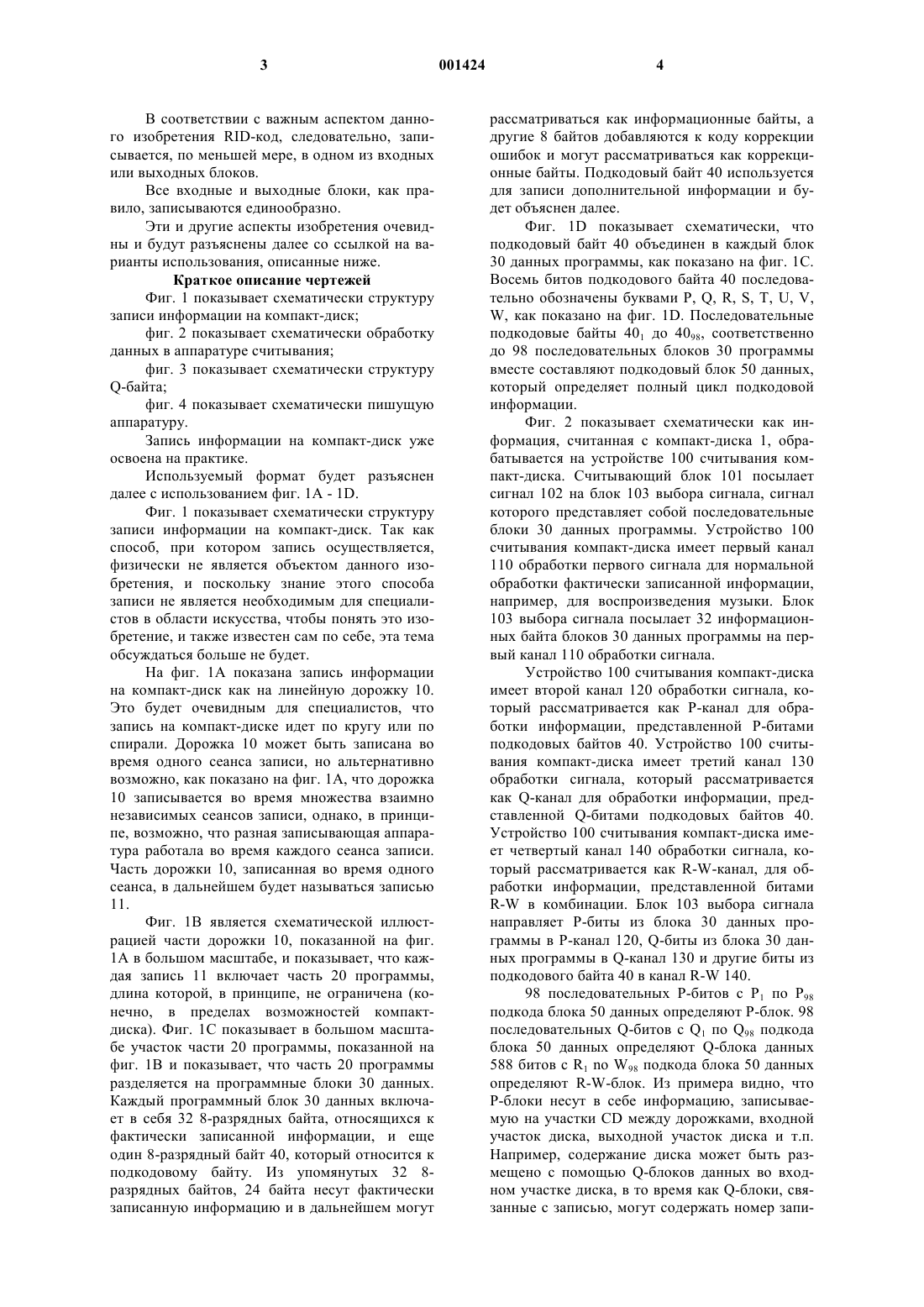

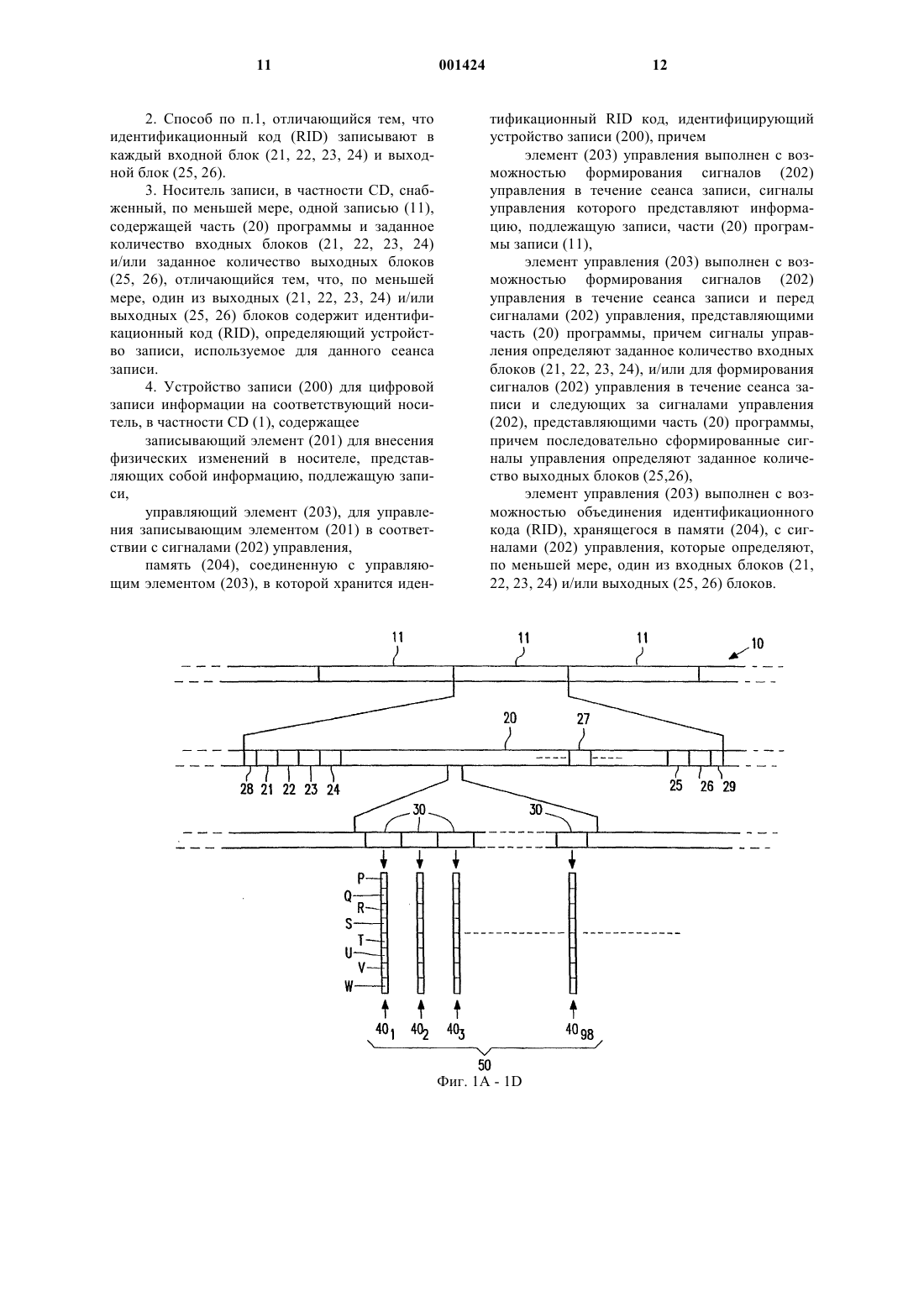

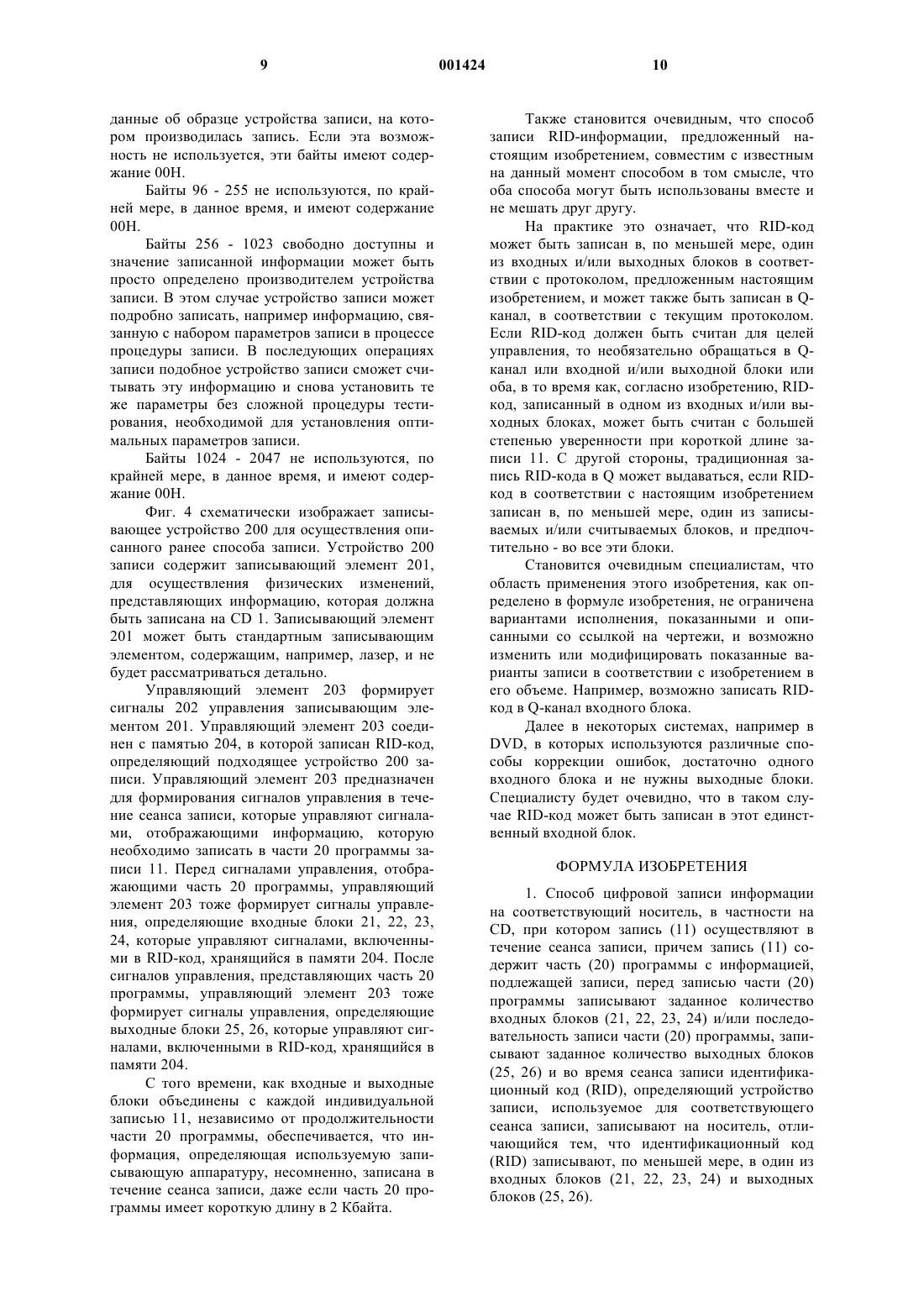

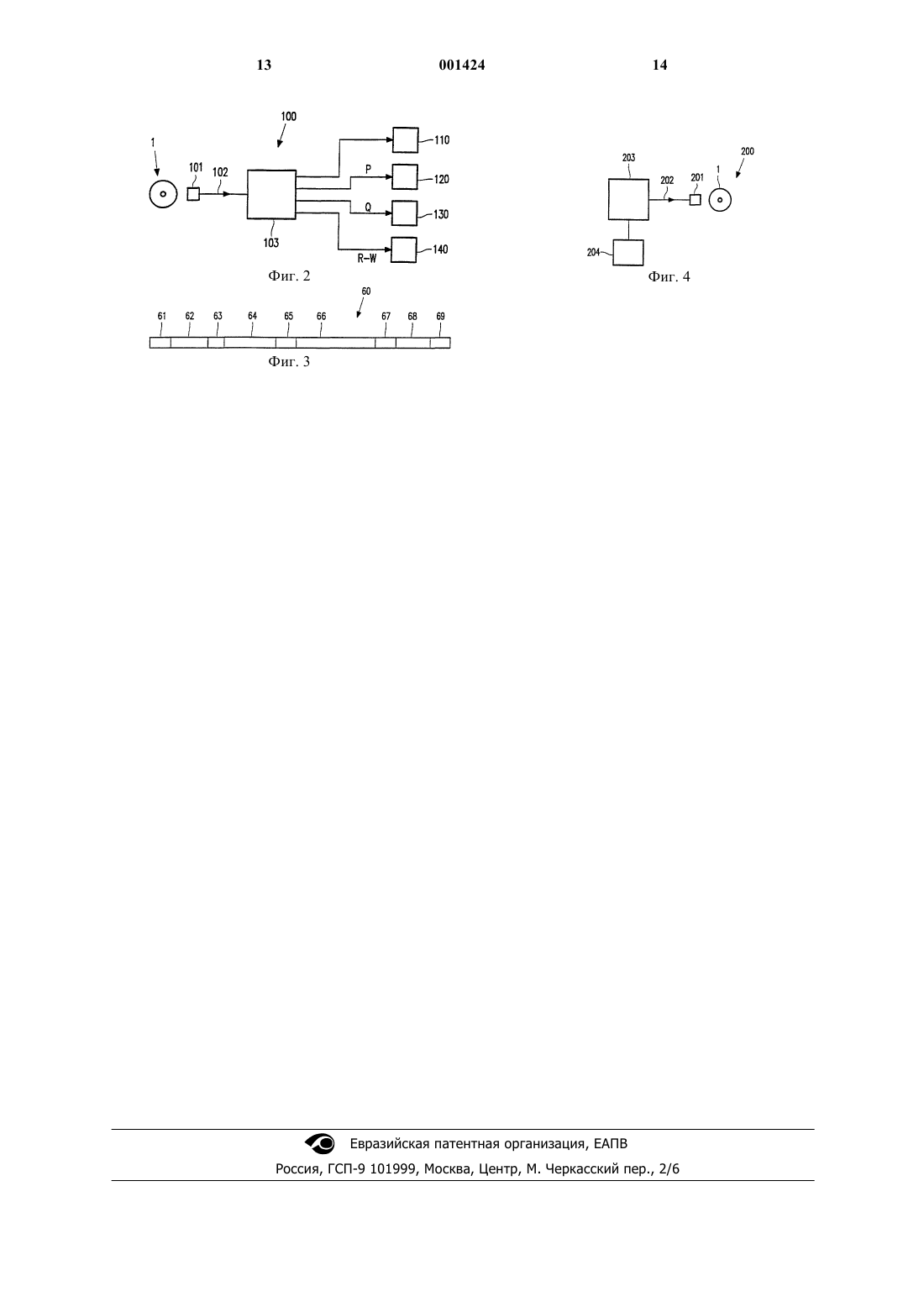

1 Это изобретение относится к записи информации на носитель, в частности на компактдиск, в дальнейшем - CD. В рамках данного изобретения предполагается, что термин "информация" имеет широкое значение: он относится к любой форме информации, не только к файлам данных, но и,например, к аудио или видео информации. Хотя данное изобретение очень важно для записи компакт-диска, специалисты быстро поймут, что этим изобретение не ограничивается, и вдобавок ко всему оно может быть полезным для записи на другом устройстве, например, на цифровом видео диске (DVD). Однако в дальнейшем речь пойдет о применении данного изобретения для записи компакт-дисков. Запись информации можно разделить на две категории: с одной стороны, запись производителя, с другой стороны, запись потребителя. Запись производителя - это, например, когда изготовитель осуществляет запись музыки на носитель в больших количествах и продает эти носители через обычные каналы. Потребитель может приобрести такой компакт-диск и воспроизводить запись на своей аппаратуре. Запись потребителя - это когда он имеет записывающую аппаратуру, при помощи которой потребитель может осуществлять записи. Запись потребителя - это существующее явление, которое имеет большое значение в аудио индустрии. Это дает возможность потребителю записывать его любимую музыку в последовательности, определенной им самим, используя при этом радиоприемник, проигрыватель и т.д., в качестве источника. Потребитель может использовать магнитную ленту (бобинное или кассетное звукозаписывающее устройство) в качестве носителя записи. В принципе, запись может нарушать авторские права. Так как обычные записывающие системы имеют в своей основе аналогичную записывающую технику, осуществляющую запись с некоторой потерей качества, их использование будет ограничено только для личных целей и незаконное их использование будет иметь место в малом масштабе. Аппаратура, при помощи которой возможна цифровая запись, например, на магнитной ленте или компакт-диске, недавно поступила на потребительский рынок. Потребителю предложена относительно новая аппаратура для использования компакт-диска в качестве носителя записи. При использовании устройства цифровой записи компакт-диски имеют такое высокое качество, что существует большой риск незаконного распространения. Кроме того, эта техника дает возможность копировать компьютерные программы, и в этой области нелегальное копирование также нежелательно. Принимая во внимание эти аргументы,оборудование записи компакт-диска, предложенное на потребительском рынке, разработано 2 так, что когда происходит запись компактдиска, одновременно происходит запись специального кода аппаратуры, при помощи которого может быть определена записывающая аппаратура. Если нелегальная запись будет обнаружена, то в дальнейшем будет возможно найти аппаратуру, при помощи которой была произведена запись. Этот код получил название как код идентификации записи (RID code). Данное изобретение имеет отношение к записи, где используется RID-код. Как будет детально объяснено ниже, RIDкод до сих пор перемежался с действительной информацией. Это значит, что информация должна быть записана непрерывно в течение относительно долгого времени, когда идет запись полного RID-кода. Это не помеха в случае аудиозаписи, потому что последовательность минимум нескольких секунд и обычно нескольких минут будет всегда записана. Однако это недостаток в случае записи данных, когда для записи необходимо применение устройства для существенного сокращения длины записи. Главная задача данного изобретения - дать решение этой проблеме, решение которой предпочтительно совместимо с существующим способом. Специалистам в этой области известно, что при цифровой записи необходимо использовать способ коррекции ошибок, с помощью которого ошибочно считанные или реально записанные биты могут быть восстановлены. В современном способе коррекции ошибок заданное количество последовательных байтов рассматривается в сочетании. Чтобы обеспечить проверку и возможное исправление первого и последнего битов записи, перед текущим сеансом записи записывают несколько входных блоков, а после- несколько выходных блоков. Как известно,входные блоки также выполняют роль блоков захвата для считывающей аппаратуры, при помощи которой происходит чтение записи. Например, часы считывающей аппаратуры захватываются средствами этих блоков и, например,декодер синхронизируется так, что имеет место правильное считывание, когда головка считывания считывающей аппаратуры достигает начала первого блока данных. Хотя эти входные и выходные блоки необходимы для обеспечения удовлетворительного считывания действительной записи аппаратурой считывания, содержание информации упомянутых входных и выходных блоков в данном случае не имеет значения. Данное изобретение основано на утверждении, что упомянутые блоки представляют количество интервалов памяти,по необходимости связанное с каждой записью,пространство которой до сих пор не использовано, и эти блоки наиболее подходят для записи информации, связанной с реальной записью и/или записывающей аппаратурой. 3 В соответствии с важным аспектом данного изобретения RID-код, следовательно, записывается, по меньшей мере, в одном из входных или выходных блоков. Все входные и выходные блоки, как правило, записываются единообразно. Эти и другие аспекты изобретения очевидны и будут разъяснены далее со ссылкой на варианты использования, описанные ниже. Краткое описание чертежей Фиг. 1 показывает схематически структуру записи информации на компакт-диск; фиг. 2 показывает схематически обработку данных в аппаратуре считывания; фиг. 3 показывает схематически структуруQ-байта; фиг. 4 показывает схематически пишущую аппаратуру. Запись информации на компакт-диск уже освоена на практике. Используемый формат будет разъяснен далее с использованием фиг. 1A - 1D. Фиг. 1 показывает схематически структуру записи информации на компакт-диск. Так как способ, при котором запись осуществляется,физически не является объектом данного изобретения, и поскольку знание этого способа записи не является необходимым для специалистов в области искусства, чтобы понять это изобретение, и также известен сам по себе, эта тема обсуждаться больше не будет. На фиг. 1 А показана запись информации на компакт-диск как на линейную дорожку 10. Это будет очевидным для специалистов, что запись на компакт-диске идет по кругу или по спирали. Дорожка 10 может быть записана во время одного сеанса записи, но альтернативно возможно, как показано на фиг. 1 А, что дорожка 10 записывается во время множества взаимно независимых сеансов записи, однако, в принципе, возможно, что разная записывающая аппаратура работала во время каждого сеанса записи. Часть дорожки 10, записанная во время одного сеанса, в дальнейшем будет называться записью 11. Фиг. 1 В является схематической иллюстрацией части дорожки 10, показанной на фиг. 1 А в большом масштабе, и показывает, что каждая запись 11 включает часть 20 программы,длина которой, в принципе, не ограничена (конечно, в пределах возможностей компактдиска). Фиг. 1 С показывает в большом масштабе участок части 20 программы, показанной на фиг. 1 В и показывает, что часть 20 программы разделяется на программные блоки 30 данных. Каждый программный блок 30 данных включает в себя 32 8-разрядных байта, относящихся к фактически записанной информации, и еще один 8-разрядный байт 40, который относится к подкодовому байту. Из упомянутых 32 8 разрядных байтов, 24 байта несут фактически записанную информацию и в дальнейшем могут 4 рассматриваться как информационные байты, а другие 8 байтов добавляются к коду коррекции ошибок и могут рассматриваться как коррекционные байты. Подкодовый байт 40 используется для записи дополнительной информации и будет объяснен далее. Фиг. 1D показывает схематически, что подкодовый байт 40 объединен в каждый блок 30 данных программы, как показано на фиг. 1 С. Восемь битов подкодового байта 40 последовательно обозначены буквами Р, Q, R, S, T, U, V,W, как показано на фиг. 1D. Последовательные подкодовые байты 401 до 4098, соответственно до 98 последовательных блоков 30 программы вместе составляют подкодовый блок 50 данных,который определяет полный цикл подкодовой информации. Фиг. 2 показывает схематически как информация, считанная с компакт-диска 1, обрабатывается на устройстве 100 считывания компакт-диска. Считывающий блок 101 посылает сигнал 102 на блок 103 выбора сигнала, сигнал которого представляет собой последовательные блоки 30 данных программы. Устройство 100 считывания компакт-диска имеет первый канал 110 обработки первого сигнала для нормальной обработки фактически записанной информации,например, для воспроизведения музыки. Блок 103 выбора сигнала посылает 32 информационных байта блоков 30 данных программы на первый канал 110 обработки сигнала. Устройство 100 считывания компакт-диска имеет второй канал 120 обработки сигнала, который рассматривается как Р-канал для обработки информации, представленной Р-битами подкодовых байтов 40. Устройство 100 считывания компакт-диска имеет третий канал 130 обработки сигнала, который рассматривается как Q-канал для обработки информации, представленной Q-битами подкодовых байтов 40. Устройство 100 считывания компакт-диска имеет четвертый канал 140 обработки сигнала, который рассматривается как R-W-канал, для обработки информации, представленной битамиR-W в комбинации. Блок 103 выбора сигнала направляет Р-биты из блока 30 данных программы в Р-канал 120, Q-биты из блока 30 данных программы в Q-канал 130 и другие биты из подкодового байта 40 в канал R-W 140. 98 последовательных Р-битов с P1 по P98 подкода блока 50 данных определяют Р-блок. 98 последовательных Q-битов с Q1 по Q98 подкода блока 50 данных определяют Q-блока данных 588 битов с R1 no W98 подкода блока 50 данных определяют R-W-блок. Из примера видно, что Р-блоки несут в себе информацию, записываемую на участки CD между дорожками, входной участок диска, выходной участок диска и т.п. Например, содержание диска может быть размещено с помощью Q-блоков данных во входном участке диска, в то время как Q-блоки, связанные с записью, могут содержать номер запи 5 си и время звучания. R-W-канал предназначен для текста и графики. Фиг. 3 схематично иллюстрирует содержание Q-блока данных, указанного со ссылочным номером 60, что определено 98 последовательными Q-битами с Q1 no Q98 подкодового блока 50 данных. Каждый Q-блок 60 содержит по 9 частей блоков данных с 61 по 69. Первая часть 61 блока данных состоит из двух синхронизирующих битов. Вторая часть 62 содержит 4 контрольных бита, показывающих, является ли записанная информация цифровой или звуковой. Третья часть 63 содержит 4 вида битов, показывающих вид, в котором используется данный блок 60 данных. В типе 3 другие части блока данных имеют следующее значение. Седьмая часть 67 блока данных включает 4 бита, эквивалентных 0. Восьмая часть 68 состоит из 8 битов, определяющих длину блока в абсолютном времени. Девятая часть 69 блока содержит 16 битов кода коррекции ошибок (CRC). Четвертая часть 64 и шестая часть 66 блока данных состоят из 30 и 28 битов соответственно, значение которых определено пятой частью 65 блока, состоящей из двух битов. Если содержание пятой части 65 блока данных равно 00, то 58 битов четвертой части 64 блока данных и шестой части 66 блока данных представляют собой Международный стандартный код записи(ISRC), являющийся однозначным для каждого музыкального произведения. Если содержание пятой части 65 блока данных имеет значение 01,то 58 битов четвертой части 64 и шестой части 66 блока данных представляют собой код, который не определен, но зарезервирован для использования в будущем и, таким образом, относятся к коду TBD (определить позже). Величина 10 для пятой части 65 блока данных не используется. Если содержание пятой части 65 блока данных равно 11, то 58 битов четвертой части 64 блока данных и шестой части 66 блока данных представляют собой RID-код. ИзвестныйRID-код строится следующим образом. Первые 18 битов определяют три буквенно-цифровых характеристики, закодированные в соответствии с 6-разрядным кодом и определяющие код производителя, указывающий название компаниипроизводителя записывающей аппаратуры, на которой произведена запись. Последующие 20 битов определяют две буквенно-цифровые характеристики, которые также закодированы в соответствии с 6-разрядным кодом, и две фигуры, закодированные в соответствии с 4-битовымBCD-кодом. В совокупности они представляют собой тип кода, представляющий тип записывающей аппаратуры, на которой производилась запись. Последние 20 битов определяют двоичный код с MSB без подписи, который является образцом кода однозначного пути к записывающему устройству. 6 Необходимо указать, что формат Q-блока данных, используемого на практике, который является форматом ISRC-кода, используемого на практике, а также формат RID-кода удовлетворяют стандарту, в котором один из 1005 последовательных Q-блоков данных имеет формат типа 3. Последовательные Q-блоки данных типа 3 содержат в циклической последовательности следующие коды: ISRC, ISRC, RID, ISRC,ISRC, TBD и т.д. Это значит, что RID-код записывается только 1 раз в каждых шести Q-блоках данных типа 3, т.е. только 1 раз в каждых 600 Qблоках данных, или только 1 раз в каждых 58800 программных блоках 30 данных. Так как каждый информационный блок данных в аудиозаписях состоит из 6 звуковых выборок, в то время как звук выбирается с частотой дискретизации 44,1 кГц, это значит, что RID-код записывается один раз за 8 секунд аудио такта. Это приемлемо, т.к. звукозапись редко бывает свыше 8 секунд, но не приемлемо для незаконных копий записей таких коротких звуковых фрагментов, сделанных на коммерческой основе. Однако в отношении записи данных это означает, что RID-код записывается 1 раз на 58800 блоков из 24 записанных байтов данных, т.е. более чем 1,4 Мбайт. Так как существует необходимость записи данных небольшими частями,известный способ записи RID-кода не подходит для записи данных. Как было показано на фиг. 1 В, части 20 программы записи 11 предшествуют в записи данных четыре входных блока 21, 22, 23 и 24, а после чего части 20 программы следуют два выходных блока 25 и 26. Каждый блок имеет размер 2 килобайта. Четырем входным блокам 21, 22, 23 и 24 предшествует блок 28 начала связи, а после двух выходных блоков 25 и 26 следует блок 29 окончания связи. Блок 28 начала связи записи 11 частично перекрывает блок 29 окончания связи записи 11. В принципе, сама по себе часть 20 программы имеет произвольный размер, но на практике она разбита на блоки 27, по 2 Кбайт фактических данных каждый. Более подробно каждый блок 27 состоит из 98 блоков 30 данных, т.е. 9824=2352 байта записанной информации, включающей синхронизирующие, адресующие биты и биты коррекции ошибок на более высоком уровне. Четыре входных блока 21, 22, 23 и 24, и два выходных блока 25 и 26 служат двум основным задачам. Во-первых, они позволяют производить коррекцию ошибок первого и последнего блока данных части 20 программы. Фактически, используемый алгоритм коррекции ошибок распространяется на множество последовательных блоков. Для обеспечения возможности правильного считывания последнего блока 27 данных части 20 программы два выходных блока 25 и 26 входят в алгоритм коррекции ошибок. Блок 29 окончания связи, который частично пере 7 крывается блоком 28 начала связи последовательной записи 11,является неполным и неисправляемым, а последний выходной блок 26 будет только частично использоваться в целях записи, т.к. блок 29 окончания связи в основной части нечитаем. Первый выходной блок 25 будет, возможно,читаться без ошибок, но точно это не известно. Для обеспечения возможности правильного считывания первого блока 27 данных части 20 программы два последних выходных блока 23 и 24 входят в алгоритм коррекции ошибок. Наиболее важной причиной для того, чтобы количество входных блоков было больше,чем выходных, является то, что считывающая аппаратура, которая должна считывать запись 11, должна быть адаптирована к точному способу записывания записи 11. Это, например, необходимо для синхронизации времени на аппаратуре считывания с записанной информацией. На настройку считывающей аппаратуры тратится некоторое время, и в этот период соответствующие блоки 21 и 22 не могут использоваться для коррекции ошибок; чтобы компенсировать это, используется большое количество входных блоков. Два последних входных блока 23 и 24 могут быть считаны правильно с большей долей вероятности. Для названных функций, т.е. для коррекции ошибок и настройки, важно, чтобы входные блоки 21 - 24 и выходные блоки 25 - 26 были правильные, а содержание информации, записанной в этих блоках, не было решающей. Согласно упомянутым функциям, эти блоки могут рассматриваться как вспомогательные блоки с фиктивной информацией. Данное изобретение предлагает использовать объем памяти, представленный указанными блоками при записи в них "нужной" информации, например, вышеупомянутого RID-кода, идентифицирующего соответствующую записывающую аппаратуру. В принципе, возможна запись взаимно различной информации в шести входных и выходных блоках, но чем больше расстояние до части 20 программы, тем меньше возможность правильного считывания. Наиболее подходящим является последний входной блок 24 и(возможно, в несколько меньшей степени) первый выходной блок 25. Однако для большей простоты наиболее удобно записывать одинаковую информацию во все шесть входных и выходных блоков. Изобретение далее будет рассматриваться со ссылками на запись в последний входной блок 24. Как указывалось ранее, RID-код, записанный в Q-канал, имеет длину в 12 символов и объем в 58 бит, записанный с большим интервалом в части 20 программы записи 11. Такой же стандартный RID-код может быть записан в последний вводной блок 24 в контексте данного изобретения. Важным преимуществом изобретения является то, что последний входной блок 8 24 не имеет ограничений в расположении записываемой информации, и что 58 битов стандартного RID-кода могут, таким образом, располагаться ближе друг к другу, чем при стандартном способе записи. Предпочтительно, чтобы некоторые из 58 бит или даже все эти 58 бит записываются один после другого, т.е. непрерывно, в последний входной блок 24. Очевидно, что объем памяти в блоке, занимающий 2 Кбайта, является вполне достаточным для записи RID-кода, и даже достаточно объема для записи RID-кода, несколько раз и/или, по выбору, для хранения другой информации. В рамках данного изобретения также возможно, что информация, записанная со ссылками на соответствующее записывающее устройство, была более обширна, чем стандартныйRID-код. В варианте исполнения данного изобретения предлагается следующее кодирование. Код,показывающий, что в блок записан правильный(байты 0 - 4) блока. Этот код может обозначаться как "RID01". По меньшей мере, временно последующие три байта не используются и имеют содержание 00 Н. Три буквенно-цифровых знака, соответствующие указанному выше коду производителя,записываются в последующие три байта (с 8 по 10). По меньшей мере, временно последующие пять байтов не используются и имеют содержание 00 Н. Две буквенно-цифровых характеристики и две фигуры, соответствующие указанному выше типу кода, записываются в последующие четыре байта (16 - 19). По меньшей мере, временно последующие четыре байта не используются, и будут иметь содержание 00 Н. Вышеуказанный образец кода записывается в форме 20-разрядного числа в последующие три байта (24 - 26). Первые четыре бита байта 24 равны нулю. Пятый бит байта 24 - это MSB указанного 20-разрядного числа, а последний бит байта 26 - это LSB указанного 20 разрядного числа. По меньшей мере, временно последующие пять байтов не используются, и имеют содержание 00 Н. Если желательно, байты 32 - 63, в буквенно-цифровых знаках, содержат полное название производителя записывающего устройства, с помощью которого произведена запись. Если эта возможность не используется, эти байты имеют содержание 00 Н. Если желательно, байты 64 - 79 содержат в буквенно-цифровых знаках дополнительные сведения о типе записывающего устройства, с помощью которого произведена запись. Если эта возможность не используется, эти байты имеют содержание 00 Н. Если желательно, байты 80 - 95 содержат в буквенно-цифровых знаках дополнительные 9 данные об образце устройства записи, на котором производилась запись. Если эта возможность не используется, эти байты имеют содержание 00 Н. Байты 96 - 255 не используются, по крайней мере, в данное время, и имеют содержание 00 Н. Байты 256 - 1023 свободно доступны и значение записанной информации может быть просто определено производителем устройства записи. В этом случае устройство записи может подробно записать, например информацию, связанную с набором параметров записи в процессе процедуры записи. В последующих операциях записи подобное устройство записи сможет считывать эту информацию и снова установить те же параметры без сложной процедуры тестирования, необходимой для установления оптимальных параметров записи. Байты 1024 - 2047 не используются, по крайней мере, в данное время, и имеют содержание 00 Н. Фиг. 4 схематически изображает записывающее устройство 200 для осуществления описанного ранее способа записи. Устройство 200 записи содержит записывающий элемент 201,для осуществления физических изменений,представляющих информацию, которая должна быть записана на CD 1. Записывающий элемент 201 может быть стандартным записывающим элементом, содержащим, например, лазер, и не будет рассматриваться детально. Управляющий элемент 203 формирует сигналы 202 управления записывающим элементом 201. Управляющий элемент 203 соединен с памятью 204, в которой записан RID-код,определяющий подходящее устройство 200 записи. Управляющий элемент 203 предназначен для формирования сигналов управления в течение сеанса записи, которые управляют сигналами, отображающими информацию, которую необходимо записать в части 20 программы записи 11. Перед сигналами управления, отображающими часть 20 программы, управляющий элемент 203 тоже формирует сигналы управления, определяющие входные блоки 21, 22, 23,24, которые управляют сигналами, включенными в RID-код, хранящийся в памяти 204. После сигналов управления, представляющих часть 20 программы, управляющий элемент 203 тоже формирует сигналы управления, определяющие выходные блоки 25, 26, которые управляют сигналами, включенными в RID-код, хранящийся в памяти 204. С того времени, как входные и выходные блоки объединены с каждой индивидуальной записью 11, независимо от продолжительности части 20 программы, обеспечивается, что информация, определяющая используемую записывающую аппаратуру, несомненно, записана в течение сеанса записи, даже если часть 20 программы имеет короткую длину в 2 Кбайта. 10 Также становится очевидным, что способ записи RID-информации, предложенный настоящим изобретением, совместим с известным на данный момент способом в том смысле, что оба способа могут быть использованы вместе и не мешать друг другу. На практике это означает, что RID-код может быть записан в, по меньшей мере, один из входных и/или выходных блоков в соответствии с протоколом, предложенным настоящим изобретением, и может также быть записан в Qканал, в соответствии с текущим протоколом. Если RID-код должен быть считан для целей управления, то необязательно обращаться в Qканал или входной и/или выходной блоки или оба, в то время как, согласно изобретению, RIDкод, записанный в одном из входных и/или выходных блоках, может быть считан с большей степенью уверенности при короткой длине записи 11. С другой стороны, традиционная запись RID-кода в Q может выдаваться, если RIDкод в соответствии с настоящим изобретением записан в, по меньшей мере, один из записываемых и/или считываемых блоков, и предпочтительно - во все эти блоки. Становится очевидным специалистам, что область применения этого изобретения, как определено в формуле изобретения, не ограничена вариантами исполнения, показанными и описанными со ссылкой на чертежи, и возможно изменить или модифицировать показанные варианты записи в соответствии с изобретением в его объеме. Например, возможно записать RIDкод в Q-канал входного блока. Далее в некоторых системах, например вDVD, в которых используются различные способы коррекции ошибок, достаточно одного входного блока и не нужны выходные блоки. Специалисту будет очевидно, что в таком случае RID-код может быть записан в этот единственный входной блок. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ цифровой записи информации на соответствующий носитель, в частности наCD, при котором запись (11) осуществляют в течение сеанса записи, причем запись (11) содержит часть (20) программы с информацией,подлежащей записи, перед записью части (20) программы записывают заданное количество входных блоков (21, 22, 23, 24) и/или последовательность записи части (20) программы, записывают заданное количество выходных блоков(25, 26) и во время сеанса записи идентификационный код (RID), определяющий устройство записи, используемое для соответствующего сеанса записи, записывают на носитель, отличающийся тем, что идентификационный код(RID) записывают, по меньшей мере, в один из входных блоков (21, 22, 23, 24) и выходных блоков (25, 26). 11 2. Способ по п.1, отличающийся тем, что идентификационный код (RID) записывают в каждый входной блок (21, 22, 23, 24) и выходной блок (25, 26). 3. Носитель записи, в частности CD, снабженный, по меньшей мере, одной записью (11),содержащей часть (20) программы и заданное количество входных блоков (21, 22, 23, 24) и/или заданное количество выходных блоков(25, 26), отличающийся тем, что, по меньшей мере, один из выходных (21, 22, 23, 24) и/или выходных (25, 26) блоков содержит идентификационный код (RID), определяющий устройство записи, используемое для данного сеанса записи. 4. Устройство записи (200) для цифровой записи информации на соответствующий носитель, в частности CD (1), содержащее записывающий элемент (201) для внесения физических изменений в носителе, представляющих собой информацию, подлежащую записи,управляющий элемент (203), для управления записывающим элементом (201) в соответствии с сигналами (202) управления,память (204), соединенную с управляющим элементом (203), в которой хранится иден 001424 12 тификационный RID код, идентифицирующий устройство записи (200), причем элемент (203) управления выполнен с возможностью формирования сигналов (202) управления в течение сеанса записи, сигналы управления которого представляют информацию, подлежащую записи, части (20) программы записи (11),элемент управления (203) выполнен с возможностью формирования сигналов (202) управления в течение сеанса записи и перед сигналами (202) управления, представляющими часть (20) программы, причем сигналы управления определяют заданное количество входных блоков (21, 22, 23, 24), и/или для формирования сигналов (202) управления в течение сеанса записи и следующих за сигналами управления(202), представляющими часть (20) программы,причем последовательно сформированные сигналы управления определяют заданное количество выходных блоков (25,26),элемент управления (203) выполнен с возможностью объединения идентификационного кода (RID), хранящегося в памяти (204), с сигналами (202) управления, которые определяют,по меньшей мере, один из входных блоков (21,22, 23, 24) и/или выходных (25, 26) блоков.
