Телескопический удлинитель для электробытовой техники

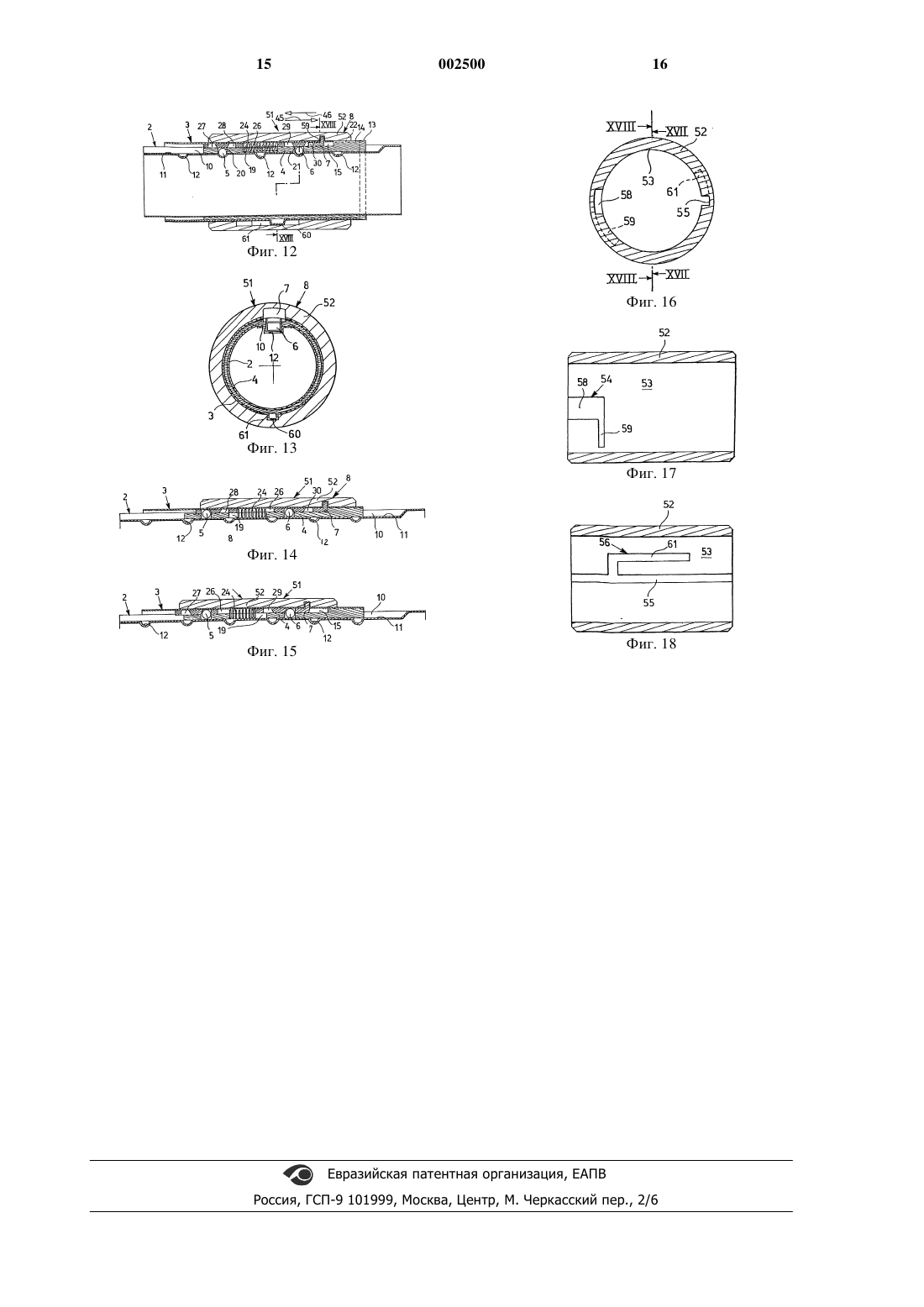

1 Настоящее изобретение касается телескопического удлинителя для электробытовой техники, такой как пылесос и т.п. Телескопические удлинители для электробытовой техники известны, такие удлинители содержат внутреннюю трубку и наружную трубку, выполненные с возможностью уплотненно скользить одна в другой, втулку, стопорное средство, способное запирать вместе внутреннюю трубку и наружную трубку, нажимной ползун, входящий в зацепление со стопорным средством с помощью упругих средств, и приводное средство, соединенное с нажимным ползуном с возможностью управления им. В этих удлинителях внутренняя трубка снабжена рядом выемок заданной формы, втулка неподвижно крепится к наружной трубке, а стопорное средство и нажимной ползун подпираются упомянутой втулкой с возможностью перемещения. Упругие средства также размещены в упомянутой втулке. Нажимной ползун воздействует на стопорное средство через действие упругих средств так, чтобы с усилием вводить стопорное средство внутрь выемки внутренней трубки и запирать внутреннюю трубку внутри наружной трубки. Приводное средство, в свою очередь, способно разъединять нажимной ползун от стопорного средства так, чтобы оставить стопорное средство свободным для радиального перемещения и выхода из выемки внутренней трубки. Таким образом внутренняя трубка разъединяется от наружной трубки и может скользить относительно наружной трубки так, чтобы регулировать длину удлинителя. Для размещения упомянутой втулки некоторые традиционные телескопические удлинители имеют наружную трубку, снабженную расширением (расширенная часть). Удлинитель такого типа описан в ЕР-В 1-0 293 518. Расширение наружной трубки делает удлинитель несколько объемистым и неудобным для того,чтобы держать его рукой. В альтернативном варианте запирающий и освобождающий ползун устанавливается в выступе втулки, размещенной в нише, выполненной в наружной трубке путем вытягивания. Таким образом, для обоих этих типов телескопических удлинителей требуется регулируемая деформация наружной трубки. Такой вид технологии обработки имеет следующие недостатки: требуется использовать совершенное оборудование,удлиняется рабочее время,требуется использовать дорогостоящие материалы, имеющие высокий предел текучести,получается большое количество отбракованной продукции. Для преодоления недостатков, возникающих из-за деформирования наружной трубки, в ЕР-А 2- 0 601 620 предложен телескопический 2 удлинитель, имеющий наружную трубку с поперечным сечением, по существу, постоянного диаметра, на которой закрепляется двойная втулка. Однако этот удлинитель также довольно объемный и дорогостоящий, потому что он содержит много элементов и требуется довольно продолжительное время для его сборки. В DE-196 15 814 описан телескопический удлинитель для пылесоса, содержащий внутреннюю трубку и наружную трубку, которые скользят одна в другой и объединены в единое целое с помощью одного стопорного элемента. Упомянутая наружная трубка имеет расширенную часть, а втулка прикреплена к упомянутой расширенной части и подпирает упомянутую внутреннюю трубку. Упомянутая втулка снабжена продольным выступом, который входит в контакт с продольным пазом упомянутой внутренней трубки и направляет ее скользящее перемещение. Упомянутый продольный паз имеет донную часть, снабженную выемками, в которые может вставляться упомянутый стопорный элемент. Приводной ползун размещается между упомянутой расширенной частью упомянутой наружной трубки и упомянутой втулкой и вызывает смещения упомянутого стопорного элемента для запирания упомянутых внутренней и наружной трубок и их освобождения. Упомянутый приводной ползун представляет собой запирающий замок, способный удерживать упомянутый стопорный элемент в запирающем положении в выемке внутренней трубки. Более того, упомянутый приводной ползун имеет первую полусферическую нишу для размещения упомянутого стопорного элемента в разомкнутом положении и вторую полуцилиндрическую нишу для размещения пружины. Кроме того,упомянутый приводной ползун снабжен кнопкой, которая расположена на переднем крае упомянутой наружной трубки в направлении продольного скольжения упомянутого приводного ползуна. Благодаря наличию упомянутой первой и второй ниши, упомянутый приводной ползун имеет довольно большую толщину, а расширенная часть упомянутой наружной трубки снабжена расширенным гнездом типа канала, которое способно вмещать упомянутый приводной ползун. Следовательно, упомянутая наружная трубка подвергается двум деформациям, для того чтобы выполнить упомянутую расширенную часть и упомянутое гнездо типа канала. Поэтому, изготовление упомянутого телескопического удлинителя в некоторой степени является проблематичным и дорогостоящим. Более того, полный поперечный диаметр упомянутого телескопического удлинителя большой, неудобный для управления им рукой и неупругий. В основу настоящего изобретения положена задача преодоления вышеуказанных недостатков. 3 Эта задача решается в соответствии с изобретением с помощью телескопического удлинителя для электробытовой техники, содержащегоa) внутреннюю трубку и наружную трубку,скользящие одна в другой,b) втулку, прикрепленную к упомянутой наружной трубке,c) по меньшей мере, одно первое стопорное средство, способное запирать вместе упомянутую внутреннюю трубку и упомянутую наружную трубку,d) плоский и длинный нажимной ползун,входящий в зацепление, по меньшей мере, с упомянутым первым стопорным средством с помощью упругих средств, иe) приводное средство, соединенное с упомянутым нажимным ползуном с возможностью управления им,f) упомянутая внутренняя трубка снабжена рядом выемок заданной формы,g) упомянутая наружная трубка имеет поперечное сечение, по существу, постоянного диаметра и имеет боковое отверстие,h) упомянутые первое стопорное средство и нажимной ползун подпираются упомянутой втулкой с возможностью перемещения,i) упомянутый нажимной ползун воздействует на упомянутое первое стопорное средство через действие упомянутых упругих средств так, чтобы с усилием вводить упомянутое стопорное средство внутрь первой выемки упомянутой внутренней трубки и запирать упомянутую внутреннюю трубку внутри упомянутой наружной трубки;j) упомянутое приводное средство способно разъединять упомянутый нажимной ползун от упомянутого первого стопорного средства так, чтобы оставить упомянутое первое стопорное средство свободным для радиального перемещения и выхода из упомянутой первой выемки, освобождая упомянутую внутреннюю трубку от упомянутой наружной трубки и обеспечивая возможность для упомянутой внутренней трубки скользить относительно упомянутой наружной трубки так, чтобы регулировать длину упомянутого удлинителя,отличающегося тем, чтоk) упомянутая втулка размещается между упомянутой внутренней трубкой и упомянутой наружной трубкой, имеющей поперечное сечение, по существу, постоянного диаметра,l) упомянутая втулка снабжена продольной полостью и канавкой, выполненной в донной стенке упомянутой полости,m) упомянутый нажимной ползун размещен в упомянутой продольной полости и радиально удерживается упомянутой наружной трубкой,n) упомянутый нажимной ползун снабжен,по меньшей мере, одной первой прорезью, и 4 о) упомянутые упругие средства размещаются в упомянутой первой прорези упомянутого нажимного ползуна и входят в контакт с упомянутой канавкой упомянутой втулки. Предпочтительно, упомянутое боковое отверстие упомянутой наружной трубки вытянуто до одного ее конца, а упомянутая втулка имеет наружный продольный выступ, который входит в контакт с упомянутым отверстием так, чтобы связывать упомянутую наружную трубку с упомянутой втулкой и центрировать упомянутую наружную трубку относительно упомянутой втулки. Благоприятно, чтобы упомянутое боковое отверстие упомянутой наружной трубки имело такие размеры, чтобы сделать возможным размещение упомянутого нажимного ползуна в упомянутой продольной полости упомянутой втулки. Предпочтительно, упомянутый нажимной ползун также снабжен, по меньшей мере, одной второй прорезью, предназначенной для приема упомянутого первого стопорного средства, когда упомянутый ползун перемещается продольно в первом направлении, и упомянутое первое стопорное средство перемещается радиально и выходит из упомянутой первой выемки упомянутой внутренней трубки. В свою очередь, упомянутая вторая прорезь имеет наклонную стенку, которая предназначена для оказания радиального нажима на упомянутое первое стопорное средство. Благоприятно, чтобы упомянутый удлинитель содержал также второе стопорное средство,предназначенное для вхождения в контакт со второй выемкой упомянутой внутренней трубки, при этом упомянутый нажимной ползун снабжен третьей прорезью, предназначенной для приема упомянутого второго стопорного средства, когда упомянутый ползун перемещается продольно в упомянутом первом направлении, а упомянутое второе стопорное средство перемещается радиально и выходит из упомянутой второй выемки упомянутой внутренней трубки. Предпочтительно, упомянутая третья прорезь имеет наклонную стенку, которая предназначена для оказания радиального нажима на упомянутое второе стопорное средство. Более того, упомянутый нажимной ползун снабжен четвертой и пятой прорезями, которые предназначены для приема упомянутого первого и упомянутого второго стопорных средств,соответственно, когда упомянутый ползун перемещается продольно в противоположном направлении по отношению к упомянутому первому направлению, а упомянутое первое стопорное средство и упомянутое второе стопорное средство перемещаются радиально, соответственно, и выходят из упомянутой первой и упомянутой второй выемок, соответственно. 5 Благоприятно, чтобы упомянутые четвертая и пятая прорези имели соответствующую стенку, наклоненную в противоположном направлении по отношению к направлению наклона упомянутых стенок упомянутых второй и третьей прорезей. Предпочтительно, упомянутый нажимной ползун снабжен выступающим, по существу,перпендикулярным язычком. Благоприятно, чтобы упомянутый язычок упомянутого нажимного ползуна выступал из упомянутого бокового отверстия упомянутой наружной трубки так, чтобы он входил в зацепление с упомянутым приводным средством. Предпочтительно, упомянутый язычок упомянутого нажимного ползуна имеет подрезы, а упомянутое приводное средство состоит из кнопки, имеющей гнездо, снабженное дополнительными подрезами, в которые с защелкиванием входят упомянутые подрезы на упомянутом язычке. В соответствии с вариантом, упомянутое приводное средство состоит из кольцевой гайки,снабженной байонетным соединением, которая входит в зацепление с упомянутым язычком упомянутого нажимного ползуна и с рельефом на упомянутой наружной трубке так, чтобы скреплять вместе упомянутую кольцевую гайку и упомянутый ползун для совершения продольных перемещений и для обеспечения возможности продольного перемещения упомянутой кольцевой гайки относительно упомянутой наружной трубки. Предпочтительно,упомянутая втулка снабжена пояском, в который упирается упомянутый конец упомянутой наружной трубки,причем упомянутый поясок и упомянутый наружный выступ имеют толщину, по существу,равную толщине упомянутой наружной трубки,так что она остается заподлицо с упомянутым пояском и упомянутым наружным выступом. Благоприятно, чтобы упомянутая втулка имела внутренний продольный выступ, а упомянутая внутренняя трубка имела продольный паз, с которым упомянутый внутренний продольный выступ упомянутой втулки входит в контакт так, чтобы центрировать упомянутую втулку относительно упомянутой внутренней трубки. Предпочтительно, упомянутый продольный паз имеет донную стенку, снабженную упомянутыми выемками, а упомянутый внутренний продольный выступ упомянутой втулки,который входит в контакт с упомянутым пазом,выполнен снизу упомянутой продольной полости, в которой размещается упомянутый нажимной ползун. Телескопический удлинитель, выполненный согласно изобретению, имеет преимущество, заключающееся в том, что он очень компактный и особенно стойкий к напряжениям, 002500 6 возникающим при его эксплуатации, таким как при осевых нажимах и кручении. Более того, он может быть собран с использованием значительно более простого технологического процесса, который позволяет уменьшить время производства и стоимость, и который может быть легко автоматизирован. На протяжении настоящего описания и формулы изобретения выражение "трубка,имеющая поперечное сечение, по существу,постоянного диаметра" используется для указания на то, что трубка не имеет деформированной части, предназначенной для размещения в ней втулки полностью или частично. Однако у трубки могут быть деформации, которые имеют другую функцию. Характерные особенности и достоинства изобретения теперь будут проиллюстрированны со ссылкой на вариант, показанный для примера на прилагаемых чертежах, на которых фиг. 1 - продольный разрез телескопического удлинителя для электробытовой техники,выполненного согласно изобретению; фиг. 2 - разрез по плоскости II-II на фиг. 1; фиг. 3 показывает частично удлинитель с фиг. 1 в первом рабочем состоянии; фиг. 4 показывает частично удлинитель с фиг. 1 во втором рабочем состоянии; фиг. 5 - вид сверху удлинителя с фиг. 1; фиг. 6 - вид сбоку удлинителя с фиг. 1; фиг. 7 - перспективное изображение удлинителя с фиг. 1 с пространственным разделением деталей; фиг. 8 - вид сверху нажимного ползуна удлинителя с фиг. 1; фиг. 9, 10 и 11 - соответственно, вид снизу,вид с левой стороны и вид с правой стороны ползуна с фиг. 8; фиг. 12 - продольный разрез варианта телескопического удлинителя с фиг. 1; фиг. 13 - поперечный разрез по плоскостиXIII-XIII на фиг. 12; фиг. 14 показывает частично удлинитель с фиг. 12 в первом рабочем состоянии; фиг. 15 показывает частично удлинитель с фиг. 12 во втором рабочем состоянии; фиг. 16 - поперечное сечение рабочей кольцевой гайки удлинителя с фиг. 12; фиг. 17 - разрез по плоскости XVII-XVII на фиг. 16; фиг. 18 - разрез по плоскости XVIII-XVIII на фиг. 16. Фиг. 1-6 показывают телескопический удлинитель 1 для электробытовой техники, например, такой как пылесос. Удлинитель 1 содержит внутреннюю трубку 2, наружную трубку 3, втулку 4, стопорные средства 5 и 6, нажимной ползун 7 и приводное средство 8. Внутренняя трубка 2 и наружная трубка 3 вставлены одна в другую с уплотнением и с возможностью относительного перемещения. Уплотнение, выполненное между внутренней 7 трубкой и наружной трубкой, не показано. Трубки 2 и 3 изготовлены, например, из металла, листа нержавеющей стали, хромированного снаружи. Внутренняя трубка 2 имеет продольный паз 10, по существу, в форме параллелепипеда, с донной стенкой 11, в которой выполнены несколько выемок 12. Выемки 12 имеют частично цилиндрическую форму, а стопорные средства 5 и 6 представляют собой небольшие стальные цилиндры, входящие в контакт с двумя из них одновременно. Втулка 4 снабжена продольной полостью 15, наружным выступом 14, пояском 13 и внутренним выступом 16 (фиг. 7). Наружный выступ 14 имеет, по существу, форму параллелепипеда и выполнен соосно с полостью 15. Полость 15 имеет донную стенку 18, в которой выполнена канавка 19, по существу, в форме параллелепипеда с торцевыми стенками 39 и 40 и две прямоугольные прорези 20 и 21, которые направляют цилиндры 5 и 6 при радиальных перемещениях, которые они совершают для того, чтобы входить в контакт с соответствующей выемкой 12 внутренней трубки 2 и выходить из контакта с ней. Внутренний выступ 16 имеет, по существу, форму параллелепипеда и длину,равную длине втулки 4. Втулка 4 изготавливается, например, из подходящей пластмассы. Наружная трубка 3 имеет боковое отверстие 22, которое вытянуто до одного конца 23 и входит в контакт с наружным выступом 14 втулки 4 настолько, чтобы конец 23 наружной трубки упирался в поясок 13 втулки (фиг. 5-7). Следовательно, наружная трубка соединяется с втулкой и центрируется относительно нее, при этом она устанавливается заподлицо с пояском 13 и с выступом 14, поскольку последний имеет толщину, которая практически равна толщине наружной трубки. Поскольку отверстие 22 наружной трубки 3 имеет длину большую, чем длина выступа 14 втулки 4, то остается свободным небольшое окно 9, функциональное назначение которого иллюстрируется ниже. Наружная трубка 3 имеет две квадратные прорези 48, в которые вставляются выступы 49 втулки 4 (фиг. 5, 6 и 7) так, чтобы наружная трубка и втулка скреплялись друг с другом. В продольной полости 15 втулки 4 размещается нажимной ползун 7 и цилиндрическая пружина 24. Нажимной ползун 7 представляет собой длинную узкую и тонкую прямоугольную пластину 25 с прорезями 26, 27, 28, 29 и 30 и имеет на одном конце выступающий язычок 35, который, по существу, перпендикулярен и снабжен подрезами 36 (фиг. 8 - 11). Язычок 35 выступает из окна 9, оставленного отверстием 22 наружной трубки, когда она упирается в поясок 13 втулки 4. Прорезь 26 имеет прямоугольную форму, и большая ось ее направлена продольно,а четыре прорези 27, 28, 29 и 30 имеют прямо 002500 8 угольную форму, и их большая ось направлена поперечно. Прорезь 26 имеет торцевые стенки 37 и 38. Прорези 27 и 28 имеют, соответственно,торцевые стенки 31 и 32, наклоненные в противоположных направлениях, а прорези 29 и 30 имеют, соответственно, торцевые стенки 33 и 34, наклоненные в противоположных направлениях. Наклонные стенки 31, 32, 33 и 34 прорезей 27, 28, 29 и 30 оказывают на цилиндры 5 или 6 нажим, направленный вниз, когда цилиндры находятся вне выемок 12 (фиг. 3 и 4), как это будет проиллюстрированно ниже. Нажимной ползун 7 изготавливается, например, из подходящей пластмассы, а пластина 25 имеет длину примерно 55 мм, ширину примерно 8 мм и толщину примерно 1.8 мм. Стенки 31, 32, 33 и 34 прорезей наклонены относительно вертикали под углом примерно 70. Цилиндрическая спираль 24 удерживается прорезью 26 ползуна 7 и входит в зацепление с канавкой 19 втулки 4. Пружина 24 устанавливается в напряженном состоянии внутри прорези 26, при этом половина торцевых витков спирали взаимодействует со стенками 37 и 38 прорези 26, а другая половина витков взаимодействует со стенками 39 и 40 канавки 19. Приводное средство 8 представляет собой кнопку 41, которая прикреплена к ползуну 7. Кнопка 41 имеет гнездо 42, снабженное подрезами 43 (фиг. 2), в которые с защелкиванием входят подрезы 36 язычка 35 нажимного ползуна 7 (фиг. 10 и 11).В удлинителе 1 пластина 25 нажимного ползуна 7 имеет минимальную толщину из-за наличия прорезей 26, 27, 28, 29 и 30, которые выполняют функции, указанные выше. Предполагается, что исходное положение кнопки 41 и ползуна 7, показанное на фиг. 1,промежуточное положение между двумя противоположными активными положениями, показанными, соответственно, на фиг. 3 и 4, когда пружина 24 находится в исходном состоянии сборочного узла, при этом оба торцевых витка контактируют со стенками 37 и 38 прорези 26 и стенками 39 и 40 канавки 19. Когда кнопка 41 и ползун 7 находятся в исходном состоянии, цилиндры 5 и 6 вдавлены внутрь соответствующих выемок 12 внутренней трубки 2. В этом состоянии внутренняя трубка 2 и наружная трубка 3 плотно вместе связаны и образуют удлинитель 1 заданной длины. Для регулировки длины удлинителя 1 кнопку 41 вручную толкают в направлении направо или налево, как показано стрелками 45 и 46 (фиг. 1). Кнопка 41 с помощью язычка 35, который перемещается внутри окна 9, переводит ползун 7 в правое активное положение (фиг. 3) или в левое активное положение (фиг. 4). Предполагается, что когда ползун 7 находится в одном из двух активных положений, то он оставляет цилиндры 5 и 6 свободными для выхода из выемок 12 внутренней трубки и радиального перемещения, направляемого 9 прорезями 20 и 21 втулки 4, так чтобы они попали в прорези 27 и 29 (фиг. 3) или 28 и 30 (фиг. 4). Это позволяет трубке 2 скользить внутри трубки 3 до тех пор, пока не будет достигнута требующаяся длина удлинителя 1. При освобождении кнопки 41 ползун 7 опять вдавливает цилиндры 5 и 6 в выемки 12 внутренней трубки 2 с помощью наклонных стенок 31 и 33 его прорезей 27 и 29 или 32 и 34 прорезей 28 и 30. Способ сборки телескопического удлинителя 1 включает следующие этапы:i. втулка 4 устанавливается на внутренней трубке 2, связывая внутренний выступ 16 с продольным пазом 10 внутренней трубки,ii. стопорные цилиндры 5 и 6 вставляются через прорези 20 и 21 втулки 4 и размещаются в двух соответствующих выемках 12 внутренней трубки 2;iii. пружина 24 устанавливается в напряженном состоянии внутри прорези 26 нажимного ползуна 7;iv. ползун размещается внутри продольной полости 15 втулки 4 так, чтобы пружина 24 также вошла в зацепление с канавкой 19 втулки 4, так чтобы ползун 7 был правильно позиционирован в исходном положении;v. наружная трубка 3 устанавливается на втулке 4 путем сцепления бокового отверстия 22 и квадратных отверстий 48 с наружным выступом 14 и с выступами 49 втулки, соответственно, при перемещении конца 23 трубки до упора в поясок 13 втулки;vi. в этом положении язычок 35 ползуна 7 выступает из окна 9, оставленного свободным отверстием 22, и кнопка 41 может быть закреплена на нем путем защелкивания. Таким образом, для сборки удлинителя 1 требуется несколько простых операций. На фиг. 12-15 показан вариант удлинителя с фиг. 1, обозначенный 51, на фиг. 12-15 идентичные части обозначены теми же цифровыми позициями. В телескопическом удлинителе 51 приводное средство 8 ползуна 7 выполнено в виде кольцевой гайки 52. Кольцевая гайка 52 имеет внутреннюю стенку 53, в которой имеется паз 54, по существу, L-образной формы и продольный паз 55, соединенный с пазом 56,имеющим, по существу, L-образную форму(фиг. 16-18). Паз 54 имеет продольную ветвь 58 с шириной, равной ширине язычка 35 ползуна 7,и поперечную ветвь 59, ширина которой равна толщине язычка 35. Продольный паз 55 имеет ширину, которая равна ширине рельефа 60, выполненного в наружной трубке 3, и кроме того,L-образный паз 56 имеет продольную ветвь 61,ширина которой равна ширине рельефа 60. Кольцевая гайка 52 неподвижно прикреплена к ползуну 7, вызывая скольжение язычка 35 сначала в ветви 58 L-образного паза 54 при продольном перемещении кольцевой гайки 52, а затем в ветви 59 паза 54 при вращательном пе 002500 10 ремещении кольцевой гайки. Когда кольцевая гайка 52 совершает продольное перемещение,то рельеф 60 трубки 3 скользит внутри продольного паза 55, а когда кольцевая гайка совершает вращательное перемещение, то рельеф 60 входит в ветвь 61 L-образного паза 56. Таким образом, кольцевая гайка 52 прикреплена к ползуну 7 с помощью байонетного соединения, хотя она свободна для скольжения относительно наружной трубки 3 в продольном направлении и может вызывать смещения ползуна 7 в продольном направлении так, чтобы регулировать длину удлинителя 51. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Телескопический удлинитель (1; 51) для электробытовой техники, содержащийa) внутреннюю трубку (2) и наружную трубку (3), скользящие одна в другой,b) втулку (4), прикрепленную к упомянутой наружной трубке (3),c) по меньшей мере, одно первое стопорное средство (5; 6), выполненное с возможностью совместного запирания упомянутой внутренней трубки (2) и упомянутой наружной трубки (3),d) плоский и длинный нажимной ползун(7), входящий в зацепление, по меньшей мере, с упомянутым первым стопорным средством (5; 6) с помощью упругих средств (24), иe) приводное средство (8), соединенное с упомянутым нажимным ползуном (7) с возможностью управления им,f) упомянутая внутренняя трубка (2) снабжена рядом выемок (12) заданной формы,g) упомянутая наружная трубка (3) имеет поперечное сечение, по существу, постоянного диаметра и имеет боковое отверстие (22),h) упомянутые первое стопорное средство(5; 6) и нажимной ползун (7) подпираются упомянутой втулкой (4) с возможностью перемещения,i) упомянутый нажимной ползун (7), выполненный с возможностью воздействия на упомянутое первое стопорное средство (5; 6) через действие упомянутых упругих средств(24), с возможностью введения с усилием упомянутого первого стопорного средства (5; 6) внутрь первой выемки (12) упомянутой внутренней трубки (2) и запирания упомянутой внутренней трубки (2) внутри упомянутой наружной трубки (3);j) упомянутое приводное средство (8), выполненное с возможностью разъединения упомянутого нажимного ползуна (7) от упомянутого первого стопорного средства (5; 6) и возможностью сохранения упомянутого первого стопорного средства (5; 6) свободным для радиального перемещения и выхода из упомянутой первой выемки (12), освобождая упомянутую внутреннюю трубку (2) от упомянутой наружной 11 трубки (3), и обеспечения возможности для упомянутой внутренней трубки (2) скользить относительно упомянутой наружной трубки (3) так, чтобы регулировать длину упомянутого удлинителя, отличающийся тем, чтоk) упомянутая втулка (4) размещается между упомянутой внутренней трубкой (2) и упомянутой наружной трубкой (3), имеющей поперечное сечение, по существу, постоянного диаметра,l) упомянутая втулка (4) снабжена продольной полостью (15) и канавкой (19), выполненной в донной стенке упомянутой полости(15),m) упомянутый нажимной ползун (7) размещен в упомянутой продольной полости (15) и радиально удерживается упомянутой наружной трубкой (3),n) упомянутый нажимной ползун (7) снабжен, по меньшей мере, одной первой прорезью(26) и р) упомянутые упругие средства (24) размещаются в упомянутой первой прорези (26) упомянутого нажимного ползуна (7) и входят в контакт с упомянутой канавкой (19) упомянутой втулки (4). 2. Телескопический удлинитель (1; 51) по п.1, отличающийся тем, что упомянутое боковое отверстие (22) упомянутой наружной трубки (3) вытянуто до одного ее конца (23), а упомянутая втулка (4) имеет наружный продольный выступ(14), который выполнен с возможностью вхождения в контакт с упомянутым отверстием (22) с возможностью связывания упомянутой наружной трубки (3) с упомянутой втулкой (4) и центрирования упомянутой наружной трубки (3) относительно упомянутой втулки (4). 3. Телескопический удлинитель (1; 51) по п.1 или 2, отличающийся тем, что упомянутое боковое отверстие (22) упомянутой наружной трубки (3) имеет такие размеры, чтобы сделать возможным размещение упомянутого нажимного ползуна (7) в упомянутой продольной полости (15) упомянутой втулки (4). 4. Телескопический удлинитель (1; 51) по п.1, отличающийся тем, что упомянутый нажимной ползун (7) также снабжен, по меньшей мере, одной второй прорезью (27), предназначенной для приема упомянутого первого стопорного средства (5), когда упомянутый ползун(7) перемещается продольно в первом направлении, а упомянутое первое стопорное средство(5) перемещается радиально и выходит из упомянутой первой выемки (12) упомянутой внутренней трубки (2). 5. Телескопический удлинитель (1; 51) по п.4, отличающийся тем, что упомянутая вторая прорезь (27) имеет наклонную стенку (31), которая предназначена для оказания радиального нажима на упомянутое первое стопорное средство (5). 12 6. Телескопический удлинитель (1; 51) по п.4, отличающийся тем, что также содержит второе стопорное средство (6), предназначенное для вхождения в контакт со второй выемкой(12) упомянутой внутренней трубки (2), причем упомянутый нажимной ползун (7) снабжен третьей прорезью (29), предназначенной для приема упомянутого второго стопорного средства (6), когда упомянутый ползун (7) перемещается продольно в упомянутом первом направлении, а упомянутое второе стопорное средство (6) перемещается радиально и выходит из упомянутой второй выемки (12) упомянутой внутренней трубки (6). 7. Телескопический удлинитель (1; 51) по п.6, отличающийся тем, что упомянутая третья прорезь (29) имеет наклонную стенку (33), которая выполнена с возможностью осуществления радиального нажима на упомянутое второе стопорное средство (6). 8. Телескопический удлинитель (1; 51) по п.4 или 6, отличающийся тем, что упомянутый нажимной ползун (7) снабжен четвертой и пятой прорезями (28, 30), которые предназначены для приема упомянутого первого и упомянутого второго стопорных средств (5, 6), соответственно, когда упомянутый ползун (7) перемещается продольно в противоположном направлении по отношению к упомянутому первому направлению, а упомянутое первое стопорное средство(5) и упомянутое второе стопорное средство (6) перемещаются радиально, соответственно, с возможностью выхода из упомянутой первой и упомянутой второй выемок (12) соответственно. 9. Телескопический удлинитель (1; 51) по п.8, отличающийся тем, что упомянутые четвертая и пятая прорези (28, 30) имеют соответствующую стенку (32; 34), наклоненную в противоположном направлении по отношению к направлению наклона упомянутых стенок (31, 33) упомянутых второй и третьей прорезей (27, 29). 10. Телескопический удлинитель (1; 51) по п.1, отличающийся тем, что упомянутый нажимной ползун (7) снабжен выступающим, по существу, перпендикулярным язычком (35). 11. Телескопический удлинитель (1; 51) по п.3 или 10, отличающийся тем, что упомянутый язычок (35) упомянутого нажимного ползуна (7) выступает из упомянутого бокового отверстия(22) упомянутой наружной трубки (3) так, чтобы входить в зацепление с упомянутым приводным средством (8). 12. Телескопический удлинитель (1; 51) по п.11, отличающийся тем, что упомянутый язычок (35) упомянутого нажимного ползуна имеет подрезы (36), а упомянутое приводное средство(8) состоит из кнопки (41), имеющей гнездо(43), в которые с возможностью защелкивания входят упомянутые подрезы (36) на упомянутом язычке (35). 13 13. Телескопический удлинитель (1; 51) по п.11, отличающийся тем, что упомянутое приводное средство (8) состоит из кольцевой гайки(52), снабженной байонетным соединением (54,55, 56), которая выполнена с возможностью вхождения в зацепление с упомянутым язычком(35) упомянутого нажимного ползуна (7) и с рельефом (60) на упомянутой наружной трубке(3) с возможностью скрепления вместе упомянутой кольцевой гайки (52) и упомянутого ползуна (7) для совершения продольных перемещений и для обеспечения возможности продольного перемещения упомянутой кольцевой гайки(52) относительно упомянутой наружной трубки(4) снабжена пояском (13), в который упирается упомянутый конец (23) упомянутой наружной трубки (3), причем упомянутый поясок (13) и упомянутый наружный выступ (14) имеют толщину, по существу, равную толщине упомянутой наружной трубки (3), так что она остается 14 заподлицо с упомянутым пояском (13) и упомянутым наружным выступом (14). 15. Телескопический удлинитель (1; 51) по п.1, отличающийся тем, что упомянутая втулка(4) имеет внутренний продольный выступ (16), а упомянутая внутренняя трубка (2) имеет продольный паз (10), с которым упомянутый внутренний продольный выступ (16) упомянутой втулки (4) входит в контакт с возможностью центрирования упомянутой втулки (4) относительно упомянутой внутренней трубки (2). 16. Телескопический удлинитель (1; 51) по п.15, отличающийся тем, что упомянутый продольный паз (10) имеет донную стенку (11),снабженную упомянутыми выемками (12), а упомянутый внутренний продольный выступ(16) упомянутой втулки (4), который входит в контакт с упомянутым пазом (10), выполнен снизу упомянутой продольной полости (15), в которой размещается упомянутый нажимной ползун (7).
