Формула / Реферат

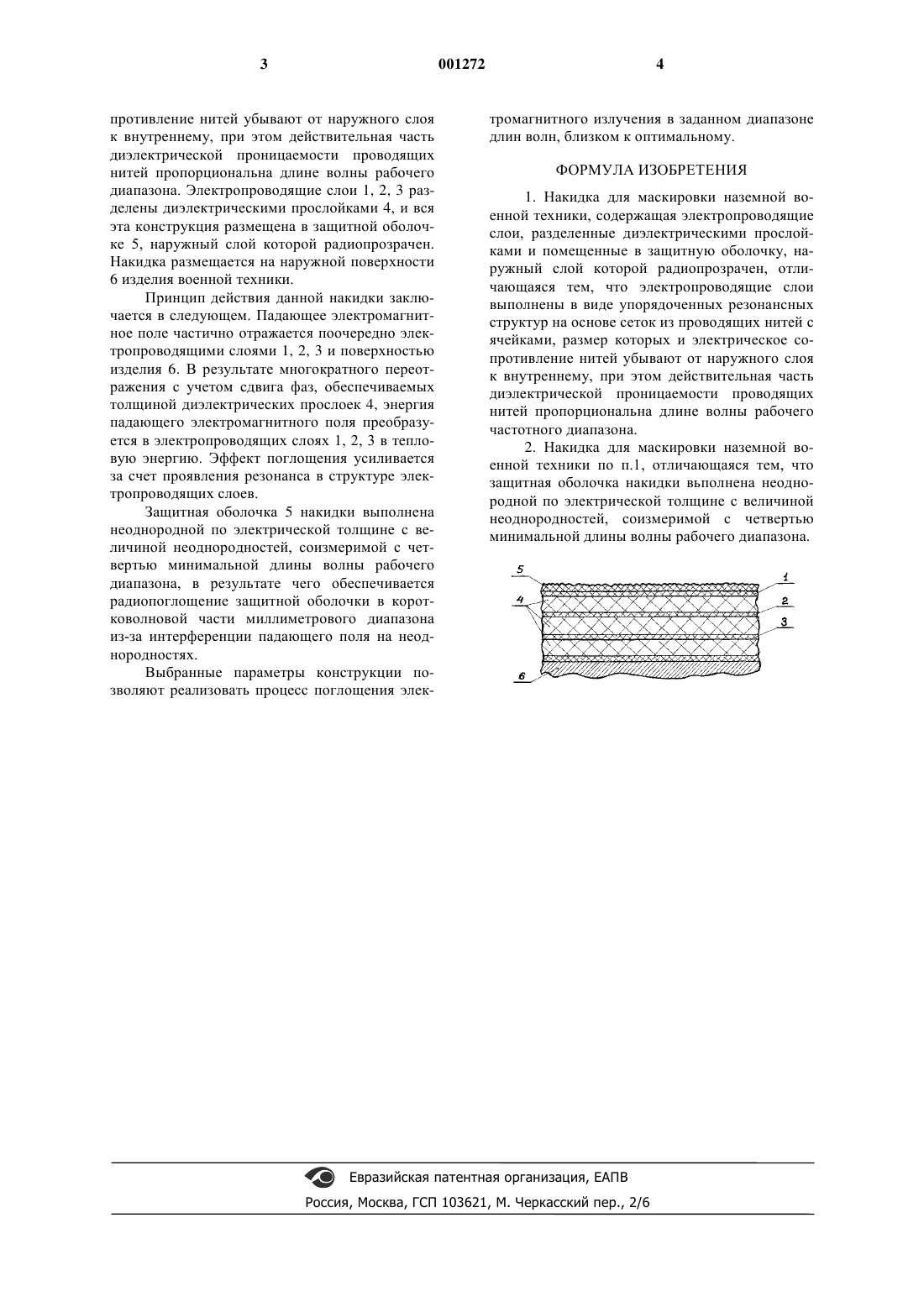

1. Накидка для маскировки наземной военной техники, содержащая электропроводящие слои, разделенные диэлектрическими прослойками и помещенные в защитную оболочку, наружный слой которой радиопрозрачен, отличающаяся тем, что электропроводящие слои выполнены в виде упорядоченных резонансных структур на основе сеток из проводящих нитей с ячейками, размер которых и электрическое сопротивление нитей убывают от наружного слоя к внутреннему, при этом действительная часть диэлектрической проницаемости проводящих нитей пропорциональна длине волны рабочего частотного диапазона.

2. Накидка для маскировки наземной военной техники по п.1, отличающаяся тем, что защитная оболочка накидки вьполнена неоднородной по электрической толщине с величиной неоднородностей, соизмеримой с четвертью минимальной длины волны рабочего диапазона.

Текст

Смотреть все

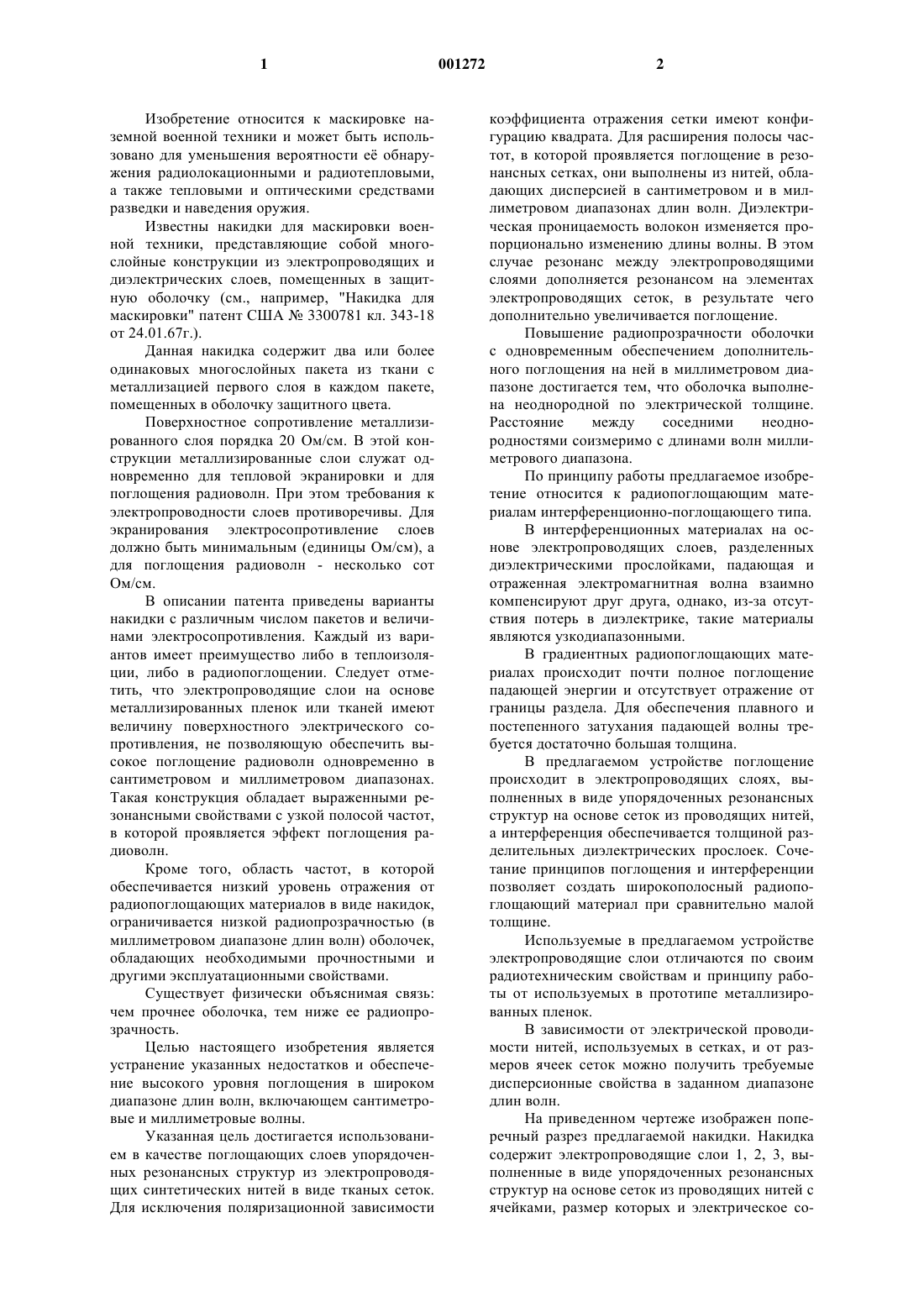

1 Изобретение относится к маскировке наземной военной техники и может быть использовано для уменьшения вероятности е обнаружения радиолокационными и радиотепловыми,а также тепловыми и оптическими средствами разведки и наведения оружия. Известны накидки для маскировки военной техники, представляющие собой многослойные конструкции из электропроводящих и диэлектрических слоев, помещенных в защитную оболочку (см., например, "Накидка для маскировки" патент США 3300781 кл. 343-18 от 24.01.67 г.). Данная накидка содержит два или более одинаковых многослойных пакета из ткани с металлизацией первого слоя в каждом пакете,помещенных в оболочку защитного цвета. Поверхностное сопротивление металлизированного слоя порядка 20 Ом/см. В этой конструкции металлизированные слои служат одновременно для тепловой экранировки и для поглощения радиоволн. При этом требования к электропроводности слоев противоречивы. Для экранирования электросопротивление слоев должно быть минимальным (единицы Ом/см), а для поглощения радиоволн - несколько сот Ом/см. В описании патента приведены варианты накидки с различным числом пакетов и величинами электросопротивления. Каждый из вариантов имеет преимущество либо в теплоизоляции, либо в радиопоглощении. Следует отметить, что электропроводящие слои на основе металлизированных пленок или тканей имеют величину поверхностного электрического сопротивления, не позволяющую обеспечить высокое поглощение радиоволн одновременно в сантиметровом и миллиметровом диапазонах. Такая конструкция обладает выраженными резонансными свойствами с узкой полосой частот,в которой проявляется эффект поглощения радиоволн. Кроме того, область частот, в которой обеспечивается низкий уровень отражения от радиопоглощающих материалов в виде накидок,ограничивается низкой радиопрозрачностью (в миллиметровом диапазоне длин волн) оболочек,обладающих необходимыми прочностными и другими эксплуатационными свойствами. Существует физически объяснимая связь: чем прочнее оболочка, тем ниже ее радиопрозрачность. Целью настоящего изобретения является устранение указанных недостатков и обеспечение высокого уровня поглощения в широком диапазоне длин волн, включающем сантиметровые и миллиметровые волны. Указанная цель достигается использованием в качестве поглощающих слоев упорядоченных резонансных структур из электропроводящих синтетических нитей в виде тканых сеток. Для исключения поляризационной зависимости 2 коэффициента отражения сетки имеют конфигурацию квадрата. Для расширения полосы частот, в которой проявляется поглощение в резонансных сетках, они выполнены из нитей, обладающих дисперсией в сантиметровом и в миллиметровом диапазонах длин волн. Диэлектрическая проницаемость волокон изменяется пропорционально изменению длины волны. В этом случае резонанс между электропроводящими слоями дополняется резонансом на элементах электропроводящих сеток, в результате чего дополнительно увеличивается поглощение. Повышение радиопрозрачности оболочки с одновременным обеспечением дополнительного поглощения на ней в миллиметровом диапазоне достигается тем, что оболочка выполнена неоднородной по электрической толщине. Расстояние между соседними неоднородностями соизмеримо с длинами волн миллиметрового диапазона. По принципу работы предлагаемое изобретение относится к радиопоглощающим материалам интерференционно-поглощающего типа. В интерференционных материалах на основе электропроводящих слоев, разделенных диэлектрическими прослойками, падающая и отраженная электромагнитная волна взаимно компенсируют друг друга, однако, из-за отсутствия потерь в диэлектрике, такие материалы являются узкодиапазонными. В градиентных радиопоглощающих материалах происходит почти полное поглощение падающей энергии и отсутствует отражение от границы раздела. Для обеспечения плавного и постепенного затухания падающей волны требуется достаточно большая толщина. В предлагаемом устройстве поглощение происходит в электропроводящих слоях, выполненных в виде упорядоченных резонансных структур на основе сеток из проводящих нитей,а интерференция обеспечивается толщиной разделительных диэлектрических прослоек. Сочетание принципов поглощения и интерференции позволяет создать широкополосный радиопоглощающий материал при сравнительно малой толщине. Используемые в предлагаемом устройстве электропроводящие слои отличаются по своим радиотехническим свойствам и принципу работы от используемых в прототипе металлизированных пленок. В зависимости от электрической проводимости нитей, используемых в сетках, и от размеров ячеек сеток можно получить требуемые дисперсионные свойства в заданном диапазоне длин волн. На приведенном чертеже изображен поперечный разрез предлагаемой накидки. Накидка содержит электропроводящие слои 1, 2, 3, выполненные в виде упорядоченных резонансных структур на основе сеток из проводящих нитей с ячейками, размер которых и электрическое со 3 противление нитей убывают от наружного слоя к внутреннему, при этом действительная часть диэлектрической проницаемости проводящих нитей пропорциональна длине волны рабочего диапазона. Электропроводящие слои 1, 2, 3 разделены диэлектрическими прослойками 4, и вся эта конструкция размещена в защитной оболочке 5, наружный слой которой радиопрозрачен. Накидка размещается на наружной поверхности 6 изделия военной техники. Принцип действия данной накидки заключается в следующем. Падающее электромагнитное поле частично отражается поочередно электропроводящими слоями 1, 2, 3 и поверхностью изделия 6. В результате многократного переотражения с учетом сдвига фaз, обеспечиваемых толщиной диэлектрических прослоек 4, энергия падающего электромагнитного поля преобразуется в электропроводящих слоях 1, 2, 3 в тепловую энергию. Эффект поглощения усиливается за счет проявления резонанса в структуре электропроводящих слоев. Защитная оболочка 5 накидки выполнена неоднородной по электрической толщине с величиной неоднородностей, соизмеримой с четвертью минимальной длины волны рабочего диапазона, в результате чего обеспечивается радиопоглощение защитной оболочки в коротковолновой части миллиметрового диапазона из-за интерференции падающего поля на неоднородностях. Выбранные параметры конструкции позволяют реализовать процесс поглощения элек 4 тромагнитного излучения в заданном диапазоне длин волн, близком к оптимальному. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Накидка для маскировки наземной военной техники, содержащая электропроводящие слои, разделенные диэлектрическими прослойками и помещенные в защитную оболочку, наружный слой которой радиопрозрачен, отличающаяся тем, что электропроводящие слои выполнены в виде упорядоченных резонансных структур на основе сеток из проводящих нитей с ячейками, размер которых и электрическое сопротивление нитей убывают от наружного слоя к внутреннему, при этом действительная часть диэлектрической проницаемости проводящих нитей пропорциональна длине волны рабочего частотного диапазона. 2. Накидка для маскировки наземной военной техники по п.1, отличающаяся тем, что защитная оболочка накидки вьполнена неоднородной по электрической толщине с величиной неоднородностей, соизмеримой с четвертью минимальной длины волны рабочего диапазона.

МПК / Метки

МПК: H01Q 17/00, F41H 3/02

Метки: военной, маскировки, накидка, техники
