Броневая защита легкобронированной военной техники

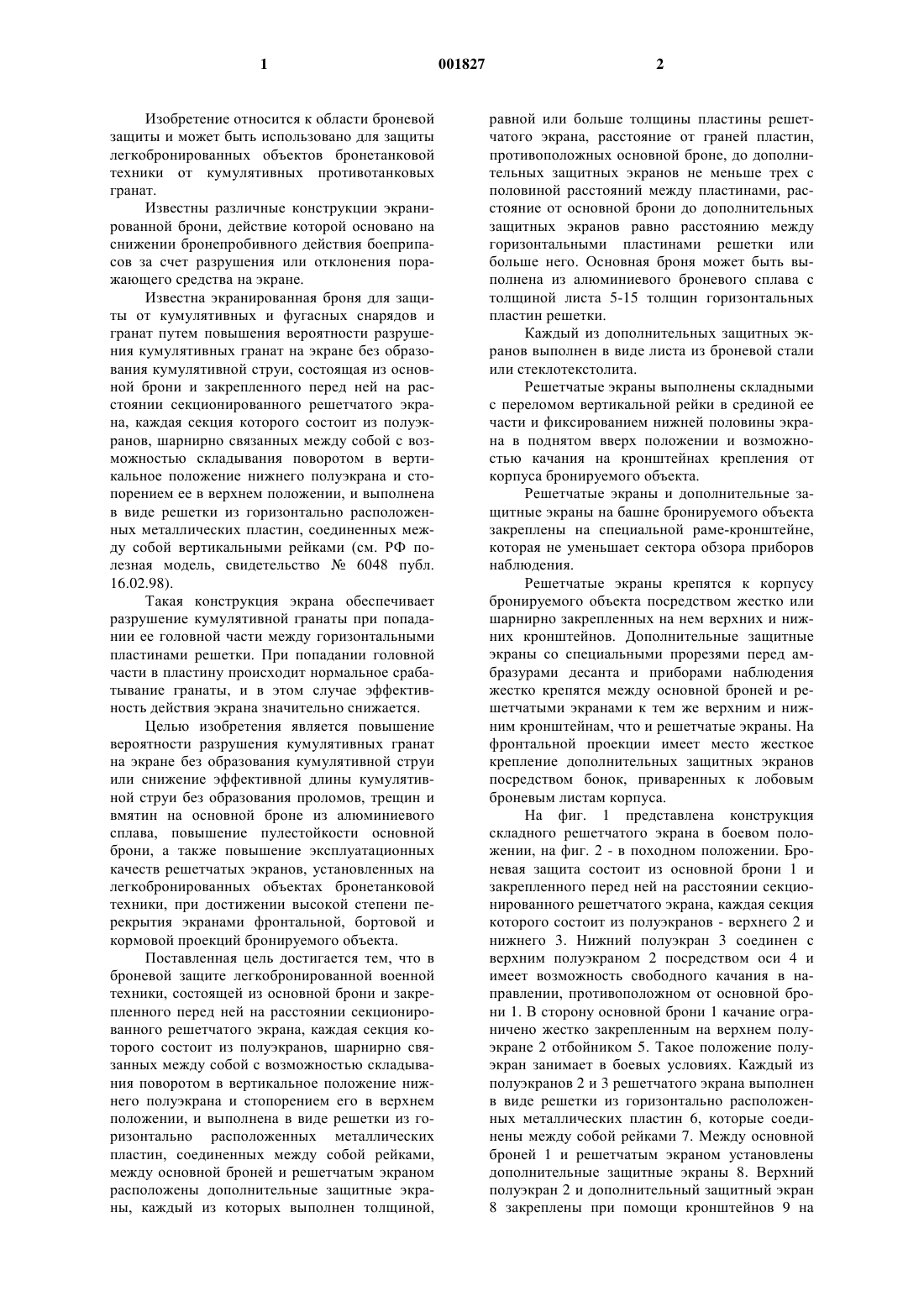

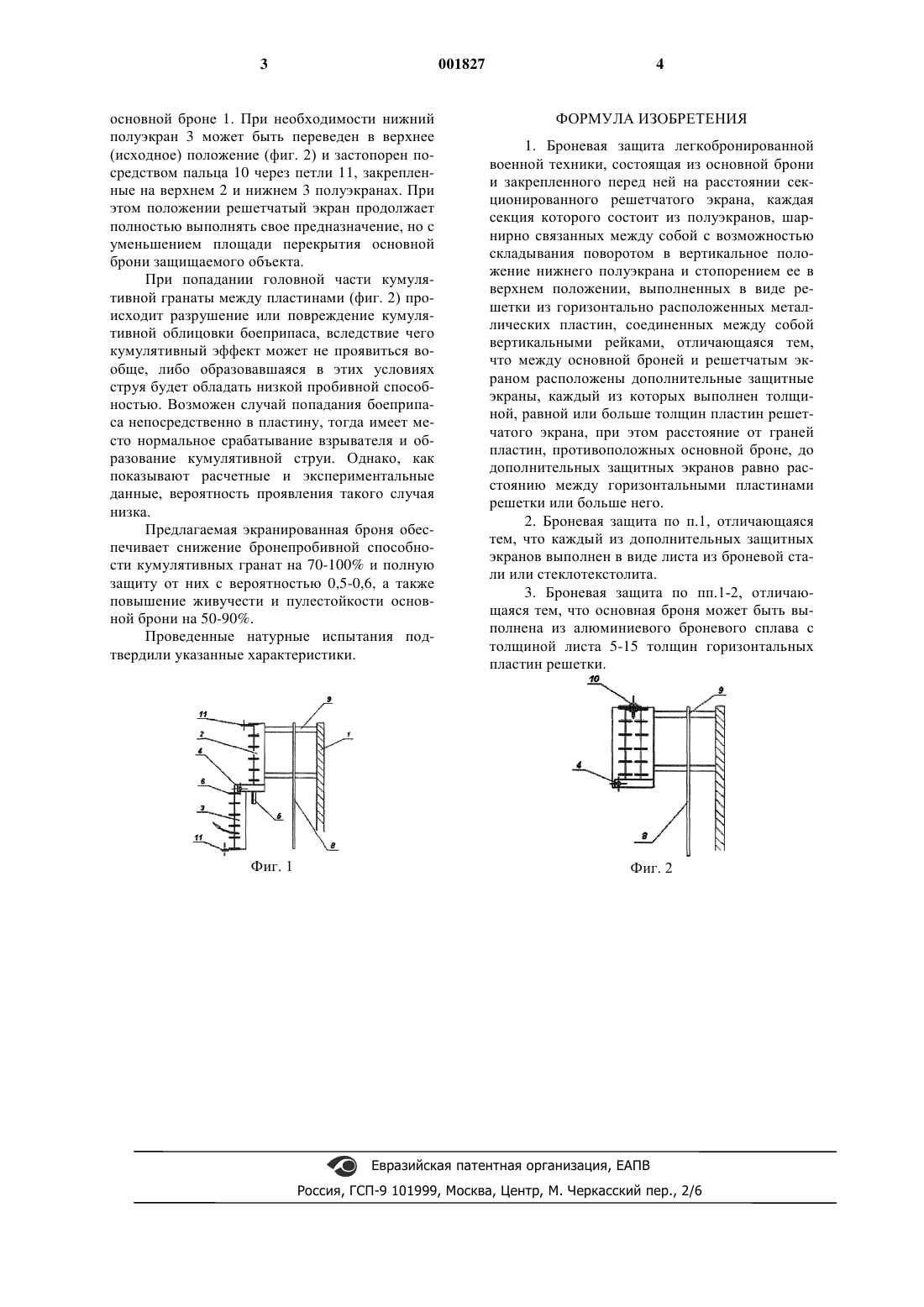

1 Изобретение относится к области броневой защиты и может быть использовано для защиты легкобронированных объектов бронетанковой техники от кумулятивных противотанковых гранат. Известны различные конструкции экранированной брони, действие которой основано на снижении бронепробивного действия боеприпасов за счет разрушения или отклонения поражающего средства на экране. Известна экранированная броня для защиты от кумулятивных и фугасных снарядов и гранат путем повышения вероятности разрушения кумулятивных гранат на экране без образования кумулятивной струи, состоящая из основной брони и закрепленного перед ней на расстоянии секционированного решетчатого экрана, каждая секция которого состоит из полуэкранов, шарнирно связанных между собой с возможностью складывания поворотом в вертикальное положение нижнего полуэкрана и стопорением ее в верхнем положении, и выполнена в виде решетки из горизонтально расположенных металлических пластин, соединенных между собой вертикальными рейками (см. РФ полезная модель, свидетельство 6048 публ. 16.02.98). Такая конструкция экрана обеспечивает разрушение кумулятивной гранаты при попадании ее головной части между горизонтальными пластинами решетки. При попадании головной части в пластину происходит нормальное срабатывание гранаты, и в этом случае эффективность действия экрана значительно снижается. Целью изобретения является повышение вероятности разрушения кумулятивных гранат на экране без образования кумулятивной струи или снижение эффективной длины кумулятивной струи без образования проломов, трещин и вмятин на основной броне из алюминиевого сплава, повышение пулестойкости основной брони, а также повышение эксплуатационных качеств решетчатых экранов, установленных на легкобронированных объектах бронетанковой техники, при достижении высокой степени перекрытия экранами фронтальной, бортовой и кормовой проекций бронируемого объекта. Поставленная цель достигается тем, что в броневой защите легкобронированной военной техники, состоящей из основной брони и закрепленного перед ней на расстоянии секционированного решетчатого экрана, каждая секция которого состоит из полуэкранов, шарнирно связанных между собой с возможностью складывания поворотом в вертикальное положение нижнего полуэкрана и стопорением его в верхнем положении, и выполнена в виде решетки из горизонтально расположенных металлических пластин, соединенных между собой рейками,между основной броней и решетчатым экраном расположены дополнительные защитные экраны, каждый из которых выполнен толщиной, 001827 2 равной или больше толщины пластины решетчатого экрана, расстояние от граней пластин,противоположных основной броне, до дополнительных защитных экранов не меньше трех с половиной расстояний между пластинами, расстояние от основной брони до дополнительных защитных экранов равно расстоянию между горизонтальными пластинами решетки или больше него. Основная броня может быть выполнена из алюминиевого броневого сплава с толщиной листа 5-15 толщин горизонтальных пластин решетки. Каждый из дополнительных защитных экранов выполнен в виде листа из броневой стали или стеклотекстолита. Решетчатые экраны выполнены складными с переломом вертикальной рейки в срединой ее части и фиксированием нижней половины экрана в поднятом вверх положении и возможностью качания на кронштейнах крепления от корпуса бронируемого объекта. Решетчатые экраны и дополнительные защитные экраны на башне бронируемого объекта закреплены на специальной раме-кронштейне,которая не уменьшает сектора обзора приборов наблюдения. Решетчатые экраны крепятся к корпусу бронируемого объекта посредством жестко или шарнирно закрепленных на нем верхних и нижних кронштейнов. Дополнительные защитные экраны со специальными прорезями перед амбразурами десанта и приборами наблюдения жестко крепятся между основной броней и решетчатыми экранами к тем же верхним и нижним кронштейнам, что и решетчатые экраны. На фронтальной проекции имеет место жесткое крепление дополнительных защитных экранов посредством бонок, приваренных к лобовым броневым листам корпуса. На фиг. 1 представлена конструкция складного решетчатого экрана в боевом положении, на фиг. 2 - в походном положении. Броневая защита состоит из основной брони 1 и закрепленного перед ней на расстоянии секционированного решетчатого экрана, каждая секция которого состоит из полуэкранов - верхнего 2 и нижнего 3. Нижний полуэкран 3 соединен с верхним полуэкраном 2 посредством оси 4 и имеет возможность свободного качания в направлении, противоположном от основной брони 1. В сторону основной брони 1 качание ограничено жестко закрепленным на верхнем полуэкране 2 отбойником 5. Такое положение полуэкран занимает в боевых условиях. Каждый из полуэкранов 2 и 3 решетчатого экрана выполнен в виде решетки из горизонтально расположенных металлических пластин 6, которые соединены между собой рейками 7. Между основной броней 1 и решетчатым экраном установлены дополнительные защитные экраны 8. Верхний полуэкран 2 и дополнительный защитный экран 8 закреплены при помощи кронштейнов 9 на основной броне 1. При необходимости нижний полуэкран 3 может быть переведен в верхнее(исходное) положение (фиг. 2) и застопорен посредством пальца 10 через петли 11, закрепленные на верхнем 2 и нижнем 3 полуэкранах. При этом положении решетчатый экран продолжает полностью выполнять свое предназначение, но с уменьшением площади перекрытия основной брони защищаемого объекта. При попадании головной части кумулятивной гранаты между пластинами (фиг. 2) происходит разрушение или повреждение кумулятивной облицовки боеприпаса, вследствие чего кумулятивный эффект может не проявиться вообще, либо образовавшаяся в этих условиях струя будет обладать низкой пробивной способностью. Возможен случай попадания боеприпаса непосредственно в пластину, тогда имеет место нормальное срабатывание взрывателя и образование кумулятивной струи. Однако, как показывают расчетные и экспериментальные данные, вероятность проявления такого случая низка. Предлагаемая экранированная броня обеспечивает снижение бронепробивной способности кумулятивных гранат на 70-100% и полную защиту от них с вероятностью 0,5-0,6, а также повышение живучести и пулестойкости основной брони на 50-90%. Проведенные натурные испытания подтвердили указанные характеристики. 4 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Броневая защита легкобронированной военной техники, состоящая из основной брони и закрепленного перед ней на расстоянии секционированного решетчатого экрана, каждая секция которого состоит из полуэкранов, шарнирно связанных между собой с возможностью складывания поворотом в вертикальное положение нижнего полуэкрана и стопорением ее в верхнем положении, выполненных в виде решетки из горизонтально расположенных металлических пластин, соединенных между собой вертикальными рейками, отличающаяся тем,что между основной броней и решетчатым экраном расположены дополнительные защитные экраны, каждый из которых выполнен толщиной, равной или больше толщин пластин решетчатого экрана, при этом расстояние от граней пластин, противоположных основной броне, до дополнительных защитных экранов равно расстоянию между горизонтальными пластинами решетки или больше него. 2. Броневая защита по п.1, отличающаяся тем, что каждый из дополнительных защитных экранов выполнен в виде листа из броневой стали или стеклотекстолита. 3. Броневая защита по пп.1-2, отличающаяся тем, что основная броня может быть выполнена из алюминиевого броневого сплава с толщиной листа 5-15 толщин горизонтальных пластин решетки.
