Биметаллический переключатель

Номер патента: 23533

Опубликовано: 30.06.2016

Авторы: Бекманн Андреас Й., Мангольд Эльмар

Скачать PDF файл.

Формула / Реферат

1. Биметаллический переключатель с переключающим устройством (2) и по меньшей мере одним биметаллическим устройством (4), которое находится в функциональной связи с переключающим устройством (2) или выполнено с возможностью введения в функциональную связь с ним таким образом, что оно делает возможным зависимое от температуры переключение переключающего устройства (2), причем

биметаллическое устройство (4) имеет по меньшей мере один первый биметаллический элемент (6) и по меньшей мере один дугообразный второй биметаллический элемент (8), которые в контактной области (14) соединены друг с другом и выполнены в контактной области (14) таким образом, что коэффициент теплового расширения первого биметаллического элемента (6) уменьшается от его первой стороны (21) к его второй, противоположной первой стороне (23), а коэффициент теплового расширения дугообразного второго биметаллического элемента (8) увеличивается от его первой стороны (21'), обращенной от первой стороны (21) первого биметаллического элемента (6), к его второй, противоположной первой, стороне (23'), или наоборот;

второй биметаллический элемент (8) выполнен в форме дуги протяженностью от полуокружности до почти полной окружности и для управления переключающим устройством (2) расположен таким образом, что отклонения биметаллических элементов (6, 8) суммируются;

контактная область (14) расположена на конце (7) первого биметаллического элемента (6), дистальном относительно опорной подкладки (22), предусмотренной для крепления первого биметаллического элемента (6), и на конце (9) дугообразного второго биметаллического элемента (8), проксимальном относительно опорной подкладки (22).

2. Биметаллический переключатель по п.1, в котором биметаллические элементы (6, 8) выполнены соответственно по меньшей мере из двух слоев (10, 12) элемента с различными коэффициентами (aDT10, aDT12) теплового расширения, причем относительно коэффициентов (aDT10, aDT12) теплового расширения слоевая структура первого биметаллического элемента (6) в контактной области (10) проходит противоположно слоевой структуре дугообразного второго биметаллического элемента (8).

3. Биметаллический переключатель по п.1 или 2, в котором биметаллическое устройство (4) имеет множество подключенных последовательно и, прежде всего, расположенных в форме меандра комбинаций из первых биметаллических элементов (6) и дугообразных вторых биметаллических элементов (8).

4. Биметаллический переключатель по одному из предшествующих пунктов, в котором первый биметаллический элемент (6) и/или дугообразный второй биметаллический элемент (8) выполнены в виде биметаллических полос.

5. Биметаллический переключатель по одному из предшествующих пунктов, в котором дугообразный второй биметаллический элемент (8) на своем дистальном относительно опорной подкладки (22) конце (11) имеет, по существу, линейно выполненную область (13) переключения, которая находится в функциональной связи с переключающим устройством (2) или выполнена с возможностью введения в функциональную связь с ним.

6. Биметаллический переключатель по одному из предшествующих пунктов, прежде всего по п.5, в котором ось основной протяженности области (13) переключения и примыкающая к ней касательная дугообразного второго биметаллического элемента (8) образуют угол <180°, прежде всего угол ≤90°.

7. Биметаллический переключатель по одному из предшествующих пунктов, в котором биметаллическое устройство (4) проксимальным относительно опорной подкладки (22) концом (5) первого биметаллического элемента (6) установлено, по существу, зажатым относительно переключающего устройства (2).

8. Биметаллический переключатель по одному из предшествующих пунктов, расположенный или выполненный с возможностью расположения в кожухе (40), причем предусмотрено устройство для электропроводящего подключения по меньшей мере одного проводящего элемента к переключающему устройству (2), с зажимным устройством (28), которое имеет зажимной болт (32) и гнездо (34) зажимного болта, которые вместе задают область (36) зажима, в которую проводящий элемент является вводимым с наружной стороны (43) кожуха и в которую вдается контактный элемент (16, 18) с внутренней стороны (45) кожуха, причем зажимной болт (32) удерживается в кожухе (40) в своем осевом направлении и зажимным выступом (33) беспрепятственно прилегает к контактному элементу (16, 18), и причем область (35) контропоры гнезда (34) зажимного болта при уменьшении области (36) зажима, таким образом, является перемещаемой в направлении зажимного выступа (33) и прилегающего к нему контактного элемента (16, 18) и является устанавливаемой по меньшей мере в одном зажимном положении, что проводящий элемент и контактный элемент (16, 18) закреплены друг с другом электропроводящим образом без введения нагрузки на изгиб в контактный элемент (16, 18).

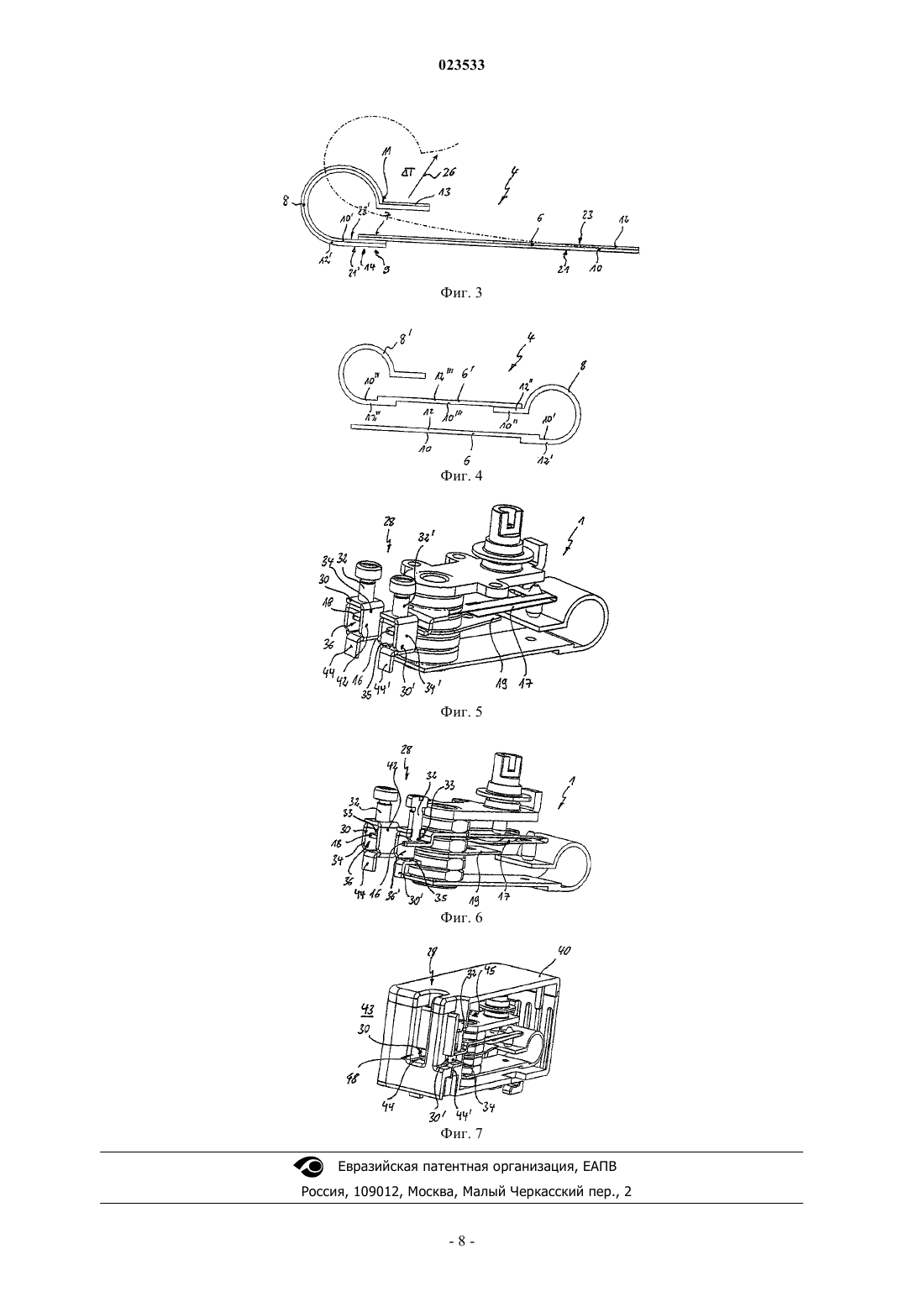

Рисунок 1

Текст

Смотреть все

Веселицкая И.А., Кузенкова Н.В.,Веселицкий М.Б., Каксис Р.А.,Белоусов Ю.В., Куликов А.В.,Кузнецова Е.В. (RU) Изобретение относится к биметаллическому переключателю с переключающим устройством (2) и по меньшей мере одним биметаллическим устройством (4), которое находится в функциональной связи с переключающим устройством (2) или выполнено с возможностью введения в функциональную связь с ним таким образом, что оно делает возможным зависимое от температуры переключение переключающего устройства (2), причем биметаллическое устройство (4) имеет по меньшей мере один первый биметаллический элемент (6) и по меньшей мере один дугообразный второй биметаллический элемент (8), которые в контактной области(14) соединены друг с другом и выполнены в контактной области (14) таким образом, что коэффициент теплового расширения первого биметаллического элемента (6) уменьшается от его первой, например нижней, стороны к его второй, противоположной первой, например верхней,стороне (23), а коэффициент теплового расширения дугообразного второго биметаллического элемента (8) увеличивается от его первой стороны (21'), обращенной от первой стороны первого биметаллического элемента (6), к его второй, противоположной первой, стороне (23'), или наоборот; второй биметаллический элемент (8) выполнен в форме дуги протяженностью от полуокружности до почти полной окружности и для управления переключающим устройством(2) расположен таким образом, что отклонения биметаллических элементов (6, 8) суммируются; контактная область (14) расположена на конце (7) первого биметаллического элемента (6),дистальном относительно опорной подкладки (22), предусмотренной для крепления первого биметаллического элемента (6), и на конце (9) дугообразного второго биметаллического элемента (8), проксимальном относительно опорной подкладки (22). Изобретение относится к зависимым от температуры переключателям, в которых биметаллы используются так, что они при изменениях температуры и сопутствующих им деформациях приводят в действие переключающее устройство. Такие биметаллические переключатели известны из уровня техники. Биметаллом или также термобиметаллом является металлический элемент из двух слоев различных материалов, которые соединены друг с другом посредством сплошного соединения или соединения с геометрическим замыканием. Характерным является изменение формы при изменении температуры. Изменение формы выражается в виде деформации биметалла. Причиной является различный коэффициент теплового расширения применяемых металлов. Если один металл растягивается сильнее, чем другой сопряженный металл, это приводит к деформации комбинации металлических слоев. Оба металла соединяются между собой, главным образом, посредством вальцовки и, прежде всего, посредством холодной сварки, но также с помощью механических соединительных средств, как, например, заклепок. Такой биметаллический переключатель, или регулятор, раскрыт, например, в DE 894469, где биметалл одним концом прикреплен к основной конструкции, а свободным концом находится в функциональной связи с переключающим устройством. Это переключающее устройство состоит из двух переключающих элементов, которые выполнены с возможностью регулировки относительно друг друга посредством стопорной пластины. При деформации биметаллического переключателя происходит замыкание контактов обоих переключающих элементов, т.е. процесс переключения, посредством которого затем можно управлять приданным электрическим прибором и т.д. Подобный биметаллический переключатель показан в DE 889782, где биметалл также одним концом прикреплен к основной конструкции и другим свободным концом находится в функциональной связи с переключающим устройством. Также и здесь вызываемый деформацией биметаллического элемента на свободном конце процесс переключения является регулируемым посредством регулировочного устройства. Главным образом, известные из уровня техники биметаллические переключателя не могут быть достаточно точно регулируемыми относительно температуры переключения. Прежде всего, это можно наблюдать у очень маленьких биметаллических переключателей. Поэтому задачей изобретения является разработка биметаллического переключателя согласно вышеназванному типу, который гарантировал бы точно регулируемый процесс переключения и/или малый гистерезис, прежде всего, также и при малом типе конструкции. Эта задача решена посредством биметаллического переключателя по п.1 формулы изобретения. Прежде всего, эта задача решается посредством биметаллического переключателя с устройством переключения и по меньшей мере одним биметаллическим устройством, которое находится в функциональной связи с переключающим устройством или выполнено с возможностью введения в функциональную связь с ним, так что оно делает возможным зависимое от температуры переключение переключающего устройства. При этом биметаллическое устройство имеет по меньшей мере один первый биметаллический элемент и по меньшей мере один дугообразный второй биметаллический элемент, которые в контактной области соединены друг с другом и выполнены в контактной области таким образом, что коэффициент теплового расширения первого биметаллического элемента уменьшается от его первой,например нижней, стороны к его второй, противоположной первой, например верхней, стороне, а коэффициент теплового расширения дугообразного второго биметаллического элемента увеличивается от его первой стороны, обращенной от первой стороны первого биметаллического элемента, к его второй, противоположной первой, стороне, или наоборот. Второй биметаллический элемент выполнен в форме дуги протяженностью от полуокружности до почти полной окружности и для управления переключающим устройством расположен таким образом, что отклонения биметаллических элементов суммируются. Контактная область расположена на конце первого биметаллического элемента, дистальном относительно опорной подкладки, предусмотренной для крепления первого биметаллического элемента, и на конце дугообразного второго биметаллического элемента, проксимальном относительно опорной подкладки. Такое устройство по меньшей мере с двумя соединенными друг с другом биметаллическими элементами, которые выполнены так, что они в контактной области имеют противоположные характеристики коэффициентов теплового расширения, приводит к биметаллическому устройству с более крупными перемещениями переключения при изменяющихся температурах окружающей среды по сравнению с известными из уровня техники биметаллическими устройствами. Благодаря тому что область контакта расположена на дистальном конце первого биметаллического элемента и проксимальном конце дугообразного второго биметаллического элемента, достигается особенно эффективное суммирование соответствующих перемещений биметаллических элементов при изменениях температуры. Благодаря тому что дугообразный второй биметаллический элемент описывает дугу от полуокружности до почти полной окружности, в частности три четверти окружности, перемещения элементов первого биметаллического элемента и дугообразного второго биметаллического элемента суммируются особенно эффективно при изменении температуры в общее переключающее перемещение, причем биметаллическое устройство одновременно получает очень компактную конструкцию. Предпочтительно, по меньшей мере, первый биметаллический элемент и, по меньшей мере, дугообразный второй элемент состоит соответственно по меньшей мере из двух слоев элемента с различными коэффициентами теплового расширения, причем относительно коэффициентов теплового расширения слоевая структура первого биметаллического элемента в контактной области проходит противоположно слоевой структуре дугообразного второго биметаллического элемента. Существенным пунктом является то, что биметаллическое устройство биметаллического переключателя согласно изобретению состоит по меньшей мере из двух биметаллических элементов, а именно по меньшей мере одного первого биметаллического элемента и по меньшей мере одного второго дугообразного элемента, причем оба биметаллических элемента являются многослойными элементами, и причем применяемые многослойные элементы каждого биметаллического элемента имеют различные коэффициенты теплового расширения такого рода, что соответствующий биметаллический элемент деформируется в зависимости от температуры окружающей среды. При этом согласно изобретению оба биметаллических элемента так соединены друг с другом в контактной области, что относительно коэффициентов теплового расширения слоевая структура первого биметаллического элемента в контактной области расположена противоположно слоевой структуре дугообразного второго биметаллического элемента. В объеме изобретения под этим "противоположным расположением" слоевой структуры понимается такое расположение, при котором относительно коэффициентов теплового расширения слоевая структура первого биметаллического элемента, рассматриваемая от слоя с меньшим коэффициентом теплового расширения к слою с большим коэффициентом теплового расширения, проходит противоположно слоевой структуре второго дугообразного биметаллического элемента. Таким образом, например, в контактной области сталкиваются друг с другом биметаллический элемент с нижним слоем с большим коэффициентом теплового расширения и верхним слоем с более низким коэффициентом теплового расширения или, в общем, биметаллический элемент с уменьшающимся от нижней стороны к верхней стороне коэффициентом теплового расширения, и биметаллический элемент с нижним слоем с более низким коэффициентом теплового расширения и верхним слоем с большим коэффициентом теплового расширения или же увеличивающимся от нижней стороны к верхней стороне коэффициентом теплового расширения. В этом отношении объемом изобретения также охвачены биметаллические устройства, у которых первый биметаллический элемент, среди всего прочего, относительно количества слоев или применяемых материалов и толщине материалов имеет другую слоевую структуру, чем дугообразный второй биметаллический элемент, в то время как, прежде всего, в контактной области предусмотрена "противоположная слоевая структура". Под "дугообразным" в объеме этого изобретения понимается любой тип отклонения от прямой линии или же оси основной длины биметаллического элемента и, прежде всего форма,прежде всего в виде дуги полуокружности, при которой частичная область биметаллического элемента проходит в смещенном по меньшей мере на 90 направлении по отношению к другой частичной области первого и/или второго биметаллического элемента. За счет расположения и конструкции согласно изобретению первого биметаллического элемента относительного второго дугообразного биметаллического элемента получают биметаллическое устройство, у которого особо эффективно суммируются отдельные перемещения обоих соединенных друг с другом биметаллических элементов, что ведет к особо эффективному движению переключения. Результатом является биметаллический переключатель, у которого уже при незначительных изменениях температуры возникают большие перемещения на биметаллическом устройстве, так что, среди всего прочего,даже при незначительных изменениях температуры может осуществляться процесс переключения. Таким образом, получаемый биметаллический переключатель является намного более чувствительным по сравнению с переключателями из уровня техники. Предпочтительно биметаллическое устройство содержит множество подключенных последовательно комбинаций из первых биметаллических элементов и дугообразных вторых биметаллических элементов. Таким образом, можно простым образом суммировать большие перемещения переключения. При этом биметаллическое устройство выполнено, предпочтительно, таким образом, что расположение первых биметаллических элементов и дугообразных вторых биметаллических элементов чередуется, причем здесь также соответственно снова следует обратить внимание на противоположное расположение слоевой структуры соответствующих биметаллических элементов. Также является возможным выполнить биметаллическое устройство таким образом, что комбинация из первого биметаллического и дугообразного второго биметаллического элемента соединена через еще один промежуточный элемент и предпочтительно один небиметаллический промежуточный элемент с комбинацией из первого биметаллического элемента и дугообразного второго биметаллического элемента. Также является возможным выполнить биметаллическое устройство посредством соответствующего расположения первых и вторых биметаллических элементов в форме меандра, прежде всего для того, чтобы сбалансировать перемещения, по существу, перпендикулярно направлению главного перемещения (т.е. направлению перемещения, которое осуществляет процесс переключения). Кроме того, допустимым является расположение названных промежуточных элементов и предпочтительно небиметаллических промежуточных элементов также по меньшей мере между одним первым биметаллическим элементом и одним дугообразным вторым биме-2 023533 таллическим элементом. Предпочтительно первый биметаллический элемент и/или дугообразный второй биметаллический элемент выполнены в виде биметаллических полос. Конструкция с биметаллическими полосами обеспечивает переключающее перемещение биметаллического устройства в определенном направлении перемещения. Предпочтительно дугообразный второй биметаллический элемент на своем дистальном конце имеет, по существу, линейно выполненную область переключения, которая находится в функциональной связи в переключающим устройством или выполнена с возможностью введения в функциональную связь с ним. За счет перемещения первого биметаллического элемента, сопряженного с перемещением второго дугообразного биметаллического элемента, через эту область переключения очень простым образом передается переключающее перемещение на переключающее устройство. Предпочтительно ось основной протяженности области переключения и примыкающая к ней касательная дугообразного второго биметаллического элемента образует угол 180, прежде всего угол 90. Таким образом, получают очень компактный конструктивный элемент в сочетании с очень эффективной комбинацией отдельных перемещений биметаллических элементов при изменениях температуры. Предпочтительно область переключения дугообразного второго биметаллического элемента при заданной нормальной температуре T0 расположена осепараллельно к основной протяженности первого биметаллического элемента. Прежде всего, при выполненном, по существу, в форме полной дуги или же полной окружности втором биметаллическом элементе получают биметаллическое устройство с очень большим ходом переключения при одновременно компактном выполнении переключателя. Предпочтительно биметаллическое устройство проксимальным концом первого биметаллического элемента установлено, по существу, зажатым относительно переключающего устройства. Исходя от этой точки зажима, получают биметаллическое устройство с очень большим ходом переключения, которое,кроме того, может быть расположено в очень узком пространстве. Предпочтительно у дугообразного второго биметаллического элемента в области внутренней дуги расположен слой элемента с большим коэффициентом теплового расширения. Таким образом, получают биметаллическое устройство, которое очень сильно расширяется при повышении температуры и воздействует на расположенное во внешней среде биметаллического устройства переключающее устройство. У переключающего устройства, которое расположено, по существу, внутри биметаллического устройства,у которого для активации перемещения переключения требуется стягивание биметаллического устройства, слой элемента с большим коэффициентом теплового расширения, предпочтительно расположен в области наружной дуги второго биметаллического элемента. Данное изобретение также относится к устройству для электропроводящего подключения по меньшей мере одного проводящего элемента к вышеназванному биметаллическому переключателю или же к расположенному в кожухе контактному элементу подобного переключающего устройства, причем предусмотрено зажимное устройство, которое имеет следующее: зажимной болт и гнездо зажимного болта,которые вместе задают область зажима, в которую является вводимым проводящий элемент с наружной стороны кожуха и в которую вдается контактный элемент с внутренней стороны кожуха, причем зажимной болт удерживается в кожухе в своем осевом направлении и зажимным выступом беспрепятственно прилегает к контактному элементу, и причем область контропоры гнезда зажимного болта при уменьшении области зажима, таким образом, является перемещаемой в направлении зажимного выступа и прилегающему к нему контактному элементу и является устанавливаемой по меньшей мере в одном зажимном положении, что проводящий элемент и контактный элемент закреплены друг с другом электропроводящим образом без введения нагрузки на изгиб в контактный элемент. Преимущество такого устройства или же выполненного таким образом биметаллического переключателя состоит в том, что подключение проводящего элемента к биметаллическому переключателю является возможным без теплового воздействия, например посредством сварки или пайки. Согласно изобретению такое тепловое воздействие у биметаллических переключателей из уровня техники приводило к ослаблению большинства предусмотренных упругих элементов переключающего устройства. Применение устройства согласно изобретению предотвращает эту проблему. Прежде всего, в сочетании с вышеописанным биметаллическим устройством получают биметаллический переключатель с очень точным и, прежде всего, точно настраиваемым процессом переключения. Следующие конструктивной формы изобретения следуют из зависимых пунктов формулы изобретения. Далее изобретение описывается с помощью примеров осуществления, которые более подробно объясняются посредством прилагаемых чертежей, на которых показаны: фиг. 1 - изометрические изображение конструктивной формы биметаллического переключателя; фиг. 2 - вид сбоку конструктивной формы биметаллического переключателя согласно фиг. 1; фиг. 3 - подробный вид биметаллического устройства конструктивной формы биметаллического переключателя согласно фиг. 1; фиг. 4 - другая форма биметаллического устройства; фиг. 5 - изометрическое изображение конструктивной формы биметаллического переключателя со-3 023533 гласно фиг. 1 с клеммами с винтовым зажимом; фиг. 6 - продольный разрез в изометрической проекции изображения согласно фиг. 5; фиг. 7 - продольный разрез в изометрической проекции конструктивной формы встроенного в кожух биметаллического переключателя согласно фиг. 5. Далее для одинаковых конструктивных элементов и элементов с одинаковым действием используются одни и те же ссылочные номера, причем для различия иногда применяются верхние символы. На фиг. 1 в изометрическом изображении показана конструктивная форма биметаллического переключателя согласно изобретению, на фиг. 2 - вид сбоку этой конструктивной формы и на фиг. 3 - подробное изображение биметаллического устройства 4, как оно применяется в этом биметаллическом переключателе 1. Биметаллическое устройство 4 в этой конструктивной форме имеет два биметаллических элемента 6, 8, а именно первый биметаллический элемент 6 и дугообразный второй биметаллический элемент 8. Дугообразный второй биметаллический элемент в данном случае выполнен частично в форме дуги протяженностью 3/4 окружности. Эти оба биметаллических элемента 6, 8 соединены друг с другом в контактной области 14, прежде всего в данном случае первый биметаллический элемент 6 своим дистальным концом 7 расположен на проксимальном конце 9 дугообразного второго биметаллического элемента 8. Биметаллическое устройство 4 посредством переключающего элемента 4 находится в функциональной связи с переключающим устройством 2, которое создает электрическое соединение между двумя контактными элементами 16, 18, т.е. делает возможным процесс переключения. Посредством регулировочного элемента 20 может происходить настройка этого процесса переключения за счет того, что приданные контактным элементам 16, 18 два коммутационных контакта 17, 19 позиционируются относительно друг друга. В зависимости от того, как происходит это позиционирование, переключающее устройства 2 запускает процесс переключения при малых или больших перемещениях биметаллического устройства 4. Биметаллическое устройство 4 является, по существу, жестко на изгиб зажато проксимальным концом 5 первого биметаллического элемента 6 на опорной подкладке 22. Эта опорная подкладка, которая состоит из нескольких изолирующих отдельных элементов 23, наряду с биметаллическим устройством 4,несет также и контактные элементы 16 и 18 и зажимную пластину 24, которая делает возможным крепление биметаллического переключателя 1 в кожухе 40 (см. фиг. 7) и, кроме того, несет регулировочный элемент 20. Дугообразный второй биметаллический элемент 8 на своем дистальном конце 11 имеет область 13 переключения, посредством которой он с переключающим элементом 3 находится в функциональной связи с переключающим устройством 2. При изменении температуры область 13 переключения перемещается за счет результирующего перемещения обоих биметаллических элементов 6, 8 по направлению к переключающему устройству 2, причем переключающий элемент 3 при определенном перемещении запускает процесс переключения. Прежде всего, на фиг. 2 можно распознать подробную конструкцию переключающего устройства 2. Она содержит два контактных элемента 16 и 18, которые посредством сопряженных контактных элементов 17 и 19 и посредством активации через переключающий элемент 3 могут приводиться в электропроводящее соединение друг с другом. В данном случае контактный элемент 17 выполнен в виде упругого элемента и, прежде всего, в виде бериллиевого пружинного упругого элемента, так что электропроводящее соединение при "возврате" переключающего элемента 3 снова размыкается. На фиг. 1 и 2 и, прежде всего, на фиг. 3 можно распознать различные слоевые структуры обоих биметаллических элементов 6, 8 биметаллического устройства 4. Первый биметаллический элемент 6 состоит из двух слоев 10, 12 элемента, причем слой 10 элемента с большим коэффициентом T10 теплового расширения располагается на изображенной на чертеже нижней стороне 21, а слой 12 элемента с более низким коэффициентом T12 теплового расширения располагается на верхней стороне 23. Слои дугообразного второго биметаллического элемента 8 выполнены противоположным образом. Этот биметаллический элемент 8 также состоит из двух слоев 10, 12 элемента, причем в контактной области 14 слой 10 элемента с большим коэффициентом T10 теплового расширения расположен на верхней стороне 23, изображенной на чертеже, и слой 12 элемента с более низким коэффициентом T10 теплового расширения расположен на нижней стороне 21. Результатом такого противоположного расположения обеих конструкций слоев обоих биметаллических элементов 6, 8 является очень сильное отклонение (здесь изображено стрелкой 26 на фиг. 3), которое при изображенном здесь биметаллическом переключателе 1 ведет к существенно более точной возможности настройки и более точной возможности переключения. На фиг. 3 схематично изображено перемещение биметаллического устройства 4 или же обоих биметаллических элементов 6, 8 при определенном изменении Т температуры, причем конечное положение биметаллического устройства 4 при изменении T температуры изображено штриховкой. На фиг. 4 показана следующая конструктивная форма биметаллического устройства 4, причем в данном случае множество первых биметаллических элементов 6 и дугообразных вторых биметаллических элементов 8 расположены последовательно друг над другом и здесь, прежде всего, в форме меандра. Таким образом, при изменении Т температуры можно почти произвольно увеличить изображенный на фиг. 3 ход переключения, причем можно исправить нежелательные перемещения, в данном случае,например, снос вправо изображенный на фиг. 3 области 13 переключения. Также изображенные здесь на фиг. 4 биметаллические элементы 16, 18 имеют соответственно слоевую структуру, состоящую по меньшей мере из двух слоев 10, 12 элемента, как уже было подробно объяснено со ссылкой на фиг. 3. На фиг. 5-7 вышеописанная конструктивная форма согласно фиг. 1-3 изображена еще раз в изометрической проекции (фиг. 5) и в продольном разрезе (фиг. 6). Здесь конструктивная форма биметаллического переключателя (1) дополнена зажимными устройствами 28 и, прежде всего, двумя клеммами 30 с винтовым зажимом, которые позволяют осуществить простое подключение проводящего элемента (не изображен) к биметаллическому переключателю 1. Если в уровне техники контактные элементы 16, 18 главным образом соединяются посредством паяного соединения с ведущими далее проводящими элементами (не изображено), то в данном случае подключение биметаллического переключателя 1 или же контактных элементов 16, 18 происходит посредством клемм 30 с винтовым зажимом. Преимущество этой техники соединения состоит в том, что тепловая энергия не попадает вследствие пайки или сварки в контактные элементы 16, 18 и через них - в переключающие контакты 17, 19 и, прежде всего, в выполненный в данном случае в виде бериллиевой пружины переключающий контакт 17. Именно это поступление тепла приводило в уровне техники к деформациям и к ослаблению восстанавливающей силы переключающего элемента 17, выполненного в виде пружинного элемента. Это искусственное старение, которое, по существу, соответствовало последующей термической обработке, зачастую приводило к неправильному функционированию биметаллического переключателя. Следует отметить, что использование этой техники зажима посредством клемм 30 с винтовым зажимом для подключения проводящего элемента к контактным элементам 16, 18 не ограничивается только применением у представленного здесь биметаллического переключателя согласно изобретению. Ими можно оснастить все без исключения конструктивные элементы, прежде всего снабженные термочувствительными контактными элементами или же переключающими контактами. Изображенные на фиг. 5-7 зажимные устройства 28 для электропроводящего подключения по меньшей мере одного проводящего элемента (не изображен) по меньшей мере к одному расположенному в кожухе 40 контактному элементу 16, 18 переключающего устройства и в данном случае биметаллического переключателя 1 имеют следующее. Зажимной болт 32 и гнездо 34 зажимного болта, которые вместе задают область 36 зажима, в которую является вводимым, прежде всего с наружной стороны 43 кожуха 40, проводящий элемент (не изображен) и в которую вдается, прежде всего с внутренней стороны 45 кожуха 40, контактный элемент (16,18) (см., прежде всего, фиг. 7), причем зажимной болт 32 удерживается в кожухе 40 в своем осевом направлении и зажимным выступом 33 беспрепятственно прилегает к контактному элементу 16, 18, и причем область 35 контропоры гнезда 34 зажимного болта при уменьшении области зажима является, таким образом, перемещаемой в направлении к зажимному выступу 33 и прилегающему к нему контактному элементу 16, 18 и является устанавливаемой по меньшей мере в одном зажимном положении, что проводящий элемент (не изображен) и контактный элемент 16, 18 закреплены друг с другом электропроводящим образом без введения нагрузки на изгиб в контактный элемент 16, 18. Зажимное устройство 28 согласно изобретению или же клеммы 30 с винтовым зажимом, наряду с простым соединением и, прежде всего, соединением без теплового воздействия проводящего элемента с контактными элементами 16, 18,имеют преимущество беспрепятственного подключения, так что в контактные элементы 16, 18 и сопряженные переключающие контакты 17, 19 не вносится нагрузка на изгиб. Предпочтительно гнездо 34 зажимного болта выполнено в виде наконечника для зажимного болта,который, по меньшей мере, частично окружает область 36 зажима, причем на его внутренней нижней,указывающей на зажимной выступ 33 стенке выполнена область 35 контропоры. При этом гнездо 34 зажимного болта расположено на зажимном болте 32 с возможностью перемещения, предпочтительно, в осевом направлении зажимного болта 32. Как изображено здесь, зажимной болт 32, предпочтительно,снабжен резьбовой областью, которая находится в резьбовом зацеплении с принимающей резьбу областью гнезда 34 зажимного болта таким образом, что область 35 контропоры гнезда 34 зажимного болта за счет вращения зажимного винта 32 может перемещаться к выступу 33 зажимного болта и к прилегающему к нему контактному элементу 16, 18 и от него. Как видно на фиг. 5 и 6, гнездо 34 зажимного болта, предпочтительно, выполнено из многократно согнутой металлической полосы 42. Это делает возможным недорогое изготовление при одновременно хорошей устойчивости и достаточном материале для образования области резьбового гнезда. Предпочтительно гнездо 34 зажимного болта в своей нижней области имеет закрывающий элемент 44, который при подключении проводящего элемента служит в качестве его направляющей. При этом закрывающий элемент 44 простирается предпочтительно осепараллельно по отношению к зажимному болту 32 так, что он при уменьшении области 36 зажима также и здесь за счет вращения зажимного бол-5 023533 та 32 постепенно закрывает отверстие 48 гнезда в кожухе 40. Это предотвращает ошибочный ввод проводящего элемента. Список ссылочных обозначений 1 - биметаллический переключатель; 2 - переключающее устройство; 3 - переключающий элемент; 4 - биметаллическое устройство; 5 - проксимальный конец; 6 - первый биметаллический элемент; 7 - дистальный конец; 8 - дугообразный второй биметаллический элемент; 9 - проксимальный конец; 10 - слой элемента; 11 - дистальный конец; 12 - слой элемента; 13 - область переключения; 14 - область контакта; 16 - контактный элемент; 17 - переключающий контакт; 18 - контактный элемент; 20 - регулировочный элемент; 21 - нижняя сторона; 22 - опорная подкладка; 23 - верхняя сторона; 24 - зажимная пластина; 28 - зажимное устройство; 30 - клемма с винтовым зажимом; 32 - зажимной болт; 33 - зажимной выступ; 34 - гнездо зажимного винта; 36 - область зажима; 40 - кожух; 42 - металлическая полоса; 44 - закрывающий элемент. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Биметаллический переключатель с переключающим устройством (2) и по меньшей мере одним биметаллическим устройством (4), которое находится в функциональной связи с переключающим устройством (2) или выполнено с возможностью введения в функциональную связь с ним таким образом,что оно делает возможным зависимое от температуры переключение переключающего устройства (2),причем биметаллическое устройство (4) имеет по меньшей мере один первый биметаллический элемент (6) и по меньшей мере один дугообразный второй биметаллический элемент (8), которые в контактной области (14) соединены друг с другом и выполнены в контактной области (14) таким образом, что коэффициент теплового расширения первого биметаллического элемента (6) уменьшается от его первой стороны(21) к его второй, противоположной первой стороне (23), а коэффициент теплового расширения дугообразного второго биметаллического элемента (8) увеличивается от его первой стороны (21'), обращенной от первой стороны (21) первого биметаллического элемента (6), к его второй, противоположной первой,стороне (23'), или наоборот; второй биметаллический элемент (8) выполнен в форме дуги протяженностью от полуокружности до почти полной окружности и для управления переключающим устройством (2) расположен таким образом, что отклонения биметаллических элементов (6, 8) суммируются; контактная область (14) расположена на конце (7) первого биметаллического элемента (6), дистальном относительно опорной подкладки (22), предусмотренной для крепления первого биметаллического элемента (6), и на конце (9) дугообразного второго биметаллического элемента (8), проксимальном относительно опорной подкладки (22). 2. Биметаллический переключатель по п.1, в котором биметаллические элементы (6, 8) выполнены соответственно по меньшей мере из двух слоев (10, 12) элемента с различными коэффициентами (T10,T12) теплового расширения, причем относительно коэффициентов (T10, T12) теплового расширения слоевая структура первого биметаллического элемента (6) в контактной области (10) проходит противоположно слоевой структуре дугообразного второго биметаллического элемента (8). 3. Биметаллический переключатель по п.1 или 2, в котором биметаллическое устройство (4) имеет множество подключенных последовательно и, прежде всего, расположенных в форме меандра комбинаций из первых биметаллических элементов (6) и дугообразных вторых биметаллических элементов (8). 4. Биметаллический переключатель по одному из предшествующих пунктов, в котором первый биметаллический элемент (6) и/или дугообразный второй биметаллический элемент (8) выполнены в виде биметаллических полос. 5. Биметаллический переключатель по одному из предшествующих пунктов, в котором дугообразный второй биметаллический элемент (8) на своем дистальном относительно опорной подкладки (22) конце (11) имеет, по существу, линейно выполненную область (13) переключения, которая находится в функциональной связи с переключающим устройством (2) или выполнена с возможностью введения в функциональную связь с ним. 6. Биметаллический переключатель по одному из предшествующих пунктов, прежде всего по п.5, в котором ось основной протяженности области (13) переключения и примыкающая к ней касательная дугообразного второго биметаллического элемента (8) образуют угол 180, прежде всего угол 90. 7. Биметаллический переключатель по одному из предшествующих пунктов, в котором биметаллическое устройство (4) проксимальным относительно опорной подкладки (22) концом (5) первого биметаллического элемента (6) установлено, по существу, зажатым относительно переключающего устройства (2). 8. Биметаллический переключатель по одному из предшествующих пунктов, расположенный или выполненный с возможностью расположения в кожухе (40), причем предусмотрено устройство для электропроводящего подключения по меньшей мере одного проводящего элемента к переключающему устройству (2), с зажимным устройством (28), которое имеет зажимной болт (32) и гнездо (34) зажимного болта, которые вместе задают область (36) зажима, в которую проводящий элемент является вводимым с наружной стороны (43) кожуха и в которую вдается контактный элемент (16, 18) с внутренней стороны(45) кожуха, причем зажимной болт (32) удерживается в кожухе (40) в своем осевом направлении и зажимным выступом (33) беспрепятственно прилегает к контактному элементу (16, 18), и причем область(35) контропоры гнезда (34) зажимного болта при уменьшении области (36) зажима, таким образом, является перемещаемой в направлении зажимного выступа (33) и прилегающего к нему контактного элемента (16, 18) и является устанавливаемой по меньшей мере в одном зажимном положении, что проводящий элемент и контактный элемент (16, 18) закреплены друг с другом электропроводящим образом без введения нагрузки на изгиб в контактный элемент (16, 18).

МПК / Метки

МПК: H01H 37/52

Метки: переключатель, биметаллический
