Биметаллический термометр с оптическим устройством

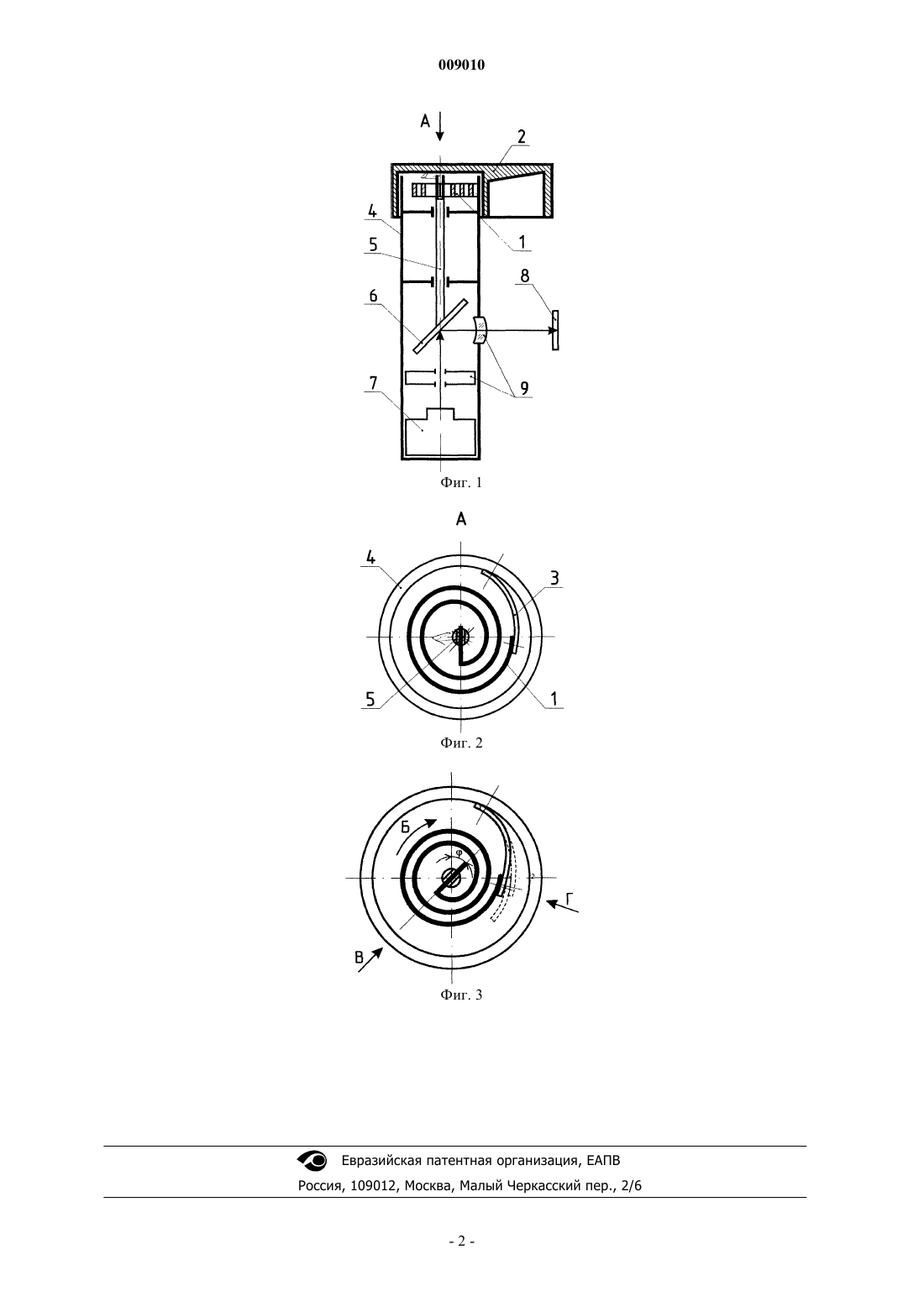

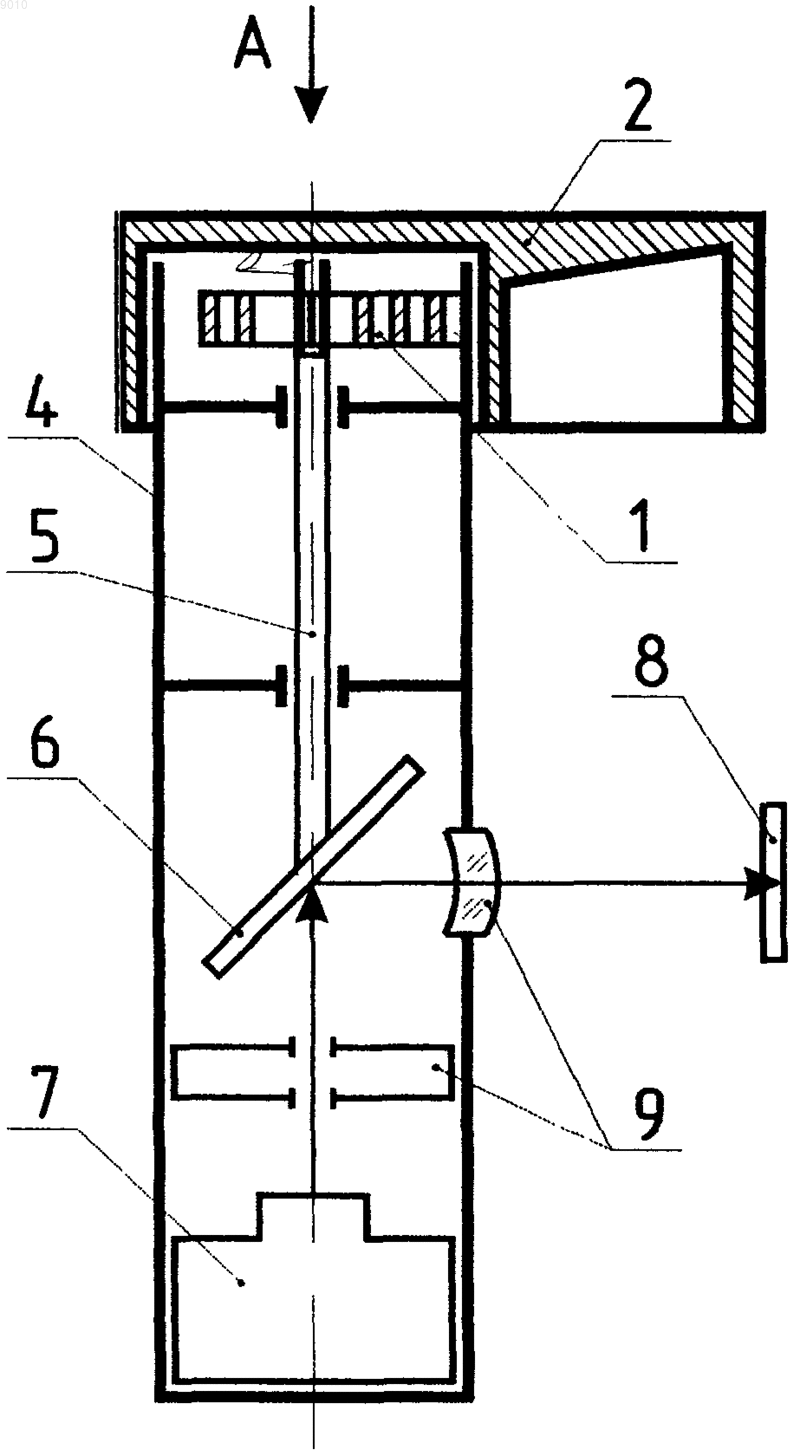

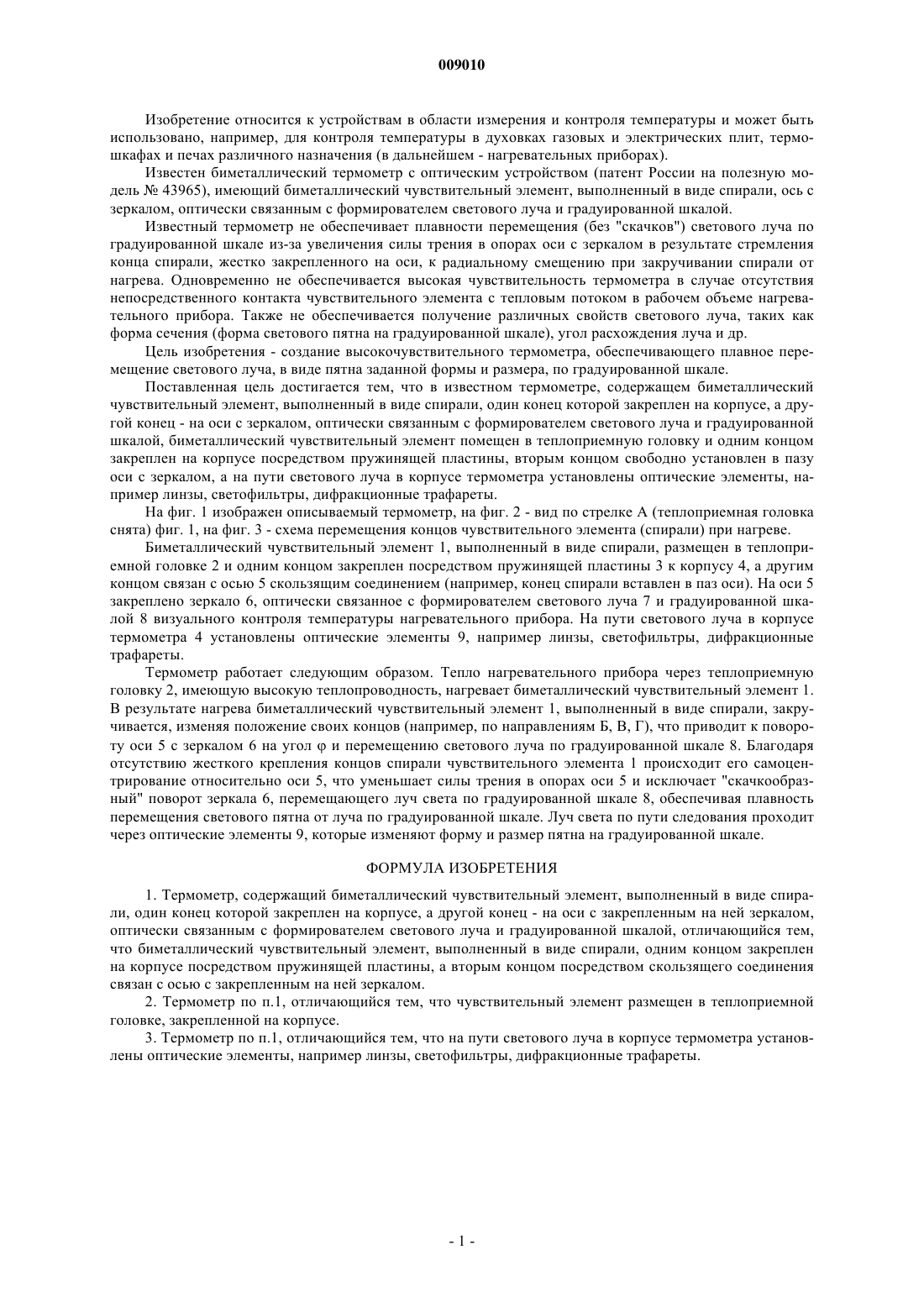

009010 Изобретение относится к устройствам в области измерения и контроля температуры и может быть использовано, например, для контроля температуры в духовках газовых и электрических плит, термошкафах и печах различного назначения (в дальнейшем - нагревательных приборах). Известен биметаллический термометр с оптическим устройством (патент России на полезную модель 43965), имеющий биметаллический чувствительный элемент, выполненный в виде спирали, ось с зеркалом, оптически связанным с формирователем светового луча и градуированной шкалой. Известный термометр не обеспечивает плавности перемещения (без "скачков") светового луча по градуированной шкале из-за увеличения силы трения в опорах оси с зеркалом в результате стремления конца спирали, жестко закрепленного на оси, к радиальному смещению при закручивании спирали от нагрева. Одновременно не обеспечивается высокая чувствительность термометра в случае отсутствия непосредственного контакта чувствительного элемента с тепловым потоком в рабочем объеме нагревательного прибора. Также не обеспечивается получение различных свойств светового луча, таких как форма сечения (форма светового пятна на градуированной шкале), угол расхождения луча и др. Цель изобретения - создание высокочувствительного термометра, обеспечивающего плавное перемещение светового луча, в виде пятна заданной формы и размера, по градуированной шкале. Поставленная цель достигается тем, что в известном термометре, содержащем биметаллический чувствительный элемент, выполненный в виде спирали, один конец которой закреплен на корпусе, а другой конец - на оси с зеркалом, оптически связанным с формирователем светового луча и градуированной шкалой, биметаллический чувствительный элемент помещен в теплоприемную головку и одним концом закреплен на корпусе посредством пружинящей пластины, вторым концом свободно установлен в пазу оси с зеркалом, а на пути светового луча в корпусе термометра установлены оптические элементы, например линзы, светофильтры, дифракционные трафареты. На фиг. 1 изображен описываемый термометр, на фиг. 2 - вид по стрелке А (теплоприемная головка снята) фиг. 1, на фиг. 3 - схема перемещения концов чувствительного элемента (спирали) при нагреве. Биметаллический чувствительный элемент 1, выполненный в виде спирали, размещен в теплоприемной головке 2 и одним концом закреплен посредством пружинящей пластины 3 к корпусу 4, а другим концом связан с осью 5 скользящим соединением (например, конец спирали вставлен в паз оси). На оси 5 закреплено зеркало 6, оптически связанное с формирователем светового луча 7 и градуированной шкалой 8 визуального контроля температуры нагревательного прибора. На пути светового луча в корпусе термометра 4 установлены оптические элементы 9, например линзы, светофильтры, дифракционные трафареты. Термометр работает следующим образом. Тепло нагревательного прибора через теплоприемную головку 2, имеющую высокую теплопроводность, нагревает биметаллический чувствительный элемент 1. В результате нагрева биметаллический чувствительный элемент 1, выполненный в виде спирали, закручивается, изменяя положение своих концов (например, по направлениям Б, В, Г), что приводит к повороту оси 5 с зеркалом 6 на уголи перемещению светового луча по градуированной шкале 8. Благодаря отсутствию жесткого крепления концов спирали чувствительного элемента 1 происходит его самоцентрирование относительно оси 5, что уменьшает силы трения в опорах оси 5 и исключает "скачкообразный" поворот зеркала 6, перемещающего луч света по градуированной шкале 8, обеспечивая плавность перемещения светового пятна от луча по градуированной шкале. Луч света по пути следования проходит через оптические элементы 9, которые изменяют форму и размер пятна на градуированной шкале. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Термометр, содержащий биметаллический чувствительный элемент, выполненный в виде спирали, один конец которой закреплен на корпусе, а другой конец - на оси с закрепленным на ней зеркалом,оптически связанным с формирователем светового луча и градуированной шкалой, отличающийся тем,что биметаллический чувствительный элемент, выполненный в виде спирали, одним концом закреплен на корпусе посредством пружинящей пластины, а вторым концом посредством скользящего соединения связан с осью с закрепленным на ней зеркалом. 2. Термометр по п.1, отличающийся тем, что чувствительный элемент размещен в теплоприемной головке, закрепленной на корпусе. 3. Термометр по п.1, отличающийся тем, чтона пути светового луча в корпусе термометра установлены оптические элементы, например линзы, светофильтры, дифракционные трафареты.
