Способ и устройство для коррекции и лечения позвоночника

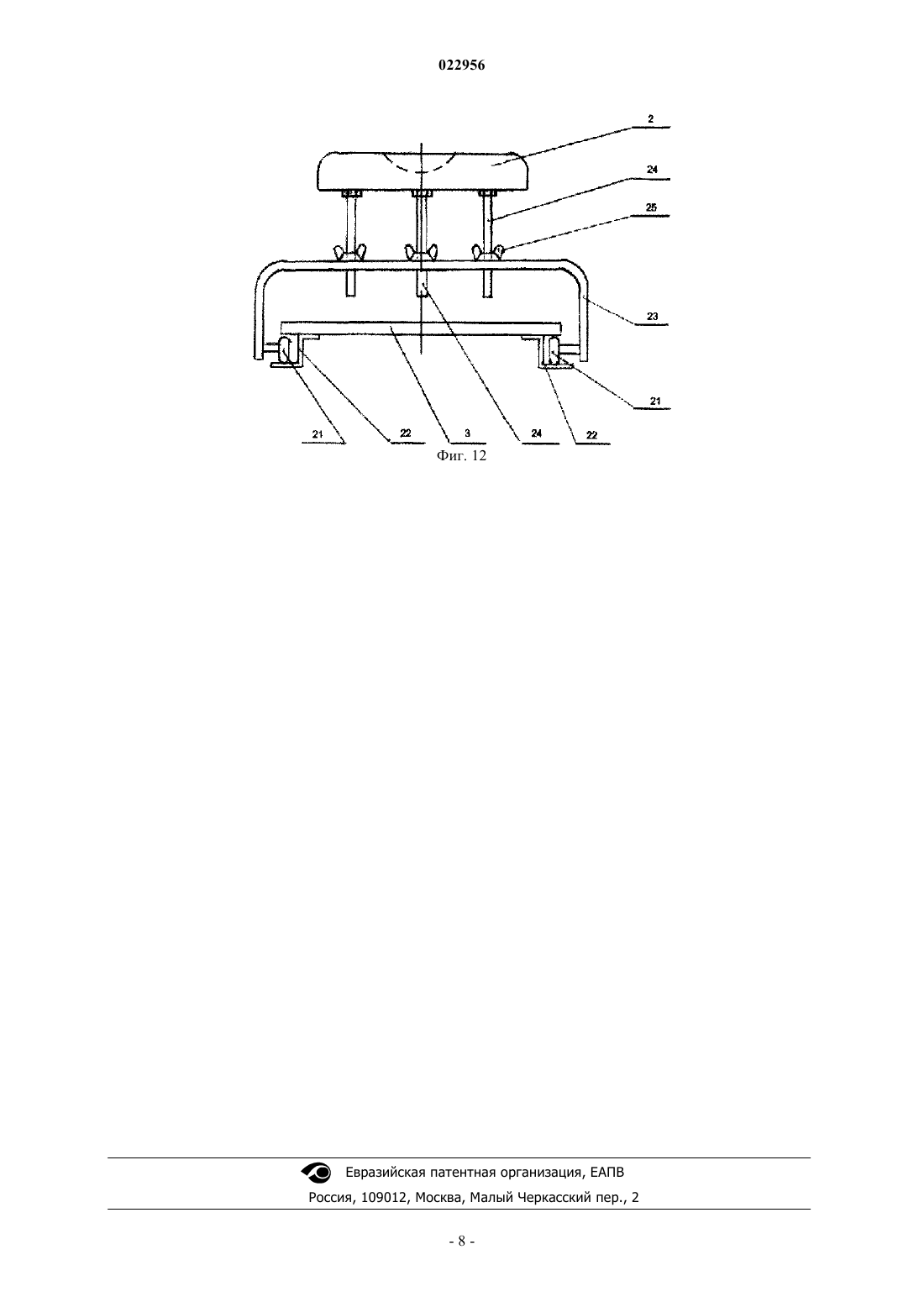

СПОСОБ И УСТРОЙСТВО ДЛЯ КОРРЕКЦИИ И ЛЕЧЕНИЯ ПОЗВОНОЧНИКАRU-C2-2177294 Кушетка аутогравитационного вытяжения позвоночника "Гравислайдер-КВС", 15.06.2011,"Гравислайдер-20 А", "Гравислайдер-20 В, [онлайн],[найдено 10.09.2012]. Найдено из Интернет: URL:http://www.pozwonochik.ru/ Изобретение относится к области медицины, а более конкретно к способам и устройствам для коррекции и лечения позвоночника и может быть иcпoльзoвaнo для профилактики и лечения позвоночника в медицинских, спортивных, санаторных и прочих учреждениях и домашних условиях. Согласно изобретению способ включает размещение пациента на опорной поверхности,содержащей подголовник, опору для спины и подножку, имеющую возможность свободного перемещения в продольном направлении относительно спинной опоры с профилированной поверхностью с поясничным упором с возможностью изменения угла наклона от поясничного упора к ногам, при этом углы наклона продольного перемещения подголовника и подножки выбирают в зависимости от необходимых для растяжения величин усилий и характера их распределения вдоль позвоночника, а профилировку спинной опоры с профилированной поверхностью с поясничным упором осуществляют в соответствии с кривизной спины пациента. Устройство реализует указанный способ. Достигаемые технические результаты - повышение эффективности коррекции взаимного положения позвонков, эффективности восстановления межпозвонковых дисков и удобства эксплуатации.(71)(72)(73) Заявитель, изобретатель и патентовладелец: КОСТАНБАЕВ ВИТАЛИЙ СЕРГЕЕВИЧ (RU) Настоящее изобретение относится по большей части к области медицины, а более конкретно к способам и устройствам, специально предназначенным для коррекции и лечения позвоночника и может быть использовано для профилактики и лечения позвоночника в медицинских, спортивных, санаторных и прочих учреждениях и домашних условиях. Известен способ и устройство для коррекции и лечения позвоночника, основанный на коррекции позвоночника с помощью растягивающего устройства (см. патент РФ 2220697, 2004 г.). При этом согласно изобретению помещают легким вдавливанием раздвижное клинообразное приспособление между остистыми отростками и раздвигают остистые отростки на 2-5 мм путем увеличения степени раздвижения элементов приспособления. Устройство включает клинообразное приспособление. Клинообразное приспособление выполнено раздвижным из двух соединенных между собой по оси полуклиньев, прилегающих друг к другу плоскими сторонами, при этом полуклинья снабжены рукоятями с установленной между ними возвратной пружиной, обеспечивающей контакт полуклиньев. Недостатком данного изобретения является высокая травматичность воздействия на позвоночник. Согласно первой из своих сторон настоящее изобретение относится к способу для коррекции и лечения позвоночника, включающему размещение пациента на поддерживающей тело опорной поверхности, содержащему подголовник с опорой в подзатылочную область головы, с высотой и положением в соответствии с характером кривизны позвоночника в шейном отделе и свободным перемещением в продольном направлении, и спинную опору с профилированной поверхностью с поясничным упором. Такой способ описан в патенте РФ на изобретение 2389467, опубликованном 20 мая 2010 г. Согласно этому уровню техники пациента размещают на опорную поверхность в виде профилированной спинной опоры с концевым упорным выступом со стороны нижней поясничной области и подголовником, голову размещают подзатылочной областью на подголовник, высоту и положение подголовника подбирают в соответствии с характером кривизны позвоночника в шейном отделе, при этом подголовник свободно перемещается в продольном направлении относительно опорной поверхности. Данный способ взят за прототип способа для коррекции и лечения позвоночника. Недостатком этого прототипа является его недостаточная эффективность коррекции взаимного положения позвонков и недостаточная эффективность восстановления межпозвонковых дисков. Это выражается в невозможности эффективной регулировки величин сил вытяжения вдоль длины позвоночника. Кроме этого, недостатком данного прототипа является неудобство эксплуатации. В частности, с помощью этого прототипа невозможно быстро обеспечить настройку под антропометрию пациента в момент его нахождения на опорных поверхностях. Кроме того, во время профилактического сеанса нельзя изменять силу воздействия на отдельные участки позвоночника. Опирающееся на это оригинальное наблюдение настоящее изобретение, главным образом, имеет целью предложить способ для коррекции и лечения позвоночника, позволяющий, по меньшей мере,сгладить как минимум один из указанных выше недостатков. Для достижения этой цели способ для коррекции и лечения позвоночника характеризуется, по существу, тем, что голени ног размещают на подножке, имеющей возможность свободного перемещения в продольном направлении относительно спинной опоры с профилированной поверхностью с поясничным упором с возможностью изменения угла наклона от поясничного упора к ногам, при этом углы наклона продольного перемещения подголовника и подножки выбирают в зависимости от необходимых для растяжения величин усилий и характера их распределения вдоль позвоночника, а профилировку спинной опоры с профилированной поверхностью с поясничным упором осуществляют в соответствии с кривизной спины пациента. Благодаря этому становится возможным реализация способа без предварительной настройки под антропометрию пациента, что обеспечивает высокую эффективность коррекции позвоночника и повышает удобство эксплуатации. Также появляется возможность эффективно регулировать распределение величин сил вытяжения вдоль длины позвоночника. Другой своей стороной настоящее изобретение относится к устройству для коррекции и лечения позвоночника, содержащему спинную опору с профилированной поверхностью с поясничным упором и подголовник с возможностью взаимодействия с подзатылочной областью головы, установленный с возможностью свободного перемещения по наклонным направляющим под действием веса головы пациента. Такое устройство описано в патенте РФ на изобретение 2389467, опубликованном 20 мая 2010 г. Согласно этому уровню техники в указанном патенте спинная опора выполнена в виде профилированной в продольном сечении подушки с упорным концевым выступом со стороны нижнепоясничной области пациента, а подголовник выполнен с возможностью взаимодействия с подзатылочной областью головы и установлен с возможностью свободного перемещения в продольном направлении по наклонным направляющим под действием веса головы пациента, при этом предварительно высоту и положение подголовника относительно опорной поверхности подбирают в соответствии с характером кривизны позвоночника в шейном и верхнегрудном отделах позвоночника. Данное устройство взято за прототип устройства для коррекции и лечения позвоночника. Недостатком этого прототипа является его недостаточная эффективность коррекции взаимного положения позвонков и недостаточная эффективность восстановления межпозвонковых дисков. Кроме это-1 022956 го, недостатком данного прототипа является неудобство эксплуатации. В частности, с помощью этого прототипа невозможно быстро обеспечить настройку под антропометрию пациента в момент его нахождения на опорных поверхностях. Кроме того, во время профилактического сеанса нельзя изменять силу воздействия на отдельные участки позвоночника. Настоящее изобретение, главным образом, имеет целью предложить устройство для коррекции и лечения позвоночника, позволяющее, по меньшей мере, сгладить как минимум один из указанных выше недостатков. Для достижения этой цели устройство для коррекции и лечения позвоночника характеризуется, по существу, тем, устройство дополнительно содержит подножку, установленную с возможностью свободного перемещения по наклонным направляющим, при этом подголовник имеет регулировку положения относительно наклонной направляющей, а спинная опора с профилированной поверхностью с поясничным упором имеет регулировку высоты провиса профилированной поверхности под весом пациента в грудном и ягодичном отделах. Благодаря такому решению предлагаемое устройство позволяет обеспечивать более высокую эффективность коррекции взаимного положения позвонков и эффективность восстановления межпозвонковых дисков. Это происходит вследствие того, что вытяжение позвоночника производится не только за счет подголовника и спиной опоры, а также за счет вытяжения позвоночника со стороны ног. При этом появляется возможность обеспечения более высокой эффективности коррекции позвоночника за счет дополнительной регулировки высоты провиса профилированной поверхности под весом пациента в грудном и ягодичном отделах в спинной опоре с профилированной поверхностью с поясничным упором и наличия регулировки положения подголовника относительно наклонной направляющей. Устройство позволяет менять величины углов наклонов направляющих подголовника и подножки, а их соотношение определяет характер вытяжения позвоночника (распределение величин сил вытяжения вдоль длины позвоночника). В различных случаях заболеваний позвоночника у разных людей локализация повреждений позвоночника и его болезненных мест требует разного характера распределения сил вытяжения вдоль позвоночника. Поэтому предлагаемое устройство обеспечивает более высокую эффективность коррекции и лечения позвоночника по сравнению с прототипом. Существует вариант изобретения, в котором длины наклонных направляющих подголовника и подножки определяются антропометрическими данными пациента и требуемой величиной удлинения пациента за процедуру растяжения. Благодаря этим характеристикам регулировка сил вытяжения позвоночника может производиться во время его нахождения на предлагаемом устройстве. Таким образом в данном изобретении поставлена задача - повышение эффективности коррекции взаимного положения позвонков, эффективности восстановления межпозвонковых дисков и удобства эксплуатации. Поставленная задача решена с помощью указанных выше характеристик. Другие отличительные признаки и преимущества изобретения ясно вытекают из описания, приведенного ниже для иллюстрации и не являющегося ограничительным, со ссылками на прилагаемые фигуры, на которых: фиг. 1 схематично изображает общий вид устройства для коррекции и лечения позвоночника согласно изобретению; фиг. 2 схематично изображает расположение пациента на устройстве и схемы распределения усилий вдоль позвоночника согласно изобретению; фиг. 3-5 схематично изображают разные варианты регулировки наклона направляющих подголовника, которые определяются антропометрическими данными пациента и требуемой величиной усилий вытяжения со стороны головы пациента; фиг. 6-8 схематично изображают разные варианты регулировки наклона направляющих подножки,которые определяются антропометрическими данными пациента и требуемой величиной усилий вытяжения со стороны ног пациента; фиг. 9 схематично изображает конструкцию центральной части устройства для коррекции и лечения позвоночника согласно изобретению, вид сверху; фиг. 10 схематично изображает конструкцию центральной части устройства для коррекции и лечения позвоночника согласно изобретению, вид сбоку; фиг. 11 схематично изображает механизм регулировки провисов спинной опоры в грудной и ягодичной областях согласно изобретению, вид сбоку; фиг. 12 схематично изображает механизм регулировки высоты подголовника согласно изобретению. Устройство для коррекции и лечения позвоночника содержит спинную опору 1 с профилированной поверхностью с поясничным упором, подголовник 2 с возможностью взаимодействия с подзатылочной областью головы и установленный с возможностью свободного перемещения по наклонным направляющим 3 подголовника под действием веса головы пациента, подножку 4, установленную с возможностью свободного перемещения по наклонным направляющим 5 подножки (см. фиг. 1 и 2). Поясничный упор на спинной опоре 1 образуется за счет провиса в грудной и ягодичных областях при сохранении опоры в пояснице. Конструкция центральной части устройства: две боковины 6 соединены поперечинами - головной 7,ножной 8 и центральной. Центральная поперечина состоит из двух стержней 9 и 10, хомутов 11, в которых через запрессованную гайку 12 установлен регулировочный болт 13, который служит для натяжения лент 14, на которых установлены спинные опоры 15 (см. фиг. 9, 10, 11). Каждая из лент 14 образует замкнутое кольцо, охватывающее поперечины 7 и 8. Верхняя часть кольца проходит над стержнями 9 и 10,а нижняя часть кольца охватывает регулировочный стержень 16. Вкручивание регулировочного болта 13 позволяет опускать регулировочный стержень 16, при этом натягивается вся лента 14. Сопротивление давлению спины пациента, который ложится на устройство, при этом увеличивается. На фиг. 10 показана эпюра 17 распределения веса вдоль длины позвоночника и линия профиля спины пациента 18, в соответствии с которой перемещаются спинные опоры 15 под действием веса пациента. При нахождении пациента на устройстве для коррекции и лечения позвоночника лента 14 занимает более низкое положение 19 в соответствии с кривизной позвоночника. Каждая из спинных опор 15 крепится к ленте 14 с помощью трапеций (параллелограммных механизмов) 20. Подголовник 2 имеет возможность свободного перемещения по направляющей 3 с помощью роликов 21, которые вставлены в пазы 22 продольной направляющей 3 подголовника. Ролики крепятся на основании 23 подголовника, соединенного непосредственно с подголовником 2 при помощи регулировочных болтов 24 с регулировочными гайками 25. Аналогичным образом выполнено устройство свободного перемещения подножки 4 по наклонным направляющим 5 подножки. Устройство для коррекции и лечения позвоночника работает следующим образом. Производят регулировку спинной опоры с профилированной поверхностью с поясничным упором, а именно регулировку высоты провиса профилированной поверхности под весом пациента в грудном и ягодичном отделах. Это происходит путем вкручивания болта 13 и опускания регулировочной поперечины 16. При этом натягивается лента 14, итоговая крутизна изгиба 19 уменьшается, давление на поясницу также уменьшается. Усилия со стороны головы и ног встречают меньшее сопротивление в районе поясницы. Если пациент тяжелый, то вкручивают болт 13, увеличивают сопротивление провису. Если пациент, например, ребенок, то выкручивают болт 13. Далее, с помощью регулировочных гаек 25 настраивают высоту подголовника в зависимости от необходимых сил воздействия на позвоночник пациента и в соответствии с характером кривизны позвоночника в шейном отделе. Пациент ложится на устройство лицом вверх, так, чтобы максимум прогиба в пояснице оказался над центральной поперечиной. В зависимости от антропометрии пациента пододвигают подголовник 2 вдоль направляющей 3 так, чтобы голова получила опору в подзатылочную область, и перемещают подножку 4 вдоль направляющей 5 так, чтобы голень устойчиво и удобно легла на не. Требуемые величины усилий вытяжения пациента и их распределение вдоль позвоночника в процедуре настраиваются изменением величин углов скатывания направляющих подголовника 3 и подножки 5. На позвоночник пациента начинают действовать силы растяжения, показанные стрелками на фиг. 2. За время сеанса можно менять их величину и характер, регулируя углы наклона направляющих подголовника 3 и подножки 5.(как показано на фиг. 3-8). Регулировка может производиться при помощи электромеханических приводов, которые на фигурах не показаны. В соответствии с предложенным изобретением изготовлен опытный образец устройства для коррекции и лечения позвоночника. Предложенный способ для коррекции и лечения позвоночника опробован на опытном образце устройства, изготовленного ООО "Центр медицинских и биомеханических проектов" (ООО "МБП-Центр"). Испытания опытного образца устройства показали следующие возможности распределения величин растягивающего усилия вдоль позвоночника в зависимости от вариантов настройки подголовника,подножки и спинной опоры с профилированной поверхностью с поясничным упором: при наклоне направляющих подголовника и подножки, когда они установлены горизонтально (см. фиг. 3 и 6), вытяжение позвоночника производится только за счет элементов под спиной, только в зоне контакта этих элементов со спиной, почти равномерное малое вытяжение, подножка и подголовник не мешают вытяжению. при наклоне направляющих подголовника и подножки с малыми углами наклонов направляющих подножки и подголовника (см. фиг. 4 и 7) - малое вытяжение вдоль всего позвоночника. при наклоне направляющей подголовника с небольшим углом скатывания и значительным углом наклона направляющей подножки (см. фиг. 4 и 8) - зона максимального вытяжения в поясничной и пояснично - крестцовой области. при наклоне направляющей подголовника с большим углом скатывания и направляющей подножки с незначительным углом наклона направляющей подножки (см. фиг. 5 и 7) - опускание направляющей подголовника требует компенсации высоты расположения подголовника относительно его направляющей - зона максимального вытяжения позвоночника в шейном и грудном отделах. при наклоне направляющих подголовника и подножки со значительными углами наклона как направляющей подножки, так и подголовника (см. фиг. 5 и 8) - скомпенсированная высота подголовника,-3 022956 сильное вытяжение позвоночника по всей его длине. Кроме этого, все указанные регулировки производились во время профилактического сеанса, когда пациент располагался на предлагаемом устройстве. Таким образом, в данном изобретении достигнуты поставленные задачи - повышение эффективности коррекции взаимного положения позвонков, эффективности восстановления межпозвонковых дисков и удобства эксплуатации. Устройство для коррекции и лечения позвоночника может быть изготовлено на предприятиях, производящих медицинскую технику. Способ и устройство для коррекции и лечения позвоночника могут быть применены во взрослых и детских поликлиниках и больницах, а также в других медицинских и профилактических учреждениях, санаторно-курортных учреждениях, учреждениях для инвалидов, домах престарелых, физкультурно-оздоровительных комплексах, центрах красоты и здоровья, детских садах,школах, ВУЗах, а также в домашних условиях. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ коррекции и лечения позвоночника, при котором размещают пациента на поддерживающей его опорной поверхности, при этом спину пациента размещают на спинной опоре с профилированной поверхностью с поясничным упором, а голову пациента размещают на подголовнике с опорой в подзатылочную область головы, производят коррекцию и лечение позвоночника пациента за счет вытяжения позвоночника пациента перемещением подголовника относительно спинной опоры, отличающийся тем,что растяжение поясничного и пояснично-крестцового отделов позвоночника производят за счет размещения голеней ног пациента на подножке, имеющей возможность свободного перемещения относительно спинной опоры с профилированной поверхностью с поясничным упором, при этом корректируют растяжение поясничного и пояснично-крестцового отделов позвоночника за счет плавного бесступенчатого изменения угла наклона подножки,при размещении пациента на спинной опоре корректируют растяжение позвоночника за счет плавного бесступенчатого регулирования профилировки спинной опоры с профилированной поверхностью с поясничным упором средством регулировки высот провисов, которое выполнено в виде регулировочного болта, натягивающего ленты посредством регулировочной поперечины, на лентах установлены элементы спинной опоры, при этом каждая из лент образует замкнутое кольцо, охватывающее поперечины, которые вместе с боковинами образуют раму спинной опоры,корректируют растяжение шейного отдела позвоночника за счет плавного бесступенчатого регулирования угла наклона подголовника. 2. Устройство для коррекции и лечения позвоночника для осуществления способа по п.1, содержащее спинную опору с профилированной поверхностью с поясничным упором и подголовник с возможностью взаимодействия с подзатылочной областью головы, установленный с возможностью свободного перемещения по наклонным направляющим подголовника под действием веса головы пациента, отличающееся тем, что устройство дополнительно содержит подножку, установленную с возможностью свободного перемещения по наклонным направляющим подножки, а наклонные направляющие подножки имеют средства плавной бесступенчатой регулировки угла наклона направляющих подножки, причем подголовник имеет средство плавной бесступенчатой регулировки положения подголовника относительно наклонных направляющих подголовника, а спинная опора с профилированной поверхностью с поясничным упором имеет средство плавной бесступенчатой регулировки высоты провиса профилированной поверхности под весом пациента, причем средство регулировки высоты провиса профилированной поверхности спинной опоры выполнено в виде регулировочного болта, натягивающего ленты посредством регулировочной поперечины, на лентах установлены элементы спинной опоры, при этом каждая из лент образует замкнутое кольцо, охватывающее поперечины, которые вместе с боковинами образуют раму спинной опоры. 3. Устройство для коррекции и лечения позвоночника по п.2, отличающееся тем, что средство плавной бесступенчатой регулировки положения относительно наклонных направляющих подголовника выполнено в виде регулировочных болтов и гаек, обеспечивающих перемещение подголовника, на котором располагается голова пациента, относительно основания подголовника.
