Пылесос с емкостью для воды, не имеющий средств крепления указанной емкости

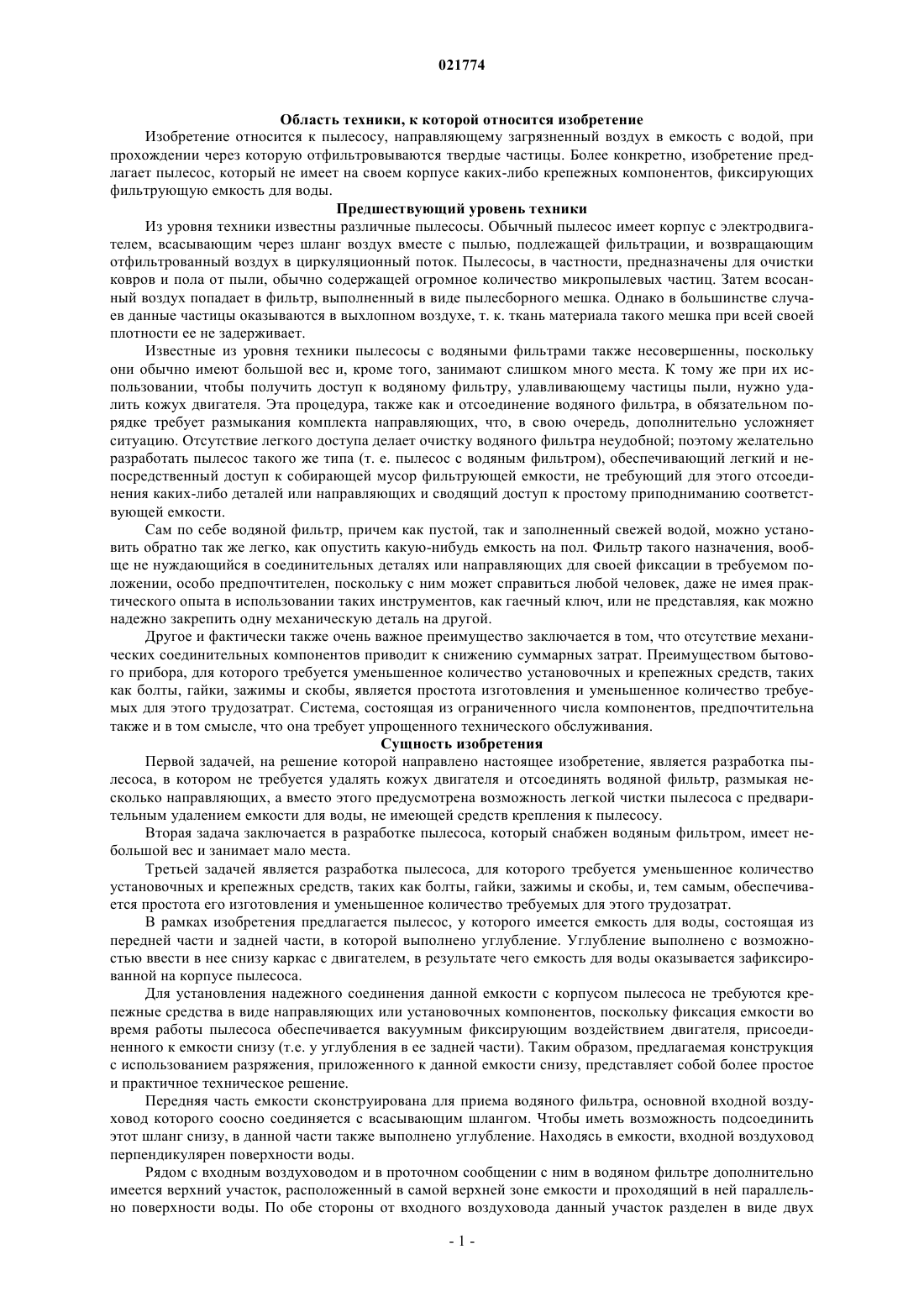

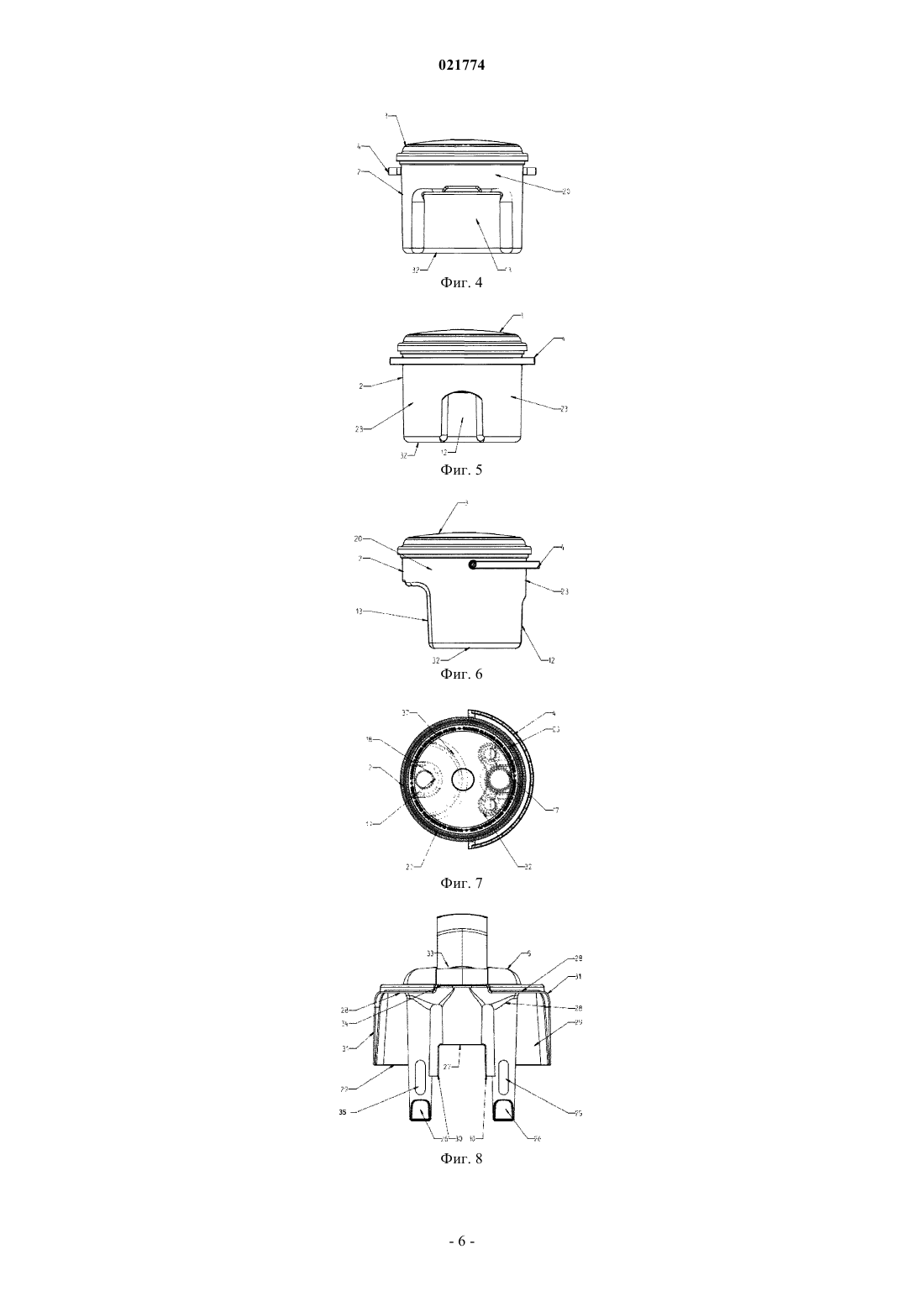

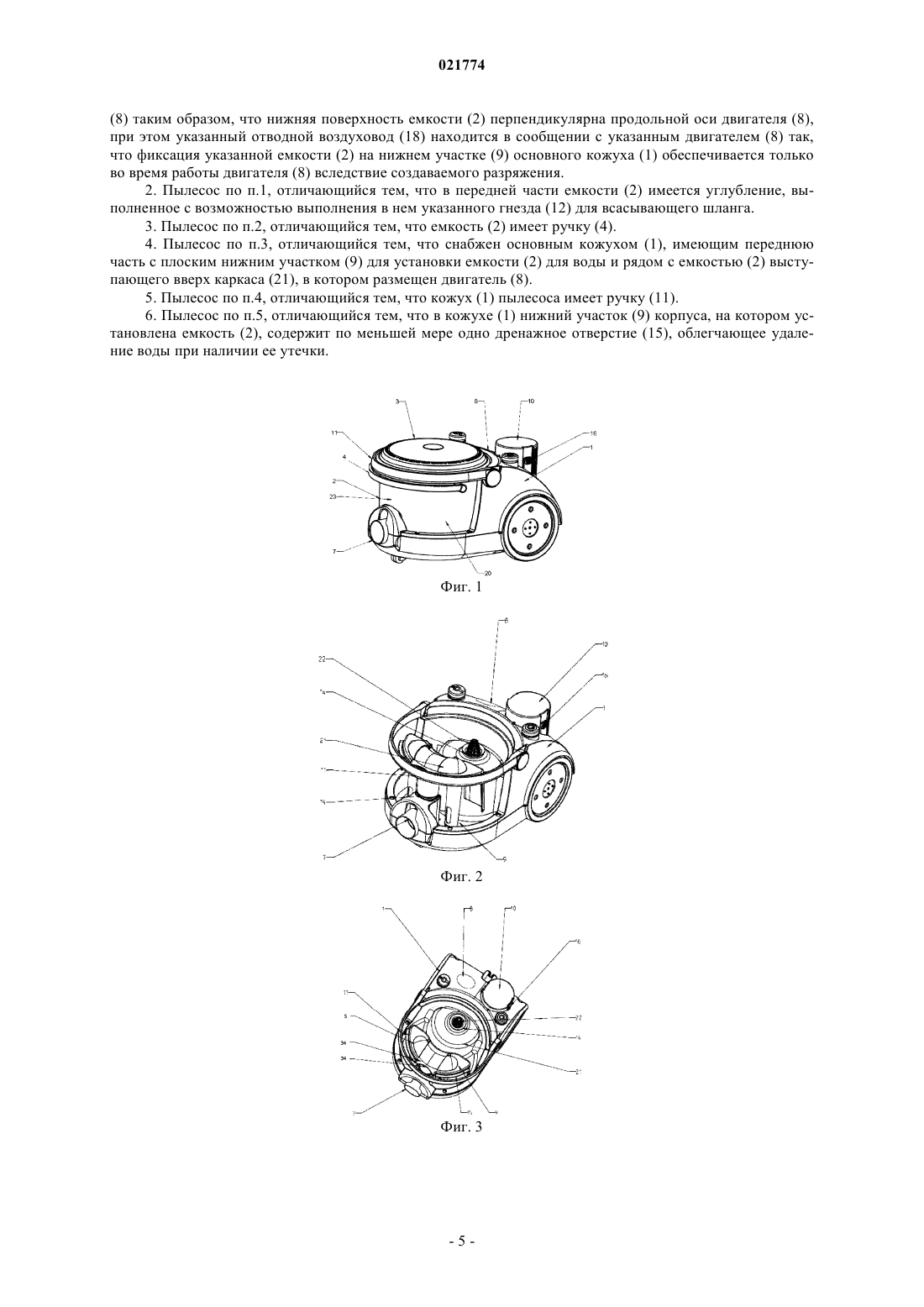

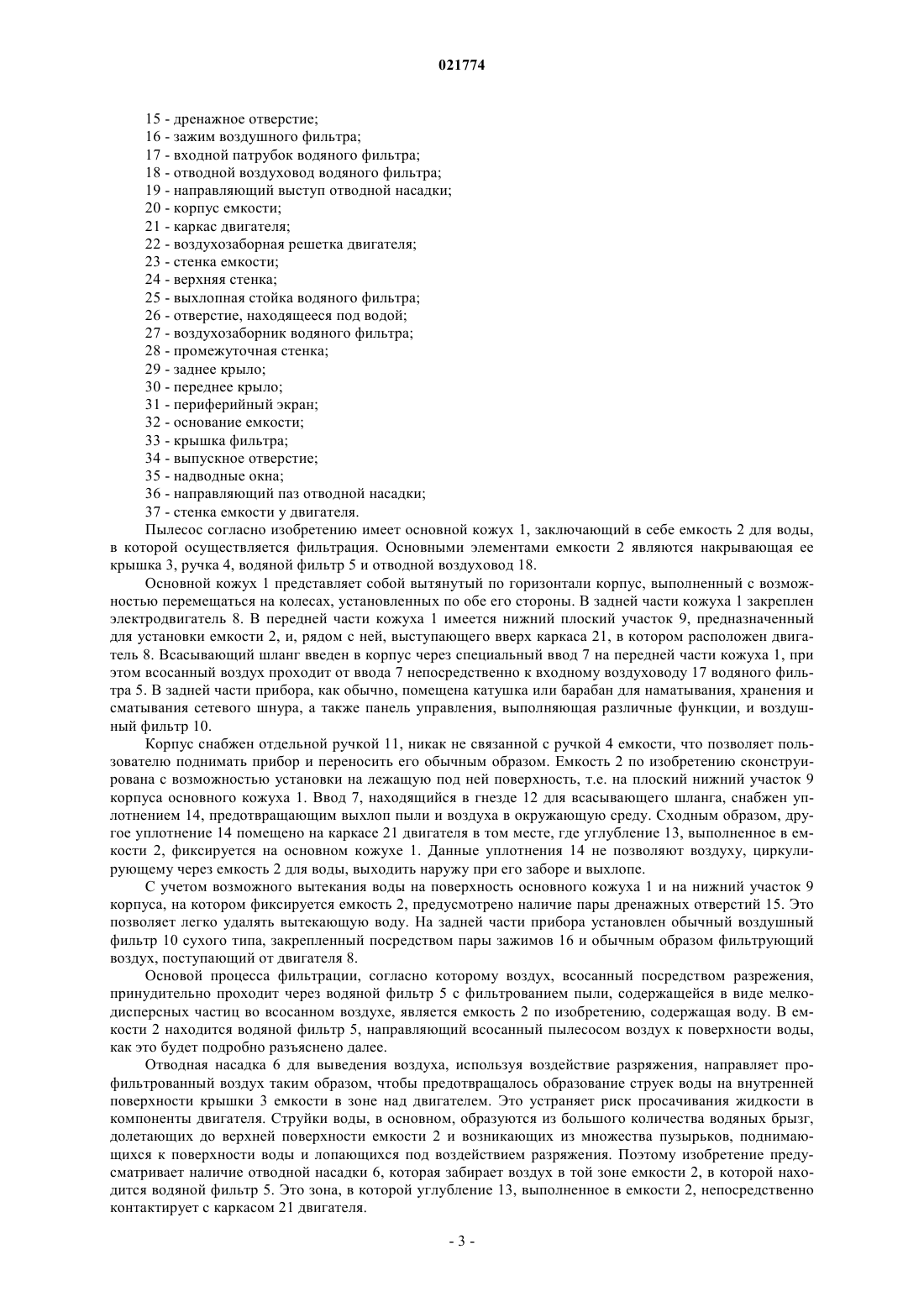

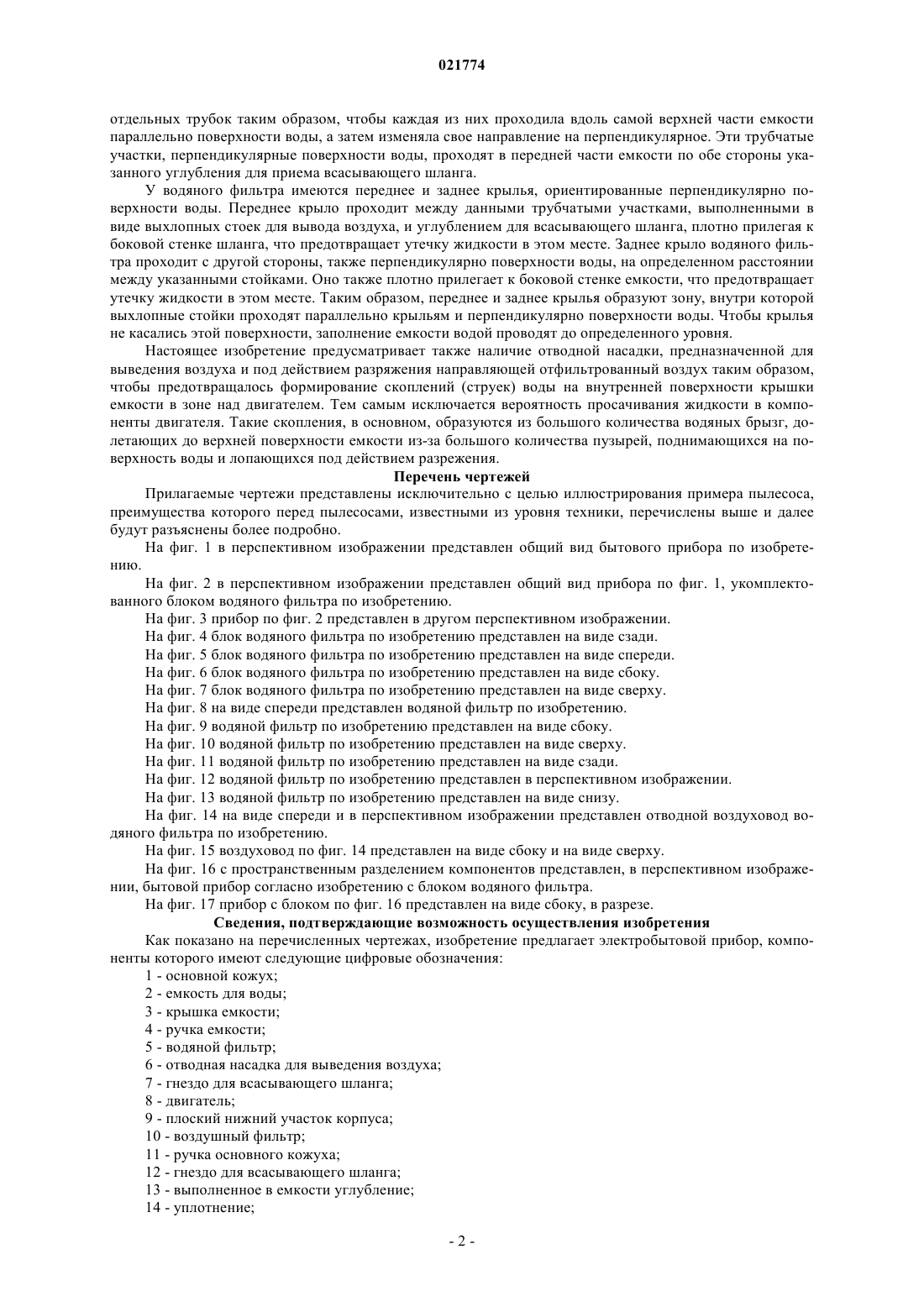

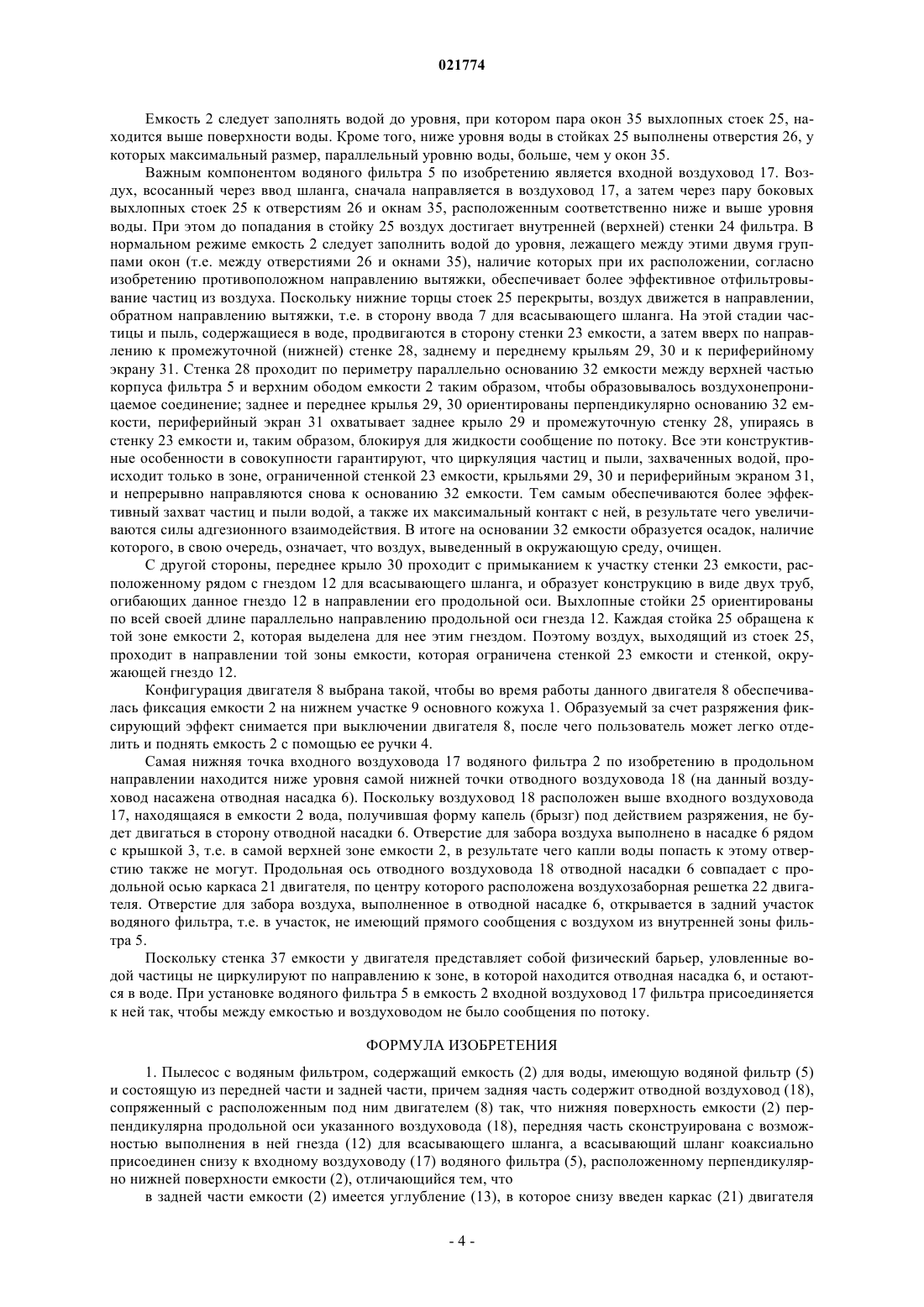

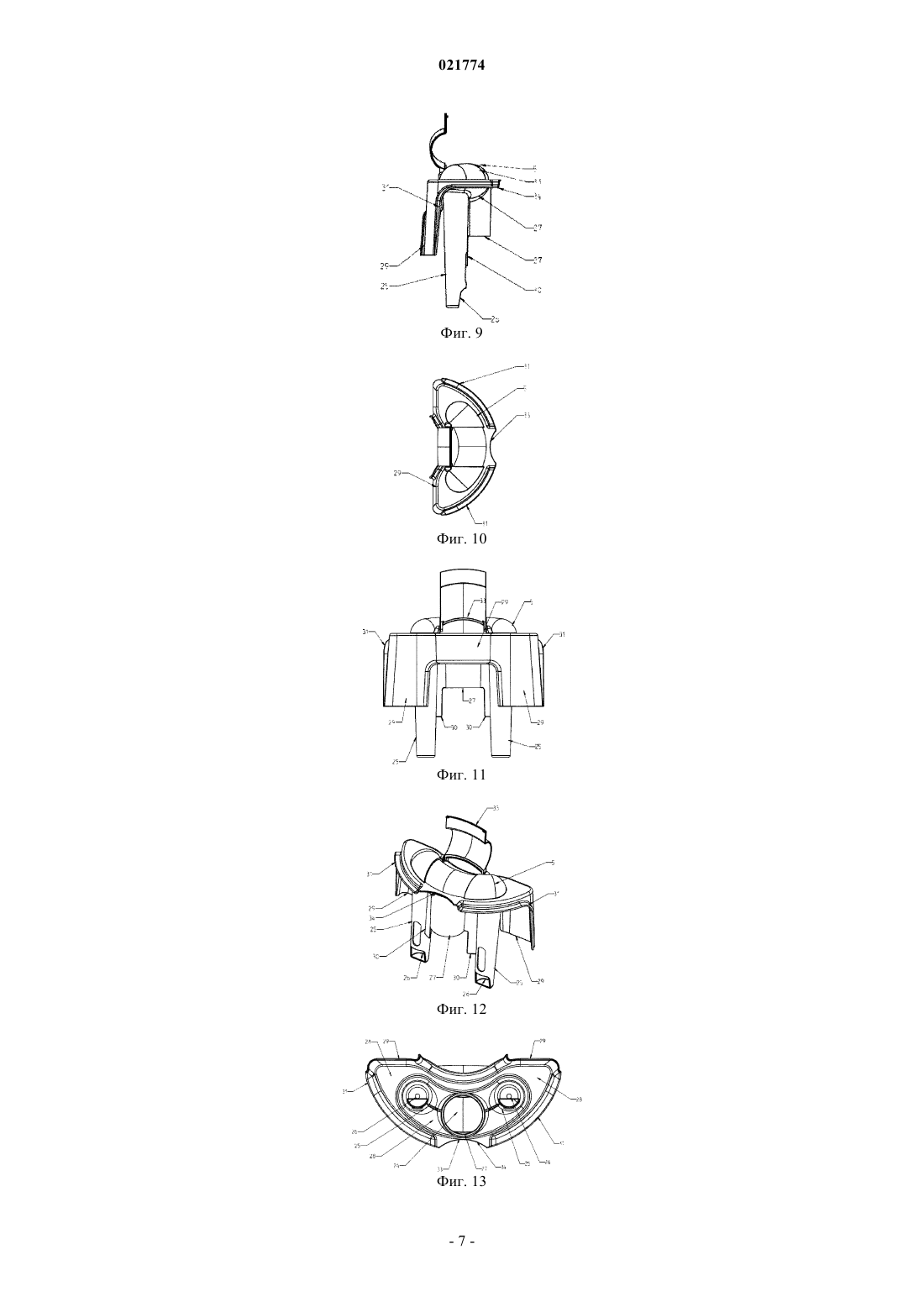

ПЫЛЕСОС С ЕМКОСТЬЮ ДЛЯ ВОДЫ, НЕ ИМЕЮЩИЙ СРЕДСТВ КРЕПЛЕНИЯ УКАЗАННОЙ ЕМКОСТИ Электробытовой прибор по изобретению представляет собой пылесос, снабженный емкостью для воды. Данная емкость снабжена водяным фильтром и состоит из передней части с заглубленным фронтальным участком и с углублением в задней части, в которое снизу введен каркас с двигателем, причем таким образом, чтобы нижняя поверхность емкости проходила перпендикулярно продольной оси двигателя. Передняя часть сконструирована с возможностью выполнения в ней гнезда для всасывающего шланга, который коаксиально присоединен снизу к входному патрубку водяного фильтра, проходящему перпендикулярно нижней поверхности емкости.(71)(73) Заявитель и патентовладелец: СЕНУР ЭЛЕКТРИК МОТОРЛАРИ САН. ВЕ ТИДЖ. А.С. (TR) Область техники, к которой относится изобретение Изобретение относится к пылесосу, направляющему загрязненный воздух в емкость с водой, при прохождении через которую отфильтровываются твердые частицы. Более конкретно, изобретение предлагает пылесос, который не имеет на своем корпусе каких-либо крепежных компонентов, фиксирующих фильтрующую емкость для воды. Предшествующий уровень техники Из уровня техники известны различные пылесосы. Обычный пылесос имеет корпус с электродвигателем, всасывающим через шланг воздух вместе с пылью, подлежащей фильтрации, и возвращающим отфильтрованный воздух в циркуляционный поток. Пылесосы, в частности, предназначены для очистки ковров и пола от пыли, обычно содержащей огромное количество микропылевых частиц. Затем всосанный воздух попадает в фильтр, выполненный в виде пылесборного мешка. Однако в большинстве случаев данные частицы оказываются в выхлопном воздухе, т. к. ткань материала такого мешка при всей своей плотности ее не задерживает. Известные из уровня техники пылесосы с водяными фильтрами также несовершенны, поскольку они обычно имеют большой вес и, кроме того, занимают слишком много места. К тому же при их использовании, чтобы получить доступ к водяному фильтру, улавливающему частицы пыли, нужно удалить кожух двигателя. Эта процедура, также как и отсоединение водяного фильтра, в обязательном порядке требует размыкания комплекта направляющих, что, в свою очередь, дополнительно усложняет ситуацию. Отсутствие легкого доступа делает очистку водяного фильтра неудобной; поэтому желательно разработать пылесос такого же типа (т. е. пылесос с водяным фильтром), обеспечивающий легкий и непосредственный доступ к собирающей мусор фильтрующей емкости, не требующий для этого отсоединения каких-либо деталей или направляющих и сводящий доступ к простому приподниманию соответствующей емкости. Сам по себе водяной фильтр, причем как пустой, так и заполненный свежей водой, можно установить обратно так же легко, как опустить какую-нибудь емкость на пол. Фильтр такого назначения, вообще не нуждающийся в соединительных деталях или направляющих для своей фиксации в требуемом положении, особо предпочтителен, поскольку с ним может справиться любой человек, даже не имея практического опыта в использовании таких инструментов, как гаечный ключ, или не представляя, как можно надежно закрепить одну механическую деталь на другой. Другое и фактически также очень важное преимущество заключается в том, что отсутствие механических соединительных компонентов приводит к снижению суммарных затрат. Преимуществом бытового прибора, для которого требуется уменьшенное количество установочных и крепежных средств, таких как болты, гайки, зажимы и скобы, является простота изготовления и уменьшенное количество требуемых для этого трудозатрат. Система, состоящая из ограниченного числа компонентов, предпочтительна также и в том смысле, что она требует упрощенного технического обслуживания. Сущность изобретения Первой задачей, на решение которой направлено настоящее изобретение, является разработка пылесоса, в котором не требуется удалять кожух двигателя и отсоединять водяной фильтр, размыкая несколько направляющих, а вместо этого предусмотрена возможность легкой чистки пылесоса с предварительным удалением емкости для воды, не имеющей средств крепления к пылесосу. Вторая задача заключается в разработке пылесоса, который снабжен водяным фильтром, имеет небольшой вес и занимает мало места. Третьей задачей является разработка пылесоса, для которого требуется уменьшенное количество установочных и крепежных средств, таких как болты, гайки, зажимы и скобы, и, тем самым, обеспечивается простота его изготовления и уменьшенное количество требуемых для этого трудозатрат. В рамках изобретения предлагается пылесос, у которого имеется емкость для воды, состоящая из передней части и задней части, в которой выполнено углубление. Углубление выполнено с возможностью ввести в нее снизу каркас с двигателем, в результате чего емкость для воды оказывается зафиксированной на корпусе пылесоса. Для установления надежного соединения данной емкости с корпусом пылесоса не требуются крепежные средства в виде направляющих или установочных компонентов, поскольку фиксация емкости во время работы пылесоса обеспечивается вакуумным фиксирующим воздействием двигателя, присоединенного к емкости снизу (т.е. у углубления в ее задней части). Таким образом, предлагаемая конструкция с использованием разряжения, приложенного к данной емкости снизу, представляет собой более простое и практичное техническое решение. Передняя часть емкости сконструирована для приема водяного фильтра, основной входной воздуховод которого соосно соединяется с всасывающим шлангом. Чтобы иметь возможность подсоединить этот шланг снизу, в данной части также выполнено углубление. Находясь в емкости, входной воздуховод перпендикулярен поверхности воды. Рядом с входным воздуховодом и в проточном сообщении с ним в водяном фильтре дополнительно имеется верхний участок, расположенный в самой верхней зоне емкости и проходящий в ней параллельно поверхности воды. По обе стороны от входного воздуховода данный участок разделен в виде двух отдельных трубок таким образом, чтобы каждая из них проходила вдоль самой верхней части емкости параллельно поверхности воды, а затем изменяла свое направление на перпендикулярное. Эти трубчатые участки, перпендикулярные поверхности воды, проходят в передней части емкости по обе стороны указанного углубления для приема всасывающего шланга. У водяного фильтра имеются переднее и заднее крылья, ориентированные перпендикулярно поверхности воды. Переднее крыло проходит между данными трубчатыми участками, выполненными в виде выхлопных стоек для вывода воздуха, и углублением для всасывающего шланга, плотно прилегая к боковой стенке шланга, что предотвращает утечку жидкости в этом месте. Заднее крыло водяного фильтра проходит с другой стороны, также перпендикулярно поверхности воды, на определенном расстоянии между указанными стойками. Оно также плотно прилегает к боковой стенке емкости, что предотвращает утечку жидкости в этом месте. Таким образом, переднее и заднее крылья образуют зону, внутри которой выхлопные стойки проходят параллельно крыльям и перпендикулярно поверхности воды. Чтобы крылья не касались этой поверхности, заполнение емкости водой проводят до определенного уровня. Настоящее изобретение предусматривает также наличие отводной насадки, предназначенной для выведения воздуха и под действием разряжения направляющей отфильтрованный воздух таким образом,чтобы предотвращалось формирование скоплений (струек) воды на внутренней поверхности крышки емкости в зоне над двигателем. Тем самым исключается вероятность просачивания жидкости в компоненты двигателя. Такие скопления, в основном, образуются из большого количества водяных брызг, долетающих до верхней поверхности емкости из-за большого количества пузырей, поднимающихся на поверхность воды и лопающихся под действием разрежения. Перечень чертежей Прилагаемые чертежи представлены исключительно с целью иллюстрирования примера пылесоса,преимущества которого перед пылесосами, известными из уровня техники, перечислены выше и далее будут разъяснены более подробно. На фиг. 1 в перспективном изображении представлен общий вид бытового прибора по изобретению. На фиг. 2 в перспективном изображении представлен общий вид прибора по фиг. 1, укомплектованного блоком водяного фильтра по изобретению. На фиг. 3 прибор по фиг. 2 представлен в другом перспективном изображении. На фиг. 4 блок водяного фильтра по изобретению представлен на виде сзади. На фиг. 5 блок водяного фильтра по изобретению представлен на виде спереди. На фиг. 6 блок водяного фильтра по изобретению представлен на виде сбоку. На фиг. 7 блок водяного фильтра по изобретению представлен на виде сверху. На фиг. 8 на виде спереди представлен водяной фильтр по изобретению. На фиг. 9 водяной фильтр по изобретению представлен на виде сбоку. На фиг. 10 водяной фильтр по изобретению представлен на виде сверху. На фиг. 11 водяной фильтр по изобретению представлен на виде сзади. На фиг. 12 водяной фильтр по изобретению представлен в перспективном изображении. На фиг. 13 водяной фильтр по изобретению представлен на виде снизу. На фиг. 14 на виде спереди и в перспективном изображении представлен отводной воздуховод водяного фильтра по изобретению. На фиг. 15 воздуховод по фиг. 14 представлен на виде сбоку и на виде сверху. На фиг. 16 с пространственным разделением компонентов представлен, в перспективном изображении, бытовой прибор согласно изобретению с блоком водяного фильтра. На фиг. 17 прибор с блоком по фиг. 16 представлен на виде сбоку, в разрезе. Сведения, подтверждающие возможность осуществления изобретения Как показано на перечисленных чертежах, изобретение предлагает электробытовой прибор, компоненты которого имеют следующие цифровые обозначения: 1 - основной кожух; 2 - емкость для воды; 3 - крышка емкости; 4 - ручка емкости; 5 - водяной фильтр; 6 - отводная насадка для выведения воздуха; 7 - гнездо для всасывающего шланга; 8 - двигатель; 9 - плоский нижний участок корпуса; 10 - воздушный фильтр; 11 - ручка основного кожуха; 12 - гнездо для всасывающего шланга; 13 - выполненное в емкости углубление; 14 - уплотнение; 15 - дренажное отверстие; 16 - зажим воздушного фильтра; 17 - входной патрубок водяного фильтра; 18 - отводной воздуховод водяного фильтра; 19 - направляющий выступ отводной насадки; 20 - корпус емкости; 21 - каркас двигателя; 22 - воздухозаборная решетка двигателя; 23 - стенка емкости; 24 - верхняя стенка; 25 - выхлопная стойка водяного фильтра; 26 - отверстие, находящееся под водой; 27 - воздухозаборник водяного фильтра; 28 - промежуточная стенка; 29 - заднее крыло; 30 - переднее крыло; 31 - периферийный экран; 32 - основание емкости; 33 - крышка фильтра; 34 - выпускное отверстие; 35 - надводные окна; 36 - направляющий паз отводной насадки; 37 - стенка емкости у двигателя. Пылесос согласно изобретению имеет основной кожух 1, заключающий в себе емкость 2 для воды,в которой осуществляется фильтрация. Основными элементами емкости 2 являются накрывающая ее крышка 3, ручка 4, водяной фильтр 5 и отводной воздуховод 18. Основной кожух 1 представляет собой вытянутый по горизонтали корпус, выполненный с возможностью перемещаться на колесах, установленных по обе его стороны. В задней части кожуха 1 закреплен электродвигатель 8. В передней части кожуха 1 имеется нижний плоский участок 9, предназначенный для установки емкости 2, и, рядом с ней, выступающего вверх каркаса 21, в котором расположен двигатель 8. Всасывающий шланг введен в корпус через специальный ввод 7 на передней части кожуха 1, при этом всосанный воздух проходит от ввода 7 непосредственно к входному воздуховоду 17 водяного фильтра 5. В задней части прибора, как обычно, помещена катушка или барабан для наматывания, хранения и сматывания сетевого шнура, а также панель управления, выполняющая различные функции, и воздушный фильтр 10. Корпус снабжен отдельной ручкой 11, никак не связанной с ручкой 4 емкости, что позволяет пользователю поднимать прибор и переносить его обычным образом. Емкость 2 по изобретению сконструирована с возможностью установки на лежащую под ней поверхность, т.е. на плоский нижний участок 9 корпуса основного кожуха 1. Ввод 7, находящийся в гнезде 12 для всасывающего шланга, снабжен уплотнением 14, предотвращающим выхлоп пыли и воздуха в окружающую среду. Сходным образом, другое уплотнение 14 помещено на каркасе 21 двигателя в том месте, где углубление 13, выполненное в емкости 2, фиксируется на основном кожухе 1. Данные уплотнения 14 не позволяют воздуху, циркулирующему через емкость 2 для воды, выходить наружу при его заборе и выхлопе. С учетом возможного вытекания воды на поверхность основного кожуха 1 и на нижний участок 9 корпуса, на котором фиксируется емкость 2, предусмотрено наличие пары дренажных отверстий 15. Это позволяет легко удалять вытекающую воду. На задней части прибора установлен обычный воздушный фильтр 10 сухого типа, закрепленный посредством пары зажимов 16 и обычным образом фильтрующий воздух, поступающий от двигателя 8. Основой процесса фильтрации, согласно которому воздух, всосанный посредством разрежения,принудительно проходит через водяной фильтр 5 с фильтрованием пыли, содержащейся в виде мелкодисперсных частиц во всосанном воздухе, является емкость 2 по изобретению, содержащая воду. В емкости 2 находится водяной фильтр 5, направляющий всосанный пылесосом воздух к поверхности воды,как это будет подробно разъяснено далее. Отводная насадка 6 для выведения воздуха, используя воздействие разряжения, направляет профильтрованный воздух таким образом, чтобы предотвращалось образование струек воды на внутренней поверхности крышки 3 емкости в зоне над двигателем. Это устраняет риск просачивания жидкости в компоненты двигателя. Струйки воды, в основном, образуются из большого количества водяных брызг,долетающих до верхней поверхности емкости 2 и возникающих из множества пузырьков, поднимающихся к поверхности воды и лопающихся под воздействием разряжения. Поэтому изобретение предусматривает наличие отводной насадки 6, которая забирает воздух в той зоне емкости 2, в которой находится водяной фильтр 5. Это зона, в которой углубление 13, выполненное в емкости 2, непосредственно контактирует с каркасом 21 двигателя. Емкость 2 следует заполнять водой до уровня, при котором пара окон 35 выхлопных стоек 25, находится выше поверхности воды. Кроме того, ниже уровня воды в стойках 25 выполнены отверстия 26, у которых максимальный размер, параллельный уровню воды, больше, чем у окон 35. Важным компонентом водяного фильтра 5 по изобретению является входной воздуховод 17. Воздух, всосанный через ввод шланга, сначала направляется в воздуховод 17, а затем через пару боковых выхлопных стоек 25 к отверстиям 26 и окнам 35, расположенным соответственно ниже и выше уровня воды. При этом до попадания в стойку 25 воздух достигает внутренней (верхней) стенки 24 фильтра. В нормальном режиме емкость 2 следует заполнить водой до уровня, лежащего между этими двумя группами окон (т.е. между отверстиями 26 и окнами 35), наличие которых при их расположении, согласно изобретению противоположном направлению вытяжки, обеспечивает более эффективное отфильтровывание частиц из воздуха. Поскольку нижние торцы стоек 25 перекрыты, воздух движется в направлении,обратном направлению вытяжки, т.е. в сторону ввода 7 для всасывающего шланга. На этой стадии частицы и пыль, содержащиеся в воде, продвигаются в сторону стенки 23 емкости, а затем вверх по направлению к промежуточной (нижней) стенке 28, заднему и переднему крыльям 29, 30 и к периферийному экрану 31. Стенка 28 проходит по периметру параллельно основанию 32 емкости между верхней частью корпуса фильтра 5 и верхним ободом емкости 2 таким образом, чтобы образовывалось воздухонепроницаемое соединение; заднее и переднее крылья 29, 30 ориентированы перпендикулярно основанию 32 емкости, периферийный экран 31 охватывает заднее крыло 29 и промежуточную стенку 28, упираясь в стенку 23 емкости и, таким образом, блокируя для жидкости сообщение по потоку. Все эти конструктивные особенности в совокупности гарантируют, что циркуляция частиц и пыли, захваченных водой, происходит только в зоне, ограниченной стенкой 23 емкости, крыльями 29, 30 и периферийным экраном 31,и непрерывно направляются снова к основанию 32 емкости. Тем самым обеспечиваются более эффективный захват частиц и пыли водой, а также их максимальный контакт с ней, в результате чего увеличиваются силы адгезионного взаимодействия. В итоге на основании 32 емкости образуется осадок, наличие которого, в свою очередь, означает, что воздух, выведенный в окружающую среду, очищен. С другой стороны, переднее крыло 30 проходит с примыканием к участку стенки 23 емкости, расположенному рядом с гнездом 12 для всасывающего шланга, и образует конструкцию в виде двух труб,огибающих данное гнездо 12 в направлении его продольной оси. Выхлопные стойки 25 ориентированы по всей своей длине параллельно направлению продольной оси гнезда 12. Каждая стойка 25 обращена к той зоне емкости 2, которая выделена для нее этим гнездом. Поэтому воздух, выходящий из стоек 25,проходит в направлении той зоны емкости, которая ограничена стенкой 23 емкости и стенкой, окружающей гнездо 12. Конфигурация двигателя 8 выбрана такой, чтобы во время работы данного двигателя 8 обеспечивалась фиксация емкости 2 на нижнем участке 9 основного кожуха 1. Образуемый за счет разряжения фиксирующий эффект снимается при выключении двигателя 8, после чего пользователь может легко отделить и поднять емкость 2 с помощью ее ручки 4. Самая нижняя точка входного воздуховода 17 водяного фильтра 2 по изобретению в продольном направлении находится ниже уровня самой нижней точки отводного воздуховода 18 (на данный воздуховод насажена отводная насадка 6). Поскольку воздуховод 18 расположен выше входного воздуховода 17, находящаяся в емкости 2 вода, получившая форму капель (брызг) под действием разряжения, не будет двигаться в сторону отводной насадки 6. Отверстие для забора воздуха выполнено в насадке 6 рядом с крышкой 3, т.е. в самой верхней зоне емкости 2, в результате чего капли воды попасть к этому отверстию также не могут. Продольная ось отводного воздуховода 18 отводной насадки 6 совпадает с продольной осью каркаса 21 двигателя, по центру которого расположена воздухозаборная решетка 22 двигателя. Отверстие для забора воздуха, выполненное в отводной насадке 6, открывается в задний участок водяного фильтра, т.е. в участок, не имеющий прямого сообщения с воздухом из внутренней зоны фильтра 5. Поскольку стенка 37 емкости у двигателя представляет собой физический барьер, уловленные водой частицы не циркулируют по направлению к зоне, в которой находится отводная насадка 6, и остаются в воде. При установке водяного фильтра 5 в емкость 2 входной воздуховод 17 фильтра присоединяется к ней так, чтобы между емкостью и воздуховодом не было сообщения по потоку. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Пылесос с водяным фильтром, содержащий емкость (2) для воды, имеющую водяной фильтр (5) и состоящую из передней части и задней части, причем задняя часть содержит отводной воздуховод (18),сопряженный с расположенным под ним двигателем (8) так, что нижняя поверхность емкости (2) перпендикулярна продольной оси указанного воздуховода (18), передняя часть сконструирована с возможностью выполнения в ней гнезда (12) для всасывающего шланга, а всасывающий шланг коаксиально присоединен снизу к входному воздуховоду (17) водяного фильтра (5), расположенному перпендикулярно нижней поверхности емкости (2), отличающийся тем, что в задней части емкости (2) имеется углубление (13), в которое снизу введен каркас (21) двигателя(8) таким образом, что нижняя поверхность емкости (2) перпендикулярна продольной оси двигателя (8),при этом указанный отводной воздуховод (18) находится в сообщении с указанным двигателем (8) так,что фиксация указанной емкости (2) на нижнем участке (9) основного кожуха (1) обеспечивается только во время работы двигателя (8) вследствие создаваемого разряжения. 2. Пылесос по п.1, отличающийся тем, что в передней части емкости (2) имеется углубление, выполненное с возможностью выполнения в нем указанного гнезда (12) для всасывающего шланга. 3. Пылесос по п.2, отличающийся тем, что емкость (2) имеет ручку (4). 4. Пылесос по п.3, отличающийся тем, что снабжен основным кожухом (1), имеющим переднюю часть с плоским нижним участком (9) для установки емкости (2) для воды и рядом с емкостью (2) выступающего вверх каркаса (21), в котором размещен двигатель (8). 5. Пылесос по п.4, отличающийся тем, что кожух (1) пылесоса имеет ручку (11). 6. Пылесос по п.5, отличающийся тем, что в кожухе (1) нижний участок (9) корпуса, на котором установлена емкость (2), содержит по меньшей мере одно дренажное отверстие (15), облегчающее удаление воды при наличии ее утечки.
