Автоинжектор с возможностью наполнения

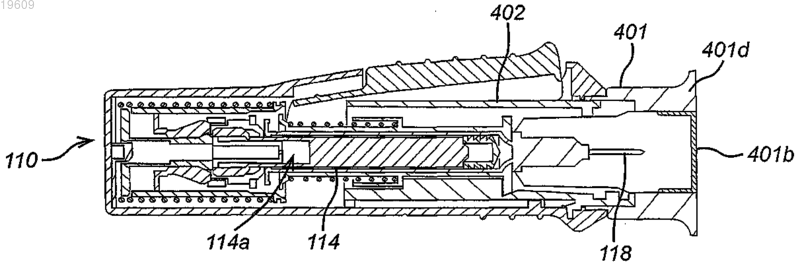

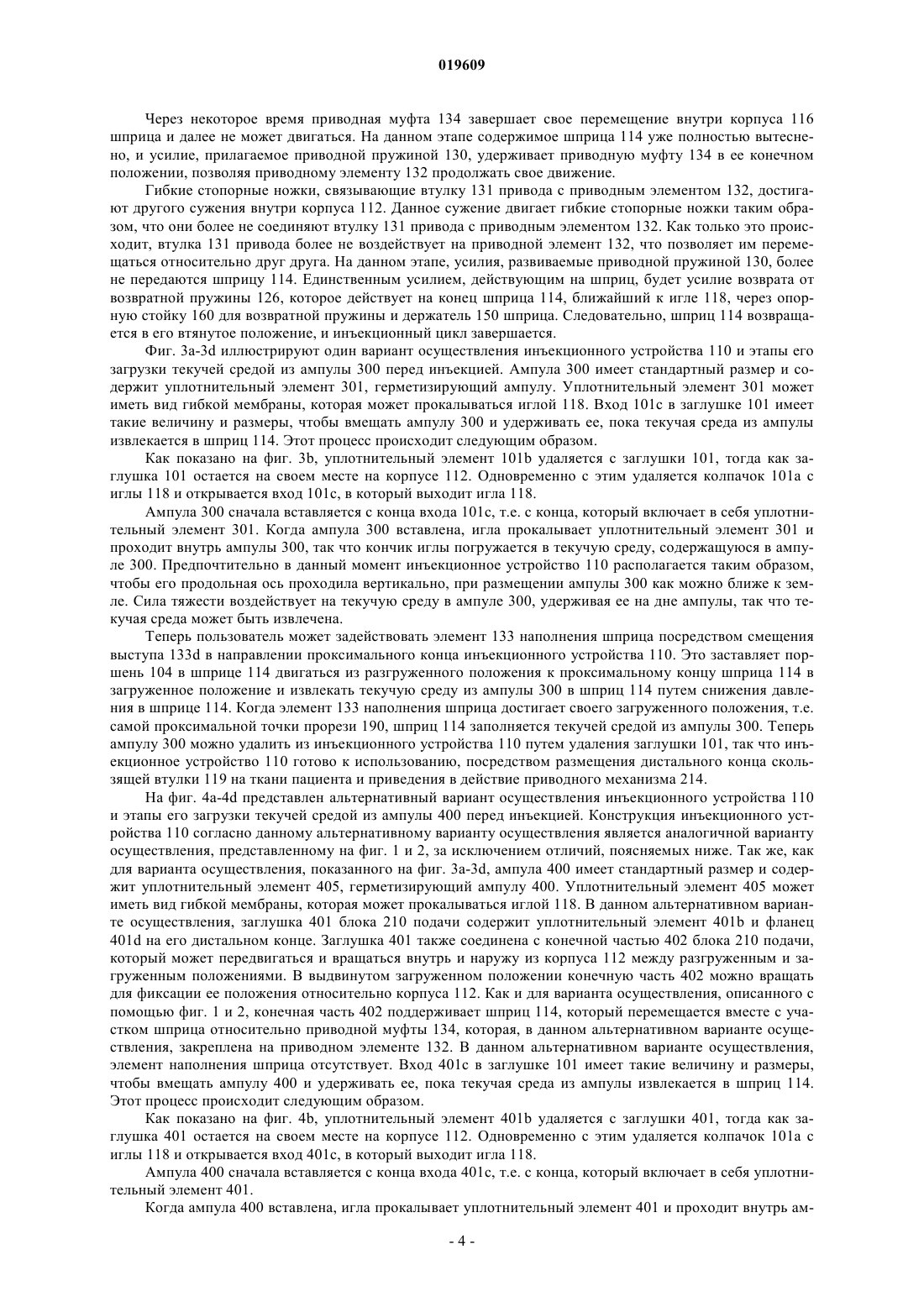

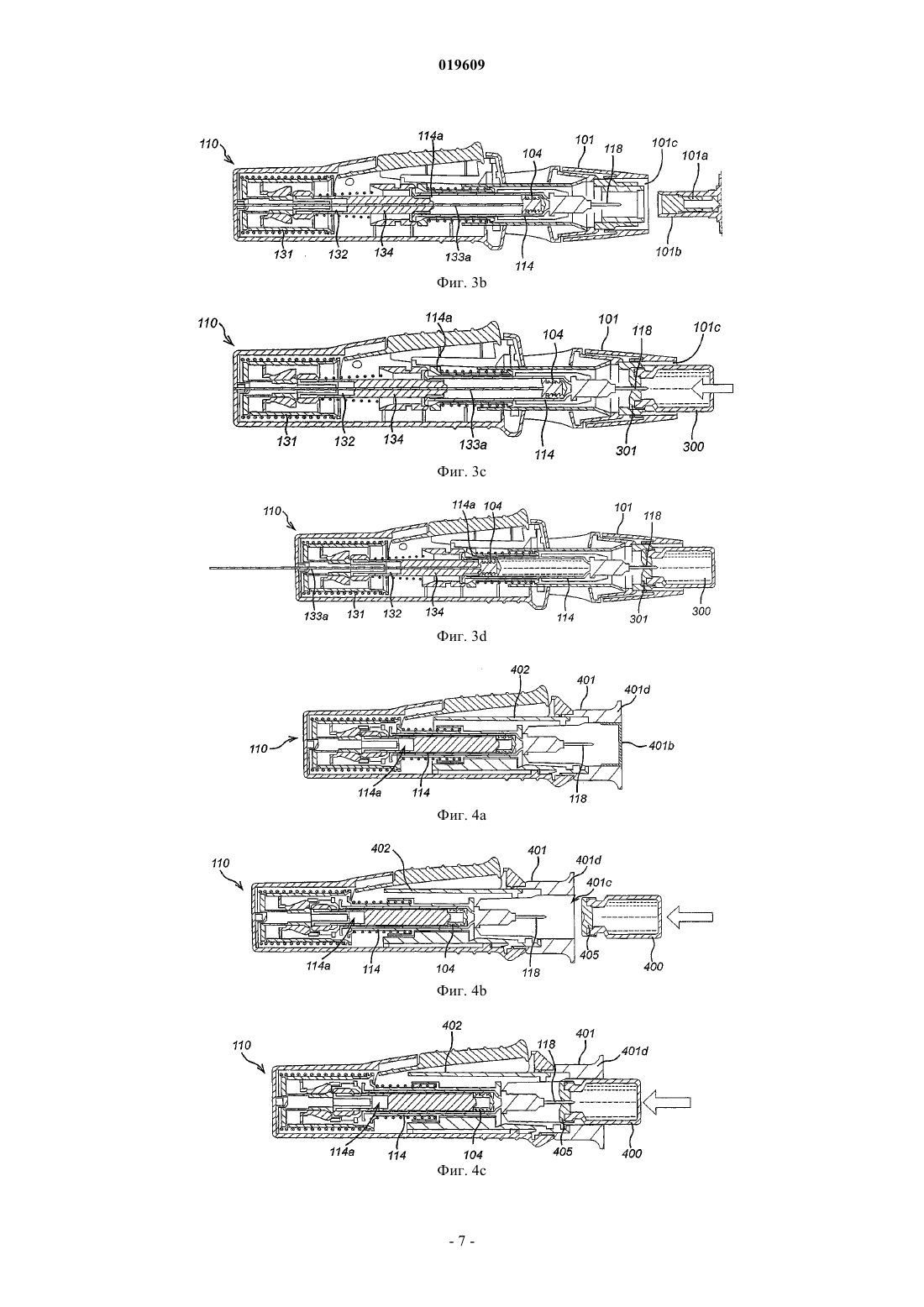

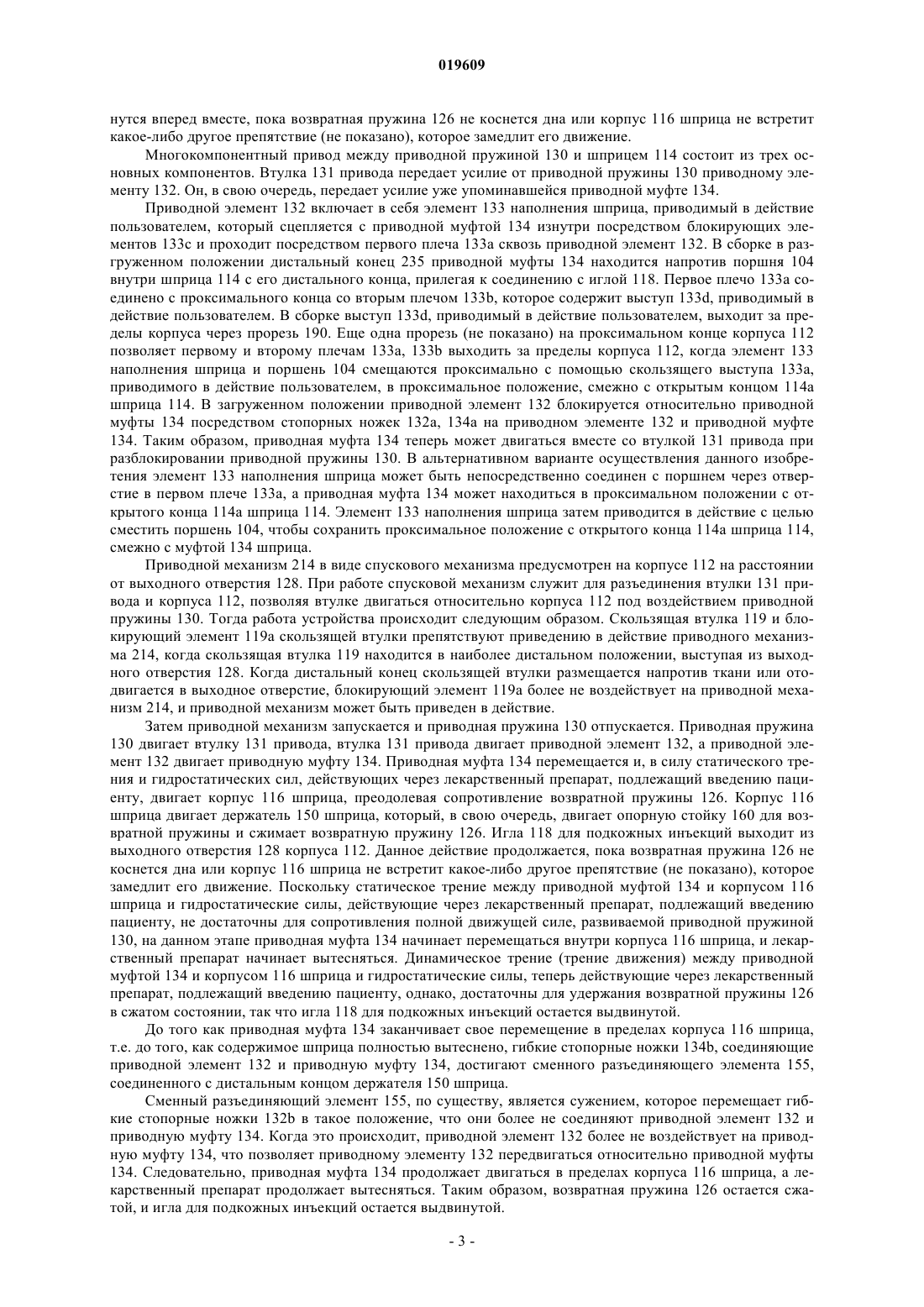

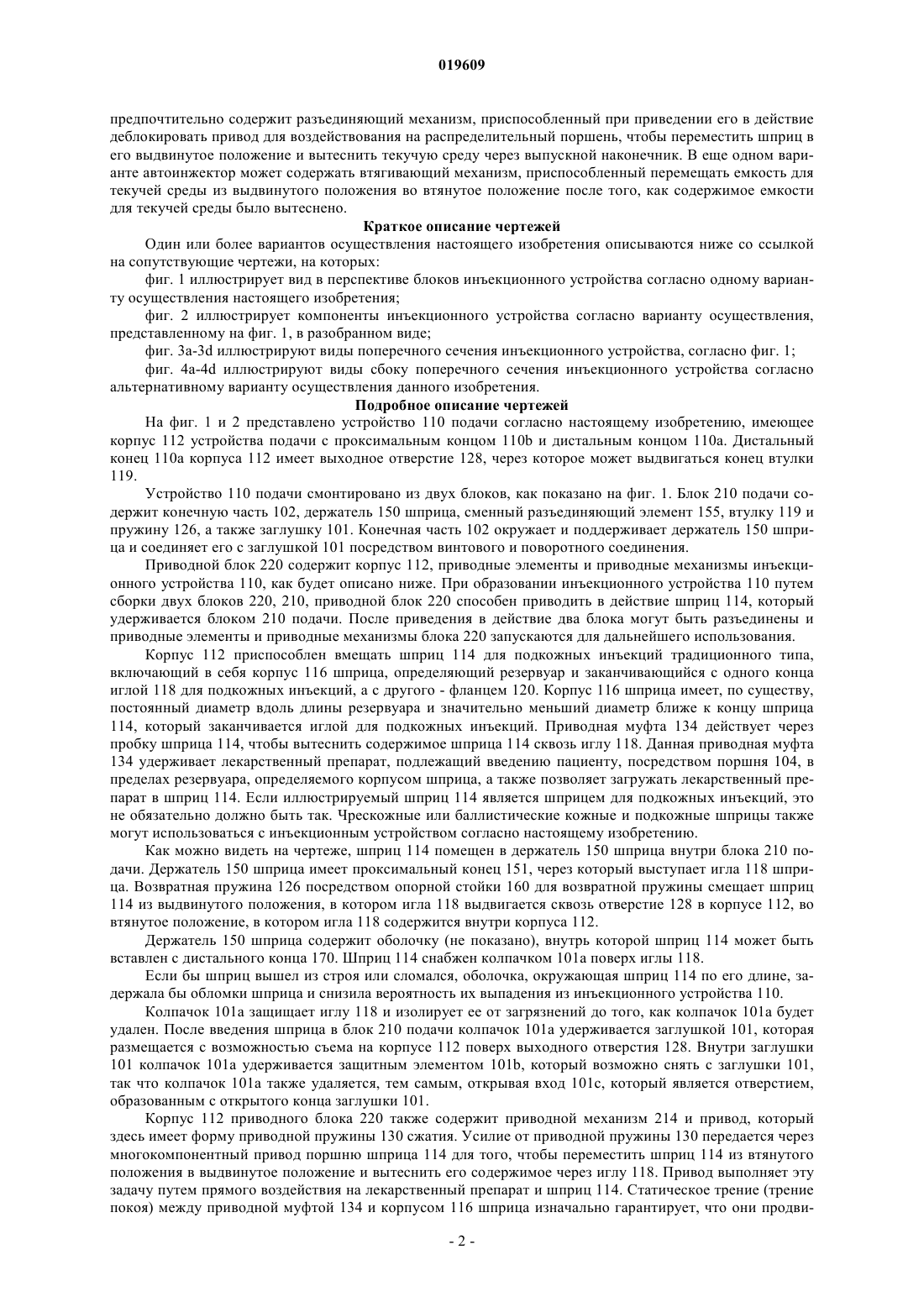

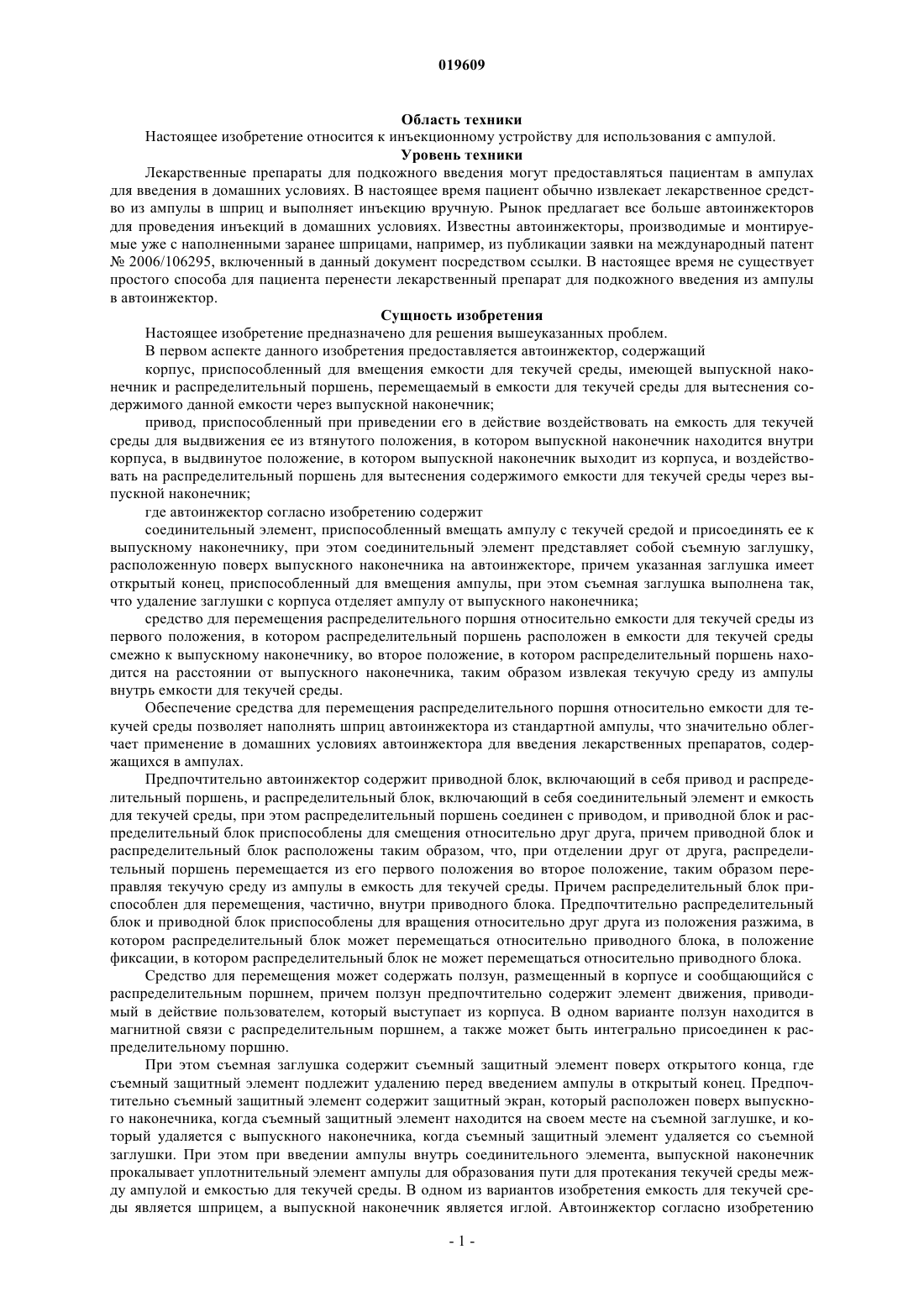

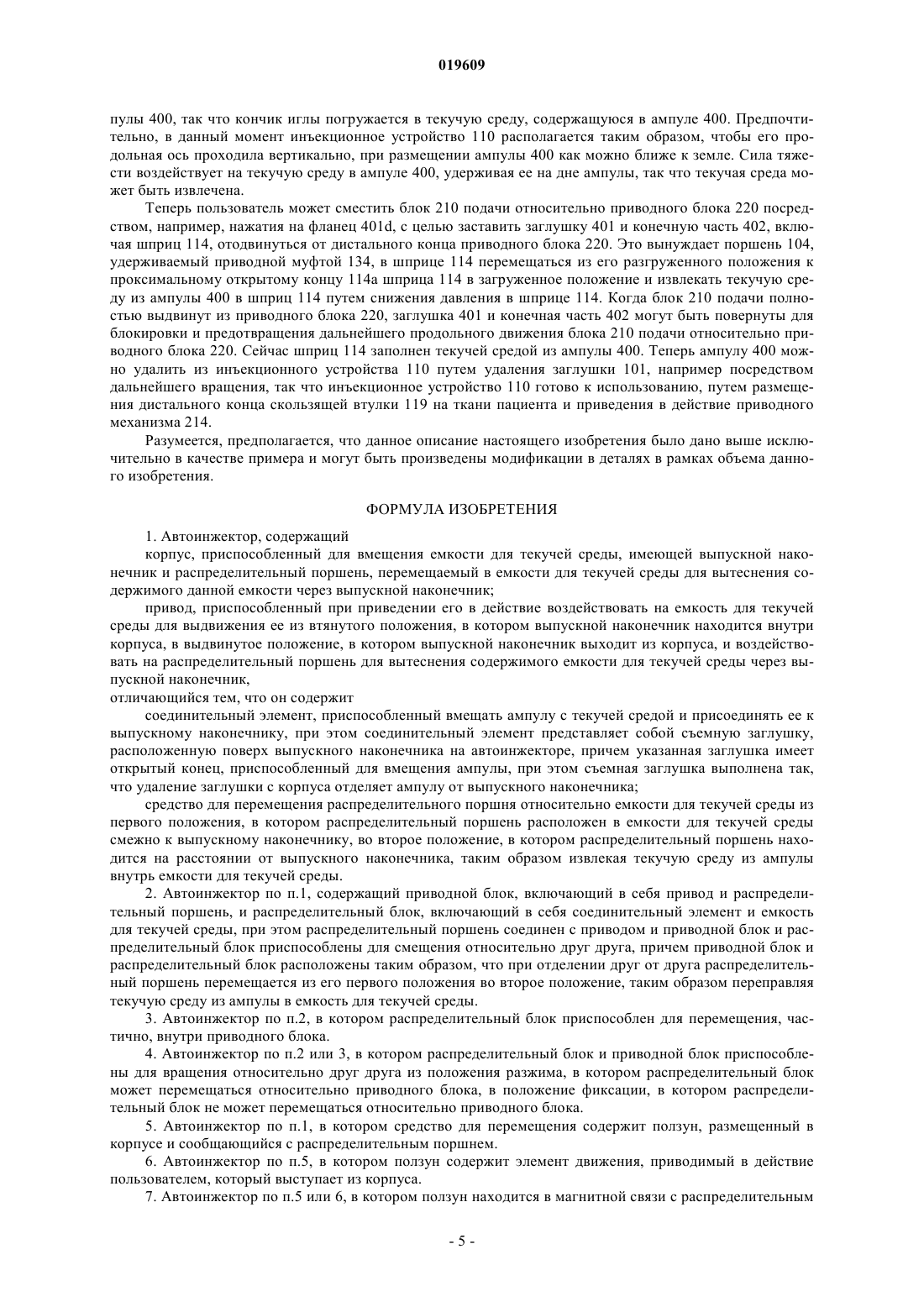

Инъекционное устройство содержит корпус с емкостью (114) для текучей среды, имеющей выпускной наконечник (118) и распределительный поршень (114), перемещаемый в емкости для текучей среды с целью вытеснения содержимого данной емкости через выпускной наконечник. Привод приспособлен, при приведении его в действие, воздействовать на емкость для текучей среды с целью выдвижения ее из втянутого положения, в котором выпускной наконечник находится внутри корпуса, в выдвинутое положение, в котором выпускной наконечник выходит из корпуса,и воздействия на распределительный поршень с целью вытеснения содержимого емкости для текучей среды через выпускной наконечник. Соединительный элемент приспособлен вмещать ампулу (400) с текучей средой и присоединять ее к выпускному наконечнику. Также имеется средство для перемещения распределительного поршня относительно емкости для текучей среды из первого положения, в котором распределительный поршень располагается в емкости смежно к выпускному наконечнику, во второе положение, в котором распределительный поршень находится на расстоянии от выпускного наконечника, таким образом извлекая текучую среду из ампулы внутрь емкости для текучей среды. Дженнингз Дуглас Иван (GB) Медведев В.Н. (RU)(71)(73) Заявитель и патентовладелец: ЦИЛАГ ГМБХ ИНТЕРНЭШНЛ (CH) Область техники Настоящее изобретение относится к инъекционному устройству для использования с ампулой. Уровень техники Лекарственные препараты для подкожного введения могут предоставляться пациентам в ампулах для введения в домашних условиях. В настоящее время пациент обычно извлекает лекарственное средство из ампулы в шприц и выполняет инъекцию вручную. Рынок предлагает все больше автоинжекторов для проведения инъекций в домашних условиях. Известны автоинжекторы, производимые и монтируемые уже с наполненными заранее шприцами, например, из публикации заявки на международный патент 2006/106295, включенный в данный документ посредством ссылки. В настоящее время не существует простого способа для пациента перенести лекарственный препарат для подкожного введения из ампулы в автоинжектор. Сущность изобретения Настоящее изобретение предназначено для решения вышеуказанных проблем. В первом аспекте данного изобретения предоставляется автоинжектор, содержащий корпус, приспособленный для вмещения емкости для текучей среды, имеющей выпускной наконечник и распределительный поршень, перемещаемый в емкости для текучей среды для вытеснения содержимого данной емкости через выпускной наконечник; привод, приспособленный при приведении его в действие воздействовать на емкость для текучей среды для выдвижения ее из втянутого положения, в котором выпускной наконечник находится внутри корпуса, в выдвинутое положение, в котором выпускной наконечник выходит из корпуса, и воздействовать на распределительный поршень для вытеснения содержимого емкости для текучей среды через выпускной наконечник; где автоинжектор согласно изобретению содержит соединительный элемент, приспособленный вмещать ампулу с текучей средой и присоединять ее к выпускному наконечнику, при этом соединительный элемент представляет собой съемную заглушку,расположенную поверх выпускного наконечника на автоинжекторе, причем указанная заглушка имеет открытый конец, приспособленный для вмещения ампулы, при этом съемная заглушка выполнена так,что удаление заглушки с корпуса отделяет ампулу от выпускного наконечника; средство для перемещения распределительного поршня относительно емкости для текучей среды из первого положения, в котором распределительный поршень расположен в емкости для текучей среды смежно к выпускному наконечнику, во второе положение, в котором распределительный поршень находится на расстоянии от выпускного наконечника, таким образом извлекая текучую среду из ампулы внутрь емкости для текучей среды. Обеспечение средства для перемещения распределительного поршня относительно емкости для текучей среды позволяет наполнять шприц автоинжектора из стандартной ампулы, что значительно облегчает применение в домашних условиях автоинжектора для введения лекарственных препаратов, содержащихся в ампулах. Предпочтительно автоинжектор содержит приводной блок, включающий в себя привод и распределительный поршень, и распределительный блок, включающий в себя соединительный элемент и емкость для текучей среды, при этом распределительный поршень соединен с приводом, и приводной блок и распределительный блок приспособлены для смещения относительно друг друга, причем приводной блок и распределительный блок расположены таким образом, что, при отделении друг от друга, распределительный поршень перемещается из его первого положения во второе положение, таким образом переправляя текучую среду из ампулы в емкость для текучей среды. Причем распределительный блок приспособлен для перемещения, частично, внутри приводного блока. Предпочтительно распределительный блок и приводной блок приспособлены для вращения относительно друг друга из положения разжима, в котором распределительный блок может перемещаться относительно приводного блока, в положение фиксации, в котором распределительный блок не может перемещаться относительно приводного блока. Средство для перемещения может содержать ползун, размещенный в корпусе и сообщающийся с распределительным поршнем, причем ползун предпочтительно содержит элемент движения, приводимый в действие пользователем, который выступает из корпуса. В одном варианте ползун находится в магнитной связи с распределительным поршнем, а также может быть интегрально присоединен к распределительному поршню. При этом съемная заглушка содержит съемный защитный элемент поверх открытого конца, где съемный защитный элемент подлежит удалению перед введением ампулы в открытый конец. Предпочтительно съемный защитный элемент содержит защитный экран, который расположен поверх выпускного наконечника, когда съемный защитный элемент находится на своем месте на съемной заглушке, и который удаляется с выпускного наконечника, когда съемный защитный элемент удаляется со съемной заглушки. При этом при введении ампулы внутрь соединительного элемента, выпускной наконечник прокалывает уплотнительный элемент ампулы для образования пути для протекания текучей среды между ампулой и емкостью для текучей среды. В одном из вариантов изобретения емкость для текучей среды является шприцем, а выпускной наконечник является иглой. Автоинжектор согласно изобретению предпочтительно содержит разъединяющий механизм, приспособленный при приведении его в действие деблокировать привод для воздействования на распределительный поршень, чтобы переместить шприц в его выдвинутое положение и вытеснить текучую среду через выпускной наконечник. В еще одном варианте автоинжектор может содержать втягивающий механизм, приспособленный перемещать емкость для текучей среды из выдвинутого положения во втянутое положение после того, как содержимое емкости для текучей среды было вытеснено. Краткое описание чертежей Один или более вариантов осуществления настоящего изобретения описываются ниже со ссылкой на сопутствующие чертежи, на которых: фиг. 1 иллюстрирует вид в перспективе блоков инъекционного устройства согласно одному варианту осуществления настоящего изобретения; фиг. 2 иллюстрирует компоненты инъекционного устройства согласно варианту осуществления,представленному на фиг. 1, в разобранном виде; фиг. 3 а-3d иллюстрируют виды поперечного сечения инъекционного устройства, согласно фиг. 1; фиг. 4 а-4d иллюстрируют виды сбоку поперечного сечения инъекционного устройства согласно альтернативному варианту осуществления данного изобретения. Подробное описание чертежей На фиг. 1 и 2 представлено устройство 110 подачи согласно настоящему изобретению, имеющее корпус 112 устройства подачи с проксимальным концом 110b и дистальным концом 110 а. Дистальный конец 110 а корпуса 112 имеет выходное отверстие 128, через которое может выдвигаться конец втулки 119. Устройство 110 подачи смонтировано из двух блоков, как показано на фиг. 1. Блок 210 подачи содержит конечную часть 102, держатель 150 шприца, сменный разъединяющий элемент 155, втулку 119 и пружину 126, а также заглушку 101. Конечная часть 102 окружает и поддерживает держатель 150 шприца и соединяет его с заглушкой 101 посредством винтового и поворотного соединения. Приводной блок 220 содержит корпус 112, приводные элементы и приводные механизмы инъекционного устройства 110, как будет описано ниже. При образовании инъекционного устройства 110 путем сборки двух блоков 220, 210, приводной блок 220 способен приводить в действие шприц 114, который удерживается блоком 210 подачи. После приведения в действие два блока могут быть разъединены и приводные элементы и приводные механизмы блока 220 запускаются для дальнейшего использования. Корпус 112 приспособлен вмещать шприц 114 для подкожных инъекций традиционного типа,включающий в себя корпус 116 шприца, определяющий резервуар и заканчивающийся с одного конца иглой 118 для подкожных инъекций, а с другого - фланцем 120. Корпус 116 шприца имеет, по существу,постоянный диаметр вдоль длины резервуара и значительно меньший диаметр ближе к концу шприца 114, который заканчивается иглой для подкожных инъекций. Приводная муфта 134 действует через пробку шприца 114, чтобы вытеснить содержимое шприца 114 сквозь иглу 118. Данная приводная муфта 134 удерживает лекарственный препарат, подлежащий введению пациенту, посредством поршня 104, в пределах резервуара, определяемого корпусом шприца, а также позволяет загружать лекарственный препарат в шприц 114. Если иллюстрируемый шприц 114 является шприцем для подкожных инъекций, это не обязательно должно быть так. Чрескожные или баллистические кожные и подкожные шприцы также могут использоваться с инъекционным устройством согласно настоящему изобретению. Как можно видеть на чертеже, шприц 114 помещен в держатель 150 шприца внутри блока 210 подачи. Держатель 150 шприца имеет проксимальный конец 151, через который выступает игла 118 шприца. Возвратная пружина 126 посредством опорной стойки 160 для возвратной пружины смещает шприц 114 из выдвинутого положения, в котором игла 118 выдвигается сквозь отверстие 128 в корпусе 112, во втянутое положение, в котором игла 118 содержится внутри корпуса 112. Держатель 150 шприца содержит оболочку (не показано), внутрь которой шприц 114 может быть вставлен с дистального конца 170. Шприц 114 снабжен колпачком 101 а поверх иглы 118. Если бы шприц вышел из строя или сломался, оболочка, окружающая шприц 114 по его длине, задержала бы обломки шприца и снизила вероятность их выпадения из инъекционного устройства 110. Колпачок 101 а защищает иглу 118 и изолирует ее от загрязнений до того, как колпачок 101 а будет удален. После введения шприца в блок 210 подачи колпачок 101 а удерживается заглушкой 101, которая размещается с возможностью съема на корпусе 112 поверх выходного отверстия 128. Внутри заглушки 101 колпачок 101 а удерживается защитным элементом 101b, который возможно снять с заглушки 101,так что колпачок 101 а также удаляется, тем самым, открывая вход 101 с, который является отверстием,образованным с открытого конца заглушки 101. Корпус 112 приводного блока 220 также содержит приводной механизм 214 и привод, который здесь имеет форму приводной пружины 130 сжатия. Усилие от приводной пружины 130 передается через многокомпонентный привод поршню шприца 114 для того, чтобы переместить шприц 114 из втянутого положения в выдвинутое положение и вытеснить его содержимое через иглу 118. Привод выполняет эту задачу путем прямого воздействия на лекарственный препарат и шприц 114. Статическое трение (трение покоя) между приводной муфтой 134 и корпусом 116 шприца изначально гарантирует, что они продви-2 019609 нутся вперед вместе, пока возвратная пружина 126 не коснется дна или корпус 116 шприца не встретит какое-либо другое препятствие (не показано), которое замедлит его движение. Многокомпонентный привод между приводной пружиной 130 и шприцем 114 состоит из трех основных компонентов. Втулка 131 привода передает усилие от приводной пружины 130 приводному элементу 132. Он, в свою очередь, передает усилие уже упоминавшейся приводной муфте 134. Приводной элемент 132 включает в себя элемент 133 наполнения шприца, приводимый в действие пользователем, который сцепляется с приводной муфтой 134 изнутри посредством блокирующих элементов 133 с и проходит посредством первого плеча 133 а сквозь приводной элемент 132. В сборке в разгруженном положении дистальный конец 235 приводной муфты 134 находится напротив поршня 104 внутри шприца 114 с его дистального конца, прилегая к соединению с иглой 118. Первое плечо 133 а соединено с проксимального конца со вторым плечом 133b, которое содержит выступ 133d, приводимый в действие пользователем. В сборке выступ 133d, приводимый в действие пользователем, выходит за пределы корпуса через прорезь 190. Еще одна прорезь (не показано) на проксимальном конце корпуса 112 позволяет первому и второму плечам 133 а, 133b выходить за пределы корпуса 112, когда элемент 133 наполнения шприца и поршень 104 смещаются проксимально с помощью скользящего выступа 133 а,приводимого в действие пользователем, в проксимальное положение, смежно с открытым концом 114 а шприца 114. В загруженном положении приводной элемент 132 блокируется относительно приводной муфты 134 посредством стопорных ножек 132 а, 134 а на приводном элементе 132 и приводной муфте 134. Таким образом, приводная муфта 134 теперь может двигаться вместе со втулкой 131 привода при разблокировании приводной пружины 130. В альтернативном варианте осуществления данного изобретения элемент 133 наполнения шприца может быть непосредственно соединен с поршнем через отверстие в первом плече 133 а, а приводная муфта 134 может находиться в проксимальном положении с открытого конца 114 а шприца 114. Элемент 133 наполнения шприца затем приводится в действие с целью сместить поршень 104, чтобы сохранить проксимальное положение с открытого конца 114 а шприца 114,смежно с муфтой 134 шприца. Приводной механизм 214 в виде спускового механизма предусмотрен на корпусе 112 на расстоянии от выходного отверстия 128. При работе спусковой механизм служит для разъединения втулки 131 привода и корпуса 112, позволяя втулке двигаться относительно корпуса 112 под воздействием приводной пружины 130. Тогда работа устройства происходит следующим образом. Скользящая втулка 119 и блокирующий элемент 119 а скользящей втулки препятствуют приведению в действие приводного механизма 214, когда скользящая втулка 119 находится в наиболее дистальном положении, выступая из выходного отверстия 128. Когда дистальный конец скользящей втулки размещается напротив ткани или отодвигается в выходное отверстие, блокирующий элемент 119 а более не воздействует на приводной механизм 214, и приводной механизм может быть приведен в действие. Затем приводной механизм запускаетсяи приводная пружина 130 отпускается. Приводная пружина 130 двигает втулку 131 привода, втулка 131 привода двигает приводной элемент 132, а приводной элемент 132 двигает приводную муфту 134. Приводная муфта 134 перемещается и, в силу статического трения и гидростатических сил, действующих через лекарственный препарат, подлежащий введению пациенту, двигает корпус 116 шприца, преодолевая сопротивление возвратной пружины 126. Корпус 116 шприца двигает держатель 150 шприца, который, в свою очередь, двигает опорную стойку 160 для возвратной пружины и сжимает возвратную пружину 126. Игла 118 для подкожных инъекций выходит из выходного отверстия 128 корпуса 112. Данное действие продолжается, пока возвратная пружина 126 не коснется дна или корпус 116 шприца не встретит какое-либо другое препятствие (не показано), которое замедлит его движение. Поскольку статическое трение между приводной муфтой 134 и корпусом 116 шприца и гидростатические силы, действующие через лекарственный препарат, подлежащий введению пациенту, не достаточны для сопротивления полной движущей силе, развиваемой приводной пружиной 130, на данном этапе приводная муфта 134 начинает перемещаться внутри корпуса 116 шприца, и лекарственный препарат начинает вытесняться. Динамическое трение (трение движения) между приводной муфтой 134 и корпусом 116 шприца и гидростатические силы, теперь действующие через лекарственный препарат, подлежащий введению пациенту, однако, достаточны для удержания возвратной пружины 126 в сжатом состоянии, так что игла 118 для подкожных инъекций остается выдвинутой. До того как приводная муфта 134 заканчивает свое перемещение в пределах корпуса 116 шприца,т.е. до того, как содержимое шприца полностью вытеснено, гибкие стопорные ножки 134b, соединяющие приводной элемент 132 и приводную муфту 134, достигают сменного разъединяющего элемента 155,соединенного с дистальным концом держателя 150 шприца. Сменный разъединяющий элемент 155, по существу, является сужением, которое перемещает гибкие стопорные ножки 132b в такое положение, что они более не соединяют приводной элемент 132 и приводную муфту 134. Когда это происходит, приводной элемент 132 более не воздействует на приводную муфту 134, что позволяет приводному элементу 132 передвигаться относительно приводной муфты 134. Следовательно, приводная муфта 134 продолжает двигаться в пределах корпуса 116 шприца, а лекарственный препарат продолжает вытесняться. Таким образом, возвратная пружина 126 остается сжатой, и игла для подкожных инъекций остается выдвинутой. Через некоторое время приводная муфта 134 завершает свое перемещение внутри корпуса 116 шприца и далее не может двигаться. На данном этапе содержимое шприца 114 уже полностью вытеснено, и усилие, прилагаемое приводной пружиной 130, удерживает приводную муфту 134 в ее конечном положении, позволяя приводному элементу 132 продолжать свое движение. Гибкие стопорные ножки, связывающие втулку 131 привода с приводным элементом 132, достигают другого сужения внутри корпуса 112. Данное сужение двигает гибкие стопорные ножки таким образом, что они более не соединяют втулку 131 привода с приводным элементом 132. Как только это происходит, втулка 131 привода более не воздействует на приводной элемент 132, что позволяет им перемещаться относительно друг друга. На данном этапе, усилия, развиваемые приводной пружиной 130, более не передаются шприцу 114. Единственным усилием, действующим на шприц, будет усилие возврата от возвратной пружины 126, которое действует на конец шприца 114, ближайший к игле 118, через опорную стойку 160 для возвратной пружины и держатель 150 шприца. Следовательно, шприц 114 возвращается в его втянутое положение, и инъекционный цикл завершается. Фиг. 3 а-3d иллюстрируют один вариант осуществления инъекционного устройства 110 и этапы его загрузки текучей средой из ампулы 300 перед инъекцией. Ампула 300 имеет стандартный размер и содержит уплотнительный элемент 301, герметизирующий ампулу. Уплотнительный элемент 301 может иметь вид гибкой мембраны, которая может прокалываться иглой 118. Вход 101 с в заглушке 101 имеет такие величину и размеры, чтобы вмещать ампулу 300 и удерживать ее, пока текучая среда из ампулы извлекается в шприц 114. Этот процесс происходит следующим образом. Как показано на фиг. 3b, уплотнительный элемент 101b удаляется с заглушки 101, тогда как заглушка 101 остается на своем месте на корпусе 112. Одновременно с этим удаляется колпачок 101 а с иглы 118 и открывается вход 101 с, в который выходит игла 118. Ампула 300 сначала вставляется с конца входа 101 с, т.е. с конца, который включает в себя уплотнительный элемент 301. Когда ампула 300 вставлена, игла прокалывает уплотнительный элемент 301 и проходит внутрь ампулы 300, так что кончик иглы погружается в текучую среду, содержащуюся в ампуле 300. Предпочтительно в данный момент инъекционное устройство 110 располагается таким образом,чтобы его продольная ось проходила вертикально, при размещении ампулы 300 как можно ближе к земле. Сила тяжести воздействует на текучую среду в ампуле 300, удерживая ее на дне ампулы, так что текучая среда может быть извлечена. Теперь пользователь может задействовать элемент 133 наполнения шприца посредством смещения выступа 133d в направлении проксимального конца инъекционного устройства 110. Это заставляет поршень 104 в шприце 114 двигаться из разгруженного положения к проксимальному концу шприца 114 в загруженное положение и извлекать текучую среду из ампулы 300 в шприц 114 путем снижения давления в шприце 114. Когда элемент 133 наполнения шприца достигает своего загруженного положения, т.е. самой проксимальной точки прорези 190, шприц 114 заполняется текучей средой из ампулы 300. Теперь ампулу 300 можно удалить из инъекционного устройства 110 путем удаления заглушки 101, так что инъекционное устройство 110 готово к использованию, посредством размещения дистального конца скользящей втулки 119 на ткани пациента и приведения в действие приводного механизма 214. На фиг. 4 а-4d представлен альтернативный вариант осуществления инъекционного устройства 110 и этапы его загрузки текучей средой из ампулы 400 перед инъекцией. Конструкция инъекционного устройства 110 согласно данному альтернативному варианту осуществления является аналогичной варианту осуществления, представленному на фиг. 1 и 2, за исключением отличий, поясняемых ниже. Так же, как для варианта осуществления, показанного на фиг. 3 а-3d, ампула 400 имеет стандартный размер и содержит уплотнительный элемент 405, герметизирующий ампулу 400. Уплотнительный элемент 405 может иметь вид гибкой мембраны, которая может прокалываться иглой 118. В данном альтернативном варианте осуществления, заглушка 401 блока 210 подачи содержит уплотнительный элемент 401b и фланец 401d на его дистальном конце. Заглушка 401 также соединена с конечной частью 402 блока 210 подачи,который может передвигаться и вращаться внутрь и наружу из корпуса 112 между разгруженным и загруженным положениями. В выдвинутом загруженном положении конечную часть 402 можно вращать для фиксации ее положения относительно корпуса 112. Как и для варианта осуществления, описанного с помощью фиг. 1 и 2, конечная часть 402 поддерживает шприц 114, который перемещается вместе с участком шприца относительно приводной муфты 134, которая, в данном альтернативном варианте осуществления, закреплена на приводном элементе 132. В данном альтернативном варианте осуществления,элемент наполнения шприца отсутствует. Вход 401 с в заглушке 101 имеет такие величину и размеры,чтобы вмещать ампулу 400 и удерживать ее, пока текучая среда из ампулы извлекается в шприц 114. Этот процесс происходит следующим образом. Как показано на фиг. 4b, уплотнительный элемент 401b удаляется с заглушки 401, тогда как заглушка 401 остается на своем месте на корпусе 112. Одновременно с этим удаляется колпачок 101 а с иглы 118 и открывается вход 401 с, в который выходит игла 118. Ампула 400 сначала вставляется с конца входа 401 с, т.е. с конца, который включает в себя уплотнительный элемент 401. Когда ампула 400 вставлена, игла прокалывает уплотнительный элемент 401 и проходит внутрь ам-4 019609 пулы 400, так что кончик иглы погружается в текучую среду, содержащуюся в ампуле 400. Предпочтительно, в данный момент инъекционное устройство 110 располагается таким образом, чтобы его продольная ось проходила вертикально, при размещении ампулы 400 как можно ближе к земле. Сила тяжести воздействует на текучую среду в ампуле 400, удерживая ее на дне ампулы, так что текучая среда может быть извлечена. Теперь пользователь может сместить блок 210 подачи относительно приводного блока 220 посредством, например, нажатия на фланец 401d, с целью заставить заглушку 401 и конечную часть 402, включая шприц 114, отодвинуться от дистального конца приводного блока 220. Это вынуждает поршень 104,удерживаемый приводной муфтой 134, в шприце 114 перемещаться из его разгруженного положения к проксимальному открытому концу 114 а шприца 114 в загруженное положение и извлекать текучую среду из ампулы 400 в шприц 114 путем снижения давления в шприце 114. Когда блок 210 подачи полностью выдвинут из приводного блока 220, заглушка 401 и конечная часть 402 могут быть повернуты для блокировки и предотвращения дальнейшего продольного движения блока 210 подачи относительно приводного блока 220. Сейчас шприц 114 заполнен текучей средой из ампулы 400. Теперь ампулу 400 можно удалить из инъекционного устройства 110 путем удаления заглушки 101, например посредством дальнейшего вращения, так что инъекционное устройство 110 готово к использованию, путем размещения дистального конца скользящей втулки 119 на ткани пациента и приведения в действие приводного механизма 214. Разумеется, предполагается, что данное описание настоящего изобретения было дано выше исключительно в качестве примера и могут быть произведены модификации в деталях в рамках объема данного изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Автоинжектор, содержащий корпус, приспособленный для вмещения емкости для текучей среды, имеющей выпускной наконечник и распределительный поршень, перемещаемый в емкости для текучей среды для вытеснения содержимого данной емкости через выпускной наконечник; привод, приспособленный при приведении его в действие воздействовать на емкость для текучей среды для выдвижения ее из втянутого положения, в котором выпускной наконечник находится внутри корпуса, в выдвинутое положение, в котором выпускной наконечник выходит из корпуса, и воздействовать на распределительный поршень для вытеснения содержимого емкости для текучей среды через выпускной наконечник,отличающийся тем, что он содержит соединительный элемент, приспособленный вмещать ампулу с текучей средой и присоединять ее к выпускному наконечнику, при этом соединительный элемент представляет собой съемную заглушку,расположенную поверх выпускного наконечника на автоинжекторе, причем указанная заглушка имеет открытый конец, приспособленный для вмещения ампулы, при этом съемная заглушка выполнена так,что удаление заглушки с корпуса отделяет ампулу от выпускного наконечника; средство для перемещения распределительного поршня относительно емкости для текучей среды из первого положения, в котором распределительный поршень расположен в емкости для текучей среды смежно к выпускному наконечнику, во второе положение, в котором распределительный поршень находится на расстоянии от выпускного наконечника, таким образом извлекая текучую среду из ампулы внутрь емкости для текучей среды. 2. Автоинжектор по п.1, содержащий приводной блок, включающий в себя привод и распределительный поршень, и распределительный блок, включающий в себя соединительный элемент и емкость для текучей среды, при этом распределительный поршень соединен с приводом и приводной блок и распределительный блок приспособлены для смещения относительно друг друга, причем приводной блок и распределительный блок расположены таким образом, что при отделении друг от друга распределительный поршень перемещается из его первого положения во второе положение, таким образом переправляя текучую среду из ампулы в емкость для текучей среды. 3. Автоинжектор по п.2, в котором распределительный блок приспособлен для перемещения, частично, внутри приводного блока. 4. Автоинжектор по п.2 или 3, в котором распределительный блок и приводной блок приспособлены для вращения относительно друг друга из положения разжима, в котором распределительный блок может перемещаться относительно приводного блока, в положение фиксации, в котором распределительный блок не может перемещаться относительно приводного блока. 5. Автоинжектор по п.1, в котором средство для перемещения содержит ползун, размещенный в корпусе и сообщающийся с распределительным поршнем. 6. Автоинжектор по п.5, в котором ползун содержит элемент движения, приводимый в действие пользователем, который выступает из корпуса. 7. Автоинжектор по п.5 или 6, в котором ползун находится в магнитной связи с распределительным поршнем. 8. Автоинжектор по п.5 или 6, в котором ползун интегрально присоединен к распределительному поршню. 9. Автоинжектор по п.1, в котором съемная заглушка содержит съемный защитный элемент поверх открытого конца, где съемный защитный элемент подлежит удалению перед введением ампулы в открытый конец. 10. Автоинжектор по п.9, в котором съемный защитный элемент содержит защитный экран, который расположен поверх выпускного наконечника, когда съемный защитный элемент находится на своем месте на съемной заглушке, и который удаляется с выпускного наконечника, когда съемный защитный элемент удаляется со съемной заглушки. 11. Автоинжектор по любому из предыдущих пунктов, в котором при введении ампулы внутрь соединительного элемента выпускной наконечник прокалывает уплотнительный элемент ампулы для образования пути для протекания текучей среды между ампулой и емкостью для текучей среды. 12. Автоинжектор по любому из предыдущих пунктов, в котором емкость для текучей среды является шприцем, а выпускной наконечник является иглой. 13. Автоинжектор по любому из предыдущих пунктов, содержащий разъединяющий механизм,приспособленный при приведении его в действие деблокировать привод для воздействия на распределительный поршень, чтобы переместить шприц в его выдвинутое положение и вытеснить текучую среду через выпускной наконечник. 14. Автоинжектор по любому из предыдущих пунктов, содержащий втягивающий механизм, приспособленный перемещать емкость для текучей среды из выдвинутого положения во втянутое положение после того, как содержимое емкости для текучей среды было вытеснено.
