Инъекционное устройство с механизмом фиксации для оправы шприца

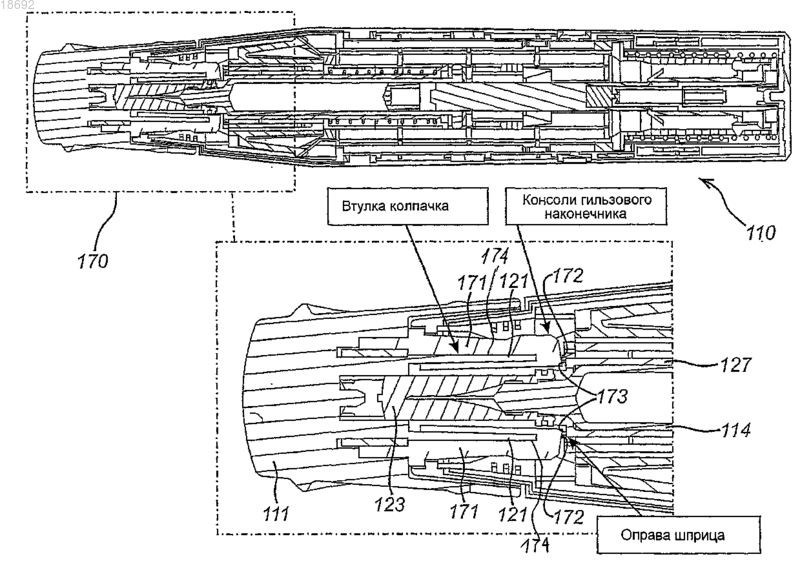

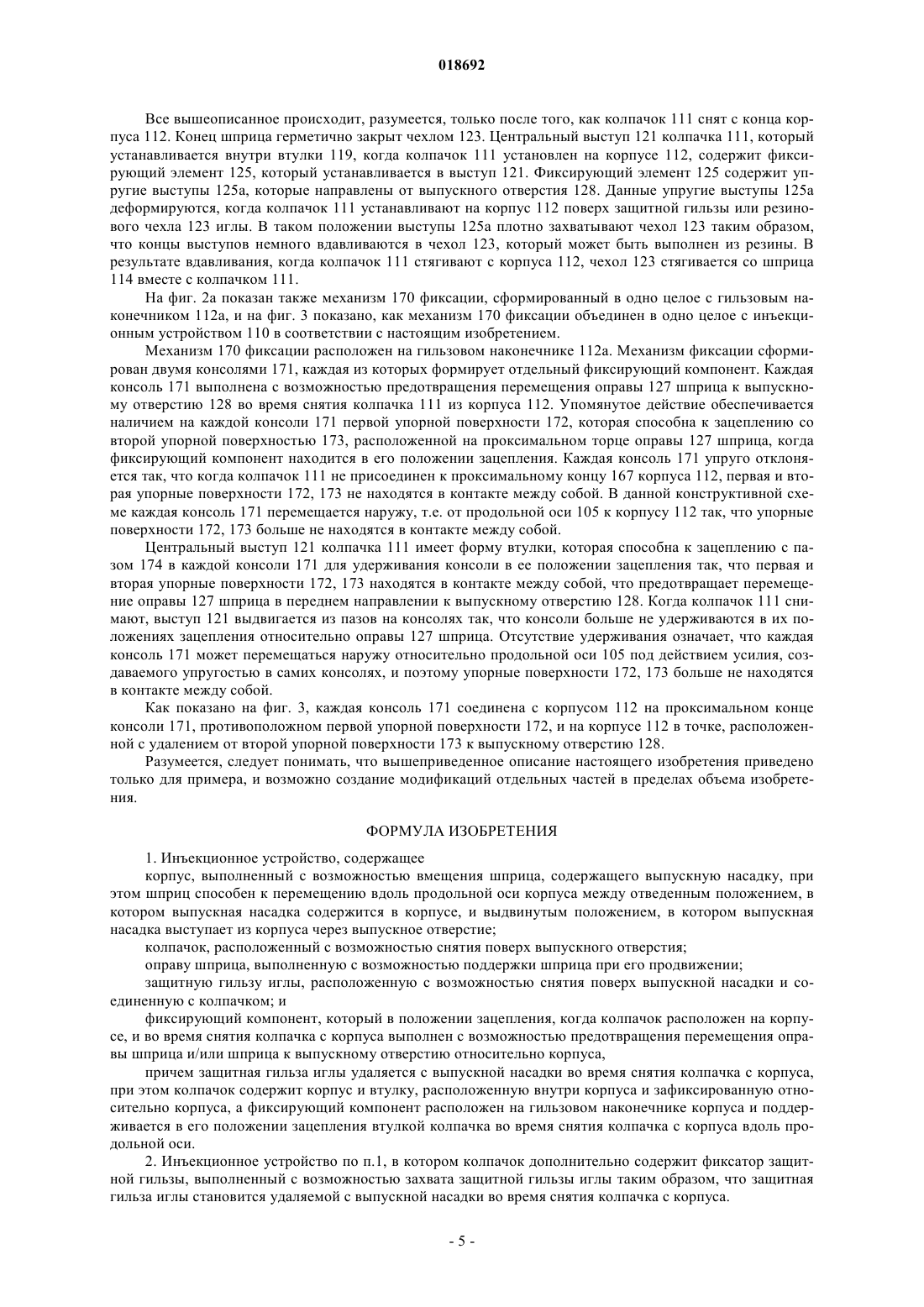

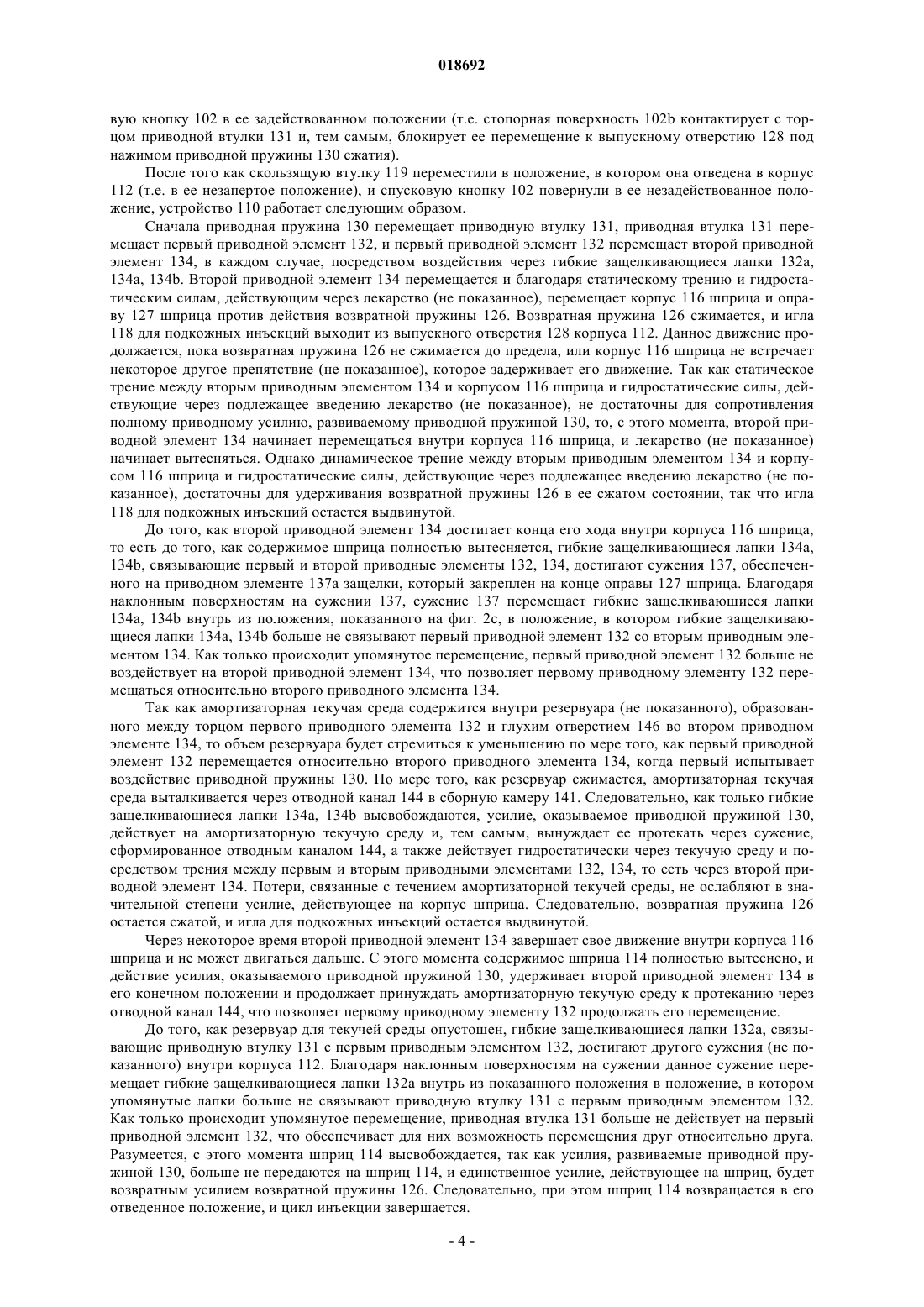

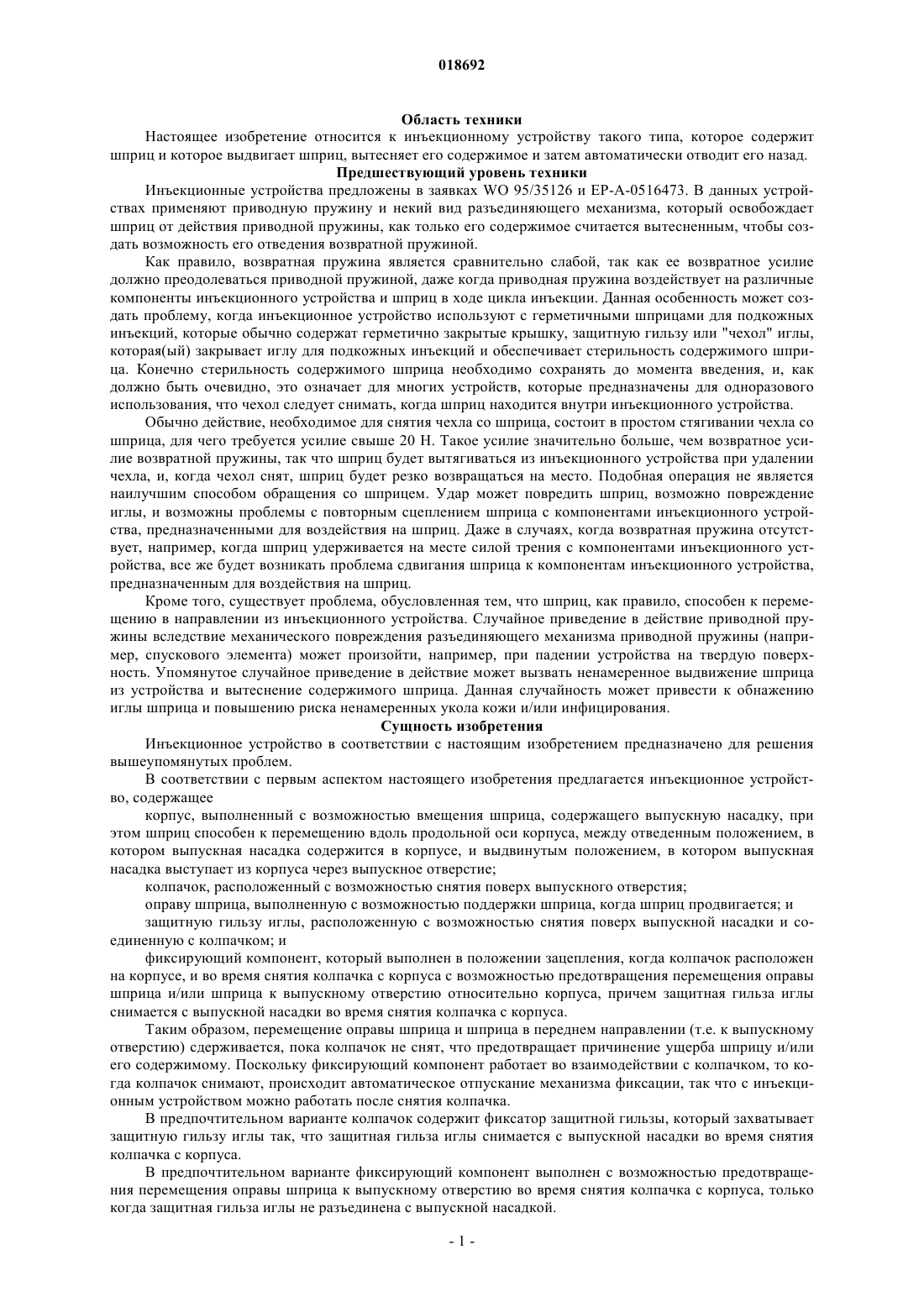

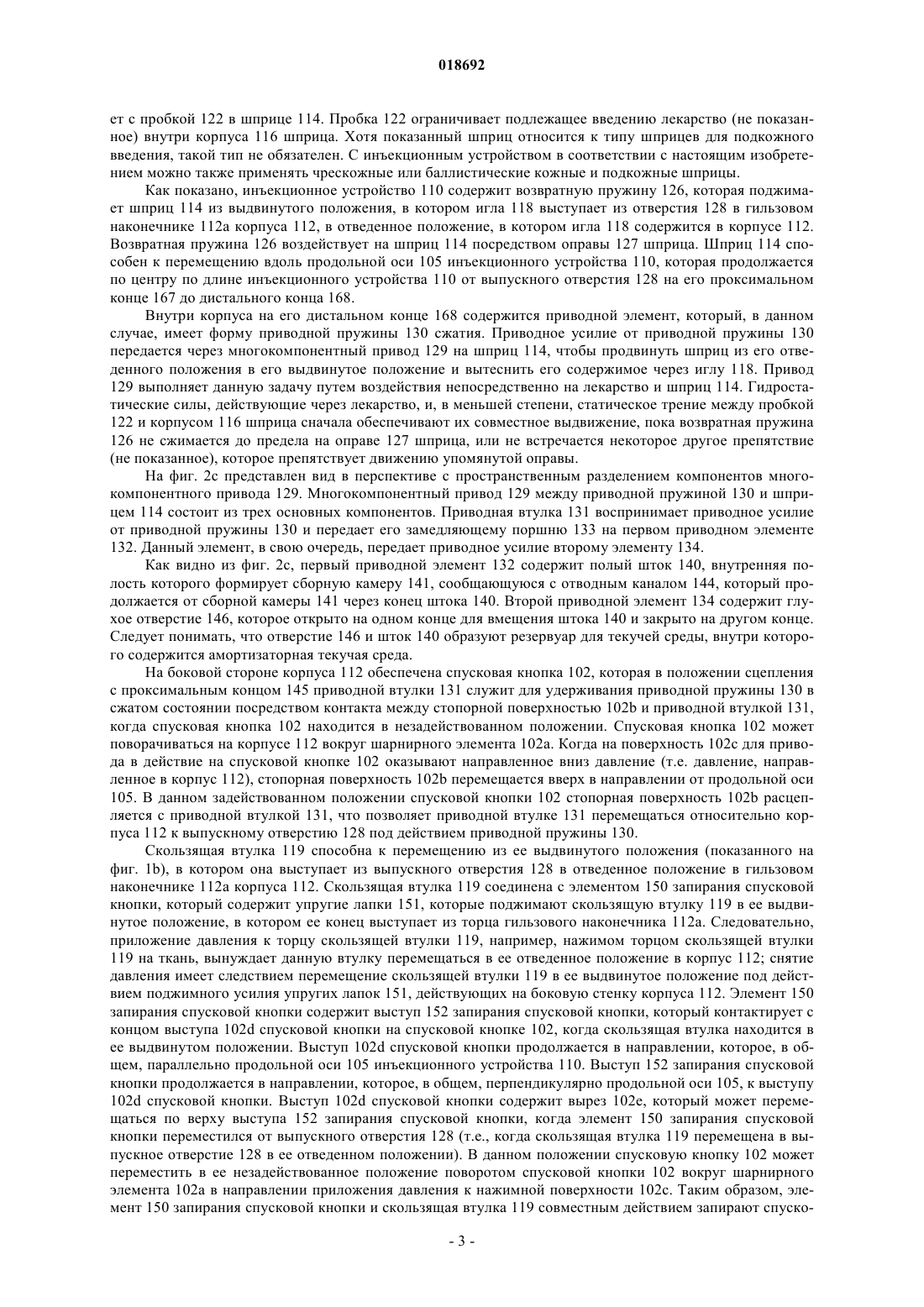

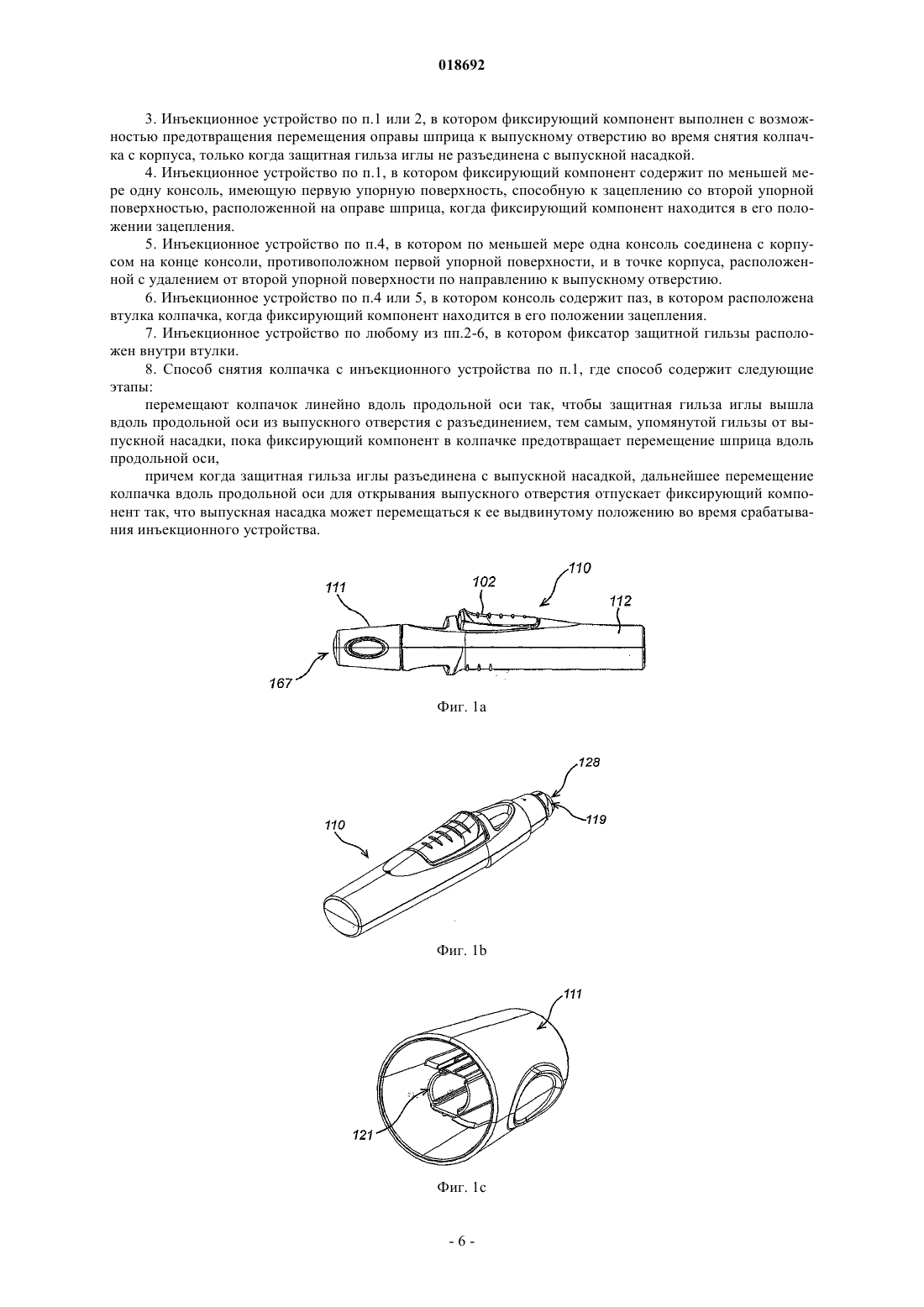

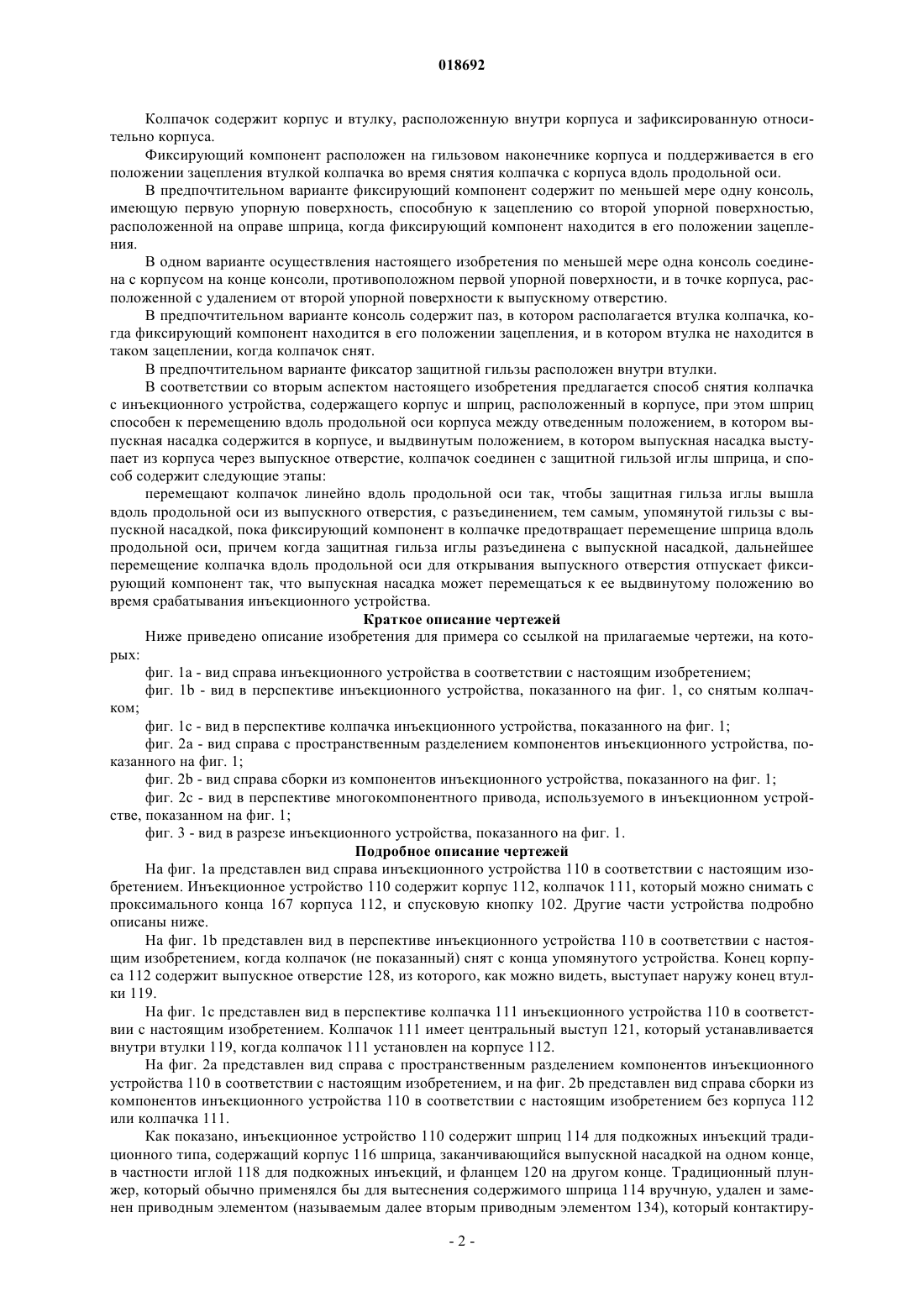

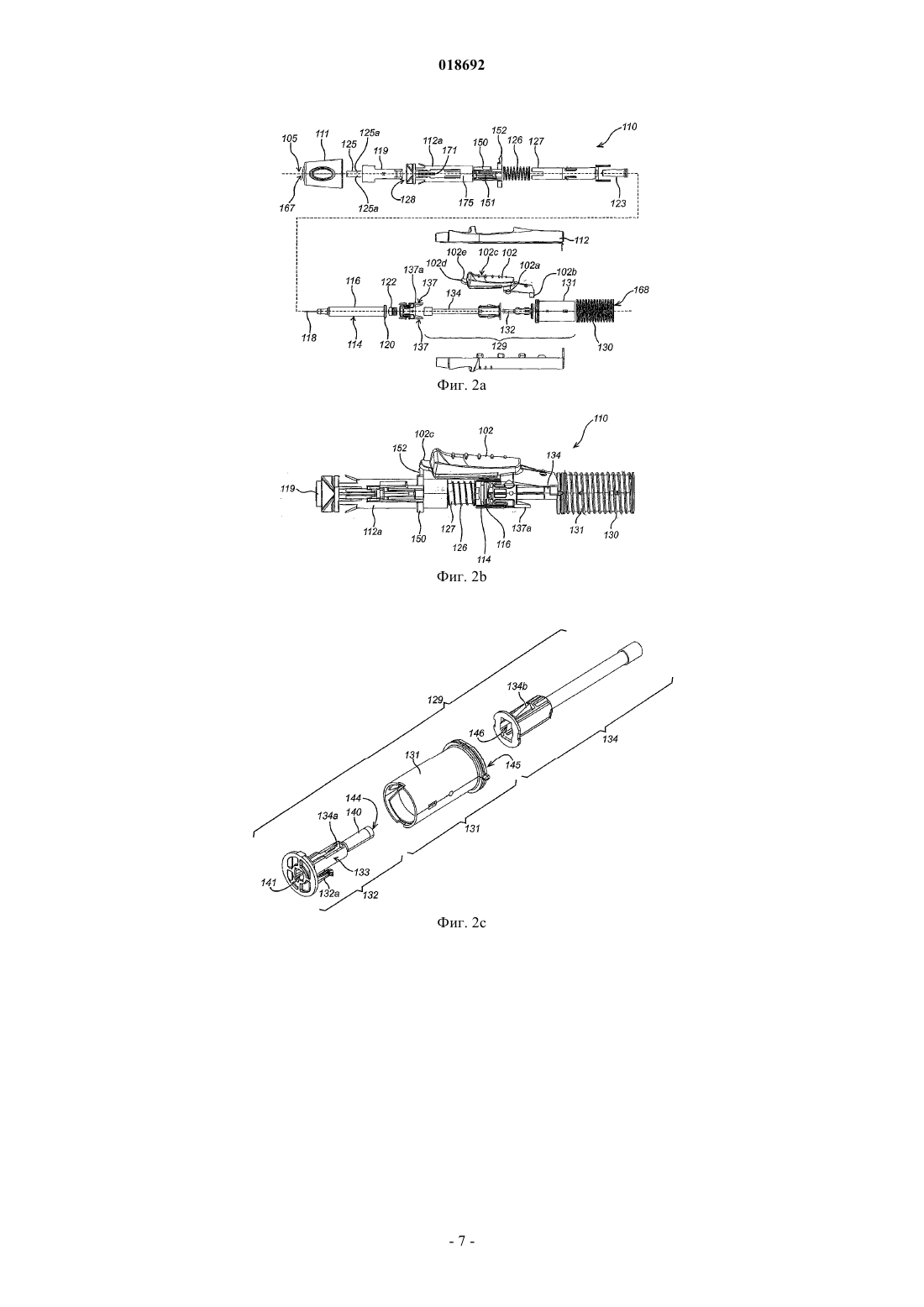

ИНЪЕКЦИОННОЕ УСТРОЙСТВО С МЕХАНИЗМОМ ФИКСАЦИИ ДЛЯ ОПРАВЫ ШПРИЦА Инъекционное устройство содержит механизм (171-173) фиксации между оправой (127) шприца и концевым колпачком (111) инъекционного устройства. Колпачок сформирован таким образом,чтобы сдерживать перемещение оправы шприца и шприца к выпускному отверстию инъекционного устройства, когда колпачок не снят с инъекционного устройства. После снятия колпачка механизм фиксации больше не находится в таком зацеплении, и шприц и оправа шприца могут перемещаться к выпускному отверстию. Данное решение помогает предотвращать повреждение шприца до приведения в действие инъекционного устройства. Дженнингз Дуглас Иван (GB) Медведев В.Н. (RU)(71)(73) Заявитель и патентовладелец: ЦИЛАГ ГМБХ ИНТЕРНЭШНЛ (CH) Область техники Настоящее изобретение относится к инъекционному устройству такого типа, которое содержит шприц и которое выдвигает шприц, вытесняет его содержимое и затем автоматически отводит его назад. Предшествующий уровень техники Инъекционные устройства предложены в заявках WO 95/35126 и EP-A-0516473. В данных устройствах применяют приводную пружину и некий вид разъединяющего механизма, который освобождает шприц от действия приводной пружины, как только его содержимое считается вытесненным, чтобы создать возможность его отведения возвратной пружиной. Как правило, возвратная пружина является сравнительно слабой, так как ее возвратное усилие должно преодолеваться приводной пружиной, даже когда приводная пружина воздействует на различные компоненты инъекционного устройства и шприц в ходе цикла инъекции. Данная особенность может создать проблему, когда инъекционное устройство используют с герметичными шприцами для подкожных инъекций, которые обычно содержат герметично закрытые крышку, защитную гильзу или "чехол" иглы,которая(ый) закрывает иглу для подкожных инъекций и обеспечивает стерильность содержимого шприца. Конечно стерильность содержимого шприца необходимо сохранять до момента введения, и, как должно быть очевидно, это означает для многих устройств, которые предназначены для одноразового использования, что чехол следует снимать, когда шприц находится внутри инъекционного устройства. Обычно действие, необходимое для снятия чехла со шприца, состоит в простом стягивании чехла со шприца, для чего требуется усилие свыше 20 Н. Такое усилие значительно больше, чем возвратное усилие возвратной пружины, так что шприц будет вытягиваться из инъекционного устройства при удалении чехла, и, когда чехол снят, шприц будет резко возвращаться на место. Подобная операция не является наилучшим способом обращения со шприцем. Удар может повредить шприц, возможно повреждение иглы, и возможны проблемы с повторным сцеплением шприца с компонентами инъекционного устройства, предназначенными для воздействия на шприц. Даже в случаях, когда возвратная пружина отсутствует, например, когда шприц удерживается на месте силой трения с компонентами инъекционного устройства, все же будет возникать проблема сдвигания шприца к компонентам инъекционного устройства,предназначенным для воздействия на шприц. Кроме того, существует проблема, обусловленная тем, что шприц, как правило, способен к перемещению в направлении из инъекционного устройства. Случайное приведение в действие приводной пружины вследствие механического повреждения разъединяющего механизма приводной пружины (например, спускового элемента) может произойти, например, при падении устройства на твердую поверхность. Упомянутое случайное приведение в действие может вызвать ненамеренное выдвижение шприца из устройства и вытеснение содержимого шприца. Данная случайность может привести к обнажению иглы шприца и повышению риска ненамеренных укола кожи и/или инфицирования. Сущность изобретения Инъекционное устройство в соответствии с настоящим изобретением предназначено для решения вышеупомянутых проблем. В соответствии с первым аспектом настоящего изобретения предлагается инъекционное устройство, содержащее корпус, выполненный с возможностью вмещения шприца, содержащего выпускную насадку, при этом шприц способен к перемещению вдоль продольной оси корпуса, между отведенным положением, в котором выпускная насадка содержится в корпусе, и выдвинутым положением, в котором выпускная насадка выступает из корпуса через выпускное отверстие; колпачок, расположенный с возможностью снятия поверх выпускного отверстия; оправу шприца, выполненную с возможностью поддержки шприца, когда шприц продвигается; и защитную гильзу иглы, расположенную с возможностью снятия поверх выпускной насадки и соединенную с колпачком; и фиксирующий компонент, который выполнен в положении зацепления, когда колпачок расположен на корпусе, и во время снятия колпачка с корпуса с возможностью предотвращения перемещения оправы шприца и/или шприца к выпускному отверстию относительно корпуса, причем защитная гильза иглы снимается с выпускной насадки во время снятия колпачка с корпуса. Таким образом, перемещение оправы шприца и шприца в переднем направлении (т.е. к выпускному отверстию) сдерживается, пока колпачок не снят, что предотвращает причинение ущерба шприцу и/или его содержимому. Поскольку фиксирующий компонент работает во взаимодействии с колпачком, то когда колпачок снимают, происходит автоматическое отпускание механизма фиксации, так что с инъекционным устройством можно работать после снятия колпачка. В предпочтительном варианте колпачок содержит фиксатор защитной гильзы, который захватывает защитную гильзу иглы так, что защитная гильза иглы снимается с выпускной насадки во время снятия колпачка с корпуса. В предпочтительном варианте фиксирующий компонент выполнен с возможностью предотвращения перемещения оправы шприца к выпускному отверстию во время снятия колпачка с корпуса, только когда защитная гильза иглы не разъединена с выпускной насадкой. Колпачок содержит корпус и втулку, расположенную внутри корпуса и зафиксированную относительно корпуса. Фиксирующий компонент расположен на гильзовом наконечнике корпуса и поддерживается в его положении зацепления втулкой колпачка во время снятия колпачка с корпуса вдоль продольной оси. В предпочтительном варианте фиксирующий компонент содержит по меньшей мере одну консоль,имеющую первую упорную поверхность, способную к зацеплению со второй упорной поверхностью,расположенной на оправе шприца, когда фиксирующий компонент находится в его положении зацепления. В одном варианте осуществления настоящего изобретения по меньшей мере одна консоль соединена с корпусом на конце консоли, противоположном первой упорной поверхности, и в точке корпуса, расположенной с удалением от второй упорной поверхности к выпускному отверстию. В предпочтительном варианте консоль содержит паз, в котором располагается втулка колпачка, когда фиксирующий компонент находится в его положении зацепления, и в котором втулка не находится в таком зацеплении, когда колпачок снят. В предпочтительном варианте фиксатор защитной гильзы расположен внутри втулки. В соответствии со вторым аспектом настоящего изобретения предлагается способ снятия колпачка с инъекционного устройства, содержащего корпус и шприц, расположенный в корпусе, при этом шприц способен к перемещению вдоль продольной оси корпуса между отведенным положением, в котором выпускная насадка содержится в корпусе, и выдвинутым положением, в котором выпускная насадка выступает из корпуса через выпускное отверстие, колпачок соединен с защитной гильзой иглы шприца, и способ содержит следующие этапы: перемещают колпачок линейно вдоль продольной оси так, чтобы защитная гильза иглы вышла вдоль продольной оси из выпускного отверстия, с разъединением, тем самым, упомянутой гильзы с выпускной насадкой, пока фиксирующий компонент в колпачке предотвращает перемещение шприца вдоль продольной оси, причем когда защитная гильза иглы разъединена с выпускной насадкой, дальнейшее перемещение колпачка вдоль продольной оси для открывания выпускного отверстия отпускает фиксирующий компонент так, что выпускная насадка может перемещаться к ее выдвинутому положению во время срабатывания инъекционного устройства. Краткое описание чертежей Ниже приведено описание изобретения для примера со ссылкой на прилагаемые чертежи, на которых: фиг. 1a - вид справа инъекционного устройства в соответствии с настоящим изобретением; фиг. 1b - вид в перспективе инъекционного устройства, показанного на фиг. 1, со снятым колпачком; фиг. 1c - вид в перспективе колпачка инъекционного устройства, показанного на фиг. 1; фиг. 2a - вид справа с пространственным разделением компонентов инъекционного устройства, показанного на фиг. 1; фиг. 2b - вид справа сборки из компонентов инъекционного устройства, показанного на фиг. 1; фиг. 2 с - вид в перспективе многокомпонентного привода, используемого в инъекционном устройстве, показанном на фиг. 1; фиг. 3 - вид в разрезе инъекционного устройства, показанного на фиг. 1. Подробное описание чертежей На фиг. 1a представлен вид справа инъекционного устройства 110 в соответствии с настоящим изобретением. Инъекционное устройство 110 содержит корпус 112, колпачок 111, который можно снимать с проксимального конца 167 корпуса 112, и спусковую кнопку 102. Другие части устройства подробно описаны ниже. На фиг. 1b представлен вид в перспективе инъекционного устройства 110 в соответствии с настоящим изобретением, когда колпачок (не показанный) снят с конца упомянутого устройства. Конец корпуса 112 содержит выпускное отверстие 128, из которого, как можно видеть, выступает наружу конец втулки 119. На фиг. 1 с представлен вид в перспективе колпачка 111 инъекционного устройства 110 в соответствии с настоящим изобретением. Колпачок 111 имеет центральный выступ 121, который устанавливается внутри втулки 119, когда колпачок 111 установлен на корпусе 112. На фиг. 2 а представлен вид справа с пространственным разделением компонентов инъекционного устройства 110 в соответствии с настоящим изобретением, и на фиг. 2b представлен вид справа сборки из компонентов инъекционного устройства 110 в соответствии с настоящим изобретением без корпуса 112 или колпачка 111. Как показано, инъекционное устройство 110 содержит шприц 114 для подкожных инъекций традиционного типа, содержащий корпус 116 шприца, заканчивающийся выпускной насадкой на одном конце,в частности иглой 118 для подкожных инъекций, и фланцем 120 на другом конце. Традиционный плунжер, который обычно применялся бы для вытеснения содержимого шприца 114 вручную, удален и заменен приводным элементом (называемым далее вторым приводным элементом 134), который контактиру-2 018692 ет с пробкой 122 в шприце 114. Пробка 122 ограничивает подлежащее введению лекарство (не показанное) внутри корпуса 116 шприца. Хотя показанный шприц относится к типу шприцев для подкожного введения, такой тип не обязателен. С инъекционным устройством в соответствии с настоящим изобретением можно также применять чрескожные или баллистические кожные и подкожные шприцы. Как показано, инъекционное устройство 110 содержит возвратную пружину 126, которая поджимает шприц 114 из выдвинутого положения, в котором игла 118 выступает из отверстия 128 в гильзовом наконечнике 112 а корпуса 112, в отведенное положение, в котором игла 118 содержится в корпусе 112. Возвратная пружина 126 воздействует на шприц 114 посредством оправы 127 шприца. Шприц 114 способен к перемещению вдоль продольной оси 105 инъекционного устройства 110, которая продолжается по центру по длине инъекционного устройства 110 от выпускного отверстия 128 на его проксимальном конце 167 до дистального конца 168. Внутри корпуса на его дистальном конце 168 содержится приводной элемент, который, в данном случае, имеет форму приводной пружины 130 сжатия. Приводное усилие от приводной пружины 130 передается через многокомпонентный привод 129 на шприц 114, чтобы продвинуть шприц из его отведенного положения в его выдвинутое положение и вытеснить его содержимое через иглу 118. Привод 129 выполняет данную задачу путем воздействия непосредственно на лекарство и шприц 114. Гидростатические силы, действующие через лекарство, и, в меньшей степени, статическое трение между пробкой 122 и корпусом 116 шприца сначала обеспечивают их совместное выдвижение, пока возвратная пружина 126 не сжимается до предела на оправе 127 шприца, или не встречается некоторое другое препятствие(не показанное), которое препятствует движению упомянутой оправы. На фиг. 2 с представлен вид в перспективе с пространственным разделением компонентов многокомпонентного привода 129. Многокомпонентный привод 129 между приводной пружиной 130 и шприцем 114 состоит из трех основных компонентов. Приводная втулка 131 воспринимает приводное усилие от приводной пружины 130 и передает его замедляющему поршню 133 на первом приводном элементе 132. Данный элемент, в свою очередь, передает приводное усилие второму элементу 134. Как видно из фиг. 2 с, первый приводной элемент 132 содержит полый шток 140, внутренняя полость которого формирует сборную камеру 141, сообщающуюся с отводным каналом 144, который продолжается от сборной камеры 141 через конец штока 140. Второй приводной элемент 134 содержит глухое отверстие 146, которое открыто на одном конце для вмещения штока 140 и закрыто на другом конце. Следует понимать, что отверстие 146 и шток 140 образуют резервуар для текучей среды, внутри которого содержится амортизаторная текучая среда. На боковой стороне корпуса 112 обеспечена спусковая кнопка 102, которая в положении сцепления с проксимальным концом 145 приводной втулки 131 служит для удерживания приводной пружины 130 в сжатом состоянии посредством контакта между стопорной поверхностью 102b и приводной втулкой 131,когда спусковая кнопка 102 находится в незадействованном положении. Спусковая кнопка 102 может поворачиваться на корпусе 112 вокруг шарнирного элемента 102 а. Когда на поверхность 102 с для привода в действие на спусковой кнопке 102 оказывают направленное вниз давление (т.е. давление, направленное в корпус 112), стопорная поверхность 102b перемещается вверх в направлении от продольной оси 105. В данном задействованном положении спусковой кнопки 102 стопорная поверхность 102b расцепляется с приводной втулкой 131, что позволяет приводной втулке 131 перемещаться относительно корпуса 112 к выпускному отверстию 128 под действием приводной пружины 130. Скользящая втулка 119 способна к перемещению из ее выдвинутого положения (показанного на фиг. 1b), в котором она выступает из выпускного отверстия 128 в отведенное положение в гильзовом наконечнике 112 а корпуса 112. Скользящая втулка 119 соединена с элементом 150 запирания спусковой кнопки, который содержит упругие лапки 151, которые поджимают скользящую втулку 119 в ее выдвинутое положение, в котором ее конец выступает из торца гильзового наконечника 112 а. Следовательно,приложение давления к торцу скользящей втулки 119, например, нажимом торцом скользящей втулки 119 на ткань, вынуждает данную втулку перемещаться в ее отведенное положение в корпус 112; снятие давления имеет следствием перемещение скользящей втулки 119 в ее выдвинутое положение под действием поджимного усилия упругих лапок 151, действующих на боковую стенку корпуса 112. Элемент 150 запирания спусковой кнопки содержит выступ 152 запирания спусковой кнопки, который контактирует с концом выступа 102d спусковой кнопки на спусковой кнопке 102, когда скользящая втулка находится в ее выдвинутом положении. Выступ 102d спусковой кнопки продолжается в направлении, которое, в общем, параллельно продольной оси 105 инъекционного устройства 110. Выступ 152 запирания спусковой кнопки продолжается в направлении, которое, в общем, перпендикулярно продольной оси 105, к выступу 102d спусковой кнопки. Выступ 102d спусковой кнопки содержит вырез 102 е, который может перемещаться по верху выступа 152 запирания спусковой кнопки, когда элемент 150 запирания спусковой кнопки переместился от выпускного отверстия 128 (т.е., когда скользящая втулка 119 перемещена в выпускное отверстие 128 в ее отведенном положении). В данном положении спусковую кнопку 102 может переместить в ее незадействованное положение поворотом спусковой кнопки 102 вокруг шарнирного элемента 102 а в направлении приложения давления к нажимной поверхности 102 с. Таким образом, элемент 150 запирания спусковой кнопки и скользящая втулка 119 совместным действием запирают спуско-3 018692 вую кнопку 102 в ее задействованном положении (т.е. стопорная поверхность 102b контактирует с торцом приводной втулки 131 и, тем самым, блокирует ее перемещение к выпускному отверстию 128 под нажимом приводной пружины 130 сжатия). После того как скользящую втулку 119 переместили в положение, в котором она отведена в корпус 112 (т.е. в ее незапертое положение), и спусковую кнопку 102 повернули в ее незадействованное положение, устройство 110 работает следующим образом. Сначала приводная пружина 130 перемещает приводную втулку 131, приводная втулка 131 перемещает первый приводной элемент 132, и первый приводной элемент 132 перемещает второй приводной элемент 134, в каждом случае, посредством воздействия через гибкие защелкивающиеся лапки 132 а,134 а, 134b. Второй приводной элемент 134 перемещается и благодаря статическому трению и гидростатическим силам, действующим через лекарство (не показанное), перемещает корпус 116 шприца и оправу 127 шприца против действия возвратной пружины 126. Возвратная пружина 126 сжимается, и игла 118 для подкожных инъекций выходит из выпускного отверстия 128 корпуса 112. Данное движение продолжается, пока возвратная пружина 126 не сжимается до предела, или корпус 116 шприца не встречает некоторое другое препятствие (не показанное), которое задерживает его движение. Так как статическое трение между вторым приводным элементом 134 и корпусом 116 шприца и гидростатические силы, действующие через подлежащее введению лекарство (не показанное), не достаточны для сопротивления полному приводному усилию, развиваемому приводной пружиной 130, то, с этого момента, второй приводной элемент 134 начинает перемещаться внутри корпуса 116 шприца, и лекарство (не показанное) начинает вытесняться. Однако динамическое трение между вторым приводным элементом 134 и корпусом 116 шприца и гидростатические силы, действующие через подлежащее введению лекарство (не показанное), достаточны для удерживания возвратной пружины 126 в ее сжатом состоянии, так что игла 118 для подкожных инъекций остается выдвинутой. До того, как второй приводной элемент 134 достигает конца его хода внутри корпуса 116 шприца,то есть до того, как содержимое шприца полностью вытесняется, гибкие защелкивающиеся лапки 134 а,134b, связывающие первый и второй приводные элементы 132, 134, достигают сужения 137, обеспеченного на приводном элементе 137 а защелки, который закреплен на конце оправы 127 шприца. Благодаря наклонным поверхностям на сужении 137, сужение 137 перемещает гибкие защелкивающиеся лапки 134 а, 134b внутрь из положения, показанного на фиг. 2 с, в положение, в котором гибкие защелкивающиеся лапки 134 а, 134b больше не связывают первый приводной элемент 132 со вторым приводным элементом 134. Как только происходит упомянутое перемещение, первый приводной элемент 132 больше не воздействует на второй приводной элемент 134, что позволяет первому приводному элементу 132 перемещаться относительно второго приводного элемента 134. Так как амортизаторная текучая среда содержится внутри резервуара (не показанного), образованного между торцом первого приводного элемента 132 и глухим отверстием 146 во втором приводном элементе 134, то объем резервуара будет стремиться к уменьшению по мере того, как первый приводной элемент 132 перемещается относительно второго приводного элемента 134, когда первый испытывает воздействие приводной пружины 130. По мере того, как резервуар сжимается, амортизаторная текучая среда выталкивается через отводной канал 144 в сборную камеру 141. Следовательно, как только гибкие защелкивающиеся лапки 134 а, 134b высвобождаются, усилие, оказываемое приводной пружиной 130,действует на амортизаторную текучую среду и, тем самым, вынуждает ее протекать через сужение,сформированное отводным каналом 144, а также действует гидростатически через текучую среду и посредством трения между первым и вторым приводными элементами 132, 134, то есть через второй приводной элемент 134. Потери, связанные с течением амортизаторной текучей среды, не ослабляют в значительной степени усилие, действующее на корпус шприца. Следовательно, возвратная пружина 126 остается сжатой, и игла для подкожных инъекций остается выдвинутой. Через некоторое время второй приводной элемент 134 завершает свое движение внутри корпуса 116 шприца и не может двигаться дальше. С этого момента содержимое шприца 114 полностью вытеснено, и действие усилия, оказываемого приводной пружиной 130, удерживает второй приводной элемент 134 в его конечном положении и продолжает принуждать амортизаторную текучую среду к протеканию через отводной канал 144, что позволяет первому приводному элементу 132 продолжать его перемещение. До того, как резервуар для текучей среды опустошен, гибкие защелкивающиеся лапки 132 а, связывающие приводную втулку 131 с первым приводным элементом 132, достигают другого сужения (не показанного) внутри корпуса 112. Благодаря наклонным поверхностям на сужении данное сужение перемещает гибкие защелкивающиеся лапки 132 а внутрь из показанного положения в положение, в котором упомянутые лапки больше не связывают приводную втулку 131 с первым приводным элементом 132. Как только происходит упомянутое перемещение, приводная втулка 131 больше не действует на первый приводной элемент 132, что обеспечивает для них возможность перемещения друг относительно друга. Разумеется, с этого момента шприц 114 высвобождается, так как усилия, развиваемые приводной пружиной 130, больше не передаются на шприц 114, и единственное усилие, действующее на шприц, будет возвратным усилием возвратной пружины 126. Следовательно, при этом шприц 114 возвращается в его отведенное положение, и цикл инъекции завершается. Все вышеописанное происходит, разумеется, только после того, как колпачок 111 снят с конца корпуса 112. Конец шприца герметично закрыт чехлом 123. Центральный выступ 121 колпачка 111, который устанавливается внутри втулки 119, когда колпачок 111 установлен на корпусе 112, содержит фиксирующий элемент 125, который устанавливается в выступ 121. Фиксирующий элемент 125 содержит упругие выступы 125 а, которые направлены от выпускного отверстия 128. Данные упругие выступы 125 а деформируются, когда колпачок 111 устанавливают на корпус 112 поверх защитной гильзы или резинового чехла 123 иглы. В таком положении выступы 125 а плотно захватывают чехол 123 таким образом,что концы выступов немного вдавливаются в чехол 123, который может быть выполнен из резины. В результате вдавливания, когда колпачок 111 стягивают с корпуса 112, чехол 123 стягивается со шприца 114 вместе с колпачком 111. На фиг. 2 а показан также механизм 170 фиксации, сформированный в одно целое с гильзовым наконечником 112 а, и на фиг. 3 показано, как механизм 170 фиксации объединен в одно целое с инъекционным устройством 110 в соответствии с настоящим изобретением. Механизм 170 фиксации расположен на гильзовом наконечнике 112 а. Механизм фиксации сформирован двумя консолями 171, каждая из которых формирует отдельный фиксирующий компонент. Каждая консоль 171 выполнена с возможностью предотвращения перемещения оправы 127 шприца к выпускному отверстию 128 во время снятия колпачка 111 из корпуса 112. Упомянутое действие обеспечивается наличием на каждой консоли 171 первой упорной поверхности 172, которая способна к зацеплению со второй упорной поверхностью 173, расположенной на проксимальном торце оправы 127 шприца, когда фиксирующий компонент находится в его положении зацепления. Каждая консоль 171 упруго отклоняется так, что когда колпачок 111 не присоединен к проксимальному концу 167 корпуса 112, первая и вторая упорные поверхности 172, 173 не находятся в контакте между собой. В данной конструктивной схеме каждая консоль 171 перемещается наружу, т.е. от продольной оси 105 к корпусу 112 так, что упорные поверхности 172, 173 больше не находятся в контакте между собой. Центральный выступ 121 колпачка 111 имеет форму втулки, которая способна к зацеплению с пазом 174 в каждой консоли 171 для удерживания консоли в ее положении зацепления так, что первая и вторая упорные поверхности 172, 173 находятся в контакте между собой, что предотвращает перемещение оправы 127 шприца в переднем направлении к выпускному отверстию 128. Когда колпачок 111 снимают, выступ 121 выдвигается из пазов на консолях так, что консоли больше не удерживаются в их положениях зацепления относительно оправы 127 шприца. Отсутствие удерживания означает, что каждая консоль 171 может перемещаться наружу относительно продольной оси 105 под действием усилия, создаваемого упругостью в самих консолях, и поэтому упорные поверхности 172, 173 больше не находятся в контакте между собой. Как показано на фиг. 3, каждая консоль 171 соединена с корпусом 112 на проксимальном конце консоли 171, противоположном первой упорной поверхности 172, и на корпусе 112 в точке, расположенной с удалением от второй упорной поверхности 173 к выпускному отверстию 128. Разумеется, следует понимать, что вышеприведенное описание настоящего изобретения приведено только для примера, и возможно создание модификаций отдельных частей в пределах объема изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Инъекционное устройство, содержащее корпус, выполненный с возможностью вмещения шприца, содержащего выпускную насадку, при этом шприц способен к перемещению вдоль продольной оси корпуса между отведенным положением, в котором выпускная насадка содержится в корпусе, и выдвинутым положением, в котором выпускная насадка выступает из корпуса через выпускное отверстие; колпачок, расположенный с возможностью снятия поверх выпускного отверстия; оправу шприца, выполненную с возможностью поддержки шприца при его продвижении; защитную гильзу иглы, расположенную с возможностью снятия поверх выпускной насадки и соединенную с колпачком; и фиксирующий компонент, который в положении зацепления, когда колпачок расположен на корпусе, и во время снятия колпачка с корпуса выполнен с возможностью предотвращения перемещения оправы шприца и/или шприца к выпускному отверстию относительно корпуса,причем защитная гильза иглы удаляется с выпускной насадки во время снятия колпачка с корпуса,при этом колпачок содержит корпус и втулку, расположенную внутри корпуса и зафиксированную относительно корпуса, а фиксирующий компонент расположен на гильзовом наконечнике корпуса и поддерживается в его положении зацепления втулкой колпачка во время снятия колпачка с корпуса вдоль продольной оси. 2. Инъекционное устройство по п.1, в котором колпачок дополнительно содержит фиксатор защитной гильзы, выполненный с возможностью захвата защитной гильзы иглы таким образом, что защитная гильза иглы становится удаляемой с выпускной насадки во время снятия колпачка с корпуса. 3. Инъекционное устройство по п.1 или 2, в котором фиксирующий компонент выполнен с возможностью предотвращения перемещения оправы шприца к выпускному отверстию во время снятия колпачка с корпуса, только когда защитная гильза иглы не разъединена с выпускной насадкой. 4. Инъекционное устройство по п.1, в котором фиксирующий компонент содержит по меньшей мере одну консоль, имеющую первую упорную поверхность, способную к зацеплению со второй упорной поверхностью, расположенной на оправе шприца, когда фиксирующий компонент находится в его положении зацепления. 5. Инъекционное устройство по п.4, в котором по меньшей мере одна консоль соединена с корпусом на конце консоли, противоположном первой упорной поверхности, и в точке корпуса, расположенной с удалением от второй упорной поверхности по направлению к выпускному отверстию. 6. Инъекционное устройство по п.4 или 5, в котором консоль содержит паз, в котором расположена втулка колпачка, когда фиксирующий компонент находится в его положении зацепления. 7. Инъекционное устройство по любому из пп.2-6, в котором фиксатор защитной гильзы расположен внутри втулки. 8. Способ снятия колпачка с инъекционного устройства по п.1, где способ содержит следующие этапы: перемещают колпачок линейно вдоль продольной оси так, чтобы защитная гильза иглы вышла вдоль продольной оси из выпускного отверстия с разъединением, тем самым, упомянутой гильзы от выпускной насадки, пока фиксирующий компонент в колпачке предотвращает перемещение шприца вдоль продольной оси,причем когда защитная гильза иглы разъединена с выпускной насадкой, дальнейшее перемещение колпачка вдоль продольной оси для открывания выпускного отверстия отпускает фиксирующий компонент так, что выпускная насадка может перемещаться к ее выдвинутому положению во время срабатывания инъекционного устройства.
