Предмет одежды

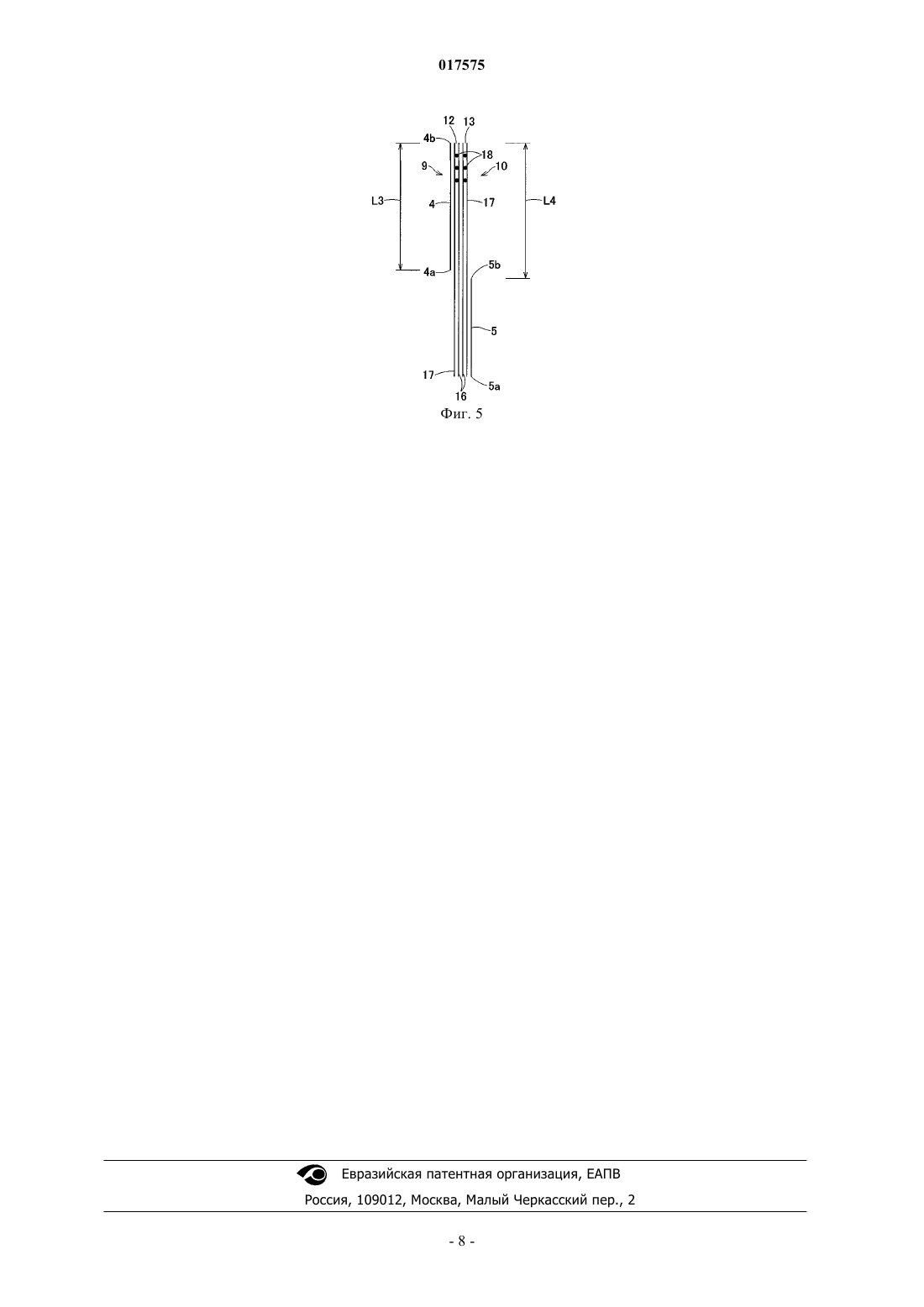

Задачей настоящего изобретения является создание усовершенствованного предмета одежды, в котором прочность стыков, вдоль которых передняя и задняя поясные области соединены друг с другом, может быть в целом одинаковой. На внешней, обращенной к одежде стороне внешнего листа 17, образующего корпус 2, расположена влагопоглощающая структура 3, проходящая, по меньшей мере, через промежностную область 8 в переднюю и заднюю поясные области 6, 7. Корпус оснащен вдоль боковых кромок 9, 9 передней поясной области и боковых кромок 10, 10 задней поясной области группами 25 стыков. Структура 3 содержит передний и задний края 3a,3b, расположенные друг напротив друга в продольном направлении Y и проходящие в поперечном направлении X. Край 3 а покрыт передним поясным листом 4, а край 3b покрыт задним поясным листом 5. Лист 4 проходит от одной из кромок 9, 9 к другой кромке 9 в поперечном направленииX, а лист 5 проходит от одной из кромок 10, 10 к другой кромке 10 в поперечном направлении X. Листы 4, 5 расположены на некотором расстоянии друг от друга вдоль соответствующих групп 25 в продольном направлении Y. 017575 Область техники Настоящее изобретение относится к предметам одежды, в частности к таким предметам одежды,как подгузники одноразового использования, трусы для приучения к туалету и трусы для страдающих недержанием. Уровень техники Поясные листы, присоединенные к передней и задней поясным областям соответственно, известны,например, из JP 2006-247009A (патентный документ 1). Согласно этому патентному документу 1 подгузник содержит внутренний лист, внешний лист и абсорбирующую структуру, присоединенную к обращенной к коже стороне внутреннего листа. Поясные листы присоединены к обращенной к коже стороне абсорбирующей структуры для покрытия переднего и заднего краев абсорбирующей структуры соответственно. Абсорбирующая структура сформирована из волокон пульпы, используемых в качестве материала сердцевины и покрытых папиросной бумагой. Путем покрытия переднего и заднего краев абсорбирующей структуры поясными листами может быть предотвращено выпадение волокон пульпы, используемых в качестве материала сердцевины, из абсорбирующей структуры. Каждый из листов, внутренний и внешний, ограничен противоположными боковыми кромками,проходящими в продольном направлении, и передним и задним краями, проходящими в поперечном направлении. Путем соединения боковых кромок передней поясной области с боковыми кромками задней поясной области формируют поясное отверстие и пару отверстий для ног и получают таким образом подгузник, выполненный с возможностью натягивания при размещении на теле пользователя. Патентный документ 1: JP 2001-478A. Раскрытие изобретения Задача, решаемая изобретением В вышеописанном подгузнике, раскрытом в патентном документе 1, передний и задний поясные листы расположены, по существу, на равном расстоянии от переднего и заднего краев внутреннего листа. Вследствие этого при соединении боковых кромок передней поясной области с боковыми кромками задней поясной области передний и задний поясные листы оказываются расположены друг напротив друга и перекрывают друг друга вдоль соответствующих групп стыков. Вблизи переднего и заднего краев корпуса одна часть внутреннего листа перекрывает другую ее часть, поскольку в этих областях нет ни переднего поясного листа, ни заднего поясного листа. Другими словами, каждая из групп стыков содержит сегмент, вдоль которого одна часть внутреннего листа перекрывает другую его часть, и сегмент, вдоль которого передний и задний поясные листы перекрываются друг другом. В сегменте, вдоль которого одна часть внутреннего листа перекрывает другую его часть, толщина группы стыков образована двумя парами внутреннего и внешнего листов, т.е. в целом четырьмя листами. В сегменте, вдоль которого передний и задний поясные листы перекрываются друг другом, толщина группы стыков образована в дополнение к переднему и заднему поясным листам двумя парами внутреннего и внешнего листов, т.е. в целом шестью листами. Группа стыков сформирована посредством термической сварки под равномерным давлением,вследствие чего при неравном числе перекрывающих друг друга листов прочность стыков оказывается больше вдоль сегмента с большим числом листов и меньше вдоль сегмента с меньшим числом листов. Другими словами, оказывается невозможным обеспечить одинаковую прочность стыков. В частности,вблизи отверстий для ног группы стыков оказываются под действием усилия, которое может вызывать их разрушение при перемещении нижней части тела пользователя, и если прочность стыков является недостаточной, передняя и задняя поясные области могут, в конечном счете, оказаться отделены друг от друга вдоль групп стыков. С другой стороны, при выбросе использованного подгузника его обычно сворачивают до возможно меньшего размера после отделения передней и задней поясных областей друг от друга вдоль групп стыков. Если прочность стыков чрезмерно большая, отделение передней и задней поясных областей друг от друга вдоль групп стыков может оказаться невозможным, а подгузник может быть разорван в непредназначенной для этого области. Ввиду вышеописанного недостатка основной задачей настоящего изобретения является создание усовершенствованного предмета одежды, в котором прочность стыков, вдоль которых передняя и задняя поясные области соединены друг с другом, может быть в целом одинаковой. Решение указанной задачи Согласно настоящему изобретению вышеуказанная задача решена посредством усовершенствования предмета одежды, содержащего корпус, имеющий продольное направление, поперечное направление, внутреннюю обращенную к коже поверхность, внешнюю обращенную к одежде поверхность, переднюю поясную область, заднюю поясную область, промежностную область, проходящую между передней и задней поясными областями, и передний и задний поясные листы, присоединенные к передней и задней поясным областям, причем корпус ограничен парой боковых кромок передней поясной области,расположенных друг напротив друга в поперечном направлении и проходящих в продольном направлении, парой боковых кромок задней поясной области, расположенных друг напротив друга в поперечном направлении и проходящих в продольном направлении, парой боковых кромок промежностной области,проходящих между парой боковых кромок передней поясной области и парой боковых кромок задней-1 017575 поясной области, и передней и задней краевыми кромками, расположенными друг напротив друга в продольном направлении и проходящими в поперечном направлении, таким образом, что боковые кромки передней поясной области и боковые кромки задней поясной области соединены друг с другом вдоль пары групп стыков с образованием поясного отверстия, ограниченного передней и задней краевыми кромками, и пары отверстий для ног, ограниченных боковыми кромками промежностной области. Усовершенствование согласно настоящему изобретению отличается тем, что передний поясной лист проходит в поперечном направлении от одной из боковых кромок передней поясной области к другой боковой кромке передней поясной области в корпусе, задний поясной лист проходит в поперечном направлении от одной из боковых кромок задней поясной области к другой боковой кромке задней поясной области, и передний и задний поясные листы расположены с промежутком в продольном направлении в областях, образованных группами стыков. Используемое в настоящем описании выражение "расположены с промежутком" относится не только к положению, в котором между передним и задним поясными листами есть заметный промежуток, но также к положению, в котором эти два листа граничат друг с другом, по существу, без промежутка между ними. Согласно одному из предпочтительных вариантов реализации настоящего изобретения один из поясных листов, передний или задний, расположен вблизи поясного отверстия, а другой лист расположен вблизи отверстия для ног. Согласно еще одному предпочтительному варианту реализации настоящего изобретения предмет одежды дополнительно содержит влагопоглощающую структуру, расположенную в промежностной области и содержащую передний и задний края, которые расположены друг напротив друга в продольном направлении, проходят в поперечном направлении и покрыты передним и задним поясными листами соответственно, причем передний и задний поясные листы присоединены к корпусу посредством влагопоглощающей структуры. Согласно еще одному предпочтительному варианту реализации настоящего изобретения поперечная центральная ось, разделяющая влагопоглощающую структуру пополам по протяженности в продольном направлении, расположена ближе к передней поясной области, чем поперечная центральная ось,разделяющая корпус пополам по протяженности в продольном направлении. Согласно еще одному предпочтительному варианту реализации настоящего изобретения передний и задний поясные листы присоединены к внутренней обращенной к коже стороне корпуса или к внешней обращенной к одежде стороне корпуса. Согласно еще одному предпочтительному варианту реализации настоящего изобретения по меньшей мере один из поясных листов, передний или задний, содержит термосвариваемые волокна, а группы стыков сформированы посредством термической сварки. Технический результат В областях, сформированных соответствующими группами стыков, передний и задний поясные листы расположены с промежутком в продольном направлении для устранения возможности недопустимого увеличения числа листов и соответствующего увеличения прочности стыков. Благодаря такой специальной конфигурации, используемой для устранения указанного недостатка, настоящим изобретением обеспечена, по существу, одинаковая прочность стыков в группах даже в случае их формирования при заданном давлении. Один из поясных листов, передний или задний, расположен вблизи поясного отверстия, а другой лист расположен вблизи отверстия для ног. Поясное отверстие и отверстия для ног образуют края групп стыков, непосредственно оказывающиеся под действием усилия, которое может приводить и в остальных случаях всегда приводит к отделению передней и задней поясных областей друг от друга. Однако вышеописанная конфигурация переднего и заднего поясных листов обеспечивает утолщение соответствующих наружных кромок поясного отверстия и отверстий для ног и увеличение прочности стыка в этих областях. Благодаря этому можно предотвратить отделение групп стыков от предмета одежды во время его использования. Предмет одежды дополнительно содержит влагопоглощающую структуру, передний и задний края которой покрыты передним и задним поясными листами соответственно. Передний и задний поясные листы служат для предотвращения выпадения материала сердцевины влагопоглощающей структуры из влагопоглощающей структуры. Путем размещения поперечной центральной оси влагопоглощающей структуры ближе к передней поясной области, чем поперечная центральная ось корпуса, может быть улучшена влагопоглощающая способность в передней поясной области, в которой обычно происходит выделение жидкости. Кроме того, после присоединения боковых кромок передней поясной области к боковым кромкам задней поясной области передний и задний края влагопоглощающей структуры оказываются не выровнены. Таким образом, обеспечено, что передний и задний поясные листы, присоединенные для покрытия переднего и заднего краев влагопоглощающей структуры соответственно, не перекрывают друг друга. Благодаря этому может быть предотвращена чрезмерная разница толщины в группе стыков. Передний и задний поясные листы присоединены к внутренней обращенной к коже стороне или к-2 017575 внешней обращенной к одежде стороне таким образом, что они могут быть присоединены к корпусу после его формирования. Благодаря этому может быть упрощен способ изготовления предмета одежды. По меньшей мере один из поясных листов, передний или задний, содержит термосвариваемые волокна, а группы стыков сформированы посредством термической сварки. Благодаря этому группы стыков могут быть легко изготовлены с малыми затратами. Краткое описание чертежей На фиг. 1 показано перспективное изображение подгузника. На фиг. 2 показан подгузник в плоско развернутом положении. На фиг. 3 показано сечение по линии III-III, обозначенной на фиг. 2. На фиг. 4 показано сечение но линии IV-IV, обозначенной на фиг. 2. На фиг. 5 показано сечение но линии V-V, обозначенной на фиг. 1. Обозначения на чертежах 1 - подгузник; 2 - корпус; 3 - влагопоглощающая структура; 4 - передний поясной лист; 5 - задний поясной лист; 6 - передняя поясная область; 7 - задняя поясная область; 8 - промежностная область; 9 - боковые кромки передней поясной области; 10 - боковые кромки задней поясной области; 11 - боковые кромки промежностной области; 12 - передняя краевая кромка; 13 - задняя краевая кромка; 14 - поясное отверстие; 15 - отверстия для ног; 25 - стыки. Описание наилучшего способа работы изобретения Настоящее изобретение подробно описано ниже со ссылками на прилагаемые чертежи на примере подгузника одноразового использования как типичного варианта реализации абсорбирующего изделия согласно настоящему изобретению. На фиг. 1 показано перспективное изображение подгузника 1, надетого на тело пользователя, с частичным разрезом для наглядности. Как показано на фиг. 1, подгузник 1 содержит главным образом корпус 2, влагопоглощающую структуру 3 и передний и задний поясные листы 4, 5. Корпус 2 имеет форму трусов, выполнен с возможностью натягивания при размещении на теле пользователя и содержит переднюю поясную область 6, заднюю поясную область 7 и промежностную область 8, проходящую между областями 6, 7. Направление от области 6 к области 7 через область 8 именуется продольным направлением Y, а направление, перпендикулярное продольному направлению Y, именуется поперечным направлением X. Корпус 2 содержит пару боковых кромок 9 передней поясной области, расположенных друг напротив друга в поперечном направлении X и проходящих в продольном направлении Y в области 6, пару боковых кромок 10 задней поясной области, расположенных друг напротив друга в поперечном направлении X и проходящих в продольном направлении Y в области 7, пару боковых кромок 11 промежностной области, расположенных друг напротив друга в поперечном направлении X и проходящих в продольном направлении Y в области 8, и переднюю и заднюю краевые кромки 12, 13, расположенные друг напротив друга в продольном направлении Y и проходящие в поперечном направлении X. Кромки 9, 10 сварены друг с другом с образованием стыков 25 таким образом, что в области, ограниченной кромками 12, 13, может быть сформировано поясное отверстие 14, а в областях, ограниченных кромками 11 соответственно, может быть сформирована пара отверстий 15 для ног. Корпус 2 сформирован из внутреннего листа 16, образующего обращенную к коже внутреннюю сторону подгузника 1, и внешнего листа 17, образующего внешнюю обращенную к одежде сторону подгузника 1. По меньшей мере два эластичных элемента 18, окружающих талию, расположены между листами 16, 17 и проходят вдоль наружной кромки отверстия 14, и по меньшей мере два эластичных элемента 19, окружающих ноги, проходят вдоль наружных кромок соответствующих отверстий 15. Эти элементы 18, 19 присоединены посредством адгезива (не показан) по меньшей мере к одному из листов 16, 17. Структура 3 расположена на обращенной к одежде стороне листа 17 и может проходить по меньшей мере в области 8 или через область 8 в области 6, 7. Листы 16, 17 могут быть сформированы из влагопроницаемого нетканого материала, и по меньшей мере один из них может содержать термосвариваемые волокна, например полиолефиновые волокна. Такие термосвариваемые волокна, содержащиеся в нетканом материале, позволяют формировать стыки 25 путем вдавливания кромок 9, 9 и кромок 10, 10 друг в направлении друга при нагревании.-3 017575 На фиг. 2 показан вид сверху подгузника 1, развернутого в продольном направлении Y, а также в поперечном направлении X, после отделения кромок 9, 10 друг от друга в стыках 25. На фиг. 3 показано сечение по линии III-III, обозначенной на фиг. 2, а на фиг. 4 показано сечение по линии IV-IV, обозначенной на фиг. 2. Области 6, 7 и 8 удерживают в одной плоскости, как показано на фиг. 2-4, путем уравновешивания стягивающего усилия соответствующих эластичных элементов, причем на фиг. 2 для наглядности показано изображение с частичным разрезом. Подгузник 1 имеет продольную центральную ось P-P, разделяющую его пополам по протяженности в поперечном направлении X, и поперечную центральную ось Q-Q, разделяющую его пополам по протяженности в продольном направлении Y, причем подгузник 1 выполнен симметричным относительно оси P-P. Кромки 11 выполнены выпуклоизогнутыми относительно кромок 9, 10 в направлении оси P-P, вследствие чего корпус 2 имеет изогнутую внутрь форму. Влагопоглощающая структура 3 расположена на внешней обращенной к одежде стороне корпуса 2 напротив листа 17. Структура 3 содержит материал 20 влагопоглощающей сердцевины, влагопоглощающий и влагораспространяющий лист 21, например папиросную бумагу, лист 22 для защиты от протекания, расположенный на внешней обращенной к одежде стороне листа 21, и покрывающий лист 23,выполненный с возможностью покрытия листа 22. Лист 22 может быть сформирован, например, из смачиваемой пластмассовой пленки и служит для предотвращения протекания телесных жидкостей, поглощенных материалом 20, из подгузника 1. Сердцевина может быть сформирована, например, из смеси волокон пульпы пушка и сверхпоглощающих полимерных частиц, а лист 23 может быть сформирован,например, из воздухопроницаемого нетканого материала. Структура 3 содержит передний и задний края 3a, 3b, расположенные друг напротив друга в продольном направлении Y и проходящие в поперечном направлении X. Край 3a расположен в области 6, а край 3b расположен в области 7. Край 3 а покрыт листом 4, а край 3b покрыт листом 5. Лист 4 проходит от одной из кромок 9, 9 к другой кромке 9 в поперечном направлении X, а лист 5 проходит от одной из кромок 10, 10 к другой кромке 10 в поперечном направлении X. Эти листы 4, 5 присоединены соответственно посредством адгезива или термосварки к листу 17 через структуру 3. Края 3a, 3b структуры 3 могут быть покрыты листами 4, 5 соответственно для предотвращения выпадения материала 20 из структуры 3 и в то же время для увеличения прочности областей 6. 7. В поперечном направлении X материал 20 покрыт листом 21, а лист 22, а также лист 23, перекрывающие лист 21, присоединены к листу 17 посредством адгезива или термосварки. Благодаря такой конфигурации предотвращено выпадение материала 20 в поперечном направлении X. Поперечная центральная ось q-q разделяет структуру 3 пополам по протяженности в продольном направлении Y и расположена ближе к области 6, чем ось Q-Q. Вследствие этого расстояние L2 от кромки 13 корпуса 2 до края 3b структуры 3 больше расстояния L1 от кромки 12 корпуса 2 до края 3a структуры 3. Расстояние L3 от внутреннего края 4a до внешнего края 4b листа 4 выбрано меньше или равным расстоянию L4 от кромки 13 до края 5b листа 5. На фиг. 5 показано сечение по линии V-V, обозначенной на фиг. 1. На фиг. 5 показаны стыки 25, в которых кромки 9 присоединены к кромкам 10. После соединения областей 6, 7 вдоль соответствующих кромок 9, 10 таким образом, что соответствующие половины сложенного листа 16 выровнены друг с другом, а кромки 12, 13 расположены друг напротив друга, лист 4 оказывается расположен вдоль кромки 12, а лист 5 оказывается ближе к кромкам 11, чем лист 4, т.е. расположен снизу области 4, если смотреть в продольном направлении Y. Области 4, 5 не перекрывают друг друга, поскольку расстояние L3 листа 4 в продольном направлении Y выбрано меньше или равным расстоянию L4 от кромки 13 до края 5b листа 5. Вследствие этого два листа из каждой из двух пар листов 16, 17 и лист 4, т.е. в целом пять листов, перекрывают друг друга в верхней области группы 25 стыков (как показано на фиг. 1), и два листа из каждой из двух пар листов 16, 17 и лист 5, т.е. в целом пять листов, перекрывают друг друга в нижней области группы 25. В средней области группы 25, в которой нет ни листа 4, ни листа 5, два листа из каждой из двух пар листов 16, 17, т.е. в целом четыре листа, перекрывают друг друга. Наибольшее число листов, перекрывающих друг друга в области, образованной группой 25, равно 5, наименьшее - 4, а разница между наибольшим и наименьшим значениями равна 1. Благодаря этому разница числа листов, перекрывающих друг друга в различных участках области, образованной группой 25, оказывается в пределах допустимого значения. Таким образом, в области, образованной группой 25,по существу, отсутствуют неровности. Путем выравнивания толщины области, образованной группой 25,можно предотвратить появление заметного увеличения или уменьшения прочности стыков на различных участках. Лист 4 присоединен к корпусу 2 таким образом, что его лист 4b может совпадать с кромкой 12 корпуса 2. Благодаря этому толщина подгузника 1 увеличена надлежащим образом, а прочность его стыков больше вблизи кромки 12, чем в области, в которой отсутствует лист 4. Ввиду того что отверстие 14 частично образовано этой кромкой 12, кромка 12 и область вблизи нее оказываются непосредственно под действием усилия, которое может приводить к отделению кромок 9, 10 друг от друга при размещении подгузника 1 на теле пользователя и/или при перемещении тела пользователя. Однако прочность стыков вблизи кромки 12 может быть увеличена надлежащим образом, как описано выше, благодаря чему соот-4 017575 ветствующие пары кромок 9, 10 не оказываются отделены друг от друга вблизи кромки 12. Лист 5 присоединен к корпусу 2 таким образом, что его лист 5a может совпадать с граничной линией между задней поясной областью 7 и промежностной областью 8. Благодаря такому размещению прочность стыков может быть увеличена на участке группы 25, выполненном с возможностью формирования части отверстия 15, в сравнении с областью, в которой отсутствует лист 5. Вблизи отверстия 15 группа 25 может оказываться под действием усилия, которое может приводить к отделению ее стыков при перемещении ног пользователя. Однако прочность стыков вблизи отверстия 15 может быть увеличена таким образом, чтобы предотвращать отделение стыков. В средней области группы 25, если смотреть в вертикальном направлении, листы 4, 5 не перекрывают друг друга, а граничат друг с другом или расположены с промежутком. Таким образом, в этой средней области не происходит увеличения прочности стыков в сравнении с прочностью стыков в верхней и нижней областях группы 25. Благодаря этому при необходимости отделения областей 6, 7 друг от друга вдоль группы 25 для сворачивания и выброса подгузника 1 после его использования растягивающее усилие может быть сосредоточено в области, в которой листы 4, 5 перекрывают друг друга, что приводит к равномерному отделению областей 6, 7 друг от друга. Таким образом, области 6, 7 могут быть равномерно отделены друг от друга вдоль группы 25 без появления разрывов в непредназначенной для этого области. Путем присоединения листов 4, 5 к корпусу 2 таким образом, что они не перекрывают друг друга, а граничат друг с другом в направлении Y или расположены с промежутком, как описано выше, может быть обеспечена, по существу, одинаковая толщина группы 25 и, следовательно, прочность ее стыков без появления промежутков различной длины или различных конфигураций в группе 25 в направлении Y. Как ясно из фиг. 1, стыки 25 могут быть расположены на равных промежутках с одинаковой конфигурацией в направлении Y. Таким образом, стоимость и временные затраты на изготовление подгузника могут быть уменьшены в сравнении со случаем, в котором в группе 25 использованы различные конфигурации. Число листов, перекрывающих друг друга в области, образованной группой 25, может быть эффективно уменьшено, благодаря чему может быть уменьшено чувство дискомфорта, испытываемое пользователем подгузника. Более конкретно, при недопустимом увеличении числа листов, перекрывающих друг друга в области, образованной группой 25, жесткость этой области в целом приводит к появлению заметного дискомфорта при использовании подгузника. При термической сварке или соединении этих листов жесткость дополнительно увеличивается, вследствие чего у пользователя возникают кожные заболевания. Согласно настоящему изобретению число перекрывающих друг друга листов может быть уменьшено для защиты пользователя подгузника от появления кожных заболевания. Согласно настоящему изобретению прочность стыков в группе 25 выбрана равной от 15 до 25 Н на 25 мм длины в областях, в которых расположены листы 4, 5 соответственно. Прочность стыков измеряют путем изготовления в качестве образца для измерений группы 25 стыков, размер которой в поперечном направлении X равен приблизительно 25 мм, а в продольном направлении Y - приблизительно 30 мм. Образец выполнен таким образом, чтобы проходить от области 6 к области 7 через группу 25. При выполнении измерения края образца фиксируют на сторонах областей 6, 7 соответственно и вытягивают образец в направлении,в котором области 6, 7 расположены на расстоянии друг от друга. Более конкретно, расстояние в зажиме выбрано равным приблизительно 10 мм, а скорость отделения приблизительно 300 мм/мин. Хотя в вышеописанном варианте реализации лист 4 расположен вблизи отверстия 14, а лист 5 вблизи стороны отверстий 15, можно разместить лист 4 вблизи отверстий 15, а лист 5 вблизи отверстия 14. Также можно присоединить только один из листов 4, 5 к корпусу. Хотя в вышеописанном варианте реализации области 6, 7 соединены друг с другом вдоль группы 25 посредством термосварки, можно соединить эти области 6, 7 посредством ультразвуковой сварки или адгезива. В этом случае нет необходимости использовать термосвариваемый материал для листов 4, 5. Следует отметить, что группу 25 формируют предпочтительно посредством термосварки для упрощения осуществления способа и уменьшения затрат. Хотя в вышеописанном варианте реализации структуру 3 присоединяют к листу 17, ее можно присоединить к листу 16. В этом случае листы 4, 5 могут быть присоединены к листу 16 посредством структуры 3. Структура 3, предварительно полученная на этапе, на котором формируют корпус 2, может быть присоединена к внутренней обращенной к коже стороне или внешней обращенной к одежде стороне для уменьшения стоимости изготовления. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Предмет одежды в виде трусов, содержащий корпус, имеющий внутреннюю обращенную к коже сторону, внешнюю обращенную к одежде сторону, переднюю поясную область, заднюю поясную область, промежностную область, проходящую в продольном направлении между передней и задней поясными областями, и передний и задний поясные листы, присоединенные к передней и задней поясным областям соответственно, причем боковые кромки передней и задней поясных областей соединены друг с другом вдоль пары групп стыков с образованием поясного отверстия, ограниченного передней краевой кромкой передней поясной области и задней краевой кромкой задней поясной области, и пары отверстий для ног, ограниченных боковыми кромками промежностной области, отличающийся тем, что передний поясной лист расположен в поперечном направлении от одной боковой кромки передней поясной области к другой боковой кромке передней поясной области, задний поясной лист расположен в указанном поперечном направлении от одной боковой кромки задней поясной области к другой боковой кромке задней поясной области, причем передний и задний поясные листы расположены с промежутком в продольном направлении в областях, образованных группами стыков. 2. Предмет одежды по п.1, в котором один из поясных листов, передний или задний, расположен вблизи поясного отверстия, а другой лист расположен вблизи отверстия для ног. 3. Предмет одежды по п.1 или 2, дополнительно содержащий влагопоглощающую структуру, расположенную в промежностной области и содержащую передний и задний края, которые расположены друг напротив друга в продольном направлении, проходят в поперечном направлении и покрыты передним и задним поясными листами соответственно, причем передний и задний поясные листы присоединены к корпусу посредством влагопоглощающей структуры. 4. Предмет одежды по любому из пп.1-3, в котором поперечная центральная ось, разделяющая влагопоглощающую структуру пополам по протяженности в продольном направлении, расположена ближе к передней поясной области, чем поперечная центральная ось, разделяющая корпус пополам по протяженности в продольном направлении. 5. Предмет одежды по любому из пп.1-4, в котором передний и задний поясные листы присоединены к внутренней обращенной к коже стороне корпуса или к внешней обращенной к одежде стороне корпуса. 6. Предмет одежды по любому из пп.1-5, в котором по меньшей мере один из поясных листов, передний или задний, содержит термосвариваемые волокна, а группы стыков сформированы посредством термической сварки.
