Предмет одежды

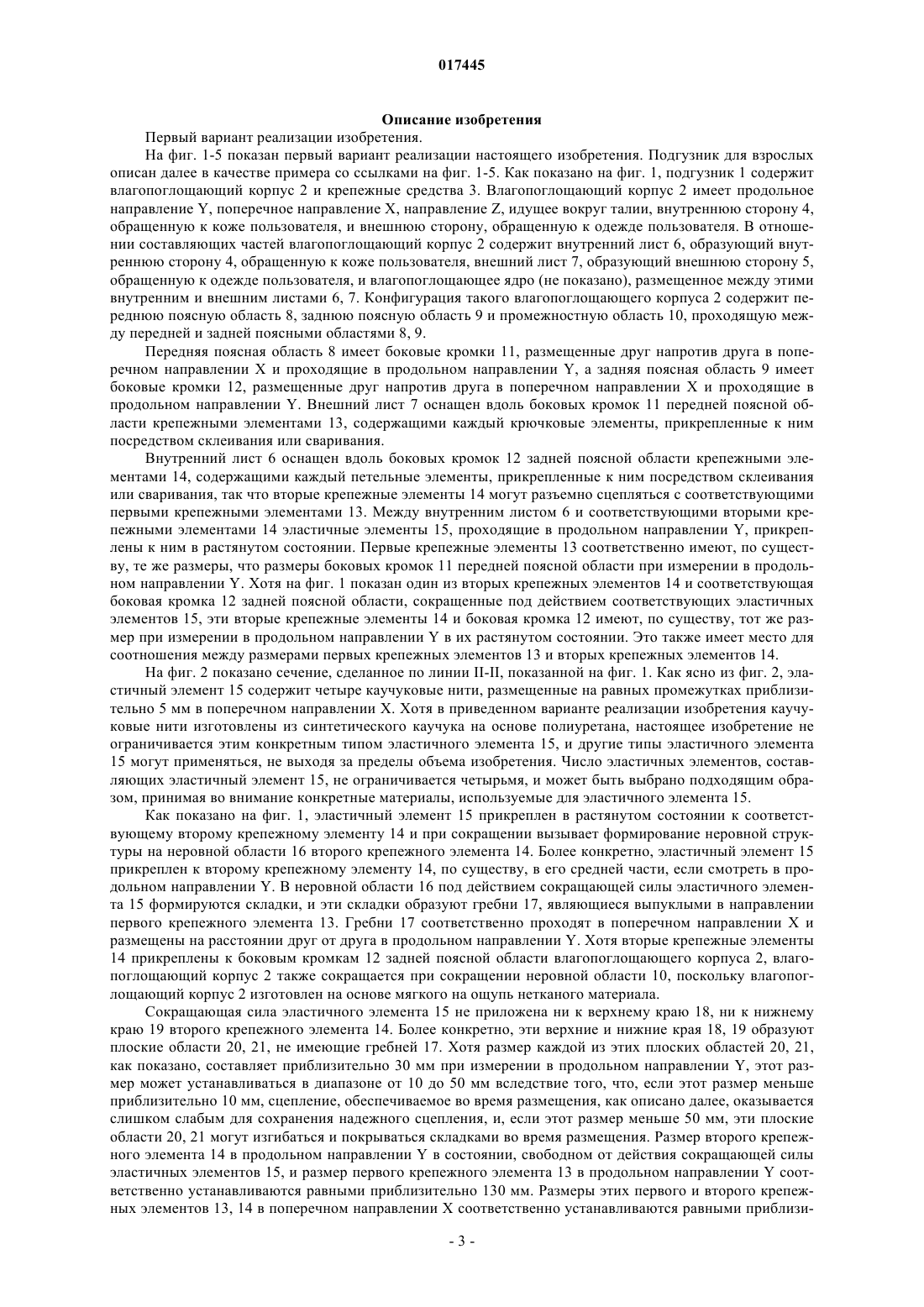

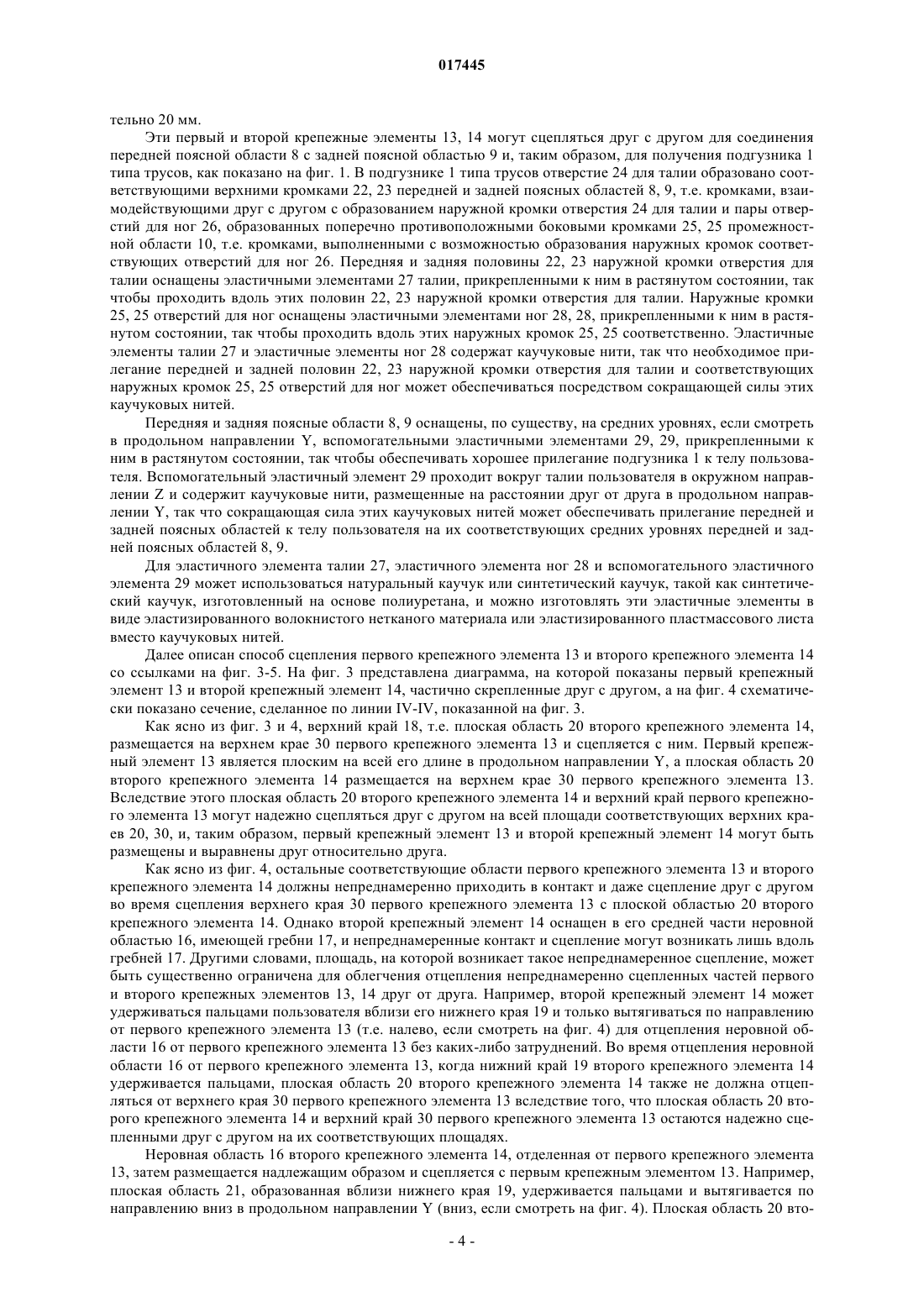

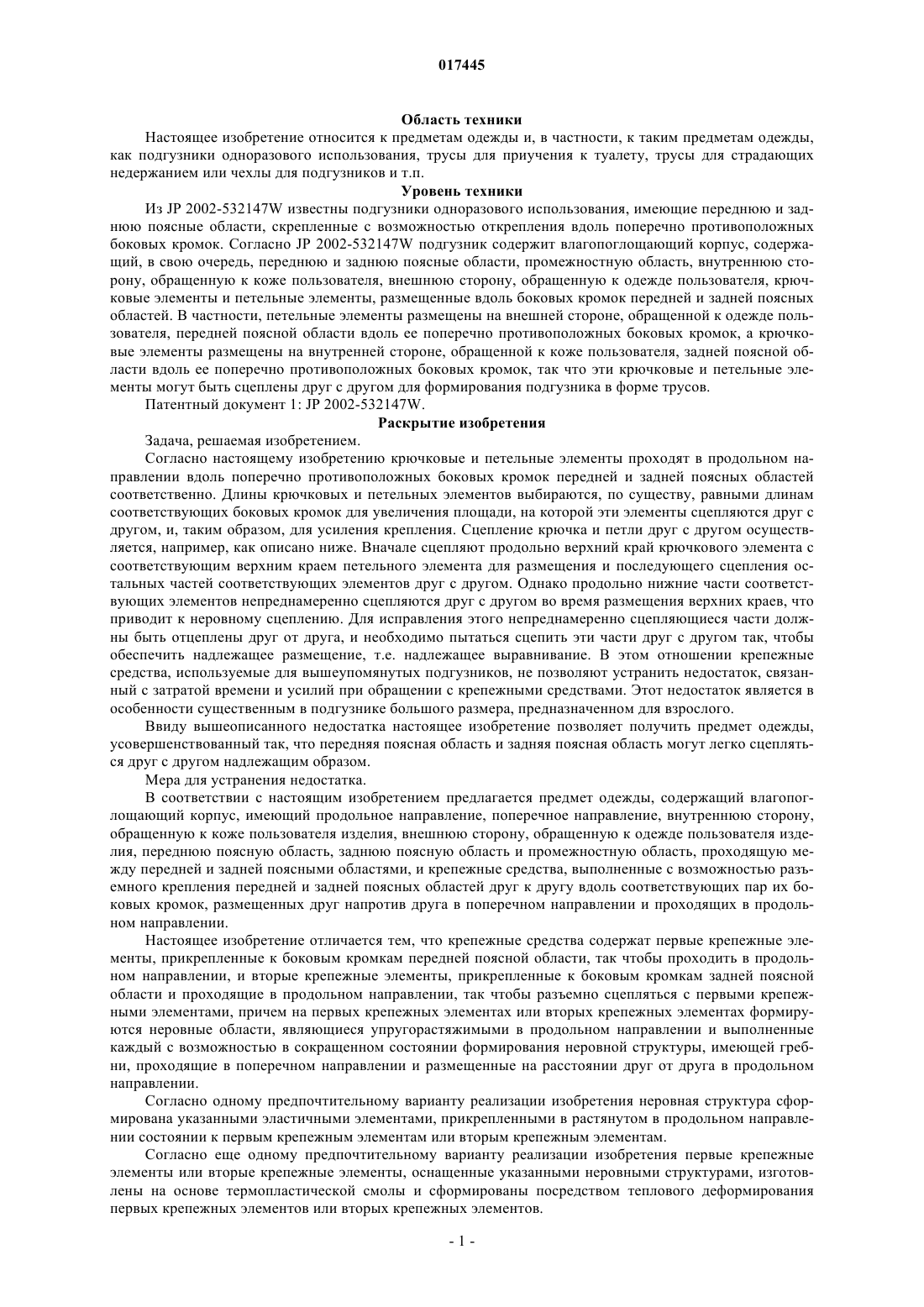

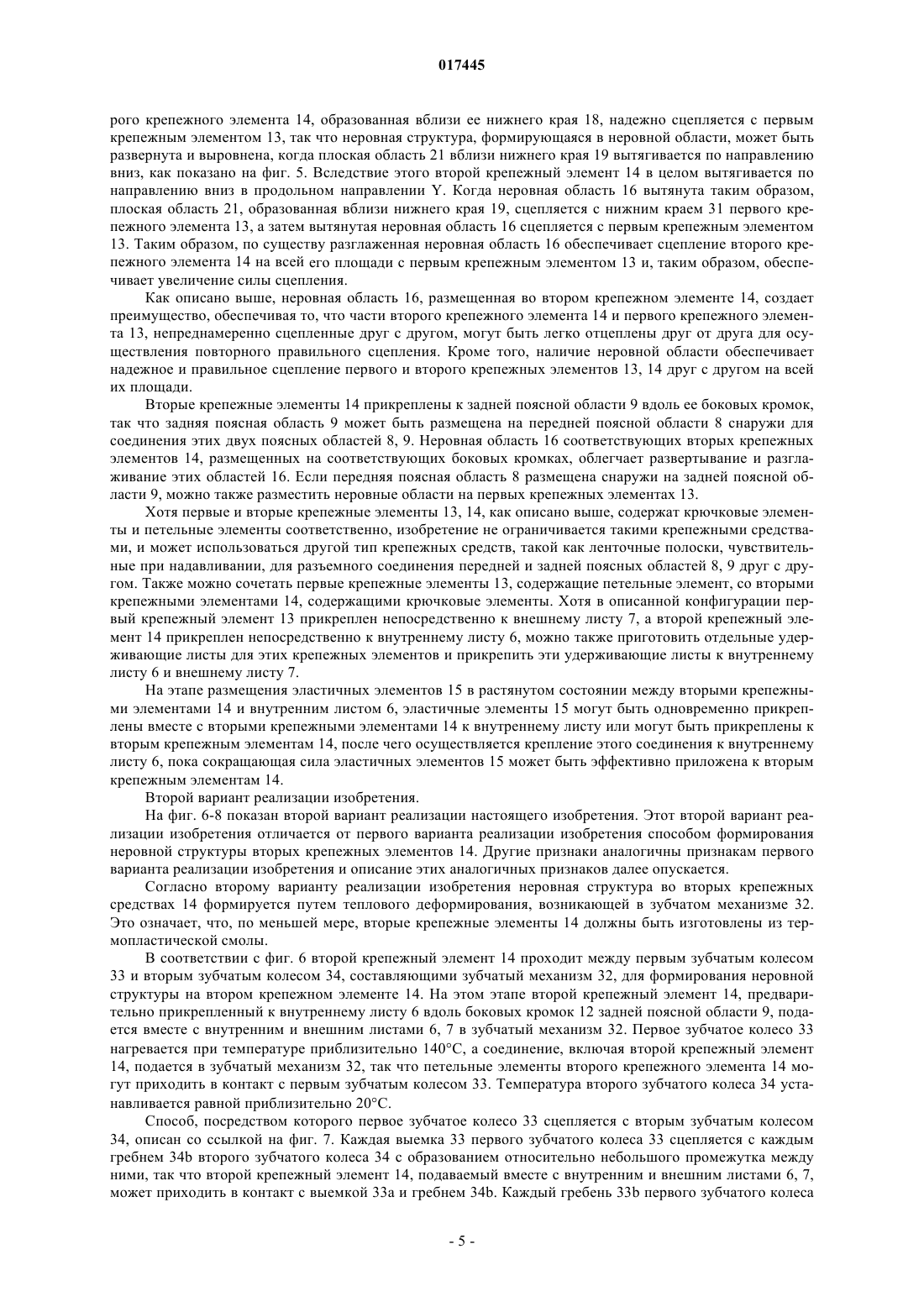

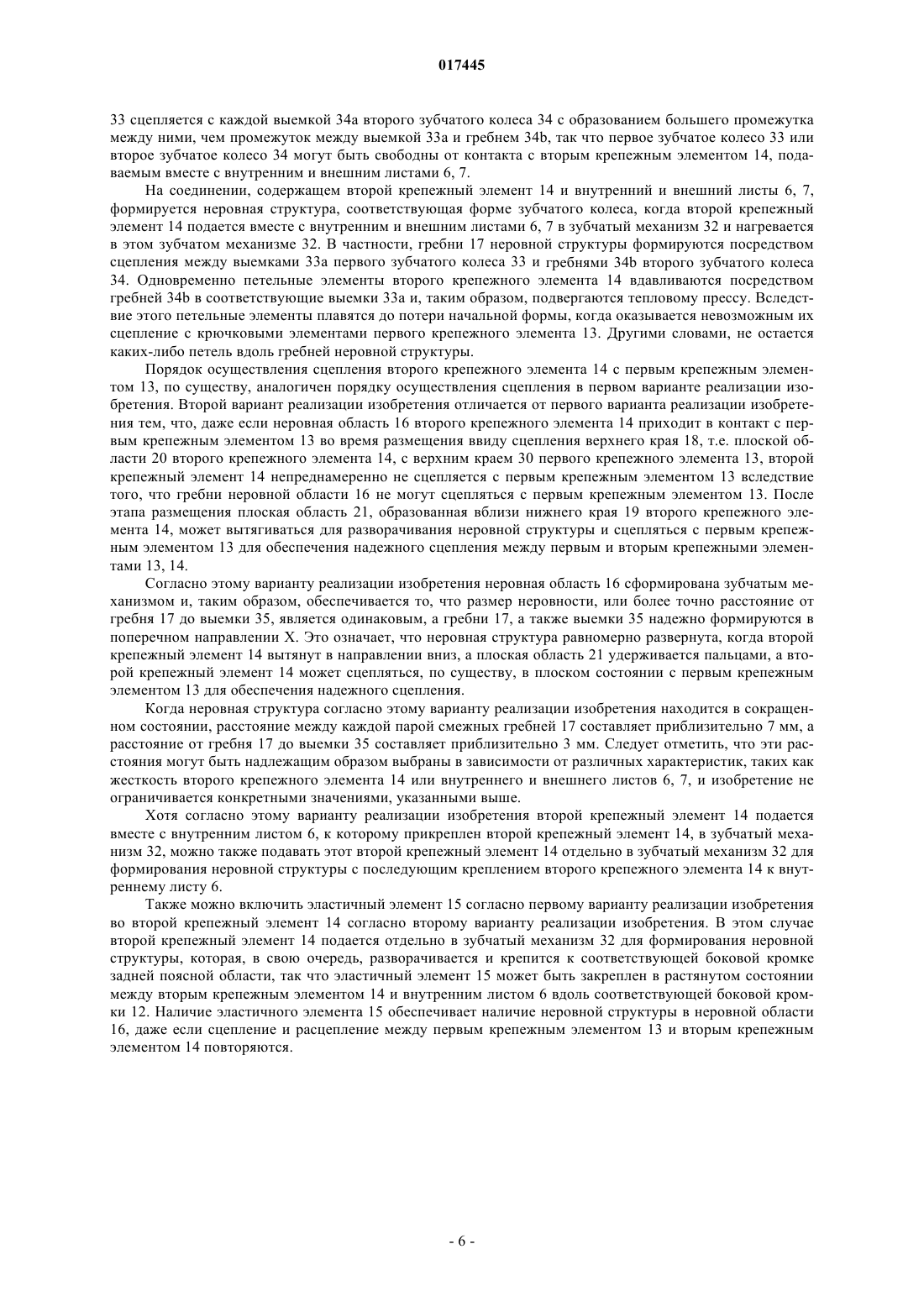

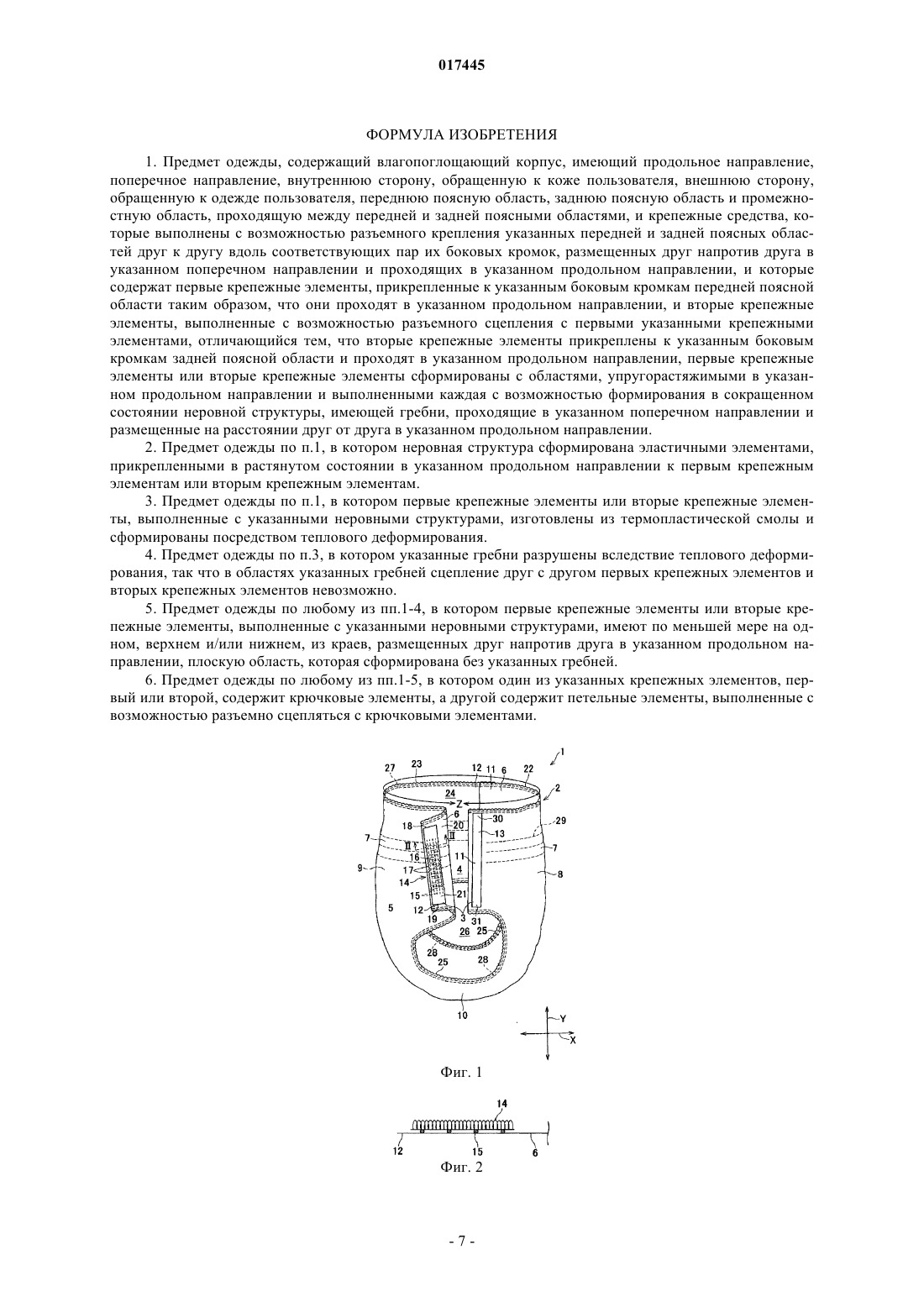

Задачей настоящего изобретения является создание предмета одежды, усовершенствованного так,что передняя и задняя поясные области могут легко сцепляться друг с другом надлежащим образом. Передняя поясная область 8 оснащена вдоль пары противоположных боковых кромок 11 первыми крепежными элементами 13, а задняя поясная область 9 оснащена вдоль пары противоположных боковых кромок 12 вторыми крепежными элементами 14, выполненными с возможностью сцепления с соответствующими крепежными элементами 13. На каждом из вторых крепежных элементов 14 формируется неровная структура, имеющая гребни 17, проходящие в поперечном направлении X на расстоянии друг от друга в продольном направлении Y. Даже когда неровная структура, сформированная неровной областью 16, сокращается, приходит в контакт и сцепляется с первым крепежным элементом 13, сила сцепления между неровной структурой и первым крепежным элементом 13 является весьма малой, и неровная структура может легко отцепляться от первого крепежного элемента 13. Неровная структура может быть развернута в продольном направлении Y и размещена в близком контакте с первым крепежным элементом 13 для получения надежного сцепления на возможно большей площади между выровненной неровной структурой и первым крепежным элементом 13. 017445 Область техники Настоящее изобретение относится к предметам одежды и, в частности, к таким предметам одежды,как подгузники одноразового использования, трусы для приучения к туалету, трусы для страдающих недержанием или чехлы для подгузников и т.п. Уровень техники Из JP 2002-532147W известны подгузники одноразового использования, имеющие переднюю и заднюю поясные области, скрепленные с возможностью открепления вдоль поперечно противоположных боковых кромок. Согласно JP 2002-532147W подгузник содержит влагопоглощающий корпус, содержащий, в свою очередь, переднюю и заднюю поясные области, промежностную область, внутреннюю сторону, обращенную к коже пользователя, внешнюю сторону, обращенную к одежде пользователя, крючковые элементы и петельные элементы, размещенные вдоль боковых кромок передней и задней поясных областей. В частности, петельные элементы размещены на внешней стороне, обращенной к одежде пользователя, передней поясной области вдоль ее поперечно противоположных боковых кромок, а крючковые элементы размещены на внутренней стороне, обращенной к коже пользователя, задней поясной области вдоль ее поперечно противоположных боковых кромок, так что эти крючковые и петельные элементы могут быть сцеплены друг с другом для формирования подгузника в форме трусов. Патентный документ 1: JP 2002-532147W. Раскрытие изобретения Задача, решаемая изобретением. Согласно настоящему изобретению крючковые и петельные элементы проходят в продольном направлении вдоль поперечно противоположных боковых кромок передней и задней поясных областей соответственно. Длины крючковых и петельных элементов выбираются, по существу, равными длинам соответствующих боковых кромок для увеличения площади, на которой эти элементы сцепляются друг с другом, и, таким образом, для усиления крепления. Сцепление крючка и петли друг с другом осуществляется, например, как описано ниже. Вначале сцепляют продольно верхний край крючкового элемента с соответствующим верхним краем петельного элемента для размещения и последующего сцепления остальных частей соответствующих элементов друг с другом. Однако продольно нижние части соответствующих элементов непреднамеренно сцепляются друг с другом во время размещения верхних краев, что приводит к неровному сцеплению. Для исправления этого непреднамеренно сцепляющиеся части должны быть отцеплены друг от друга, и необходимо пытаться сцепить эти части друг с другом так, чтобы обеспечить надлежащее размещение, т.е. надлежащее выравнивание. В этом отношении крепежные средства, используемые для вышеупомянутых подгузников, не позволяют устранить недостаток, связанный с затратой времени и усилий при обращении с крепежными средствами. Этот недостаток является в особенности существенным в подгузнике большого размера, предназначенном для взрослого. Ввиду вышеописанного недостатка настоящее изобретение позволяет получить предмет одежды,усовершенствованный так, что передняя поясная область и задняя поясная область могут легко сцепляться друг с другом надлежащим образом. Мера для устранения недостатка. В соответствии с настоящим изобретением предлагается предмет одежды, содержащий влагопоглощающий корпус, имеющий продольное направление, поперечное направление, внутреннюю сторону,обращенную к коже пользователя изделия, внешнюю сторону, обращенную к одежде пользователя изделия, переднюю поясную область, заднюю поясную область и промежностную область, проходящую между передней и задней поясными областями, и крепежные средства, выполненные с возможностью разъемного крепления передней и задней поясных областей друг к другу вдоль соответствующих пар их боковых кромок, размещенных друг напротив друга в поперечном направлении и проходящих в продольном направлении. Настоящее изобретение отличается тем, что крепежные средства содержат первые крепежные элементы, прикрепленные к боковым кромкам передней поясной области, так чтобы проходить в продольном направлении, и вторые крепежные элементы, прикрепленные к боковым кромкам задней поясной области и проходящие в продольном направлении, так чтобы разъемно сцепляться с первыми крепежными элементами, причем на первых крепежных элементах или вторых крепежных элементах формируются неровные области, являющиеся упругорастяжимыми в продольном направлении и выполненные каждый с возможностью в сокращенном состоянии формирования неровной структуры, имеющей гребни, проходящие в поперечном направлении и размещенные на расстоянии друг от друга в продольном направлении. Согласно одному предпочтительному варианту реализации изобретения неровная структура сформирована указанными эластичными элементами, прикрепленными в растянутом в продольном направлении состоянии к первым крепежным элементам или вторым крепежным элементам. Согласно еще одному предпочтительному варианту реализации изобретения первые крепежные элементы или вторые крепежные элементы, оснащенные указанными неровными структурами, изготовлены на основе термопластической смолы и сформированы посредством теплового деформирования первых крепежных элементов или вторых крепежных элементов.-1 017445 Согласно еще одному предпочтительному варианту реализации изобретения в результате теплового деформирования гребни оказываются разрушены, так что первые крепежные элементы и вторые крепежные элементы не могут далее сцепляться друг с другом. Согласно еще одному предпочтительному варианту реализации изобретения первый крепежный элемент или второй крепежный элемент, оснащенные указанными неровными структурами, имеют на одном, верхнем и/или нижнем, из указанных краев, размещенных друг напротив друга в продольном направлении, плоскую область, которая сформирована без указанных гребней. Согласно еще одному предпочтительному варианту реализации изобретения один из указанных крепежных элементов, первый или второй, содержит крючковые элементы, а другой содержит петельные элементы, выполненные с возможностью разъемно сцепляться с крючковыми элементами. Результат изобретения. На первом крепежном элементе или втором крепежном элементе формируется неровная структура,имеющая гребни, проходящие в поперечном направлении и размещенные на расстоянии друг от друга в продольном направлении, так что первый крепежный элемент и второй крепежный элемент могут непреднамеренно сцепляться друг с другом вдоль этих гребней, если неровная структура находится в сокращенном и сложенном состоянии. Однако такое сцепление является весьма слабым, и первый и второй крепежные элементы могут легко отцепляться друг от друга. После того как неровная структура развернута и выровнена, первый и второй крепежные элементы могут сцепляться друг с другом для обеспечения надежного и правильного сцепления на возможно большей площади. Гребни могут подвергаться тепловому вдавливанию для устранения возможности такого непреднамеренного сцепления и, таким образом, для облегчения повторной операции сцепления. На верхнем или нижнем крае первого крепежного элемента или второго крепежного элемента, оснащенных неровной структурой, формируется плоская область, не имеющая гребней. Благодаря этой специальной конфигурации плоская область может сцепляться первой с соответствующим крепежным элементом, после чего неровная структура может быть развернута и выровнена для получения сцепления между первым и вторым крепежными элементами на всей площади. Краткое описание чертежей На фиг. 1 представлено перспективное изображение первого варианта реализации подгузника в соответствии с первым аспектом настоящего изобретения. На фиг. 2 - сечение по линии II-II, показанной на фиг. 1. На фиг. 3 частично показаны передняя и задняя поясные области, частично сцепленные друг с другом. На фиг. 4 - схематический вид сечения по линии IV-IV, показанной на фиг. 3. На фиг. 5 схематично показаны передняя и задняя поясные области, частично сцепленные друг с другом. На фиг. 6 схематично показан второй вариант реализации изобретения в соответствии с первым аспектом настоящего изобретения. На фиг. 7 - увеличенный частичный вид, на котором проиллюстрирован механизм сцепления. На фиг. 8 - увеличенный частичный вид, на котором проиллюстрирован второй вариант реализации в соответствии с настоящим изобретением. Идентификация ссылочных номеров, используемых на чертежах: 1 - подгузник; 2 - влагопоглощающий корпус; 3 - крепежные средства; 4 - внутренняя сторона; 5 - внешняя сторона; 6 - покрывающий лист; 7 - влагопоглощающая структура; 8 - передняя поясная область; 9 - задняя поясная область; 10 - промежностная область; 11 - боковая кромка; 12 - боковая кромка; 13 - первый крепежный элемент; 14 - второй крепежный элемент; 15 - эластичный элемент; 16 - неровная область; 17 - гребень; 18 - верхний край; 19 - нижний край; 20 - плоская область; 21 - плоская область.-2 017445 Описание изобретения Первый вариант реализации изобретения. На фиг. 1-5 показан первый вариант реализации настоящего изобретения. Подгузник для взрослых описан далее в качестве примера со ссылками на фиг. 1-5. Как показано на фиг. 1, подгузник 1 содержит влагопоглощающий корпус 2 и крепежные средства 3. Влагопоглощающий корпус 2 имеет продольное направление Y, поперечное направление X, направление Z, идущее вокруг талии, внутреннюю сторону 4,обращенную к коже пользователя, и внешнюю сторону, обращенную к одежде пользователя. В отношении составляющих частей влагопоглощающий корпус 2 содержит внутренний лист 6, образующий внутреннюю сторону 4, обращенную к коже пользователя, внешний лист 7, образующий внешнюю сторону 5,обращенную к одежде пользователя, и влагопоглощающее ядро (не показано), размещенное между этими внутренним и внешним листами 6, 7. Конфигурация такого влагопоглощающего корпуса 2 содержит переднюю поясную область 8, заднюю поясную область 9 и промежностную область 10, проходящую между передней и задней поясными областями 8, 9. Передняя поясная область 8 имеет боковые кромки 11, размещенные друг напротив друга в поперечном направлении X и проходящие в продольном направлении Y, а задняя поясная область 9 имеет боковые кромки 12, размещенные друг напротив друга в поперечном направлении X и проходящие в продольном направлении Y. Внешний лист 7 оснащен вдоль боковых кромок 11 передней поясной области крепежными элементами 13, содержащими каждый крючковые элементы, прикрепленные к ним посредством склеивания или сваривания. Внутренний лист 6 оснащен вдоль боковых кромок 12 задней поясной области крепежными элементами 14, содержащими каждый петельные элементы, прикрепленные к ним посредством склеивания или сваривания, так что вторые крепежные элементы 14 могут разъемно сцепляться с соответствующими первыми крепежными элементами 13. Между внутренним листом 6 и соответствующими вторыми крепежными элементами 14 эластичные элементы 15, проходящие в продольном направлении Y, прикреплены к ним в растянутом состоянии. Первые крепежные элементы 13 соответственно имеют, по существу, те же размеры, что размеры боковых кромок 11 передней поясной области при измерении в продольном направлении Y. Хотя на фиг. 1 показан один из вторых крепежных элементов 14 и соответствующая боковая кромка 12 задней поясной области, сокращенные под действием соответствующих эластичных элементов 15, эти вторые крепежные элементы 14 и боковая кромка 12 имеют, по существу, тот же размер при измерении в продольном направлении Y в их растянутом состоянии. Это также имеет место для соотношения между размерами первых крепежных элементов 13 и вторых крепежных элементов 14. На фиг. 2 показано сечение, сделанное по линии II-II, показанной на фиг. 1. Как ясно из фиг. 2, эластичный элемент 15 содержит четыре каучуковые нити, размещенные на равных промежутках приблизительно 5 мм в поперечном направлении X. Хотя в приведенном варианте реализации изобретения каучуковые нити изготовлены из синтетического каучука на основе полиуретана, настоящее изобретение не ограничивается этим конкретным типом эластичного элемента 15, и другие типы эластичного элемента 15 могут применяться, не выходя за пределы объема изобретения. Число эластичных элементов, составляющих эластичный элемент 15, не ограничивается четырьмя, и может быть выбрано подходящим образом, принимая во внимание конкретные материалы, используемые для эластичного элемента 15. Как показано на фиг. 1, эластичный элемент 15 прикреплен в растянутом состоянии к соответствующему второму крепежному элементу 14 и при сокращении вызывает формирование неровной структуры на неровной области 16 второго крепежного элемента 14. Более конкретно, эластичный элемент 15 прикреплен к второму крепежному элементу 14, по существу, в его средней части, если смотреть в продольном направлении Y. В неровной области 16 под действием сокращающей силы эластичного элемента 15 формируются складки, и эти складки образуют гребни 17, являющиеся выпуклыми в направлении первого крепежного элемента 13. Гребни 17 соответственно проходят в поперечном направлении X и размещены на расстоянии друг от друга в продольном направлении Y. Хотя вторые крепежные элементы 14 прикреплены к боковым кромкам 12 задней поясной области влагопоглощающего корпуса 2, влагопоглощающий корпус 2 также сокращается при сокращении неровной области 10, поскольку влагопоглощающий корпус 2 изготовлен на основе мягкого на ощупь нетканого материала. Сокращающая сила эластичного элемента 15 не приложена ни к верхнему краю 18, ни к нижнему краю 19 второго крепежного элемента 14. Более конкретно, эти верхние и нижние края 18, 19 образуют плоские области 20, 21, не имеющие гребней 17. Хотя размер каждой из этих плоских областей 20, 21,как показано, составляет приблизительно 30 мм при измерении в продольном направлении Y, этот размер может устанавливаться в диапазоне от 10 до 50 мм вследствие того, что, если этот размер меньше приблизительно 10 мм, сцепление, обеспечиваемое во время размещения, как описано далее, оказывается слишком слабым для сохранения надежного сцепления, и, если этот размер меньше 50 мм, эти плоские области 20, 21 могут изгибаться и покрываться складками во время размещения. Размер второго крепежного элемента 14 в продольном направлении Y в состоянии, свободном от действия сокращающей силы эластичных элементов 15, и размер первого крепежного элемента 13 в продольном направлении Y соответственно устанавливаются равными приблизительно 130 мм. Размеры этих первого и второго крепежных элементов 13, 14 в поперечном направлении X соответственно устанавливаются равными приблизи-3 017445 тельно 20 мм. Эти первый и второй крепежные элементы 13, 14 могут сцепляться друг с другом для соединения передней поясной области 8 с задней поясной областью 9 и, таким образом, для получения подгузника 1 типа трусов, как показано на фиг. 1. В подгузнике 1 типа трусов отверстие 24 для талии образовано соответствующими верхними кромками 22, 23 передней и задней поясных областей 8, 9, т.е. кромками, взаимодействующими друг с другом с образованием наружной кромки отверстия 24 для талии и пары отверстий для ног 26, образованных поперечно противоположными боковыми кромками 25, 25 промежностной области 10, т.е. кромками, выполненными с возможностью образования наружных кромок соответствующих отверстий для ног 26. Передняя и задняя половины 22, 23 наружной кромки отверстия для талии оснащены эластичными элементами 27 талии, прикрепленными к ним в растянутом состоянии, так чтобы проходить вдоль этих половин 22, 23 наружной кромки отверстия для талии. Наружные кромки 25, 25 отверстий для ног оснащены эластичными элементами ног 28, 28, прикрепленными к ним в растянутом состоянии, так чтобы проходить вдоль этих наружных кромок 25, 25 соответственно. Эластичные элементы талии 27 и эластичные элементы ног 28 содержат каучуковые нити, так что необходимое прилегание передней и задней половин 22, 23 наружной кромки отверстия для талии и соответствующих наружных кромок 25, 25 отверстий для ног может обеспечиваться посредством сокращающей силы этих каучуковых нитей. Передняя и задняя поясные области 8, 9 оснащены, по существу, на средних уровнях, если смотреть в продольном направлении Y, вспомогательными эластичными элементами 29, 29, прикрепленными к ним в растянутом состоянии, так чтобы обеспечивать хорошее прилегание подгузника 1 к телу пользователя. Вспомогательный эластичный элемент 29 проходит вокруг талии пользователя в окружном направлении Z и содержит каучуковые нити, размещенные на расстоянии друг от друга в продольном направлении Y, так что сокращающая сила этих каучуковых нитей может обеспечивать прилегание передней и задней поясных областей к телу пользователя на их соответствующих средних уровнях передней и задней поясных областей 8, 9. Для эластичного элемента талии 27, эластичного элемента ног 28 и вспомогательного эластичного элемента 29 может использоваться натуральный каучук или синтетический каучук, такой как синтетический каучук, изготовленный на основе полиуретана, и можно изготовлять эти эластичные элементы в виде эластизированного волокнистого нетканого материала или эластизированного пластмассового листа вместо каучуковых нитей. Далее описан способ сцепления первого крепежного элемента 13 и второго крепежного элемента 14 со ссылками на фиг. 3-5. На фиг. 3 представлена диаграмма, на которой показаны первый крепежный элемент 13 и второй крепежный элемент 14, частично скрепленные друг с другом, а на фиг. 4 схематически показано сечение, сделанное по линии IV-IV, показанной на фиг. 3. Как ясно из фиг. 3 и 4, верхний край 18, т.е. плоская область 20 второго крепежного элемента 14,размещается на верхнем крае 30 первого крепежного элемента 13 и сцепляется с ним. Первый крепежный элемент 13 является плоским на всей его длине в продольном направлении Y, а плоская область 20 второго крепежного элемента 14 размещается на верхнем крае 30 первого крепежного элемента 13. Вследствие этого плоская область 20 второго крепежного элемента 14 и верхний край первого крепежного элемента 13 могут надежно сцепляться друг с другом на всей площади соответствующих верхних краев 20, 30, и, таким образом, первый крепежный элемент 13 и второй крепежный элемент 14 могут быть размещены и выравнены друг относительно друга. Как ясно из фиг. 4, остальные соответствующие области первого крепежного элемента 13 и второго крепежного элемента 14 должны непреднамеренно приходить в контакт и даже сцепление друг с другом во время сцепления верхнего края 30 первого крепежного элемента 13 с плоской областью 20 второго крепежного элемента 14. Однако второй крепежный элемент 14 оснащен в его средней части неровной областью 16, имеющей гребни 17, и непреднамеренные контакт и сцепление могут возникать лишь вдоль гребней 17. Другими словами, площадь, на которой возникает такое непреднамеренное сцепление, может быть существенно ограничена для облегчения отцепления непреднамеренно сцепленных частей первого и второго крепежных элементов 13, 14 друг от друга. Например, второй крепежный элемент 14 может удерживаться пальцами пользователя вблизи его нижнего края 19 и только вытягиваться по направлению от первого крепежного элемента 13 (т.е. налево, если смотреть на фиг. 4) для отцепления неровной области 16 от первого крепежного элемента 13 без каких-либо затруднений. Во время отцепления неровной области 16 от первого крепежного элемента 13, когда нижний край 19 второго крепежного элемента 14 удерживается пальцами, плоская область 20 второго крепежного элемента 14 также не должна отцепляться от верхнего края 30 первого крепежного элемента 13 вследствие того, что плоская область 20 второго крепежного элемента 14 и верхний край 30 первого крепежного элемента 13 остаются надежно сцепленными друг с другом на их соответствующих площадях. Неровная область 16 второго крепежного элемента 14, отделенная от первого крепежного элемента 13, затем размещается надлежащим образом и сцепляется с первым крепежным элементом 13. Например,плоская область 21, образованная вблизи нижнего края 19, удерживается пальцами и вытягивается по направлению вниз в продольном направлении Y (вниз, если смотреть на фиг. 4). Плоская область 20 вто-4 017445 рого крепежного элемента 14, образованная вблизи ее нижнего края 18, надежно сцепляется с первым крепежным элементом 13, так что неровная структура, формирующаяся в неровной области, может быть развернута и выровнена, когда плоская область 21 вблизи нижнего края 19 вытягивается по направлению вниз, как показано на фиг. 5. Вследствие этого второй крепежный элемент 14 в целом вытягивается по направлению вниз в продольном направлении Y. Когда неровная область 16 вытянута таким образом,плоская область 21, образованная вблизи нижнего края 19, сцепляется с нижним краем 31 первого крепежного элемента 13, а затем вытянутая неровная область 16 сцепляется с первым крепежным элементом 13. Таким образом, по существу разглаженная неровная область 16 обеспечивает сцепление второго крепежного элемента 14 на всей его площади с первым крепежным элементом 13 и, таким образом, обеспечивает увеличение силы сцепления. Как описано выше, неровная область 16, размещенная во втором крепежном элементе 14, создает преимущество, обеспечивая то, что части второго крепежного элемента 14 и первого крепежного элемента 13, непреднамеренно сцепленные друг с другом, могут быть легко отцеплены друг от друга для осуществления повторного правильного сцепления. Кроме того, наличие неровной области обеспечивает надежное и правильное сцепление первого и второго крепежных элементов 13, 14 друг с другом на всей их площади. Вторые крепежные элементы 14 прикреплены к задней поясной области 9 вдоль ее боковых кромок,так что задняя поясная область 9 может быть размещена на передней поясной области 8 снаружи для соединения этих двух поясных областей 8, 9. Неровная область 16 соответствующих вторых крепежных элементов 14, размещенных на соответствующих боковых кромках, облегчает развертывание и разглаживание этих областей 16. Если передняя поясная область 8 размещена снаружи на задней поясной области 9, можно также разместить неровные области на первых крепежных элементах 13. Хотя первые и вторые крепежные элементы 13, 14, как описано выше, содержат крючковые элементы и петельные элементы соответственно, изобретение не ограничивается такими крепежными средствами, и может использоваться другой тип крепежных средств, такой как ленточные полоски, чувствительные при надавливании, для разъемного соединения передней и задней поясных областей 8, 9 друг с другом. Также можно сочетать первые крепежные элементы 13, содержащие петельные элемент, со вторыми крепежными элементами 14, содержащими крючковые элементы. Хотя в описанной конфигурации первый крепежный элемент 13 прикреплен непосредственно к внешнему листу 7, а второй крепежный элемент 14 прикреплен непосредственно к внутреннему листу 6, можно также приготовить отдельные удерживающие листы для этих крепежных элементов и прикрепить эти удерживающие листы к внутреннему листу 6 и внешнему листу 7. На этапе размещения эластичных элементов 15 в растянутом состоянии между вторыми крепежными элементами 14 и внутренним листом 6, эластичные элементы 15 могут быть одновременно прикреплены вместе с вторыми крепежными элементами 14 к внутреннему листу или могут быть прикреплены к вторым крепежным элементам 14, после чего осуществляется крепление этого соединения к внутреннему листу 6, пока сокращающая сила эластичных элементов 15 может быть эффективно приложена к вторым крепежным элементам 14. Второй вариант реализации изобретения. На фиг. 6-8 показан второй вариант реализации настоящего изобретения. Этот второй вариант реализации изобретения отличается от первого варианта реализации изобретения способом формирования неровной структуры вторых крепежных элементов 14. Другие признаки аналогичны признакам первого варианта реализации изобретения и описание этих аналогичных признаков далее опускается. Согласно второму варианту реализации изобретения неровная структура во вторых крепежных средствах 14 формируется путем теплового деформирования, возникающей в зубчатом механизме 32. Это означает, что, по меньшей мере, вторые крепежные элементы 14 должны быть изготовлены из термопластической смолы. В соответствии с фиг. 6 второй крепежный элемент 14 проходит между первым зубчатым колесом 33 и вторым зубчатым колесом 34, составляющими зубчатый механизм 32, для формирования неровной структуры на втором крепежном элементе 14. На этом этапе второй крепежный элемент 14, предварительно прикрепленный к внутреннему листу 6 вдоль боковых кромок 12 задней поясной области 9, подается вместе с внутренним и внешним листами 6, 7 в зубчатый механизм 32. Первое зубчатое колесо 33 нагревается при температуре приблизительно 140 С, а соединение, включая второй крепежный элемент 14, подается в зубчатый механизм 32, так что петельные элементы второго крепежного элемента 14 могут приходить в контакт с первым зубчатым колесом 33. Температура второго зубчатого колеса 34 устанавливается равной приблизительно 20 С. Способ, посредством которого первое зубчатое колесо 33 сцепляется с вторым зубчатым колесом 34, описан со ссылкой на фиг. 7. Каждая выемка 33 первого зубчатого колеса 33 сцепляется с каждым гребнем 34b второго зубчатого колеса 34 с образованием относительно небольшого промежутка между ними, так что второй крепежный элемент 14, подаваемый вместе с внутренним и внешним листами 6, 7,может приходить в контакт с выемкой 33 а и гребнем 34b. Каждый гребень 33b первого зубчатого колеса-5 017445 33 сцепляется с каждой выемкой 34 а второго зубчатого колеса 34 с образованием большего промежутка между ними, чем промежуток между выемкой 33 а и гребнем 34b, так что первое зубчатое колесо 33 или второе зубчатое колесо 34 могут быть свободны от контакта с вторым крепежным элементом 14, подаваемым вместе с внутренним и внешним листами 6, 7. На соединении, содержащем второй крепежный элемент 14 и внутренний и внешний листы 6, 7,формируется неровная структура, соответствующая форме зубчатого колеса, когда второй крепежный элемент 14 подается вместе с внутренним и внешним листами 6, 7 в зубчатый механизм 32 и нагревается в этом зубчатом механизме 32. В частности, гребни 17 неровной структуры формируются посредством сцепления между выемками 33 а первого зубчатого колеса 33 и гребнями 34b второго зубчатого колеса 34. Одновременно петельные элементы второго крепежного элемента 14 вдавливаются посредством гребней 34b в соответствующие выемки 33 а и, таким образом, подвергаются тепловому прессу. Вследствие этого петельные элементы плавятся до потери начальной формы, когда оказывается невозможным их сцепление с крючковыми элементами первого крепежного элемента 13. Другими словами, не остается каких-либо петель вдоль гребней неровной структуры. Порядок осуществления сцепления второго крепежного элемента 14 с первым крепежным элементом 13, по существу, аналогичен порядку осуществления сцепления в первом варианте реализации изобретения. Второй вариант реализации изобретения отличается от первого варианта реализации изобретения тем, что, даже если неровная область 16 второго крепежного элемента 14 приходит в контакт с первым крепежным элементом 13 во время размещения ввиду сцепления верхнего края 18, т.е. плоской области 20 второго крепежного элемента 14, с верхним краем 30 первого крепежного элемента 13, второй крепежный элемент 14 непреднамеренно не сцепляется с первым крепежным элементом 13 вследствие того, что гребни неровной области 16 не могут сцепляться с первым крепежным элементом 13. После этапа размещения плоская область 21, образованная вблизи нижнего края 19 второго крепежного элемента 14, может вытягиваться для разворачивания неровной структуры и сцепляться с первым крепежным элементом 13 для обеспечения надежного сцепления между первым и вторым крепежными элементами 13, 14. Согласно этому варианту реализации изобретения неровная область 16 сформирована зубчатым механизмом и, таким образом, обеспечивается то, что размер неровности, или более точно расстояние от гребня 17 до выемки 35, является одинаковым, а гребни 17, а также выемки 35 надежно формируются в поперечном направлении X. Это означает, что неровная структура равномерно развернута, когда второй крепежный элемент 14 вытянут в направлении вниз, а плоская область 21 удерживается пальцами, а второй крепежный элемент 14 может сцепляться, по существу, в плоском состоянии с первым крепежным элементом 13 для обеспечения надежного сцепления. Когда неровная структура согласно этому варианту реализации изобретения находится в сокращенном состоянии, расстояние между каждой парой смежных гребней 17 составляет приблизительно 7 мм, а расстояние от гребня 17 до выемки 35 составляет приблизительно 3 мм. Следует отметить, что эти расстояния могут быть надлежащим образом выбраны в зависимости от различных характеристик, таких как жесткость второго крепежного элемента 14 или внутреннего и внешнего листов 6, 7, и изобретение не ограничивается конкретными значениями, указанными выше. Хотя согласно этому варианту реализации изобретения второй крепежный элемент 14 подается вместе с внутренним листом 6, к которому прикреплен второй крепежный элемент 14, в зубчатый механизм 32, можно также подавать этот второй крепежный элемент 14 отдельно в зубчатый механизм 32 для формирования неровной структуры с последующим креплением второго крепежного элемента 14 к внутреннему листу 6. Также можно включить эластичный элемент 15 согласно первому варианту реализации изобретения во второй крепежный элемент 14 согласно второму варианту реализации изобретения. В этом случае второй крепежный элемент 14 подается отдельно в зубчатый механизм 32 для формирования неровной структуры, которая, в свою очередь, разворачивается и крепится к соответствующей боковой кромке задней поясной области, так что эластичный элемент 15 может быть закреплен в растянутом состоянии между вторым крепежным элементом 14 и внутренним листом 6 вдоль соответствующей боковой кромки 12. Наличие эластичного элемента 15 обеспечивает наличие неровной структуры в неровной области 16, даже если сцепление и расцепление между первым крепежным элементом 13 и вторым крепежным элементом 14 повторяются. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Предмет одежды, содержащий влагопоглощающий корпус, имеющий продольное направление,поперечное направление, внутреннюю сторону, обращенную к коже пользователя, внешнюю сторону,обращенную к одежде пользователя, переднюю поясную область, заднюю поясную область и промежностную область, проходящую между передней и задней поясными областями, и крепежные средства, которые выполнены с возможностью разъемного крепления указанных передней и задней поясных областей друг к другу вдоль соответствующих пар их боковых кромок, размещенных друг напротив друга в указанном поперечном направлении и проходящих в указанном продольном направлении, и которые содержат первые крепежные элементы, прикрепленные к указанным боковым кромкам передней поясной области таким образом, что они проходят в указанном продольном направлении, и вторые крепежные элементы, выполненные с возможностью разъемного сцепления с первыми указанными крепежными элементами, отличающийся тем, что вторые крепежные элементы прикреплены к указанным боковым кромкам задней поясной области и проходят в указанном продольном направлении, первые крепежные элементы или вторые крепежные элементы сформированы с областями, упругорастяжимыми в указанном продольном направлении и выполненными каждая с возможностью формирования в сокращенном состоянии неровной структуры, имеющей гребни, проходящие в указанном поперечном направлении и размещенные на расстоянии друг от друга в указанном продольном направлении. 2. Предмет одежды по п.1, в котором неровная структура сформирована эластичными элементами,прикрепленными в растянутом состоянии в указанном продольном направлении к первым крепежным элементам или вторым крепежным элементам. 3. Предмет одежды по п.1, в котором первые крепежные элементы или вторые крепежные элементы, выполненные с указанными неровными структурами, изготовлены из термопластической смолы и сформированы посредством теплового деформирования. 4. Предмет одежды по п.3, в котором указанные гребни разрушены вследствие теплового деформирования, так что в областях указанных гребней сцепление друг с другом первых крепежных элементов и вторых крепежных элементов невозможно. 5. Предмет одежды по любому из пп.1-4, в котором первые крепежные элементы или вторые крепежные элементы, выполненные с указанными неровными структурами, имеют по меньшей мере на одном, верхнем и/или нижнем, из краев, размещенных друг напротив друга в указанном продольном направлении, плоскую область, которая сформирована без указанных гребней. 6. Предмет одежды по любому из пп.1-5, в котором один из указанных крепежных элементов, первый или второй, содержит крючковые элементы, а другой содержит петельные элементы, выполненные с возможностью разъемно сцепляться с крючковыми элементами.
