Поглощающий предмет одежды и способ его получения

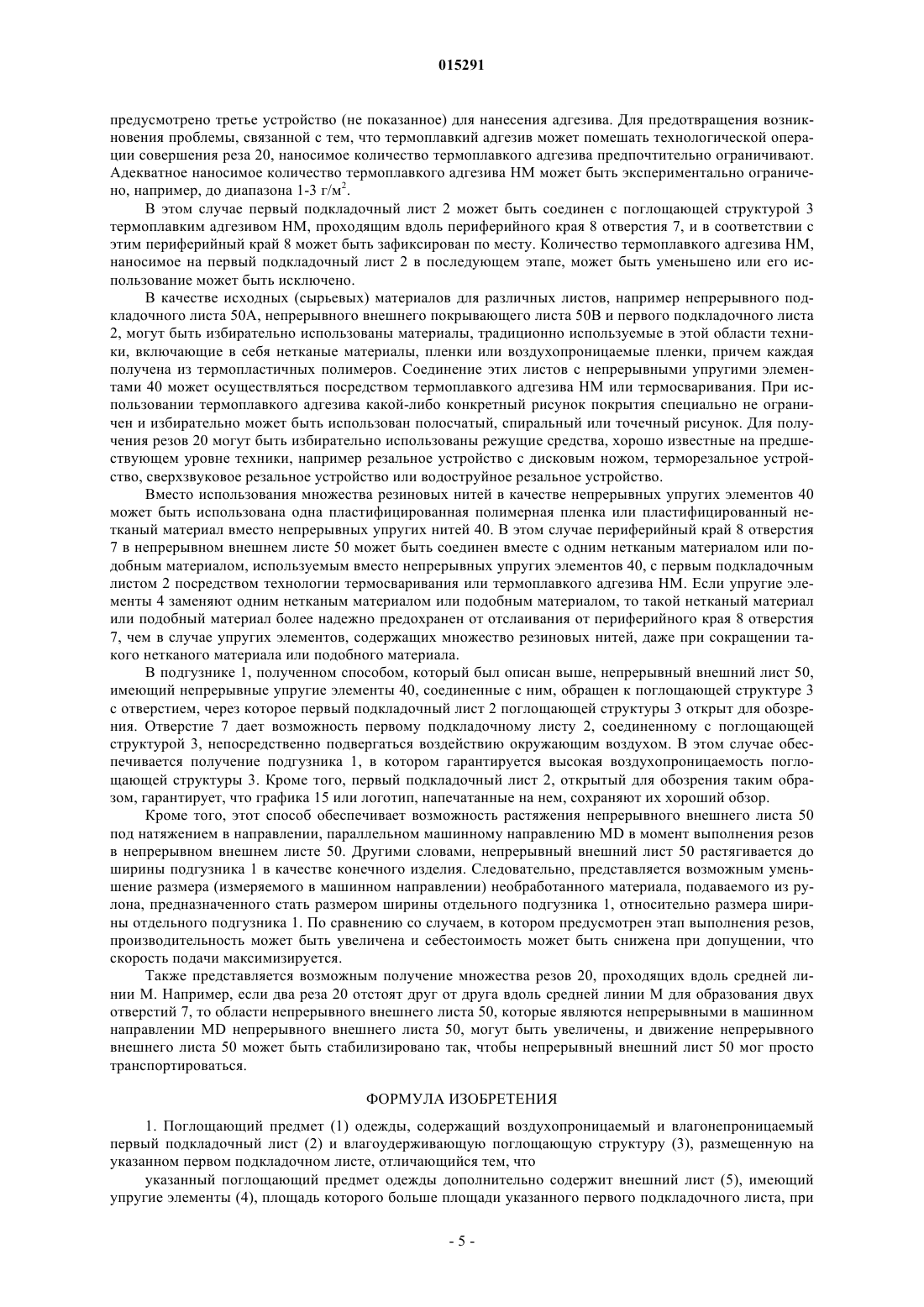

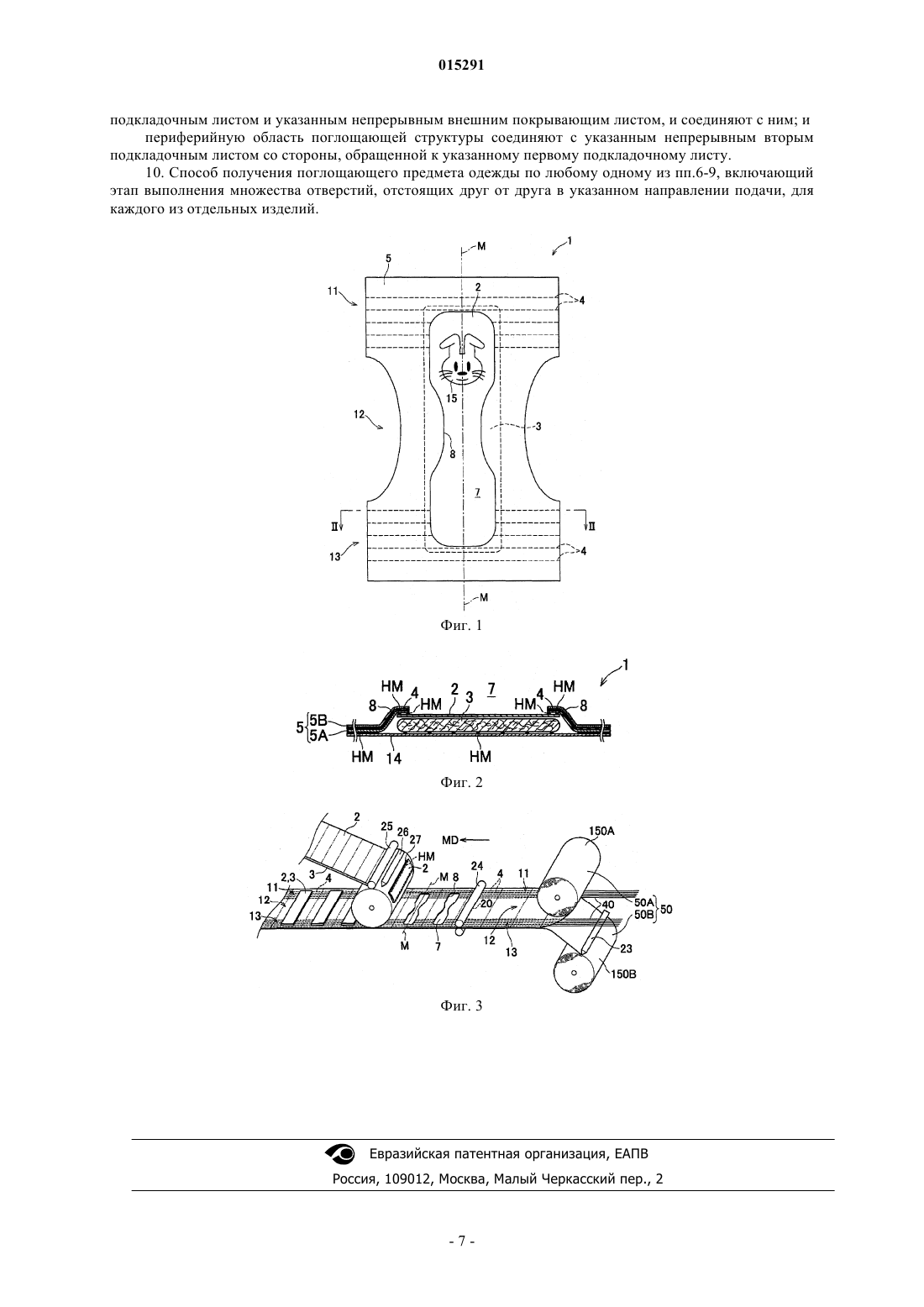

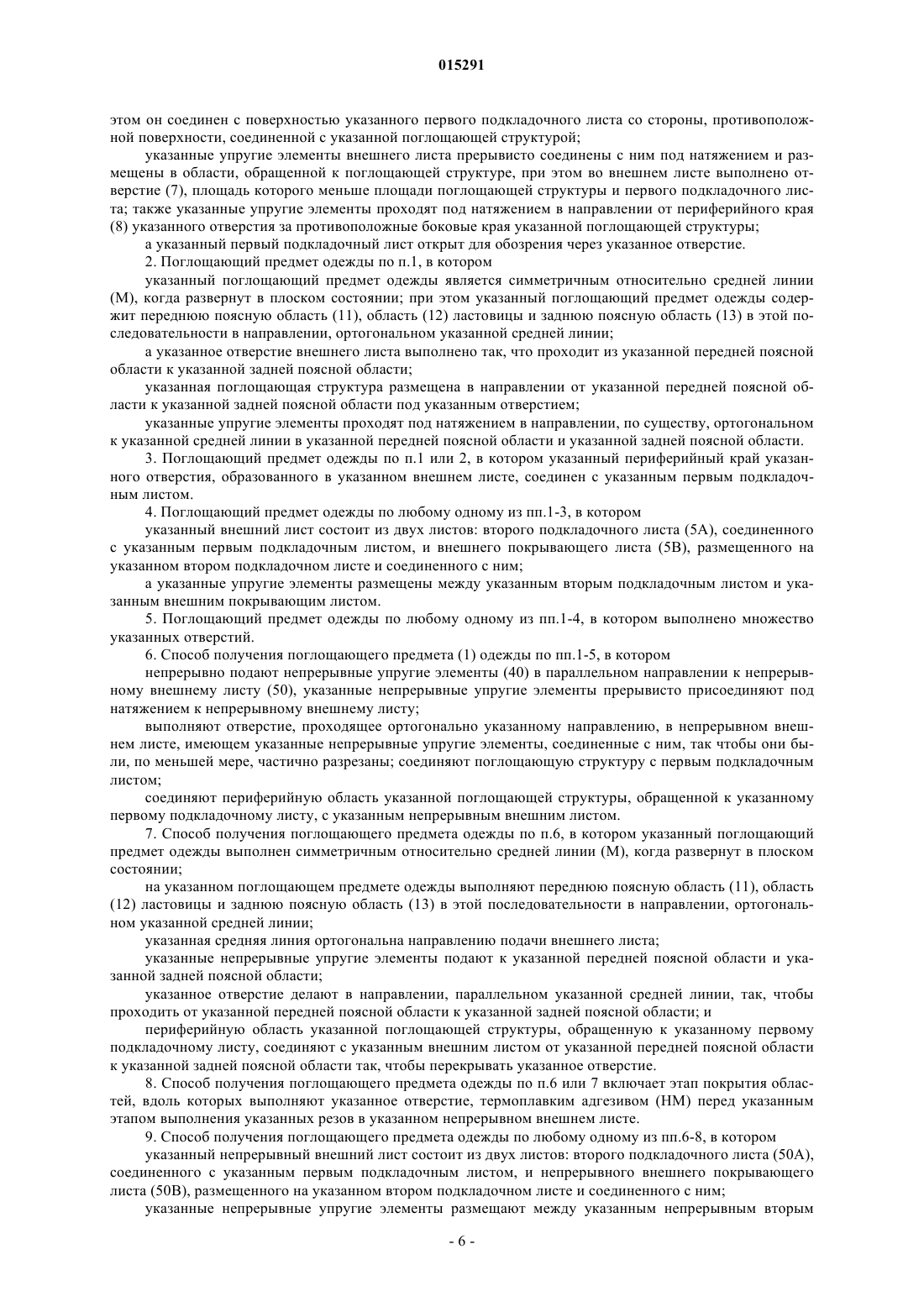

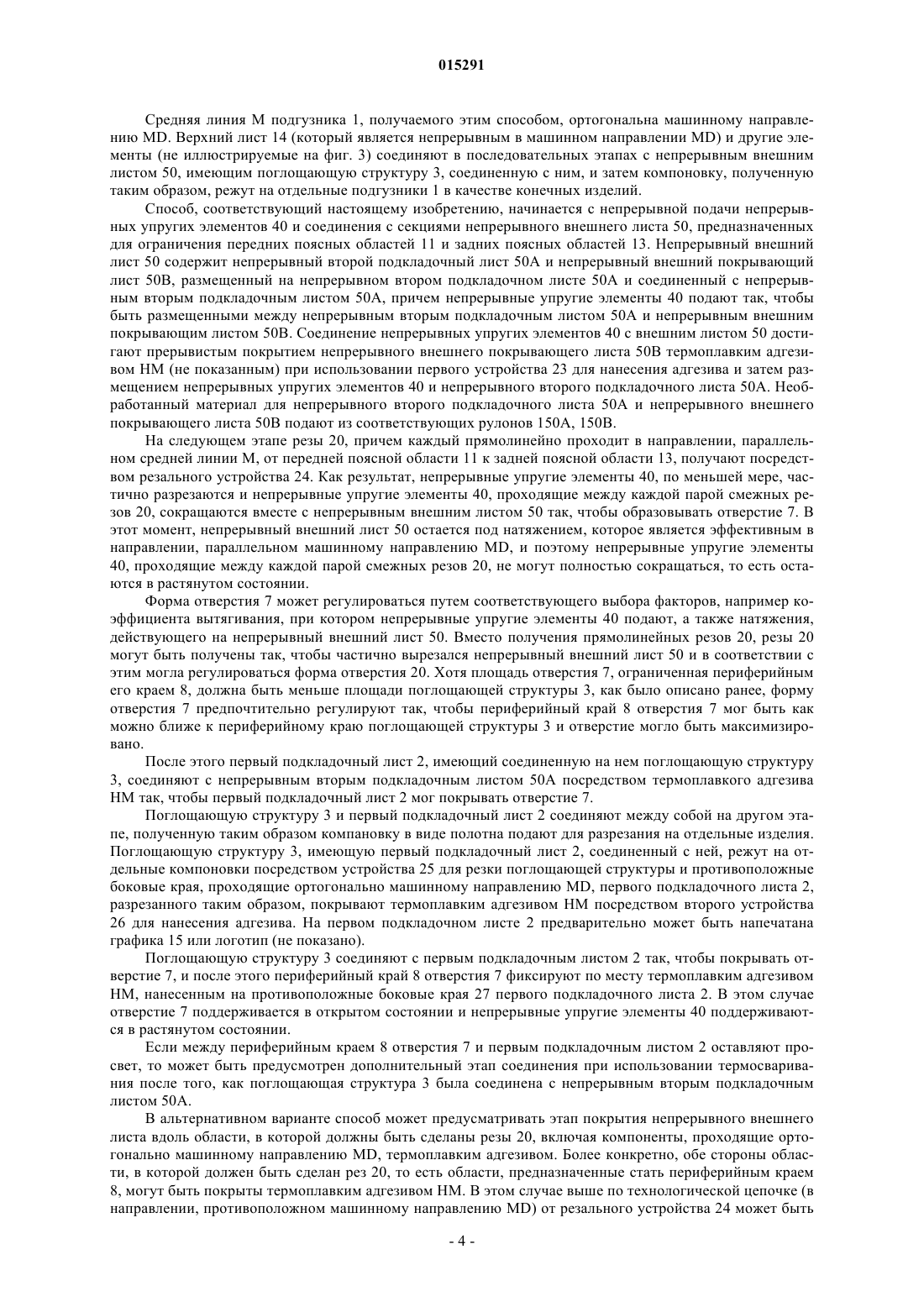

ПОГЛОЩАЮЩИЙ ПРЕДМЕТ ОДЕЖДЫ И СПОСОБ ЕГО ПОЛУЧЕНИЯ Поглощающий предмет (1) одежды включает в себя воздухопроницаемый и влагонепроницаемый первый подкладочный лист (2) и влагоудерживающую поглощающую структуру (3), размещенную на первом подкладочном листе (2). Внешний лист (5), имеющий упругие элементы (4),размещен на поверхности и соединен с поверхностью первого подкладочного листа (2), противоположной его поверхности, соединенной с поглощающей структурой (3). Внешний лист (5) имеет упругие элементы (4), прерывисто соединенные с ним под натяжением, и образован в его области, обращенной к поглощающей структуре (3), с отверстием (7), упругие элементы (4) проходят в боковом направлении под натяжением от периферийного края (8) отверстия (7) за поглощающую структуру, и первый подкладочный лист (2) открыт для обозрения через отверстие (7). 015291 Область техники, к которой относится настоящее изобретение Настоящее изобретение относится к поглощающему предмету одежды и, в частности, например,предмету одежды, включающему в себя упругие элементы, проходящие в направлении вокруг передней и задней поясных областей того, на ком надет предмет одежды (называемые в дальнейшем иногда сборками подгонки изделия по фигуре). Предшествующий уровень техники Уже были предложены поглощающие предметы одежды, предусмотренные со сборками подгонки изделия по фигуре, проходящими в окружном направлении вокруг передней и задней поясных областей для улучшения подгонки изделия по фигуре вокруг талии того, на ком надето изделие. Например, в патентном документе 1 описано поглощающее изделие, содержащее влагопроницаемый верхний лист, влагонепроницаемый подкладочный лист и влагоудерживающую поглощающую структуру, размещенную между этими двумя листами так, чтобы ограничивать переднюю поясную область, заднюю поясную область и область ластовицы, причем передняя поясная область и/или задняя поясная область обеспечена или обеспечены множеством поясных упругих элементов, проходящих в поперечном направлении с заданными интервалами. В области, занимаемой поглощающей структурой,эти поясные упругие элементы имеют ограниченную упругость, а вне противоположных боковых краев поглощающей структуры эти упругие элементы соединены с компонентами поглощающего предмета одежды посредством первых крепежных средств так, чтобы их упругость активировалась. В окрестности границ между областями, в которых упругость ограничена, и областей, в которых упругость активирована, поясные упругие элементы соединены с компонентами поглощающего изделия посредством вторых крепежных средств. Патентный документ 1: JP 2002-95692 А В поглощающем изделии, описанном в патентном документе 1, поясные упругие элементы размещены между листами и напряжение при растяжении, а также коэффициент вытягивания, при котором поясные упругие элементы соединены с изделием, могут быть свободно ограничены так, чтобы поглощающее изделие, например подгузник одноразового использования, могло обеспечиваться улучшенными свойствами подгонки изделия по фигуре, поглощающей способности и барьера просачиванию (утечке). Описание настоящего изобретения Проблемы, решаемые с помощью настоящего изобретения Однако в соответствии с технологией, описанной в патентном документе 1, поясные упругие элементы не соединены с теми двумя листами в области, занимаемой поглощающей структурой, и отрезаны так, чтобы упругость поясных упругих элементов не активировалась. В окрестности границ, ограниченных между областями, в которых упругость ограничивается, и областями, в которых упругость активируется, поясные упругие элементы соединены с компонентами поглощающего изделия. При таком устройстве сегменты поясных упругих элементов, имеющих ограниченную упругость, остаются для сокращения и укорачивания. Эти два листа свободны от сокращения и остаются покрывать поглощающую структуру. Следовательно, воздухопроницаемость поглощающей структуры может ухудшаться вследствие двух листов, покрывающих поглощающую структуру. Помимо всего прочего, графика или логотип, печатаемые иногда на передней поясной области или задней поясной области поглощающего предмета одежды, могут терять требуемое визуальное качество. Ввиду проблем, оставленных нерешенными на предшествующем уровне техники, как было описано выше, предметом настоящего изобретения является обеспечение поглощающего предмета одежды,имеющего сборки подгонки изделия по фигуре, улучшенного так, чтобы поглощающая структура имела высокую воздухопроницаемость, а графика и логотип, напечатанные на изделии, имели высокое визуальное качество, и обеспечение способа получения такого предмета одежды. Меры, принимаемые для решения проблем Обеспечивается поглощающий предмет одежды и способ его получения. В соответствии с первым аспектом настоящего изобретения внешний лист, имеющий упругие элементы и площадь, которая больше площади первого подкладочного листа, размещен на поверхности и соединен с поверхностью первого подкладочного листа, противоположной его поверхности, соединенной с поглощающей структурой, внешний лист имеет упругие элементы, прерывисто соединенные с ним под натяжением, и образован в его области, обращенной к поглощающей структуре, с отверстием, упругие элементы проходят в боковом направлении под натяжением от периферийного края отверстия за противоположные боковые края поглощающей структуры, и первый подкладочный лист открыт для обозрения через указанное отверстие. В соответствии со вторым аспектом настоящее изобретение предусматривает этапы непрерывной подачи непрерывных упругих элементов в направлении, параллельном машинному направлению, к непрерывному внешнему листу, непрерывно подаваемому в машинном направлении, тогда как непрерывные упругие элементы прерывисто соединяют под натяжением к непрерывному внешнему листу, выполнения резов, проходящих ортогонально машинному направлению, в непрерывном внешнем листе,-1 015291 имеющем непрерывные упругие элементы, соединенные с ним, так чтобы непрерывные упругие элементы были, по меньшей мере, частично отрезаны, и соединения стороны поглощающей структуры, обращенной к первому подкладочному листу, с непрерывным внешним листом. Эффект настоящего изобретения В соответствии с настоящим изобретением внешний лист, включающий в себя упругие элементы(так называемые сборки подгонки изделия по фигуре), образован в его области, противоположной поглощающей структуре, с отверстием, через которое первый подкладочный лист открыт для обозрения так, чтобы первый лист был обнажен непосредственно к окружающему воздуху. В этом случае обеспечивается получение поглощающего предмета одежды, гарантирующего высокую воздухопроницаемость поглощающей структуры окружающим воздухом. Помимо такой высокой воздухопроницаемости поглощающей структуры гарантируется высокое визуальное качество графики или логотипа, которые могут быть напечатаны на первом подкладочном листе, поскольку первый подкладочный лист открыт для обозрения через отверстие, как было описано выше. Краткое описание сопроводительных чертежей Фиг. 1 - иллюстрация подгузника, развернутого и сделанного плоским; фиг. 2 - схематическая иллюстрация подгузника в сечении, сделанном параллельно эластичным элементам; фиг. 3 - схематическая иллюстрация способа получения подгузника. Идентификация ссылочных номеров, используемых в сопроводительных чертежах 1 - подгузник (поглощающий предмет одежды) 2 - первый подкладочный лист 3 - поглощающая структура 4 - упругий элемент 5 - внешний лист 5 А - второй подкладочный лист 5 В - внешний покрывающий лист 7 - отверстие 8 - периферийный край 11 - передняя поясная область 12 - область ластовицы 13 - задняя поясная область 50 - непрерывный внешний лист 50 А - непрерывный второй подкладочный лист 50 В - непрерывный внешний покрывающий лист НМ - термоплавкий адгезив М - средняя линияMD - машинное направление (направление движения полуфабриката в производственной технологической линии). Описание предпочтительных вариантов осуществления настоящего изобретения Взяв подгузник 1 в качестве примера, вариант осуществления поглощающего предмета одежды, соответствующего настоящему изобретению, будет описан со ссылкой на сопроводительные чертежи, в которых на фиг. 1 приведен вид сверху подгузника 1, развернутого и сделанного плоским, как видно из его внешней поверхности, то есть его поверхности, противоположной его поверхности, обращенной к коже тела того, на ком надет подгузник, а на фиг. 2 приведено сечение, сделанное по линии II-II, показанной на фиг. 1. Подгузник 1, развернутый и сделанный плоским, имеет форму, которая симметрична относительно средней линии М и разделена невидимыми линиями, проходящими ортогонально средней линии М для ограничения передней поясной области 11, области 12 ластовицы и задней поясной области 13 в этом порядке. Как следует из фиг. 1, внешний лист 5, образованный с отверстием 7 и первым подкладочным листом 2, открыт для обозрения в этом отверстии 7. Первый подкладочный лист 2 меньше внешнего листа 5, а поглощающая структура 3, имеющая площадь, меньшую площади первого подкладочного листа 2, соединена с подкладочной стороной первого подкладочного листа 2. В передней поясной области 11 и задней поясной области 13 внешний лист 5 предусмотрен на его подкладочной стороне с упругими элементами 4, содержащими множество резиновых нитей, проходящих под натяжением ортогонально средней линии М так, чтобы была улучшена подгонка подгузника 1 вокруг талии того, на ком надет подгузник. Отверстие 7 проходит в области 12 ластовицы и дополнительно в передней и задней поясных областях 11, 13 симметрично относительно средней линии М. Поглощающая структура 3, соединенная с первым подкладочным листом 2, также проходит таким образом, подобно отверстию 7, чтобы покрывать это отверстие 7. На обеих сторонах поглощающей структуры 3 упругие элементы 4 проходят в боковом направлении под натяжением от периферийного края 8 отверстия 7 за противоположные боковые края поглощающей структуры 3. Через отверстие 7 открыт для обозрения первый подкладочный лист 2 и гра-2 015291 фика, напечатанная на нем. Хотя это и не иллюстрируется, но представляется возможным деление отверстия 7 на две или более зон, если графика частично не маскируется. На фиг. 2 приведено схематическое сечение подгузника 1, сделанное вдоль линии II-II, показанной на фиг. 1, то есть вдоль упругого элемента 4. Внешний лист 5 подгузника 1 содержит второй подкладочный лист 5 А и внешний покрывающий лист 5 В. Эластичные элементы 4 размещены между этими двумя листами 5 А, 5 В и прерывисто соединены с ними посредством термоплавкого адгезива НМ. Поглощающая структура 3 соединена через посредничество первого подкладочного листа 2 со вторым подкладочным листом 5 А, составляющим внешний лист 5, посредством термоплавкого адгезива НМ. Каждый первый подкладочный лист 2, второй подкладочный лист 5 А и внешний покрывающий лист 5 В выполнен из воздухопроницаемого и влагостойкого или влагонепроницаемого листа, причем внешний покрывающий лист 5 В ограничивает внешнюю сторону подгузника 1. Влагопроницаемый верхний лист 14, обращенный к коже тела того, на ком надет подгузник, размещен на втором подкладочном листе 5 А и поглощающей структуре 3 и соединен со вторым подкладочным листом 5 а и поглощающей структурой 3. Более конкретно, верхний лист 14 прерывисто соединен с поглощающей структурой 3 термоплавким адгезивом НМ. В то время как верхний лист 14 предусмотрен с элементами, хорошо известными на предшествующем уровне техники, например манжетами барьера противодействия просачиванию (экссудатов тела) и резиновыми нитями, служащими для улучшения подгонки подгузника 1 вокруг талии и ног того, на ком надет подгузник, детали этих элементов не будут ни описываться, ни иллюстрироваться в описании этой заявки. Первый подкладочный лист 2 и второй подкладочный лист 5 А соединены между собой так, чтобы окружать отверстие 7 и в соответствии с этим так, чтобы экссудаты тела, например моча, не просачивались через зазор между этими двумя листами 2, 5 А. Периферийный край 8 отверстия 7 предпочтительно полностью соединен с первым подкладочным листом 2. Площадь отверстия 7 имеет такие размеры, чтобы быть меньше площади поглощающей структуры. Отверстие 7 предпочтительно образовано так, чтобы периферийный край 8 отверстия 7 был, как можно ближе к периферийному краю поглощающей структуры 3 с оставленным припуском для соединения, и в соответствии с этим площадь отверстия максимизирована. Как очевидно из фиг. 2, упругие элементы 4 проходят под натяжением к периферийному краю 8 отверстия 7. По сравнению со случаем, в котором упругие элементы 4 отрезаны между вторым подкладочным листом 5 А и внешним покрывающим листом 5 В и сжимаются (стягиваются) этими двумя листами,представляется возможным для конструкции, иллюстрируемой на фиг. 2, получение большего отверстия 7. Таким образом, первый подкладочный лист 2, имеющий поглощающую структуру 3, соединенную с ним, открыт для обозрения через отверстие 7, и может быть максимизирована площадь первого подкладочного листа 2, адаптированная для приведения в контактное взаимодействие с окружающим воздухом,не будучи маскируемой внешним листом 5. Следовательно, гарантируется высокая проницаемость поглощающей структуры 3 окружающим воздухом, а также гарантируется высокая видимость графики 15,напечатанной на первом подкладочном листе 2, поскольку нет ничего, что могло бы маскировать графику 15 (см. фиг. 1). Упругие элементы 4 проходят под натяжением в направлении, вдоль которого эти упругие элементы 4 уходят от поглощающей структуры 3, а более предпочтительно проходят в направлении наружу под натяжением в направлении, которое ортогонально средней линии М так, чтобы натягивать не только сам первый подкладочный лист 2, но также поглощающую структуру 3 через посредничество первого подкладочного листа 2. Следовательно, нет ни опасения того, что графика 15 может сморщиться так, чтобы потерять свою исходную форму, а также свое визуальное качество, ни опасения того, поглощающая структура 3 может сморщиться и экссудаты тела, например моча, могут просачиваться через такие морщины. В этом отношении не является существенным для настоящего изобретения соединение первого подкладочного листа 2 непосредственно с поглощающей структурой 3, пока первый подкладочный лист 2, демонстрирующий графику 15, свободен от сморщивания (образования складок). Однако даже если первый подкладочный лист 2 косвенно соединен с поглощающей структурой 3, то поглощающая структура 3 предпочтительно соединена с верхним листом 14 и/или вторым подкладочным листом 5 А. На фиг. 3 приведена схематическая иллюстрация способа, соответствующего настоящему изобретению, получения подгузника 1. Способ, соответствующий настоящему изобретению, в основном, предусматривает этапы непрерывной подачи непрерывных упругих элементов 4, содержащих множество резиновых нитей в направлении, параллельном машинному направлению MD к непрерывному внешнему листу, непрерывно подаваемому в машинном направлении MD, тогда как непрерывные упругие элементы 40 прерывисто соединяют под натяжением с непрерывным внешним листом 50, совершения резов, проходящих ортогонально машинному направлению MD, в непрерывном внешнем листе 50, имеющем непрерывные упругие элементы 40, соединенные с ним так, чтобы непрерывные упругие элементы 40, по меньшей мере, частично отрезались, и соединения стороны поглощающей структуры 3, обращенной к первому подкладочному листу 2, с непрерывным внешним листом 50.-3 015291 Средняя линия М подгузника 1, получаемого этим способом, ортогональна машинному направлению MD. Верхний лист 14 (который является непрерывным в машинном направлении MD) и другие элементы (не иллюстрируемые на фиг. 3) соединяют в последовательных этапах с непрерывным внешним листом 50, имеющим поглощающую структуру 3, соединенную с ним, и затем компоновку, полученную таким образом, режут на отдельные подгузники 1 в качестве конечных изделий. Способ, соответствующий настоящему изобретению, начинается с непрерывной подачи непрерывных упругих элементов 40 и соединения с секциями непрерывного внешнего листа 50, предназначенных для ограничения передних поясных областей 11 и задних поясных областей 13. Непрерывный внешний лист 50 содержит непрерывный второй подкладочный лист 50 А и непрерывный внешний покрывающий лист 50 В, размещенный на непрерывном втором подкладочном листе 50 А и соединенный с непрерывным вторым подкладочным листом 50 А, причем непрерывные упругие элементы 40 подают так, чтобы быть размещенными между непрерывным вторым подкладочным листом 50 А и непрерывным внешним покрывающим листом 50 В. Соединение непрерывных упругих элементов 40 с внешним листом 50 достигают прерывистым покрытием непрерывного внешнего покрывающего листа 50 В термоплавким адгезивом НМ (не показанным) при использовании первого устройства 23 для нанесения адгезива и затем размещением непрерывных упругих элементов 40 и непрерывного второго подкладочного листа 50 А. Необработанный материал для непрерывного второго подкладочного листа 50 А и непрерывного внешнего покрывающего листа 50 В подают из соответствующих рулонов 150 А, 150 В. На следующем этапе резы 20, причем каждый прямолинейно проходит в направлении, параллельном средней линии М, от передней поясной области 11 к задней поясной области 13, получают посредством резального устройства 24. Как результат, непрерывные упругие элементы 40, по меньшей мере, частично разрезаются и непрерывные упругие элементы 40, проходящие между каждой парой смежных резов 20, сокращаются вместе с непрерывным внешним листом 50 так, чтобы образовывать отверстие 7. В этот момент, непрерывный внешний лист 50 остается под натяжением, которое является эффективным в направлении, параллельном машинному направлению MD, и поэтому непрерывные упругие элементы 40, проходящие между каждой парой смежных резов 20, не могут полностью сокращаться, то есть остаются в растянутом состоянии. Форма отверстия 7 может регулироваться путем соответствующего выбора факторов, например коэффициента вытягивания, при котором непрерывные упругие элементы 40 подают, а также натяжения,действующего на непрерывный внешний лист 50. Вместо получения прямолинейных резов 20, резы 20 могут быть получены так, чтобы частично вырезался непрерывный внешний лист 50 и в соответствии с этим могла регулироваться форма отверстия 20. Хотя площадь отверстия 7, ограниченная периферийным его краем 8, должна быть меньше площади поглощающей структуры 3, как было описано ранее, форму отверстия 7 предпочтительно регулируют так, чтобы периферийный край 8 отверстия 7 мог быть как можно ближе к периферийному краю поглощающей структуры 3 и отверстие могло быть максимизировано. После этого первый подкладочный лист 2, имеющий соединенную на нем поглощающую структуру 3, соединяют с непрерывным вторым подкладочным листом 50 А посредством термоплавкого адгезива НМ так, чтобы первый подкладочный лист 2 мог покрывать отверстие 7. Поглощающую структуру 3 и первый подкладочный лист 2 соединяют между собой на другом этапе, полученную таким образом компановку в виде полотна подают для разрезания на отдельные изделия. Поглощающую структуру 3, имеющую первый подкладочный лист 2, соединенный с ней, режут на отдельные компоновки посредством устройства 25 для резки поглощающей структуры и противоположные боковые края, проходящие ортогонально машинному направлению MD, первого подкладочного листа 2,разрезанного таким образом, покрывают термоплавким адгезивом НМ посредством второго устройства 26 для нанесения адгезива. На первом подкладочном листе 2 предварительно может быть напечатана графика 15 или логотип (не показано). Поглощающую структуру 3 соединяют с первым подкладочным листом 2 так, чтобы покрывать отверстие 7, и после этого периферийный край 8 отверстия 7 фиксируют по месту термоплавким адгезивом НМ, нанесенным на противоположные боковые края 27 первого подкладочного листа 2. В этом случае отверстие 7 поддерживается в открытом состоянии и непрерывные упругие элементы 40 поддерживаются в растянутом состоянии. Если между периферийным краем 8 отверстия 7 и первым подкладочным листом 2 оставляют просвет, то может быть предусмотрен дополнительный этап соединения при использовании термосваривания после того, как поглощающая структура 3 была соединена с непрерывным вторым подкладочным листом 50 А. В альтернативном варианте способ может предусматривать этап покрытия непрерывного внешнего листа вдоль области, в которой должны быть сделаны резы 20, включая компоненты, проходящие ортогонально машинному направлению MD, термоплавким адгезивом. Более конкретно, обе стороны области, в которой должен быть сделан рез 20, то есть области, предназначенные стать периферийным краем 8, могут быть покрыты термоплавким адгезивом НМ. В этом случае выше по технологической цепочке (в направлении, противоположном машинному направлению MD) от резального устройства 24 может быть-4 015291 предусмотрено третье устройство (не показанное) для нанесения адгезива. Для предотвращения возникновения проблемы, связанной с тем, что термоплавкий адгезив может помешать технологической операции совершения реза 20, наносимое количество термоплавкого адгезива предпочтительно ограничивают. Адекватное наносимое количество термоплавкого адгезива НМ может быть экспериментально ограничено, например, до диапазона 1-3 г/м 2. В этом случае первый подкладочный лист 2 может быть соединен с поглощающей структурой 3 термоплавким адгезивом НМ, проходящим вдоль периферийного края 8 отверстия 7, и в соответствии с этим периферийный край 8 может быть зафиксирован по месту. Количество термоплавкого адгезива НМ,наносимое на первый подкладочный лист 2 в последующем этапе, может быть уменьшено или его использование может быть исключено. В качестве исходных (сырьевых) материалов для различных листов, например непрерывного подкладочного листа 50 А, непрерывного внешнего покрывающего листа 50 В и первого подкладочного листа 2, могут быть избирательно использованы материалы, традиционно используемые в этой области техники, включающие в себя нетканые материалы, пленки или воздухопроницаемые пленки, причем каждая получена из термопластичных полимеров. Соединение этих листов с непрерывными упругими элементами 40 может осуществляться посредством термоплавкого адгезива НМ или термосваривания. При использовании термоплавкого адгезива какой-либо конкретный рисунок покрытия специально не ограничен и избирательно может быть использован полосчатый, спиральный или точечный рисунок. Для получения резов 20 могут быть избирательно использованы режущие средства, хорошо известные на предшествующем уровне техники, например резальное устройство с дисковым ножом, терморезальное устройство, сверхзвуковое резальное устройство или водоструйное резальное устройство. Вместо использования множества резиновых нитей в качестве непрерывных упругих элементов 40 может быть использована одна пластифицированная полимерная пленка или пластифицированный нетканый материал вместо непрерывных упругих нитей 40. В этом случае периферийный край 8 отверстия 7 в непрерывном внешнем листе 50 может быть соединен вместе с одним нетканым материалом или подобным материалом, используемым вместо непрерывных упругих элементов 40, с первым подкладочным листом 2 посредством технологии термосваривания или термоплавкого адгезива НМ. Если упругие элементы 4 заменяют одним нетканым материалом или подобным материалом, то такой нетканый материал или подобный материал более надежно предохранен от отслаивания от периферийного края 8 отверстия 7, чем в случае упругих элементов, содержащих множество резиновых нитей, даже при сокращении такого нетканого материала или подобного материала. В подгузнике 1, полученном способом, который был описан выше, непрерывный внешний лист 50,имеющий непрерывные упругие элементы 40, соединенные с ним, обращен к поглощающей структуре 3 с отверстием, через которое первый подкладочный лист 2 поглощающей структуры 3 открыт для обозрения. Отверстие 7 дает возможность первому подкладочному листу 2, соединенному с поглощающей структурой 3, непосредственно подвергаться воздействию окружающим воздухом. В этом случае обеспечивается получение подгузника 1, в котором гарантируется высокая воздухопроницаемость поглощающей структуры 3. Кроме того, первый подкладочный лист 2, открытый для обозрения таким образом, гарантирует, что графика 15 или логотип, напечатанные на нем, сохраняют их хороший обзор. Кроме того, этот способ обеспечивает возможность растяжения непрерывного внешнего листа 50 под натяжением в направлении, параллельном машинному направлению MD в момент выполнения резов в непрерывном внешнем листе 50. Другими словами, непрерывный внешний лист 50 растягивается до ширины подгузника 1 в качестве конечного изделия. Следовательно, представляется возможным уменьшение размера (измеряемого в машинном направлении) необработанного материала, подаваемого из рулона, предназначенного стать размером ширины отдельного подгузника 1, относительно размера ширины отдельного подгузника 1. По сравнению со случаем, в котором предусмотрен этап выполнения резов,производительность может быть увеличена и себестоимость может быть снижена при допущении, что скорость подачи максимизируется. Также представляется возможным получение множества резов 20, проходящих вдоль средней линии М. Например, если два реза 20 отстоят друг от друга вдоль средней линии М для образования двух отверстий 7, то области непрерывного внешнего листа 50, которые являются непрерывными в машинном направлении MD непрерывного внешнего листа 50, могут быть увеличены, и движение непрерывного внешнего листа 50 может быть стабилизировано так, чтобы непрерывный внешний лист 50 мог просто транспортироваться. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Поглощающий предмет (1) одежды, содержащий воздухопроницаемый и влагонепроницаемый первый подкладочный лист (2) и влагоудерживающую поглощающую структуру (3), размещенную на указанном первом подкладочном листе, отличающийся тем, что указанный поглощающий предмет одежды дополнительно содержит внешний лист (5), имеющий упругие элементы (4), площадь которого больше площади указанного первого подкладочного листа, при-5 015291 этом он соединен с поверхностью указанного первого подкладочного листа со стороны, противоположной поверхности, соединенной с указанной поглощающей структурой; указанные упругие элементы внешнего листа прерывисто соединены с ним под натяжением и размещены в области, обращенной к поглощающей структуре, при этом во внешнем листе выполнено отверстие (7), площадь которого меньше площади поглощающей структуры и первого подкладочного листа; также указанные упругие элементы проходят под натяжением в направлении от периферийного края(8) указанного отверстия за противоположные боковые края указанной поглощающей структуры; а указанный первый подкладочный лист открыт для обозрения через указанное отверстие. 2. Поглощающий предмет одежды по п.1, в котором указанный поглощающий предмет одежды является симметричным относительно средней линии(М), когда развернут в плоском состоянии; при этом указанный поглощающий предмет одежды содержит переднюю поясную область (11), область (12) ластовицы и заднюю поясную область (13) в этой последовательности в направлении, ортогональном указанной средней линии; а указанное отверстие внешнего листа выполнено так, что проходит из указанной передней поясной области к указанной задней поясной области; указанная поглощающая структура размещена в направлении от указанной передней поясной области к указанной задней поясной области под указанным отверстием; указанные упругие элементы проходят под натяжением в направлении, по существу, ортогональном к указанной средней линии в указанной передней поясной области и указанной задней поясной области. 3. Поглощающий предмет одежды по п.1 или 2, в котором указанный периферийный край указанного отверстия, образованного в указанном внешнем листе, соединен с указанным первым подкладочным листом. 4. Поглощающий предмет одежды по любому одному из пп.1-3, в котором указанный внешний лист состоит из двух листов: второго подкладочного листа (5 А), соединенного с указанным первым подкладочным листом, и внешнего покрывающего листа (5 В), размещенного на указанном втором подкладочном листе и соединенного с ним; а указанные упругие элементы размещены между указанным вторым подкладочным листом и указанным внешним покрывающим листом. 5. Поглощающий предмет одежды по любому одному из пп.1-4, в котором выполнено множество указанных отверстий. 6. Способ получения поглощающего предмета (1) одежды по пп.1-5, в котором непрерывно подают непрерывные упругие элементы (40) в параллельном направлении к непрерывному внешнему листу (50), указанные непрерывные упругие элементы прерывисто присоединяют под натяжением к непрерывному внешнему листу; выполняют отверстие, проходящее ортогонально указанному направлению, в непрерывном внешнем листе, имеющем указанные непрерывные упругие элементы, соединенные с ним, так чтобы они были, по меньшей мере, частично разрезаны; соединяют поглощающую структуру с первым подкладочным листом; соединяют периферийную область указанной поглощающей структуры, обращенной к указанному первому подкладочному листу, с указанным непрерывным внешним листом. 7. Способ получения поглощающего предмета одежды по п.6, в котором указанный поглощающий предмет одежды выполнен симметричным относительно средней линии (М), когда развернут в плоском состоянии; на указанном поглощающем предмете одежды выполняют переднюю поясную область (11), область(12) ластовицы и заднюю поясную область (13) в этой последовательности в направлении, ортогональном указанной средней линии; указанная средняя линия ортогональна направлению подачи внешнего листа; указанные непрерывные упругие элементы подают к указанной передней поясной области и указанной задней поясной области; указанное отверстие делают в направлении, параллельном указанной средней линии, так, чтобы проходить от указанной передней поясной области к указанной задней поясной области; и периферийную область указанной поглощающей структуры, обращенную к указанному первому подкладочному листу, соединяют с указанным внешним листом от указанной передней поясной области к указанной задней поясной области так, чтобы перекрывать указанное отверстие. 8. Способ получения поглощающего предмета одежды по п.6 или 7 включает этап покрытия областей, вдоль которых выполняют указанное отверстие, термоплавким адгезивом (НМ) перед указанным этапом выполнения указанных резов в указанном непрерывном внешнем листе. 9. Способ получения поглощающего предмета одежды по любому одному из пп.6-8, в котором указанный непрерывный внешний лист состоит из двух листов: второго подкладочного листа (50 А),соединенного с указанным первым подкладочным листом, и непрерывного внешнего покрывающего листа (50 В), размещенного на указанном втором подкладочном листе и соединенного с ним; указанные непрерывные упругие элементы размещают между указанным непрерывным вторым-6 015291 подкладочным листом и указанным непрерывным внешним покрывающим листом, и соединяют с ним; и периферийную область поглощающей структуры соединяют с указанным непрерывным вторым подкладочным листом со стороны, обращенной к указанному первому подкладочному листу. 10. Способ получения поглощающего предмета одежды по любому одному из пп.6-9, включающий этап выполнения множества отверстий, отстоящих друг от друга в указанном направлении подачи, для каждого из отдельных изделий.
