Устройство для крепления лестницы

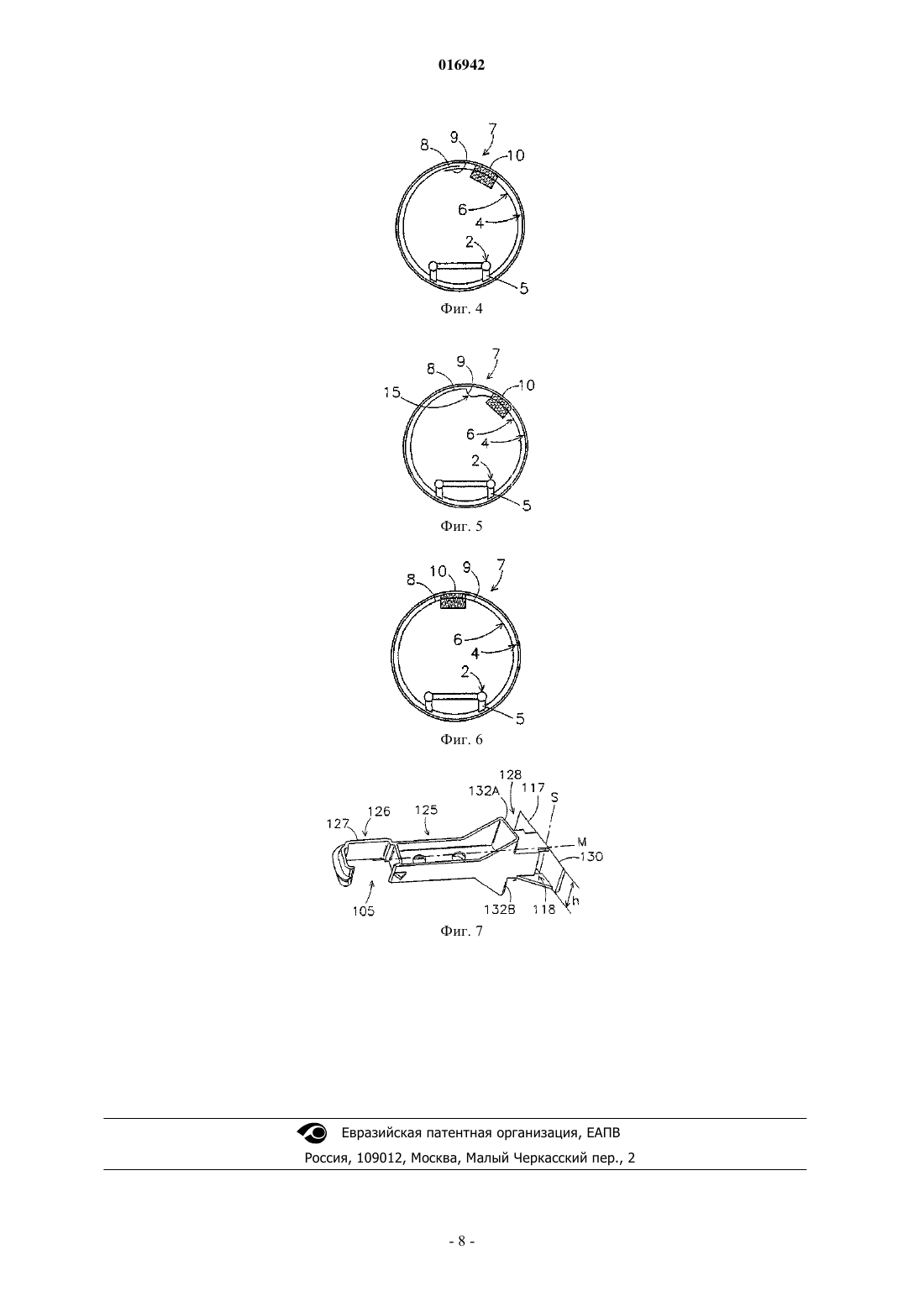

УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ЛЕСТНИЦЫ Настоящее изобретение относится к устройству (1) для простой установки и устойчивого крепления лестницы (2) в лазе или смотровом колодце (7), минимизирующему повреждение стенки(4) лаза вследствие, например, проникновения средства закрепления. Изобретено устройство для крепления лестницы (2), содержащее установочные кронштейны (5, 105) для установки нижней части лестницы на расстоянии от внутренней поверхности стенки (4), установочные кронштейны,крепящиеся к поверхности стенки упругим удлиненным элементом (6). При изгибе данного удлиненного элемента (6) с приданием ему кольцевой формы и установке данного элемента внутри лаза (7) он прикладывает радиально направленное усилие и таким образом фиксируется на месте установки с прижимом к стенке (4). Поскольку удлиненный элемент (6) сам фиксируется в положении с прижимом, удлиненный элемент нет необходимости закреплять на стенке (4),например, болтами. Таким образом, поддерживается конструктивная целостность стенки (4). Ван Дейк Беренд Ян, Горис Марко Вилфред (NL) Медведев В.Н. (RU) 016942 Настоящее изобретение относится к устройству для простой установки и устойчивого крепления лестницы, по существу, в вертикально расположенном лазе, например, смотрового колодца и способу установки упругого удлиненного элемента для использования в таком устройстве. Изобретение главным образом направлено на создание устройства для простой установки лестниц и устойчивого крепления лестницы, минимизирующего повреждение поверхности стенки лаза или смотрового колодца вследствие, например, проникновения средства закрепления. Устройство для крепления лестницы, по существу, в проходящем вертикально лазе известно по практическому применению. Лестницы устанавливают в вертикально расположенных лазах для создания доступа, например, к системам канализации, водным коллекторам, газопроводным трубам и т.п. Устройства для крепления лестниц обычно содержат многочисленные кронштейны, смонтированные на стенке, например, на шурупах, закрепленных в отверстиях, просверленных в поверхности стенки или на крюках, оборудованных в сборных элементах для сооружения смотрового колодца. Недостатком известных устройств является повреждение структурной целостности стенки, что может давать в результате повреждение стенки и протечку через стенку. Дополнительно к этому монтаж кронштейнов к стенке является трудоемким процессом, требующим много времени, а положение установленных заранее кронштейнов невозможно регулировать после установки сборных элементов на место. Для решения данной проблемы созданы устройства подвески лестниц в лазе с креплением только верхнего конца лестницы кронштейном, закрепленным на стенке. Нижняя часть лестницы не закреплена на стенке, и только удерживается на расстоянии от стенки распорками, упирающимися в поверхность стенки. Вместе с тем, хотя при таких решениях поддерживается структурная целостность нижней секции лаза, данные решения не обеспечивают устойчивой установки лестницы. Поскольку нижняя часть лестницы не закреплена на стенке, она может вести себя как маятник, при этом верхняя смонтированная часть образует поворотный шарнир. Под весом человека, воспользовавшегося лестницей, лестница может перемещаться к стенке и от нее или раскачиваться, как маятник, вдоль поверхности стенки. Таким образом, кронштейн, крепящий лестницу в вертикальном направлении, может подвергаться воздействию чрезмерных усилий, повреждающих кронштейн и/или стенку, на которой кронштейн закреплен. Дополнительно к этому человек,пользующийся лестницей, может не чувствовать себя в безопасности или может даже потерять равновесие и упасть вследствие перемещения нижней части лестницы относительно стенки. Задачей изобретения является создание устройства для крепления лестницы, по существу, в проходящем вертикально лазе с полным устранением всех вышеупомянутых недостатков или значительным уменьшением степени их воздействия. Согласно первой задаче настоящего изобретения создано устройство для крепления лестниц согласно п.1 формулы изобретения. В отличие от предшествующих технологий и конструкций, настоящим изобретением создано устройство для устойчивого крепления лестниц, минимизирующее повреждение стенки лаза, например смотрового колодца. Настоящим изобретением дополнительно создан способ быстрой и простой установки упругого удлиненного элемента для устройства согласно изобретению. Устройство согласно изобретению содержит по меньшей мере один опорный кронштейн для крепления лестницы вблизи ее верхнего конца к лазу, по меньшей мере один установочный кронштейн для установки лестницы на расстоянии от поверхности стенки лаза и по меньшей мере один упругий удлиненный элемент для крепления по меньшей мере одного установочного кронштейна к поверхности стенки лаза. Лестница крепится в вертикальном направлении по меньшей мере одним опорным кронштейном,установленным вблизи верхнего конца лаза, например на его верхней кромке или внутренней поверхности стенки. Нижняя часть лестницы крепится одним или несколькими установочными кронштейнами. По меньшей мере один установочный кронштейн удерживает лестницу на расстоянии от поверхности стенки и предотвращает перемещение лестницы от поверхности стенки к центру лаза и/или от раскачивания, как маятник, вдоль поверхности стенки. Установочные кронштейны крепятся к поверхности стенки упругим удлиненным элементом, таким,например, как полоса или пружина, выполненным с возможностью установки по длине внутренней окружности лаза для образования кольца или по меньшей мере части кольца, вследствие своих упругих свойств, прикладывающим силу в радиальном направлении к поверхности стенки для удержания упругой полосы на месте. Таким образом, установочные кронштейны устойчиво крепят лестницу и предотвращают ее перемещение к центру лаза или раскачивание по типу маятника. Когда удлиненный элемент не смонтирован, т.е. находится в ненагруженном состоянии, он может иметь радиус кривизны относительно большой по сравнению с радиусом кривизны поверхности стенки лаза. Более того, в ненагруженном состоянии удлиненный элемент может также являться прямым. При изгибе данного удлиненного элемента с приведением его в кольцевую или спиральную форму с радиусом меньше радиуса лаза, удлиненный элемент можно установить внутри лаза. Удлиненному элементу,приведенному к кольцевой форме, затем дают возможность расширяться до прохождения по длине окружности внутренней поверхности стенки лаза. Удлиненный элемент прикладывает радиально направ-1 016942 ленную силу к поверхности стенки и, таким образом, сам фиксируется в положении с прижимом к стенке. Трение между удлиненным элементом и поверхностью стенки предотвращает уход кольца из данного положения и его падение вниз. Поскольку удлиненный элемент сам фиксируется в положении с прижимом к стенке, элемент нет необходимости закреплять, например, болтами или крюками, смонтированными в стенке. Таким образом, стенка сохраняет структурную целостность. Также удлиненный элемент и установочные кронштейны можно устанавливать без использования тяжелых механизмов, таких как дрели, что конкретно предпочтительно, поскольку лаз, такой как смотровой колодец, обычно не дает большого пространства для работы персонала с перемещением тяжелых механизмов и установкой лестниц. Дополнительно к этому, поскольку удлиненный элемент и установочные кронштейны нет необходимости крепить в стенку, установка является относительно простой и может выполняться за ограниченное время. Также устройство согласно изобретению можно легко снимать, не оставляя отверстий или крюков в нижних секциях лаза или установленных на них. Согласно дополнительному варианту осуществления изобретения создан лаз, например смотровой колодец, с поверхностью стенки, содержащей по меньшей мере одно углубление, проходящее в направлении окружности, для совместной работы с удлиненным элементом. Когда удлиненный элемент устанавливают в углубление, боковые стенки углубления создают дополнительное крепление удлиненного элемента от перемещения в вертикальном направлении. Предпочтительно ширина удлиненного элемента и ширина углубления, по существу, равны, так что углубление фиксирует кольцо от перемещения в вертикальном направлении. Изобретением дополнительно создан способ установки упругого удлиненного элемента для использования в устройстве согласно изобретению. Дополнительные задачи, варианты осуществления и разработки устройства согласно изобретению должны стать ясны из следующего описания, в котором изобретение дополнительно проиллюстрировано и показано на основе являющегося примером варианта осуществления со ссылкой на прилагаемые чертежи, на которых показано следующее. На фиг. 1 схематично показан вид с частичным вырезом конструкции смотрового колодца, снабженного устройством крепления лестницы согласно изобретению; на фиг. 2 - увеличенный вид опорного кронштейна фиг. 1; на фиг. 3 - увеличенный вид установки кронштейна фиг. 1; на фиг. 4 - первый этап способа установки упругого удлиненного элемента согласно изобретению внутри смотрового колодца; на фиг. 5 - второй этап способа установки упругого удлиненного элемента согласно изобретению внутри смотрового колодца; на фиг. 6 - третий этап способа установки упругого удлиненного элемента согласно изобретению внутри смотрового колодца; на фиг. 7 - увеличенный вид альтернативной установки кронштейна, содержащего фланцы. На фиг. 1 показан вид, частично в разрезе, конструкции 7 смотрового колодца, снабженной устройством 1 для крепления лестницы 2 согласно изобретению. Показанное устройство содержит два опорных кронштейна 3 для крепления лестницы 2 в вертикальном направлении, два установочных кронштейна 5 для установки лестницы 2 на расстоянии от поверхности стенки 4 лаза 7 и один упругий удлиненный элемент 6, конкретно полосу, для крепления по меньшей мере одного установочного кронштейна 5 на поверхности стенки 4 лаза 7. Опорные кронштейны 3, каждый, имеет первый конец для крепления лестницы 2 вблизи ее верхнего конца в вертикальном направлении и второго конца для крепления опорного кронштейна к поверхности стенки 4 лаза. Они смонтированы на поверхности стенки вблизи верхнего конца лаза, который в варианте осуществления показан, как часть 13 конической формы. В показанном варианте осуществления опорные кронштейны 3 выполнены встроенными в часть 13 конической формы лаза. Такая часть 13 конической формы может быть выполнена из термопластических материалов литьем под давлением или сваркой металлических компонентов. В альтернативном варианте осуществления кронштейны 3 могут быть выполнены в виде отдельных частей или как встроенные части лестницы 2. Часть лаза для установки опорных кронштейнов может иметь гребень по длине верхней окружности поверхности стенки смотрового колодца. Такой гребень может создавать опорную поверхность, на которую опорные кронштейны 3 можно легко установить, например, создав опорные кронштейны 3 с крюками для зацепления за гребень. Альтернативно, например, возможно прикрепление опорного кронштейна 3 к стенке лаза с использованием такого средства крепления, как шурупы, посредством создания опорного кронштейна с крюками, входящими в отверстия, созданные в стенке лаза, или когда опорные кронштейны и лаз, по меньшей мере частично, выполнены из металла, такого как сталь,на сварке. Сборные элементы, составляющие лаз, имеют простую и продуманную конструкцию для поддержания низких затрат на изготовление. Вместе с тем, концевая деталь лаза стандартно является специаль-2 016942 ной конструкцией, снабженной средством для приема крышки люка, закрывающего лаз, и т.д. Данную более сложную конструкцию можно поэтому легко приспособить для создания гребня, например, или отверстий для установки опорных кронштейнов без увеличения общих затрат на изготовление элемента. Дополнительно к этому, поскольку текучие среды, обычно, не доходят до верхнего конца лаза, риск утечки через отверстия в данной части лаза является ограниченным. Каждый установочный кронштейн 5 для установки лестницы 2 на расстоянии от поверхности стенки 4 имеет первый конец 26 для соединения с лестницей 2 под ее верхним концом и второй конец 28, выполненный с возможностью соединения с удлиненным элементом 6 и подлежащий установке на внутренней поверхности стенки 4 лаза 7. Первый конец 26 предпочтительно выполнен с возможностью скользящего соединения с вертикальным несущим элементом лестницы 2, обеспечивающим, по меньшей мере, ограниченное вертикальное перемещение опирающейся лестницы 2 относительно кронштейна 5. Таким образом, установка упругой полосы 6 и по меньшей мере одного установочного кронштейна 5 относительно лестницы 2 является менее критичным. С данной стороны первый конец 26 может, например, содержать упругий, по существу, C-образный крюк 27, который можно фиксировать на вертикальном несущем элементе лестницы 2. Альтернативно, кронштейн 5 можно, например, шарнирно прикреплять или фиксировать на вертикальном продольном несущем элементе лестницы для образования встроенной части лестницы 2. Второй конец 28 можно, например, снабдить крюком или скользящей опорой 29, как показано на фиг. 3, для соединения с удлиненным элементом 6. Дополнительно к этому, второй конец 28 может содержать опорный фланец 30 для упора в поверхность стенки 4 лаза. Опорный фланец 30 предпочтительно имеет форму, соответствующую форме поверхности стенки, так что установочный кронштейн 5 может устойчиво размещаться на поверхности стенки 4. В показанном варианте осуществления признаком опорного фланца 30 является криволинейная форма, совпадающая с криволинейной поверхностью по окружности стенки 4. Дополнительно к этому, опорный фланец 30 или, по меньшей мере, участок кронштейна 5, который в смонтированном положении зафиксирован между упругим удлиненным элементом 6 и внутренней поверхностью стенки лаза, может иметь увеличенные размеры в направлении длины окружности (относительно лаза) для увеличения площади контакта с удлиненным элементом 6 и, следовательно, фиксирующей силы, приложенной к нему. Это может помогать закреплению кронштейна 5 неподвижно к поверхности стенки лаза и может дополнительно предотвращать опрокидывание кронштейна 5 в поперечном направлении, т.е. поворота вокруг оси S, проходящей, по существу, параллельно вертикальным несущим элементам лестницы, показанным на фиг. 3. На фиг. 7 показан альтернативный вариант осуществления установочного кронштейна 105 согласно изобретению, при этом одинаковые компоненты обозначены позициями с номерами, увеличенными на 100. Альтернативный установочный кронштейн 105 является особенно предпочтительным для использования со стенкой лаза, имеющей один или несколько проходящих по длине окружности выемок или гофров. Кронштейн 105 содержит первый конец 126, снабженный средством соединения с лестницей 2, например упругим крюком 127, который можно фиксировать на вертикальном несущем элементе лестницы, и второй конец 128, снабженный средством соединения с удлиненным элементом 6, например скользящую опору 118. Второй конец 128 дополнительно содержит опорный фланец 130, имеющий форму для установки в углубление или гофр поверхности стенки. Предпочтительно ширина h опорной полки 130,по существу, равна ширине такого углубления или гофра, так что в установленном положении фланец 130 стопорится от перемещения в вертикальном направлении и поворота (вокруг центральной осевой линии M). Дополнительно к этому опорный фланец 130 может иметь предпочтительные признаки, аналогичные опорному фланцу 30, описанному выше. Установочный кронштейн 105 дополнительно к этому содержит по меньшей мере один вспомогательный опорный фланец 132A, 132B, проходящий, по существу, параллельно опорному фланцу 130 на расстоянии от него, для упора в смонтированном положении в поверхность стенки, проходящую над углублением и, соответственно, под ним. Благодаря такому вспомогательному опорному фланцу (фланцам) 132A, 132B должен предотвращаться поворот установочного кронштейна 105 вокруг оси, проходящей,по существу, параллельно поверхности стенки, по существу, перпендикулярно центральной осевой линии M. Соответственно, кронштейн 105 может крепиться к поверхности стенки очень устойчиво, вне зависимости от углублений в поверхности (или благодаря им). Центральный участок 25, 125 установочных кронштейнов 5, 105, соединяющий первый и второй концы, может иметь сечение швеллера (показано на фиг. 3) или двутавра (показано на фиг. 7). Последняя конфигурация может добавлять кронштейну прочность на кручение и изгиб и при этом может улучшать работу под действием сил и моментов, действующих на кронштейн, во время эксплуатации. Конечно,другие сечения возможны, такие как трубчатые, в форме тавра или уголка. Центральный участок 25, 125 и второй конец 28, 128 соответственно, предпочтительно совмещены так, что в смонтированном положении центральная осевая линия M центрального участка 25, 125 проходит, по существу, под прямым углом к поверхности стенки 4 лаза. Результатом этого могут являться предпочтительные условия нагружения для кронштейнов 5, 105. Дополнительно к этому конфигурация и размеры вышеописанных кронштейнов 5, 105 предпочти-3 016942 тельно являются такими, что лестница 2 в смонтированном положении проходит, по существу, вертикально и/или параллельно стенке лаза. Установочные кронштейны 5, 105 функционируют не только как распорки, держащие лестницу 2 на расстоянии от стенки 4 смотрового колодца 7, но также вместе с полосой 6 удерживают лестницу 2 от перемещения в противоположном направлении, предотвращая отход стенки 4 и раскачивание вдоль поверхности стенки. Таким образом, лестницу устанавливают устойчиво. Перемещение лестницы относительно поверхности стенки при перемещении по ней персонала минимизировано. В показанном варианте осуществления упругий удлиненный элемент 6 выполнен в форме полосы с длиной, обеспечивающей установку по внутренней окружности лаза 7 с образованием по меньшей мере части кольца. Согласно одному варианту осуществления полоса 6 может иметь длину, по существу, равную длине окружности лаза, для образования кольца по полному периметру лаза, так что первый и второй концы полосы 6 упираются торцами друг в друга. Полоса 6, когда не смонтирована всмотровом колодце и находится в ненагруженном состоянии,может иметь радиус кривизны больше радиуса кривизны поверхности стенки 4 смотрового колодца 7, в котором подлежит установке. В альтернативном варианте осуществления полоса в ненагруженном состоянии может иметь радиус кривизны, равный бесконечности, т.е. полоса является прямой. Когда полоса 6 устанавливается в смотровом колодце 7 по длине внутренней окружности смотрового колодца, первый конец 8 и второй конец 9 полосы 6 упираются торцами друг в друга, и полоса 6 образует кольцо. При эксплуатации кольцо, таким образом, имеет радиус кривизны, почти равный радиусу кривизны внутренней поверхности стенки. Благодаря упругим свойствам полосы 6 кольцо прикладывает силу в радиальном направлении на поверхность стенки 4. Данная радиально направленная сила фиксирует полосу 6 на месте, обеспечивая крепление по меньшей мере одного установочного кронштейна 5 к поверхности стенки 4 лаза 7. В дополнительном варианте осуществления длина полосы в ненагруженном состоянии может быть немного больше периметра сечения смотрового колодца. Когда полоса изгибается кольцом и устанавливается в смотровой колодец, первый конец и второй конец упираются друг в друга. Таким образом, полоса также сжимается в своем продольном направлении. Данные силы сжатия создают радиально направленную силу в дополнение к радиально направленной силе, обусловленной изгибом полосы в кольцо,для дополнительного крепления кольца в его положении. На фиг. 4-6 показаны последовательные этапы способа установки полосы 6 согласно изобретению в лаз, конкретно смотровой колодец 7. Первый удлиненный элемент, конкретно упругая полоса 6, соединяется по меньшей мере с одним установочным кронштейном 5, 105. Полосу 6 изгибают кольцом посредством установки первого конца 8 полосы над противоположным вторым концом 9 полосы, как показано на фиг. 4. Диаметр кольца, образованного полосой 6, можно менять перемещением одного конца 8, 9 вдоль полосы. Таким образом, радиус кольца регулируют, пока не придадут диаметр, по существу, меньше диаметра смотрового колодца 7, такой что изогнутую полосу 6 можно легко установить внутри смотрового колодца. Когда полоса правильно установлена в смотровом колодце 7, кольцу дают возможность расшириться благодаря его упругим свойствам для закрепления как упругого удлиненного элемента в положении с прижимом к внутренней поверхности стенки смотрового колодца. В варианте осуществления, показанном на фиг. 4-6, длина полосы 6 в ненагруженном состоянии незначительно больше длины периметра сечения смотрового колодца 7. Таким образом, после расширения кольца концы 8, 9 имеют незначительный нахлест. Один конец (8, 9), например конец с нахлестом ближе к центру кольца, отгибают внутрь и устанавливают к противоположному концу (8, 9), создавая секцию 15 полосы 6, выпирающую внутрь к центру кольца, как показано на фиг. 5. При нажатии в радиальном направлении на выпирающую секцию 15 упругой полосы 6 данная секция полосы должна фиксироваться в положении на поверхности стенки 4 смотрового колодца 7 для образования кольца. Вся упругая полоса 6 теперь лежит, прижатая к поверхности стенки 4 смотрового колодца 7, как показано на фиг. 6. Дополнительно к этому полоса 6 также сжата в продольном направлении, что увеличивает полную силу, фиксирующую полосу внутри смотрового колодца 7. Поскольку оба конца 8, 9 упругой полосы 6 установлены торцами друг в друга, предотвращается скольжение концов по внутренней поверхности стенки друг к другу и друг от друга в направлении по длине окружности. Установочный кронштейн 5, 105 может быть установлен до и/или после расширения кольца со скольжением в продольном направлении удлиненного элемента. В альтернативном варианте осуществления установочный кронштейн 5, 105 может быть выполнен, например, с крюками для соединения с удлиненным элементом 6 после установки элемента на стенке лаза. Устройство согласно изобретению может дополнительно содержать соединительное устройство,например, в форме муфты 10, показанной на фиг. 4-6, с возможностью скольжения по меньшей мере по части упругой полосы для установки первого конца 8 упругой полосы 6 относительно второго конца 9 упругой полосы. Муфта, таким образом, закрепляет концы относительно друг друга. В альтернативном-4 016942 варианте осуществления соединительное устройство может также являться частью по меньшей мере одного установочного кронштейна 5. В дополнительном варианте осуществления смотровой колодец 7, а именно вертикально выставленная шахта, содержит по меньшей мере одну поверхность стенки 14 с углублениями, проходящую в направлении по длине окружности, для совместной работы с упругой полосой 6 и одним или несколькими установочными кронштейнами 105, как описано со ссылками на фиг. 7. Когда упругая полоса 6 размещается в углублении 14, боковые стенки углубления создают дополнительную опору против перемещения полосы в вертикальном направлении. Указанное верно и для опорного фланца 130 установочного кронштейна 105. Предпочтительно углубление 14 имеет ширину, по существу, равную ширине упругой полосы 6, так что углубление стопорит упругую полосу против перемещения в вертикальном направлении. При создании такого углубления 14 полосу 6 можно легко устанавливать в лазе 7. В показанном варианте осуществления смотровой колодец 7 содержит многочисленные углубления 14, образующие гофрированную поверхность 16. Таким образом, можно легко установить одну или несколько упругих полос 6. Дополнительно к этому полосы можно устанавливать на разных высотах. Опорный кронштейн 3 может содержать крюк 11 для крепления лестницы 2 и упругий палец 12,выполненный для ограничения перемещения лестницы 2, когда лестница размещается в крюке 11. Упругий палец установлен на открытом конце крюка 11. С приложением силы к упругому пальцу 12 он может перемещаться из закрывающего положения в открытое положение. Когда действие силы прекращено, упругий палец перемещается назад в закрывающее положение. Последнее показано на фиг. 3. При давлении лестницы на палец для установки лестницы в крюк палец перемещается в открытое положение. В данном положении палец обеспечивает доступ в крюк для размещения лестницы. В закрывающем положении упругий палец предотвращает выход лестницы из крюка. Когда лестница размещена в крюке, ее можно снять, только сначала переместив палец в открытое положение, таким образом, предотвращается случайный выход лестницы из крюка. Дополнительно к этому при создании опорного кронштейна 3 с таким упругим пальцем лестницу можно быстро и легко установить в кронштейн, при этом риск случайного открепления лестницы минимизирован. Крюк и палец могут быть выполнены из одной заготовки, например из пластика, такого как ПВХ,полиэтилен или полипропилен. В альтернативном варианте осуществления палец можно, например, выполнить из относительно жесткого материала, соединенного шарниром с крюком и снабженного пружиной для подачи пальца в стопорящее положение. Очевидно, что устройство согласно изобретению можно также использовать для крепления труб или шлангов в смотровом колодце. Дополнительно к этому устройство можно также использовать в лазе,имеющем, например, овальное поперечное сечение. Упругую полосу согласно изобретению можно выполнять из пластика, например ПВХ или полипропилена. Вместе с тем, другие материалы с упругими свойствами можно также использовать. В показанном варианте осуществления упругий удлиненный элемент имеет прямоугольное поперечное сечение. В смонтированном положении он лежит плоской стороной, прижатой к поверхности стенки. Относительно большая контактная поверхность, создаваемая прямоугольным сечением, обуславливает значительное трение между упругой полосой и поверхностью смотрового колодца, предотвращая соскальзывание полосы с места ее установки. Для увеличения трения между упругой полосой 6 и поверхностью стенки поверхность полосы можно выполнить шершавой. Также, например, можно установить прокладки, такие как листы шершавого материала, между полосой и стенкой для создания дополнительного трения. Удлиненный элемент может иметь непрямоугольное сечение, эллиптическое, T-образное, с полостью или круглое сечение можно также использовать. Дополнительно к этому сечение упругого удлиненного элемента можно выполнить для взаимодействия с углублением в поверхности стенки. Например, как углубление, так и удлиненный элемент могут иметь треугольное сечение, так что удлиненный элемент при установке в углубление плотно садится в него. Специалист в данной области техники может выбрать поперечное сечение конкретного размера, увязанного с размером смотрового колодца и силами, необходимыми для надежной установки лестницы. В дополнительном варианте осуществления стойки лестницы не касаются земли. Опорные кронштейны 3 спроектированы несущими полный вес лестницы и, по меньшей мере, вес одного человека,перемещающегося по ней. Таким образом, отсутствует риск повреждения дна смотрового колодца стойками. В объеме настоящего изобретения многие варианты осуществления, отличающиеся от описанных выше, для иллюстрации настоящего изобретения являются возможными. Например, две или больше упругих полосы можно установить друг на друга сверху, выполнить концентрические кольца для создания дополнительного фиксирующего усилия крепления кольца на месте установки. Также компоненты можно встраивать, например опорные и/или установочные кронштейны можно встраивать в конструкцию лестницы. В другом варианте осуществления длина полосы может превышать длину внутреннего периметра лаза, и полоса может быть снабжена на обоих концах рядом небольших отверстий. Перехлестывающиеся-5 016942 концы можно затем соединять, проталкивая короткий штифт или т.п. в 2 отверстия нахлеста. Также возможно создание полосы, имеющей на одном конце неподвижное соединительное устройство и на другом конце небольшие отверстия. Альтернативно, один конец поверхности удлиненного элемента можно снабдить одним или несколькими выступами, такими как шпильки, а другой конец - одним или несколькими соответствующими углублениями для создания соединения со вставными и охватывающими элементами. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для крепления лестниц, по существу, в проходящем вертикально лазе (7), содержащее по меньшей мере один опорный кронштейн (3) для крепления лестницы (2) вблизи ее верхнего конца к лазу (7); по меньшей мере один установочный кронштейн (5, 105) для установки лестницы (2) на расстоянии от поверхности стенки (4) лаза (7) и по меньшей мере один удлиненный элемент (6), выполненный с возможностью установки по длине внутренней окружности лаза (7) для образования кольца или по меньшей мере части кольца, для крепления по меньшей мере одного установочного кронштейна (5, 105) к поверхности стенки (4) лаза (7),отличающееся тем, что удлиненный элемент (6) является упругим элементом, который вследствие своих упругих свойств прикладывает силу в радиальном направлении к поверхности стенки (4) и, таким образом, сам фиксируется в положении с прижимом к этой стенке для удержания удлиненного элемента(6) на месте. 2. Устройство по п.1, в котором удлиненный элемент (6) имеет такую длину, что когда упругий элемент (6) установлен по длине внутренней окружности лаза (7) первый конец (8) и второй конец (9) упругого элемента (6) упираются торцами друг в друга и элемент (6) находится под воздействием сжатия в продольном направлении. 3. Устройство по п.1 или 2, дополнительно содержащее соединительное устройство (10) для установки первого конца (8) упругого элемента (6) относительно второго конца (9) упругого элемента (6),при этом предпочтительно соединительное устройство (10) является муфтой (10), выполненной с возможностью скольжения по меньшей мере по части упругого элемента (6). 4. Устройство по любому из предыдущих пунктов, в котором по меньшей мере один опорный кронштейн (3) содержит крюк (11), выполненный с возможностью крепления лестницы (2), по меньшей мере, в вертикальном направлении, при этом предпочтительно по меньшей мере один опорный кронштейн (3) содержит упругий палец (12), выполненный с возможностью ограничения перемещения лестницы (2), когда лестница (2) размещена в крюке (11). 5. Устройство по любому из предыдущих пунктов, в котором по меньшей мере один установочный кронштейн (5, 105) содержит средство соединения с удлиненным элементом, такое как скользящая опора или крюк и/или средство соединения в виде скользящей опоры с вертикальным несущим элементом лестницы. 6. Устройство по любому из предыдущих пунктов, в котором конец по меньшей мере одного установочного кронштейна (5, 105) совпадает по форме с поверхностью стенки лаза, на которую конец установлен в смонтированном положении, и при этом предпочтительно по меньшей мере один установочный кронштейн (5, 105) имеет концевой участок с формой для использования с углублениями поверхности стенки, причем в смонтированном положении часть конца участка установлена в углубленном участке стенки и часть концевого участка установлена на примыкающем участке стенки, предпочтительно на противоположных сторонах углубленного участка. 7. Устройство по любому из предыдущих пунктов, в котором по меньшей мере один установочный кронштейн (5, 105) соединен с нижней частью лестницы (2). 8. Лаз (7), содержащий устройство (1) по любому из предыдущих пунктов. 9. Лаз (7) по п.8, в котором опорный кронштейн (3) закреплен на стенке верхней, предпочтительно конической формы части (13) лаза (7). 10. Лаз (7) по п.8 или 9, в котором опорный кронштейн (3) выполнен встроенным в верхнюю, предпочтительно конической формы часть (13) лаза (7). 11. Лаз (7) по любому из пп.8-10, в котором поверхность стенки (4) содержит по меньшей мере одно углубление (14), проходящее по длине окружности лаза и имеющее ширину, по существу, равную ширине упругого элемента (6), для совместной работы с упругим элементом (6). 12. Лаз (7) по п.8, в котором поверхность стенки (4) содержит многочисленные углубления (14), образующие гофрированную поверхность. 13. Способ монтажа упругого удлиненного элемента (6) для использования в устройстве согласно любому из пп.1-7 внутри лаза (7), в котором изгибают упругий удлиненный элемент (6) с приданием кольцевой формы посредством установки первого конца (8) упругого удлиненного элемента (6) над противоположным вторым концом 9 упругого-6 016942 удлиненного элемента (6); приводят кольцо к диаметру меньше диаметра лаза (7) перемещением одного конца (8, 9) вдоль упругого удлиненного элемента (6) так, что изогнутый упругий удлиненный элемент (6) легко устанавливается внутри лаза (7); устанавливают упругий удлиненный элемент (6) внутри лаза (7), после чего кольцо расширяется благодаря его упругим свойствам для фиксирования упругого удлиненного элемента (6) с прижимом к поверхности стенки лаза (7). 14. Способ по п.13, в котором длина удлиненного элемента (6) в ненагруженном состоянии немного больше длины окружности контура лаза 7 и в котором после расширения удлиненного элемента (6) один конец (8, 9) упругого удлиненного элемента (6) изгибают внутрь для установки его к противоположному концу (8, 9) с созданием секции (15) упругого удлиненного элемента (6), выпирающей к центру кольца; и оказывают давление в радиальном направлении на выпирающую секцию (15) для фиксации с прижимом к поверхности стенки (4) лаза (7) для образования кольца.
