Выявляющее вскрытие укупорочное средство для емкостей, снабженных резьбовой горловиной

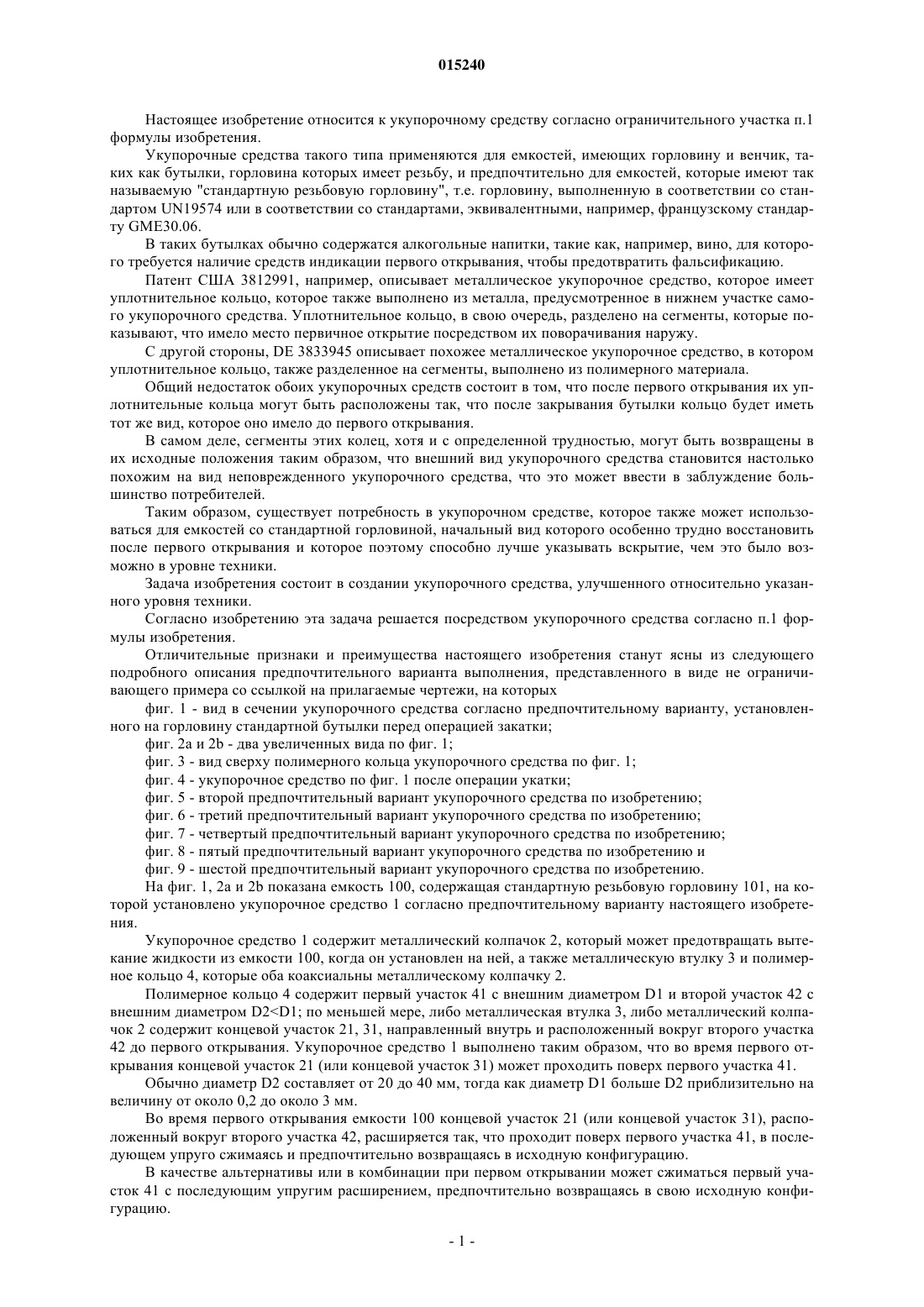

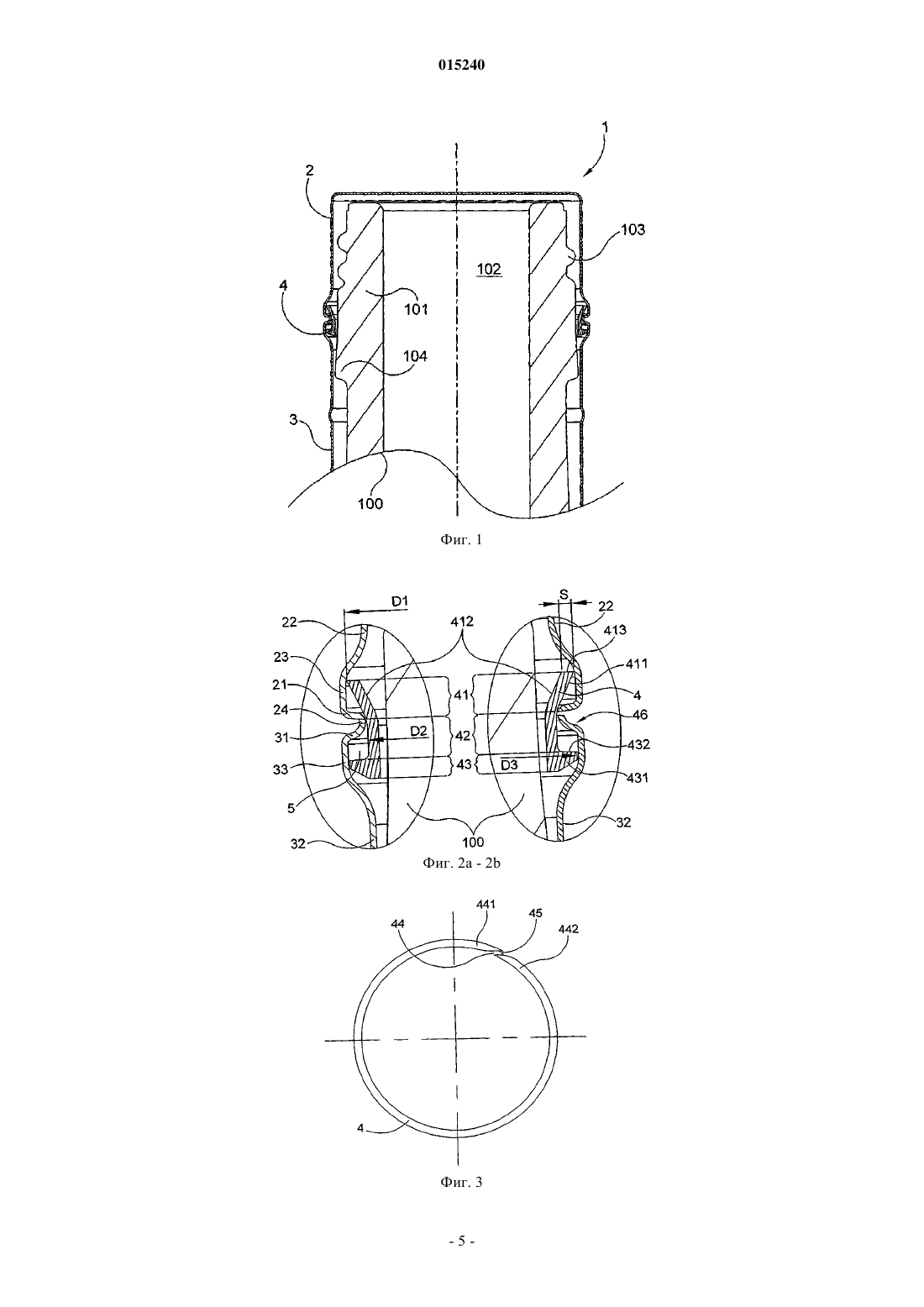

ВЫЯВЛЯЮЩЕЕ ВСКРЫТИЕ УКУПОРОЧНОЕ СРЕДСТВО ДЛЯ ЕМКОСТЕЙ, СНАБЖЕННЫХ РЕЗЬБОВОЙ ГОРЛОВИНОЙ Настоящее изобретение относится к укупорочному средству (1) предпочтительно для емкостей(100), имеющих стандартную резьбовую горловину (101), содержащему металлический колпачок(2) для предотвращения вытекания жидкости из емкости (100), коаксиально расположенные металлическую втулку (3) и полимерное кольцо (4), причем полимерное кольцо (4) содержит первый участок (41) с диаметром D1 и второй участок с диаметром D2D1, причем металлический колпачок (2) содержит концевой участок (21), расположенный вокруг второго участка (42) перед первым открыванием, при этом укупорочное средство (1) во время первого открывания позволяет проход концевого участка (21, 31) поверх первого участка (41). 015240 Настоящее изобретение относится к укупорочному средству согласно ограничительного участка п.1 формулы изобретения. Укупорочные средства такого типа применяются для емкостей, имеющих горловину и венчик, таких как бутылки, горловина которых имеет резьбу, и предпочтительно для емкостей, которые имеют так называемую "стандартную резьбовую горловину", т.е. горловину, выполненную в соответствии со стандартом UN19574 или в соответствии со стандартами, эквивалентными, например, французскому стандарту GME30.06. В таких бутылках обычно содержатся алкогольные напитки, такие как, например, вино, для которого требуется наличие средств индикации первого открывания, чтобы предотвратить фальсификацию. Патент США 3812991, например, описывает металлическое укупорочное средство, которое имеет уплотнительное кольцо, которое также выполнено из металла, предусмотренное в нижнем участке самого укупорочного средства. Уплотнительное кольцо, в свою очередь, разделено на сегменты, которые показывают, что имело место первичное открытие посредством их поворачивания наружу. С другой стороны, DE 3833945 описывает похожее металлическое укупорочное средство, в котором уплотнительное кольцо, также разделенное на сегменты, выполнено из полимерного материала. Общий недостаток обоих укупорочных средств состоит в том, что после первого открывания их уплотнительные кольца могут быть расположены так, что после закрывания бутылки кольцо будет иметь тот же вид, которое оно имело до первого открывания. В самом деле, сегменты этих колец, хотя и с определенной трудностью, могут быть возвращены в их исходные положения таким образом, что внешний вид укупорочного средства становится настолько похожим на вид неповрежденного укупорочного средства, что это может ввести в заблуждение большинство потребителей. Таким образом, существует потребность в укупорочном средстве, которое также может использоваться для емкостей со стандартной горловиной, начальный вид которого особенно трудно восстановить после первого открывания и которое поэтому способно лучше указывать вскрытие, чем это было возможно в уровне техники. Задача изобретения состоит в создании укупорочного средства, улучшенного относительно указанного уровня техники. Согласно изобретению эта задача решается посредством укупорочного средства согласно п.1 формулы изобретения. Отличительные признаки и преимущества настоящего изобретения станут ясны из следующего подробного описания предпочтительного варианта выполнения, представленного в виде не ограничивающего примера со ссылкой на прилагаемые чертежи, на которых фиг. 1 - вид в сечении укупорочного средства согласно предпочтительному варианту, установленного на горловину стандартной бутылки перед операцией закатки; фиг. 2a и 2b - два увеличенных вида по фиг. 1; фиг. 3 - вид сверху полимерного кольца укупорочного средства по фиг. 1; фиг. 4 - укупорочное средство по фиг. 1 после операции укатки; фиг. 5 - второй предпочтительный вариант укупорочного средства по изобретению; фиг. 6 - третий предпочтительный вариант укупорочного средства по изобретению; фиг. 7 - четвертый предпочтительный вариант укупорочного средства по изобретению; фиг. 8 - пятый предпочтительный вариант укупорочного средства по изобретению и фиг. 9 - шестой предпочтительный вариант укупорочного средства по изобретению. На фиг. 1, 2a и 2b показана емкость 100, содержащая стандартную резьбовую горловину 101, на которой установлено укупорочное средство 1 согласно предпочтительному варианту настоящего изобретения. Укупорочное средство 1 содержит металлический колпачок 2, который может предотвращать вытекание жидкости из емкости 100, когда он установлен на ней, а также металлическую втулку 3 и полимерное кольцо 4, которые оба коаксиальны металлическому колпачку 2. Полимерное кольцо 4 содержит первый участок 41 с внешним диаметром D1 и второй участок 42 с внешним диаметром D2D1; по меньшей мере, либо металлическая втулка 3, либо металлический колпачок 2 содержит концевой участок 21, 31, направленный внутрь и расположенный вокруг второго участка 42 до первого открывания. Укупорочное средство 1 выполнено таким образом, что во время первого открывания концевой участок 21 (или концевой участок 31) может проходить поверх первого участка 41. Обычно диаметр D2 составляет от 20 до 40 мм, тогда как диаметр D1 больше D2 приблизительно на величину от около 0,2 до около 3 мм. Во время первого открывания емкости 100 концевой участок 21 (или концевой участок 31), расположенный вокруг второго участка 42, расширяется так, что проходит поверх первого участка 41, в последующем упруго сжимаясь и предпочтительно возвращаясь в исходную конфигурацию. В качестве альтернативы или в комбинации при первом открывании может сжиматься первый участок 41 с последующим упругим расширением, предпочтительно возвращаясь в свою исходную конфигурацию.-1 015240 После открывания первый участок 41 располагается продольно между концевым участком 21 (или 31) и другим концевым участком 31 (или 21), выполняя преграждающую функцию, так что когда емкость 100 повторно закрывают укупорочным средством 1, металлический колпачок 2 и металлическая втулка 3 будут разделены, по меньшей мере, первым участком 41, расположенным между ними. Благодаря этому, после закрывания бутылки концевые участки 21 и 31 будут располагаться на расстоянии друг от друга с очевидным промежутком, который визуально покажет, что емкость 100 была открыта и снова закрыта. Предпочтительно, когда концевой участок 21 проходит поверх первого участка 41, концевой участок 31 удерживает полимерное кольцо 4 аксиально; альтернативно, когда концевой участок 31 проходит поверх первого участка 41, эта функция выполняется концевым участком 21. В первом случае, после первого открывания, полимерное кольцо 4 остается установленным на емкости 100; с другой стороны, во втором случае, оно будет составлять одно целое с металлическим колпачком 2 и поэтому будет легче осуществить подделку. Как видно из варианта по фиг. 1, между вертикальным участком 22 и резьбой 103 имеется пространство; аналогично, пространство также имеется между вертикальным участком 32 и выступом 104. Размер этих двух пространств не может быть слишком большим, поскольку в противном случае успешная операция закатки (см. фиг. 4) не может быть осуществлена оптимальным образом. Независимо от их точных размеров, эти пространства приводят к наличию выпуклостей 23, 33 вблизи концевых краев металлического колпачка 2 и металлической втулки 3. Выступы 23, 33 вместе вмещают кольцо 4 и, в свою очередь, содержат концевые участки 21, 31, которые обращены друг к другу до первого открывания укупорочного средства. В соответствии с конструкцией укупорочного средства 1, они также не позволяют полимерному кольцу 4, на которое оказывается давление при повторном закрытии, переместиться внутрь металлической втулки 3 или металлического колпачка 2. Металлический колпачок 2 и металлическая втулка 3 могут быть полностью отделены друг от друга посредством кольцевого разреза, который может быть незаметным или почти незаметным и который продолжается по окружности на 360; или предпочтительно они могут быть соединены друг с другом ломкими металлическими мостиками (перемычками 24 - см. фиг. 2b), которые могут быть разорваны при операции первого открывания. В первом случае металлический колпачок 2 и металлическая втулка 3 механически отделены друг от друга, т.е. между ними нет соединительной перемычки, и во время первого открывания, когда концевой участок 21 (или концевой участок 31) проходит поверх первого участка 41, аксиальное перемещение полимерного кольца 4 блокируется другим концевым участком 31 (или 21). С другой стороны, во втором случае во время первого открывания перемычки 24 подвергаются механическому воздействию на растяжение и/или сдвиг и сначала разрываются, а потом позволяют вышеописанный проход поверх первого участка 41. Внешняя поверхность 411 первого участка 41 может расходиться от второго участка 42 предпочтительно с формой усеченного конуса; она может также прерываться более чем в одном месте, например, с помощью радиальных насечек (не показаны), что позволяет изменять ее упругость. Угол конусности, образуемый внешней поверхностью 411, предпочтительно составляет от 10 до 120, и предпочтительно 50, чтобы, насколько это возможно, содействовать проходу поверх первого участка. Укупорочное средство 1 предпочтительно выполнено таким образом, что после первого открывания концевой участок 21 (или 31), прошедший поверх первого участка 41, не может больше пройти поверх него в обратном направлении, чтобы снова расположиться снаружи второго участка 42, предотвращая,таким образом, восстановление исходной конфигурации. Например, толщина S первого участка 41 может быть, по существу, постоянной и такой, что, когда металлический колпачок 2 снова завинчивают на емкость 100, концевой участок 21 (или 31) стремится войти внутрь между первым участком 41 и самой емкостью 100. Альтернативно, внутренняя стенка 412 первого участка 41 может быть, по существу, цилиндрической, так чтобы во время операции повторного закрытия концевой участок 21 (или 31) упирался в торцевую поверхность 413 первого участка. Полимерное кольцо 4 предпочтительно содержит третий участок 43 с внешним диаметром D3D2(с D3, по существу, равным D1), аксиально противоположный первому участку 41 относительно второго участка 42. Внешняя поверхность второго участка 42 может иметь цилиндрическую форму, однако понятно,что она может иметь также и другую форму, например она может быть вогнутой. В примере по фиг. 2a и 2b, сверху вниз по порядку на чертеже показаны участки 41, 42 и 43; в этом примере концевой участок 21 проходит поверх участка 41, а концевой участок 31 удерживает участок 43 и, следовательно, полимерное кольцо 4 на емкости 100. Возможна, однако, противоположная конструкция, в которой полимерное кольцо в сечении может-2 015240 иметь перевернутую конфигурацию, с первым участком 41, расположенным внизу; в этом случае функции концевых частей 21, 31 будут инвертированы так, что поверх первого участка 41 теперь будет проходить концевой участок 31. Участки 41, 42 и 43 полимерного кольца 4, таким образом, образуют полое кольцевое седло 46,предпочтительно асимметричное, в котором концевые участки 21, 31 расположены смежно друг другу до первого открывания. Таким образом, в зависимости от ориентации полимерного кольца 4 проход концевого участка поверх первого участка 41 возможен либо сверху (когда поверх первого участка 41 проходит концевой участок 21), либо снизу (когда поверх него проходит концевой участок 31). Как видно на фиг. 2a и 2b, первый участок 41 и третий участок 43 могут иметь отличающиеся друг от друга профили. В частности, третий участок 43 содержит участок 431, выступающий радиально наружу, на котором имеется стопорная поверхность 432. Стопорная поверхность 432 блокирует концевой участок 31 металлической втулки 3, который находится снаружи от нее. Как показано на фиг. 3, полимерное кольцо 4 выполнено с разрывом 44 типа кольца "SEIGER". Два конца 441, 442 могут быть соединены одной или более перемычек 45, чтобы избежать локализованных деформаций, даже для колец, имеющих относительно тонкое сечение. Внешний диаметр полимерного кольца 4 в покое предпочтительно больше внутреннего диаметра металлического колпачка 2 и/или металлической втулки 3, которые являются непосредственно смежными ему, так чтобы обеспечить расширение с небольшим натяжением, для облегчения установки укупорочного средства 1 на емкость 100. На фиг. 2a и 2b позицией 5 обозначен промежуток между концевым участком 31 (или 21) и стопорной поверхностью 432; это задерживает проход концевого участка 21 (или 31) поверх первого участка 41 для разрыва перемычек 24 (если они имеются), которые соединяют металлическую втулку с металлическим колпачком, с тем чтобы уменьшить усилие открывания и избежать вытягивания металлической втулки 3 при открывании. В аксиальном направлении этот зазор составляет от около 0,3 до около 2 мм. Материал, из которого выполнены металлические колпачок 2 и втулка 3, может быть алюминием с толщиной предпочтительно от 0,2 до 0,25 мм, предпочтительно 0,22 мм, в то время как материал, из которого выполнено полимерное кольцо 4, предпочтительно выбирают из группы, включающей POM (полиорганические материалы), полиамид и РР (полипропилен). Укупорочное средство 1 может также при желании содержать вставку 6, выполненную из материала с низкой жесткостью (она показана только на фиг. 4-9), которая расположена внутри металлического колпачка 2 и обеспечивает уплотнение укупорочного средства 1 на емкости 100. Альтернативно и/или дополнительно, может использоваться вставка 7 с внутренней резьбой (показана только на фиг. 5-7), такой как описана в публикации WO 2006/011001 А 1 - заявитель), содержание которой и, в частности, фиг. 2 и 3, с. 6, строки 6-9, а также от строки 19 на с. 7 до строки 9 на с. 8, включены в настоящее описание путем ссылки. Резьбовая вставка 7 может быть отделена от полимерного кольца 4 (как показано на фиг. 5) или может быть соединена с ним посредством ломких перемычек 71(как показано на фиг. 6 и 7). В варианте выполнения по фиг. 7 вставка 7 имеет стенку с толщиной больше, чем у вставки 7 в варианте, показанном на фиг. 5 и 6. Это приводит к отсутствию выступа 23. Таким образом, обеспечивается укупорочное средство с внешней поверхностью, более пригодной для размещения украшений, но, тем не менее, позволяет выявить вскрытие. В вариантах по фиг. 8 и 9 полимерное кольцо 4 содержит множество внутренних язычков 47, зацепляющих выступ 104 емкости 100. Это позволяет выполнить металлическую втулку 3 гладкой снаружи,например, исключив аксиально удерживающее углубление 34, которое присутствует в вариантах по фиг. 4-7. Вариант выполнения металлической втулки 3 показан на фиг. 9, где металлическая втулка 3 является, в частности, кольцом с уменьшенным аксиальным протяжением. Дополнительный вариант (не показан, можно получить из варианта по фиг. 8): в этом варианте металлическая втулка 3 удерживается от перемещения аксиально вверх посредством внутренних язычков 47, нижней вдавленной поверхностью 331 выступа 33, а также от перемещения вниз вследствие упора в саму емкость 100. Здесь, таким образом, не требуется обеспечивать вдавленный концевой участок 31. Характерным признаком, присутствующим во всех вариантах выполнения, является то, что укупорочное средство 1 может устанавливаться на емкостях 100, которые имеют резьбовую горловину 101,при этом резьба 103 горловины 101 сама зацепляет укупорочное средство 1. "Горловина емкости" означает часть, которая в стеклянных бутылках выполнена из стекла за одно целое с остальной емкостью, и может быть идентифицирована как таковая до установки укупорочного средства 1 на емкость 100. Настоящее изобретение поэтому исключает укупорочные средства, содержащие резьбовой элемент,зацепляющий колпачок самого укупорочного элемента, поскольку в этих случаях резьба обеспечена не на емкости, а на самом укупорочном средстве. По этой причине указанные укупорочные средства отно-3 015240 сятся к другому типу. Другими словами, средства против отжатия укупорочного средства 1 для стягивания укупорочного средства с емкости 100 с целью фальсификации всегда будут взаимодействовать с нижней поверхностью выступа 104, поскольку они состоят исключительно из углубления 34 в металлической втулке 3, или из выступов 23, 33, вместе с внутренними язычками 47, обеспеченными на полимерном кольце 4. Для удовлетворения обычных и специальных требований специалист в данной области техники способен осуществить множество различных модификаций и вариантов рассмотренных выше конструкций, все из которых, однако, входят в объем защиты изобретения, определенный в прилагаемой формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Укупорочное средство (1) для емкостей (100), которые имеют резьбовую горловину (101), предпочтительно стандартную резьбовую горловину (101), содержащее средства против отжатия (34, 47), которые могут предотвратить стягивание укупорочного средства(1) с емкости (100); металлический колпачок (2), который может предотвратить вытекание жидкости из емкости (100),когда металлический колпачок (2) надет на емкость (100); металлическую втулку (3) и полимерное кольцо (4), которые оба коаксиальны металлическому колпачку (2); отличающееся тем, что указанные средства против отжатия (34, 47) обеспечены аксиальным удерживающим углублением(34) в металлической втулке (3) или нижней поверхностью (331) выступа (33) на металлической втулке(3) вместе с внутренними язычками (47), обеспеченными на полимерном кольце (4); упомянутое полимерное кольцо (4) содержит первый участок (41), имеющий диаметр D1, и второй участок (42), имеющий диаметр D2D1; по меньшей мере один из металлического колпачка (2) и/или металлической втулки (3) содержит концевой участок (21, 31), расположенный вокруг второго участка (42) до первого открывания; причем укупорочное средство (1) позволяет проход концевого участка (21, 31) поверх упомянутого первого участка (41) во время первого открывания. 2. Укупорочное средство (1) по п.1, которое после первого открывания способно предотвратить прохождение концевого участка (21, 31) поверх первого участка (41) для размещения его вокруг второго участка (42). 3. Укупорочное средство (1) по любому предшествующему пункту, в котором указанный концевой участок (21) обеспечен на металлическом колпачке (2). 4. Укупорочное средство (1) по любому предшествующему пункту, в котором указанный концевой участок (31) обеспечен на металлической втулке (3). 5. Укупорочное средство (1) по любому предшествующему пункту, в котором внешняя поверхность(411) первого участка (41), по существу, имеет форму усеченного конуса и расходится от второго участка(42). 6. Укупорочное средство (1) по любому предшествующему пункту, в котором полимерное кольцо(4) содержит третий участок (43) с внешним диаметром D3D2, аксиально противоположный первому участку (41) относительно второго участка (42). 7. Укупорочное средство (1) по любому предшествующему пункту, в котором первый участок (41) содержит одну или более радиальных прорезей. 8. Укупорочное средство (1) по п.6, в котором третий участок (43) имеет профиль, отличающийся от профиля первого участка (41). 9. Укупорочное средство (1) по п.7 или 8, в котором третий участок (43) содержит участок (431),выступающий радиально наружу и на котором обеспечена стопорная поверхность (432), который способен удерживать расположенный вокруг него элемент - металлический колпачок (2) или втулку (3). 10. Укупорочное средство (1) по любому предшествующему пункту, в котором полимерное кольцо(4) прервано прорезью (44). 11. Укупорочное средство (1) по любому из пп.1-10, в котором металлический колпачок (2) и/или металлическая втулка (3) содержат кольцевой выступ (23, 33), причем концевые участки (21, 31) обеспечены на конце кольцевого выступа (23, 33). 12. Укупорочное средство (1) по любому из пп.1-11, в котором металлический колпачок (2) отделен от металлической втулки (3) разрезом, продолжающимся по окружности на 360. 13. Укупорочное средство (1) по любому из пп.1-11, в котором до первого открывания металлический колпачок (2) соединен с металлической втулкой (3) посредством ломких металлических перемычек(24), способных разрываться при первом открывании.
