Укупорочное средство

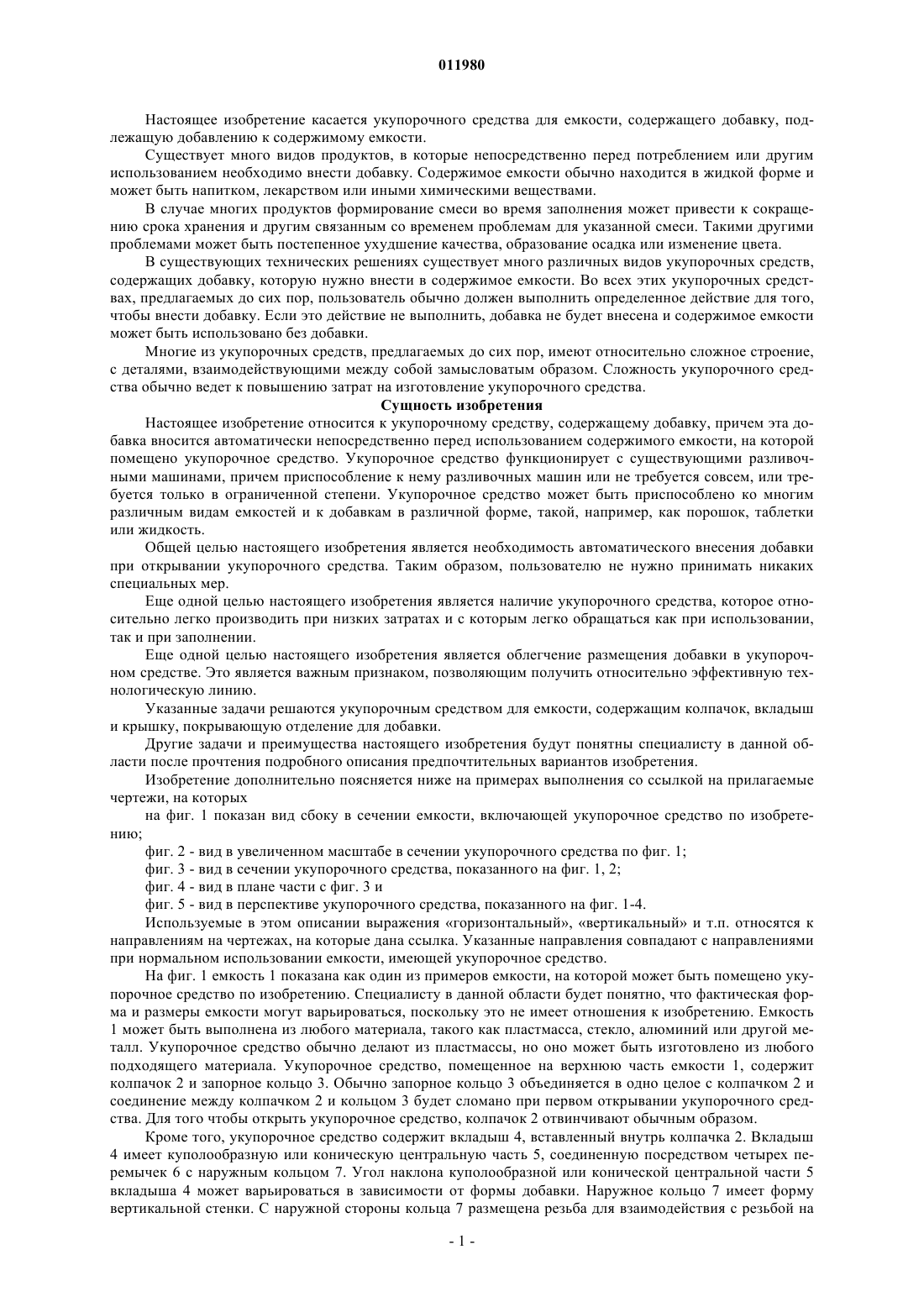

011980 Настоящее изобретение касается укупорочного средства для емкости, содержащего добавку, подлежащую добавлению к содержимому емкости. Существует много видов продуктов, в которые непосредственно перед потреблением или другим использованием необходимо внести добавку. Содержимое емкости обычно находится в жидкой форме и может быть напитком, лекарством или иными химическими веществами. В случае многих продуктов формирование смеси во время заполнения может привести к сокращению срока хранения и другим связанным со временем проблемам для указанной смеси. Такими другими проблемами может быть постепенное ухудшение качества, образование осадка или изменение цвета. В существующих технических решениях существует много различных видов укупорочных средств,содержащих добавку, которую нужно внести в содержимое емкости. Во всех этих укупорочных средствах, предлагаемых до сих пор, пользователь обычно должен выполнить определенное действие для того,чтобы внести добавку. Если это действие не выполнить, добавка не будет внесена и содержимое емкости может быть использовано без добавки. Многие из укупорочных средств, предлагаемых до сих пор, имеют относительно сложное строение,с деталями, взаимодействующими между собой замысловатым образом. Сложность укупорочного средства обычно ведет к повышению затрат на изготовление укупорочного средства. Сущность изобретения Настоящее изобретение относится к укупорочному средству, содержащему добавку, причем эта добавка вносится автоматически непосредственно перед использованием содержимого емкости, на которой помещено укупорочное средство. Укупорочное средство функционирует с существующими разливочными машинами, причем приспособление к нему разливочных машин или не требуется совсем, или требуется только в ограниченной степени. Укупорочное средство может быть приспособлено ко многим различным видам емкостей и к добавкам в различной форме, такой, например, как порошок, таблетки или жидкость. Общей целью настоящего изобретения является необходимость автоматического внесения добавки при открывании укупорочного средства. Таким образом, пользователю не нужно принимать никаких специальных мер. Еще одной целью настоящего изобретения является наличие укупорочного средства, которое относительно легко производить при низких затратах и с которым легко обращаться как при использовании,так и при заполнении. Еще одной целью настоящего изобретения является облегчение размещения добавки в укупорочном средстве. Это является важным признаком, позволяющим получить относительно эффективную технологическую линию. Указанные задачи решаются укупорочным средством для емкости, содержащим колпачок, вкладыш и крышку, покрывающую отделение для добавки. Другие задачи и преимущества настоящего изобретения будут понятны специалисту в данной области после прочтения подробного описания предпочтительных вариантов изобретения. Изобретение дополнительно поясняется ниже на примерах выполнения со ссылкой на прилагаемые чертежи, на которых на фиг. 1 показан вид сбоку в сечении емкости, включающей укупорочное средство по изобретению; фиг. 2 - вид в увеличенном масштабе в сечении укупорочного средства по фиг. 1; фиг. 3 - вид в сечении укупорочного средства, показанного на фиг. 1, 2; фиг. 4 - вид в плане части с фиг. 3 и фиг. 5 - вид в перспективе укупорочного средства, показанного на фиг. 1-4. Используемые в этом описании выражения горизонтальный, вертикальный и т.п. относятся к направлениям на чертежах, на которые дана ссылка. Указанные направления совпадают с направлениями при нормальном использовании емкости, имеющей укупорочное средство. На фиг. 1 емкость 1 показана как один из примеров емкости, на которой может быть помещено укупорочное средство по изобретению. Специалисту в данной области будет понятно, что фактическая форма и размеры емкости могут варьироваться, поскольку это не имеет отношения к изобретению. Емкость 1 может быть выполнена из любого материала, такого как пластмасса, стекло, алюминий или другой металл. Укупорочное средство обычно делают из пластмассы, но оно может быть изготовлено из любого подходящего материала. Укупорочное средство, помещенное на верхнюю часть емкости 1, содержит колпачок 2 и запорное кольцо 3. Обычно запорное кольцо 3 объединяется в одно целое с колпачком 2 и соединение между колпачком 2 и кольцом 3 будет сломано при первом открывании укупорочного средства. Для того чтобы открыть укупорочное средство, колпачок 2 отвинчивают обычным образом. Кроме того, укупорочное средство содержит вкладыш 4, вставленный внутрь колпачка 2. Вкладыш 4 имеет куполообразную или коническую центральную часть 5, соединенную посредством четырех перемычек 6 с наружным кольцом 7. Угол наклона куполообразной или конической центральной части 5 вкладыша 4 может варьироваться в зависимости от формы добавки. Наружное кольцо 7 имеет форму вертикальной стенки. С наружной стороны кольца 7 размещена резьба для взаимодействия с резьбой на-1 011980 внутренней поверхности колпачка 2. Точная форма резьбы или другого подобного соединения не имеет значения, если только это соединение функционирует должным образом. На нижнем краю кольца 7 размещается канавка 8 для захвата ободка 9 отверстия в емкости 1. Таким образом, укупорочное средство крепится к емкости 1 за счет взаимодействия между канавкой 8 вкладыша 4 и ободком 9 емкости 1. Вкладыш 4 жестко прикреплен к ободку 9 емкости 1 посредством прессовой посадки и/или клея. Во вкладыше 4 между центральной частью 5, перемычками 6 и кольцом 7 образуются четыре отверстия 10. Количество перемычек 6 и, таким образом, количество образованных отверстий 10 может варьироваться,если только это не мешает подаче добавки. Функционирование вкладыша 4 будет дополнительно описано ниже. В других вариантах (не показаны) вкладыш или интегрирован с емкостью, или помещается внутри горлышка емкости. Резьба для взаимодействия с резьбой колпачка 2 помещается в этих случаях на горлышко емкости. В общем форма вкладышей является такой же, как описанная выше, т.е. он имеет куполообразную или конусную центральную часть и несколько перемычек, соединяющих центральную часть с остальной емкостью в случае интегрированного вкладыша или с наружным кольцом в случае вкладыша, помещенного внутри горлышка емкости. Высота кольца может варьироваться в зависимости от формы соединения с емкостью. Наружное кольцо вкладыша, помещенного в горлышко емкости, жестко удерживается внутри горлышка и на подходящем расстоянии от вершины горлышка для взаимодействия с колпачком 2. Соединение между вкладышем и емкостью может иметь любую подходящую форму, такую как соответствие форме, защелочное соединение, клеевое соединение или сварка. Колпачок 2 является винтовым колпачком, имеющим кольцевую или цилиндрическую стенку 12 с резьбой для взаимодействия с резьбой вкладыша 4. Как показано выше, в некоторых вариантах резьба для взаимодействия с колпачком помещается вместо этого на емкости. Колпачок имеет верхнюю стенку или верх, образующий кольцо, внутри которого помещают крышку 11. Обычно крышка 11 удерживается за счет прессовой посадки в кольцо 13, причем наружный диаметр крышки 11 несколько больше внутреннего диаметра кольца 13. Специалист в данной области техники понимает, что крышка может удерживаться в кольце 13 многими различными способами, например клеем, лентой или сваркой. Для дополнительного упрочнения удерживания крышки 11, по меньшей мере, верхняя часть колпачка 2, включая крышку 11, может быть отделана фольгой или слоем алюминия, пластмассы и тому подобного. Указанная фольга или слой должны приставать к колпачку 2 и крышке 11. Кроме того, колпачок 2 имеет внутреннюю кольцевую стенку 14, помещенную на внутренней кромке кольца 13 и обращенную вниз от верхней стенки. В показанном варианте внутренняя стенка 14 наклонена внутрь, но в других вариантах внутренняя стенка является, по существу, вертикальной. В укупоривающем средстве нижний конец внутренней стенки 14 колпачка 2 лежит на перемычках 6 вкладыша 4. Внутренняя стенка 14 упирается в куполообразную или конусную центральную часть 5 вкладыша 4 образования плотной посадки между колпачком 2 и вкладышем 4. Таким образом, в укупорочном средстве образуется отделение 15, ограниченное внутренней стенкой 14 колпачка 2, центральной частью 5 вкладыша 4 и крышкой 11. Внутри отделения 15 должна размещаться добавка. В варианте, показанном на чертежах, добавка имеет форму таблетки 16. Специалисту в данной области будет понятно, что добавка может иметь любую форму. Так, это может быть, например, порошок, гранулы или жидкость. Отделение 15 укупорочного средства плотно закрыто снизу за счет взаимодействия между внутренней стенкой 14 колпачка 2 и центральной частью 5 вкладыша 4. Специалисту в данной области техники будет понятно, что точная форма взаимодействия между внутренней стенкой 14 колпачка 2 и центральной частью вкладыша 4 может варьироваться, если обеспечивается герметизация. В одном варианте на различных частях размещаются приливы и канавки для выполнения функции защелкивания. Для альтернативных вариантов со вкладышем, который или интегрирован с емкостью, или помещен внутри горлышка емкости, вкладыш размещают на расстоянии от верхней части горлышка, подогнанной к высоте внутренней стенки 14 колпачка 2. Укупоривающее средство по изобретению выполнено из всего лишь трех частей, т.е. колпачка 2,включающего в себя запорное кольцо 3, вкладыша 4 и крышки 11. Когда укупорочное средство по изобретению жестко закрепляют на емкости 1 и колпачок 2 поворачивают для открывания укупорочного средства, колпачок 2 будет поворачиваться относительно вкладыша 4. За счет этого взаимного вращения внутренняя стенка 14 колпачка 2 выйдет из контакта с перемычками 6 и центральной частью 5 вкладыша 4. Когда внутренняя стенка 14 переместится дальше вверх,таблетка 16 или другая добавка, помещенная в отделение 15 укупорочного средства, упадет вниз через одно или более отверстий 10 вкладыша 4. Добавка падает благодаря наклонной поверхности центральной части 5 и под воздействием силы тяжести. Таким образом, добавка будет падать внутрь содержимого емкости 1 и смешиваться с ним. Специалист в данной области техники понимает, что точная форма и размеры укупорочного средства и его различных частей могут варьироваться в зависимости от формы и размеров емкости и добавки. Указанный специалист понимает также, что точная форма крепления между вкладышем 4 и емкостью 1 не имеет значения, если только вкладыш жестко прикреплен к емкости 1. Укупорочное средство обычно крепят к емкости 1 на разливочной машине, сразу после заполнения-2 011980 емкости. Добавку помещают в укупорочное средство или перед помещением укупорочного средства на емкость 1, или с укупорочным средством, уже помещенным на емкость 1. Добавку обычно помещают внутри укупорочного средства на разливочной машине или рядом с разливочной машиной. Когда добавку помещают в отверстие 15 укупорочного средства, крышку 11 помещают на место, обычно путем вдавливания в кольцо 13 колпачка 2. В то же время применяется возможное дополнительное средство крепления крышки 11 к колпачку 2. Колпачок 2 может быть навинчен обратно на емкость 1 обычным образом после первого открывания укупорочного средства. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Укупорочное средство для емкости (1), предназначенное для содержания добавки, подлежащей внесению в содержимое емкости (1) при первом открывании укупорочного средства, и содержащее колпачок (2), вкладыш (4) и крышку (11), покрывающую отделение (15) для добавки, отличающееся тем, что вкладыш (4) жестко прикреплен к емкости (1), а колпачок (2) и вкладыш (4) являются взаимно вращаемыми. 2. Укупорочное средство по п.1, отличающееся тем, что вкладыш (4) имеет куполообразную или коническую центральную часть (5), кольцо (7) в виде вертикальной стенки на расстоянии от центральной части (5) и по меньшей мере две перемычки (6), соединяющие центральную часть (5) с кольцом (7) вкладыша (4), при этом между центральной частью (5), наружным кольцом (7) и перемычками (6) образованы отверстия (10). 3. Укупорочное средство по п.1, отличающееся тем, что колпачок (1) имеет наружную кольцевую стенку (12) с резьбой для взаимодействия с резьбой кольца (7) вкладыша (4) или резьбой емкости, внутреннюю кольцевую стенку (14) на расстоянии от наружной стенки (12) и кольцо (13), образованное наверху между верхними краями наружной и внутренней кольцевых стенок (12, 14), при этом крышка (11) вставлена внутрь кольца (13) на верхней части колпачка (2). 4. Укупорочное средство по п.3, отличающееся тем, что внутренняя стенка (14) колпачка (2) в закрытом положении упирается в центральную часть (5) вкладыша (4), так что образуется закрытое отделение (15), ограниченное внутренней стенкой (14) колпачка, причем крышка (11) находится внутри кольца (13) колпачка (2) и центральной части (5) вкладыша (4). 5. Укупорочное средство по п.4, отличающееся тем, что внутренняя стенка (14) колпачка (2) выходит из контакта с центральной частью (5) вкладыша при отвинчивании колпачка (2) с вкладыша, открывая закрытое отделение (15) с нижней стороны и позволяя добавке упасть через отверстия (10) вкладыша(4) вниз, в емкость (1). 6. Укупорочное средство по п.1, отличающееся тем, что добавка имеет форму таблетки, порошка или жидкости. 7. Укупорочное средство по п.3, отличающееся тем, что крышка (11) установлена внутри кольца(13) колпачка (2) посадкой с натягом. 8. Укупорочное средство по п.3, отличающееся тем, что крышка (11) удерживается на кольце (13) колпачка (2) клеем, лентой и/или сваркой. 9. Укупорочное средство по п.2, отличающееся тем, что на нижнем крае кольца (7) вкладыша (4) выполнена канавка (8) с возможностью ее установки на ободке (9) емкости (1) посадкой с натягом. 10. Укупорочное средство по п.2, отличающееся тем, что вкладыш размещен внутри горловины емкости. 11. Укупорочное средство по п.2, отличающееся тем, что вкладыш интегрирован в емкость.
