Укупорочное устройство для емкостей с жидкостью, в частности для бутылок с крепкими напитками

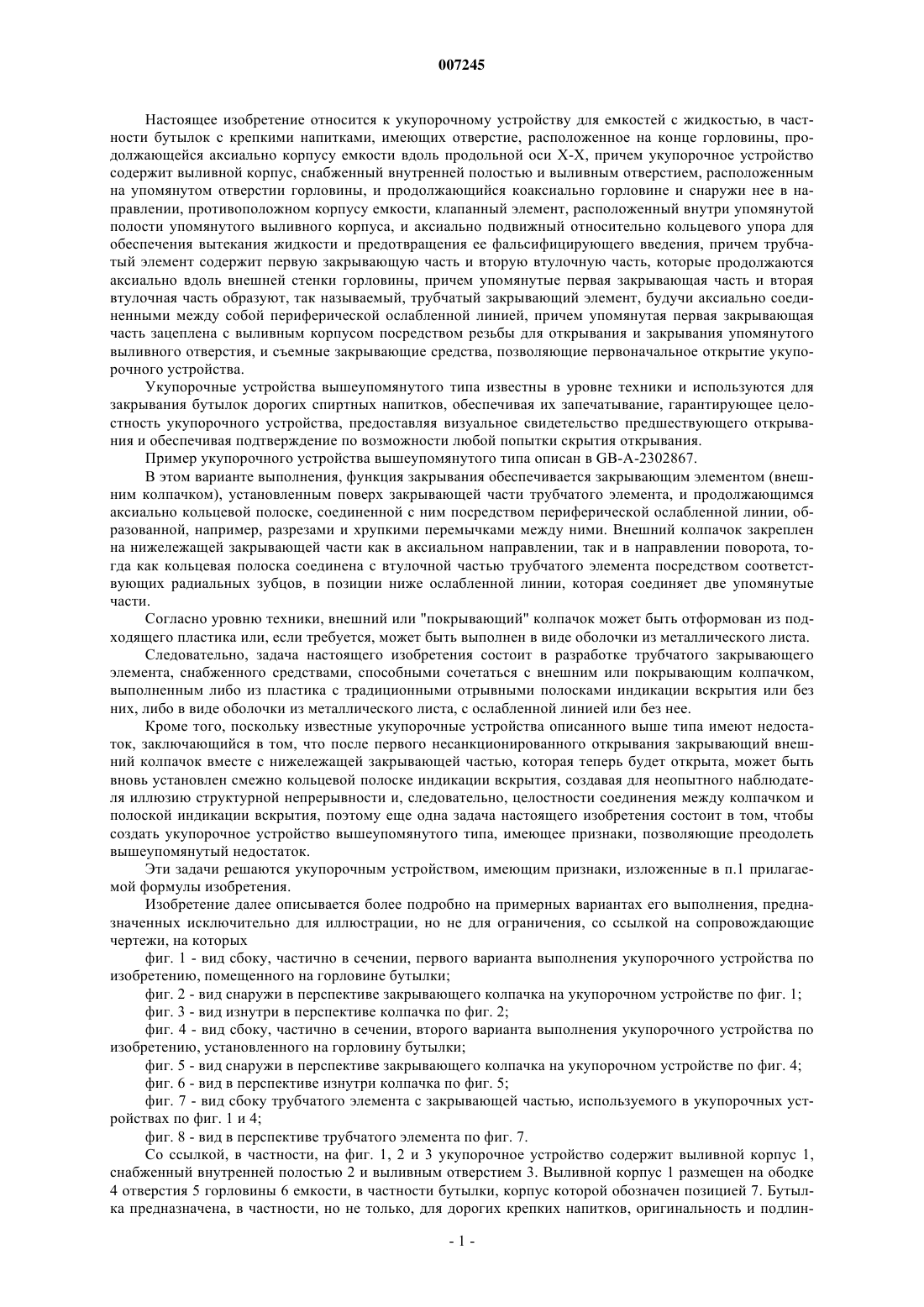

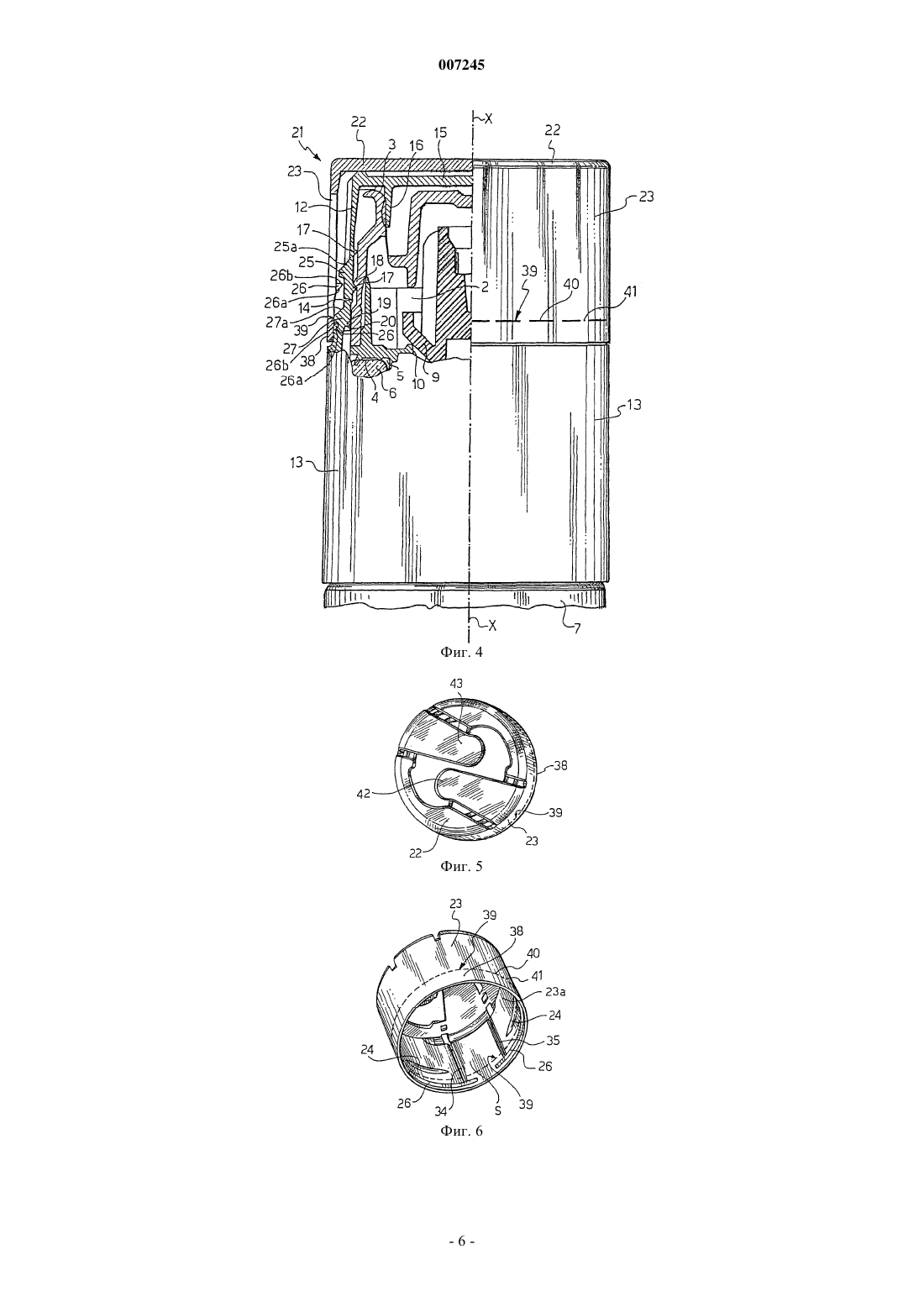

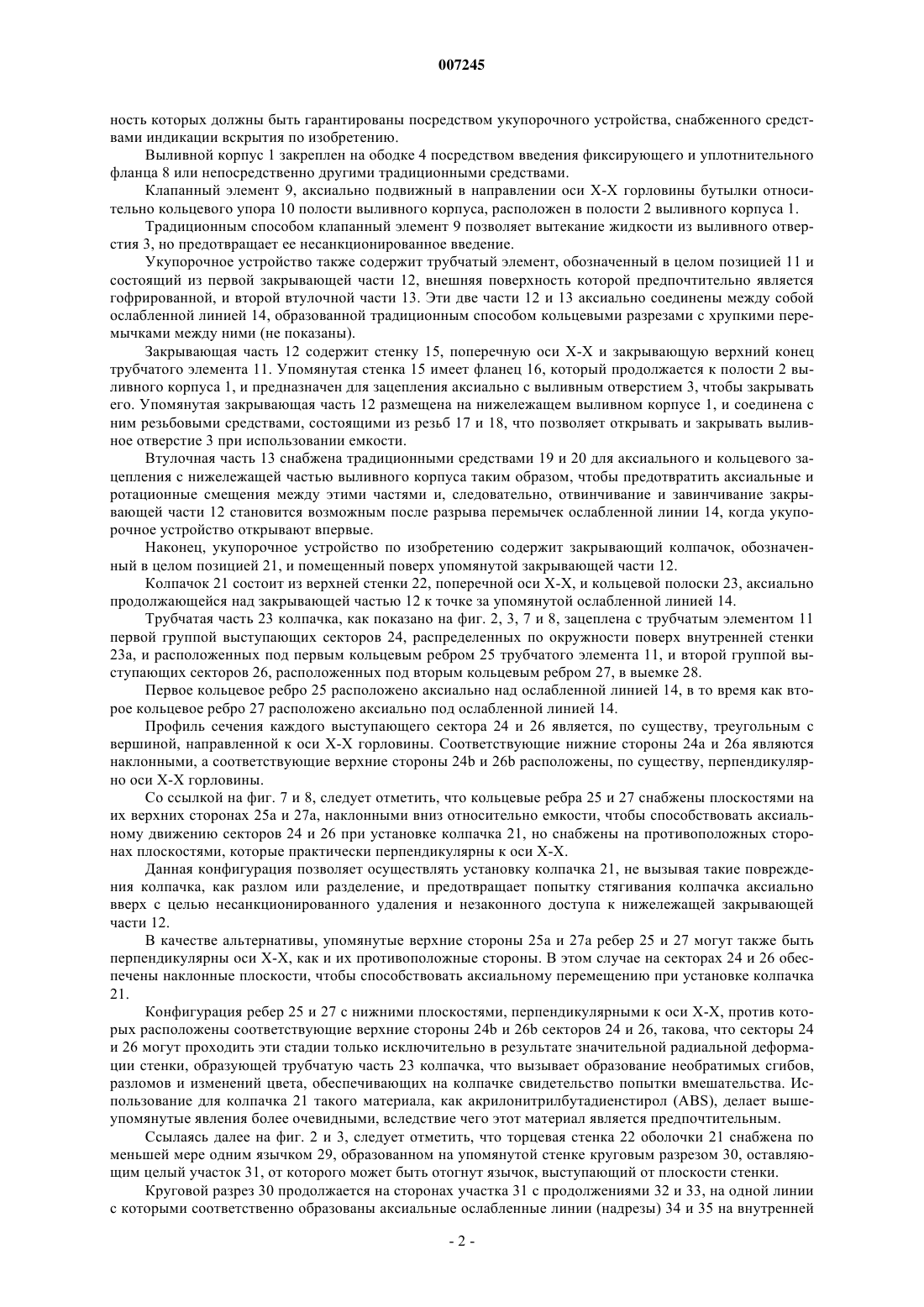

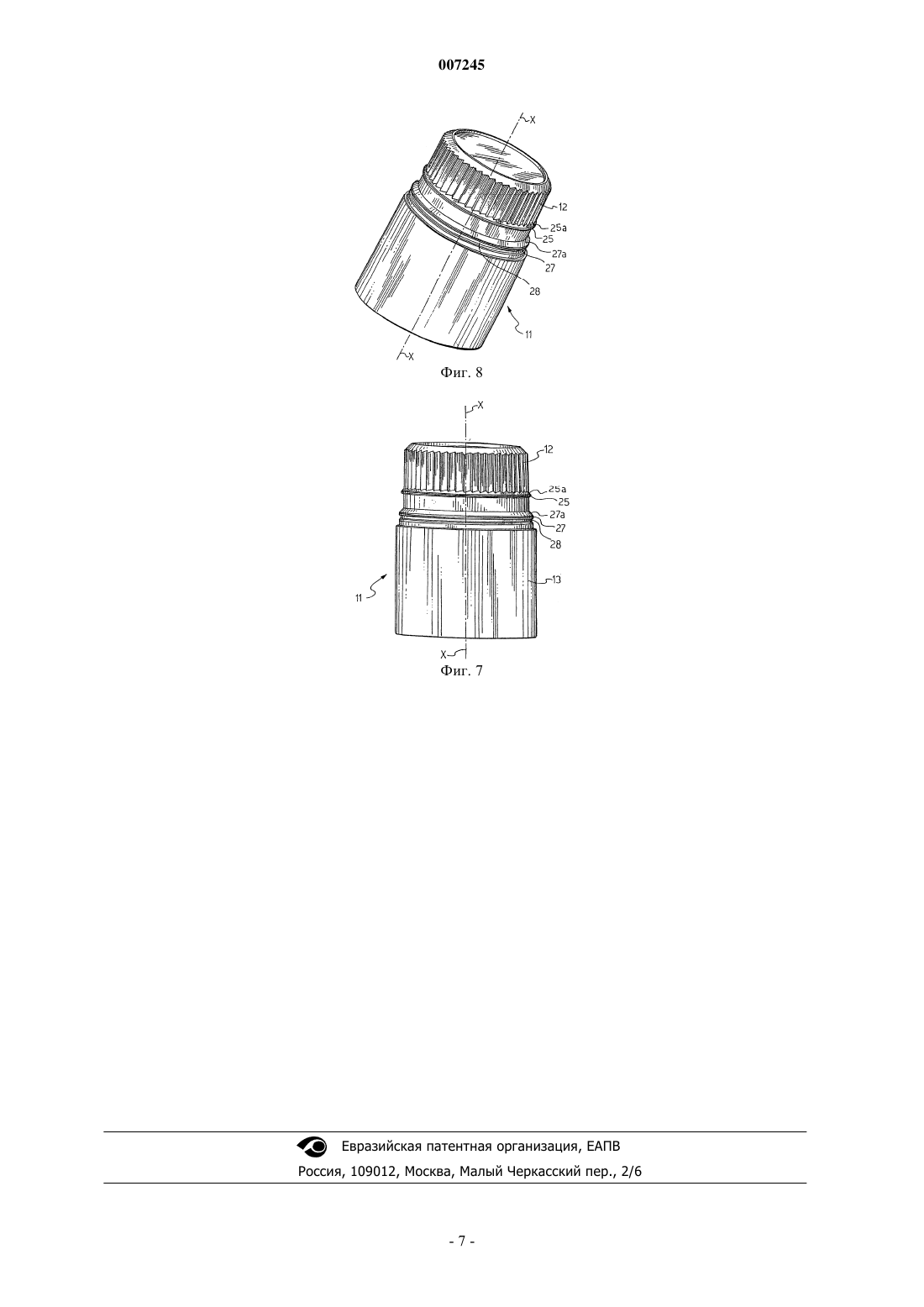

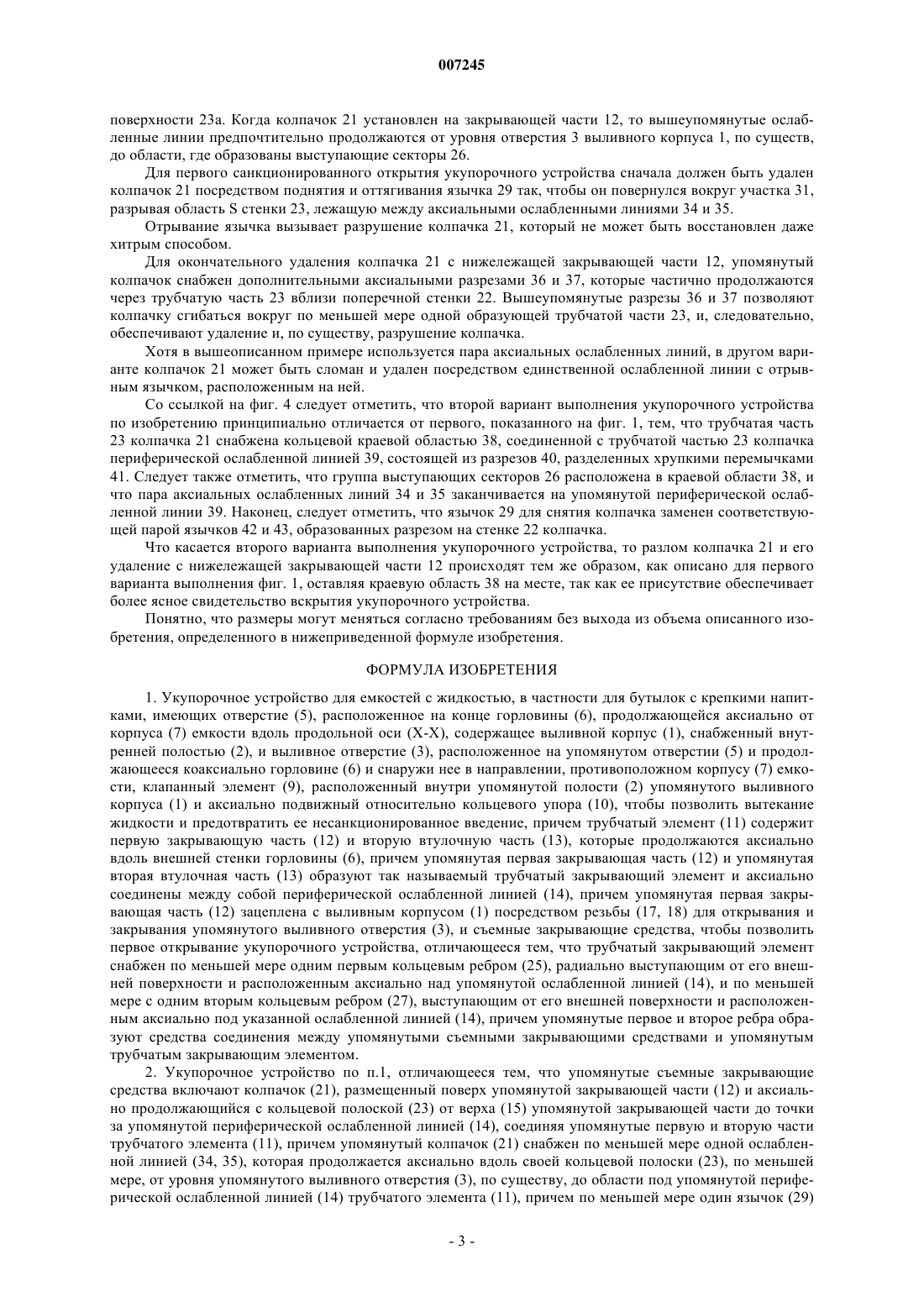

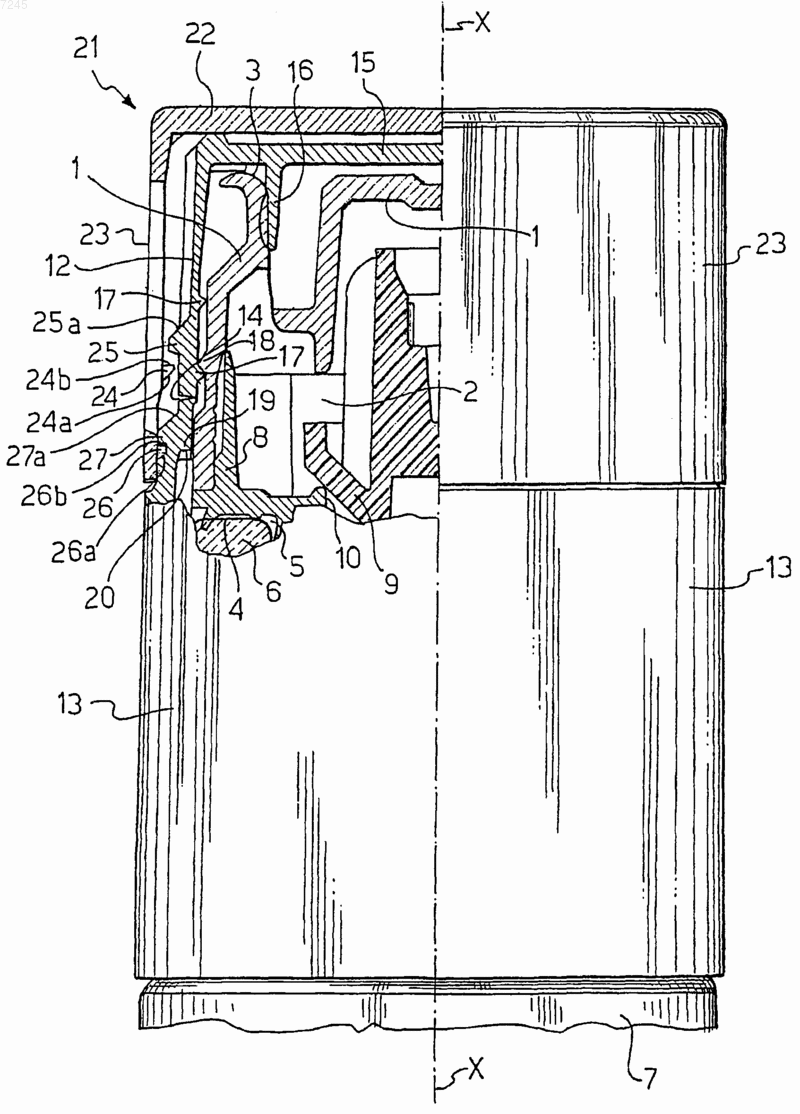

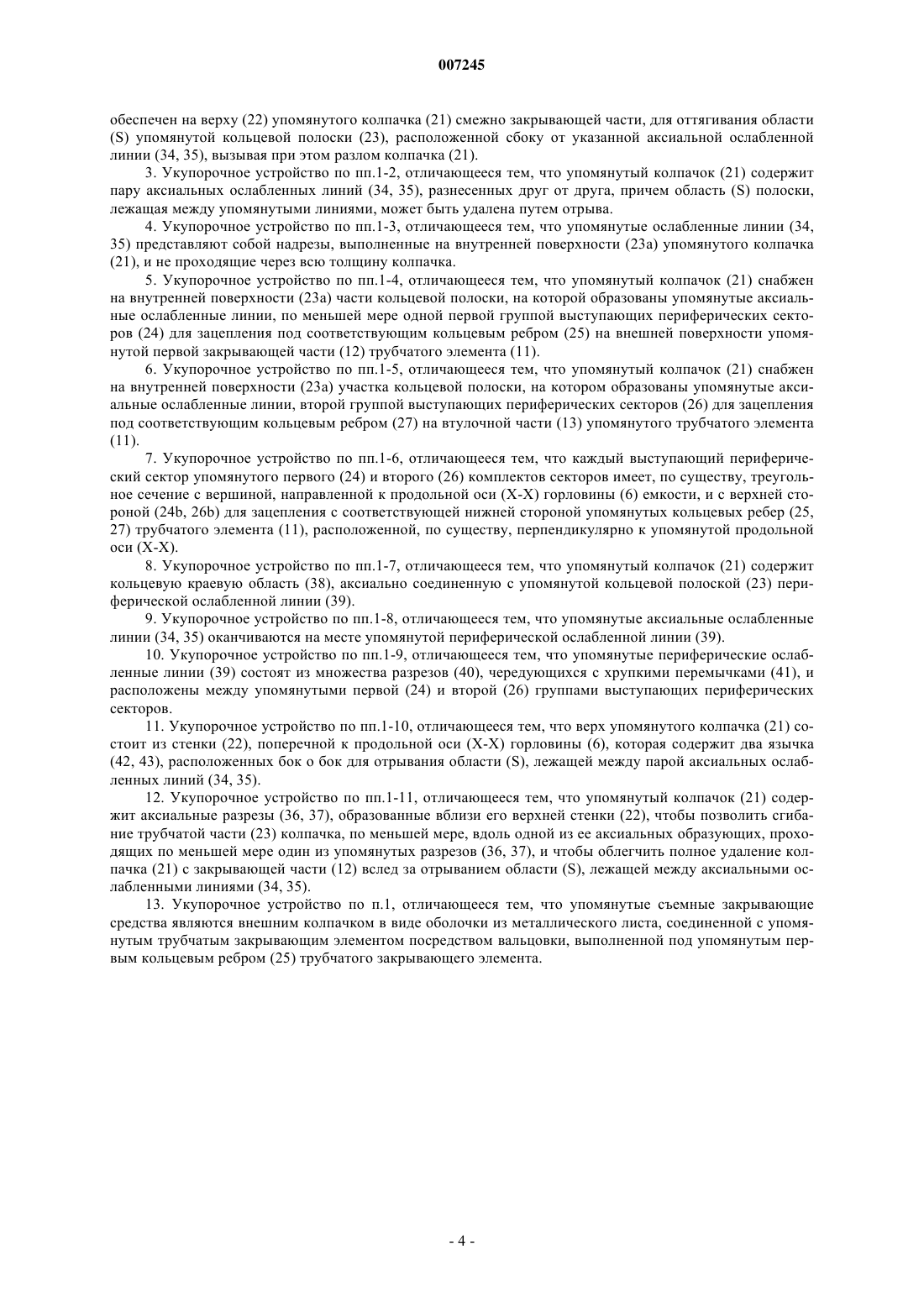

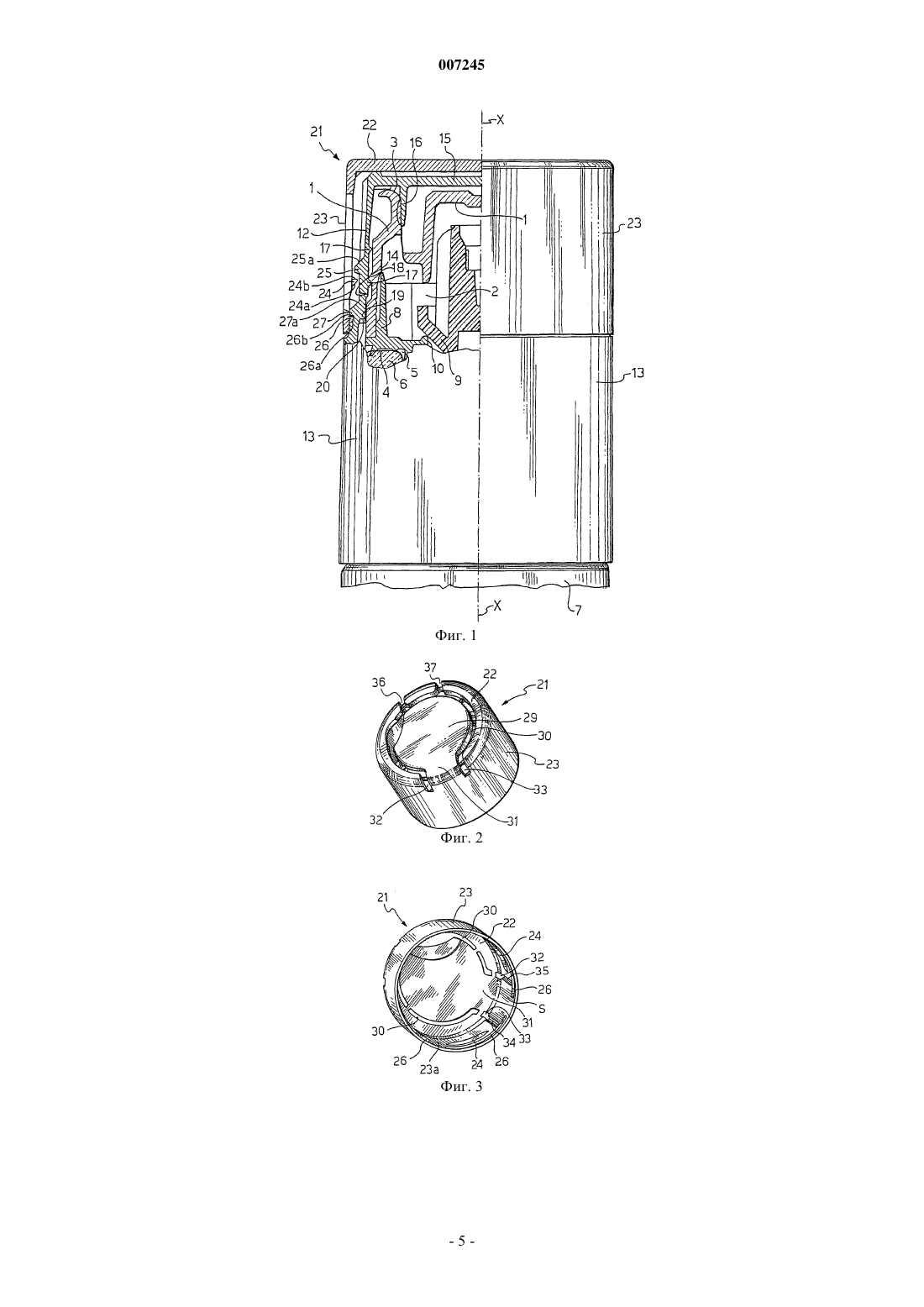

007245 Настоящее изобретение относится к укупорочному устройству для емкостей с жидкостью, в частности бутылок с крепкими напитками, имеющих отверстие, расположенное на конце горловины, продолжающейся аксиально корпусу емкости вдоль продольной оси Х-Х, причем укупорочное устройство содержит выливной корпус, снабженный внутренней полостью и выливным отверстием, расположенным на упомянутом отверстии горловины, и продолжающийся коаксиально горловине и снаружи нее в направлении, противоположном корпусу емкости, клапанный элемент, расположенный внутри упомянутой полости упомянутого выливного корпуса, и аксиально подвижный относительно кольцевого упора для обеспечения вытекания жидкости и предотвращения ее фальсифицирующего введения, причем трубчатый элемент содержит первую закрывающую часть и вторую втулочную часть, которые продолжаются аксиально вдоль внешней стенки горловины, причем упомянутые первая закрывающая часть и вторая втулочная часть образуют, так называемый, трубчатый закрывающий элемент, будучи аксиально соединенными между собой периферической ослабленной линией, причем упомянутая первая закрывающая часть зацеплена с выливным корпусом посредством резьбы для открывания и закрывания упомянутого выливного отверстия, и съемные закрывающие средства, позволяющие первоначальное открытие укупорочного устройства. Укупорочные устройства вышеупомянутого типа известны в уровне техники и используются для закрывания бутылок дорогих спиртных напитков, обеспечивая их запечатывание, гарантирующее целостность укупорочного устройства, предоставляя визуальное свидетельство предшествующего открывания и обеспечивая подтверждение по возможности любой попытки скрытия открывания. Пример укупорочного устройства вышеупомянутого типа описан в GB-A-2302867. В этом варианте выполнения, функция закрывания обеспечивается закрывающим элементом (внешним колпачком), установленным поверх закрывающей части трубчатого элемента, и продолжающимся аксиально кольцевой полоске, соединенной с ним посредством периферической ослабленной линии, образованной, например, разрезами и хрупкими перемычками между ними. Внешний колпачок закреплен на нижележащей закрывающей части как в аксиальном направлении, так и в направлении поворота, тогда как кольцевая полоска соединена с втулочной частью трубчатого элемента посредством соответствующих радиальных зубцов, в позиции ниже ослабленной линии, которая соединяет две упомянутые части. Согласно уровню техники, внешний или "покрывающий" колпачок может быть отформован из подходящего пластика или, если требуется, может быть выполнен в виде оболочки из металлического листа. Следовательно, задача настоящего изобретения состоит в разработке трубчатого закрывающего элемента, снабженного средствами, способными сочетаться с внешним или покрывающим колпачком,выполненным либо из пластика с традиционными отрывными полосками индикации вскрытия или без них, либо в виде оболочки из металлического листа, с ослабленной линией или без нее. Кроме того, поскольку известные укупорочные устройства описанного выше типа имеют недостаток, заключающийся в том, что после первого несанкционированного открывания закрывающий внешний колпачок вместе с нижележащей закрывающей частью, которая теперь будет открыта, может быть вновь установлен смежно кольцевой полоске индикации вскрытия, создавая для неопытного наблюдателя иллюзию структурной непрерывности и, следовательно, целостности соединения между колпачком и полоской индикации вскрытия, поэтому еще одна задача настоящего изобретения состоит в том, чтобы создать укупорочное устройство вышеупомянутого типа, имеющее признаки, позволяющие преодолеть вышеупомянутый недостаток. Эти задачи решаются укупорочным устройством, имеющим признаки, изложенные в п.1 прилагаемой формулы изобретения. Изобретение далее описывается более подробно на примерных вариантах его выполнения, предназначенных исключительно для иллюстрации, но не для ограничения, со ссылкой на сопровождающие чертежи, на которых фиг. 1 - вид сбоку, частично в сечении, первого варианта выполнения укупорочного устройства по изобретению, помещенного на горловине бутылки; фиг. 2 - вид снаружи в перспективе закрывающего колпачка на укупорочном устройстве по фиг. 1; фиг. 3 - вид изнутри в перспективе колпачка по фиг. 2; фиг. 4 - вид сбоку, частично в сечении, второго варианта выполнения укупорочного устройства по изобретению, установленного на горловину бутылки; фиг. 5 - вид снаружи в перспективе закрывающего колпачка на укупорочном устройстве по фиг. 4; фиг. 6 - вид в перспективе изнутри колпачка по фиг. 5; фиг. 7 - вид сбоку трубчатого элемента с закрывающей частью, используемого в укупорочных устройствах по фиг. 1 и 4; фиг. 8 - вид в перспективе трубчатого элемента по фиг. 7. Со ссылкой, в частности, на фиг. 1, 2 и 3 укупорочное устройство содержит выливной корпус 1,снабженный внутренней полостью 2 и выливным отверстием 3. Выливной корпус 1 размещен на ободке 4 отверстия 5 горловины 6 емкости, в частности бутылки, корпус которой обозначен позицией 7. Бутылка предназначена, в частности, но не только, для дорогих крепких напитков, оригинальность и подлин-1 007245 ность которых должны быть гарантированы посредством укупорочного устройства, снабженного средствами индикации вскрытия по изобретению. Выливной корпус 1 закреплен на ободке 4 посредством введения фиксирующего и уплотнительного фланца 8 или непосредственно другими традиционными средствами. Клапанный элемент 9, аксиально подвижный в направлении оси Х-Х горловины бутылки относительно кольцевого упора 10 полости выливного корпуса, расположен в полости 2 выливного корпуса 1. Традиционным способом клапанный элемент 9 позволяет вытекание жидкости из выливного отверстия 3, но предотвращает ее несанкционированное введение. Укупорочное устройство также содержит трубчатый элемент, обозначенный в целом позицией 11 и состоящий из первой закрывающей части 12, внешняя поверхность которой предпочтительно является гофрированной, и второй втулочной части 13. Эти две части 12 и 13 аксиально соединены между собой ослабленной линией 14, образованной традиционным способом кольцевыми разрезами с хрупкими перемычками между ними (не показаны). Закрывающая часть 12 содержит стенку 15, поперечную оси X-X и закрывающую верхний конец трубчатого элемента 11. Упомянутая стенка 15 имеет фланец 16, который продолжается к полости 2 выливного корпуса 1, и предназначен для зацепления аксиально с выливным отверстием 3, чтобы закрывать его. Упомянутая закрывающая часть 12 размещена на нижележащем выливном корпусе 1, и соединена с ним резьбовыми средствами, состоящими из резьб 17 и 18, что позволяет открывать и закрывать выливное отверстие 3 при использовании емкости. Втулочная часть 13 снабжена традиционными средствами 19 и 20 для аксиального и кольцевого зацепления с нижележащей частью выливного корпуса таким образом, чтобы предотвратить аксиальные и ротационные смещения между этими частями и, следовательно, отвинчивание и завинчивание закрывающей части 12 становится возможным после разрыва перемычек ослабленной линии 14, когда укупорочное устройство открывают впервые. Наконец, укупорочное устройство по изобретению содержит закрывающий колпачок, обозначенный в целом позицией 21, и помещенный поверх упомянутой закрывающей части 12. Колпачок 21 состоит из верхней стенки 22, поперечной оси Х-Х, и кольцевой полоски 23, аксиально продолжающейся над закрывающей частью 12 к точке за упомянутой ослабленной линией 14. Трубчатая часть 23 колпачка, как показано на фиг. 2, 3, 7 и 8, зацеплена с трубчатым элементом 11 первой группой выступающих секторов 24, распределенных по окружности поверх внутренней стенки 23 а, и расположенных под первым кольцевым ребром 25 трубчатого элемента 11, и второй группой выступающих секторов 26, расположенных под вторым кольцевым ребром 27, в выемке 28. Первое кольцевое ребро 25 расположено аксиально над ослабленной линией 14, в то время как второе кольцевое ребро 27 расположено аксиально под ослабленной линией 14. Профиль сечения каждого выступающего сектора 24 и 26 является, по существу, треугольным с вершиной, направленной к оси Х-Х горловины. Соответствующие нижние стороны 24 а и 26 а являются наклонными, а соответствующие верхние стороны 24b и 26b расположены, по существу, перпендикулярно оси Х-Х горловины. Со ссылкой на фиг. 7 и 8, следует отметить, что кольцевые ребра 25 и 27 снабжены плоскостями на их верхних сторонах 25 а и 27 а, наклонными вниз относительно емкости, чтобы способствовать аксиальному движению секторов 24 и 26 при установке колпачка 21, но снабжены на противоположных сторонах плоскостями, которые практически перпендикулярны к оси Х-Х. Данная конфигурация позволяет осуществлять установку колпачка 21, не вызывая такие повреждения колпачка, как разлом или разделение, и предотвращает попытку стягивания колпачка аксиально вверх с целью несанкционированного удаления и незаконного доступа к нижележащей закрывающей части 12. В качестве альтернативы, упомянутые верхние стороны 25 а и 27 а ребер 25 и 27 могут также быть перпендикулярны оси Х-Х, как и их противоположные стороны. В этом случае на секторах 24 и 26 обеспечены наклонные плоскости, чтобы способствовать аксиальному перемещению при установке колпачка 21. Конфигурация ребер 25 и 27 с нижними плоскостями, перпендикулярными к оси Х-Х, против которых расположены соответствующие верхние стороны 24b и 26b секторов 24 и 26, такова, что секторы 24 и 26 могут проходить эти стадии только исключительно в результате значительной радиальной деформации стенки, образующей трубчатую часть 23 колпачка, что вызывает образование необратимых сгибов,разломов и изменений цвета, обеспечивающих на колпачке свидетельство попытки вмешательства. Использование для колпачка 21 такого материала, как акрилонитрилбутадиенстирол (ABS), делает вышеупомянутые явления более очевидными, вследствие чего этот материал является предпочтительным. Ссылаясь далее на фиг. 2 и 3, следует отметить, что торцевая стенка 22 оболочки 21 снабжена по меньшей мере одним язычком 29, образованном на упомянутой стенке круговым разрезом 30, оставляющим целый участок 31, от которого может быть отогнут язычок, выступающий от плоскости стенки. Круговой разрез 30 продолжается на сторонах участка 31 с продолжениями 32 и 33, на одной линии с которыми соответственно образованы аксиальные ослабленные линии (надрезы) 34 и 35 на внутренней-2 007245 поверхности 23 а. Когда колпачок 21 установлен на закрывающей части 12, то вышеупомянутые ослабленные линии предпочтительно продолжаются от уровня отверстия 3 выливного корпуса 1, по существ,до области, где образованы выступающие секторы 26. Для первого санкционированного открытия укупорочного устройства сначала должен быть удален колпачок 21 посредством поднятия и оттягивания язычка 29 так, чтобы он повернулся вокруг участка 31,разрывая область S стенки 23, лежащую между аксиальными ослабленными линиями 34 и 35. Отрывание язычка вызывает разрушение колпачка 21, который не может быть восстановлен даже хитрым способом. Для окончательного удаления колпачка 21 с нижележащей закрывающей части 12, упомянутый колпачок снабжен дополнительными аксиальными разрезами 36 и 37, которые частично продолжаются через трубчатую часть 23 вблизи поперечной стенки 22. Вышеупомянутые разрезы 36 и 37 позволяют колпачку сгибаться вокруг по меньшей мере одной образующей трубчатой части 23, и, следовательно,обеспечивают удаление и, по существу, разрушение колпачка. Хотя в вышеописанном примере используется пара аксиальных ослабленных линий, в другом варианте колпачок 21 может быть сломан и удален посредством единственной ослабленной линии с отрывным язычком, расположенным на ней. Со ссылкой на фиг. 4 следует отметить, что второй вариант выполнения укупорочного устройства по изобретению принципиально отличается от первого, показанного на фиг. 1, тем, что трубчатая часть 23 колпачка 21 снабжена кольцевой краевой областью 38, соединенной с трубчатой частью 23 колпачка периферической ослабленной линией 39, состоящей из разрезов 40, разделенных хрупкими перемычками 41. Следует также отметить, что группа выступающих секторов 26 расположена в краевой области 38, и что пара аксиальных ослабленных линий 34 и 35 заканчивается на упомянутой периферической ослабленной линии 39. Наконец, следует отметить, что язычок 29 для снятия колпачка заменен соответствующей парой язычков 42 и 43, образованных разрезом на стенке 22 колпачка. Что касается второго варианта выполнения укупорочного устройства, то разлом колпачка 21 и его удаление с нижележащей закрывающей части 12 происходят тем же образом, как описано для первого варианта выполнения фиг. 1, оставляя краевую область 38 на месте, так как ее присутствие обеспечивает более ясное свидетельство вскрытия укупорочного устройства. Понятно, что размеры могут меняться согласно требованиям без выхода из объема описанного изобретения, определенного в нижеприведенной формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Укупорочное устройство для емкостей с жидкостью, в частности для бутылок с крепкими напитками, имеющих отверстие (5), расположенное на конце горловины (6), продолжающейся аксиально от корпуса (7) емкости вдоль продольной оси (Х-Х), содержащее выливной корпус (1), снабженный внутренней полостью (2), и выливное отверстие (3), расположенное на упомянутом отверстии (5) и продолжающееся коаксиально горловине (6) и снаружи нее в направлении, противоположном корпусу (7) емкости, клапанный элемент (9), расположенный внутри упомянутой полости (2) упомянутого выливного корпуса (1) и аксиально подвижный относительно кольцевого упора (10), чтобы позволить вытекание жидкости и предотвратить ее несанкционированное введение, причем трубчатый элемент (11) содержит первую закрывающую часть (12) и вторую втулочную часть (13), которые продолжаются аксиально вдоль внешней стенки горловины (6), причем упомянутая первая закрывающая часть (12) и упомянутая вторая втулочная часть (13) образуют так называемый трубчатый закрывающий элемент и аксиально соединены между собой периферической ослабленной линией (14), причем упомянутая первая закрывающая часть (12) зацеплена с выливным корпусом (1) посредством резьбы (17, 18) для открывания и закрывания упомянутого выливного отверстия (3), и съемные закрывающие средства, чтобы позволить первое открывание укупорочного устройства, отличающееся тем, что трубчатый закрывающий элемент снабжен по меньшей мере одним первым кольцевым ребром (25), радиально выступающим от его внешней поверхности и расположенным аксиально над упомянутой ослабленной линией (14), и по меньшей мере с одним вторым кольцевым ребром (27), выступающим от его внешней поверхности и расположенным аксиально под указанной ослабленной линией (14), причем упомянутые первое и второе ребра образуют средства соединения между упомянутыми съемными закрывающими средствами и упомянутым трубчатым закрывающим элементом. 2. Укупорочное устройство по п.1, отличающееся тем, что упомянутые съемные закрывающие средства включают колпачок (21), размещенный поверх упомянутой закрывающей части (12) и аксиально продолжающийся с кольцевой полоской (23) от верха (15) упомянутой закрывающей части до точки за упомянутой периферической ослабленной линией (14), соединяя упомянутые первую и вторую части трубчатого элемента (11), причем упомянутый колпачок (21) снабжен по меньшей мере одной ослабленной линией (34, 35), которая продолжается аксиально вдоль своей кольцевой полоски (23), по меньшей мере, от уровня упомянутого выливного отверстия (3), по существу, до области под упомянутой периферической ослабленной линией (14) трубчатого элемента (11), причем по меньшей мере один язычок (29)-3 007245 обеспечен на верху (22) упомянутого колпачка (21) смежно закрывающей части, для оттягивания области(S) упомянутой кольцевой полоски (23), расположенной сбоку от указанной аксиальной ослабленной линии (34, 35), вызывая при этом разлом колпачка (21). 3. Укупорочное устройство по пп.1-2, отличающееся тем, что упомянутый колпачок (21) содержит пару аксиальных ослабленных линий (34, 35), разнесенных друг от друга, причем область (S) полоски,лежащая между упомянутыми линиями, может быть удалена путем отрыва. 4. Укупорочное устройство по пп.1-3, отличающееся тем, что упомянутые ослабленные линии (34,35) представляют собой надрезы, выполненные на внутренней поверхности (23 а) упомянутого колпачка(21), и не проходящие через всю толщину колпачка. 5. Укупорочное устройство по пп.1-4, отличающееся тем, что упомянутый колпачок (21) снабжен на внутренней поверхности (23 а) части кольцевой полоски, на которой образованы упомянутые аксиальные ослабленные линии, по меньшей мере одной первой группой выступающих периферических секторов (24) для зацепления под соответствующим кольцевым ребром (25) на внешней поверхности упомянутой первой закрывающей части (12) трубчатого элемента (11). 6. Укупорочное устройство по пп.1-5, отличающееся тем, что упомянутый колпачок (21) снабжен на внутренней поверхности (23 а) участка кольцевой полоски, на котором образованы упомянутые аксиальные ослабленные линии, второй группой выступающих периферических секторов (26) для зацепления под соответствующим кольцевым ребром (27) на втулочной части (13) упомянутого трубчатого элемента(11). 7. Укупорочное устройство по пп.1-6, отличающееся тем, что каждый выступающий периферический сектор упомянутого первого (24) и второго (26) комплектов секторов имеет, по существу, треугольное сечение с вершиной, направленной к продольной оси (Х-Х) горловины (6) емкости, и с верхней стороной (24b, 26b) для зацепления с соответствующей нижней стороной упомянутых кольцевых ребер (25,27) трубчатого элемента (11), расположенной, по существу, перпендикулярно к упомянутой продольной оси (Х-Х). 8. Укупорочное устройство по пп.1-7, отличающееся тем, что упомянутый колпачок (21) содержит кольцевую краевую область (38), аксиально соединенную с упомянутой кольцевой полоской (23) периферической ослабленной линии (39). 9. Укупорочное устройство по пп.1-8, отличающееся тем, что упомянутые аксиальные ослабленные линии (34, 35) оканчиваются на месте упомянутой периферической ослабленной линии (39). 10. Укупорочное устройство по пп.1-9, отличающееся тем, что упомянутые периферические ослабленные линии (39) состоят из множества разрезов (40), чередующихся с хрупкими перемычками (41), и расположены между упомянутыми первой (24) и второй (26) группами выступающих периферических секторов. 11. Укупорочное устройство по пп.1-10, отличающееся тем, что верх упомянутого колпачка (21) состоит из стенки (22), поперечной к продольной оси (Х-Х) горловины (6), которая содержит два язычка(42, 43), расположенных бок о бок для отрывания области (S), лежащей между парой аксиальных ослабленных линий (34, 35). 12. Укупорочное устройство по пп.1-11, отличающееся тем, что упомянутый колпачок (21) содержит аксиальные разрезы (36, 37), образованные вблизи его верхней стенки (22), чтобы позволить сгибание трубчатой части (23) колпачка, по меньшей мере, вдоль одной из ее аксиальных образующих, проходящих по меньшей мере один из упомянутых разрезов (36, 37), и чтобы облегчить полное удаление колпачка (21) с закрывающей части (12) вслед за отрыванием области (S), лежащей между аксиальными ослабленными линиями (34, 35). 13. Укупорочное устройство по п.1, отличающееся тем, что упомянутые съемные закрывающие средства являются внешним колпачком в виде оболочки из металлического листа, соединенной с упомянутым трубчатым закрывающим элементом посредством вальцовки, выполненной под упомянутым первым кольцевым ребром (25) трубчатого закрывающего элемента.
