Устройство для ориентированной подачи крышек на горлышки бутылок
Формула / Реферат

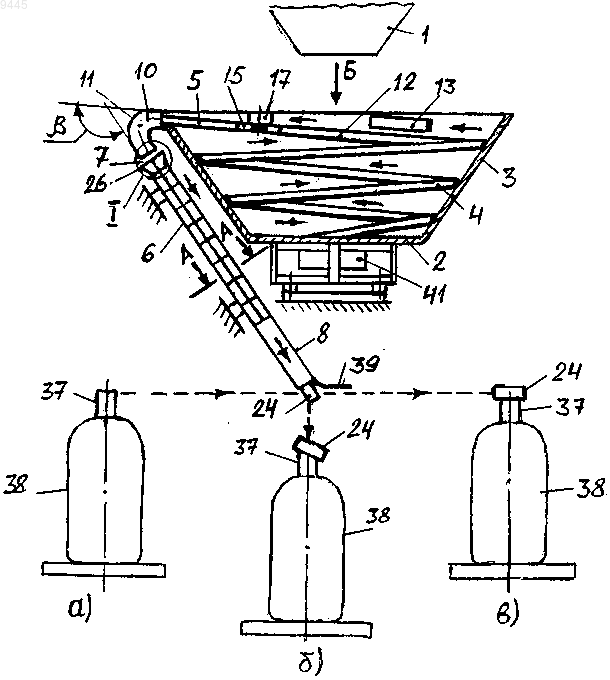

Устройство для ориентированной подачи крышек на горлышки бутылок, содержащее загрузочную емкость и расположенный под ней вибробункер, на внутренней поверхности обечайки которого закреплен спиральный лоток с приспособлением для ориентирования крышек, а также отдельно расположенную течку для приема крышек от спирального лотка через воздушный зазор и накладывающую головку на выходе течки, отличающееся тем, что обечайка вибробункера выполнена в виде усеченной конусообразной, повернутой основанием вверх, формы, а спиральный лоток - в виде наклонной под углом a относительно горизонтальной плоскости в сторону обечайки грузонесущей пластины с учетом увеличения снизу вверх диаметров ее витков, возможностью исключения между ними многоярусных заторов и заклиниваний крышек, обеспечения их устойчивого расположения; спиральный лоток снабжен на ее выходе трубчатым коленом с прямоугольным поперечным сечением, углом b поворота, плавными изгибами, возможностью свободного беспрепятственного перемещения крышек через его внутреннюю полость, обеспечения укороченной траектории их дальнейшего перемещения и необходимого пространственного фиксированного расположения, удобного для одевания на горлышки бутылок; приспособление для ориентирования крышек содержит последовательно расположенные на самом верхнем витке спирального лотка перед трубчатым коленом выталкиватель крышек выше нижнего яруса, сбрасыватель неправильно расположенных донышком вверх крышек на нижнем ярусе и прерыватель усиленного сцепления крышек в зоне размещения сбрасывателя; причем выталкиватель выполнен в виде планки, расположенной нижней торцевой частью параллельно контактной поверхности спирального лотка под острым углом g к его продольной оси по ходу перемещения крышек, один конец которой консольно закреплен на обечайке вибробункера выше нижнего яруса крышек, а второй свободный конец находится над краем спирального лотка; сбрасыватель выполнен в виде открытого поперечного паза на спиральном лотке с размерами, достаточными для выпадания через него вниз расположенных донышком вверх крышек, и размещенного посредине упомянутого паза радиального выступа с размерами, достаточными для предотвращения выпадания правильно расположенных донышком вниз крышек; прерыватель выполнен в виде отклоняющей горки, расположенной на обечайке вибробункера на уровне нижнего яруса крышек соосно с радиальным выступом и возможностью обеспечения незначительного смещения мимо проходящей крышки за пределы спирального лотка во внутрь вибробункера, но достаточного для ослабления или разрыва сцепления с соприкасающимися крышками; течка содержит вверху расширенный ловитель, при этом она выполнена из продольных и поперечных охватывающих прутков с учетом продолжения направления трубчатого колена и возможностью обеспечения обзора перемещения крышек по укороченной траектории; накладывающая головка выполнена в виде прямоугольного трубчатого наконечника течки с полукруглым открытым пазом внизу на нижней стенке радиусом R1, больше внутреннего радиуса R2 крышки, но меньше ее наружного радиуса R3, левым и правым рычажными торцевыми держателями, шарнирно закрепленными на соответствующих боковых стенках и соединенными между собой стягивающей пружиной с минимальным усилием, достаточным для легкого выхватывания удерживаемой ими наполовину выдвинутой наружу крышки и одевания ее под углом на горлышко мимо проходящей бутылки, при этом накладывающая головка дополнительно снабжена горизонтальной лыжей, выполненной в виде продолжения верхней стенки с возможностью выравнивания и установки крышки в положение, удобное для ее заворачивания.
Текст

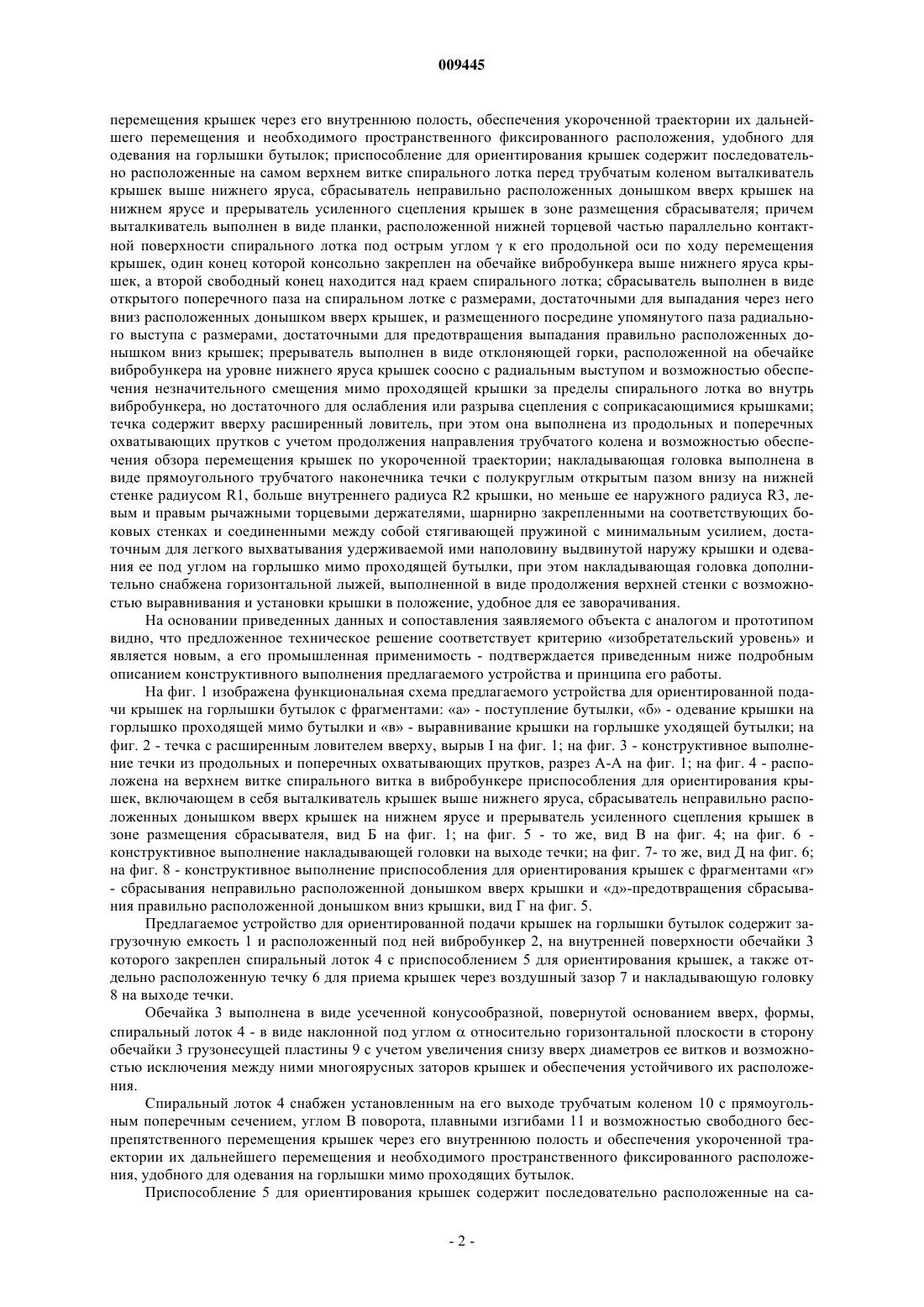

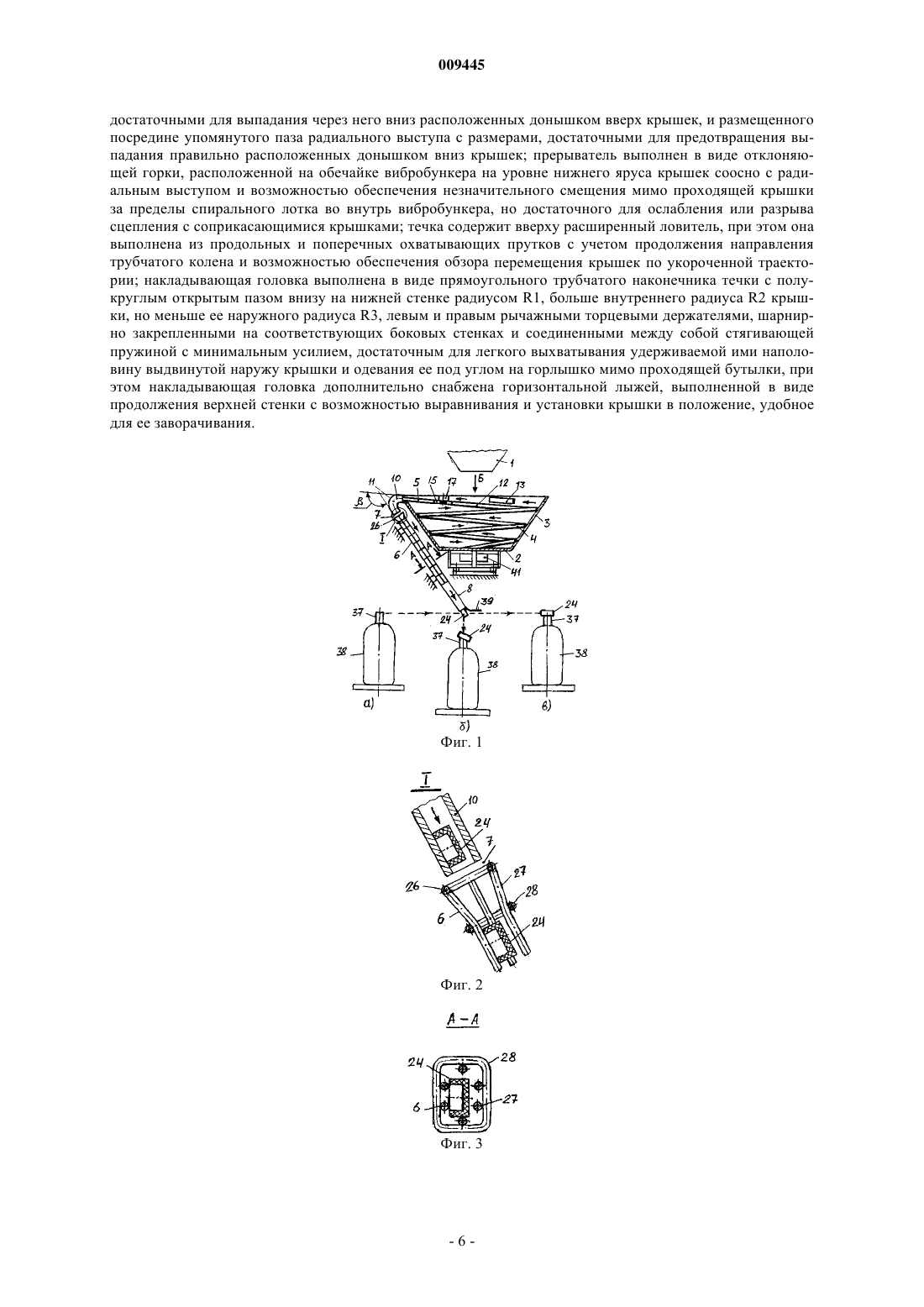

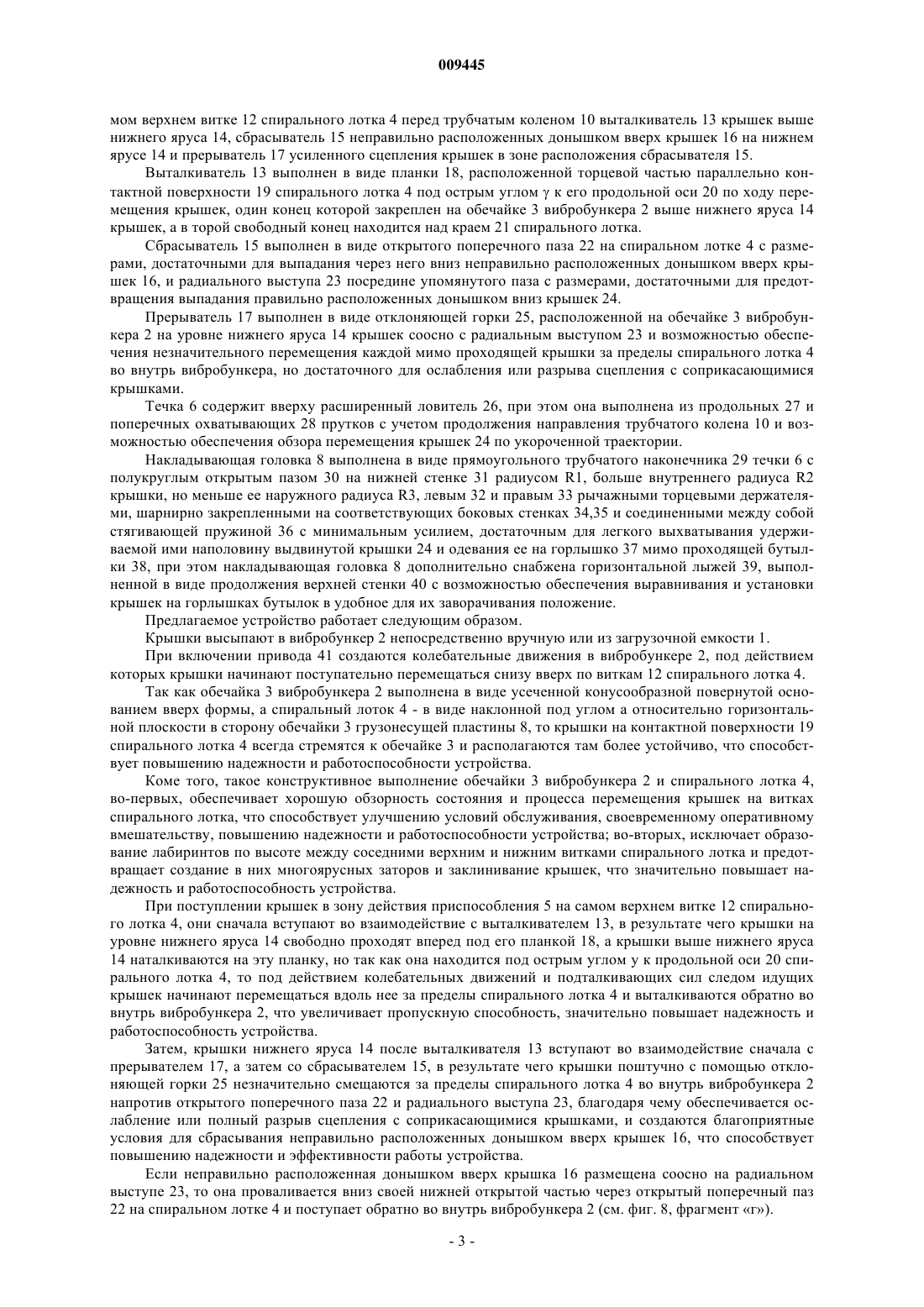

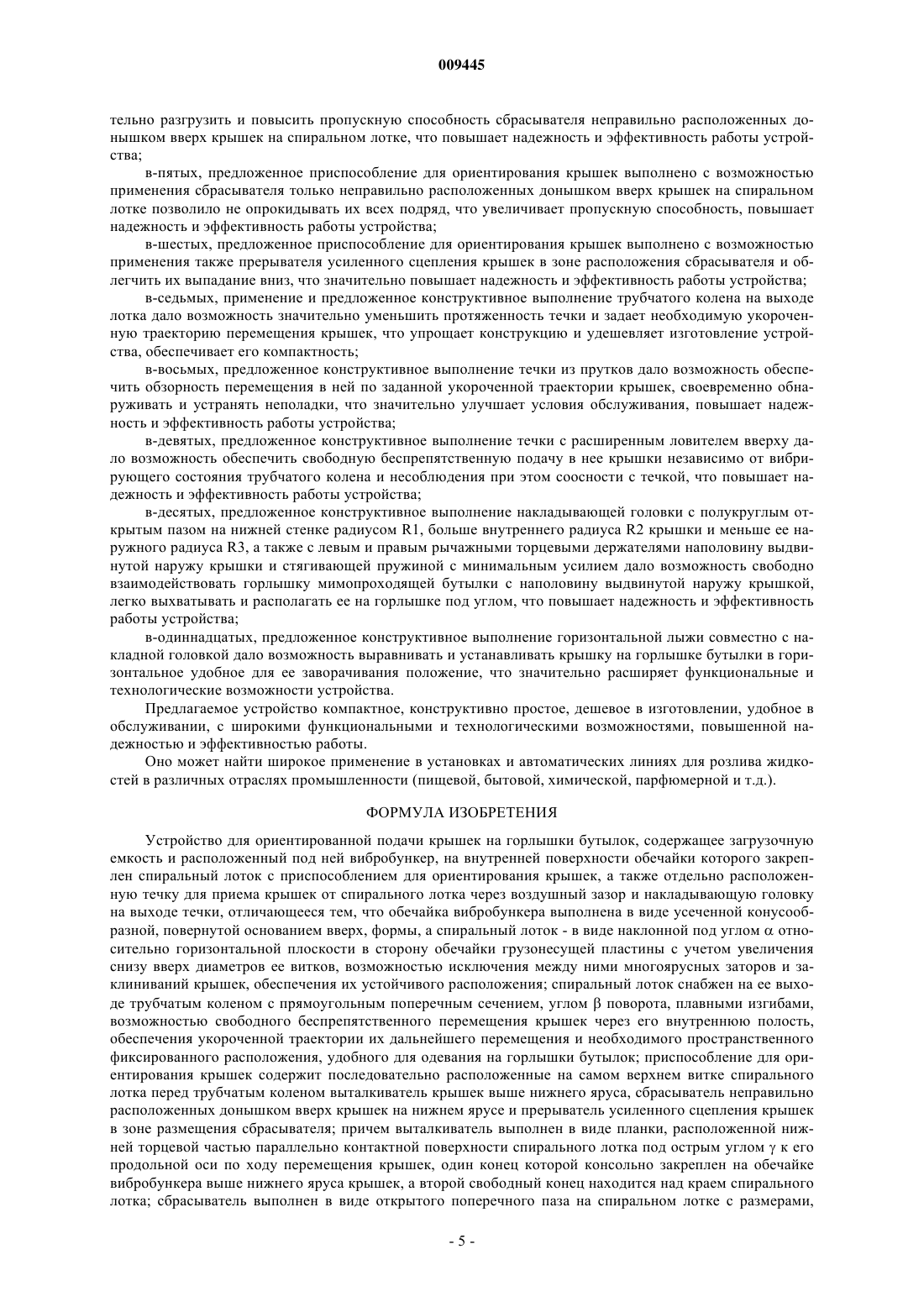

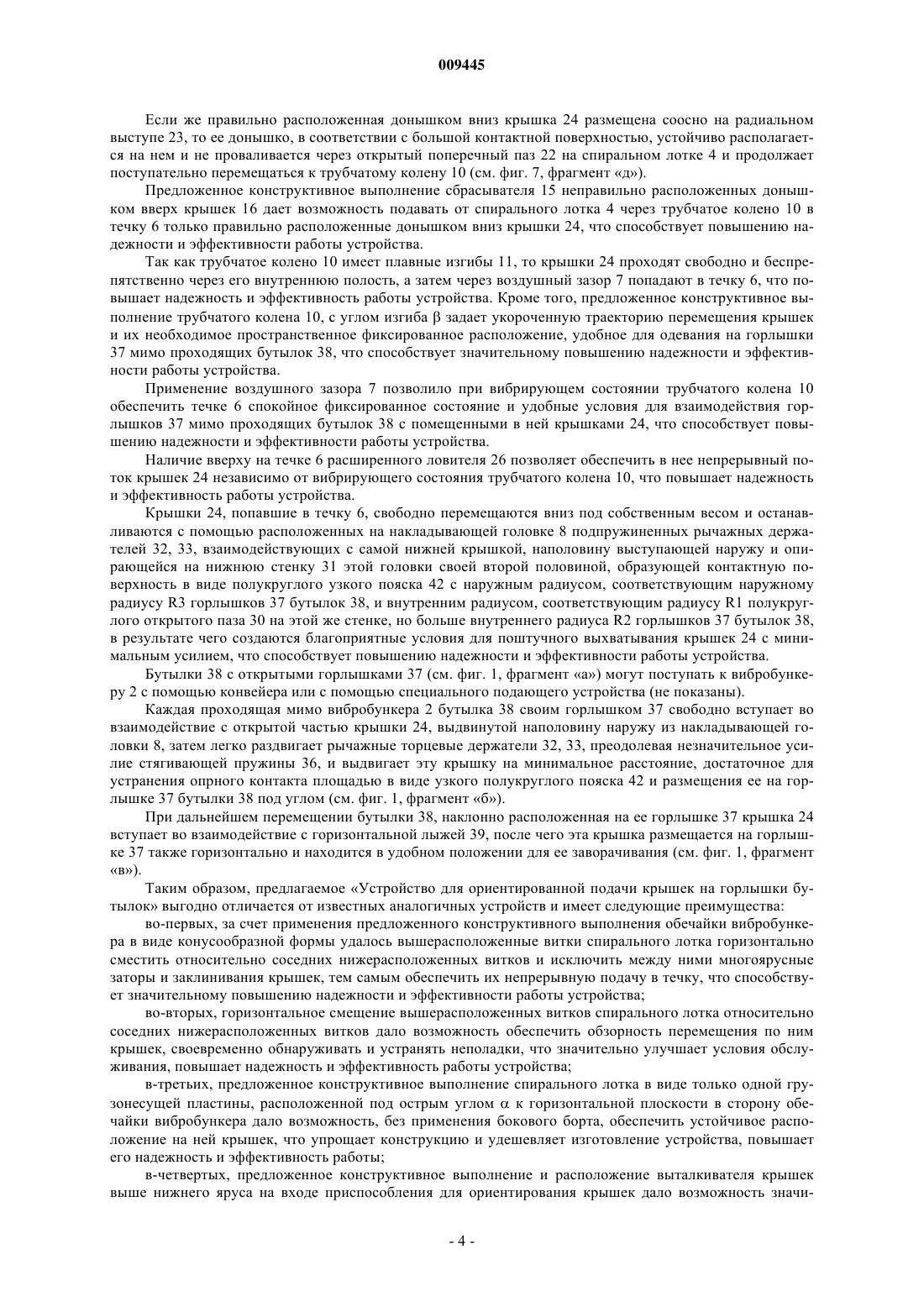

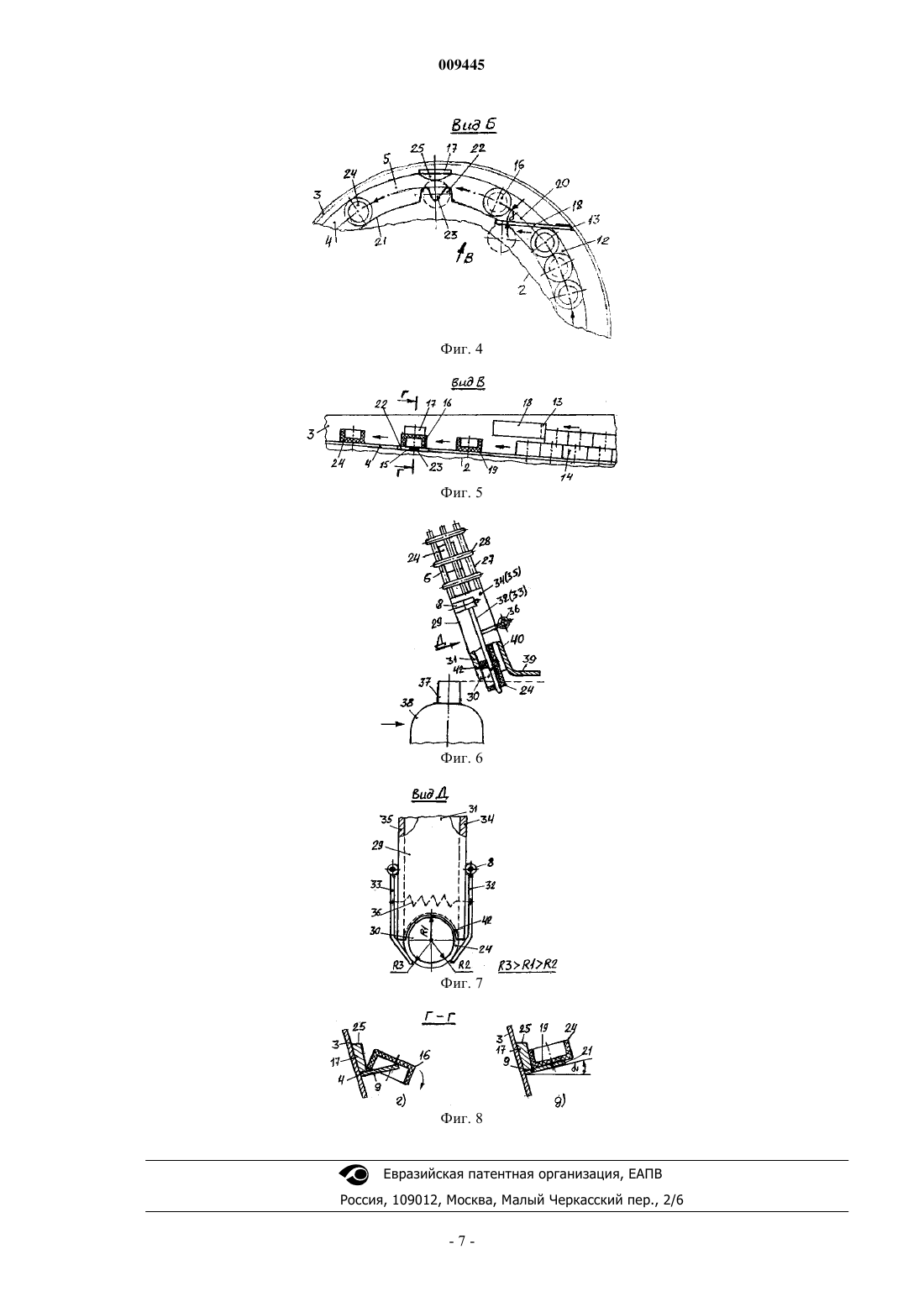

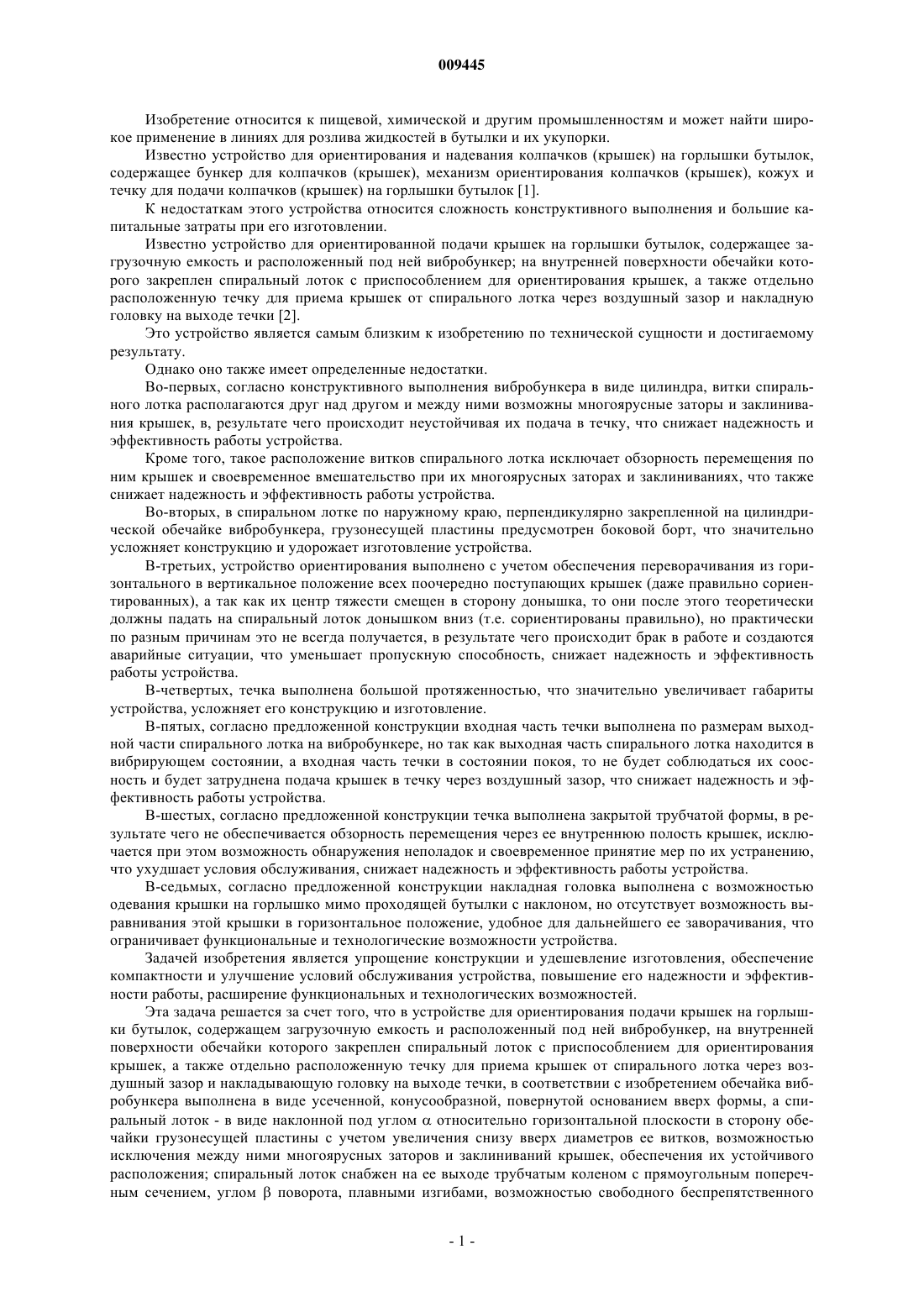

009445 Изобретение относится к пищевой, химической и другим промышленностям и может найти широкое применение в линиях для розлива жидкостей в бутылки и их укупорки. Известно устройство для ориентирования и надевания колпачков (крышек) на горлышки бутылок,содержащее бункер для колпачков (крышек), механизм ориентирования колпачков (крышек), кожух и течку для подачи колпачков (крышек) на горлышки бутылок [1]. К недостаткам этого устройства относится сложность конструктивного выполнения и большие капитальные затраты при его изготовлении. Известно устройство для ориентированной подачи крышек на горлышки бутылок, содержащее загрузочную емкость и расположенный под ней вибробункер; на внутренней поверхности обечайки которого закреплен спиральный лоток с приспособлением для ориентирования крышек, а также отдельно расположенную течку для приема крышек от спирального лотка через воздушный зазор и накладную головку на выходе течки [2]. Это устройство является самым близким к изобретению по технической сущности и достигаемому результату. Однако оно также имеет определенные недостатки. Во-первых, согласно конструктивного выполнения вибробункера в виде цилиндра, витки спирального лотка располагаются друг над другом и между ними возможны многоярусные заторы и заклинивания крышек, в, результате чего происходит неустойчивая их подача в течку, что снижает надежность и эффективность работы устройства. Кроме того, такое расположение витков спирального лотка исключает обзорность перемещения по ним крышек и своевременное вмешательство при их многоярусных заторах и заклиниваниях, что также снижает надежность и эффективность работы устройства. Во-вторых, в спиральном лотке по наружному краю, перпендикулярно закрепленной на цилиндрической обечайке вибробункера, грузонесущей пластины предусмотрен боковой борт, что значительно усложняет конструкцию и удорожает изготовление устройства. В-третьих, устройство ориентирования выполнено с учетом обеспечения переворачивания из горизонтального в вертикальное положение всех поочередно поступающих крышек (даже правильно сориентированных), а так как их центр тяжести смещен в сторону донышка, то они после этого теоретически должны падать на спиральный лоток донышком вниз (т.е. сориентированы правильно), но практически по разным причинам это не всегда получается, в результате чего происходит брак в работе и создаются аварийные ситуации, что уменьшает пропускную способность, снижает надежность и эффективность работы устройства. В-четвертых, течка выполнена большой протяженностью, что значительно увеличивает габариты устройства, усложняет его конструкцию и изготовление. В-пятых, согласно предложенной конструкции входная часть течки выполнена по размерам выходной части спирального лотка на вибробункере, но так как выходная часть спирального лотка находится в вибрирующем состоянии, а входная часть течки в состоянии покоя, то не будет соблюдаться их соосность и будет затруднена подача крышек в течку через воздушный зазор, что снижает надежность и эффективность работы устройства. В-шестых, согласно предложенной конструкции течка выполнена закрытой трубчатой формы, в результате чего не обеспечивается обзорность перемещения через ее внутреннюю полость крышек, исключается при этом возможность обнаружения неполадок и своевременное принятие мер по их устранению,что ухудшает условия обслуживания, снижает надежность и эффективность работы устройства. В-седьмых, согласно предложенной конструкции накладная головка выполнена с возможностью одевания крышки на горлышко мимо проходящей бутылки с наклоном, но отсутствует возможность выравнивания этой крышки в горизонтальное положение, удобное для дальнейшего ее заворачивания, что ограничивает функциональные и технологические возможности устройства. Задачей изобретения является упрощение конструкции и удешевление изготовления, обеспечение компактности и улучшение условий обслуживания устройства, повышение его надежности и эффективности работы, расширение функциональных и технологических возможностей. Эта задача решается за счет того, что в устройстве для ориентирования подачи крышек на горлышки бутылок, содержащем загрузочную емкость и расположенный под ней вибробункер, на внутренней поверхности обечайки которого закреплен спиральный лоток с приспособлением для ориентирования крышек, а также отдельно расположенную течку для приема крышек от спирального лотка через воздушный зазор и накладывающую головку на выходе течки, в соответствии с изобретением обечайка вибробункера выполнена в виде усеченной, конусообразной, повернутой основанием вверх формы, а спиральный лоток - в виде наклонной под угломотносительно горизонтальной плоскости в сторону обечайки грузонесущей пластины с учетом увеличения снизу вверх диаметров ее витков, возможностью исключения между ними многоярусных заторов и заклиниваний крышек, обеспечения их устойчивого расположения; спиральный лоток снабжен на ее выходе трубчатым коленом с прямоугольным поперечным сечением, угломповорота, плавными изгибами, возможностью свободного беспрепятственного-1 009445 перемещения крышек через его внутреннюю полость, обеспечения укороченной траектории их дальнейшего перемещения и необходимого пространственного фиксированного расположения, удобного для одевания на горлышки бутылок; приспособление для ориентирования крышек содержит последовательно расположенные на самом верхнем витке спирального лотка перед трубчатым коленом выталкиватель крышек выше нижнего яруса, сбрасыватель неправильно расположенных донышком вверх крышек на нижнем ярусе и прерыватель усиленного сцепления крышек в зоне размещения сбрасывателя; причем выталкиватель выполнен в виде планки, расположенной нижней торцевой частью параллельно контактной поверхности спирального лотка под острым угломк его продольной оси по ходу перемещения крышек, один конец которой консольно закреплен на обечайке вибробункера выше нижнего яруса крышек, а второй свободный конец находится над краем спирального лотка; сбрасыватель выполнен в виде открытого поперечного паза на спиральном лотке с размерами, достаточными для выпадания через него вниз расположенных донышком вверх крышек, и размещенного посредине упомянутого паза радиального выступа с размерами, достаточными для предотвращения выпадания правильно расположенных донышком вниз крышек; прерыватель выполнен в виде отклоняющей горки, расположенной на обечайке вибробункера на уровне нижнего яруса крышек соосно с радиальным выступом и возможностью обеспечения незначительного смещения мимо проходящей крышки за пределы спирального лотка во внутрь вибробункера, но достаточного для ослабления или разрыва сцепления с соприкасающимися крышками; течка содержит вверху расширенный ловитель, при этом она выполнена из продольных и поперечных охватывающих прутков с учетом продолжения направления трубчатого колена и возможностью обеспечения обзора перемещения крышек по укороченной траектории; накладывающая головка выполнена в виде прямоугольного трубчатого наконечника течки с полукруглым открытым пазом внизу на нижней стенке радиусом R1, больше внутреннего радиуса R2 крышки, но меньше ее наружного радиуса R3, левым и правым рычажными торцевыми держателями, шарнирно закрепленными на соответствующих боковых стенках и соединенными между собой стягивающей пружиной с минимальным усилием, достаточным для легкого выхватывания удерживаемой ими наполовину выдвинутой наружу крышки и одевания ее под углом на горлышко мимо проходящей бутылки, при этом накладывающая головка дополнительно снабжена горизонтальной лыжей, выполненной в виде продолжения верхней стенки с возможностью выравнивания и установки крышки в положение, удобное для ее заворачивания. На основании приведенных данных и сопоставления заявляемого объекта с аналогом и прототипом видно, что предложенное техническое решение соответствует критерию изобретательский уровень и является новым, а его промышленная применимость - подтверждается приведенным ниже подробным описанием конструктивного выполнения предлагаемого устройства и принципа его работы. На фиг. 1 изображена функциональная схема предлагаемого устройства для ориентированной подачи крышек на горлышки бутылок с фрагментами: а - поступление бутылки, б - одевание крышки на горлышко проходящей мимо бутылки и в - выравнивание крышки на горлышке уходящей бутылки; на фиг. 2 - течка с расширенным ловителем вверху, вырыв I на фиг. 1; на фиг. 3 - конструктивное выполнение течки из продольных и поперечных охватывающих прутков, разрез А-А на фиг. 1; на фиг. 4 - расположена на верхнем витке спирального витка в вибробункере приспособления для ориентирования крышек, включающем в себя выталкиватель крышек выше нижнего яруса, сбрасыватель неправильно расположенных донышком вверх крышек на нижнем ярусе и прерыватель усиленного сцепления крышек в зоне размещения сбрасывателя, вид Б на фиг. 1; на фиг. 5 - то же, вид В на фиг. 4; на фиг. 6 конструктивное выполнение накладывающей головки на выходе течки; на фиг. 7- то же, вид Д на фиг. 6; на фиг. 8 - конструктивное выполнение приспособления для ориентирования крышек с фрагментами г- сбрасывания неправильно расположенной донышком вверх крышки и д-предотвращения сбрасывания правильно расположенной донышком вниз крышки, вид Г на фиг. 5. Предлагаемое устройство для ориентированной подачи крышек на горлышки бутылок содержит загрузочную емкость 1 и расположенный под ней вибробункер 2, на внутренней поверхности обечайки 3 которого закреплен спиральный лоток 4 с приспособлением 5 для ориентирования крышек, а также отдельно расположенную течку 6 для приема крышек через воздушный зазор 7 и накладывающую головку 8 на выходе течки. Обечайка 3 выполнена в виде усеченной конусообразной, повернутой основанием вверх, формы,спиральный лоток 4 - в виде наклонной под угломотносительно горизонтальной плоскости в сторону обечайки 3 грузонесущей пластины 9 с учетом увеличения снизу вверх диаметров ее витков и возможностью исключения между ними многоярусных заторов крышек и обеспечения устойчивого их расположения. Спиральный лоток 4 снабжен установленным на его выходе трубчатым коленом 10 с прямоугольным поперечным сечением, углом В поворота, плавными изгибами 11 и возможностью свободного беспрепятственного перемещения крышек через его внутреннюю полость и обеспечения укороченной траектории их дальнейшего перемещения и необходимого пространственного фиксированного расположения, удобного для одевания на горлышки мимо проходящих бутылок. Приспособление 5 для ориентирования крышек содержит последовательно расположенные на са-2 009445 мом верхнем витке 12 спирального лотка 4 перед трубчатым коленом 10 выталкиватель 13 крышек выше нижнего яруса 14, сбрасыватель 15 неправильно расположенных донышком вверх крышек 16 на нижнем ярусе 14 и прерыватель 17 усиленного сцепления крышек в зоне расположения сбрасывателя 15. Выталкиватель 13 выполнен в виде планки 18, расположенной торцевой частью параллельно контактной поверхности 19 спирального лотка 4 под острым угломк его продольной оси 20 по ходу перемещения крышек, один конец которой закреплен на обечайке 3 вибробункера 2 выше нижнего яруса 14 крышек, а в торой свободный конец находится над краем 21 спирального лотка. Сбрасыватель 15 выполнен в виде открытого поперечного паза 22 на спиральном лотке 4 с размерами, достаточными для выпадания через него вниз неправильно расположенных донышком вверх крышек 16, и радиального выступа 23 посредине упомянутого паза с размерами, достаточными для предотвращения выпадания правильно расположенных донышком вниз крышек 24. Прерыватель 17 выполнен в виде отклоняющей горки 25, расположенной на обечайке 3 вибробункера 2 на уровне нижнего яруса 14 крышек соосно с радиальным выступом 23 и возможностью обеспечения незначительного перемещения каждой мимо проходящей крышки за пределы спирального лотка 4 во внутрь вибробункера, но достаточного для ослабления или разрыва сцепления с соприкасающимися крышками. Течка 6 содержит вверху расширенный ловитель 26, при этом она выполнена из продольных 27 и поперечных охватывающих 28 прутков с учетом продолжения направления трубчатого колена 10 и возможностью обеспечения обзора перемещения крышек 24 по укороченной траектории. Накладывающая головка 8 выполнена в виде прямоугольного трубчатого наконечника 29 течки 6 с полукруглым открытым пазом 30 на нижней стенке 31 радиусом R1, больше внутреннего радиуса R2 крышки, но меньше ее наружного радиуса R3, левым 32 и правым 33 рычажными торцевыми держателями, шарнирно закрепленными на соответствующих боковых стенках 34,35 и соединенными между собой стягивающей пружиной 36 с минимальным усилием, достаточным для легкого выхватывания удерживаемой ими наполовину выдвинутой крышки 24 и одевания ее на горлышко 37 мимо проходящей бутылки 38, при этом накладывающая головка 8 дополнительно снабжена горизонтальной лыжей 39, выполненной в виде продолжения верхней стенки 40 с возможностью обеспечения выравнивания и установки крышек на горлышках бутылок в удобное для их заворачивания положение. Предлагаемое устройство работает следующим образом. Крышки высыпают в вибробункер 2 непосредственно вручную или из загрузочной емкости 1. При включении привода 41 создаются колебательные движения в вибробункере 2, под действием которых крышки начинают поступательно перемещаться снизу вверх по виткам 12 спирального лотка 4. Так как обечайка 3 вибробункера 2 выполнена в виде усеченной конусообразной повернутой основанием вверх формы, а спиральный лоток 4 - в виде наклонной под углом а относительно горизонтальной плоскости в сторону обечайки 3 грузонесущей пластины 8, то крышки на контактной поверхности 19 спирального лотка 4 всегда стремятся к обечайке 3 и располагаются там более устойчиво, что способствует повышению надежности и работоспособности устройства. Коме того, такое конструктивное выполнение обечайки 3 вибробункера 2 и спирального лотка 4,во-первых, обеспечивает хорошую обзорность состояния и процесса перемещения крышек на витках спирального лотка, что способствует улучшению условий обслуживания, своевременному оперативному вмешательству, повышению надежности и работоспособности устройства; во-вторых, исключает образование лабиринтов по высоте между соседними верхним и нижним витками спирального лотка и предотвращает создание в них многоярусных заторов и заклинивание крышек, что значительно повышает надежность и работоспособность устройства. При поступлении крышек в зону действия приспособления 5 на самом верхнем витке 12 спирального лотка 4, они сначала вступают во взаимодействие с выталкивателем 13, в результате чего крышки на уровне нижнего яруса 14 свободно проходят вперед под его планкой 18, а крышки выше нижнего яруса 14 наталкиваются на эту планку, но так как она находится под острым углом у к продольной оси 20 спирального лотка 4, то под действием колебательных движений и подталкивающих сил следом идущих крышек начинают перемещаться вдоль нее за пределы спирального лотка 4 и выталкиваются обратно во внутрь вибробункера 2, что увеличивает пропускную способность, значительно повышает надежность и работоспособность устройства. Затем, крышки нижнего яруса 14 после выталкивателя 13 вступают во взаимодействие сначала с прерывателем 17, а затем со сбрасывателем 15, в результате чего крышки поштучно с помощью отклоняющей горки 25 незначительно смещаются за пределы спирального лотка 4 во внутрь вибробункера 2 напротив открытого поперечного паза 22 и радиального выступа 23, благодаря чему обеспечивается ослабление или полный разрыв сцепления с соприкасающимися крышками, и создаются благоприятные условия для сбрасывания неправильно расположенных донышком вверх крышек 16, что способствует повышению надежности и эффективности работы устройства. Если неправильно расположенная донышком вверх крышка 16 размещена соосно на радиальном выступе 23, то она проваливается вниз своей нижней открытой частью через открытый поперечный паз 22 на спиральном лотке 4 и поступает обратно во внутрь вибробункера 2 (см. фиг. 8, фрагмент г).-3 009445 Если же правильно расположенная донышком вниз крышка 24 размещена соосно на радиальном выступе 23, то ее донышко, в соответствии с большой контактной поверхностью, устойчиво располагается на нем и не проваливается через открытый поперечный паз 22 на спиральном лотке 4 и продолжает поступательно перемещаться к трубчатому колену 10 (см. фиг. 7, фрагмент д). Предложенное конструктивное выполнение сбрасывателя 15 неправильно расположенных донышком вверх крышек 16 дает возможность подавать от спирального лотка 4 через трубчатое колено 10 в течку 6 только правильно расположенные донышком вниз крышки 24, что способствует повышению надежности и эффективности работы устройства. Так как трубчатое колено 10 имеет плавные изгибы 11, то крышки 24 проходят свободно и беспрепятственно через его внутреннюю полость, а затем через воздушный зазор 7 попадают в течку 6, что повышает надежность и эффективность работы устройства. Кроме того, предложенное конструктивное выполнение трубчатого колена 10, с углом изгибазадает укороченную траекторию перемещения крышек и их необходимое пространственное фиксированное расположение, удобное для одевания на горлышки 37 мимо проходящих бутылок 38, что способствует значительному повышению надежности и эффективности работы устройства. Применение воздушного зазора 7 позволило при вибрирующем состоянии трубчатого колена 10 обеспечить течке 6 спокойное фиксированное состояние и удобные условия для взаимодействия горлышков 37 мимо проходящих бутылок 38 с помещенными в ней крышками 24, что способствует повышению надежности и эффективности работы устройства. Наличие вверху на течке 6 расширенного ловителя 26 позволяет обеспечить в нее непрерывный поток крышек 24 независимо от вибрирующего состояния трубчатого колена 10, что повышает надежность и эффективность работы устройства. Крышки 24, попавшие в течку 6, свободно перемещаются вниз под собственным весом и останавливаются с помощью расположенных на накладывающей головке 8 подпружиненных рычажных держателей 32, 33, взаимодействующих с самой нижней крышкой, наполовину выступающей наружу и опирающейся на нижнюю стенку 31 этой головки своей второй половиной, образующей контактную поверхность в виде полукруглого узкого пояска 42 с наружным радиусом, соответствующим наружному радиусу R3 горлышков 37 бутылок 38, и внутренним радиусом, соответствующим радиусу R1 полукруглого открытого паза 30 на этой же стенке, но больше внутреннего радиуса R2 горлышков 37 бутылок 38,в результате чего создаются благоприятные условия для поштучного выхватывания крышек 24 с минимальным усилием, что способствует повышению надежности и эффективности работы устройства. Бутылки 38 с открытыми горлышками 37 (см. фиг. 1, фрагмент а) могут поступать к вибробункеру 2 с помощью конвейера или с помощью специального подающего устройства (не показаны). Каждая проходящая мимо вибробункера 2 бутылка 38 своим горлышком 37 свободно вступает во взаимодействие с открытой частью крышки 24, выдвинутой наполовину наружу из накладывающей головки 8, затем легко раздвигает рычажные торцевые держатели 32, 33, преодолевая незначительное усилие стягивающей пружины 36, и выдвигает эту крышку на минимальное расстояние, достаточное для устранения опрного контакта площадью в виде узкого полукруглого пояска 42 и размещения ее на горлышке 37 бутылки 38 под углом (см. фиг. 1, фрагмент б). При дальнейшем перемещении бутылки 38, наклонно расположенная на ее горлышке 37 крышка 24 вступает во взаимодействие с горизонтальной лыжей 39, после чего эта крышка размещается на горлышке 37 также горизонтально и находится в удобном положении для ее заворачивания (см. фиг. 1, фрагмент в). Таким образом, предлагаемое Устройство для ориентированной подачи крышек на горлышки бутылок выгодно отличается от известных аналогичных устройств и имеет следующие преимущества: во-первых, за счет применения предложенного конструктивного выполнения обечайки вибробункера в виде конусообразной формы удалось вышерасположенные витки спирального лотка горизонтально сместить относительно соседних нижерасположенных витков и исключить между ними многоярусные заторы и заклинивания крышек, тем самым обеспечить их непрерывную подачу в течку, что способствует значительному повышению надежности и эффективности работы устройства; во-вторых, горизонтальное смещение вышерасположенных витков спирального лотка относительно соседних нижерасположенных витков дало возможность обеспечить обзорность перемещения по ним крышек, своевременно обнаруживать и устранять неполадки, что значительно улучшает условия обслуживания, повышает надежность и эффективность работы устройства; в-третьих, предложенное конструктивное выполнение спирального лотка в виде только одной грузонесущей пластины, расположенной под острым угломк горизонтальной плоскости в сторону обечайки вибробункера дало возможность, без применения бокового борта, обеспечить устойчивое расположение на ней крышек, что упрощает конструкцию и удешевляет изготовление устройства, повышает его надежность и эффективность работы; в-четвертых, предложенное конструктивное выполнение и расположение выталкивателя крышек выше нижнего яруса на входе приспособления для ориентирования крышек дало возможность значи-4 009445 тельно разгрузить и повысить пропускную способность сбрасывателя неправильно расположенных донышком вверх крышек на спиральном лотке, что повышает надежность и эффективность работы устройства; в-пятых, предложенное приспособление для ориентирования крышек выполнено с возможностью применения сбрасывателя только неправильно расположенных донышком вверх крышек на спиральном лотке позволило не опрокидывать их всех подряд, что увеличивает пропускную способность, повышает надежность и эффективность работы устройства; в-шестых, предложенное приспособление для ориентирования крышек выполнено с возможностью применения также прерывателя усиленного сцепления крышек в зоне расположения сбрасывателя и облегчить их выпадание вниз, что значительно повышает надежность и эффективность работы устройства; в-седьмых, применение и предложенное конструктивное выполнение трубчатого колена на выходе лотка дало возможность значительно уменьшить протяженность течки и задает необходимую укороченную траекторию перемещения крышек, что упрощает конструкцию и удешевляет изготовление устройства, обеспечивает его компактность; в-восьмых, предложенное конструктивное выполнение течки из прутков дало возможность обеспечить обзорность перемещения в ней по заданной укороченной траектории крышек, своевременно обнаруживать и устранять неполадки, что значительно улучшает условия обслуживания, повышает надежность и эффективность работы устройства; в-девятых, предложенное конструктивное выполнение течки с расширенным ловителем вверху дало возможность обеспечить свободную беспрепятственную подачу в нее крышки независимо от вибрирующего состояния трубчатого колена и несоблюдения при этом соосности с течкой, что повышает надежность и эффективность работы устройства; в-десятых, предложенное конструктивное выполнение накладывающей головки с полукруглым открытым пазом на нижней стенке радиусом R1, больше внутреннего радиуса R2 крышки и меньше ее наружного радиуса R3, а также с левым и правым рычажными торцевыми держателями наполовину выдвинутой наружу крышки и стягивающей пружиной с минимальным усилием дало возможность свободно взаимодействовать горлышку мимопроходящей бутылки с наполовину выдвинутой наружу крышкой,легко выхватывать и располагать ее на горлышке под углом, что повышает надежность и эффективность работы устройства; в-одиннадцатых, предложенное конструктивное выполнение горизонтальной лыжи совместно с накладной головкой дало возможность выравнивать и устанавливать крышку на горлышке бутылки в горизонтальное удобное для ее заворачивания положение, что значительно расширяет функциональные и технологические возможности устройства. Предлагаемое устройство компактное, конструктивно простое, дешевое в изготовлении, удобное в обслуживании, с широкими функциональными и технологическими возможностями, повышенной надежностью и эффективностью работы. Оно может найти широкое применение в установках и автоматических линиях для розлива жидкостей в различных отраслях промышленности (пищевой, бытовой, химической, парфюмерной и т.д.). ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для ориентированной подачи крышек на горлышки бутылок, содержащее загрузочную емкость и расположенный под ней вибробункер, на внутренней поверхности обечайки которого закреплен спиральный лоток с приспособлением для ориентирования крышек, а также отдельно расположенную течку для приема крышек от спирального лотка через воздушный зазор и накладывающую головку на выходе течки, отличающееся тем, что обечайка вибробункера выполнена в виде усеченной конусообразной, повернутой основанием вверх, формы, а спиральный лоток - в виде наклонной под угломотносительно горизонтальной плоскости в сторону обечайки грузонесущей пластины с учетом увеличения снизу вверх диаметров ее витков, возможностью исключения между ними многоярусных заторов и заклиниваний крышек, обеспечения их устойчивого расположения; спиральный лоток снабжен на ее выходе трубчатым коленом с прямоугольным поперечным сечением, угломповорота, плавными изгибами,возможностью свободного беспрепятственного перемещения крышек через его внутреннюю полость,обеспечения укороченной траектории их дальнейшего перемещения и необходимого пространственного фиксированного расположения, удобного для одевания на горлышки бутылок; приспособление для ориентирования крышек содержит последовательно расположенные на самом верхнем витке спирального лотка перед трубчатым коленом выталкиватель крышек выше нижнего яруса, сбрасыватель неправильно расположенных донышком вверх крышек на нижнем ярусе и прерыватель усиленного сцепления крышек в зоне размещения сбрасывателя; причем выталкиватель выполнен в виде планки, расположенной нижней торцевой частью параллельно контактной поверхности спирального лотка под острым угломк его продольной оси по ходу перемещения крышек, один конец которой консольно закреплен на обечайке вибробункера выше нижнего яруса крышек, а второй свободный конец находится над краем спирального лотка; сбрасыватель выполнен в виде открытого поперечного паза на спиральном лотке с размерами,-5 009445 достаточными для выпадания через него вниз расположенных донышком вверх крышек, и размещенного посредине упомянутого паза радиального выступа с размерами, достаточными для предотвращения выпадания правильно расположенных донышком вниз крышек; прерыватель выполнен в виде отклоняющей горки, расположенной на обечайке вибробункера на уровне нижнего яруса крышек соосно с радиальным выступом и возможностью обеспечения незначительного смещения мимо проходящей крышки за пределы спирального лотка во внутрь вибробункера, но достаточного для ослабления или разрыва сцепления с соприкасающимися крышками; течка содержит вверху расширенный ловитель, при этом она выполнена из продольных и поперечных охватывающих прутков с учетом продолжения направления трубчатого колена и возможностью обеспечения обзора перемещения крышек по укороченной траектории; накладывающая головка выполнена в виде прямоугольного трубчатого наконечника течки с полукруглым открытым пазом внизу на нижней стенке радиусом R1, больше внутреннего радиуса R2 крышки, но меньше ее наружного радиуса R3, левым и правым рычажными торцевыми держателями, шарнирно закрепленными на соответствующих боковых стенках и соединенными между собой стягивающей пружиной с минимальным усилием, достаточным для легкого выхватывания удерживаемой ими наполовину выдвинутой наружу крышки и одевания ее под углом на горлышко мимо проходящей бутылки, при этом накладывающая головка дополнительно снабжена горизонтальной лыжей, выполненной в виде продолжения верхней стенки с возможностью выравнивания и установки крышки в положение, удобное для ее заворачивания.
МПК / Метки
МПК: B65G 47/14, B65G 27/02, B65B 7/28, B67B 3/064
Метки: подачи, бутылок, ориентированной, крышек, устройство, горлышки
