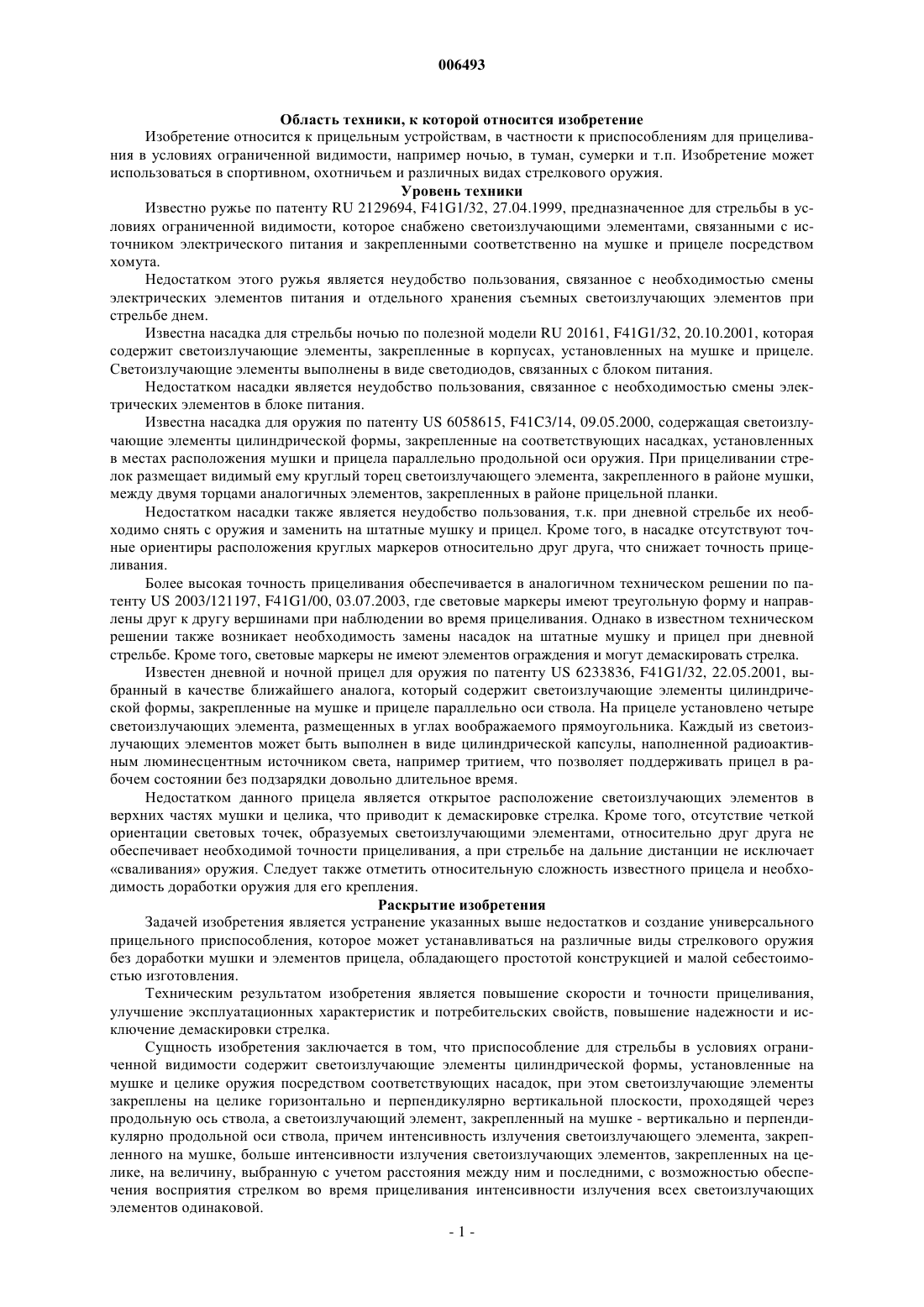

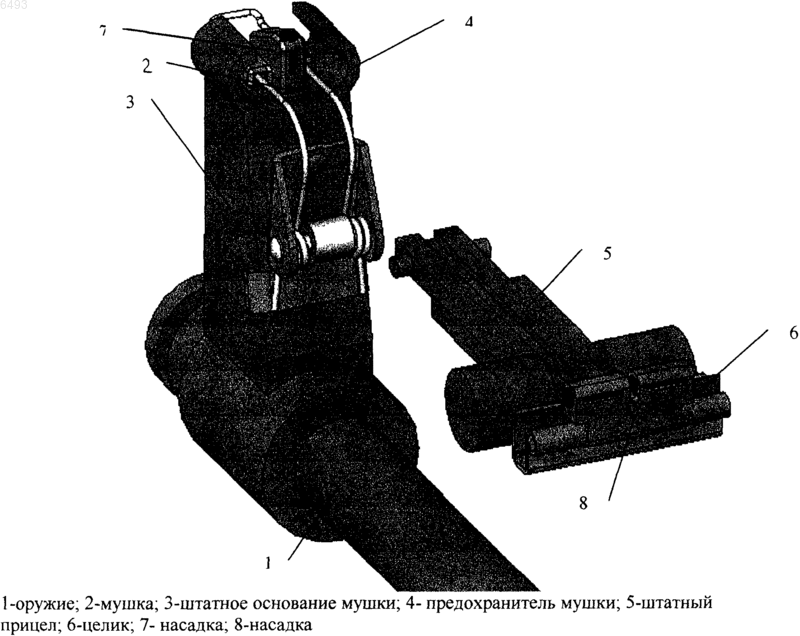

Приспособление для стрельбы в условиях ограниченной видимости

006493 Область техники, к которой относится изобретение Изобретение относится к прицельным устройствам, в частности к приспособлениям для прицеливания в условиях ограниченной видимости, например ночью, в туман, сумерки и т.п. Изобретение может использоваться в спортивном, охотничьем и различных видах стрелкового оружия. Уровень техники Известно ружье по патенту RU 2129694, F41G1/32, 27.04.1999, предназначенное для стрельбы в условиях ограниченной видимости, которое снабжено светоизлучающими элементами, связанными с источником электрического питания и закрепленными соответственно на мушке и прицеле посредством хомута. Недостатком этого ружья является неудобство пользования, связанное с необходимостью смены электрических элементов питания и отдельного хранения съемных светоизлучающих элементов при стрельбе днем. Известна насадка для стрельбы ночью по полезной модели RU 20161, F41G1/32, 20.10.2001, которая содержит светоизлучающие элементы, закрепленные в корпусах, установленных на мушке и прицеле. Светоизлучающие элементы выполнены в виде светодиодов, связанных с блоком питания. Недостатком насадки является неудобство пользования, связанное с необходимостью смены электрических элементов в блоке питания. Известна насадка для оружия по патенту US 6058615, F41C3/14, 09.05.2000, содержащая светоизлучающие элементы цилиндрической формы, закрепленные на соответствующих насадках, установленных в местах расположения мушки и прицела параллельно продольной оси оружия. При прицеливании стрелок размещает видимый ему круглый торец светоизлучающего элемента, закрепленного в районе мушки,между двумя торцами аналогичных элементов, закрепленных в районе прицельной планки. Недостатком насадки также является неудобство пользования, т.к. при дневной стрельбе их необходимо снять с оружия и заменить на штатные мушку и прицел. Кроме того, в насадке отсутствуют точные ориентиры расположения круглых маркеров относительно друг друга, что снижает точность прицеливания. Более высокая точность прицеливания обеспечивается в аналогичном техническом решении по патенту US 2003/121197, F41G1/00, 03.07.2003, где световые маркеры имеют треугольную форму и направлены друг к другу вершинами при наблюдении во время прицеливания. Однако в известном техническом решении также возникает необходимость замены насадок на штатные мушку и прицел при дневной стрельбе. Кроме того, световые маркеры не имеют элементов ограждения и могут демаскировать стрелка. Известен дневной и ночной прицел для оружия по патенту US 6233836, F41G1/32, 22.05.2001, выбранный в качестве ближайшего аналога, который содержит светоизлучающие элементы цилиндрической формы, закрепленные на мушке и прицеле параллельно оси ствола. На прицеле установлено четыре светоизлучающих элемента, размещенных в углах воображаемого прямоугольника. Каждый из светоизлучающих элементов может быть выполнен в виде цилиндрической капсулы, наполненной радиоактивным люминесцентным источником света, например тритием, что позволяет поддерживать прицел в рабочем состоянии без подзарядки довольно длительное время. Недостатком данного прицела является открытое расположение светоизлучающих элементов в верхних частях мушки и целика, что приводит к демаскировке стрелка. Кроме того, отсутствие четкой ориентации световых точек, образуемых светоизлучающими элементами, относительно друг друга не обеспечивает необходимой точности прицеливания, а при стрельбе на дальние дистанции не исключает сваливания оружия. Следует также отметить относительную сложность известного прицела и необходимость доработки оружия для его крепления. Раскрытие изобретения Задачей изобретения является устранение указанных выше недостатков и создание универсального прицельного приспособления, которое может устанавливаться на различные виды стрелкового оружия без доработки мушки и элементов прицела, обладающего простотой конструкцией и малой себестоимостью изготовления. Техническим результатом изобретения является повышение скорости и точности прицеливания,улучшение эксплуатационных характеристик и потребительских свойств, повышение надежности и исключение демаскировки стрелка. Сущность изобретения заключается в том, что приспособление для стрельбы в условиях ограниченной видимости содержит светоизлучающие элементы цилиндрической формы, установленные на мушке и целике оружия посредством соответствующих насадок, при этом светоизлучающие элементы закреплены на целике горизонтально и перпендикулярно вертикальной плоскости, проходящей через продольную ось ствола, а светоизлучающий элемент, закрепленный на мушке - вертикально и перпендикулярно продольной оси ствола, причем интенсивность излучения светоизлучающего элемента, закрепленного на мушке, больше интенсивности излучения светоизлучающих элементов, закрепленных на целике, на величину, выбранную с учетом расстояния между ним и последними, с возможностью обеспечения восприятия стрелком во время прицеливания интенсивности излучения всех светоизлучающих элементов одинаковой.-1 006493 В частных случаях выполнения изобретение характеризуется следующими признаками. В насадках выполнены окна на поверхностях, обращенных к стрелку с возможностью восприятия излучения светоизлучающих элементов только со стороны стрелка, что исключает демаскировку стрелка. Насадки со светоизлучающими элементами выполнены с возможностью перевода их из рабочего положения в нерабочее и обратно без съема с оружия, что повышает удобство пользования насадками. Светоизлучающие элементы, расположенные на целике и на мушке, имеют одинаковый цвет, выбранный из следующих: красный, синий, зеленый, оранжевый или желтый, что повышает потребительские качества приспособления и позволяет учитывать индивидуальные особенности зрения стрелка. Светоизлучающие элементы, расположенные на целике и на мушке, имеют разный цвет, что повышает точность прицеливания и быстроту открытия огня из оружия. Каждый из светоизлучающих элементов выполнен в виде полого цилиндра, наполненного флуоресцирующим радиоактивным веществом - газообразным тритием, что также улучшает эксплуатационные характеристики приспособления, поскольку не требуется обслуживания указанных элементов в течение 10 лет. Прицельный знак или марка, сформированная светоизлучающими элементами, может иметь вид перекрестия, Т-образный вид или вид одной линии, что позволяет учитывать привычку прицеливания стрелка. Насадка, предназначенная для установки на мушку оружия, выполнена в виде кронштейна, пружины и корпуса со светоизлучающим элементом, при этом кронштейн выполнен с возможностью фиксации на основании мушки оружия, пружина выполнена из проволоки, изогнутой П-образно при виде сверху и Г-образно при виде сбоку, причем концы пружины закреплены на оси, установленной в отверстиях отогнутых проушин кронштейна, а корпус со светоизлучающим элементом расположен на горизонтальной составляющей Г-образного профиля пружины с возможностью скольжения по ее ветвям и фиксации на мушке оружия. Насадка, предназначенная для установки на целике оружия, выполнена в виде планки со светоизлучающими элементами и кронштейна, при этом кронштейн выполнен с возможностью фиксации на целике прицела, а планка шарнирно закреплена на кронштейне посредством оси с возможностью поворота из вертикального рабочего положения в нижнее нерабочее, причем светоизлучающие элементы установлены в планке горизонтально в одну линию по разные стороны от центральной прорези, выполненной в верхней части планки. Конструктивное выполнение насадок позволяет улучшить эксплуатационные характеристики приспособления, поскольку обеспечивает установку насадок в рабочее и нерабочее положения без снятия с оружия и его дополнительной выверки. Краткое описание чертежей На фиг. 1 изображен общий вид оружия с установленными на нем светоизлучающими насадками; на фиг. 2 - вид насадки со светоизлучающим элементом, закрепленным на мушке в рабочем положении; на фиг. 3 - вид насадки со светоизлучающим элементом, закрепленным на мушке в нерабочем положении; на фиг. 4 - вид насадки со светоизлучающими элементами, закрепленными на целике штатного прицела в рабочем положении; на фиг. 5 - вид насадки со светоизлучающими элементами, закрепленными на целике штатного прицела в нерабочем положении; на фиг. 6-8 - варианты прицельных знаков (марок), которые могут быть сформированы светоизлучающими элементами. Осуществление изобретения В качестве примера выполнения прицельного приспособления приводится его вариант, предназначенный для установки на автомат Калашникова (АКМ, АКМС, Ак-74). Данное стрелковое оружие 1 содержит мушку 2, закрепленную на штатном основании 3 и огражденную с двух боковых сторон предохранителем 4 мушки, а также штатный прицел 5 с целиком 6. Прицельное приспособление выполнено в виде насадки 7, которую закрепляют на штатном основании 3 мушки 2 оружия 1, и насадки 8, которую закрепляют на целике 6 штатного прицела 5. Насадка 7 выполнена в виде кронштейна 9, пружины 10 и корпуса 11 со светоизлучающим элементом 12. Кронштейн 9 выполнен с возможностью фиксации на поверхности штатного основания 3, обращенной к стрелку. Пружина 10 выполнена из проволоки, имеющей при виде сверху П-образный профиль, концы которого закреплены на оси 13, установленной в отверстиях отогнутых проушин кронштейна 9. Верхняя часть пружины 10 с П-образным профилем отогнута в направлении к дульному срезу оружия 1 вдоль оси ствола и при виде сбоку имеет Г-образный профиль. На корпусе 11 с двух сторон в нижней его части выполнены приливы с отверстиями, посредством которых он размещен на ветвях Побразного профиля пружины 10 с возможностью скольжения по ним вдоль горизонтальной и вертикальной составляющих ее Г-образного профиля. В нижней части корпуса 11 выполнено гнездо под мушку 2 оружия 1. На поверхности корпуса 11, обращенной в рабочем положении к стрелку, выполнено окно для-2 006493 наблюдения светоизлучающего элемента 12, установленного в корпусе 11 вертикально. По отношению к оружию светоизлучающий элемент 12 закреплен на мушке вертикально и перпендикулярно продольной оси ствола. Светоизлучающий элемент 12 выполнен в виде полого цилиндра и представляет собой колбу,наполненную флуоресцирующим радиоактивным веществом - газообразным тритием. Такое выполнение светоизлучающего элемента не требует дополнительного обслуживания и обеспечивает его постоянное свечение в течение 10 лет. Насадка 8 выполнена в виде планки 14 со светоизлучающими элементами 15, шарнирно закрепленной в кронштейне 16 посредством оси 17. Кронштейн 17 выполнен с возможностью фиксации на целике 6 штатного прицела 5 оружия 1. Светоизлучающие элементы 15 выполнены аналогично светоизлучающему элементу 12, установлены в планке 14 горизонтально в одну линию и разделены друг от друга вертикальной прорезью, выполненной по центру в верхней части планки 14. Для наблюдения светоизлучающих элементов 15 на поверхности планки 14, обращенной в рабочем положении в сторону стрелка,выполнены соответствующие окна. По отношению к оружию светоизлучающие элементы 15 закреплены на целике горизонтально и перпендикулярно вертикальной плоскости, проходящей через продольную ось ствола. Окна под светоизлучающие элементы 12, 15, как правило, выполняются с шириной, соответствующей диаметру указанных элементов. В известных аналогичных устройствах светоизлучающие элементы выполняют с одинаковой интенсивностью излучения. Однако при установке таких элементов на оружие с большой длиной ствола,например на охотничье ружье или автомат, в условиях недостаточной видимости со стороны стрелка будет наблюдаться неодинаковое свечение светоизлучающих элементов, что сказывается на точности прицеливания. Интенсивность излучения светоизлучающего элемента, закрепленного на мушке, при наблюдении будет казаться ниже интенсивности излучения светоизлучающих элементов, закрепленных на прицеле, т.к. последние расположены ближе к глазу стрелка. Для устранения этого недостатка в предложенном приспособлении предусмотрена возможность наблюдения стрелком во время прицеливания одинаковой интенсивности излучения всех светоизлучающих элементов. Это достигается тем, что интенсивность излучения или яркость светоизлучающего элемента 12 в предложенном приспособлении больше интенсивности излучения светоизлучающих элементов 15 и в зависимости от длины ствола оружия подбирается таким образом, чтобы стрелок при прицеливании наблюдал одинаковую интенсивность излучения всех светоизлучающих элементов. Такое выполнение приспособления обеспечивает четкую визуальную фиксацию цели, мушки и целика одновременно. Для повышения потребительских свойств приспособления светоизлучающие элементы могут быть окрашены в различные цвета. Для людей, страдающих дальтонизмом, можно подобрать такой цвет светоизлучающих элементов, который будет восприниматься ими наилучшим образом. Например, светоизлучающие элементы могут иметь красный, синий, зеленый, желтый, оранжевый или какие-либо другие цвета. Кроме того, для повышения контрастности и, следовательно, точности прицеливания светоизлучающий элемент, закрепленный на мушке, может иметь цвет, отличный от цвета светоизлучающих элементов, закрепленных на прицельной планке. Например, на мушке может быть закреплен светоизлучающий элемент желтого цвета, а на прицельной планкезеленого, или наоборот. Комбинации цветов могут быть самыми различными и подбираться индивидуально в зависимости от особенностей зрения стрелка. Как правило, ориентиром точного прицеливания служит Т-образная форма прицельного знака (марки), сформированного светоизлучающими элементами, что позволяет не менять методику прицеливания по отношению к дневной. В этом случае точным будет считаться прицеливание, когда верхний торец светоизлучающего элемента 12 будет располагаться вровень с линией, сформированной светоизлучающими элементами 15 и по центру прорези между ними. В частных случаях выполнения ориентиром точного прицеливания может служить сформированная светоизлучающими элементами прицельная марка в виде перекрестия. Точным будет считаться прицеливание, когда светоизлучающий элемент 12 будет наблюдаться точно по центру прорези между светоизлучающими элементами 15, а воображаемая осевая линия светоизлучающих элементов 15 будет делить светоизлучающий элемент 12 посередине. Ориентиром точного прицеливания может также служить форма прицельной марки в виде одной линии, когда длина светоизлучающего элемента 12 (или длина окна под него) выполняется равной диаметру светоизлучающих элементов 15 (или ширине окон под них). В этом случае точным будет считаться прицеливание, когда все светоизлучающие элементы будут располагаться по одной линии, а светоизлучающий элемент 12 - с одинаковыми зазорами между светоизлучающими элементами 15. Горизонтальное расположение светоизлучающих элементов 15, т.е. их линейное расположение, облегчает выверку оружия во время прицеливания по горизонтали, что позволяет более точно ориентировать оружие и устранить такую ошибку в прицеливании, как сваливание. Установку прицельного приспособления на оружие осуществляют следующим образом. На штатном основании 3 оружия 1 посредством кронштейна 9 фиксируют насадку 7 так, чтобы плоскость кронштейна примыкала к поверхности штатного основания 3, обращенного в сторону стрелка.-3 006493 При этом две ветви горизонтальной составляющей Г-образного профиля пружины 10 располагаются между предохранителем 4, а мушка 2 - между ними. Отогнув горизонтальную составляющую пружины 10 вверх, по ее ветвям перемещают корпус 11 насадки 7 и располагают его над мушкой 2. Отпустив пружину 10, корпус 11 своим гнездом, выполненным в нижней части, садится на мушку 2 и фиксируется на ней. Таким образом, при рабочем положении насадки 7 светоизлучающий элемент 12 располагается вертикально и перпендикулярно продольной оси ствола. Насадку 8 фиксируют на целике 6 штатного прицела 5 так, чтобы поверхность планки 14 заняла вертикальное положение и была обращена в сторону стрелка своими окнами. Таким образом, при рабочем положении насадки 8 светоизлучающие элементы 15 располагаются горизонтально и перпендикулярно вертикальной плоскости, проходящей через продольную ось ствола. После установки насадок 7 и 8 производят несколько контрольных выстрелов из оружия и по их результатам, в случае необходимости, корректируют положение насадок на мушке и целике, т.е. осуществляют выверку линии прицеливания с осью канала ствола. Обычно таких корректировок не требуется, т.к. насадки 7 и 8 выполняются таким образом, чтобы точно занять заданное положение на мушке и целике. При стрельбе с использованием приспособления в ночное время совмещают сформированную светоизлучающими элементами 12 и 15 прицельный знак или марку с целью и производят выстрел. В дневное время, когда отпадает необходимость в использовании светоизлучающих элементов,корпус 11 насадки 7 переводится в нерабочее положение. Для этого горизонтальную составляющую Гобразного профиля пружины 10 отгибают вверх, снимают корпус 11 с мушки 2 оружия 1 и передвигают его по ветвям пружины 10 в сторону кронштейна 9. Переместившись с горизонтальной на вертикальную составляющую пружины 10, корпус 11 занимает нерабочее положение между отогнутыми проушинами кронштейна 9 и прижимается пружиной 10 к его поверхности, обращенной в сторону стрелка. Светоизлучающий элемент 12 при этом располагается параллельно продольной оси ствола. Для перевода в нерабочее положение насадки 8 достаточно повернуть планку 14 на оси 17 из верхнего вертикального положения в нижнее. В нерабочем положении насадки 7 и 8 не мешают пользоваться элементами штатного открытого прицела оружия, которые принимают свой обычный вид. Таким образом, при использовании изобретения ускоряется процесс прицеливания и повышается его точность, а также улучшаются эксплуатационные характеристики и потребительские свойства приспособления. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Приспособление для стрельбы в условиях ограниченной видимости, содержащее светоизлучающие элементы цилиндрической формы, установленные на мушке и целике оружия посредством соответствующих насадок, отличающееся тем, что светоизлучающие элементы закреплены на целике горизонтально и перпендикулярно вертикальной плоскости, проходящей через продольную ось ствола, а светоизлучающий элемент, закрепленный на мушке - вертикально и перпендикулярно продольной оси ствола,при этом интенсивность излучения светоизлучающего элемента, закрепленного на мушке, больше интенсивности излучения светоизлучающих элементов, закрепленных на целике, на величину, выбранную с учетом расстояния между ним и последними, с возможностью обеспечения восприятия стрелком во время прицеливания интенсивности излучения всех светоизлучающих элементов одинаковой. 2. Приспособление по п.1, отличающееся тем, что в насадках выполнены окна на поверхностях, обращенных к стрелку с возможностью восприятия излучения светоизлучающих элементов только со стороны стрелка. 3. Приспособление по п.1, отличающееся тем, что насадки со светоизлучающими элементами выполнены с возможностью перевода их из рабочего положения в нерабочее и обратно без съема с оружия. 4. Приспособление по п.1, отличающееся тем, что светоизлучающие элементы, расположенные на целике и на мушке, имеют одинаковый цвет, выбранный из следующих: красный, синий, зеленый, оранжевый или желтый. 5. Приспособление по п.1, отличающееся тем, что светоизлучающие элементы, расположенные на целике и на мушке, имеют разный цвет. 6. Приспособление по п.1, отличающееся тем, что каждый из светоизлучающих элементов выполнен в виде полого цилиндра, наполненного флуоресцирующим радиоактивным веществом - газообразным тритием. 7. Приспособление по п.1, отличающееся тем, что прицельный знак или марка, сформированная светоизлучающими элементами, имеет вид перекрестия. 8. Приспособление по п.1, отличающееся тем, что прицельный знак или марка, сформированная светоизлучающими элементами, имеет Т-образный вид. 9. Приспособление по п.1, отличающееся тем, что прицельный знак или марка, сформированная светоизлучающими элементами, имеет вид одной линии.-4 006493 10. Приспособление по п.1, отличающееся тем, что насадка, предназначенная для установки на мушку оружия, выполнена в виде кронштейна, пружины и корпуса со светоизлучающим элементом, при этом кронштейн выполнен с возможностью фиксации на основании мушки оружия, пружина выполнена из проволоки, изогнутой П-образно при виде сверху и Г-образно при виде сбоку, причем концы пружины закреплены на оси, установленной в отверстиях отогнутых проушин кронштейна, а корпус со светоизлучающим элементом расположен на горизонтальной составляющей Г-образного профиля пружины с возможностью скольжения по ее ветвям и фиксации на мушке оружия. 11. Приспособление по п.1, отличающееся тем, что насадка, предназначенная для установки на целике оружия, выполнена в виде планки со светоизлучающими элементами и кронштейна, при этом кронштейн выполнен с возможностью фиксации на целике прицела, а планка шарнирно закреплена на кронштейне посредством оси с возможностью поворота из вертикального рабочего положения в нижнее нерабочее, причем светоизлучающие элементы установлены в планке горизонтально в одну линию по разные стороны от центральной прорези, выполненной в верхней части планки. Общий вид оружия с установленными на нем светоизлучающими насадками Фиг. 1 Вид насадки со светоизлучающим элементом, закрепленным на мушке в рабочем положении-5 006493 Вид насадки со светоизлучающим элементом, закрепленным на мушке в нерабочем положении Фиг. 3 Вид насадки со светоизлучающими элементами, закрепленными на целике штатного прицела в рабочем положении Фиг. 4 Вид насадки со светоизлучающими элементами, закрепленными на целике штатного прицела в нерабочем положении-6 006493 Т-образная форма прицельного знака (марки) Фиг. 7 Форма прицельной марки в виде одной линии
