Дентальное устройство

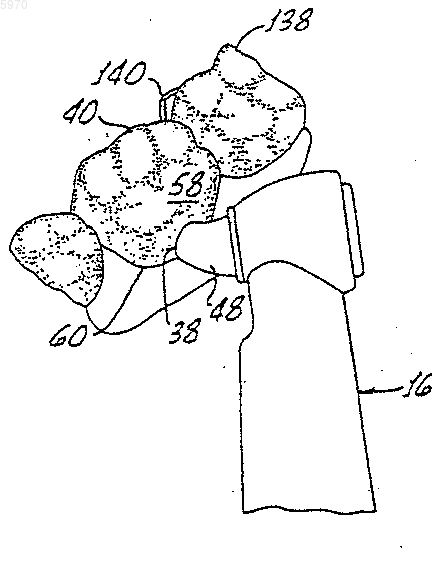

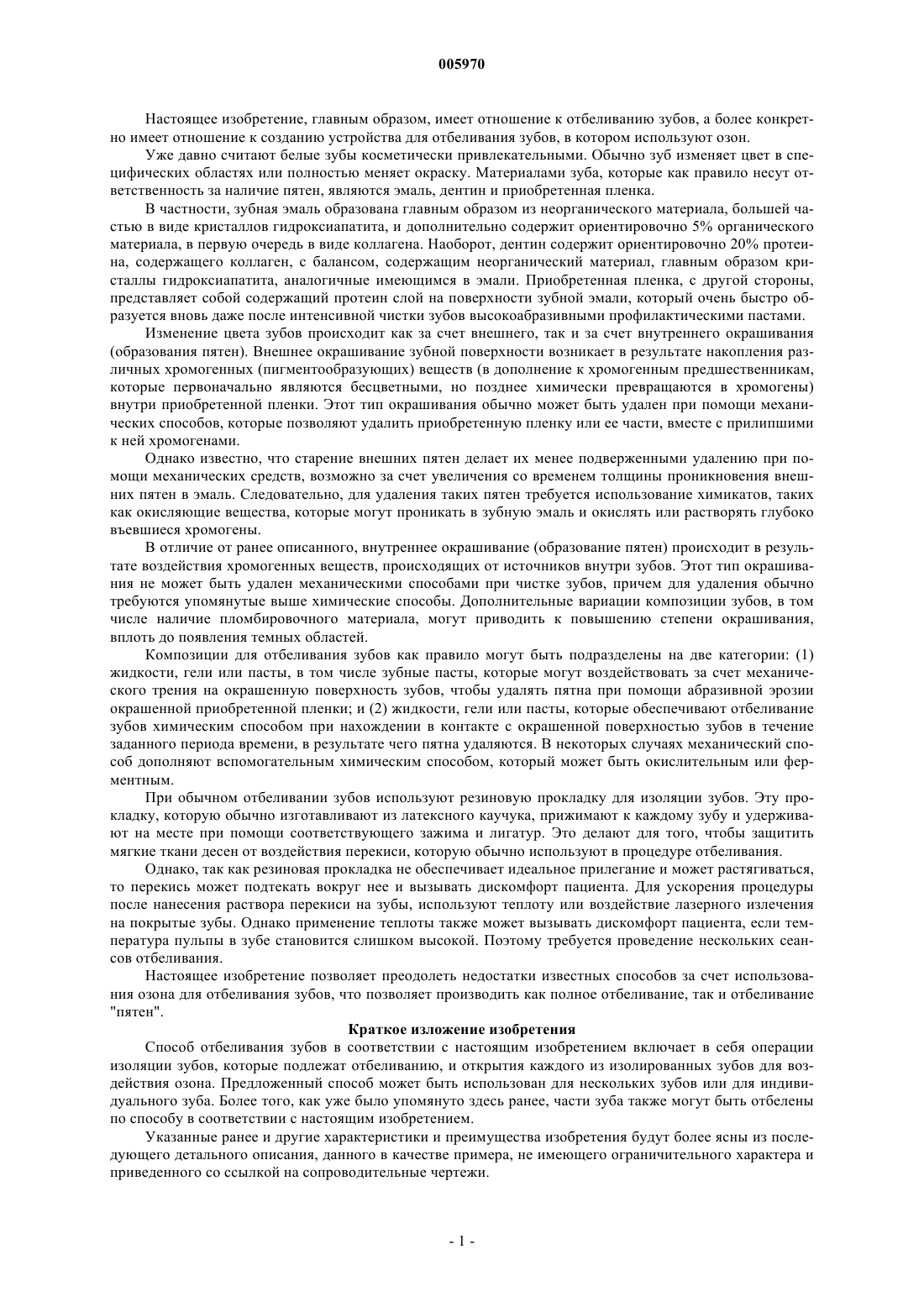

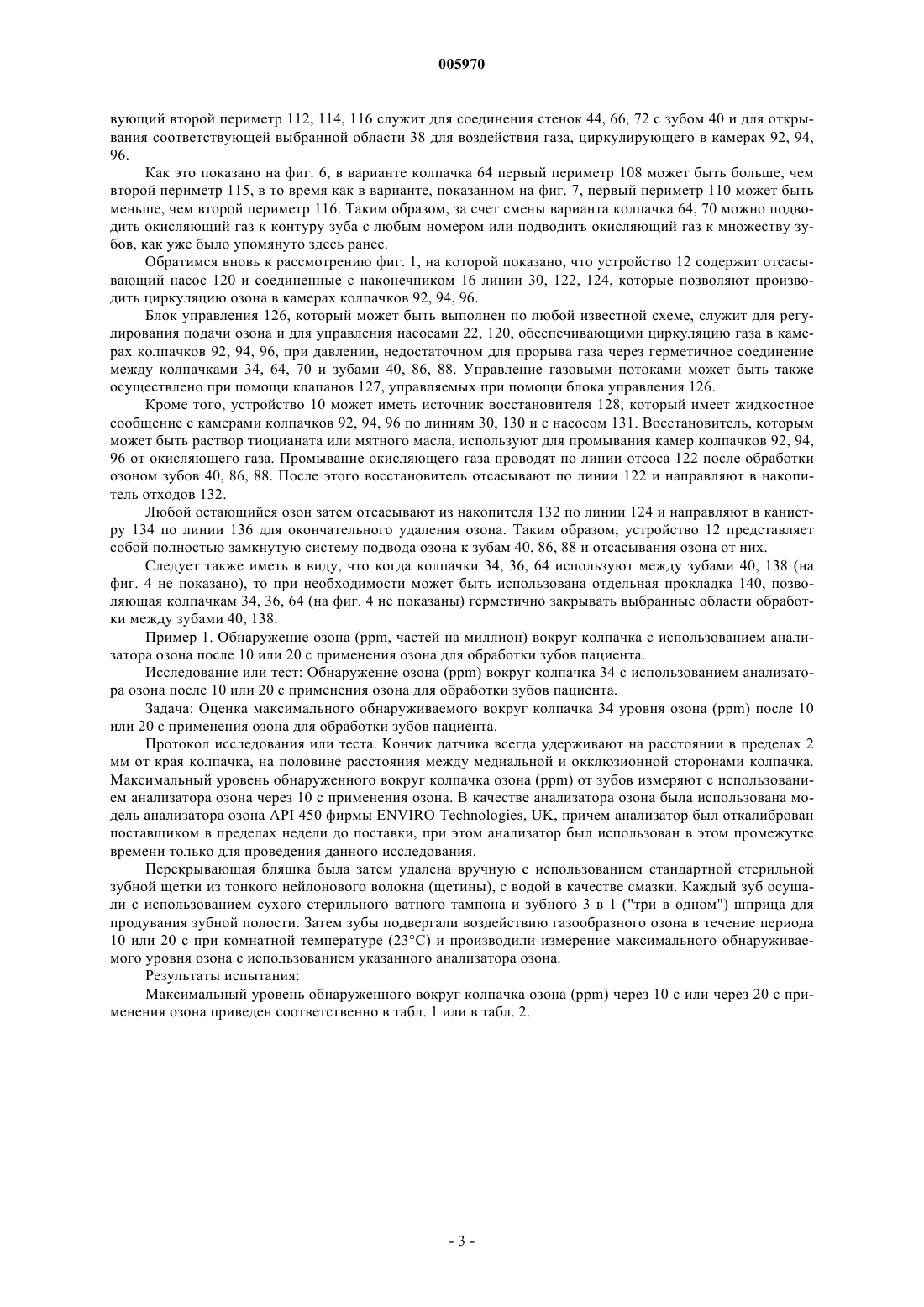

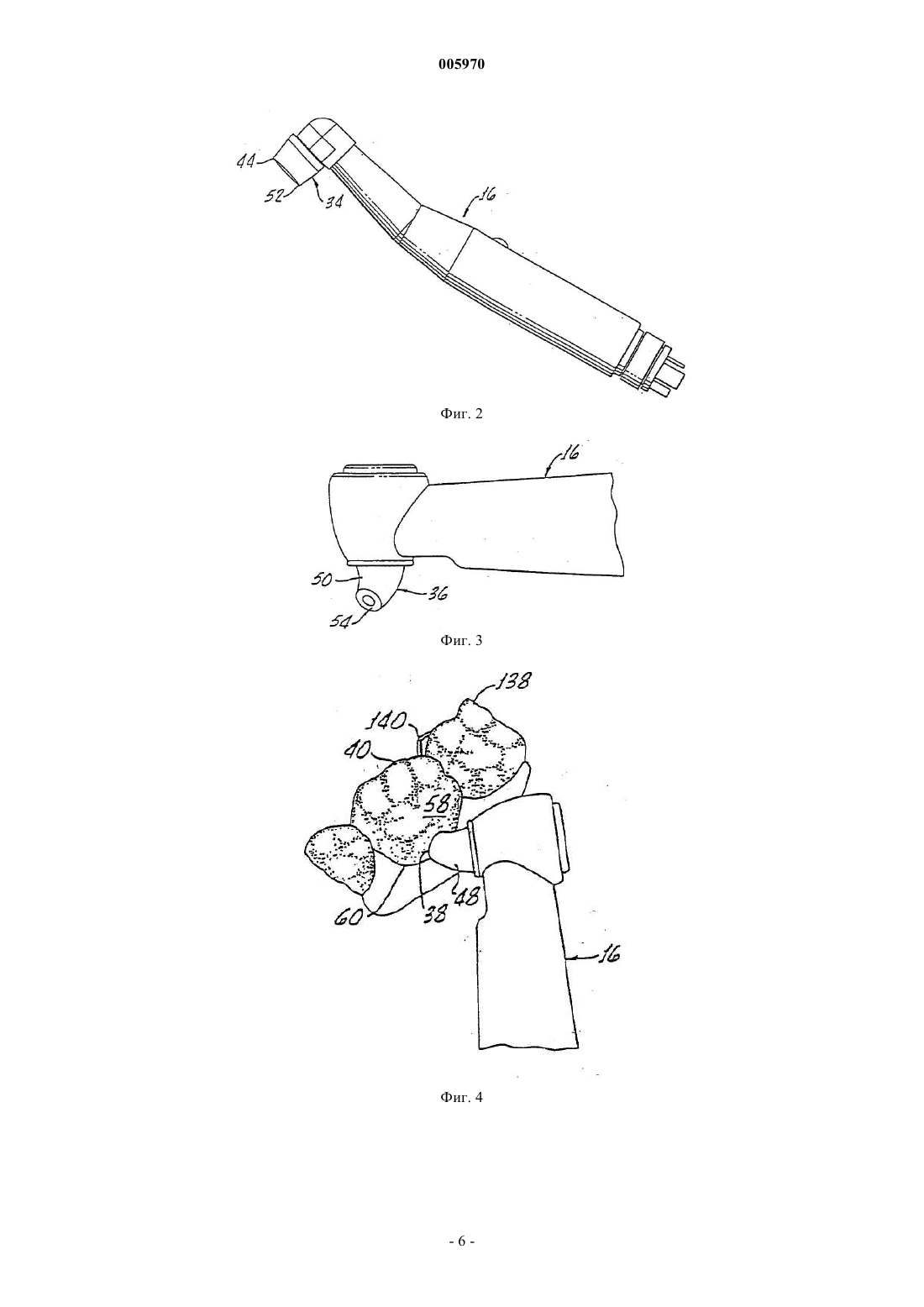

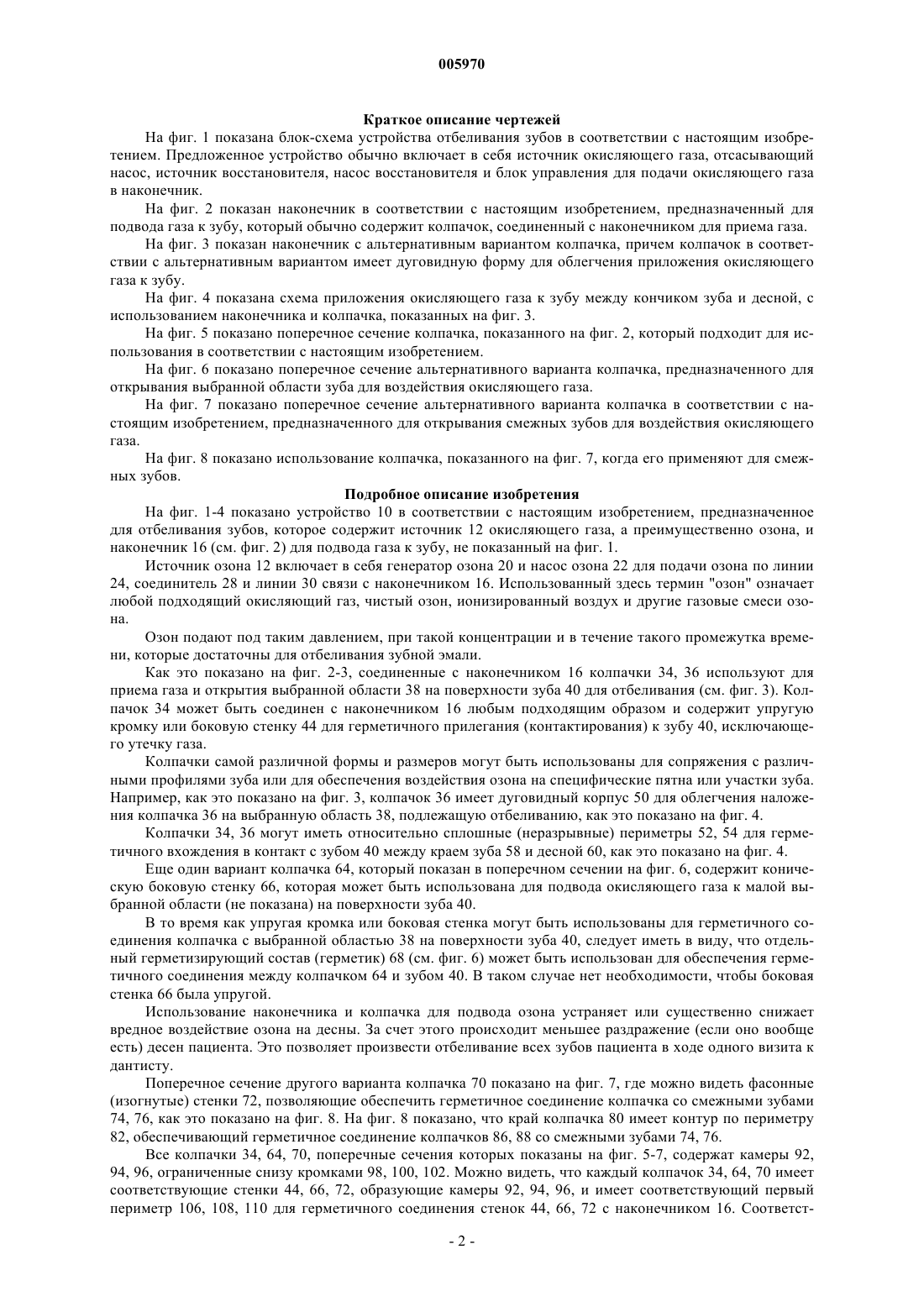

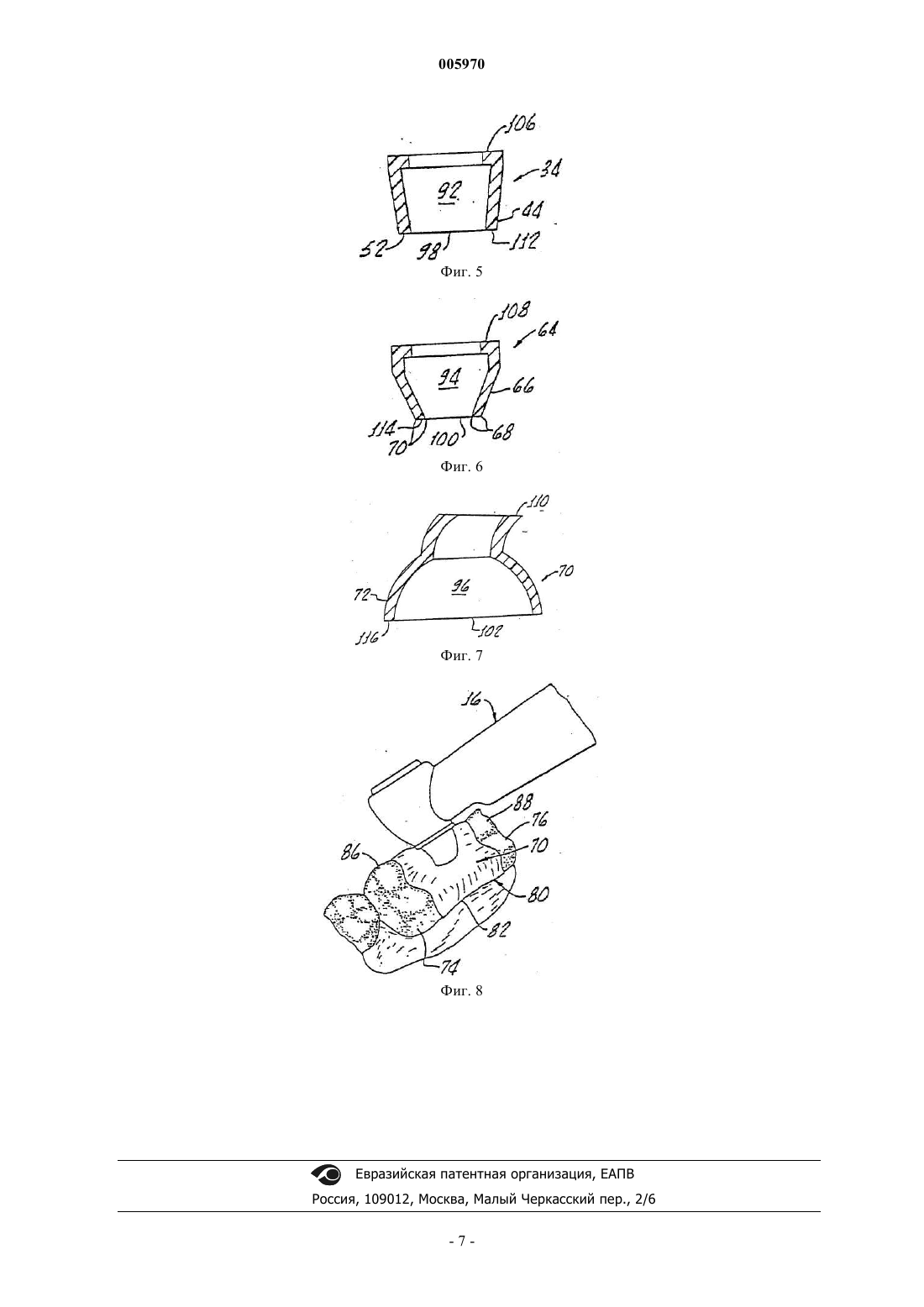

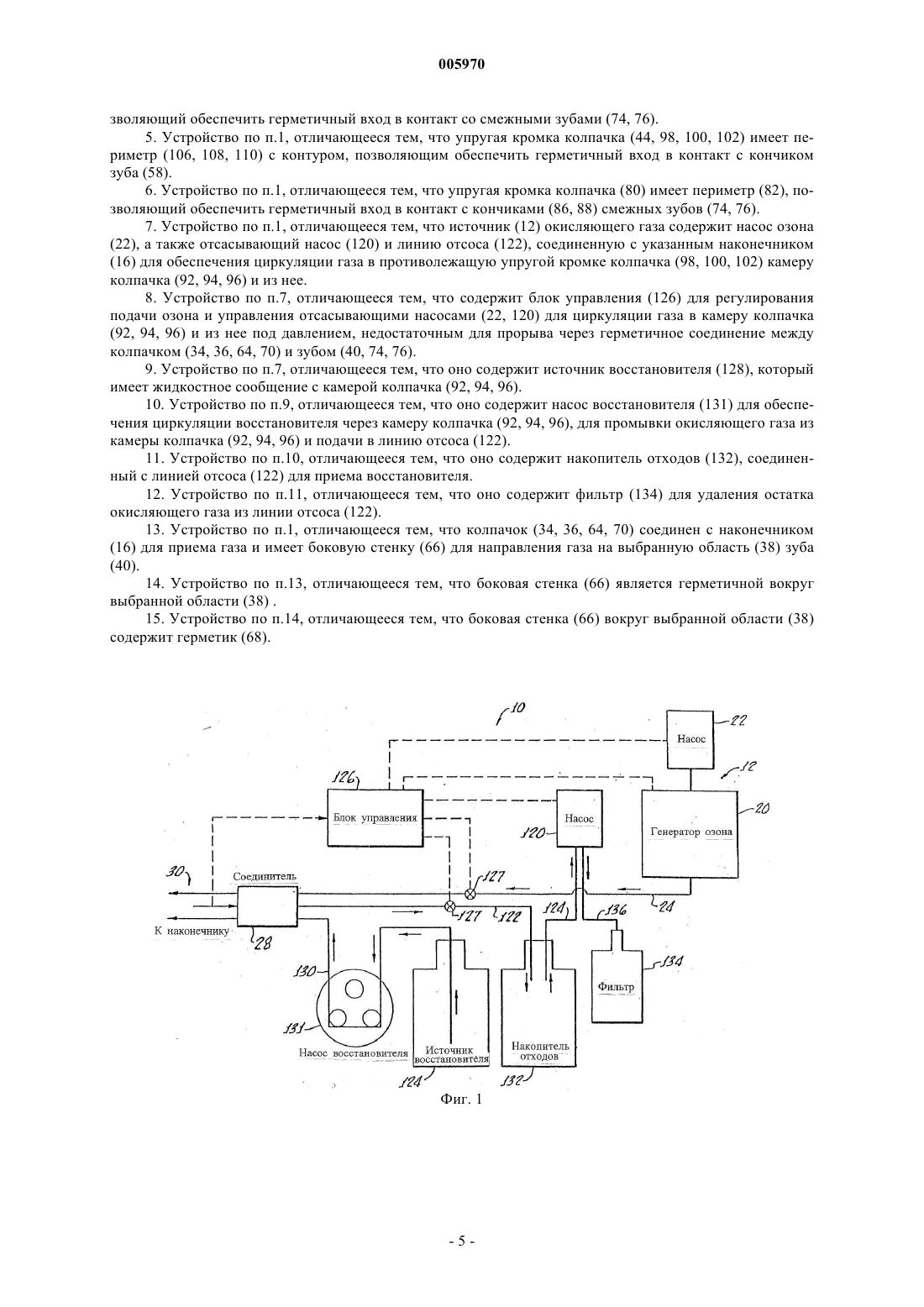

005970 Настоящее изобретение, главным образом, имеет отношение к отбеливанию зубов, а более конкретно имеет отношение к созданию устройства для отбеливания зубов, в котором используют озон. Уже давно считают белые зубы косметически привлекательными. Обычно зуб изменяет цвет в специфических областях или полностью меняет окраску. Материалами зуба, которые как правило несут ответственность за наличие пятен, являются эмаль, дентин и приобретенная пленка. В частности, зубная эмаль образована главным образом из неорганического материала, большей частью в виде кристаллов гидроксиапатита, и дополнительно содержит ориентировочно 5% органического материала, в первую очередь в виде коллагена. Наоборот, дентин содержит ориентировочно 20% протеина, содержащего коллаген, с балансом, содержащим неорганический материал, главным образом кристаллы гидроксиапатита, аналогичные имеющимся в эмали. Приобретенная пленка, с другой стороны,представляет собой содержащий протеин слой на поверхности зубной эмали, который очень быстро образуется вновь даже после интенсивной чистки зубов высокоабразивными профилактическими пастами. Изменение цвета зубов происходит как за счет внешнего, так и за счет внутреннего окрашивания(образования пятен). Внешнее окрашивание зубной поверхности возникает в результате накопления различных хромогенных (пигментообразующих) веществ (в дополнение к хромогенным предшественникам,которые первоначально являются бесцветными, но позднее химически превращаются в хромогены) внутри приобретенной пленки. Этот тип окрашивания обычно может быть удален при помощи механических способов, которые позволяют удалить приобретенную пленку или ее части, вместе с прилипшими к ней хромогенами. Однако известно, что старение внешних пятен делает их менее подверженными удалению при помощи механических средств, возможно за счет увеличения со временем толщины проникновения внешних пятен в эмаль. Следовательно, для удаления таких пятен требуется использование химикатов, таких как окисляющие вещества, которые могут проникать в зубную эмаль и окислять или растворять глубоко въевшиеся хромогены. В отличие от ранее описанного, внутреннее окрашивание (образование пятен) происходит в результате воздействия хромогенных веществ, происходящих от источников внутри зубов. Этот тип окрашивания не может быть удален механическими способами при чистке зубов, причем для удаления обычно требуются упомянутые выше химические способы. Дополнительные вариации композиции зубов, в том числе наличие пломбировочного материала, могут приводить к повышению степени окрашивания,вплоть до появления темных областей. Композиции для отбеливания зубов как правило могут быть подразделены на две категории: (1) жидкости, гели или пасты, в том числе зубные пасты, которые могут воздействовать за счет механического трения на окрашенную поверхность зубов, чтобы удалять пятна при помощи абразивной эрозии окрашенной приобретенной пленки; и (2) жидкости, гели или пасты, которые обеспечивают отбеливание зубов химическим способом при нахождении в контакте с окрашенной поверхностью зубов в течение заданного периода времени, в результате чего пятна удаляются. В некоторых случаях механический способ дополняют вспомогательным химическим способом, который может быть окислительным или ферментным. При обычном отбеливании зубов используют резиновую прокладку для изоляции зубов. Эту прокладку, которую обычно изготавливают из латексного каучука, прижимают к каждому зубу и удерживают на месте при помощи соответствующего зажима и лигатур. Это делают для того, чтобы защитить мягкие ткани десен от воздействия перекиси, которую обычно используют в процедуре отбеливания. Однако, так как резиновая прокладка не обеспечивает идеальное прилегание и может растягиваться,то перекись может подтекать вокруг нее и вызывать дискомфорт пациента. Для ускорения процедуры после нанесения раствора перекиси на зубы, используют теплоту или воздействие лазерного излечения на покрытые зубы. Однако применение теплоты также может вызывать дискомфорт пациента, если температура пульпы в зубе становится слишком высокой. Поэтому требуется проведение нескольких сеансов отбеливания. Настоящее изобретение позволяет преодолеть недостатки известных способов за счет использования озона для отбеливания зубов, что позволяет производить как полное отбеливание, так и отбеливание"пятен". Краткое изложение изобретения Способ отбеливания зубов в соответствии с настоящим изобретением включает в себя операции изоляции зубов, которые подлежат отбеливанию, и открытия каждого из изолированных зубов для воздействия озона. Предложенный способ может быть использован для нескольких зубов или для индивидуального зуба. Более того, как уже было упомянуто здесь ранее, части зуба также могут быть отбелены по способу в соответствии с настоящим изобретением. Указанные ранее и другие характеристики и преимущества изобретения будут более ясны из последующего детального описания, данного в качестве примера, не имеющего ограничительного характера и приведенного со ссылкой на сопроводительные чертежи.-1 005970 Краткое описание чертежей На фиг. 1 показана блок-схема устройства отбеливания зубов в соответствии с настоящим изобретением. Предложенное устройство обычно включает в себя источник окисляющего газа, отсасывающий насос, источник восстановителя, насос восстановителя и блок управления для подачи окисляющего газа в наконечник. На фиг. 2 показан наконечник в соответствии с настоящим изобретением, предназначенный для подвода газа к зубу, который обычно содержит колпачок, соединенный с наконечником для приема газа. На фиг. 3 показан наконечник с альтернативным вариантом колпачка, причем колпачок в соответствии с альтернативным вариантом имеет дуговидную форму для облегчения приложения окисляющего газа к зубу. На фиг. 4 показана схема приложения окисляющего газа к зубу между кончиком зуба и десной, с использованием наконечника и колпачка, показанных на фиг. 3. На фиг. 5 показано поперечное сечение колпачка, показанного на фиг. 2, который подходит для использования в соответствии с настоящим изобретением. На фиг. 6 показано поперечное сечение альтернативного варианта колпачка, предназначенного для открывания выбранной области зуба для воздействия окисляющего газа. На фиг. 7 показано поперечное сечение альтернативного варианта колпачка в соответствии с настоящим изобретением, предназначенного для открывания смежных зубов для воздействия окисляющего газа. На фиг. 8 показано использование колпачка, показанного на фиг. 7, когда его применяют для смежных зубов. Подробное описание изобретения На фиг. 1-4 показано устройство 10 в соответствии с настоящим изобретением, предназначенное для отбеливания зубов, которое содержит источник 12 окисляющего газа, а преимущественно озона, и наконечник 16 (см. фиг. 2) для подвода газа к зубу, не показанный на фиг. 1. Источник озона 12 включает в себя генератор озона 20 и насос озона 22 для подачи озона по линии 24, соединитель 28 и линии 30 связи с наконечником 16. Использованный здесь термин "озон" означает любой подходящий окисляющий газ, чистый озон, ионизированный воздух и другие газовые смеси озона. Озон подают под таким давлением, при такой концентрации и в течение такого промежутка времени, которые достаточны для отбеливания зубной эмали. Как это показано на фиг. 2-3, соединенные с наконечником 16 колпачки 34, 36 используют для приема газа и открытия выбранной области 38 на поверхности зуба 40 для отбеливания (см. фиг. 3). Колпачок 34 может быть соединен с наконечником 16 любым подходящим образом и содержит упругую кромку или боковую стенку 44 для герметичного прилегания (контактирования) к зубу 40, исключающего утечку газа. Колпачки самой различной формы и размеров могут быть использованы для сопряжения с различными профилями зуба или для обеспечения воздействия озона на специфические пятна или участки зуба. Например, как это показано на фиг. 3, колпачок 36 имеет дуговидный корпус 50 для облегчения наложения колпачка 36 на выбранную область 38, подлежащую отбеливанию, как это показано на фиг. 4. Колпачки 34, 36 могут иметь относительно сплошные (неразрывные) периметры 52, 54 для герметичного вхождения в контакт с зубом 40 между краем зуба 58 и десной 60, как это показано на фиг. 4. Еще один вариант колпачка 64, который показан в поперечном сечении на фиг. 6, содержит коническую боковую стенку 66, которая может быть использована для подвода окисляющего газа к малой выбранной области (не показана) на поверхности зуба 40. В то время как упругая кромка или боковая стенка могут быть использованы для герметичного соединения колпачка с выбранной областью 38 на поверхности зуба 40, следует иметь в виду, что отдельный герметизирующий состав (герметик) 68 (см. фиг. 6) может быть использован для обеспечения герметичного соединения между колпачком 64 и зубом 40. В таком случае нет необходимости, чтобы боковая стенка 66 была упругой. Использование наконечника и колпачка для подвода озона устраняет или существенно снижает вредное воздействие озона на десны. За счет этого происходит меньшее раздражение (если оно вообще есть) десен пациента. Это позволяет произвести отбеливание всех зубов пациента в ходе одного визита к дантисту. Поперечное сечение другого варианта колпачка 70 показано на фиг. 7, где можно видеть фасонные(изогнутые) стенки 72, позволяющие обеспечить герметичное соединение колпачка со смежными зубами 74, 76, как это показано на фиг. 8. На фиг. 8 показано, что край колпачка 80 имеет контур по периметру 82, обеспечивающий герметичное соединение колпачков 86, 88 со смежными зубами 74, 76. Все колпачки 34, 64, 70, поперечные сечения которых показаны на фиг. 5-7, содержат камеры 92,94, 96, ограниченные снизу кромками 98, 100, 102. Можно видеть, что каждый колпачок 34, 64, 70 имеет соответствующие стенки 44, 66, 72, образующие камеры 92, 94, 96, и имеет соответствующий первый периметр 106, 108, 110 для герметичного соединения стенок 44, 66, 72 с наконечником 16. Соответст-2 005970 вующий второй периметр 112, 114, 116 служит для соединения стенок 44, 66, 72 с зубом 40 и для открывания соответствующей выбранной области 38 для воздействия газа, циркулирующего в камерах 92, 94,96. Как это показано на фиг. 6, в варианте колпачка 64 первый периметр 108 может быть больше, чем второй периметр 115, в то время как в варианте, показанном на фиг. 7, первый периметр 110 может быть меньше, чем второй периметр 116. Таким образом, за счет смены варианта колпачка 64, 70 можно подводить окисляющий газ к контуру зуба с любым номером или подводить окисляющий газ к множеству зубов, как уже было упомянуто здесь ранее. Обратимся вновь к рассмотрению фиг. 1, на которой показано, что устройство 12 содержит отсасывающий насос 120 и соединенные с наконечником 16 линии 30, 122, 124, которые позволяют производить циркуляцию озона в камерах колпачков 92, 94, 96. Блок управления 126, который может быть выполнен по любой известной схеме, служит для регулирования подачи озона и для управления насосами 22, 120, обеспечивающими циркуляцию газа в камерах колпачков 92, 94, 96, при давлении, недостаточном для прорыва газа через герметичное соединение между колпачками 34, 64, 70 и зубами 40, 86, 88. Управление газовыми потоками может быть также осуществлено при помощи клапанов 127, управляемых при помощи блока управления 126. Кроме того, устройство 10 может иметь источник восстановителя 128, который имеет жидкостное сообщение с камерами колпачков 92, 94, 96 по линиям 30, 130 и с насосом 131. Восстановитель, которым может быть раствор тиоцианата или мятного масла, используют для промывания камер колпачков 92, 94,96 от окисляющего газа. Промывание окисляющего газа проводят по линии отсоса 122 после обработки озоном зубов 40, 86, 88. После этого восстановитель отсасывают по линии 122 и направляют в накопитель отходов 132. Любой остающийся озон затем отсасывают из накопителя 132 по линии 124 и направляют в канистру 134 по линии 136 для окончательного удаления озона. Таким образом, устройство 12 представляет собой полностью замкнутую систему подвода озона к зубам 40, 86, 88 и отсасывания озона от них. Следует также иметь в виду, что когда колпачки 34, 36, 64 используют между зубами 40, 138 (на фиг. 4 не показано), то при необходимости может быть использована отдельная прокладка 140, позволяющая колпачкам 34, 36, 64 (на фиг. 4 не показаны) герметично закрывать выбранные области обработки между зубами 40, 138. Пример 1. Обнаружение озона (ррm, частей на миллион) вокруг колпачка с использованием анализатора озона после 10 или 20 с применения озона для обработки зубов пациента. Исследование или тест: Обнаружение озона (ррm) вокруг колпачка 34 с использованием анализатора озона после 10 или 20 с применения озона для обработки зубов пациента. Задача: Оценка максимального обнаруживаемого вокруг колпачка 34 уровня озона (ррm) после 10 или 20 с применения озона для обработки зубов пациента. Протокол исследования или теста. Кончик датчика всегда удерживают на расстоянии в пределах 2 мм от края колпачка, на половине расстояния между медиальной и окклюзионной сторонами колпачка. Максимальный уровень обнаруженного вокруг колпачка озона (ррm) от зубов измеряют с использованием анализатора озона через 10 с применения озона. В качестве анализатора озона была использована модель анализатора озона API 450 фирмы ENVIRO Technologies, UK, причем анализатор был откалиброван поставщиком в пределах недели до поставки, при этом анализатор был использован в этом промежутке времени только для проведения данного исследования. Перекрывающая бляшка была затем удалена вручную с использованием стандартной стерильной зубной щетки из тонкого нейлонового волокна (щетины), с водой в качестве смазки. Каждый зуб осушали с использованием сухого стерильного ватного тампона и зубного 3 в 1 ("три в одном") шприца для продувания зубной полости. Затем зубы подвергали воздействию газообразного озона в течение периода 10 или 20 с при комнатной температуре (23 С) и производили измерение максимального обнаруживаемого уровня озона с использованием указанного анализатора озона. Результаты испытания: Максимальный уровень обнаруженного вокруг колпачка озона (ррm) через 10 с или через 20 с применения озона приведен соответственно в табл. 1 или в табл. 2.-3 005970 Таблица 1. Максимальный уровень обнаруженного озона (ррm) через 10 с Таблица 2. Максимальный уровень обнаруженного озона (ррm) через 20 с применения озона Заключение: Использование колпачка позволяет безопасно подводить озон к зубам, когда его применяют в течение времени 10 или 20 с для отбеливания зубов. Несмотря на то, что здесь выше были описаны способ и устройство для лечения кариеса зубов при помощи реминерализации в соответствии с настоящим изобретением, в качестве примера преимущественного использования изобретения, следует иметь в виду, что настоящее изобретение не ограничивается только этим примером. Совершенно ясно, что специалистами в данной области в настоящее изобретение могут быть внесены изменения и дополнения, которые не выходят однако за рамки приведенной далее формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Дентальное устройство (10), которое содержит источник (12) окисляющего газа, наконечник (16) для подвода газа к зубу (40, 74, 78) и колпачок (34, 36, 64, 70), соединенный с указанным наконечником(16) для приема газа и открывания выбранной области (38) зуба (40, 74, 78) для воздействия газа, причем колпачок (34, 36, 64, 70) имеет упругую кромку колпачка (44, 80, 98, 100, 102) для герметичного входа в контакт с зубом (40, 74, 78) вокруг выбранной области (38), для предотвращения утечки газа через нее. 2. Устройство по п.1, отличающееся тем, что окисляющим газом является озон. 3. Устройство по п.1, отличающееся тем, что упругая кромка колпачка (44) имеет относительно неразрывный периметр (52, 54), позволяющий обеспечить герметичный вход в контакт с зубом (40) между кончиком зуба (58) и десной (60). 4. Устройство по п.1, отличающееся тем, что упругая кромка колпачка (80) имеет контур (82), по-4 005970 зволяющий обеспечить герметичный вход в контакт со смежными зубами (74, 76). 5. Устройство по п.1, отличающееся тем, что упругая кромка колпачка (44, 98, 100, 102) имеет периметр (106, 108, 110) с контуром, позволяющим обеспечить герметичный вход в контакт с кончиком зуба (58). 6. Устройство по п.1, отличающееся тем, что упругая кромка колпачка (80) имеет периметр (82), позволяющий обеспечить герметичный вход в контакт с кончиками (86, 88) смежных зубов (74, 76). 7. Устройство по п.1, отличающееся тем, что источник (12) окисляющего газа содержит насос озона(22), а также отсасывающий насос (120) и линию отсоса (122), соединенную с указанным наконечником(16) для обеспечения циркуляции газа в противолежащую упругой кромке колпачка (98, 100, 102) камеру колпачка (92, 94, 96) и из нее. 8. Устройство по п.7, отличающееся тем, что содержит блок управления (126) для регулирования подачи озона и управления отсасывающими насосами (22, 120) для циркуляции газа в камеру колпачка(92, 94, 96) и из нее под давлением, недостаточным для прорыва через герметичное соединение между колпачком (34, 36, 64, 70) и зубом (40, 74, 76). 9. Устройство по п.7, отличающееся тем, что оно содержит источник восстановителя (128), который имеет жидкостное сообщение с камерой колпачка (92, 94, 96). 10. Устройство по п.9, отличающееся тем, что оно содержит насос восстановителя (131) для обеспечения циркуляции восстановителя через камеру колпачка (92, 94, 96), для промывки окисляющего газа из камеры колпачка (92, 94, 96) и подачи в линию отсоса (122). 11. Устройство по п.10, отличающееся тем, что оно содержит накопитель отходов (132), соединенный с линией отсоса (122) для приема восстановителя. 12. Устройство по п.11, отличающееся тем, что оно содержит фильтр (134) для удаления остатка окисляющего газа из линии отсоса (122). 13. Устройство по п.1, отличающееся тем, что колпачок (34, 36, 64, 70) соединен с наконечником(16) для приема газа и имеет боковую стенку (66) для направления газа на выбранную область (38) зуба(40). 14. Устройство по п.13, отличающееся тем, что боковая стенка (66) является герметичной вокруг выбранной области (38) . 15. Устройство по п.14, отличающееся тем, что боковая стенка (66) вокруг выбранной области (38) содержит герметик (68).
