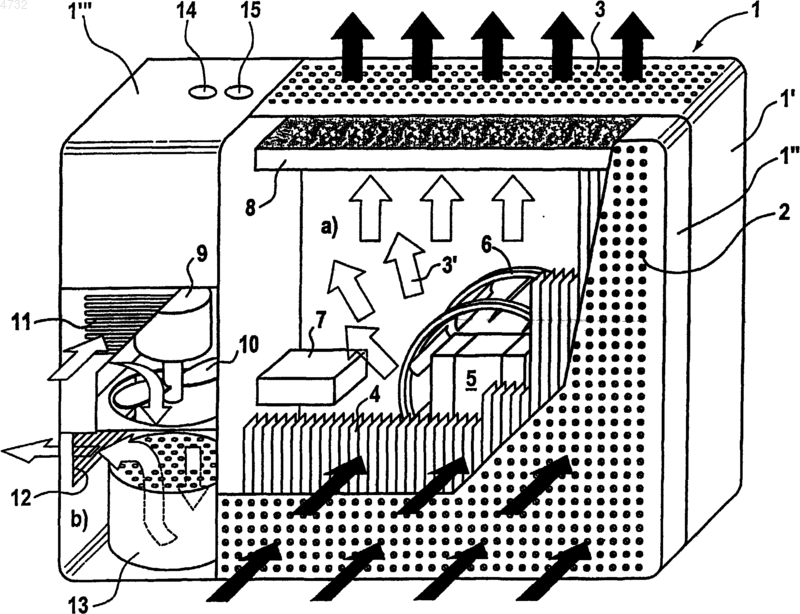

Устройство для регенерации воздуха в закрытом помещении

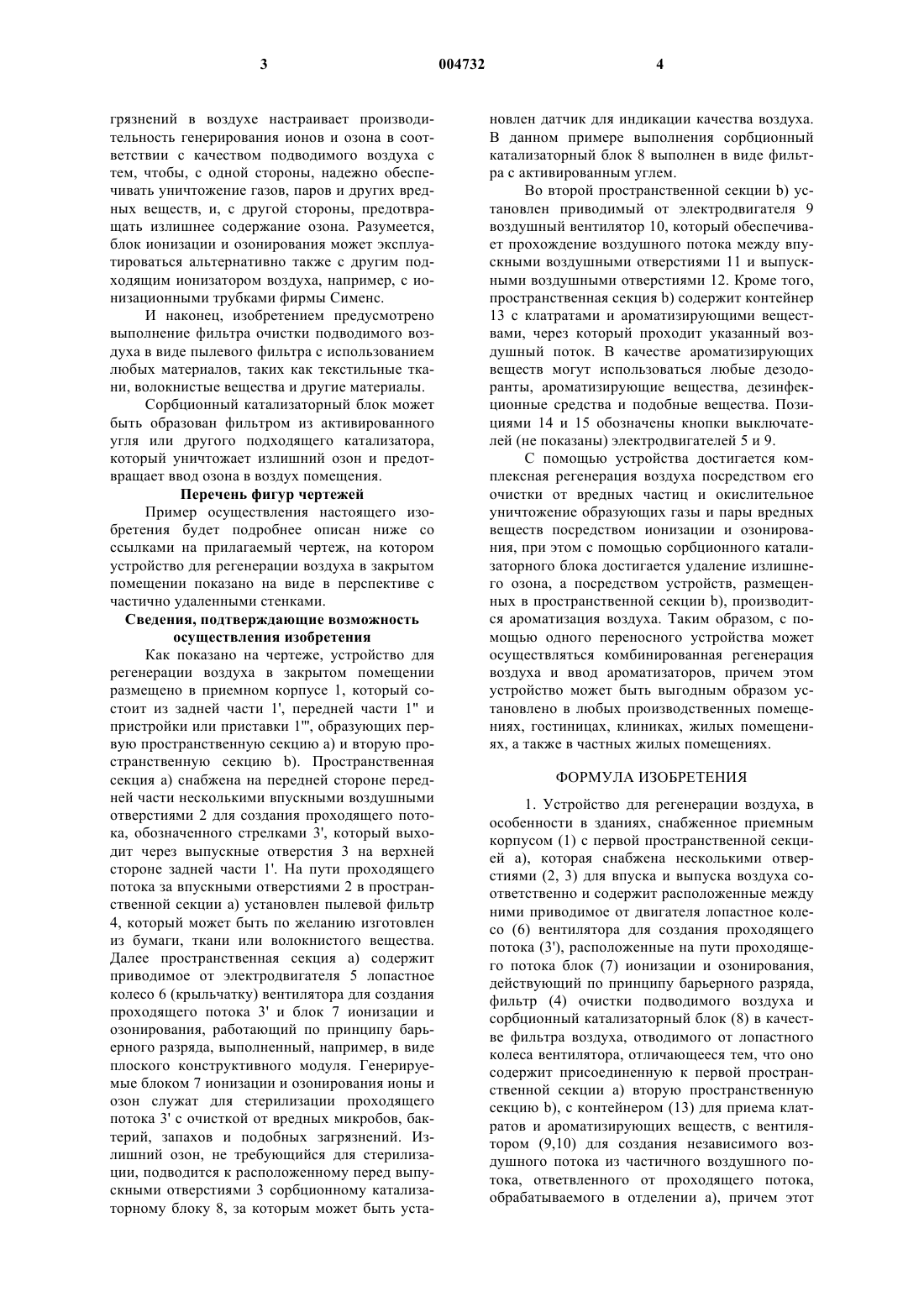

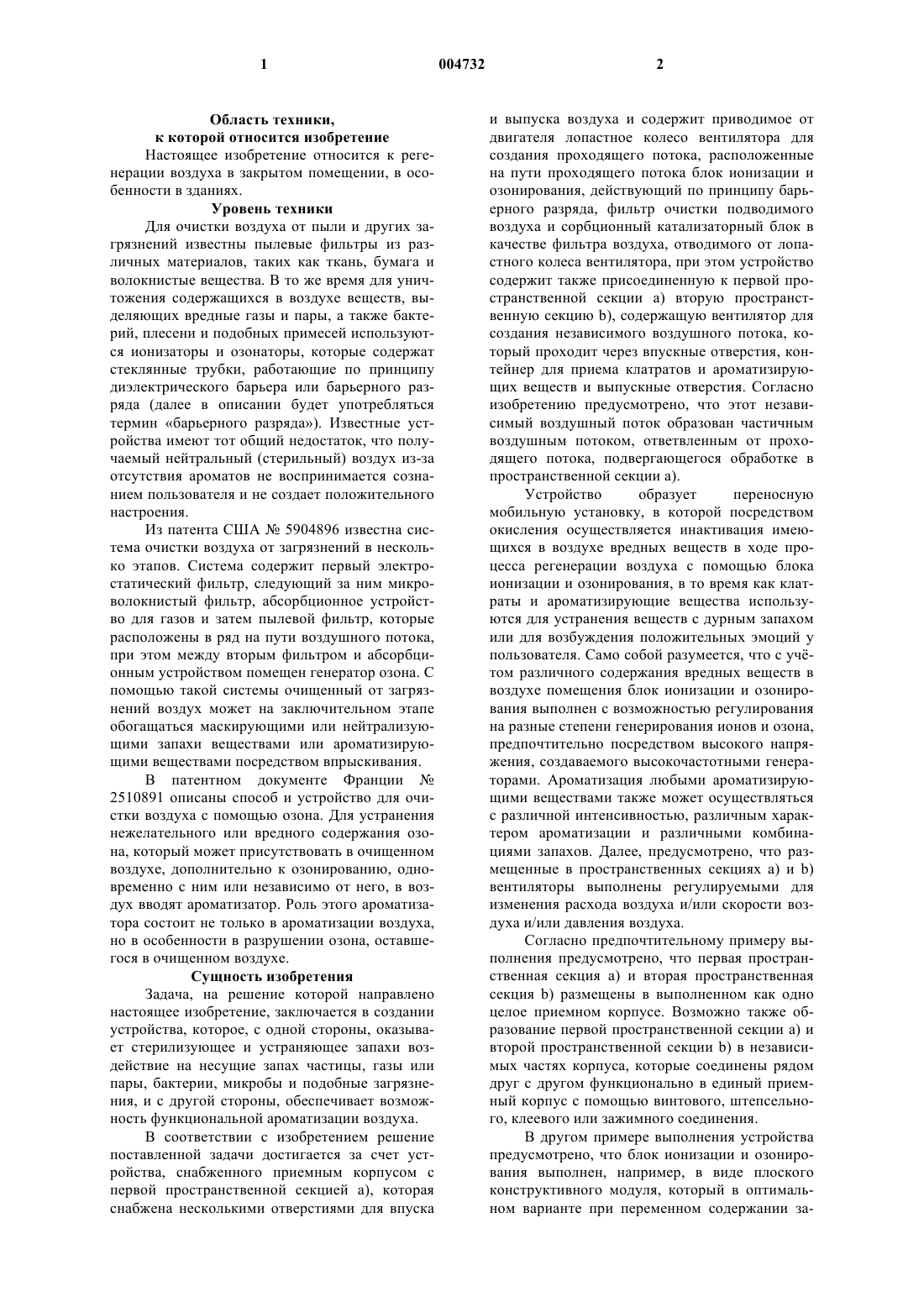

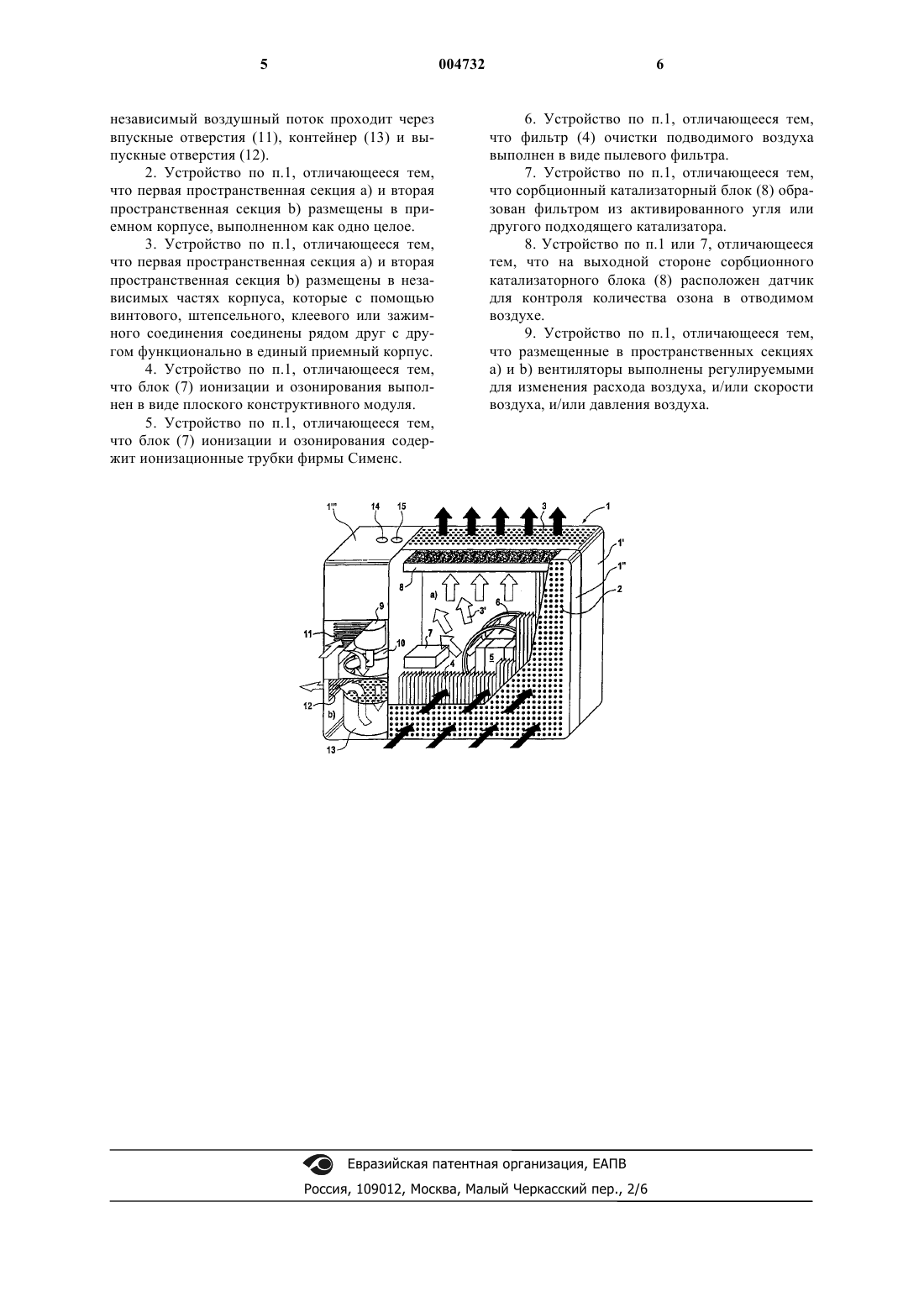

1 Область техники,к которой относится изобретение Настоящее изобретение относится к регенерации воздуха в закрытом помещении, в особенности в зданиях. Уровень техники Для очистки воздуха от пыли и других загрязнений известны пылевые фильтры из различных материалов, таких как ткань, бумага и волокнистые вещества. В то же время для уничтожения содержащихся в воздухе веществ, выделяющих вредные газы и пары, а также бактерий, плесени и подобных примесей используются ионизаторы и озонаторы, которые содержат стеклянные трубки, работающие по принципу диэлектрического барьера или барьерного разряда (далее в описании будет употребляться термин барьерного разряда). Известные устройства имеют тот общий недостаток, что получаемый нейтральный (стерильный) воздух из-за отсутствия ароматов не воспринимается сознанием пользователя и не создает положительного настроения. Из патента США 5904896 известна система очистки воздуха от загрязнений в несколько этапов. Система содержит первый электростатический фильтр, следующий за ним микроволокнистый фильтр, абсорбционное устройство для газов и затем пылевой фильтр, которые расположены в ряд нa пути воздушного потока,при этом между вторым фильтром и абсорбционным устройством помещен генератор озона. С помощью такой системы очищенный от загрязнений воздух может на заключительном этапе обогащаться маскирующими или нейтрализующими запахи веществами или ароматизирующими веществами посредством впрыскивания. В патентном документе Франции 2510891 описаны способ и устройство для очистки воздуха с помощью озона. Для устранения нежелательного или вредного содержания озона, который может присутствовать в очищенном воздухе, дополнительно к озонированию, одновременно с ним или независимо от него, в воздух вводят ароматизатор. Роль этого ароматизатора состоит не только в ароматизации воздуха,но в особенности в разрушении озона, оставшегося в очищенном воздухе. Сущность изобретения Задача, на решение которой направлено настоящее изобретение, заключается в создании устройства, которое, с одной стороны, оказывает стерилизующее и устраняющее запахи воздействие на несущие запax частицы, газы или пары, бактерии, микробы и подобные загрязнения, и с другой стороны, обеспечивает возможность функциональной ароматизации воздуха. В соответствии с изобретением решение поставленной задачи достигается за счет устройства, снабженного приемным корпусом с первой пространственной секцией а), которая снабжена несколькими отверстиями для впуска 2 и выпуска воздуха и содержит приводимое от двигателя лопастное колесо вентилятора для создания проходящего потока, расположенные на пути проходящего потока блок ионизации и озонирования, действующий по принципу барьерного разряда, фильтр очистки подводимого воздуха и сорбционный катализаторный блок в качестве фильтра воздуха, отводимого от лопастного колеса вентилятора, при этом устройство содержит также присоединенную к первой пространственной секции а) вторую пространственную секцию b), содержащую вентилятор для создания независимого воздушного потока, который проходит через впускные отверстия, контейнер для приема клатратов и ароматизирующих веществ и выпускные отверстия. Согласно изобретению предусмотрено, что этот независимый воздушный поток образован частичным воздушным потоком, ответвленным от проходящего потока, подвергающегося обработке в пространственной секции а). Устройство образует переносную мобильнyю установку, в которой посредством окисления осуществляется инактивация имеющихся в воздухе вредных веществ в ходе процесса регенерации воздуха с помощью блока ионизации и озонирования, в то время как клатраты и ароматизирующие вещества используются для устранения веществ с дурным запахом или для возбуждения положительных эмоций у пользователя. Само собой разумеется, что с учтом различного содержания вредных веществ в воздухе помещения блок ионизации и озонирования выполнен с возможностью регулирования на разные степени генерирования ионов и озона,предпочтительно посредством высокого напряжения, создаваемого высокочастотными генераторами. Ароматизация любыми ароматизирующими веществами также может осуществляться с различной интенсивностью, различным характером ароматизации и различными комбинациями запахов. Далее, предусмотрено, что размещенные в пространственных секциях а) и b) вентиляторы выполнены регулируемыми для изменения расхода воздуха и/или скорости воздуха и/или давления воздуха. Согласно предпочтительному примеру выполнения предусмотрено, что первая пространственная секция а) и вторая пространственная секция b) размещены в выполненном как одно целое приемном корпусе. Возможно также образование первой пространственной секции а) и второй пространственной секции b) в независимых частях корпуса, которые соединены рядом дpyг с другом функционально в единый приемный корпус с помощью винтового, штепсельного, клеевого или зажимного соединения. В другом примере выполнения устройства предусмотрено, что блок ионизации и озонирования выполнен, например, в виде плоского конструктивного модуля, который в оптимальном варианте при переменном содержании за 3 грязнений в воздухе настраивает производительность генерирования ионов и озона в соответствии с качеством подводимого воздуха с тем, чтобы, с одной стороны, надежно обеспечивать уничтожение газов, паров и других вредных веществ, и, с другой стороны, предотвращать излишнее содержание озона. Разумеется,блок ионизации и озонирования может эксплуатироваться альтернативно также с другим подходящим ионизатором воздуха, например, с ионизационными трубками фирмы Сименс. И наконец, изобретением предусмотрено выполнение фильтра очистки подводимого воздуха в виде пылевого фильтра с использованием любых материалов, таких как текстильные ткани, волокнистые вещества и другие материалы. Сорбционный катализаторный блок может быть образован фильтром из активированного угля или другого подходящего катализатора,который уничтожает излишний озон и предотвращает ввод озона в воздух помещения. Перечень фигур чертежей Пример осуществления настоящего изобретения будет подробнее описан ниже со ссылками на прилагаемый чертеж, на котором устройство для регенерации воздуха в закрытом помещении показано на виде в перспективе с частично удаленными стенками. Сведения, подтверждающие возможность осуществления изобретения Как показано на чертеже, устройство для регенерации воздуха в закрытом помещении размещено в приемном корпусе 1, который состоит из задней части 1', передней части 1" и пристройки или приставки 1, образующих первую пространственную секцию а) и вторую пространственную секцию b). Пространственная секция а) снабжена на передней стороне передней части несколькими впускными воздушными отверстиями 2 для создания проходящего потока, обозначенного стрелками 3', который выходит через выпускные отверстия 3 на верхней стороне задней части 1'. На пути проходящего потока за впускными отверстиями 2 в пространственной секции а) установлен пылевой фильтр 4, который может быть по желанию изготовлен из бумаги, ткани или волокнистого вещества. Далее пространственная секция а) содержит приводимое от электродвигателя 5 лопастное колесо 6 (крыльчатку) вентилятора для создания проходящего потока 3' и блок 7 ионизации и озонирования, работающий по принципу барьерного разряда, выполненный, например, в виде плоского конструктивного модуля. Генерируемые блоком 7 ионизации и озонирования ионы и озон служат для стерилизации проходящего потока 3' с очисткой от вредных микробов, бактерий, запахов и подобных загрязнений. Излишний озон, не требующийся для стерилизации, подводится к расположенному перед выпускными отверстиями 3 сорбционному катализаторному блоку 8, за которым может быть уста 004732 4 новлен датчик для индикации качества воздуха. В данном примере выполнения сорбционный катализаторный блок 8 выполнен в виде фильтра с активированным углем. Во второй пространственной секции b) установлен приводимый от электродвигателя 9 воздушный вентилятор 10, который обеспечивает прохождение воздушного потока между впускными воздушными отверстиями 11 и выпускными воздушными отверстиями 12. Кроме того,пространственная секция b) содержит контейнер 13 с клатратами и ароматизирующими веществами, через который проходит указанный воздушный поток. В качестве ароматизирующих веществ могут использоваться любые дезодоранты, ароматизирующие вещества, дезинфекционные средства и подобные вещества. Позициями 14 и 15 обозначены кнопки выключателей (не показаны) электродвигателей 5 и 9. С помощью устройства достигается комплексная регенерация воздуха посредством его очистки от вредных частиц и окислительное уничтожение образующих газы и пары вредных веществ посредством ионизации и озонирования, при этом с помощью сорбционного катализаторного блока достигается удаление излишнего озона, а посредством устройств, размещенных в пространственной секции b), производится ароматизация воздуха. Таким образом, с помощью одного переносного устройства может осуществляться комбинированная регенерация воздуха и ввод ароматизаторов, причем этом устройство может быть выгодным образом установлено в любых производственных помещениях, гостиницах, клиниках, жилых помещениях, а также в частных жилых помещениях. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для регенерации воздуха, в особенности в зданиях, снабженное приемным корпусом (1) с первой пространственной секцией а), которая снабжена несколькими отверстиями (2, 3) для впуска и выпуска воздуха соответственно и содержит расположенные между ними приводимое от двигателя лопастное колесо (6) вентилятора для создания проходящего потока (3'), расположенные на пути проходящего потока блок (7) ионизации и озонирования,действующий по принципу барьерного разряда,фильтр (4) очистки подводимого воздуха и сорбционный катализаторный блок (8) в качестве фильтра воздуха, отводимого от лопастного колеса вентилятора, отличающееся тем, что оно содержит присоединенную к первой пространственной секции а) вторую пространственную секцию b), с контейнером (13) для приема клатратов и ароматизирующих веществ, с вентилятором (9,10) для создания независимого воздушного потока из частичного воздушного потока, ответвленного от проходящего потока,обрабатываемого в отделении а), причем этот независимый воздушный поток проходит через впускные отверстия (11), контейнер (13) и выпускные отверстия (12). 2. Устройство по п.1, отличающееся тем,что первая пространственная секция а) и вторая пространственная секция b) размещены в приемном корпусе, выполненном как одно целое. 3. Устройство по п.1, отличающееся тем,что первая пространственная секция а) и вторая пространственная секция b) размещены в независимых частях корпуса, которые с помощью винтового, штепсельного, клеевого или зажимного соединения соединены рядом друг с другом функционально в единый приемный корпус. 4. Устройство по п.1, отличающееся тем,что блок (7) ионизации и озонирования выполнен в виде плоского конструктивного модуля. 5. Устройство по п.1, отличающееся тем,что блок (7) ионизации и озонирования содержит ионизационные трубки фирмы Сименс. 6 6. Устройство по п.1, отличающееся тем,что фильтр (4) очистки подводимого воздуха выполнен в виде пылевого фильтра. 7. Устройство по п.1, отличающееся тем,что сорбционный катализаторный блок (8) образован фильтром из активированного угля или другого подходящего катализатора. 8. Устройство по п.1 или 7, отличающееся тем, что на выходной стороне сорбционного катализаторного блока (8) расположен датчик для контроля количества озона в отводимом воздухе. 9. Устройство по п.1, отличающееся тем,что размещенные в пространственных секциях а) и b) вентиляторы выполнены регулируемыми для изменения расхода воздуха, и/или скорости воздуха, и/или давления воздуха.
