Оптический носитель данных в форме пластинки

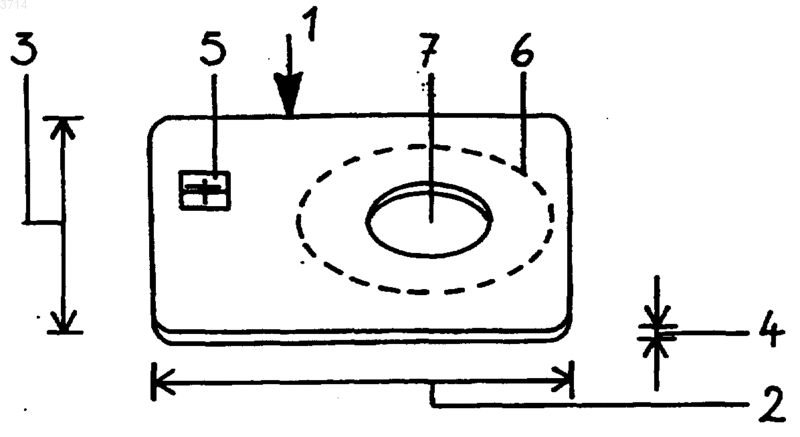

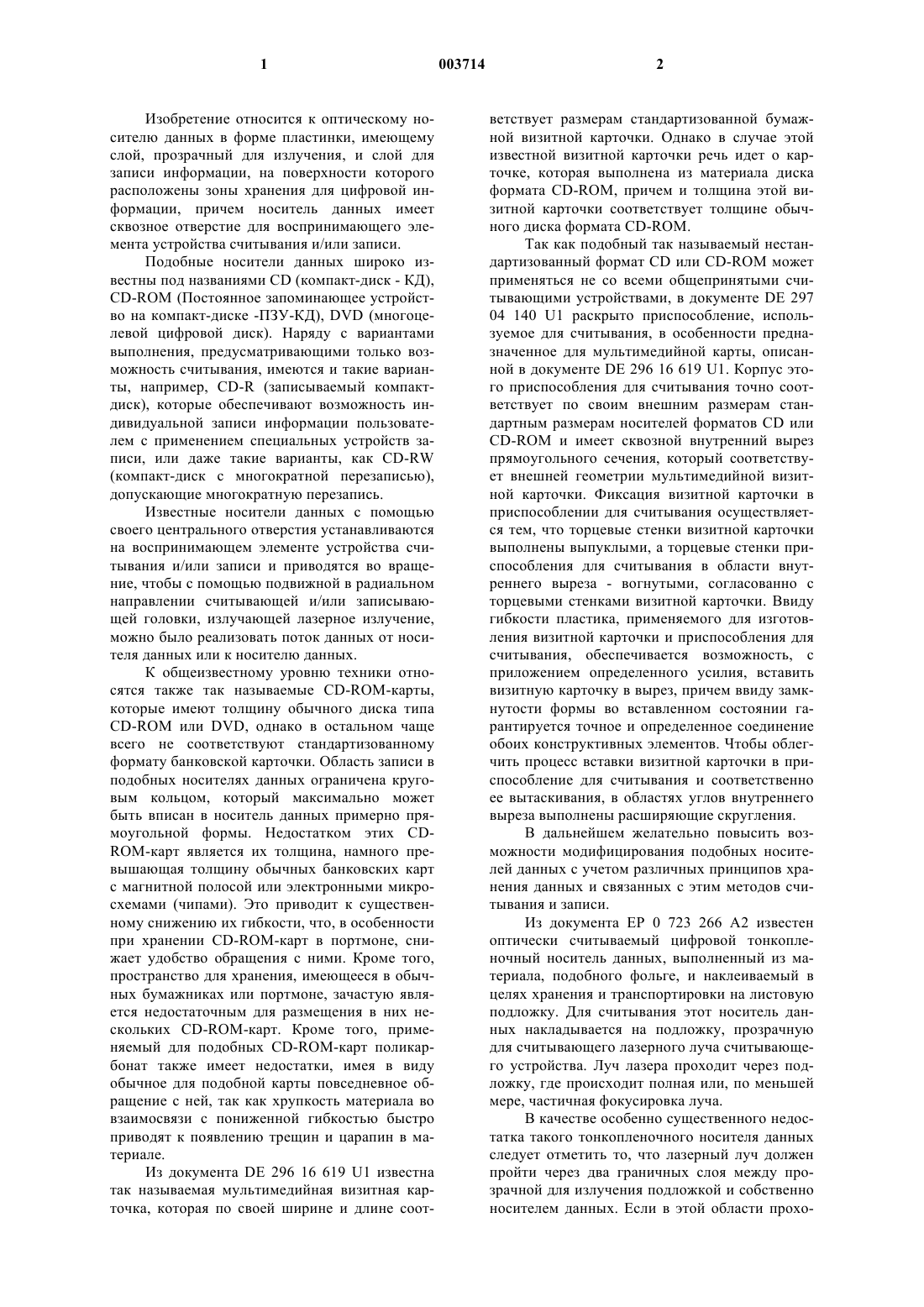

1 Изобретение относится к оптическому носителю данных в форме пластинки, имеющему слой, прозрачный для излучения, и слой для записи информации, на поверхности которого расположены зоны хранения для цифровой информации, причем носитель данных имеет сквозное отверстие для воспринимающего элемента устройства считывания и/или записи. Подобные носители данных широко известны под названиями CD (компакт-диск - КД),CD-ROM (Постоянное запоминающее устройство на компакт-диске -ПЗУ-КД), DVD (многоцелевой цифровой диск). Наряду с вариантами выполнения, предусматривающими только возможность считывания, имеются и такие варианты, например, CD-R (записываемый компактдиск), которые обеспечивают возможность индивидуальной записи информации пользователем с применением специальных устройств записи, или даже такие варианты, как CD-RW(компакт-диск с многократной перезаписью),допускающие многократную перезапись. Известные носители данных с помощью своего центрального отверстия устанавливаются на воспринимающем элементе устройства считывания и/или записи и приводятся во вращение, чтобы с помощью подвижной в радиальном направлении считывающей и/или записывающей головки, излучающей лазерное излучение,можно было реализовать поток данных от носителя данных или к носителю данных. К общеизвестному уровню техники относятся также так называемые CD-ROM-карты,которые имеют толщину обычного диска типаCD-ROM или DVD, однако в остальном чаще всего не соответствуют стандартизованному формату банковской карточки. Область записи в подобных носителях данных ограничена круговым кольцом, который максимально может быть вписан в носитель данных примерно прямоугольной формы. Недостатком этих CDROM-карт является их толщина, намного превышающая толщину обычных банковских карт с магнитной полосой или электронными микросхемами (чипами). Это приводит к существенному снижению их гибкости, что, в особенности при хранении CD-ROM-карт в портмоне, снижает удобство обращения с ними. Кроме того,пространство для хранения, имеющееся в обычных бумажниках или портмоне, зачастую является недостаточным для размещения в них нескольких CD-ROM-карт. Кроме того, применяемый для подобных CD-ROM-карт поликарбонат также имеет недостатки, имея в виду обычное для подобной карты повседневное обращение с ней, так как хрупкость материала во взаимосвязи с пониженной гибкостью быстро приводят к появлению трещин и царапин в материале. Из документа DE 296 16 619 U1 известна так называемая мультимедийная визитная карточка, которая по своей ширине и длине соот 003714 2 ветствует размерам стандартизованной бумажной визитной карточки. Однако в случае этой известной визитной карточки речь идет о карточке, которая выполнена из материала диска формата CD-ROM, причем и толщина этой визитной карточки соответствует толщине обычного диска формата CD-ROM. Так как подобный так называемый нестандартизованный формат CD или CD-ROM может применяться не со всеми общепринятыми считывающими устройствами, в документе DE 297 04 140 U1 раскрыто приспособление, используемое для считывания, в особенности предназначенное для мультимедийной карты, описанной в документе DE 296 16 619 U1. Корпус этого приспособления для считывания точно соответствует по своим внешним размерам стандартным размерам носителей форматов CD илиCD-ROM и имеет сквозной внутренний вырез прямоугольного сечения, который соответствует внешней геометрии мультимедийной визитной карточки. Фиксация визитной карточки в приспособлении для считывания осуществляется тем, что торцевые стенки визитной карточки выполнены выпуклыми, а торцевые стенки приспособления для считывания в области внутреннего выреза - вогнутыми, согласованно с торцевыми стенками визитной карточки. Ввиду гибкости пластика, применяемого для изготовления визитной карточки и приспособления для считывания, обеспечивается возможность, с приложением определенного усилия, вставить визитную карточку в вырез, причем ввиду замкнутости формы во вставленном состоянии гарантируется точное и определенное соединение обоих конструктивных элементов. Чтобы облегчить процесс вставки визитной карточки в приспособление для считывания и соответственно ее вытаскивания, в областях углов внутреннего выреза выполнены расширяющие скругления. В дальнейшем желательно повысить возможности модифицирования подобных носителей данных с учетом различных принципов хранения данных и связанных с этим методов считывания и записи. Из документа ЕР 0 723 266 А 2 известен оптически считываемый цифровой тонкопленочный носитель данных, выполненный из материала, подобного фольге, и наклеиваемый в целях хранения и транспортировки на листовую подложку. Для считывания этот носитель данных накладывается на подложку, прозрачную для считывающего лазерного луча считывающего устройства. Луч лазера проходит через подложку, где происходит полная или, по меньшей мере, частичная фокусировка луча. В качестве особенно существенного недостатка такого тонкопленочного носителя данных следует отметить то, что лазерный луч должен пройти через два граничных слоя между прозрачной для излучения подложкой и собственно носителем данных. Если в этой области прохо 3 ждения луча, находящейся в непосредственной близости или на сравнительно незначительном удалении от точки фокуса лазера, имеются частицы загрязняющих примесей или воздушные включения, то они приводят к неизбежному ухудшению процесса считывания. В документе GB 2 059 666 А описана аудиовидеокарта, которая имеет блок памяти круговой формы, снабженный дорожкой спиралеобразной формы. Дорожка сканируется вращающимся штифтом считывающего устройства,причем чисто механическим способом производится преобразование в электрический сигнал. Оптический принцип считывания в этом носителе записи не реализован. В документе DE 297 09 648 U1 раскрыта визитная карточка, которая выполнена из фрагмента CD и имеет размеры, например, банковской карточки. Также предусматривается помещение микросхемы на одной стороне визитной карточки. Вследствие размеров карточки, а также помещения микросхемы памяти, не обеспечивается совместимость данной известной визитной карточки со стандартизованными форматами карт, например, таких, как карты с магнитной полосой, интеллектуальные карты(смарт-карты) и карты с микросхемами (чипкарты). В основе изобретения лежит задача создания носителя данных, возможности обращения с которым и хранения которого соответствуют повышенным требованиям удобства для пользователя, и который отличается возможностями модифицирования в связи с введением новых принципов хранения при накоплении данных. Исходя из носителя данных вышеописанного типа, эта задача в соответствии с изобретением решается тем, что толщина носителя данных меньше, чем толщина стандартизованного носителя данных типа многоцелевого цифрового диска (DVD), которая составляет около 1,2 мм, и больше, чем сумма толщины слоя для записи информации и слоя, прозрачного для излучения, стандартизованного носителя данных типа DVD, которая составляет около 0,5 мм,причем фокусировка оптического луча устройства считывания и/или записи осуществляется исключительно в носителе данных, а именно в слое, прозрачном для излучения, который при наблюдении со стороны падения оптического луча на носитель данных располагается перед слоем для записи информации. Такой носитель данных, ввиду уменьшенной толщины, отличается очень высокой гибкостью и, следовательно, очень удобен в обращении. И в случае наличия нескольких таких носителей данных не возникает проблем с их размещением, которые имеют место в случае обычных CD-ROM-карт. Слой подложки должен быть выполнен только с такими размерами, чтобы с носителем данных можно было обращаться 4 и транспортировать его, не опасаясь возможного его повреждения. Поскольку носитель данных имеет слой,прозрачный для излучения, нанесенный на слой для записи информации, то этот прозрачный для излучения слой может полностью брать на себя функцию слоя подложки, обеспечивающего стабильность формы носителя данных, так что толщина прозрачного для излучения слоя, по существу, определяет минимальную толщину носителя данных, поскольку толщина слоя для записи информации чрезвычайно мала. С предложенным в изобретении уменьшением толщины связан, правда, недостаток, состоящий в том,что носитель данных без дополнительных мер не может быть считан с помощью применяемых в настоящее время считывающих устройств для носителей типа CD или DVD. Однако изобретение обеспечивает огромное преимущество, состоящее в создании оптического носителя данных, который, что касается его размеров, особенно толщины, совместим с носителями данных, основанными на других принципах хранения данных (карты с магнитной полосой, чипкарты и т.д.). и, следовательно, может использоваться в мультимедийных применениях. Предпочтительным образом, по своей толщине, длине и ширине этот носитель данных соответствует обычным чип-картам или соответственно картам с магнитной полосой. Толщина, в соответствии с общепринятыми в настоящее время стандартами, должна составлять примерно 0,8 мм. Тем самым в изобретении впервые предложен оптический носитель данных, который по своим размерам и применимости полностью совместим с существующими форматами, такими как форматы кредитных карт, банковских карт, чип-карт и смарт-карт. Особенно предпочтительное выполнение изобретения состоит в том, что отверстие размещено эксцентрически, и носитель данных снабжен электронной микросхемой, считывание или запись которой производится посредством контактных площадок. Наряду с функцией оптического носителя данных, соответствующий изобретению носитель данных обладает еще одним весьма полезным свойством, состоящим в обеспечении возможности выполнения функции чип-карты. Потребности в пространстве для размещения элемента на микросхеме, конфигурация которого является стандартизованной, используемой в известных чип-картах, удовлетворяются за счет эксцентрического размещения отверстия для воспринимающего элемента. В одном из вариантов размещения центра отверстия на продольной средней линии, например, описывающего форму носителя данных прямого угла,имеющаяся в распоряжении область записи данных не уменьшается, так как величина вписанного кругового кольца, по сравнению с вариантом, предусматривающим центральное распо 5 ложение отверстия, не изменяется. За счет эксцентрического расположения отверстия повышается надежность при использовании, так как для любого становится очевидным, что карту нельзя применять без адаптера. В противном случае карту (и в случае центрального расположения отверстия) невозможно применить в щелевых устройствах приема карт и в обычных утопленных загрузочных отсеках в персональных компьютерах. Однако таким недостатком обладают и обычные CD-карты. Предпочтительно слой, прозрачный для излучения, выполнен из поликарбоната. Кроме того, в дальнейшем развитии изобретения предусмотрено, что микросхема размещена на стороне носителя записи, отвернутой от прозрачного для излучения слоя. Чтобы повысить функциональность и совместимость носителя данных по отношению к различным принципам записи данных, предложено снабдить носитель данных магнитной полосой. Предпочтительным образом, магнитная полоса и микросхема размещены на стороне носителя данных, отвернутой от прозрачного для излучения слоя. В этом случае речь идет о действительно мультимедийном носителе данных. Чтобы также удовлетворить повышенным требованиям эстетики носителя данных и соответственно снабдить носитель данных особыми признаками обеспечения надежности, в дальнейшем развитии изобретения предусмотрено,что носитель данных на стороне, отвернутой от прозрачного для излучения слоя, снабжен покрытием, например, в форме водяного знака или голограммы. В одном из вариантов осуществления соответствующий изобретению носитель данных содержит блок памяти в форме кругового кольца с отверстием, подложку, имеющую толщину,длину и ширину стандартизованного носителя данных типа чип-карты, и микросхему, считываемую и/или записываемую посредством контактных площадок, причем блок памяти и микросхема таким образом введены в подложку,что формируется, по существу, плоская поверхность носителя данных. С одной стороны, блок памяти в форме кругового кольца можно изготавливать более простым способом, чем любой другой блок памяти иной формы, а с другой стороны, для обеих упомянутых частей - блока памяти и подложки - могут применяться различные материалы, чтобы удовлетворить различные требования. Так блок памяти предпочтительно изготовлен из поликарбоната с высокой жесткостью поверхности, в то время как для подложки предпочтительнее применять более гибкий, в меньшей степени подверженный поломке, разрыву или усталости, например, синтетический материал или картон. 6 Кроме того, предусмотрено, что блок памяти имеет толщину от 0,5 до 0,6 мм и имеет внешний диаметр, который по существу соответствует ширине стандартизованного носителя данных типа чип-карты, чтобы достичь максимально большой емкости памяти носителя данных. В предпочтительной форме выполнения носителя данных его подложка состоит, по меньшей мере частично, из жесткого картона. Преимущество такого выполнения состоит в том, что пользователь индивидуально может напечатать на подложке данные, чтобы использовать носитель данных, например, в качестве визитной карточки. После осуществления такой печати в предусмотренные для этого выемки в подложке могут быть встроены блок памяти и микросхема и закреплены, например, путем приклеивания. Подобные визитные карточки обладают по сравнению с обычными визитными карточками тем преимуществом, что, с одной стороны, на них, при сохранении гибкости обычных чип-карт, может быть сохранен существенно больший объем информации, а с другой стороны, эта информация в приемнике визитной карточки может непосредственно считываться в его устройстве обработки данных, что позволяет исключить отдельный требующий значительных затрат времени ручной ввод данных. В изобретении предлагается также адаптер для размещения в нем носителя данных, снабженный приемной зоной, внутренние размеры которой незначительно больше, чем внешние размеры размещаемого в нем носителя данных,и имеющий центральное отверстие, которое является соосным с отверстием в носителе данных при размещении последнего в адаптере. Причем сумма толщины носителя данных и толщины адаптера в приемной зоне соответствует толщине стандартизованного носителя данных типа DVD, и блок, образованный адаптером и носителем данных, имеет возможность вращения вокруг центральной оси упомянутого отверстия без нарушения баланса. Тем самым, простым путем обеспечивается возможность считывания соответствующего изобретению носителя данных при высоких скоростях вращения независимо от типа конструкции устройства считывания и записи. Пользователь в типовом случае не будет носить адаптер с собой, который в этом случае остается в устройстве считывания и записи. Для большого количества однотипных носителей данных потребуется только один единственный адаптер. Адаптер может изготавливаться, например, как единое целое способом литья под давлением или составляться из двух дисков. Изобретение поясняется ниже с помощью двух вариантов осуществления носителя данных, представленных в схематичном виде на чертежах, на которых представлено следующее: 7 фиг. 1 - носитель данных с эксцентрически расположенным отверстием и микросхемой, а также с магнитной полосой; фиг. 2 - адаптер для приема носителя данных по фиг. 1; фиг. 3 - носитель данных с центрально расположенным отверстием; фиг. 4 - адаптер для приема носителя данных по фиг. 3; фиг. 5 - подложка; фиг. 6 - блок памяти; фиг. 7 - микросхема. Носитель 1 данных, показанный на фиг. 1,имеет примерно прямоугольный формат стандартизованной карты с микросхемой (чипкарты), т.е. имеет длину 2, примерно равную 85 мм, ширину 3, примерно равную 54 мм, и толщину 4, примерно равную 0,8 мм. Носитель 1 данных снабжен электронной микросхемой 5,размещенной на отведенном для этого месте,для считывания и записи цифровой информации. Носитель 1 данных также имеет не показанный на фиг. 1 слой, прозрачный для излучения, имеющий толщину примерно 0,5 мм, а также расположенный под ним, если смотреть снизу на поверхность носителя записи, слой для записи информации, на поверхности которого расположены зоны хранения цифровой информации. Этот слой для записи информации занимает кольцевую область, которая на чертеже ограничена штриховой линией 6. Кроме того, носитель 1 данных имеет отверстие 7, которое расположено эксцентрически по отношению к прямоугольнику, т.е. со смещением относительно его центра тяжести, и взаимодействует с не показанным на чертеже воспринимающим устройством устройства считывания и записи и поэтому является стандартизованным по своим размерам и форме. Ввиду эксцентрического размещения отверстия уменьшается опасность считывания носителя 1 данных без подходящего для него адаптера. На фиг. 2 показан адаптер 8, который имеет основную форму обычного носителя данных типа многоцелевого цифрового диска (DVD) и толщину 1,2 мм. Адаптер 8 состоит из двух цилиндрических круговых дисков 9 и 10, из которых верхний имеет толщину примерно 0,8 мм, а нижний - толщину примерно 0,4 мм. В зоне контактирующих поверхностей оба круговых диска 9 и 10 склеены друг с другом. Показанный на фиг. 2 нижний круговой диск имеет центральное сквозное отверстие 11,диаметр которого совпадает с диаметром отверстия 7 в носителе 1 данных. Верхний круговой диск 9 снабжен прямоугольным вырезом, который в соединении с создающей ограничение торцевой поверхностью 13 нижнего кругового диска 10 определяет зону 12 приема (помещения), в которой можно разместить носитель 1 данных по фиг. 1 таким образом, что, с одной 8 стороны, отверстие 7 в носителе 1 данных совпадет с отверстием 11 в адаптере 8, а с другой стороны, поверхность, образованная слоем, прозрачным для излучения, носителя 1 данных,окажется плотно замкнутой заподлицо с торцевой поверхностью 14 верхнего кругового диска 9. Таким путем образуется единый блок из носителя 1 данных и адаптера 8, имеющий возможность вращения с высокой скоростью вокруг центральной оси 15 отверстий 7 и 11 в состоянии взаимосвязи носителя 1 данных и адаптера 8 без нарушения баланса. Поэтому носитель 1 данных может применяться с обычными коммерчески доступными устройствами считывания и записи. На фиг. 3 показан альтернативный вариант носителя 1 данных, который имеет размеры по длине, ширине и толщине, подобные размерам носителя 1 данных, совпадающие с размерами обычных чип-карт или карт с магнитной полосой. Чтобы обеспечить независимость подобного носителя 1 данных от конструкции воспринимающих приспособлений устройств записи и считывания, используется адаптер 8', показанный на фиг. 4, который, как и адаптер 8 по фиг. 2, состоит из двух склеиваемых друг с другом круговых дисков 9' и 10'. В то время как нижний круговой диск 10 идентичен соответствующему нижнему круговому диску адаптера 8 и снабжен центральным отверстием 11', верхний круговой диск 9' имеет центрально расположенный прямоугольный вырез. Тем самым определяется зона 12' приема (позиционирования) носителя 1 данных, в которой носитель 1 данных может быть размещен таким образом, что его отверстие 7' оказывается соосным с отверстием 11 обычного устройства считывания и записи. На фиг. 5-7 показана конструкция носителя 1 данных, изображенного на фиг. 1. Носитель 1 данных содержит подложку 16, изготовленную из жесткого картона, длина, ширина и толщина которой совпадают с соответствующими размерами носителя 1 данных. Подложка 16 имеет цилиндрическую выемку 17, центральная ось 15 которой лежит в плоскости симметрии,проходящей в продольном направлении подложки 16, и смещена относительно проходящей в поперечном направлении, т.е. перпендикулярной, плоскости симметрии. Выемка 17 имеет глубину 18, примерно равную 0,58 мм, в результате чего остаточная толщина 19 подложки 16 в зоне выемки 17 составляет примерно 0,22 мм. Соосно с выемкой 17 выполнено сквозное отверстие 7. Кроме того, подложка 16 снабжена сквозным пазом 20 примерно прямоугольной формы,в котором может быть размещена микросхема 5,как показано на фиг. 7. Показанный на фиг. 6 блок 21 памяти имеет тот же внешний диаметр и ту же толщину 18,равную 0,58 мм, что и соответствующие разме 9 ры выемки 17 в подложке 16. Блок 21 памяти имеет прозрачный для излучения слой и размещенный с примыканием к нему слой для записи информации и изготовлен в основном из поликарбоната. Блок памяти по фиг. 6 вставляется в выемку в подложке 17, показанную на фиг. 5,для получения носителя 1 записи, показанного на фиг. 1. При этом отверстие 7" блока 21 памяти и отверстие 7 подложки 16 конгруэнтны друг другу. Поверхность блока 21 памяти в приклеенном состоянии плотно замкнута заподлицо с поверхностью подложки 16. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Оптический носитель (1, 1') данных в форме пластинки примерно прямоугольного формата, который имеет блок (21) памяти с прозрачным для излучения слоем и расположенным с примыканием к нему слоем для записи информации, на поверхности которого расположены зоны памяти для цифровой информации,причем носитель данных имеет сквозное отверстие (7, 7', 7) для воспринимающего элемента устройства считывания и/или записи, отличающийся тем, что толщина (4) носителя данных равна толщине порядка 0,8 мм стандартизованной карты с микросхемой или карты с магнитной полосой, причем блок (21) памяти имеет толщину (18) от 0,5 до 0,75 мм. 2. Носитель данных по п.1, отличающийся тем, что он имеет длину (2) и ширину (3) стандартизованного носителя данных типа карты с микросхемой. 3. Носитель данных по п.1 или 2, отличающийся тем, что он состоит из подложки (16) с кольцевой выемкой (17), предназначенной для введения в нее блока (21) памяти таким образом, что в результате образуется, по существу,плоская поверхность носителя (1, 1') данных. 4. Носитель данных по любому из пп.1-3,отличающийся тем, что глубина выемки (17) подложки (16) соответствует толщине (18) блока (21) памяти. 5. Носитель данных по любому из пп.1-4,отличающийся тем, что блок (21) памяти имеет внешний диаметр, который, по существу, соответствует ширине (3) стандартизованного носителя данных типа карты с микросхемой. 6. Носитель данных по любому из пп.1-5,отличающийся тем, что содержит считываемую посредством контактных площадок микросхему(5), которая вводится в подложку (5) таким образом, что в результате образуется, по существу,плоская поверхность носителя (1, 1') данных. 7. Носитель данных по любому из пп.1-6,отличающийся тем, что отверстие (7) размещено в носителе (1) данных эксцентрически. 8. Адаптер (8, 8') для устройства считывания и/или записи цифровых данных, предназначенный для размещения в нем носителя данных 10 по любому из пп.1-7, представляющий собой диск, имеющий примерно прямоугольную выемку (12, 12'), внутренние размеры которой незначительно больше, чем внешние размеры размещаемого в ней носителя (1, 1') данных, с центральным отверстием (11), которое является соосным с отверстием (7, 7', 7) размещаемого в ней носителя (1, 1') данных, причем блок, образованный из адаптера (30) и носителя (1, 1') данных, имеет возможность вращения вокруг центральной оси (15) отверстий (7, 7', 11) без нарушения баланса, и сумма толщины носителя(1, 1') данных и толщины адаптера (8, 8') в его выемке (12, 12') соответствует толщине стандартизованного носителя данных типа DVD. 9. Адаптер по п.8, отличающийся тем, что носитель (1, 1') данных в форме пластинки имеет возможность размещения в выемке (12, 12') как стандартизованная карта с микросхемой или карта с магнитной полосой. 10. Адаптер по п.8 или 9, отличающийся тем, что он имеет основную форму обычного носителя данных типа DVD. 11. Адаптер по любому из пп.8-10, отличающийся тем, что он состоит из двух круговых дисков (9, 10), из которых один (9) имеет толщину, практически равную 0,8 мм, а другой толщину, практически равную 0,4 мм. 12. Адаптер по п.11, отличающийся тем,что один круговой диск (9) снабжен вырезом прямоугольной формы, который в соединении с создающей ограничение торцевой поверхностью другого кругового диска (10) образует выемку (12, 12') адаптера. 13. Адаптер по любому из пп.8-12, отличающийся тем, что поверхность, образованная прозрачным для излучения слоем носителя данных (1,1'), замыкается внешней плоскостью (14) одного из круговых дисков (9). 14. Адаптер по любому из пп.8-10, отличающийся тем, что он изготовлен в виде единого целого методом литья под давлением. 15. Адаптер по любому из пп.8-14, отличающийся тем, что его выемка (12) для размещения носителя (1) данных размещена эксцентрически относительно его центрального отверстия (11). 16. Адаптер по п.15, отличающийся тем,что его центральное отверстие (11) и эксцентрически расположенное отверстие (7) носителя данных (1) имеют общую центральную ось (15),вокруг которой имеет возможность вращения без нарушения баланса блок, образованный адаптером (8) и носителем данных (1). 17. Адаптер по п.15 или 16, отличающийся тем, что эксцентрически расположенная выемка(12) размещена в пределах его сплошного кругового внешнего контура.
