Волоконно-оптический переходник, включающий систему гибридного соединителя

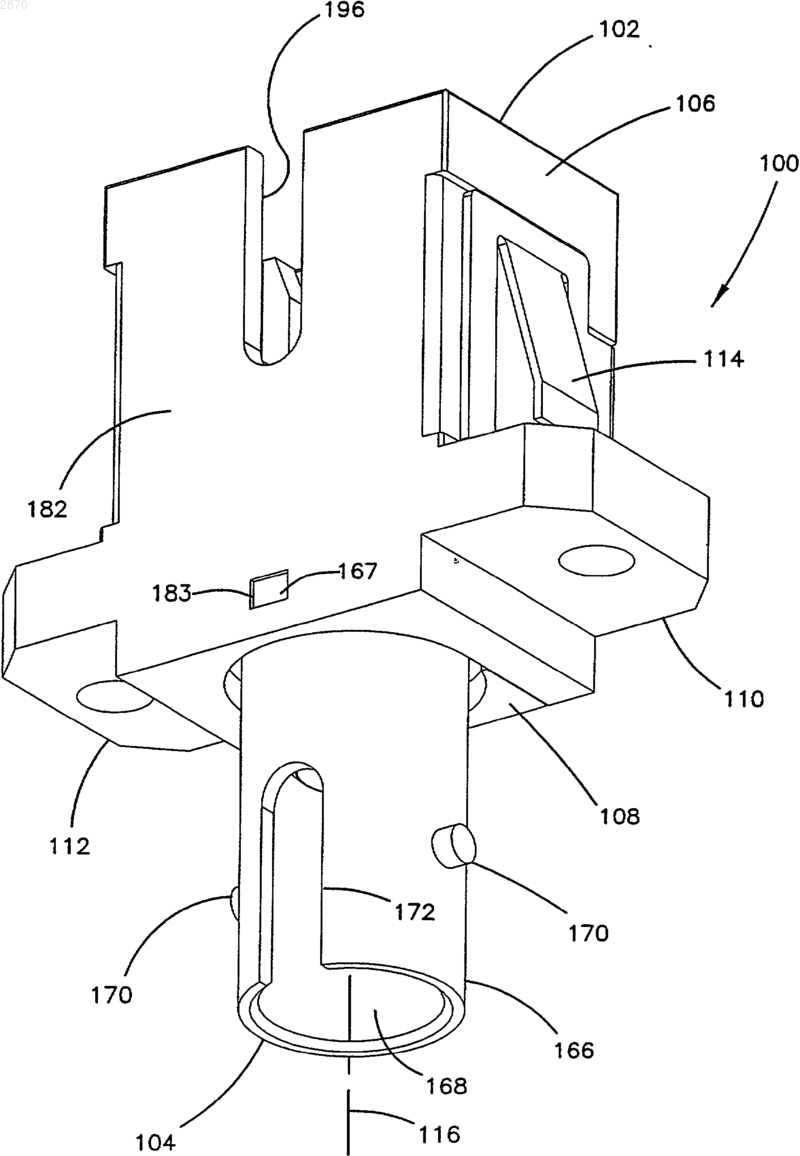

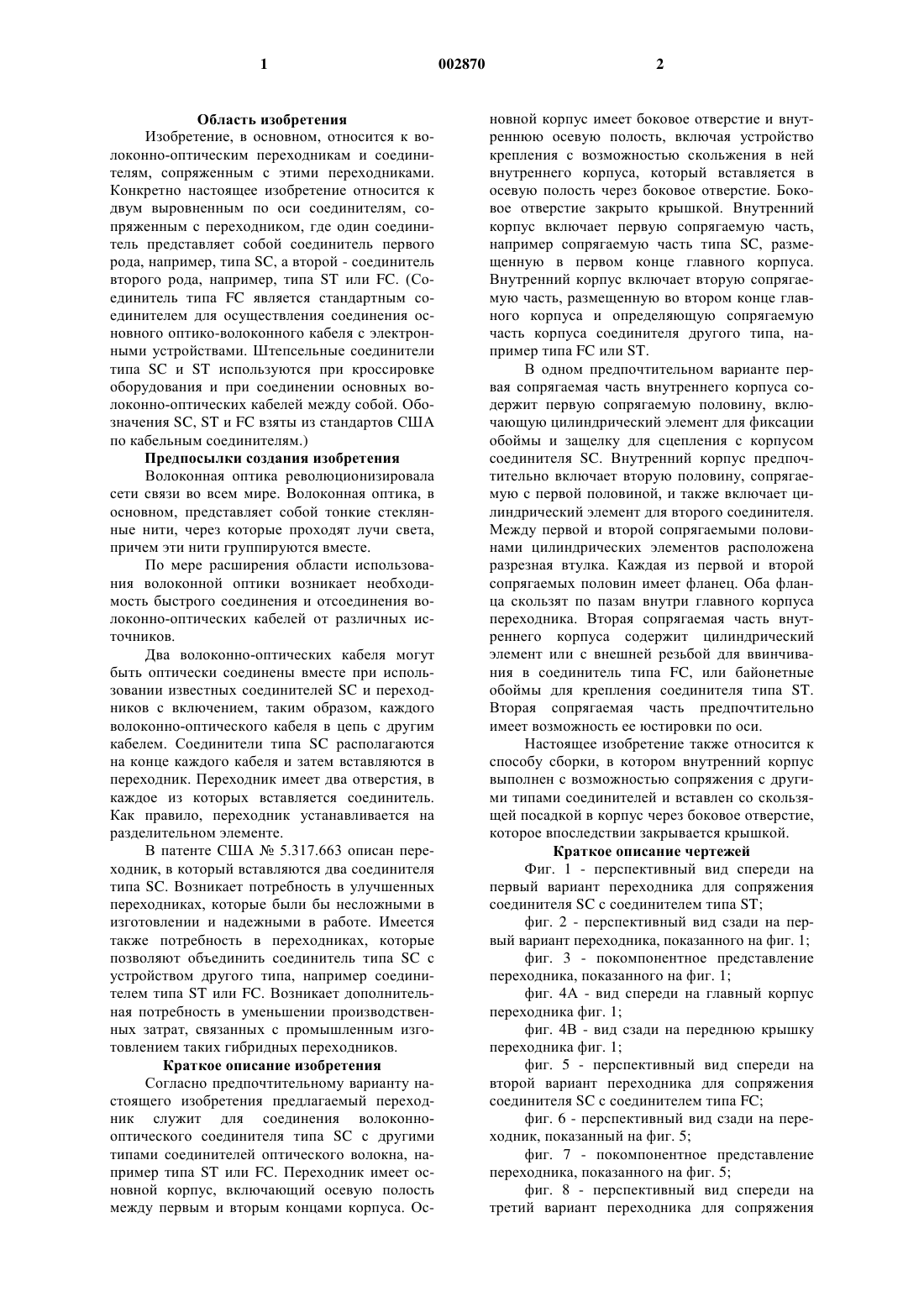

1 Область изобретения Изобретение, в основном, относится к волоконно-оптическим переходникам и соединителям, сопряженным с этими переходниками. Конкретно настоящее изобретение относится к двум выровненным по оси соединителям, сопряженным с переходником, где один соединитель представляет собой соединитель первого рода, например, типа SC, а второй - соединитель второго рода, например, типа ST или FC. (Соединитель типа FC является стандартным соединителем для осуществления соединения основного оптико-волоконного кабеля с электронными устройствами. Штепсельные соединители типа SC и ST используются при кроссировке оборудования и при соединении основных волоконно-оптических кабелей между собой. Обозначения SC, ST и FC взяты из стандартов США по кабельным соединителям.) Предпосылки создания изобретения Волоконная оптика революционизировала сети связи во всем мире. Волоконная оптика, в основном, представляет собой тонкие стеклянные нити, через которые проходят лучи света,причем эти нити группируются вместе. По мере расширения области использования волоконной оптики возникает необходимость быстрого соединения и отсоединения волоконно-оптических кабелей от различных источников. Два волоконно-оптических кабеля могут быть оптически соединены вместе при использовании известных соединителей SC и переходников с включением, таким образом, каждого волоконно-оптического кабеля в цепь с другим кабелем. Соединители типа SC располагаются на конце каждого кабеля и затем вставляются в переходник. Переходник имеет два отверстия, в каждое из которых вставляется соединитель. Как правило, переходник устанавливается на разделительном элементе. В патенте США 5.317.663 описан переходник, в который вставляются два соединителя типа SC. Возникает потребность в улучшенных переходниках, которые были бы несложными в изготовлении и надежными в работе. Имеется также потребность в переходниках, которые позволяют объединить соединитель типа SC с устройством другого типа, например соединителем типа ST или FC. Возникает дополнительная потребность в уменьшении производственных затрат, связанных с промышленным изготовлением таких гибридных переходников. Краткое описание изобретения Согласно предпочтительному варианту настоящего изобретения предлагаемый переходник служит для соединения волоконнооптического соединителя типа SC с другими типами соединителей оптического волокна, например типа ST или FC. Переходник имеет основной корпус, включающий осевую полость между первым и вторым концами корпуса. Ос 002870 2 новной корпус имеет боковое отверстие и внутреннюю осевую полость, включая устройство крепления с возможностью скольжения в ней внутреннего корпуса, который вставляется в осевую полость через боковое отверстие. Боковое отверстие закрыто крышкой. Внутренний корпус включает первую сопрягаемую часть,например сопрягаемую часть типа SC, размещенную в первом конце главного корпуса. Внутренний корпус включает вторую сопрягаемую часть, размещенную во втором конце главного корпуса и определяющую сопрягаемую часть корпуса соединителя другого типа, например типа FC или ST. В одном предпочтительном варианте первая сопрягаемая часть внутреннего корпуса содержит первую сопрягаемую половину, включающую цилиндрический элемент для фиксации обоймы и защелку для сцепления с корпусом соединителя SC. Внутренний корпус предпочтительно включает вторую половину, сопрягаемую с первой половиной, и также включает цилиндрический элемент для второго соединителя. Между первой и второй сопрягаемыми половинами цилиндрических элементов расположена разрезная втулка. Каждая из первой и второй сопрягаемых половин имеет фланец. Оба фланца скользят по пазам внутри главного корпуса переходника. Вторая сопрягаемая часть внутреннего корпуса содержит цилиндрический элемент или с внешней резьбой для ввинчивания в соединитель типа FC, или байонетные обоймы для крепления соединителя типа ST. Вторая сопрягаемая часть предпочтительно имеет возможность ее юстировки по оси. Настоящее изобретение также относится к способу сборки, в котором внутренний корпус выполнен с возможностью сопряжения с другими типами соединителей и вставлен со скользящей посадкой в корпус через боковое отверстие,которое впоследствии закрывается крышкой. Краткое описание чертежей Фиг. 1 - перспективный вид спереди на первый вариант переходника для сопряжения соединителя SC с соединителем типа ST; фиг. 2 - перспективный вид сзади на первый вариант переходника, показанного на фиг. 1; фиг. 3 - покомпонентное представление переходника, показанного на фиг. 1; фиг. 4 А - вид спереди на главный корпус переходника фиг. 1; фиг. 4 В - вид сзади на переднюю крышку переходника фиг. 1; фиг. 5 - перспективный вид спереди на второй вариант переходника для сопряжения соединителя SC с соединителем типа FC; фиг. 6 - перспективный вид сзади на переходник, показанный на фиг. 5; фиг. 7 - покомпонентное представление переходника, показанного на фиг. 5; фиг. 8 - перспективный вид спереди на третий вариант переходника для сопряжения 3 соединителя SC с соединителем типа FC, дополнительно включающим наружные выступы,как у переходника на фиг. 1; на фиг. 9 показан примерный соединитель типа SC. на фиг. 10 - примерный соединитель типаFC. Подробное описание предпочтительного варианта На фиг. 1-4 В показан первый предпочтительный вариант переходника 100, предназначенный для сопряжения с двумя волоконнооптическими соединителями. Каждый конец 102, 104 служит для приема волоконнооптического соединителя. Соединитель типа SC входит в первый конец 102. Примерный соединитель 500 SC показан на фиг. 9. Противоположный конец 104 переходника 100 служит для приема соединителя типа ST. На фиг. 10 представлен примерный соединитель 530 типа ST. Переходник 100 - гибридный переходник, в который вставлены, выровнены по оси и зафиксированы соединители различного типа, обеспечивающие передачу сигнала между волокном одного соединителя и волокном другого соединителя. На фиг. 9 соединитель 500 типа SC включает кабель 502, содержащий оптическое волокно 504, которое удерживается на конце обоймой 506. Обойма 506 крепится в корпусе 508, содержащем первую внутреннюю часть 514 и скользящую вдоль оси внешнюю часть 516. На противоположных сторонах корпуса 508 имеются два паза 510 и шпонка 512, ортогональная сторонам с пазами 510 и используемая для установки соединителя 500 в переходнике 100. На фиг. 10 соединитель 530 типа ST включает обойму 536, которая удерживает волокно 534 кабеля 502. Обойма 536 крепится в корпусе 538, имеющем внутреннюю втулку 540 и поворотную внешнюю втулку 544. Внутренняя втулка 540 имеет шпонку 542. Внешняя втулка 544 имеет расположенные на противоположных сторонах пазы 546, в которые входят байонеты для крепления соединителя 530 в переходнике 100. Обращаясь снова к фиг. 1-4 В, отметим, что переходник 100 включает общий основной корпус 106 и плату доступа или крышку 108, которая закрывает боковое отверстие 109 в основном корпусе 106. Переходник 100 имеет центральную ось 116. Соединяемые кабели выровнены по оси 116. Переходник 100 дополнительно содержит выступающие наружу элементы 110, 112 для монтажа разделительной стенки. При необходимости могут быть предусмотрены отверстия 111, 113 для запорных приспособлений. Могут также быть предусмотрены стопорные зажимы или защелки 114, которые скрепляют переходник 100 с разделительной стенкой. 4 Внутренний корпус 120 переходника 100 имеет множество сопрягаемых частей, включая первую сопрягаемую часть 122, вторую сопрягаемую часть 144 и третью сопрягаемую часть 160. Первая и вторая сопрягаемые части 122 и 144 образуют сопрягающиеся половины, которые обеспечивают осевое выравнивание колец и волокон соединителей SC и ST. Первая сопрягаемая часть 122 определяет сопрягаемую частьSC для сопряжения с проводником типа SC подобно соединителю 500 на фиг. 9. Вторая сопрягаемая часть 144 и третья сопрягаемая часть 160 служат для сопряжения сопрягаемой части соединителя типа ST с соединителем типа ST подобно соединителю 530 на фиг. 10. Часть 122 SC внутреннего корпуса 120 имеет первый фланец 124 и боковые выступы 126 для сопряжения с фланцем 146, причем выступы 126 взаимодействуют со второй сопрягаемой частью 144. Сопрягаемая часть 122 дополнительно включает цилиндрическую часть 128, имеющую внутренний выступ 130 и осевое сверление 132. Сопрягаемая часть 122 SC дополнительно включает две защелки 134, которые проходят по оси 178, соединяющей противоположные стороны внутреннего корпуса. Вторая сопрягаемая часть 144 включает цилиндрическую часть 148, которая также имеет выступ 130 и осевое сверление 132. Сопрягаемая часть 122 SC и вторая сопрягаемая часть 144 находятся в месте, где фланцы 124, 146 граничат друг с другом, и цилиндрические части 128,148 отходят от них в противоположных направлениях. Цилиндрические части 128, 148 удерживают внутреннюю втулку 140 с помощью язычков 130, предусмотренных в каждой цилиндрической части 128, 148. Разрезная втулка 140 предпочтительно имеет паз 142 и отверстие 143 по оси 178 внутреннего корпуса 120. Цилиндрические части 128, 148 и разрезная втулка 140 формируют пространство для удержания обоймы переходника 100 при захвате обоймы каждого соединителя, установленного на переходнике 100. Для облегчения юстировки сопрягаемой части 122 SC со второй сопрягаемой частью 144 каждый фланец 124, 146 включает полукольцо 150 и полувпадину 152 для сопряжения с соответствующими элементами на противоположном фланце. Внутренний корпус 120 дополнительно включает сопрягаемую втулку 160 ST, определяемую третьей сопрягаемой частью 160, выровненной по оси с сопрягаемой частью 122 SC,и вторую сопрягаемую часть 144. Сопрягаемая втулка 160 ST включает фланец 162, имеющий две противоположные плоские части 164, 165. Противоположная плоская часть 165 включает юстировочный выступ 167. Цилиндрическая часть 166 проходит в том же направлении, что и цилиндрическая часть 148 второй сопрягаемой части 144. Размер цилиндрической части 166 превышает размер цилиндрической части 148 5 второй сопрягаемой части 144 с тем, чтобы перекрывать и охватывать конец цилиндрической части 148 в пределах отверстия 168 цилиндрической части 166. Внешняя поверхность цилиндрической части 166 имеет два расположенных напротив друг друга байонета 170 и осевой паз 172. Байонеты 170 и паз 172 обеспечивают конструкцию для монтажа соединителя 530 типаST, показанного на фиг. 10. Основной корпус 106 переходника 100 включает переднюю боковую стенку 180, заднюю боковую стенку 182, правую боковую стенку 184 и левую боковую стенку 186. Четыре гребня 188, 190, 192, 194 размещены в каждом углу осевой полости 118, примыкающей к первому концу 102. Задняя боковая стенка 182 имеет паз 196. Гребни 188, 190, 192, 194 и паз 196 предназначены для приема соединителя 500 типаSC, как показано на фиг. 9. Кроме того, защелки 134 сцепляются с внешней поверхностью корпуса соединителя 500 типа SC, тогда как обойма соединителя 500 типа SC входит в цилиндрическую часть 128 и разрезную втулку 140. Основной корпус 106 переходника 100 определяет осевую полость 118, доступ к которой обеспечивается через боковое отверстие 109. В осевую полость 118 входит внутренний корпус 120. Осевая полость 118 основного корпуса 106 содержит множество гребней и канавок для фиксации внутреннего корпуса 120 в месте, которое, в свою очередь, используется для фиксации каждой обоймы. Поперечный паз 198 имеет размер, обеспечивающий скольжение в ней фланца 124 и фланца 146 первой и второй сопрягаемых частей 122 и 144. Паз 198 предотвращает осевое движение первой и второй сопрягаемых частей 122,144. Второй паз 202 выполнен на противоположной стороне стенки 200 в пределах осевой полости 118. Во второй паз 202 входит фланец 162 сопрягаемой части 160ST. Паз 202 имеет фасонный профиль для сцепления с фланцем 162 и для приема плоских частей 164, 165, предотвращая таким образом вращение части 160 ST относительно основного корпуса 106. В отверстие 183 в задней стенке 182 входит выступ 167 фланца 162. Это обеспечивает выравнивание паза 196 относительно паза 172. Как показано на фиг. 4 В, крышка 108 включает часть основного корпуса 204 и два паза 198 а, 202 а, которые соответствуют первому и второму пазам 198, 202 основного корпуса 106. Крышка 108 приклеена или приварена ультразвуковой сваркой к основному корпусу 106 или закреплена на нем иным способом,обеспечивающим плотное закрытие бокового отверстия 109. Если сопрягаемая часть 160 втулки ST установлена под углом 180 относительно ее оси, крышка 108 входит в зацепление с выступом 167, что предотвращает полное закрытие крышки 108 на основном корпусе 106,таким образом предотвращая несовпадение осей 6 пазов 196, 172. Выровненные по оси пазы 196,172 позволяют использовать переходник 100 с соединителями, ориентируемыми с помощью шпонок, например с соединителями с загнутыми концами или настраиваемыми соединителями. При работе устройства в переходник 100 входят соединитель 500 типа SC и соединитель 530 типа ST, при этом переходник надежно удерживает их по осевой линии для передачи сигнала между соединителями. Шпонка 512 соединителя 500 SC входит в паз 196 переходника 100. Защелки 134 входят в пазы 510 соединителя 500 SC. Обоймы 506 входят в цилиндрическую часть 128 и в паз на конце внутренней втулки 140. Соединитель 530 типа ST входит в противоположный конец 104 переходника 100, а обойма 536 входит в паз на одном конце внутренней втулки 140. Шпонка 542 входит в паз 172, а байонеты 170 входят в паз 546. На фиг. 5-7 показан второй предпочтительный вариант переходника 300 и различная конфигурация сопряжения соединителя 500 типа SC с соединителем типа FC. Примерный соединитель 560 типа FC показан на фиг. 11. Соединитель 500 типа SC включает обойму 566,которая удерживает волокно 564 кабеля 502. Соединитель 560 типа FC отличается от соединителя типа 530 ST несколькими особенностями. Одно существенное различие заключается в том, что корпус 568 включает поворотную внешнюю втулку 570 с внутренней резьбой 572 для сопряжения с имеющим внешнюю резьбу переходником. Внутренняя втулка 574 удерживает обойму 566, которая, в свою очередь,удерживает волокно 564. В переходнике 300 все части, аналогичные частям переходника 100, показанного на фиг. 14 В, имеют те же цифровые обозначения. Конец 302 переходника 300 предназначен для сопряжения с соединителем 560 типа FC, конструкция которого аналогична показанной на фиг. 11. Переходник 300 дополнительно включает фиксаторы 304, 306, которые по размеру меньше фиксаторов переходника 100. Внутренний корпус 320 включает сопрягаемую часть 122 SC,разрезную втулку 140, вторую сопрягаемую часть 144 и сопрягаемую часть 360 FC. Сопрягаемая часть 360 FC включает фланец 362,имеющий противолежащие плоские части 364,365. Плоская часть 365 включает отходящий наружу выступ 367, который входит в отверстие 380 основного корпуса 106. Сопрягаемая частьFC 360 дополнительно включает цилиндрическую часть 366, размер которой превышает размер цилиндрической части 148 второй сопрягаемой части 144 для перекрытия и приема конца цилиндрической части 148. Внешняя поверхность цилиндрической части 366 имеет резьбу 370 и осевой паз 372 для соединения с соединителем 560 типа FC. Отверстие 368 цилиндрической части 366 выровнено по оси цилиндриче 7 ских частей 128, 126 сопрягаемой части 122 SC и второй сопрягаемой части 144 соответственно. Как и в случае с переходником 100, переходник 300 содержит соединитель 500 SC, надежно скрепленный с переходником 300. В противоположный конец 302 переходника входит соединитель 560 FC с цилиндрической частью 148, а в противоположный конец внутренней втулки 140 входит обойма 566. Резьба 572 входит в зацепление с резьбой 370 и служит для надежного крепления соединителя 560 FC на переходник 300. Шпонка 576 входит в паз 372. Следует отметить, что переходник 100 и переходник 300 имеют несколько общих узлов,облегчая, таким образом, изготовление и сборку гибридного переходника 100 типа SC/ST или гибридного переходника 300 типа SC/FC. На фиг. 8 представлен третий предпочтительный вариант переходника 400, включающий сопрягаемый конец 102 SC и сопрягающий конец 302 FC, как показано на переходнике 300 на фиг. 5-7, и удлинения 110, 112 переходника 100,как показано на фиг. 1-4 В. Выше приведено полное описание способа изготовления и использования изобретения. Поскольку можно предложить много вариантов изобретения, не выходя за его объем и возможности, объем последнего представлен в приведенной ниже формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Переходник для фиксации первого и второго волоконно-оптических соединителей по одной оси, содержащий основной корпус, имеющий полость, расположенную по оси между его первым и вторым концами, причем основной корпус имеет боковое отверстие; внутренний корпус, вставляемый через указанное боковое отверстие, причем внутренний корпус удерживается основным корпусом от осевого перемещения; внутренний корпус имеет первый и второй сопрягаемые концы,первый сопрягаемый конец определяет первый тип волоконно-оптической части соединения для сопряжения с первым волоконнооптическим соединителем, вставляемым в первый конец основного корпуса, при этом первый волоконно-оптический соединитель определяет первый тип волоконно-оптического соединителя; второй сопрягаемый конец определяет второй тип волоконно-оптической части соединения для сопряжения со вторым волоконнооптическим соединителем, вставляемым во второй конец основного корпуса; второй волоконно-оптический соединитель определяет второй тип волоконно-оптической части соединения,отличного от первого типа; и крышку, установленную на основном корпусе и закрывающую указанное боковое отверстие. 8 2. Переходник по п.1, отличающийся тем,что первый тип волоконно-оптической части соединения определяет тип SC, а второй тип волоконно-оптической части соединения определяет тип ST. 3. Переходник по п.1, отличающийся тем,что первый тип волоконно-оптической части соединения относится к типу SC, а второй тип волоконно-оптической части соединения относится к типу FC. 4. Переходник по п.1, отличающийся тем,что внутренний корпус содержит первую и вторую сопрягаемые части, каждая из которых включает половину фланца; разрезную втулку между первой и второй сопрягаемыми частями; половину фланца первой сопрягаемой части и половину фланца второй сопрягаемой части, служащие для формирования первой части внутреннего корпуса, причем первая часть внутреннего корпуса имеет фланец, образованный сопрягающимися половинами фланца; вторую внутреннюю часть корпуса, коаксиально сопряженную с первой частью внутреннего корпуса, при этом вторая часть внутреннего корпуса имеет фланец; первая и вторая части внутреннего корпуса выровнены по оси; первая сопрягаемая часть сопряжена с первым типом соединителя, а вторая сопрягаемая часть и вторая часть внутреннего корпуса сопряжены со вторым типом соединителя; в котором сопрягаемые первые и вторые внутренние части корпуса проходят через боковое отверстие в основном корпусе, в котором фланец первой внутренней части корпуса входит в первый паз основного корпуса, в котором фланец второй внутренней части корпуса входит в первый паз основного корпуса, а фланец второй части внутреннего корпуса входит во второй паз основного корпуса. 5. Переходник по п.4, отличающийся тем,что фланец второй части внутреннего корпуса включает язычок, который входит в выемку основного корпуса. 6. Переходник для фиксации первого и второговолоконно-оптических соединителей по одной оси, при этом первый соединитель имеет первую часть соединителя, а второй соединитель имеет вторую часть соединителя, отличную от первой части соединителя, содержащий основной корпус, имеющий осевую полость между его первым и вторым концами,причем основной корпус имеет боковое отверстие, которое определяет первый и второй пазы,проходящие поперек направления оси, и сообщается с боковым отверстием; крышку, закрывающую указанное боковое отверстие; внутренний корпус, размещенный в указанном основном корпусе и содержащий первую сопрягаемую часть, определяющую сопрягаемую часть SC, расположенную на 9 первом конце основного корпуса, причем указанная сопрягаемая часть SC включает первую цилиндрическую часть и зажимное приспособление, проходящее в осевом направлении; сопрягаемая часть SC дополнительно включает первый фланец, входящий в первый паз; и вторую сопрягаемую часть, расположенную у второго конца основного корпуса, причем вторая часть включает переходник другой конфигурации относительно сопрягаемой части SC; вторая сопрягаемая часть включает второй фланец, входящий во второй паз. 7. Переходник по п.6, отличающийся тем,что вторая сопрягаемая часть определяет сопрягаемую часть ST, включающую цилиндрическую часть, проходящую в осевом направлении,и два отходящих от цилиндрической части байонета, причем цилиндрическая часть включает паз, проходящий параллельно оси переходника. 8. Переходник по п.6, отличающийся тем,что вторая сопрягаемая часть определяет сопрягаемую часть FC, включающую цилиндрическую часть, проходящую параллельно оси и снабженную наружной резьбой, и паз в цилиндрической части, проходящий параллельно оси переходника. 9. Переходник по п.7, отличающийся тем,что второй фланец включает первый плоский сегмент и противостоящий второй плоский сегмент, имеющий центральный язычок, выступающий поперек направления оси. 10. Переходник по п.8, отличающийся тем,что второй фланец включает первый плоский сегмент и противостоящий второй плоский сегмент, имеющий центральный язычок, выступающий поперек направления оси. 11. Переходник по п.6, отличающийся тем,что внутренний корпус включает третью сопрягаемую часть, включающую вторую цилиндрическую часть и третий фланец, причем вторая цилиндрическая часть проходит в направлении,противоположном направлению первой цилиндрической части; третий фланец входит в первый паз рядом с первым фланцем; внутренний корпус включает разрезную втулку, выровненную по оси переходника и входящую в первую и вторую цилиндрические части. 12. Переходник для фиксации первого и второго волоконно-оптических соединителей по оси относительно друг друга; первый соединитель, определяющий волоконно-оптический соединитель типа SC, второй соединитель, определяющий волоконно-оптический соединитель типа, отличного от типа SC, в котором второй соединитель выбран из группы, состоящей из типа ST и типа FC, содержащий основной корпус, имеющий осевую полость между его первым и вторым концами,причем основной корпус имеет боковое отверстие; осевая полость содержит крепежное приспособление для скользящего захвата внутрен 002870 10 него корпуса при вставлении внутреннего корпуса в осевую полость через боковое отверстие; крышку, закрывающую указанное боковое отверстие; и внутренний корпус, входящий в указанное крепежное приспособление; указанный внутренний корпус содержит первую сопрягаемую часть, определяющую сопрягаемую часть SC, расположенную на первом конце основного корпуса, причем указанная сопрягаемая часть SC включает первую часть, определяющую приемное отверстие для обоймы, и зажимное приспособление; приемное отверстие для обоймы предназначено для входа в нее обоймы соединителя типа SC, при этом указанное зажимное приспособление взаимодействует с внешним корпусом соединителя типа SC; вторую сопрягаемую часть, расположенную у второго конца основного корпуса, причем вторая сопрягаемая часть включает вторую часть, определяющую приемное отверстие для обоймы, причем приемное отверстие для обоймы второй части предназначено для входа в нее обоймы второго соединителя; вторая сопрягаемая часть определяет цилиндрическую сопрягаемую часть, сопрягаемую с корпусом второго соединителя. 13. Способ сборки переходника для скрепления первого и второго волоконно-оптических соединителей друг с другом при выравнивании их по оси, включающий изготовление основного корпуса, имеющего осевую полость, проходящую между первым и вторым концами корпуса,причем основной корпус имеет боковое отверстие; вставление внутреннего корпуса со скольжением через боковое отверстие в основной корпус, при этом внутренний корпус удерживается от осевого перемещения; внутренний корпус включает первый и второй сопрягаемые концы; первый сопрягаемый конец определяет часть волоконно-оптического соединения первого типа, сопрягаемого с первым волоконнооптическим соединителем, вставляемым в первый конец основного корпуса; первый волоконно-оптический соединитель определяет часть волоконно-оптического соединения первого типа; второй сопрягаемый конец, определяющий часть волоконно-оптического соединения второго типа для сопряжения со вторым волоконно-оптическим соединителем, вставляемым во второй конец основного корпуса; второй волоконно-оптический соединитель, определяющий часть волоконно-оптического соединения второго типа, отличного от первого типа; и монтаж крышки на основном корпусе с целью уплотнения бокового отверстия. 14. Способ по п.13, отличающийся тем, что первый тип волоконно-оптического соединения 11 определяет тип SC, а второй тип волоконнооптического соединения определяет тип ST. 15. Способ по п.13, отличающийся тем, что первый тип волоконно-оптического соединения определяет тип SC, а второй тип волоконнооптического соединения определяет тип FC. 16. Способ по п.13, отличающийся тем, что дополнительно содержит следующие стадии: установка разрезной втулки между первой и второй сопрягаемыми частями; сопряжение половины фланца первой сопрягаемой части с половиной фланца второй сопрягаемой части, чтобы формировать первую часть внутреннего корпуса с фланцем; осевое сопряжение второй внутренней части корпуса с первой внутренней частью корпуса, причем вторая внутренняя часть корпуса имеет фланец, при этом сопряженные первая и 12 вторая части внутреннего корпуса выровнены по оси; первая сопрягаемая часть сопрягается с соединителем первого типа, вторая сопрягаемая часть и вторая часть внутреннего корпуса сопрягаются со вторым типом соединителя; скольжение сопряженных первой и второй внутренних частей корпуса при их вводе через боковое отверстие в основной корпус, в котором фланец первой внутренней части корпуса входит в первый паз основного корпуса и в котором фланец второй внутренней части корпуса входит во второй паз основного корпуса. 17. Способ по п.16, отличающийся тем, что фланец второй внутренней части корпуса включает язычок, который при стадии скольжения входит в выемку в основном корпусе.
