Почвообрабатывающее орудие

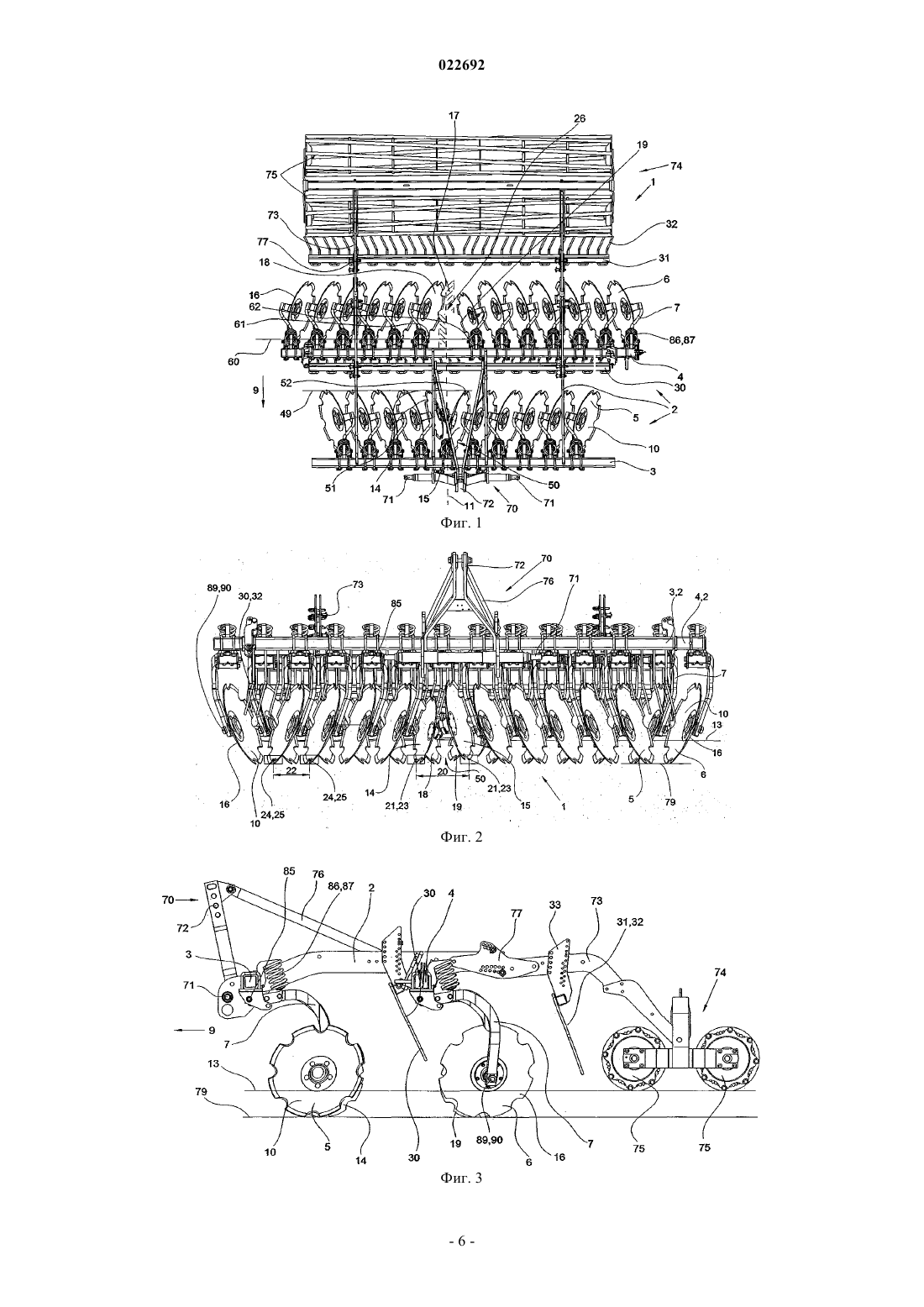

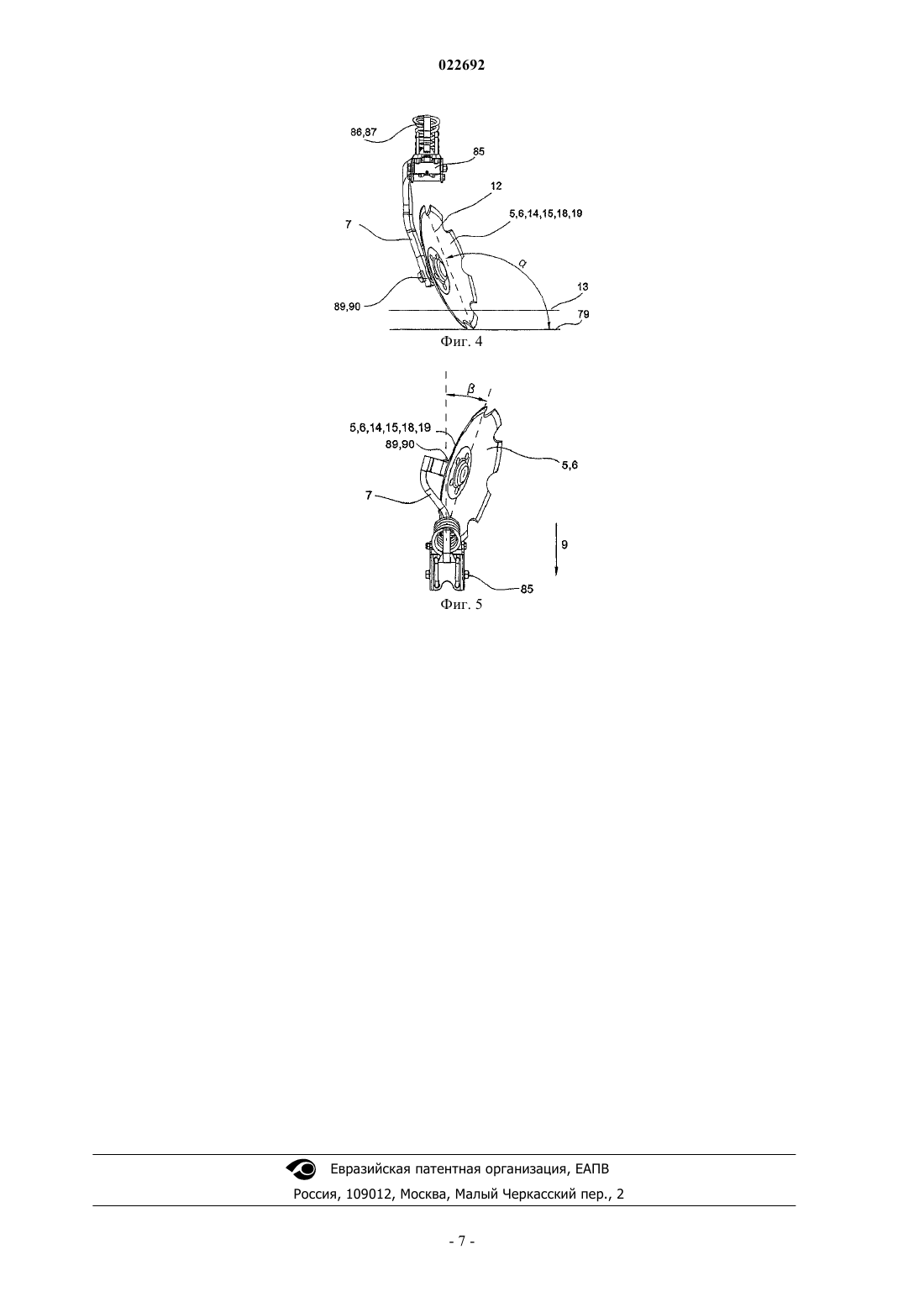

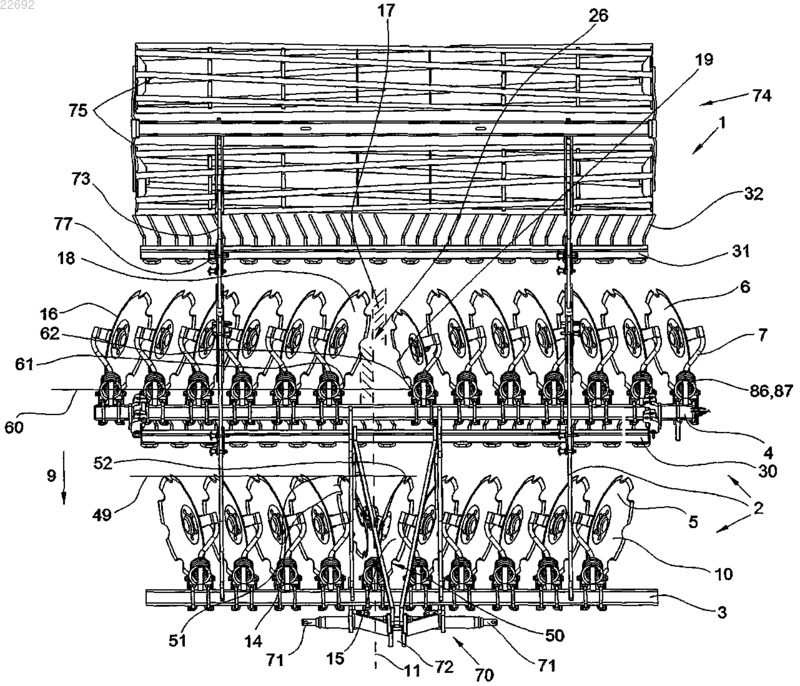

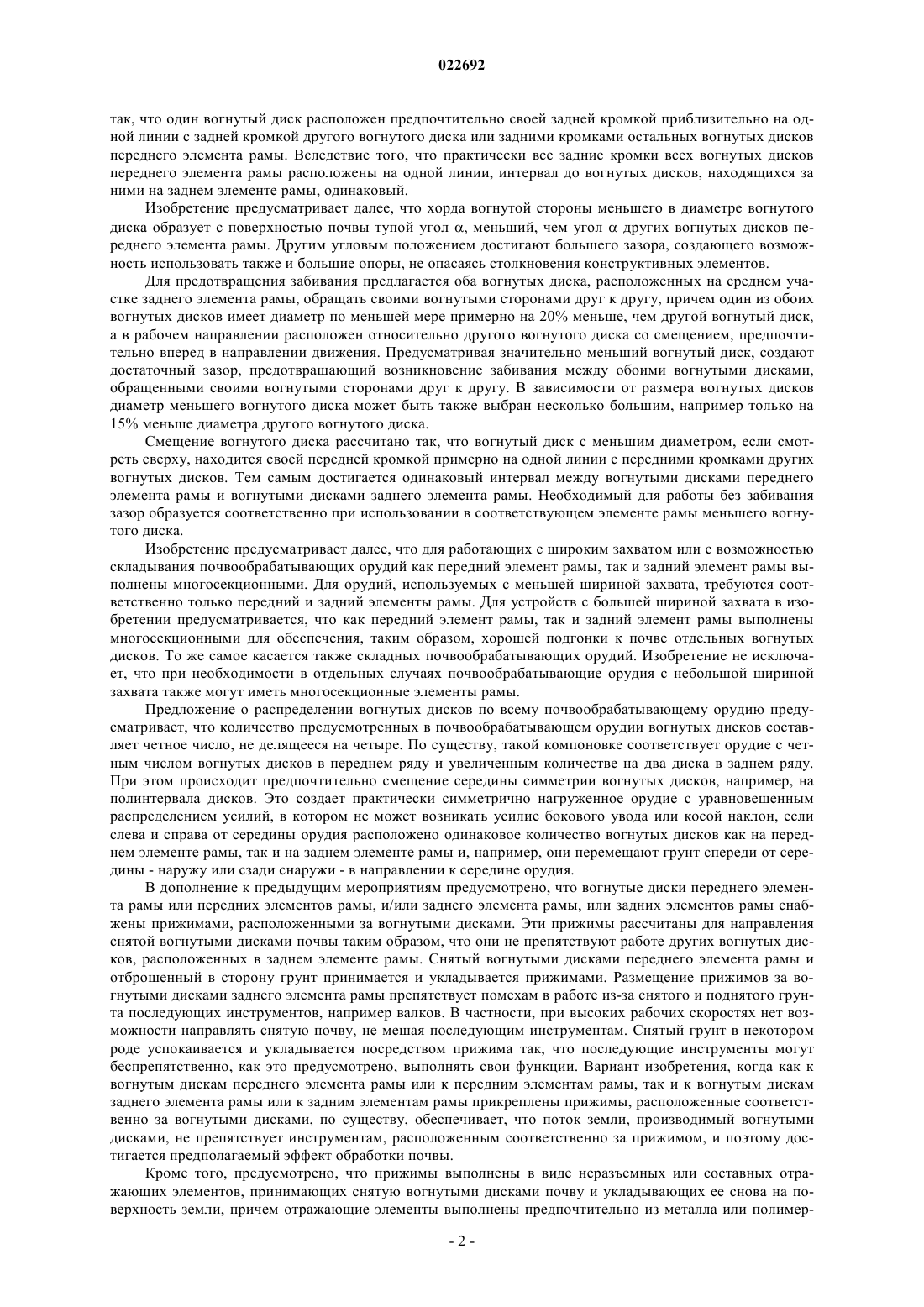

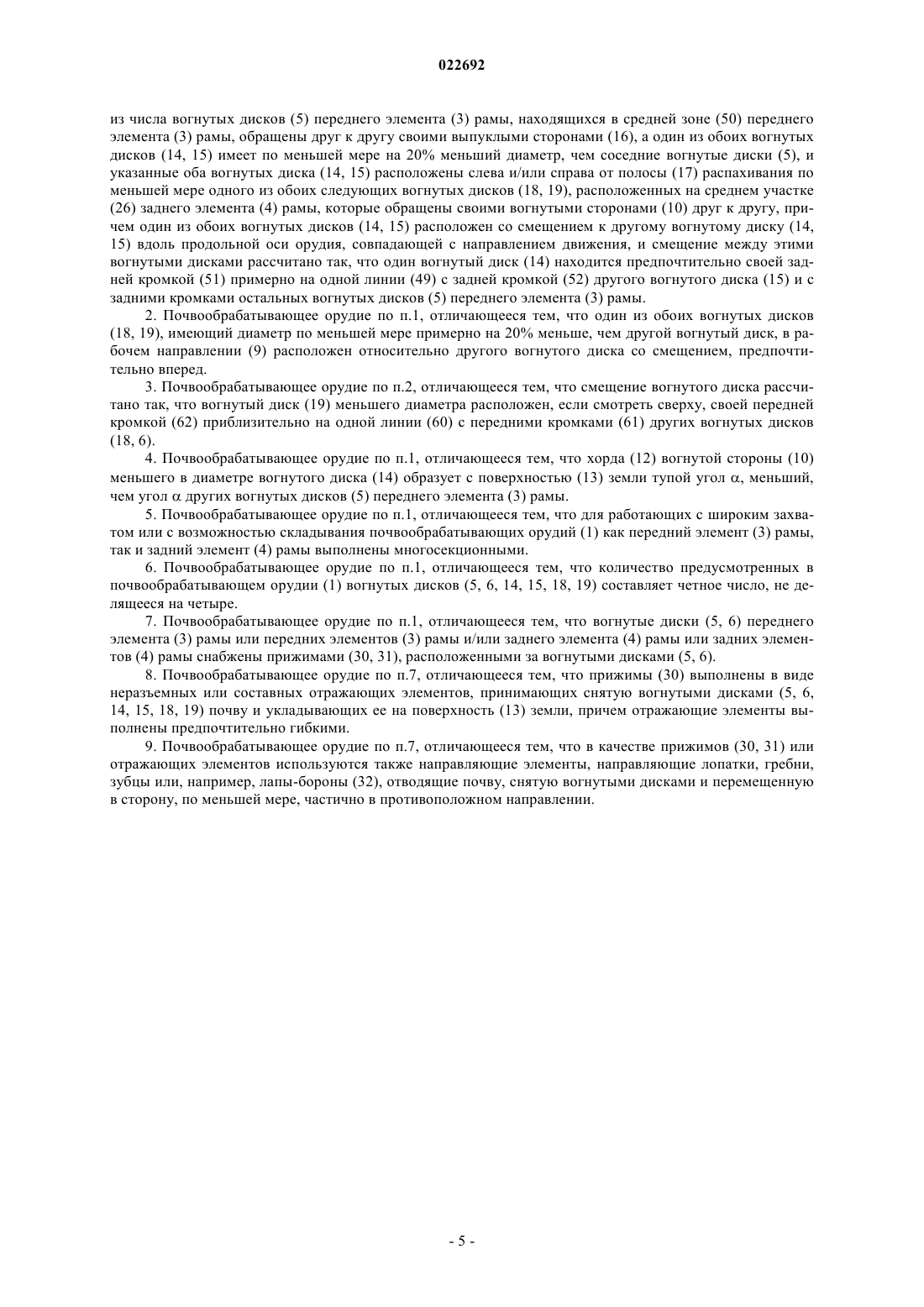

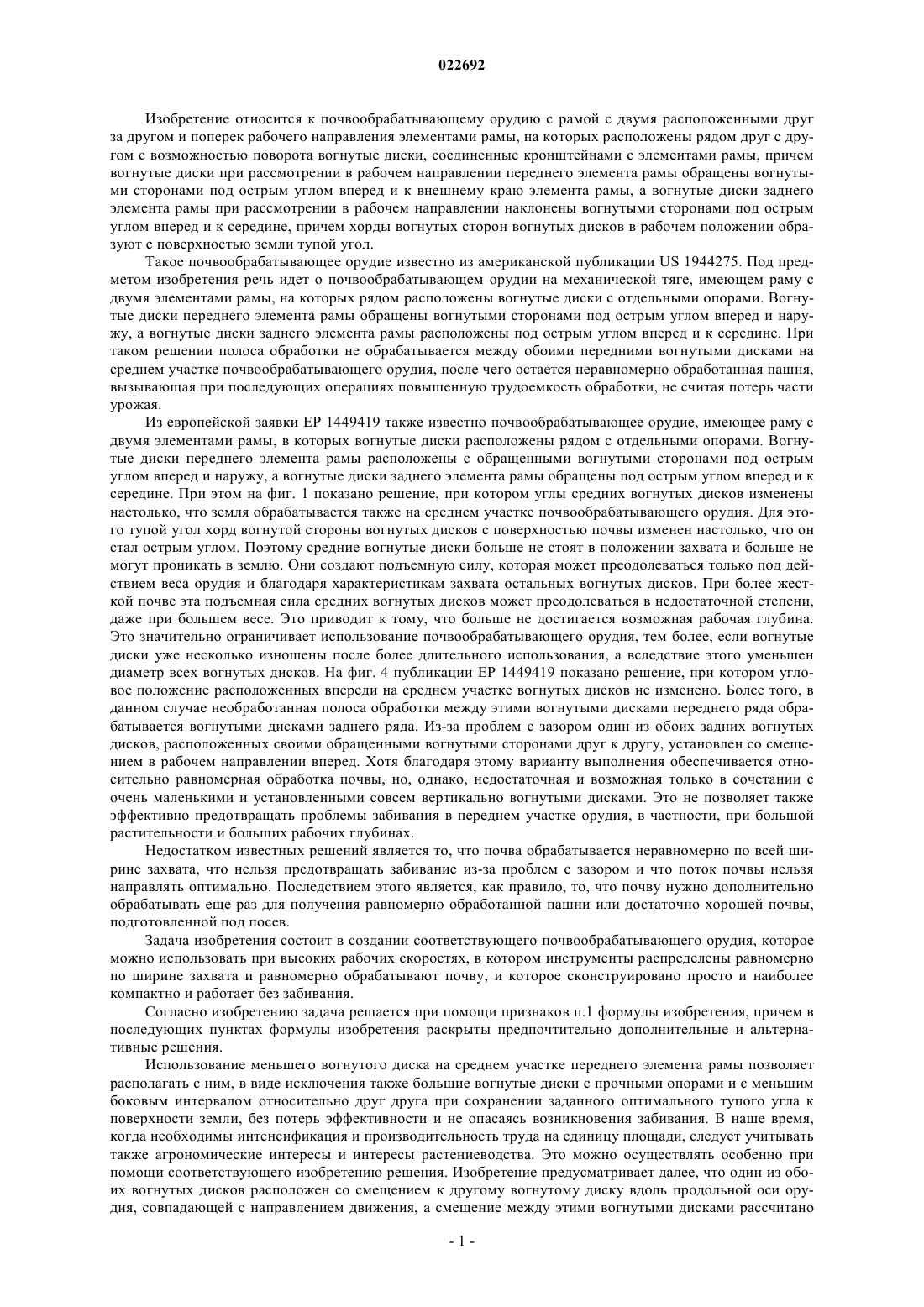

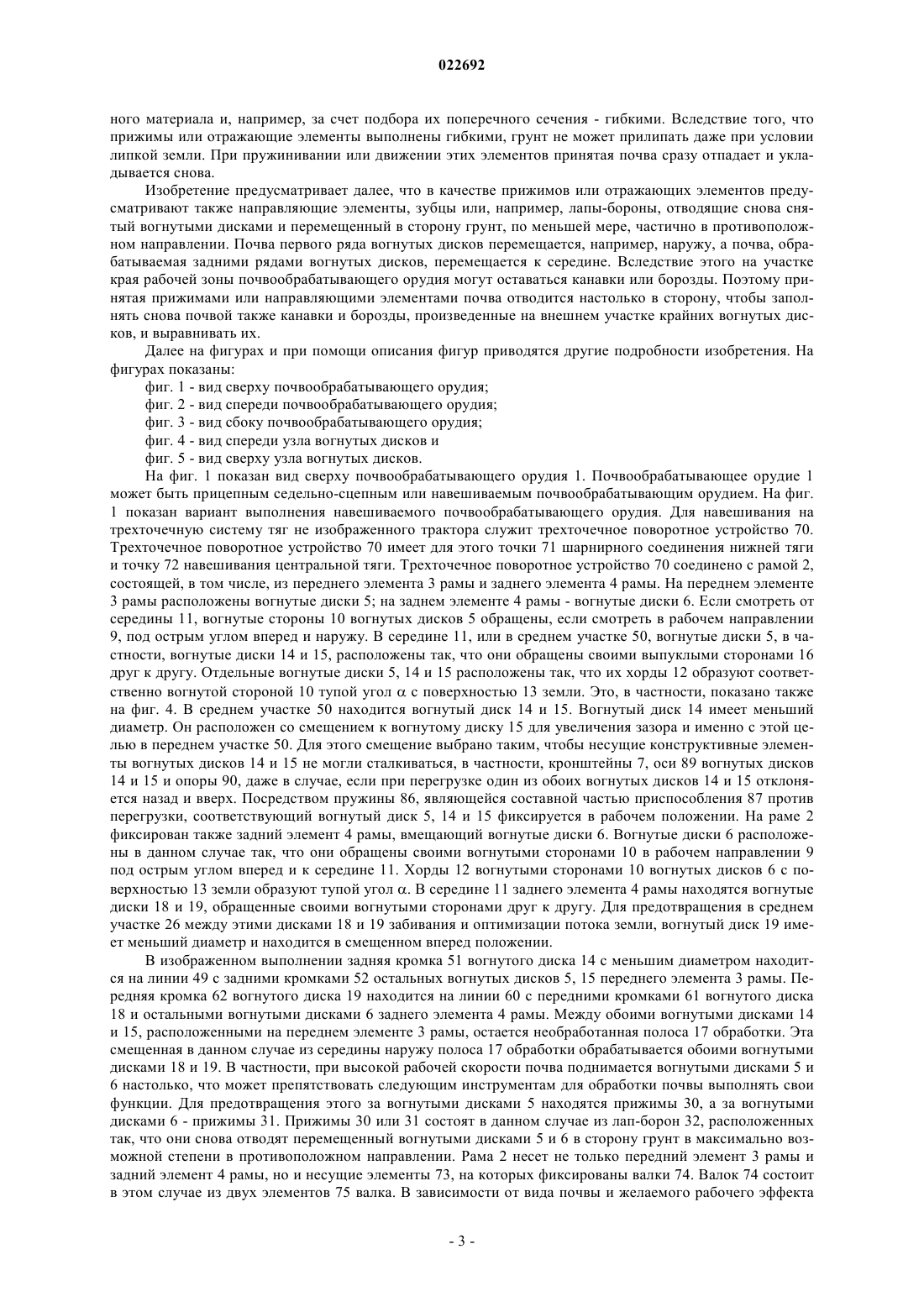

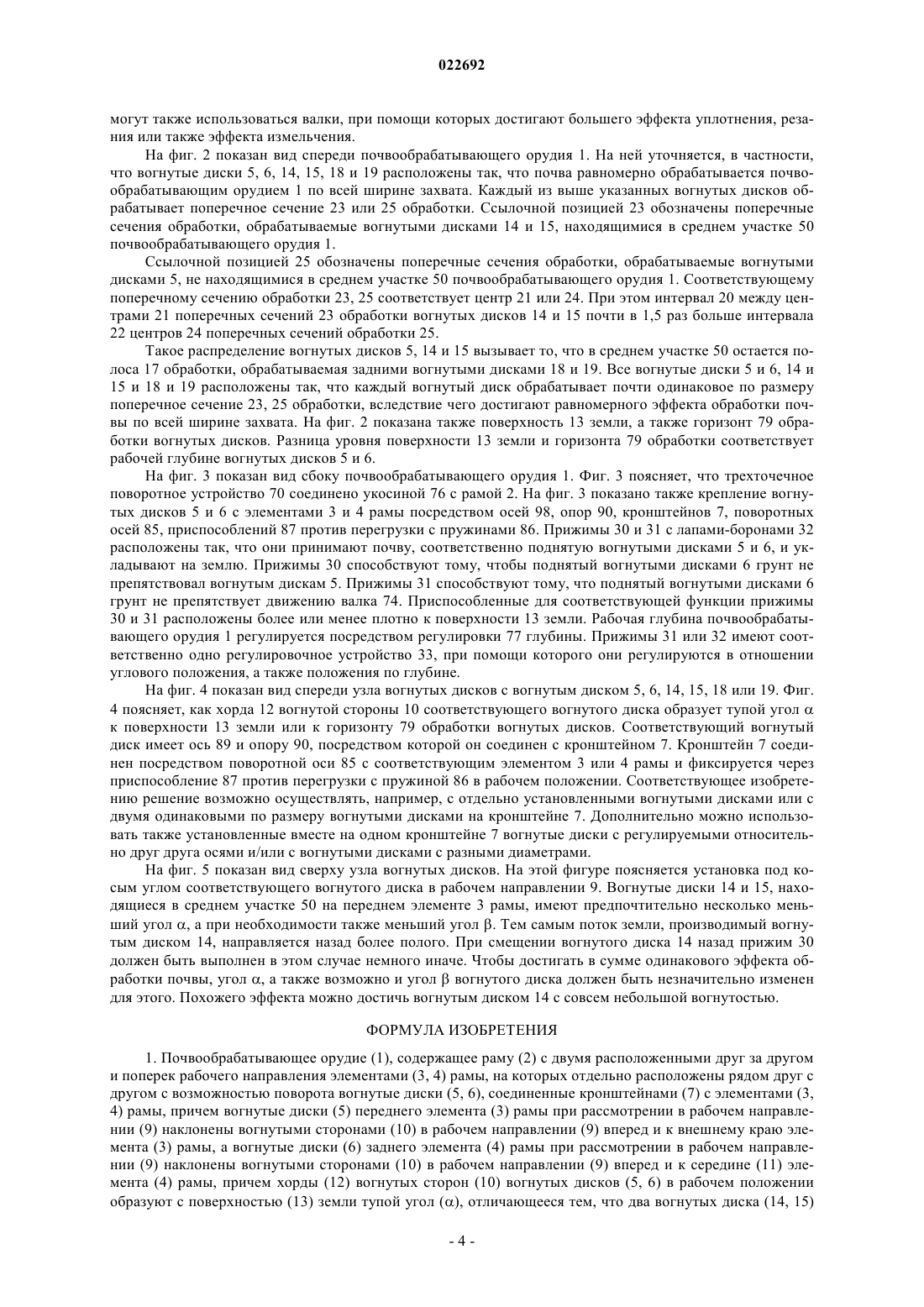

Изобретение относится к почвообрабатывающему орудию с двумя расположенными друг за другом и поперек рабочего направления элементами рамы, на которых расположены отдельно рядом друг с другом с возможностью поворота вогнутые диски, причем вогнутые диски одного элемента рамы наклонены в рабочем направлении вогнутыми сторонами под острым углом вперед и к внешнему краю элемента, а вогнутые диски другого элемента рамы наклонены в рабочем направлении вогнутыми сторонами под острым углом вперед и к середине (11); хорды вогнутых сторон вогнутых дисков образуют с поверхностью земли тупой угол, причем два вогнутых диска, обращенных друг к другу на среднем участке своими вогнутыми сторонами или своими выпуклыми сторонами,выполнены так, что соответственно один из этих вогнутых дисков имеет меньший диаметр и расположен в рабочем направлении со смещением к соседним вогнутым дискам.(71)(73) Заявитель и патентовладелец: ЛЕМКЕН ГМБХ УНД КО. КГ (DE) Изобретение относится к почвообрабатывающему орудию с рамой с двумя расположенными друг за другом и поперек рабочего направления элементами рамы, на которых расположены рядом друг с другом с возможностью поворота вогнутые диски, соединенные кронштейнами с элементами рамы, причем вогнутые диски при рассмотрении в рабочем направлении переднего элемента рамы обращены вогнутыми сторонами под острым углом вперед и к внешнему краю элемента рамы, а вогнутые диски заднего элемента рамы при рассмотрении в рабочем направлении наклонены вогнутыми сторонами под острым углом вперед и к середине, причем хорды вогнутых сторон вогнутых дисков в рабочем положении образуют с поверхностью земли тупой угол. Такое почвообрабатывающее орудие известно из американской публикации US 1944275. Под предметом изобретения речь идет о почвообрабатывающем орудии на механической тяге, имеющем раму с двумя элементами рамы, на которых рядом расположены вогнутые диски с отдельными опорами. Вогнутые диски переднего элемента рамы обращены вогнутыми сторонами под острым углом вперед и наружу, а вогнутые диски заднего элемента рамы расположены под острым углом вперед и к середине. При таком решении полоса обработки не обрабатывается между обоими передними вогнутыми дисками на среднем участке почвообрабатывающего орудия, после чего остается неравномерно обработанная пашня,вызывающая при последующих операциях повышенную трудоемкость обработки, не считая потерь части урожая. Из европейской заявки ЕР 1449419 также известно почвообрабатывающее орудие, имеющее раму с двумя элементами рамы, в которых вогнутые диски расположены рядом с отдельными опорами. Вогнутые диски переднего элемента рамы расположены с обращенными вогнутыми сторонами под острым углом вперед и наружу, а вогнутые диски заднего элемента рамы обращены под острым углом вперед и к середине. При этом на фиг. 1 показано решение, при котором углы средних вогнутых дисков изменены настолько, что земля обрабатывается также на среднем участке почвообрабатывающего орудия. Для этого тупой угол хорд вогнутой стороны вогнутых дисков с поверхностью почвы изменен настолько, что он стал острым углом. Поэтому средние вогнутые диски больше не стоят в положении захвата и больше не могут проникать в землю. Они создают подъемную силу, которая может преодолеваться только под действием веса орудия и благодаря характеристикам захвата остальных вогнутых дисков. При более жесткой почве эта подъемная сила средних вогнутых дисков может преодолеваться в недостаточной степени,даже при большем весе. Это приводит к тому, что больше не достигается возможная рабочая глубина. Это значительно ограничивает использование почвообрабатывающего орудия, тем более, если вогнутые диски уже несколько изношены после более длительного использования, а вследствие этого уменьшен диаметр всех вогнутых дисков. На фиг. 4 публикации ЕР 1449419 показано решение, при котором угловое положение расположенных впереди на среднем участке вогнутых дисков не изменено. Более того, в данном случае необработанная полоса обработки между этими вогнутыми дисками переднего ряда обрабатывается вогнутыми дисками заднего ряда. Из-за проблем с зазором один из обоих задних вогнутых дисков, расположенных своими обращенными вогнутыми сторонами друг к другу, установлен со смещением в рабочем направлении вперед. Хотя благодаря этому варианту выполнения обеспечивается относительно равномерная обработка почвы, но, однако, недостаточная и возможная только в сочетании с очень маленькими и установленными совсем вертикально вогнутыми дисками. Это не позволяет также эффективно предотвращать проблемы забивания в переднем участке орудия, в частности, при большой растительности и больших рабочих глубинах. Недостатком известных решений является то, что почва обрабатывается неравномерно по всей ширине захвата, что нельзя предотвращать забивание из-за проблем с зазором и что поток почвы нельзя направлять оптимально. Последствием этого является, как правило, то, что почву нужно дополнительно обрабатывать еще раз для получения равномерно обработанной пашни или достаточно хорошей почвы,подготовленной под посев. Задача изобретения состоит в создании соответствующего почвообрабатывающего орудия, которое можно использовать при высоких рабочих скоростях, в котором инструменты распределены равномерно по ширине захвата и равномерно обрабатывают почву, и которое сконструировано просто и наиболее компактно и работает без забивания. Согласно изобретению задача решается при помощи признаков п.1 формулы изобретения, причем в последующих пунктах формулы изобретения раскрыты предпочтительно дополнительные и альтернативные решения. Использование меньшего вогнутого диска на среднем участке переднего элемента рамы позволяет располагать с ним, в виде исключения также большие вогнутые диски с прочными опорами и с меньшим боковым интервалом относительно друг друга при сохранении заданного оптимального тупого угла к поверхности земли, без потерь эффективности и не опасаясь возникновения забивания. В наше время,когда необходимы интенсификация и производительность труда на единицу площади, следует учитывать также агрономические интересы и интересы растениеводства. Это можно осуществлять особенно при помощи соответствующего изобретению решения. Изобретение предусматривает далее, что один из обоих вогнутых дисков расположен со смещением к другому вогнутому диску вдоль продольной оси орудия, совпадающей с направлением движения, а смещение между этими вогнутыми дисками рассчитано так, что один вогнутый диск расположен предпочтительно своей задней кромкой приблизительно на одной линии с задней кромкой другого вогнутого диска или задними кромками остальных вогнутых дисков переднего элемента рамы. Вследствие того, что практически все задние кромки всех вогнутых дисков переднего элемента рамы расположены на одной линии, интервал до вогнутых дисков, находящихся за ними на заднем элементе рамы, одинаковый. Изобретение предусматривает далее, что хорда вогнутой стороны меньшего в диаметре вогнутого диска образует с поверхностью почвы тупой угол , меньший, чем уголдругих вогнутых дисков переднего элемента рамы. Другим угловым положением достигают большего зазора, создающего возможность использовать также и большие опоры, не опасаясь столкновения конструктивных элементов. Для предотвращения забивания предлагается оба вогнутых диска, расположенных на среднем участке заднего элемента рамы, обращать своими вогнутыми сторонами друг к другу, причем один из обоих вогнутых дисков имеет диаметр по меньшей мере примерно на 20% меньше, чем другой вогнутый диск,а в рабочем направлении расположен относительно другого вогнутого диска со смещением, предпочтительно вперед в направлении движения. Предусматривая значительно меньший вогнутый диск, создают достаточный зазор, предотвращающий возникновение забивания между обоими вогнутыми дисками,обращенными своими вогнутыми сторонами друг к другу. В зависимости от размера вогнутых дисков диаметр меньшего вогнутого диска может быть также выбран несколько большим, например только на 15% меньше диаметра другого вогнутого диска. Смещение вогнутого диска рассчитано так, что вогнутый диск с меньшим диаметром, если смотреть сверху, находится своей передней кромкой примерно на одной линии с передними кромками других вогнутых дисков. Тем самым достигается одинаковый интервал между вогнутыми дисками переднего элемента рамы и вогнутыми дисками заднего элемента рамы. Необходимый для работы без забивания зазор образуется соответственно при использовании в соответствующем элементе рамы меньшего вогнутого диска. Изобретение предусматривает далее, что для работающих с широким захватом или с возможностью складывания почвообрабатывающих орудий как передний элемент рамы, так и задний элемент рамы выполнены многосекционными. Для орудий, используемых с меньшей шириной захвата, требуются соответственно только передний и задний элементы рамы. Для устройств с большей шириной захвата в изобретении предусматривается, что как передний элемент рамы, так и задний элемент рамы выполнены многосекционными для обеспечения, таким образом, хорошей подгонки к почве отдельных вогнутых дисков. То же самое касается также складных почвообрабатывающих орудий. Изобретение не исключает, что при необходимости в отдельных случаях почвообрабатывающие орудия с небольшой шириной захвата также могут иметь многосекционные элементы рамы. Предложение о распределении вогнутых дисков по всему почвообрабатывающему орудию предусматривает, что количество предусмотренных в почвообрабатывающем орудии вогнутых дисков составляет четное число, не делящееся на четыре. По существу, такой компоновке соответствует орудие с четным числом вогнутых дисков в переднем ряду и увеличенным количестве на два диска в заднем ряду. При этом происходит предпочтительно смещение середины симметрии вогнутых дисков, например, на полинтервала дисков. Это создает практически симметрично нагруженное орудие с уравновешенным распределением усилий, в котором не может возникать усилие бокового увода или косой наклон, если слева и справа от середины орудия расположено одинаковое количество вогнутых дисков как на переднем элементе рамы, так и на заднем элементе рамы и, например, они перемещают грунт спереди от середины - наружу или сзади снаружи - в направлении к середине орудия. В дополнение к предыдущим мероприятиям предусмотрено, что вогнутые диски переднего элемента рамы или передних элементов рамы, и/или заднего элемента рамы, или задних элементов рамы снабжены прижимами, расположенными за вогнутыми дисками. Эти прижимы рассчитаны для направления снятой вогнутыми дисками почвы таким образом, что они не препятствуют работе других вогнутых дисков, расположенных в заднем элементе рамы. Снятый вогнутыми дисками переднего элемента рамы и отброшенный в сторону грунт принимается и укладывается прижимами. Размещение прижимов за вогнутыми дисками заднего элемента рамы препятствует помехам в работе из-за снятого и поднятого грунта последующих инструментов, например валков. В частности, при высоких рабочих скоростях нет возможности направлять снятую почву, не мешая последующим инструментам. Снятый грунт в некотором роде успокаивается и укладывается посредством прижима так, что последующие инструменты могут беспрепятственно, как это предусмотрено, выполнять свои функции. Вариант изобретения, когда как к вогнутым дискам переднего элемента рамы или к передним элементам рамы, так и к вогнутым дискам заднего элемента рамы или к задним элементам рамы прикреплены прижимы, расположенные соответственно за вогнутыми дисками, по существу, обеспечивает, что поток земли, производимый вогнутыми дисками, не препятствует инструментам, расположенным соответственно за прижимом, и поэтому достигается предполагаемый эффект обработки почвы. Кроме того, предусмотрено, что прижимы выполнены в виде неразъемных или составных отражающих элементов, принимающих снятую вогнутыми дисками почву и укладывающих ее снова на поверхность земли, причем отражающие элементы выполнены предпочтительно из металла или полимер-2 022692 ного материала и, например, за счет подбора их поперечного сечения - гибкими. Вследствие того, что прижимы или отражающие элементы выполнены гибкими, грунт не может прилипать даже при условии липкой земли. При пружинивании или движении этих элементов принятая почва сразу отпадает и укладывается снова. Изобретение предусматривает далее, что в качестве прижимов или отражающих элементов предусматривают также направляющие элементы, зубцы или, например, лапы-бороны, отводящие снова снятый вогнутыми дисками и перемещенный в сторону грунт, по меньшей мере, частично в противоположном направлении. Почва первого ряда вогнутых дисков перемещается, например, наружу, а почва, обрабатываемая задними рядами вогнутых дисков, перемещается к середине. Вследствие этого на участке края рабочей зоны почвообрабатывающего орудия могут оставаться канавки или борозды. Поэтому принятая прижимами или направляющими элементами почва отводится настолько в сторону, чтобы заполнять снова почвой также канавки и борозды, произведенные на внешнем участке крайних вогнутых дисков, и выравнивать их. Далее на фигурах и при помощи описания фигур приводятся другие подробности изобретения. На фигурах показаны: фиг. 1 - вид сверху почвообрабатывающего орудия; фиг. 2 - вид спереди почвообрабатывающего орудия; фиг. 3 - вид сбоку почвообрабатывающего орудия; фиг. 4 - вид спереди узла вогнутых дисков и фиг. 5 - вид сверху узла вогнутых дисков. На фиг. 1 показан вид сверху почвообрабатывающего орудия 1. Почвообрабатывающее орудие 1 может быть прицепным седельно-сцепным или навешиваемым почвообрабатывающим орудием. На фиг. 1 показан вариант выполнения навешиваемого почвообрабатывающего орудия. Для навешивания на трехточечную систему тяг не изображенного трактора служит трехточечное поворотное устройство 70. Трехточечное поворотное устройство 70 имеет для этого точки 71 шарнирного соединения нижней тяги и точку 72 навешивания центральной тяги. Трехточечное поворотное устройство 70 соединено с рамой 2,состоящей, в том числе, из переднего элемента 3 рамы и заднего элемента 4 рамы. На переднем элементе 3 рамы расположены вогнутые диски 5; на заднем элементе 4 рамы - вогнутые диски 6. Если смотреть от середины 11, вогнутые стороны 10 вогнутых дисков 5 обращены, если смотреть в рабочем направлении 9, под острым углом вперед и наружу. В середине 11, или в среднем участке 50, вогнутые диски 5, в частности, вогнутые диски 14 и 15, расположены так, что они обращены своими выпуклыми сторонами 16 друг к другу. Отдельные вогнутые диски 5, 14 и 15 расположены так, что их хорды 12 образуют соответственно вогнутой стороной 10 тупой уголс поверхностью 13 земли. Это, в частности, показано также на фиг. 4. В среднем участке 50 находится вогнутый диск 14 и 15. Вогнутый диск 14 имеет меньший диаметр. Он расположен со смещением к вогнутому диску 15 для увеличения зазора и именно с этой целью в переднем участке 50. Для этого смещение выбрано таким, чтобы несущие конструктивные элементы вогнутых дисков 14 и 15 не могли сталкиваться, в частности, кронштейны 7, оси 89 вогнутых дисков 14 и 15 и опоры 90, даже в случае, если при перегрузке один из обоих вогнутых дисков 14 и 15 отклоняется назад и вверх. Посредством пружины 86, являющейся составной частью приспособления 87 против перегрузки, соответствующий вогнутый диск 5, 14 и 15 фиксируется в рабочем положении. На раме 2 фиксирован также задний элемент 4 рамы, вмещающий вогнутые диски 6. Вогнутые диски 6 расположены в данном случае так, что они обращены своими вогнутыми сторонами 10 в рабочем направлении 9 под острым углом вперед и к середине 11. Хорды 12 вогнутыми сторонами 10 вогнутых дисков 6 с поверхностью 13 земли образуют тупой угол . В середине 11 заднего элемента 4 рамы находятся вогнутые диски 18 и 19, обращенные своими вогнутыми сторонами друг к другу. Для предотвращения в среднем участке 26 между этими дисками 18 и 19 забивания и оптимизации потока земли, вогнутый диск 19 имеет меньший диаметр и находится в смещенном вперед положении. В изображенном выполнении задняя кромка 51 вогнутого диска 14 с меньшим диаметром находится на линии 49 с задними кромками 52 остальных вогнутых дисков 5, 15 переднего элемента 3 рамы. Передняя кромка 62 вогнутого диска 19 находится на линии 60 с передними кромками 61 вогнутого диска 18 и остальными вогнутыми дисками 6 заднего элемента 4 рамы. Между обоими вогнутыми дисками 14 и 15, расположенными на переднем элементе 3 рамы, остается необработанная полоса 17 обработки. Эта смещенная в данном случае из середины наружу полоса 17 обработки обрабатывается обоими вогнутыми дисками 18 и 19. В частности, при высокой рабочей скорости почва поднимается вогнутыми дисками 5 и 6 настолько, что может препятствовать следующим инструментам для обработки почвы выполнять свои функции. Для предотвращения этого за вогнутыми дисками 5 находятся прижимы 30, а за вогнутыми дисками 6 - прижимы 31. Прижимы 30 или 31 состоят в данном случае из лап-борон 32, расположенных так, что они снова отводят перемещенный вогнутыми дисками 5 и 6 в сторону грунт в максимально возможной степени в противоположном направлении. Рама 2 несет не только передний элемент 3 рамы и задний элемент 4 рамы, но и несущие элементы 73, на которых фиксированы валки 74. Валок 74 состоит в этом случае из двух элементов 75 валка. В зависимости от вида почвы и желаемого рабочего эффекта могут также использоваться валки, при помощи которых достигают большего эффекта уплотнения, резания или также эффекта измельчения. На фиг. 2 показан вид спереди почвообрабатывающего орудия 1. На ней уточняется, в частности,что вогнутые диски 5, 6, 14, 15, 18 и 19 расположены так, что почва равномерно обрабатывается почвообрабатывающим орудием 1 по всей ширине захвата. Каждый из выше указанных вогнутых дисков обрабатывает поперечное сечение 23 или 25 обработки. Ссылочной позицией 23 обозначены поперечные сечения обработки, обрабатываемые вогнутыми дисками 14 и 15, находящимися в среднем участке 50 почвообрабатывающего орудия 1. Ссылочной позицией 25 обозначены поперечные сечения обработки, обрабатываемые вогнутыми дисками 5, не находящимися в среднем участке 50 почвообрабатывающего орудия 1. Соответствующему поперечному сечению обработки 23, 25 соответствует центр 21 или 24. При этом интервал 20 между центрами 21 поперечных сечений 23 обработки вогнутых дисков 14 и 15 почти в 1,5 раз больше интервала 22 центров 24 поперечных сечений обработки 25. Такое распределение вогнутых дисков 5, 14 и 15 вызывает то, что в среднем участке 50 остается полоса 17 обработки, обрабатываемая задними вогнутыми дисками 18 и 19. Все вогнутые диски 5 и 6, 14 и 15 и 18 и 19 расположены так, что каждый вогнутый диск обрабатывает почти одинаковое по размеру поперечное сечение 23, 25 обработки, вследствие чего достигают равномерного эффекта обработки почвы по всей ширине захвата. На фиг. 2 показана также поверхность 13 земли, а также горизонт 79 обработки вогнутых дисков. Разница уровня поверхности 13 земли и горизонта 79 обработки соответствует рабочей глубине вогнутых дисков 5 и 6. На фиг. 3 показан вид сбоку почвообрабатывающего орудия 1. Фиг. 3 поясняет, что трехточечное поворотное устройство 70 соединено укосиной 76 с рамой 2. На фиг. 3 показано также крепление вогнутых дисков 5 и 6 с элементами 3 и 4 рамы посредством осей 98, опор 90, кронштейнов 7, поворотных осей 85, приспособлений 87 против перегрузки с пружинами 86. Прижимы 30 и 31 с лапами-боронами 32 расположены так, что они принимают почву, соответственно поднятую вогнутыми дисками 5 и 6, и укладывают на землю. Прижимы 30 способствуют тому, чтобы поднятый вогнутыми дисками 6 грунт не препятствовал вогнутым дискам 5. Прижимы 31 способствуют тому, что поднятый вогнутыми дисками 6 грунт не препятствует движению валка 74. Приспособленные для соответствующей функции прижимы 30 и 31 расположены более или менее плотно к поверхности 13 земли. Рабочая глубина почвообрабатывающего орудия 1 регулируется посредством регулировки 77 глубины. Прижимы 31 или 32 имеют соответственно одно регулировочное устройство 33, при помощи которого они регулируются в отношении углового положения, а также положения по глубине. На фиг. 4 показан вид спереди узла вогнутых дисков с вогнутым диском 5, 6, 14, 15, 18 или 19. Фиг. 4 поясняет, как хорда 12 вогнутой стороны 10 соответствующего вогнутого диска образует тупой уголк поверхности 13 земли или к горизонту 79 обработки вогнутых дисков. Соответствующий вогнутый диск имеет ось 89 и опору 90, посредством которой он соединен с кронштейном 7. Кронштейн 7 соединен посредством поворотной оси 85 с соответствующим элементом 3 или 4 рамы и фиксируется через приспособление 87 против перегрузки с пружиной 86 в рабочем положении. Соответствующее изобретению решение возможно осуществлять, например, с отдельно установленными вогнутыми дисками или с двумя одинаковыми по размеру вогнутыми дисками на кронштейне 7. Дополнительно можно использовать также установленные вместе на одном кронштейне 7 вогнутые диски с регулируемыми относительно друг друга осями и/или с вогнутыми дисками с разными диаметрами. На фиг. 5 показан вид сверху узла вогнутых дисков. На этой фигуре поясняется установка под косым углом соответствующего вогнутого диска в рабочем направлении 9. Вогнутые диски 14 и 15, находящиеся в среднем участке 50 на переднем элементе 3 рамы, имеют предпочтительно несколько меньший угол , а при необходимости также меньший угол . Тем самым поток земли, производимый вогнутым диском 14, направляется назад более полого. При смещении вогнутого диска 14 назад прижим 30 должен быть выполнен в этом случае немного иначе. Чтобы достигать в сумме одинакового эффекта обработки почвы, угол , а также возможно и уголвогнутого диска должен быть незначительно изменен для этого. Похожего эффекта можно достичь вогнутым диском 14 с совсем небольшой вогнутостью. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Почвообрабатывающее орудие (1), содержащее раму (2) с двумя расположенными друг за другом и поперек рабочего направления элементами (3, 4) рамы, на которых отдельно расположены рядом друг с другом с возможностью поворота вогнутые диски (5, 6), соединенные кронштейнами (7) с элементами (3,4) рамы, причем вогнутые диски (5) переднего элемента (3) рамы при рассмотрении в рабочем направлении (9) наклонены вогнутыми сторонами (10) в рабочем направлении (9) вперед и к внешнему краю элемента (3) рамы, а вогнутые диски (6) заднего элемента (4) рамы при рассмотрении в рабочем направлении (9) наклонены вогнутыми сторонами (10) в рабочем направлении (9) вперед и к середине (11) элемента (4) рамы, причем хорды (12) вогнутых сторон (10) вогнутых дисков (5, 6) в рабочем положении образуют с поверхностью (13) земли тупой угол , отличающееся тем, что два вогнутых диска (14, 15) из числа вогнутых дисков (5) переднего элемента (3) рамы, находящихся в средней зоне (50) переднего элемента (3) рамы, обращены друг к другу своими выпуклыми сторонами (16), а один из обоих вогнутых дисков (14, 15) имеет по меньшей мере на 20% меньший диаметр, чем соседние вогнутые диски (5), и указанные оба вогнутых диска (14, 15) расположены слева и/или справа от полосы (17) распахивания по меньшей мере одного из обоих следующих вогнутых дисков (18, 19), расположенных на среднем участке(26) заднего элемента (4) рамы, которые обращены своими вогнутыми сторонами (10) друг к другу, причем один из обоих вогнутых дисков (14, 15) расположен со смещением к другому вогнутому диску (14,15) вдоль продольной оси орудия, совпадающей с направлением движения, и смещение между этими вогнутыми дисками рассчитано так, что один вогнутый диск (14) находится предпочтительно своей задней кромкой (51) примерно на одной линии (49) с задней кромкой (52) другого вогнутого диска (15) и с задними кромками остальных вогнутых дисков (5) переднего элемента (3) рамы. 2. Почвообрабатывающее орудие по п.1, отличающееся тем, что один из обоих вогнутых дисков(18, 19), имеющий диаметр по меньшей мере примерно на 20% меньше, чем другой вогнутый диск, в рабочем направлении (9) расположен относительно другого вогнутого диска со смещением, предпочтительно вперед. 3. Почвообрабатывающее орудие по п.2, отличающееся тем, что смещение вогнутого диска рассчитано так, что вогнутый диск (19) меньшего диаметра расположен, если смотреть сверху, своей передней кромкой (62) приблизительно на одной линии (60) с передними кромками (61) других вогнутых дисков(18, 6). 4. Почвообрабатывающее орудие по п.1, отличающееся тем, что хорда (12) вогнутой стороны (10) меньшего в диаметре вогнутого диска (14) образует с поверхностью (13) земли тупой угол , меньший,чем уголдругих вогнутых дисков (5) переднего элемента (3) рамы. 5. Почвообрабатывающее орудие по п.1, отличающееся тем, что для работающих с широким захватом или с возможностью складывания почвообрабатывающих орудий (1) как передний элемент (3) рамы,так и задний элемент (4) рамы выполнены многосекционными. 6. Почвообрабатывающее орудие по п.1, отличающееся тем, что количество предусмотренных в почвообрабатывающем орудии (1) вогнутых дисков (5, 6, 14, 15, 18, 19) составляет четное число, не делящееся на четыре. 7. Почвообрабатывающее орудие по п.1, отличающееся тем, что вогнутые диски (5, 6) переднего элемента (3) рамы или передних элементов (3) рамы и/или заднего элемента (4) рамы или задних элементов (4) рамы снабжены прижимами (30, 31), расположенными за вогнутыми дисками (5, 6). 8. Почвообрабатывающее орудие по п.7, отличающееся тем, что прижимы (30) выполнены в виде неразъемных или составных отражающих элементов, принимающих снятую вогнутыми дисками (5, 6,14, 15, 18, 19) почву и укладывающих ее на поверхность (13) земли, причем отражающие элементы выполнены предпочтительно гибкими. 9. Почвообрабатывающее орудие по п.7, отличающееся тем, что в качестве прижимов (30, 31) или отражающих элементов используются также направляющие элементы, направляющие лопатки, гребни,зубцы или, например, лапы-бороны (32), отводящие почву, снятую вогнутыми дисками и перемещенную в сторону, по меньшей мере, частично в противоположном направлении.
