Короткий дисковый культиватор

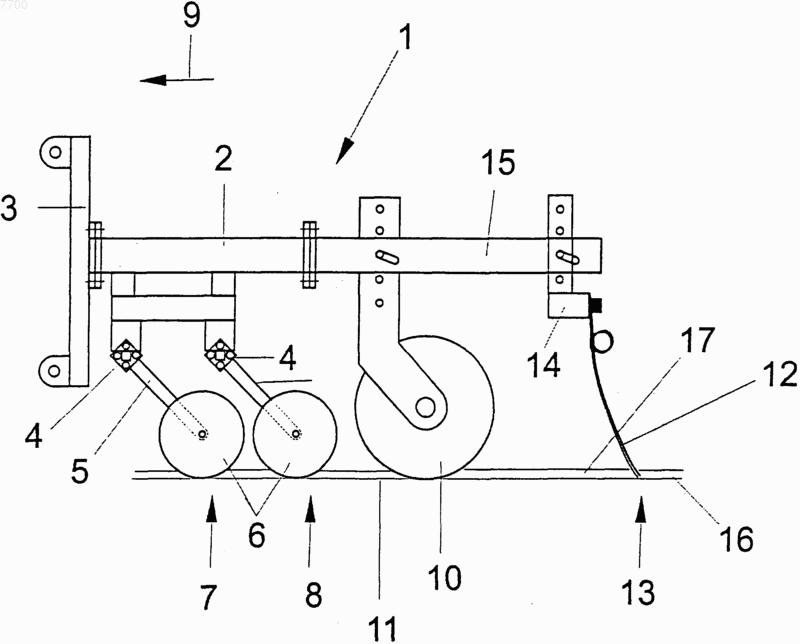

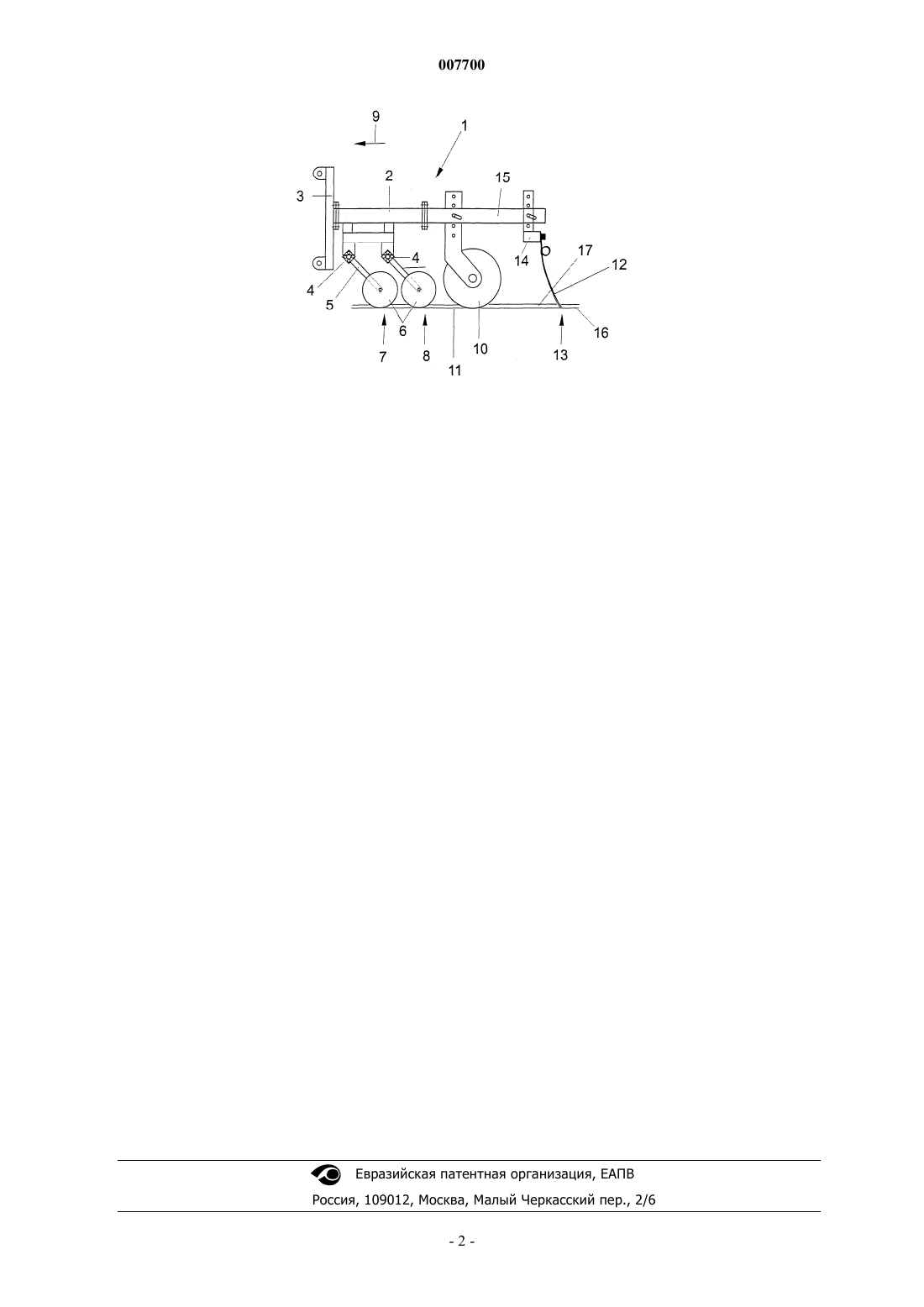

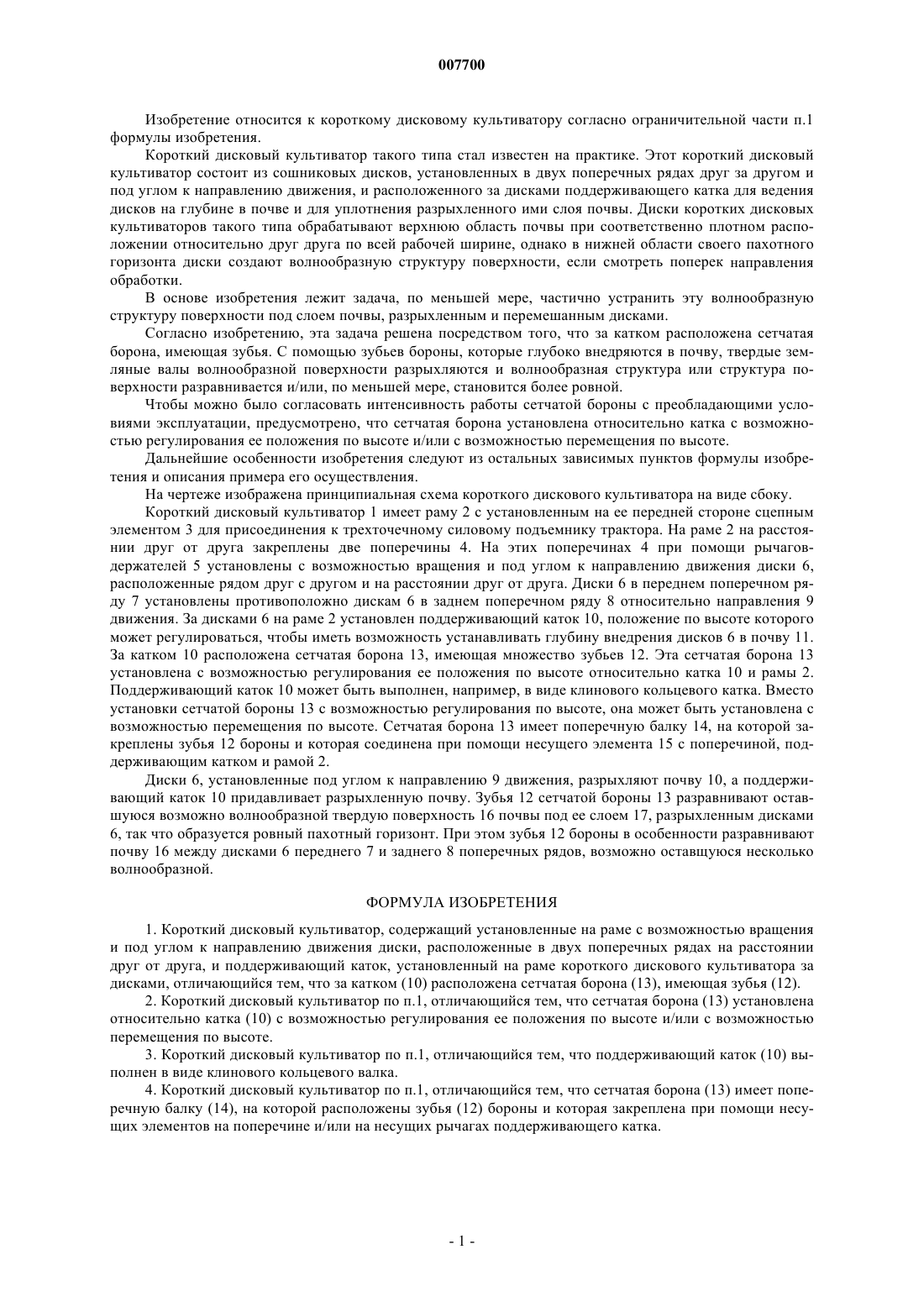

007700 Изобретение относится к короткому дисковому культиватору согласно ограничительной части п.1 формулы изобретения. Короткий дисковый культиватор такого типа стал известен на практике. Этот короткий дисковый культиватор состоит из сошниковых дисков, установленных в двух поперечных рядах друг за другом и под углом к направлению движения, и расположенного за дисками поддерживающего катка для ведения дисков на глубине в почве и для уплотнения разрыхленного ими слоя почвы. Диски коротких дисковых культиваторов такого типа обрабатывают верхнюю область почвы при соответственно плотном расположении относительно друг друга по всей рабочей ширине, однако в нижней области своего пахотного горизонта диски создают волнообразную структуру поверхности, если смотреть поперек направления обработки. В основе изобретения лежит задача, по меньшей мере, частично устранить эту волнообразную структуру поверхности под слоем почвы, разрыхленным и перемешанным дисками. Согласно изобретению, эта задача решена посредством того, что за катком расположена сетчатая борона, имеющая зубья. С помощью зубьев бороны, которые глубоко внедряются в почву, твердые земляные валы волнообразной поверхности разрыхляются и волнообразная структура или структура поверхности разравнивается и/или, по меньшей мере, становится более ровной. Чтобы можно было согласовать интенсивность работы сетчатой бороны с преобладающими условиями эксплуатации, предусмотрено, что сетчатая борона установлена относительно катка с возможностью регулирования ее положения по высоте и/или с возможностью перемещения по высоте. Дальнейшие особенности изобретения следуют из остальных зависимых пунктов формулы изобретения и описания примера его осуществления. На чертеже изображена принципиальная схема короткого дискового культиватора на виде сбоку. Короткий дисковый культиватор 1 имеет раму 2 с установленным на ее передней стороне сцепным элементом 3 для присоединения к трехточечному силовому подъемнику трактора. На раме 2 на расстоянии друг от друга закреплены две поперечины 4. На этих поперечинах 4 при помощи рычаговдержателей 5 установлены с возможностью вращения и под углом к направлению движения диски 6,расположенные рядом друг с другом и на расстоянии друг от друга. Диски 6 в переднем поперечном ряду 7 установлены противоположно дискам 6 в заднем поперечном ряду 8 относительно направления 9 движения. За дисками 6 на раме 2 установлен поддерживающий каток 10, положение по высоте которого может регулироваться, чтобы иметь возможность устанавливать глубину внедрения дисков 6 в почву 11. За катком 10 расположена сетчатая борона 13, имеющая множество зубьев 12. Эта сетчатая борона 13 установлена с возможностью регулирования ее положения по высоте относительно катка 10 и рамы 2. Поддерживающий каток 10 может быть выполнен, например, в виде клинового кольцевого катка. Вместо установки сетчатой бороны 13 с возможностью регулирования по высоте, она может быть установлена с возможностью перемещения по высоте. Сетчатая борона 13 имеет поперечную балку 14, на которой закреплены зубья 12 бороны и которая соединена при помощи несущего элемента 15 с поперечиной, поддерживающим катком и рамой 2. Диски 6, установленные под углом к направлению 9 движения, разрыхляют почву 10, а поддерживающий каток 10 придавливает разрыхленную почву. Зубья 12 сетчатой бороны 13 разравнивают оставшуюся возможно волнообразной твердую поверхность 16 почвы под ее слоем 17, разрыхленным дисками 6, так что образуется ровный пахотный горизонт. При этом зубья 12 бороны в особенности разравнивают почву 16 между дисками 6 переднего 7 и заднего 8 поперечных рядов, возможно оставщуюся несколько волнообразной. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Короткий дисковый культиватор, содержащий установленные на раме с возможностью вращения и под углом к направлению движения диски, расположенные в двух поперечных рядах на расстоянии друг от друга, и поддерживающий каток, установленный на раме короткого дискового культиватора за дисками, отличающийся тем, что за катком (10) расположена сетчатая борона (13), имеющая зубья (12). 2. Короткий дисковый культиватор по п.1, отличающийся тем, что сетчатая борона (13) установлена относительно катка (10) с возможностью регулирования ее положения по высоте и/или с возможностью перемещения по высоте. 3. Короткий дисковый культиватор по п.1, отличающийся тем, что поддерживающий каток (10) выполнен в виде клинового кольцевого валка. 4. Короткий дисковый культиватор по п.1, отличающийся тем, что сетчатая борона (13) имеет поперечную балку (14), на которой расположены зубья (12) бороны и которая закреплена при помощи несущих элементов на поперечине и/или на несущих рычагах поддерживающего катка.
