Противоскользящее устройство для обуви

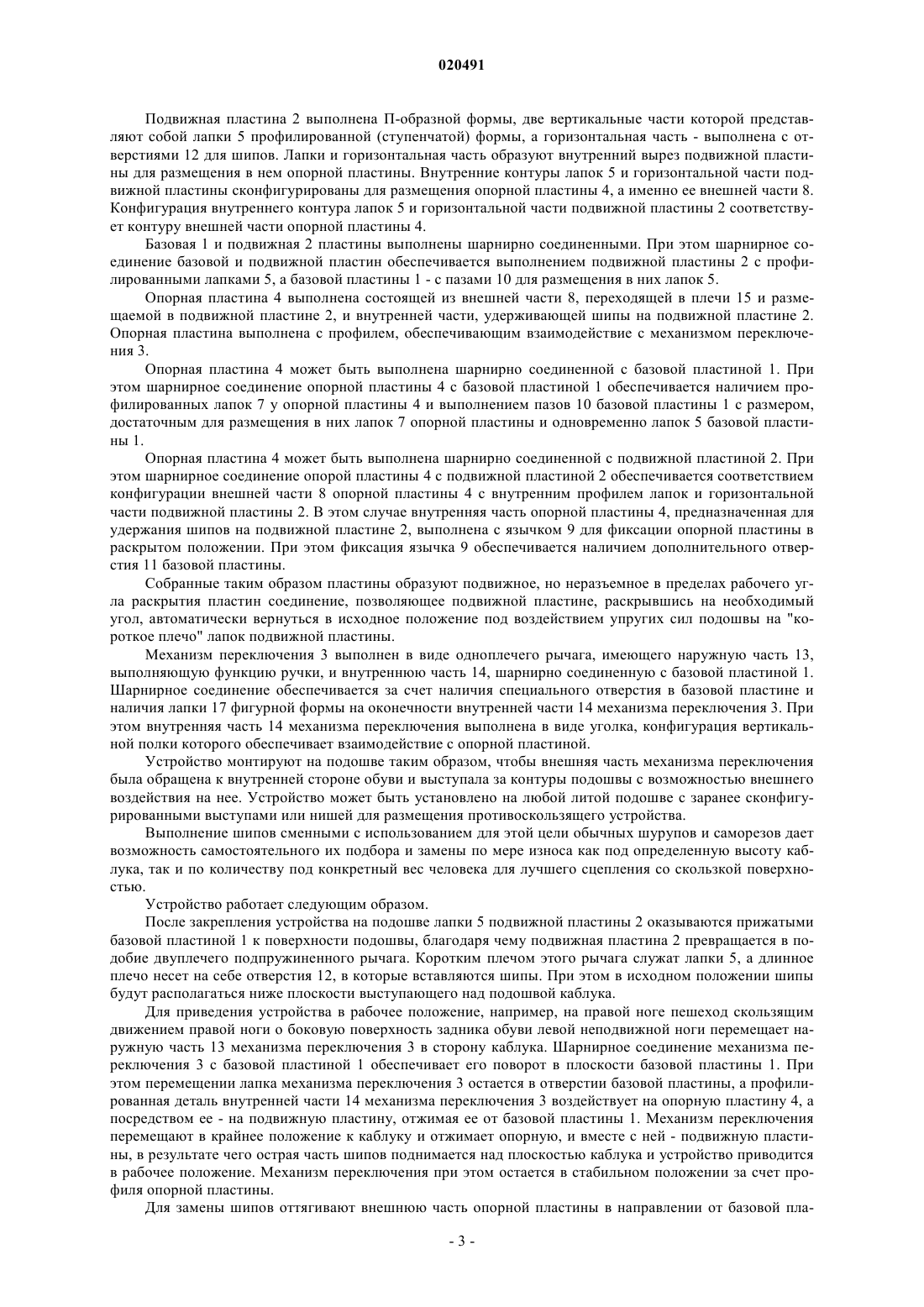

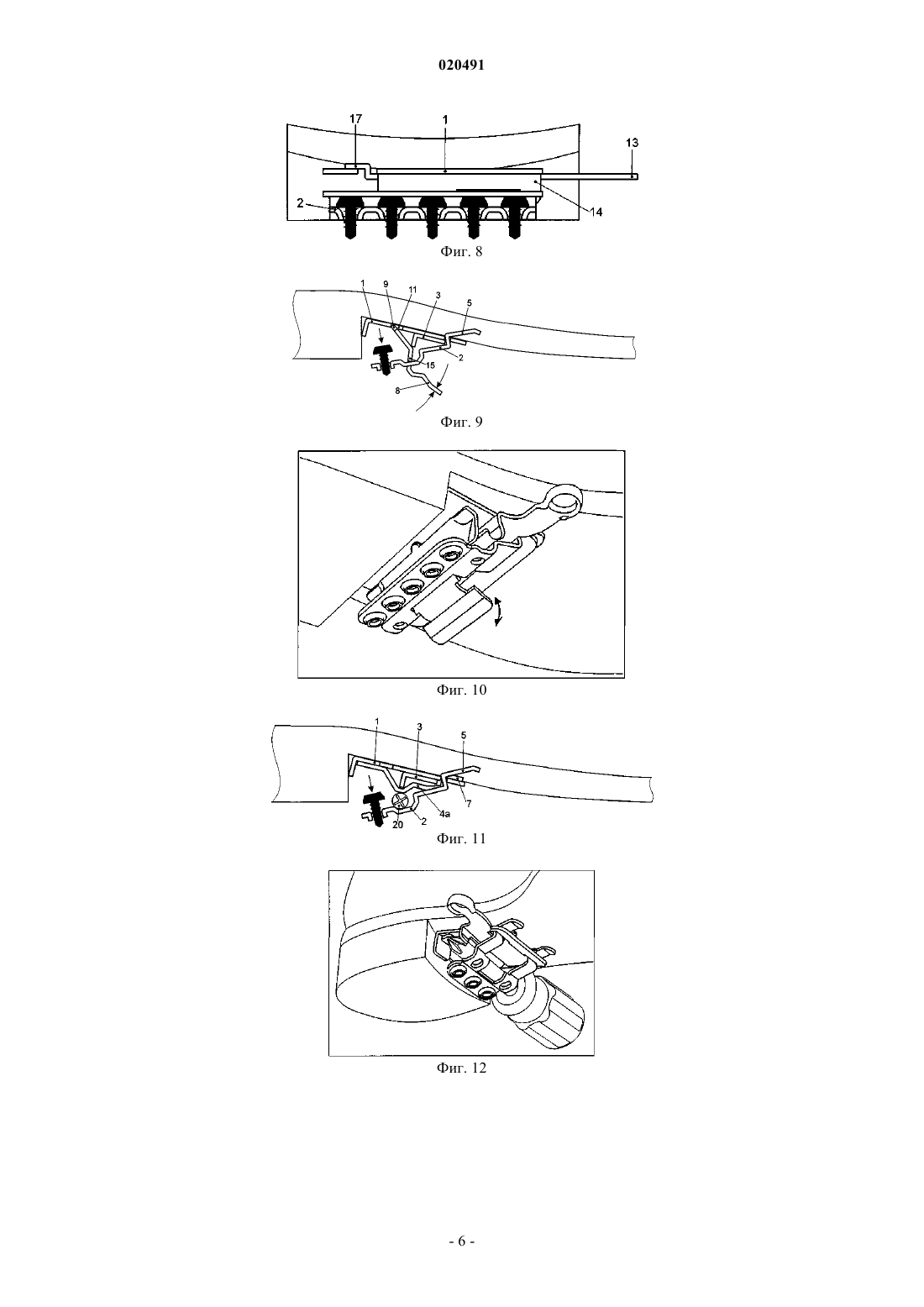

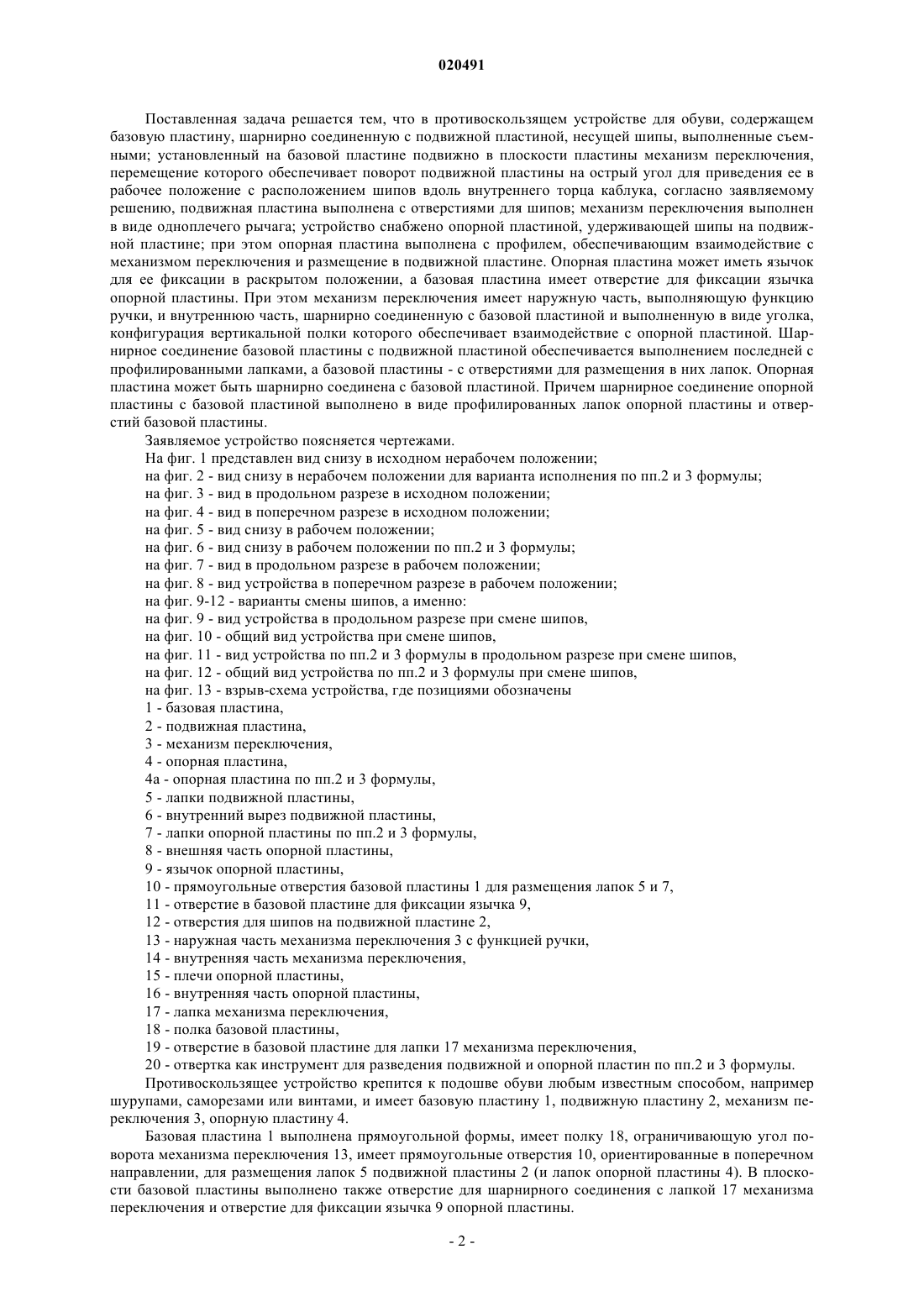

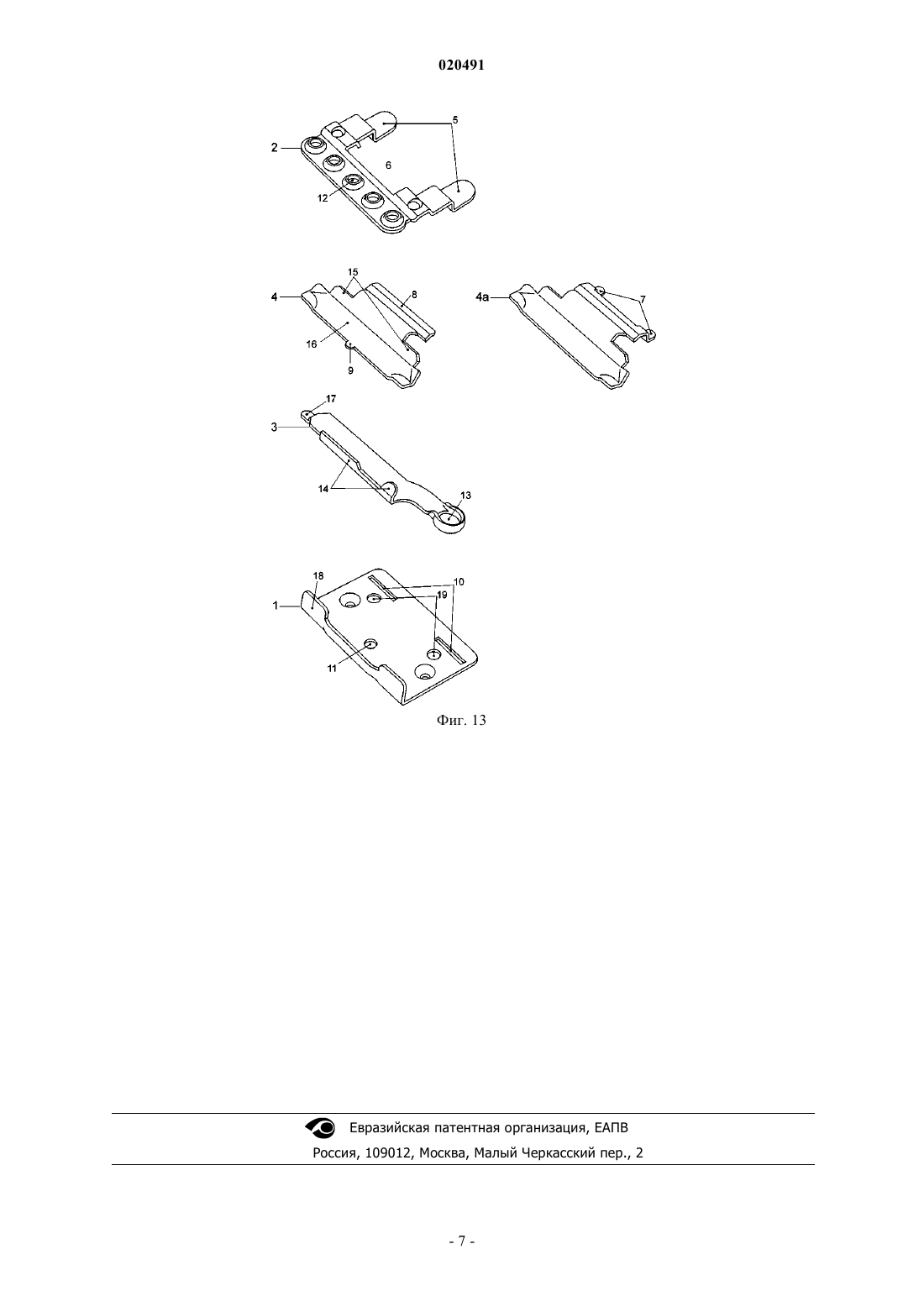

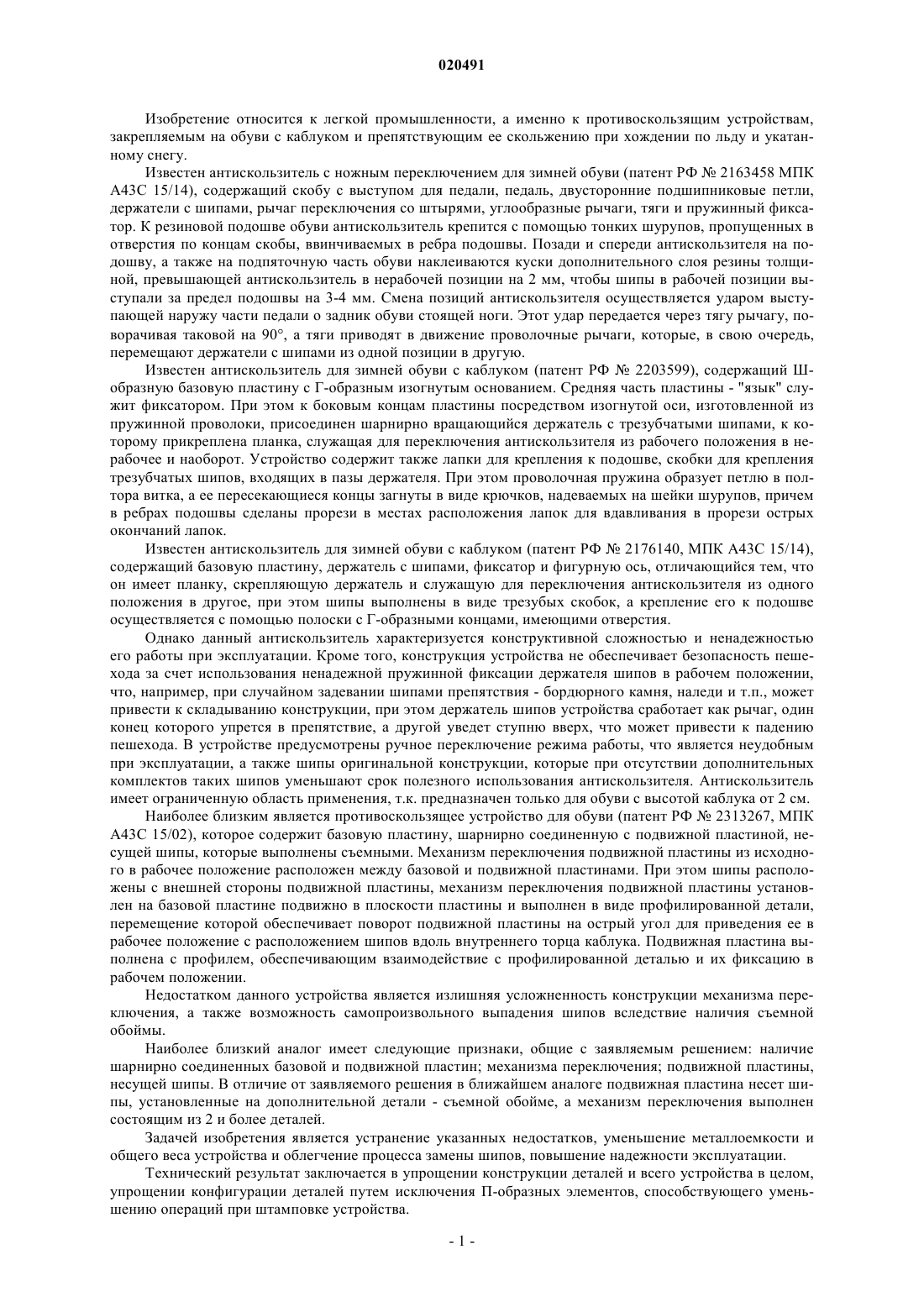

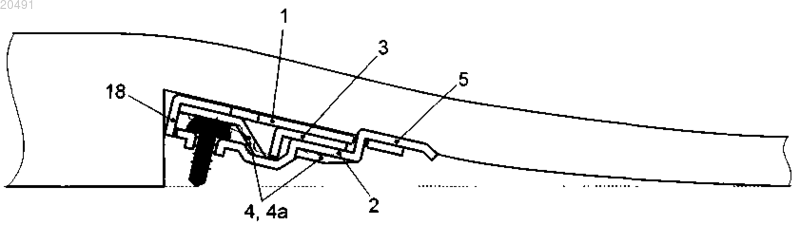

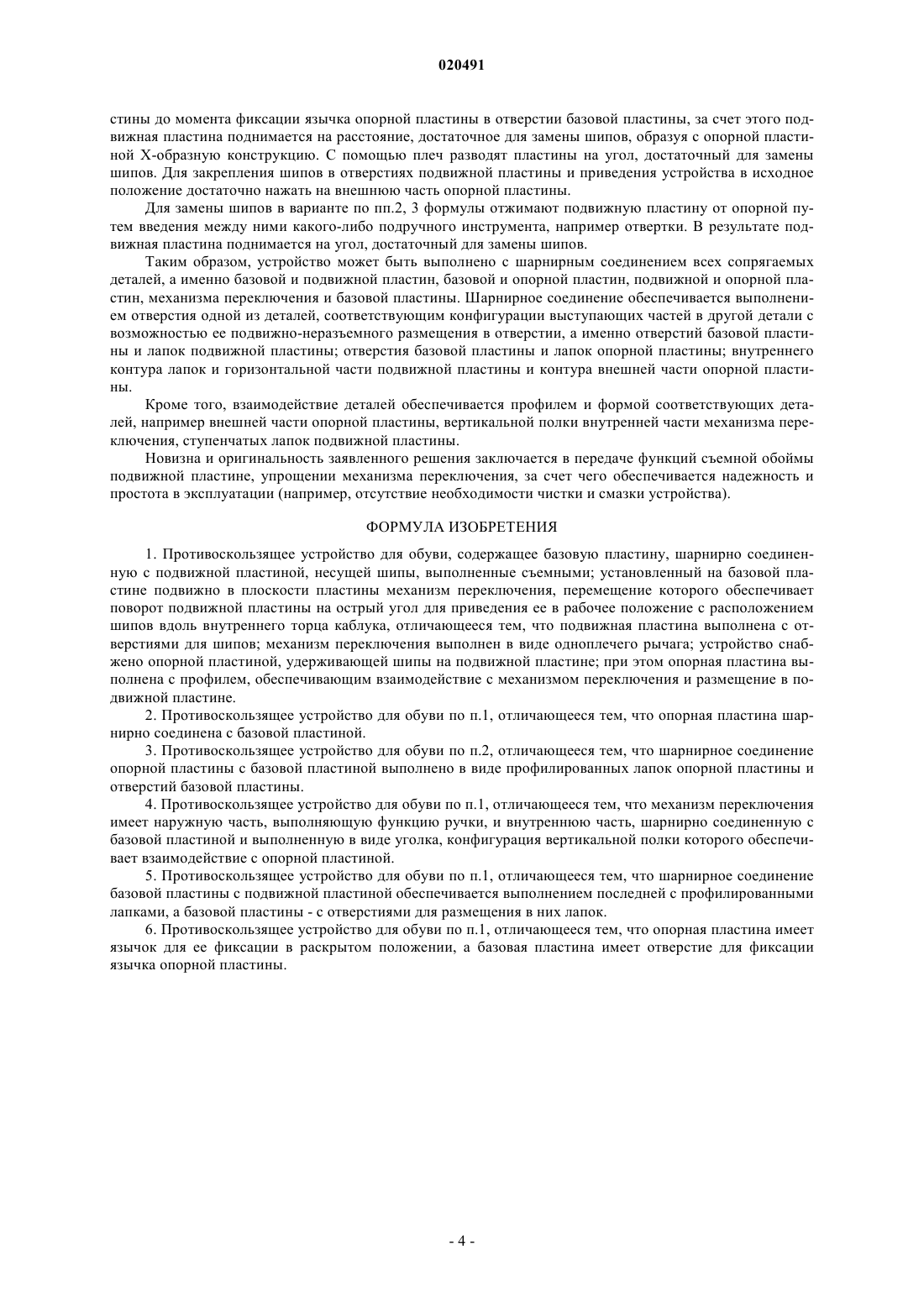

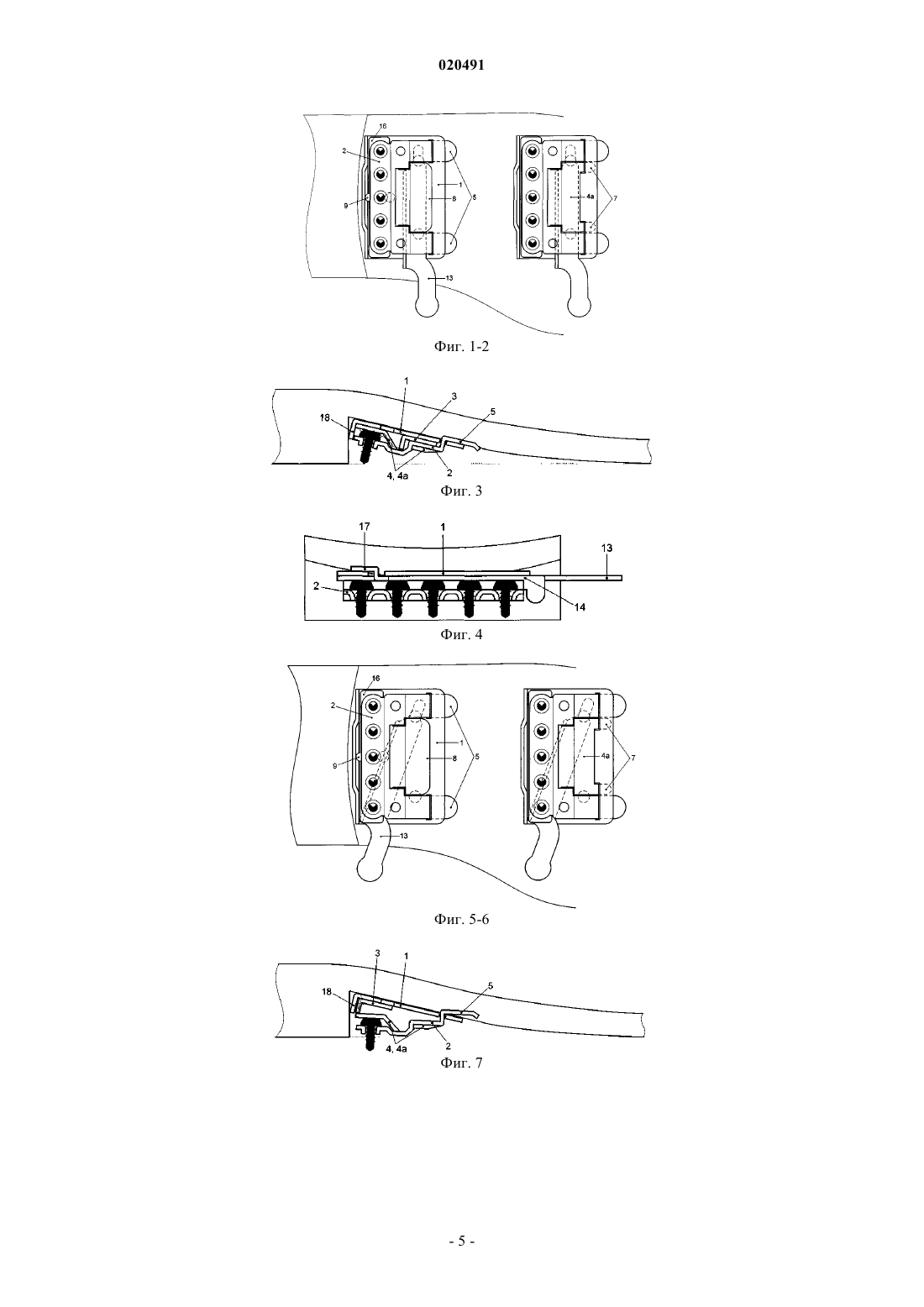

ПРОТИВОСКОЛЬЗЯЩЕЕ УСТРОЙСТВО ДЛЯ ОБУВИ Изобретение относится к легкой промышленности, а именно к противоскользящим устройствам,закрепляемым на обуви с каблуком и препятствующим ее скольжению при хождении по льду и укатанному снегу. Задачей изобретения является устранение указанных недостатков, уменьшение металлоемкости и общего веса устройства и облегчение процесса замены шипов, повышение надежности эксплуатации. Технический результат заключается в упрощении конструкции деталей и всего устройства в целом, упрощении конфигурации деталей путем исключения П-образных элементов, способствующем уменьшению операций при штамповке устройства. Поставленная задача решается тем, что противоскользящее устройство для обуви содержит базовую пластину,шарнирно соединенную с подвижной пластиной, несущей шипы, выполненные съемными; установленный на базовой пластине подвижно в плоскости пластины механизм переключения,перемещение которого обеспечивает поворот подвижной пластины на острый угол для приведения ее в рабочее положение с расположением шипов вдоль внутреннего торца каблука, согласно заявляемому решению подвижная пластина выполнена с отверстиями для шипов; механизм переключения выполнен в виде одноплечего рычага; устройство снабжено опорной пластиной,удерживающей шипы на подвижной пластине; при этом опорная пластина выполнена с профилем,обеспечивающим взаимодействие с механизмом переключения и размещение в подвижной пластине. Опорная пластина может иметь язычок для ее фиксации в раскрытом положении, а базовая пластина имеет отверстие для фиксации язычка опорной пластины. При этом механизм переключения имеет наружную часть, выполняющую функцию ручки, и внутреннюю часть,шарнирно соединенную с базовой пластиной и выполненную в виде уголка, конфигурация вертикальной полки которого обеспечивает взаимодействие с опорной пластиной. Шарнирное соединение базовой пластины с подвижной пластиной обеспечивается выполнением последней с профилированными лапками, а базовой пластины - с отверстиями для размещения в них лапок. Опорная пластина может быть шарнирно соединена с базовой пластиной. Причем шарнирное соединение опорной пластины с базовой пластиной выполнено в виде профилированных лапок опорной пластины и отверстий базовой пластины.US-B2-0007490418 ПОДОРСКИЙ ВЛАДИМИР ЛЬВОВИЧ (RU) Изобретение относится к легкой промышленности, а именно к противоскользящим устройствам,закрепляемым на обуви с каблуком и препятствующим ее скольжению при хождении по льду и укатанному снегу. Известен антискользитель с ножным переключением для зимней обуви (патент РФ 2163458 МПК А 43 С 15/14), содержащий скобу с выступом для педали, педаль, двусторонние подшипниковые петли,держатели с шипами, рычаг переключения со штырями, углообразные рычаги, тяги и пружинный фиксатор. К резиновой подошве обуви антискользитель крепится с помощью тонких шурупов, пропущенных в отверстия по концам скобы, ввинчиваемых в ребра подошвы. Позади и спереди антискользителя на подошву, а также на подпяточную часть обуви наклеиваются куски дополнительного слоя резины толщиной, превышающей антискользитель в нерабочей позиции на 2 мм, чтобы шипы в рабочей позиции выступали за предел подошвы на 3-4 мм. Смена позиций антискользителя осуществляется ударом выступающей наружу части педали о задник обуви стоящей ноги. Этот удар передается через тягу рычагу, поворачивая таковой на 90, а тяги приводят в движение проволочные рычаги, которые, в свою очередь,перемещают держатели с шипами из одной позиции в другую. Известен антискользитель для зимней обуви с каблуком (патент РФ 2203599), содержащий Шобразную базовую пластину с Г-образным изогнутым основанием. Средняя часть пластины - "язык" служит фиксатором. При этом к боковым концам пластины посредством изогнутой оси, изготовленной из пружинной проволоки, присоединен шарнирно вращающийся держатель с трезубчатыми шипами, к которому прикреплена планка, служащая для переключения антискользителя из рабочего положения в нерабочее и наоборот. Устройство содержит также лапки для крепления к подошве, скобки для крепления трезубчатых шипов, входящих в пазы держателя. При этом проволочная пружина образует петлю в полтора витка, а ее пересекающиеся концы загнуты в виде крючков, надеваемых на шейки шурупов, причем в ребрах подошвы сделаны прорези в местах расположения лапок для вдавливания в прорези острых окончаний лапок. Известен антискользитель для зимней обуви с каблуком (патент РФ 2176140, МПК А 43 С 15/14),содержащий базовую пластину, держатель с шипами, фиксатор и фигурную ось, отличающийся тем, что он имеет планку, скрепляющую держатель и служащую для переключения антискользителя из одного положения в другое, при этом шипы выполнены в виде трезубых скобок, а крепление его к подошве осуществляется с помощью полоски с Г-образными концами, имеющими отверстия. Однако данный антискользитель характеризуется конструктивной сложностью и ненадежностью его работы при эксплуатации. Кроме того, конструкция устройства не обеспечивает безопасность пешехода за счет использования ненадежной пружинной фиксации держателя шипов в рабочем положении,что, например, при случайном задевании шипами препятствия - бордюрного камня, наледи и т.п., может привести к складыванию конструкции, при этом держатель шипов устройства сработает как рычаг, один конец которого упрется в препятствие, а другой уведет ступню вверх, что может привести к падению пешехода. В устройстве предусмотрены ручное переключение режима работы, что является неудобным при эксплуатации, а также шипы оригинальной конструкции, которые при отсутствии дополнительных комплектов таких шипов уменьшают срок полезного использования антискользителя. Антискользитель имеет ограниченную область применения, т.к. предназначен только для обуви с высотой каблука от 2 см. Наиболее близким является противоскользящее устройство для обуви (патент РФ 2313267, МПК А 43 С 15/02), которое содержит базовую пластину, шарнирно соединенную с подвижной пластиной, несущей шипы, которые выполнены съемными. Механизм переключения подвижной пластины из исходного в рабочее положение расположен между базовой и подвижной пластинами. При этом шипы расположены с внешней стороны подвижной пластины, механизм переключения подвижной пластины установлен на базовой пластине подвижно в плоскости пластины и выполнен в виде профилированной детали,перемещение которой обеспечивает поворот подвижной пластины на острый угол для приведения ее в рабочее положение с расположением шипов вдоль внутреннего торца каблука. Подвижная пластина выполнена с профилем, обеспечивающим взаимодействие с профилированной деталью и их фиксацию в рабочем положении. Недостатком данного устройства является излишняя усложненность конструкции механизма переключения, а также возможность самопроизвольного выпадения шипов вследствие наличия съемной обоймы. Наиболее близкий аналог имеет следующие признаки, общие с заявляемым решением: наличие шарнирно соединенных базовой и подвижной пластин; механизма переключения; подвижной пластины,несущей шипы. В отличие от заявляемого решения в ближайшем аналоге подвижная пластина несет шипы, установленные на дополнительной детали - съемной обойме, а механизм переключения выполнен состоящим из 2 и более деталей. Задачей изобретения является устранение указанных недостатков, уменьшение металлоемкости и общего веса устройства и облегчение процесса замены шипов, повышение надежности эксплуатации. Технический результат заключается в упрощении конструкции деталей и всего устройства в целом,упрощении конфигурации деталей путем исключения П-образных элементов, способствующего уменьшению операций при штамповке устройства. Поставленная задача решается тем, что в противоскользящем устройстве для обуви, содержащем базовую пластину, шарнирно соединенную с подвижной пластиной, несущей шипы, выполненные съемными; установленный на базовой пластине подвижно в плоскости пластины механизм переключения,перемещение которого обеспечивает поворот подвижной пластины на острый угол для приведения ее в рабочее положение с расположением шипов вдоль внутреннего торца каблука, согласно заявляемому решению, подвижная пластина выполнена с отверстиями для шипов; механизм переключения выполнен в виде одноплечего рычага; устройство снабжено опорной пластиной, удерживающей шипы на подвижной пластине; при этом опорная пластина выполнена с профилем, обеспечивающим взаимодействие с механизмом переключения и размещение в подвижной пластине. Опорная пластина может иметь язычок для ее фиксации в раскрытом положении, а базовая пластина имеет отверстие для фиксации язычка опорной пластины. При этом механизм переключения имеет наружную часть, выполняющую функцию ручки, и внутреннюю часть, шарнирно соединенную с базовой пластиной и выполненную в виде уголка,конфигурация вертикальной полки которого обеспечивает взаимодействие с опорной пластиной. Шарнирное соединение базовой пластины с подвижной пластиной обеспечивается выполнением последней с профилированными лапками, а базовой пластины - с отверстиями для размещения в них лапок. Опорная пластина может быть шарнирно соединена с базовой пластиной. Причем шарнирное соединение опорной пластины с базовой пластиной выполнено в виде профилированных лапок опорной пластины и отверстий базовой пластины. Заявляемое устройство поясняется чертежами. На фиг. 1 представлен вид снизу в исходном нерабочем положении; на фиг. 2 - вид снизу в нерабочем положении для варианта исполнения по пп.2 и 3 формулы; на фиг. 3 - вид в продольном разрезе в исходном положении; на фиг. 4 - вид в поперечном разрезе в исходном положении; на фиг. 5 - вид снизу в рабочем положении; на фиг. 6 - вид снизу в рабочем положении по пп.2 и 3 формулы; на фиг. 7 - вид в продольном разрезе в рабочем положении; на фиг. 8 - вид устройства в поперечном разрезе в рабочем положении; на фиг. 9-12 - варианты смены шипов, а именно: на фиг. 9 - вид устройства в продольном разрезе при смене шипов,на фиг. 10 - общий вид устройства при смене шипов,на фиг. 11 - вид устройства по пп.2 и 3 формулы в продольном разрезе при смене шипов,на фиг. 12 - общий вид устройства по пп.2 и 3 формулы при смене шипов,на фиг. 13 - взрыв-схема устройства, где позициями обозначены 1 - базовая пластина,2 - подвижная пластина,3 - механизм переключения,4 - опорная пластина,4 а - опорная пластина по пп.2 и 3 формулы,5 - лапки подвижной пластины,6 - внутренний вырез подвижной пластины,7 - лапки опорной пластины по пп.2 и 3 формулы,8 - внешняя часть опорной пластины,9 - язычок опорной пластины,10 - прямоугольные отверстия базовой пластины 1 для размещения лапок 5 и 7,11 - отверстие в базовой пластине для фиксации язычка 9,12 - отверстия для шипов на подвижной пластине 2,13 - наружная часть механизма переключения 3 с функцией ручки,14 - внутренняя часть механизма переключения,15 - плечи опорной пластины,16 - внутренняя часть опорной пластины,17 - лапка механизма переключения,18 - полка базовой пластины,19 - отверстие в базовой пластине для лапки 17 механизма переключения,20 - отвертка как инструмент для разведения подвижной и опорной пластин по пп.2 и 3 формулы. Противоскользящее устройство крепится к подошве обуви любым известным способом, например шурупами, саморезами или винтами, и имеет базовую пластину 1, подвижную пластину 2, механизм переключения 3, опорную пластину 4. Базовая пластина 1 выполнена прямоугольной формы, имеет полку 18, ограничивающую угол поворота механизма переключения 13, имеет прямоугольные отверстия 10, ориентированные в поперечном направлении, для размещения лапок 5 подвижной пластины 2 (и лапок опорной пластины 4). В плоскости базовой пластины выполнено также отверстие для шарнирного соединения с лапкой 17 механизма переключения и отверстие для фиксации язычка 9 опорной пластины. Подвижная пластина 2 выполнена П-образной формы, две вертикальные части которой представляют собой лапки 5 профилированной (ступенчатой) формы, а горизонтальная часть - выполнена с отверстиями 12 для шипов. Лапки и горизонтальная часть образуют внутренний вырез подвижной пластины для размещения в нем опорной пластины. Внутренние контуры лапок 5 и горизонтальной части подвижной пластины сконфигурированы для размещения опорной пластины 4, а именно ее внешней части 8. Конфигурация внутреннего контура лапок 5 и горизонтальной части подвижной пластины 2 соответствует контуру внешней части опорной пластины 4. Базовая 1 и подвижная 2 пластины выполнены шарнирно соединенными. При этом шарнирное соединение базовой и подвижной пластин обеспечивается выполнением подвижной пластины 2 с профилированными лапками 5, а базовой пластины 1 - с пазами 10 для размещения в них лапок 5. Опорная пластина 4 выполнена состоящей из внешней части 8, переходящей в плечи 15 и размещаемой в подвижной пластине 2, и внутренней части, удерживающей шипы на подвижной пластине 2. Опорная пластина выполнена с профилем, обеспечивающим взаимодействие с механизмом переключения 3. Опорная пластина 4 может быть выполнена шарнирно соединенной с базовой пластиной 1. При этом шарнирное соединение опорной пластины 4 с базовой пластиной 1 обеспечивается наличием профилированных лапок 7 у опорной пластины 4 и выполнением пазов 10 базовой пластины 1 с размером,достаточным для размещения в них лапок 7 опорной пластины и одновременно лапок 5 базовой пластины 1. Опорная пластина 4 может быть выполнена шарнирно соединенной с подвижной пластиной 2. При этом шарнирное соединение опорой пластины 4 с подвижной пластиной 2 обеспечивается соответствием конфигурации внешней части 8 опорной пластины 4 с внутренним профилем лапок и горизонтальной части подвижной пластины 2. В этом случае внутренняя часть опорной пластины 4, предназначенная для удержания шипов на подвижной пластине 2, выполнена с язычком 9 для фиксации опорной пластины в раскрытом положении. При этом фиксация язычка 9 обеспечивается наличием дополнительного отверстия 11 базовой пластины. Собранные таким образом пластины образуют подвижное, но неразъемное в пределах рабочего угла раскрытия пластин соединение, позволяющее подвижной пластине, раскрывшись на необходимый угол, автоматически вернуться в исходное положение под воздействием упругих сил подошвы на "короткое плечо" лапок подвижной пластины. Механизм переключения 3 выполнен в виде одноплечего рычага, имеющего наружную часть 13,выполняющую функцию ручки, и внутреннюю часть 14, шарнирно соединенную с базовой пластиной 1. Шарнирное соединение обеспечивается за счет наличия специального отверстия в базовой пластине и наличия лапки 17 фигурной формы на оконечности внутренней части 14 механизма переключения 3. При этом внутренняя часть 14 механизма переключения выполнена в виде уголка, конфигурация вертикальной полки которого обеспечивает взаимодействие с опорной пластиной. Устройство монтируют на подошве таким образом, чтобы внешняя часть механизма переключения была обращена к внутренней стороне обуви и выступала за контуры подошвы с возможностью внешнего воздействия на нее. Устройство может быть установлено на любой литой подошве с заранее сконфигурированными выступами или нишей для размещения противоскользящего устройства. Выполнение шипов сменными с использованием для этой цели обычных шурупов и саморезов дает возможность самостоятельного их подбора и замены по мере износа как под определенную высоту каблука, так и по количеству под конкретный вес человека для лучшего сцепления со скользкой поверхностью. Устройство работает следующим образом. После закрепления устройства на подошве лапки 5 подвижной пластины 2 оказываются прижатыми базовой пластиной 1 к поверхности подошвы, благодаря чему подвижная пластина 2 превращается в подобие двуплечего подпружиненного рычага. Коротким плечом этого рычага служат лапки 5, а длинное плечо несет на себе отверстия 12, в которые вставляются шипы. При этом в исходном положении шипы будут располагаться ниже плоскости выступающего над подошвой каблука. Для приведения устройства в рабочее положение, например, на правой ноге пешеход скользящим движением правой ноги о боковую поверхность задника обуви левой неподвижной ноги перемещает наружную часть 13 механизма переключения 3 в сторону каблука. Шарнирное соединение механизма переключения 3 с базовой пластиной 1 обеспечивает его поворот в плоскости базовой пластины 1. При этом перемещении лапка механизма переключения 3 остается в отверстии базовой пластины, а профилированная деталь внутренней части 14 механизма переключения 3 воздействует на опорную пластину 4, а посредством ее - на подвижную пластину, отжимая ее от базовой пластины 1. Механизм переключения перемещают в крайнее положение к каблуку и отжимает опорную, и вместе с ней - подвижную пластины, в результате чего острая часть шипов поднимается над плоскостью каблука и устройство приводится в рабочее положение. Механизм переключения при этом остается в стабильном положении за счет профиля опорной пластины. Для замены шипов оттягивают внешнюю часть опорной пластины в направлении от базовой пла-3 020491 стины до момента фиксации язычка опорной пластины в отверстии базовой пластины, за счет этого подвижная пластина поднимается на расстояние, достаточное для замены шипов, образуя с опорной пластиной Х-образную конструкцию. С помощью плеч разводят пластины на угол, достаточный для замены шипов. Для закрепления шипов в отверстиях подвижной пластины и приведения устройства в исходное положение достаточно нажать на внешнюю часть опорной пластины. Для замены шипов в варианте по пп.2, 3 формулы отжимают подвижную пластину от опорной путем введения между ними какого-либо подручного инструмента, например отвертки. В результате подвижная пластина поднимается на угол, достаточный для замены шипов. Таким образом, устройство может быть выполнено с шарнирным соединением всех сопрягаемых деталей, а именно базовой и подвижной пластин, базовой и опорной пластин, подвижной и опорной пластин, механизма переключения и базовой пластины. Шарнирное соединение обеспечивается выполнением отверстия одной из деталей, соответствующим конфигурации выступающих частей в другой детали с возможностью ее подвижно-неразъемного размещения в отверстии, а именно отверстий базовой пластины и лапок подвижной пластины; отверстия базовой пластины и лапок опорной пластины; внутреннего контура лапок и горизонтальной части подвижной пластины и контура внешней части опорной пластины. Кроме того, взаимодействие деталей обеспечивается профилем и формой соответствующих деталей, например внешней части опорной пластины, вертикальной полки внутренней части механизма переключения, ступенчатых лапок подвижной пластины. Новизна и оригинальность заявленного решения заключается в передаче функций съемной обоймы подвижной пластине, упрощении механизма переключения, за счет чего обеспечивается надежность и простота в эксплуатации (например, отсутствие необходимости чистки и смазки устройства). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Противоскользящее устройство для обуви, содержащее базовую пластину, шарнирно соединенную с подвижной пластиной, несущей шипы, выполненные съемными; установленный на базовой пластине подвижно в плоскости пластины механизм переключения, перемещение которого обеспечивает поворот подвижной пластины на острый угол для приведения ее в рабочее положение с расположением шипов вдоль внутреннего торца каблука, отличающееся тем, что подвижная пластина выполнена с отверстиями для шипов; механизм переключения выполнен в виде одноплечего рычага; устройство снабжено опорной пластиной, удерживающей шипы на подвижной пластине; при этом опорная пластина выполнена с профилем, обеспечивающим взаимодействие с механизмом переключения и размещение в подвижной пластине. 2. Противоскользящее устройство для обуви по п.1, отличающееся тем, что опорная пластина шарнирно соединена с базовой пластиной. 3. Противоскользящее устройство для обуви по п.2, отличающееся тем, что шарнирное соединение опорной пластины с базовой пластиной выполнено в виде профилированных лапок опорной пластины и отверстий базовой пластины. 4. Противоскользящее устройство для обуви по п.1, отличающееся тем, что механизм переключения имеет наружную часть, выполняющую функцию ручки, и внутреннюю часть, шарнирно соединенную с базовой пластиной и выполненную в виде уголка, конфигурация вертикальной полки которого обеспечивает взаимодействие с опорной пластиной. 5. Противоскользящее устройство для обуви по п.1, отличающееся тем, что шарнирное соединение базовой пластины с подвижной пластиной обеспечивается выполнением последней с профилированными лапками, а базовой пластины - с отверстиями для размещения в них лапок. 6. Противоскользящее устройство для обуви по п.1, отличающееся тем, что опорная пластина имеет язычок для ее фиксации в раскрытом положении, а базовая пластина имеет отверстие для фиксации язычка опорной пластины.
