Закрывающее устройство для бутылок и, в частности, для бутылок с алкогольными напитками или со спиртосодержащими жидкостями, обеспечивающее очевидность несанкционированного открытия бутылки

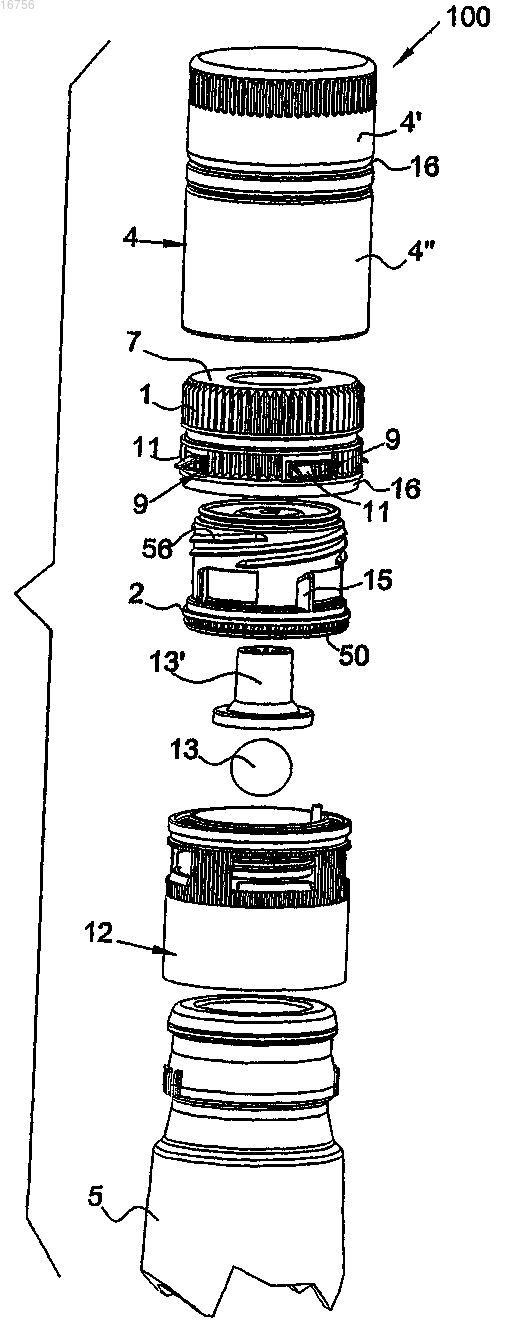

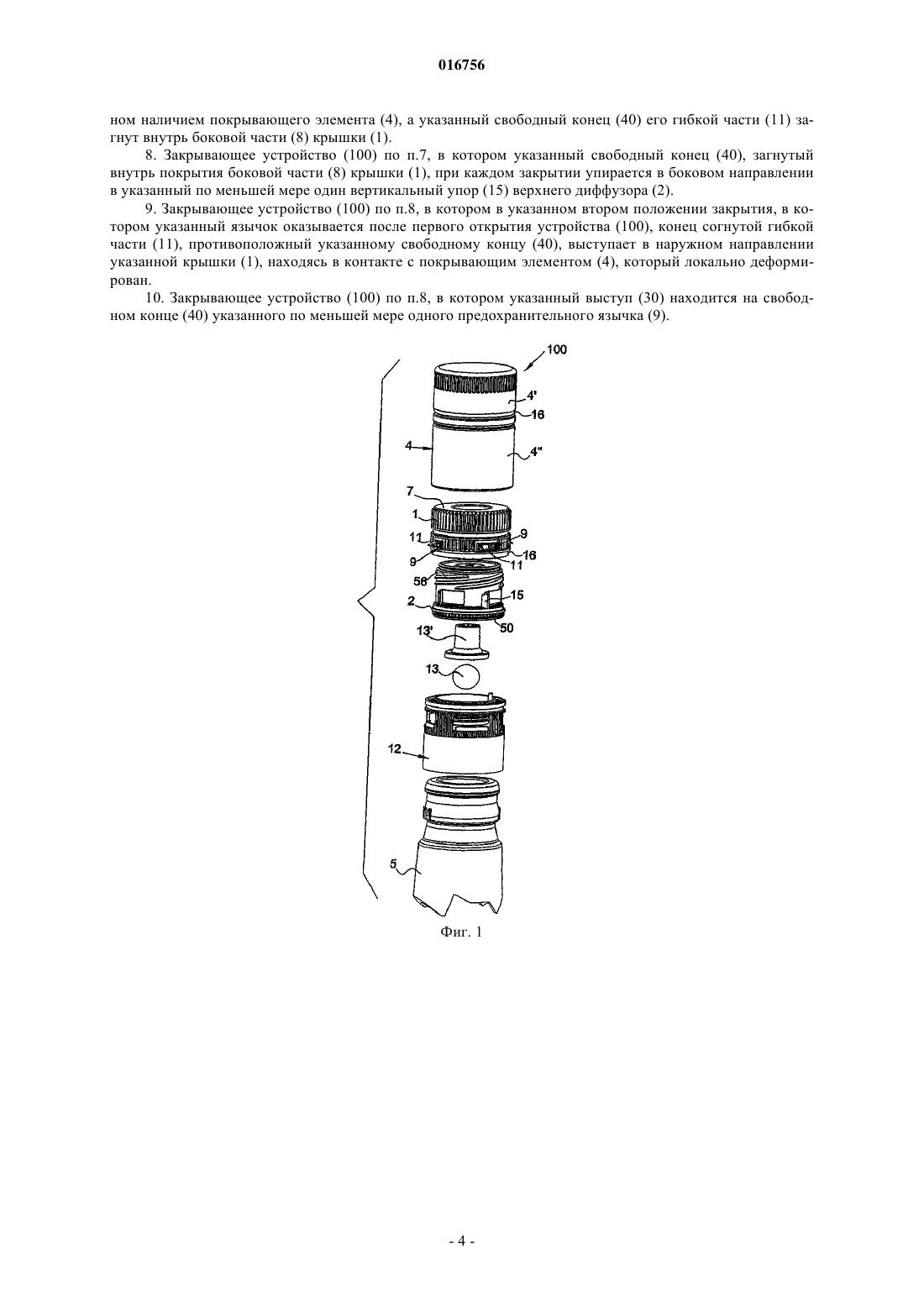

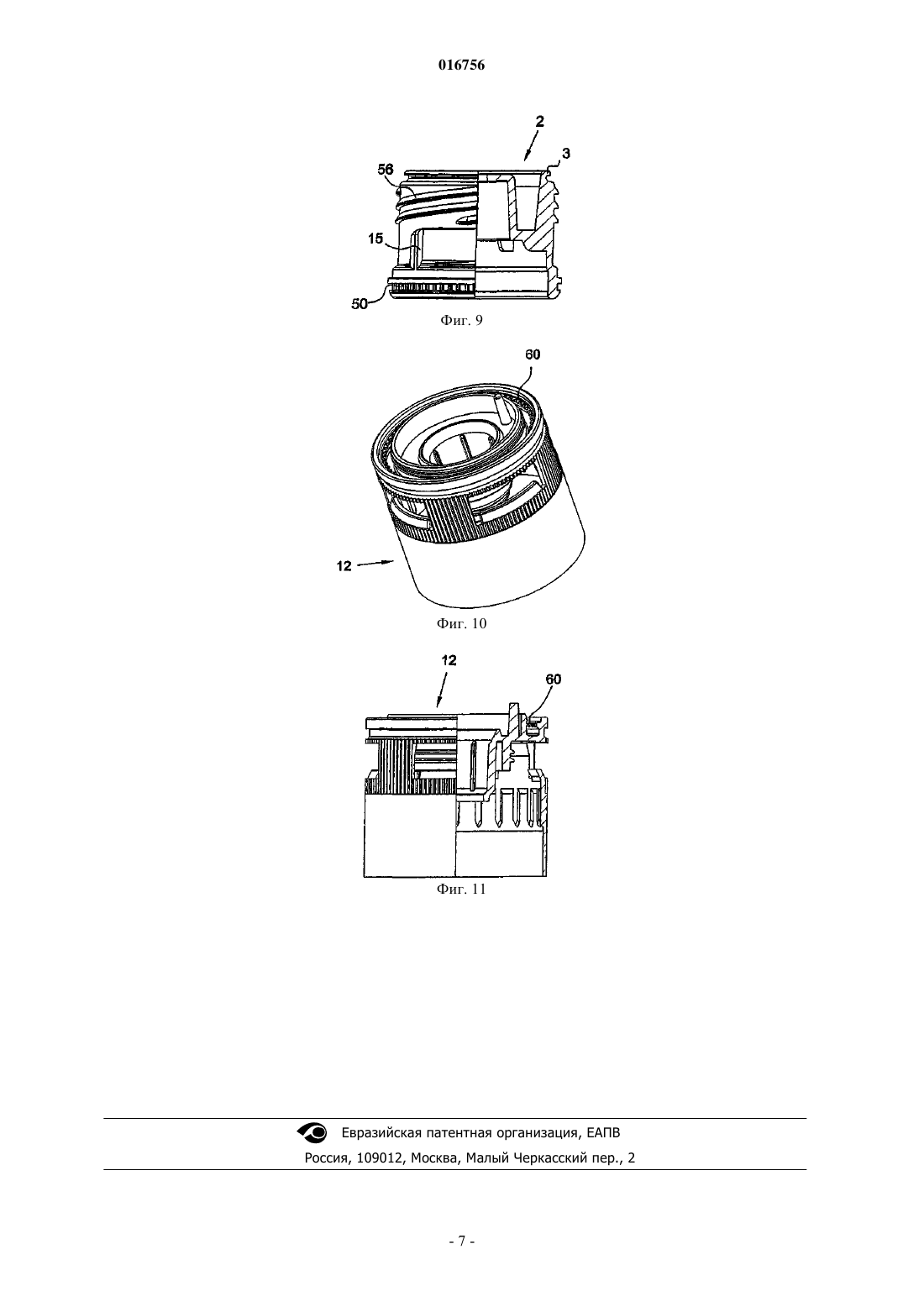

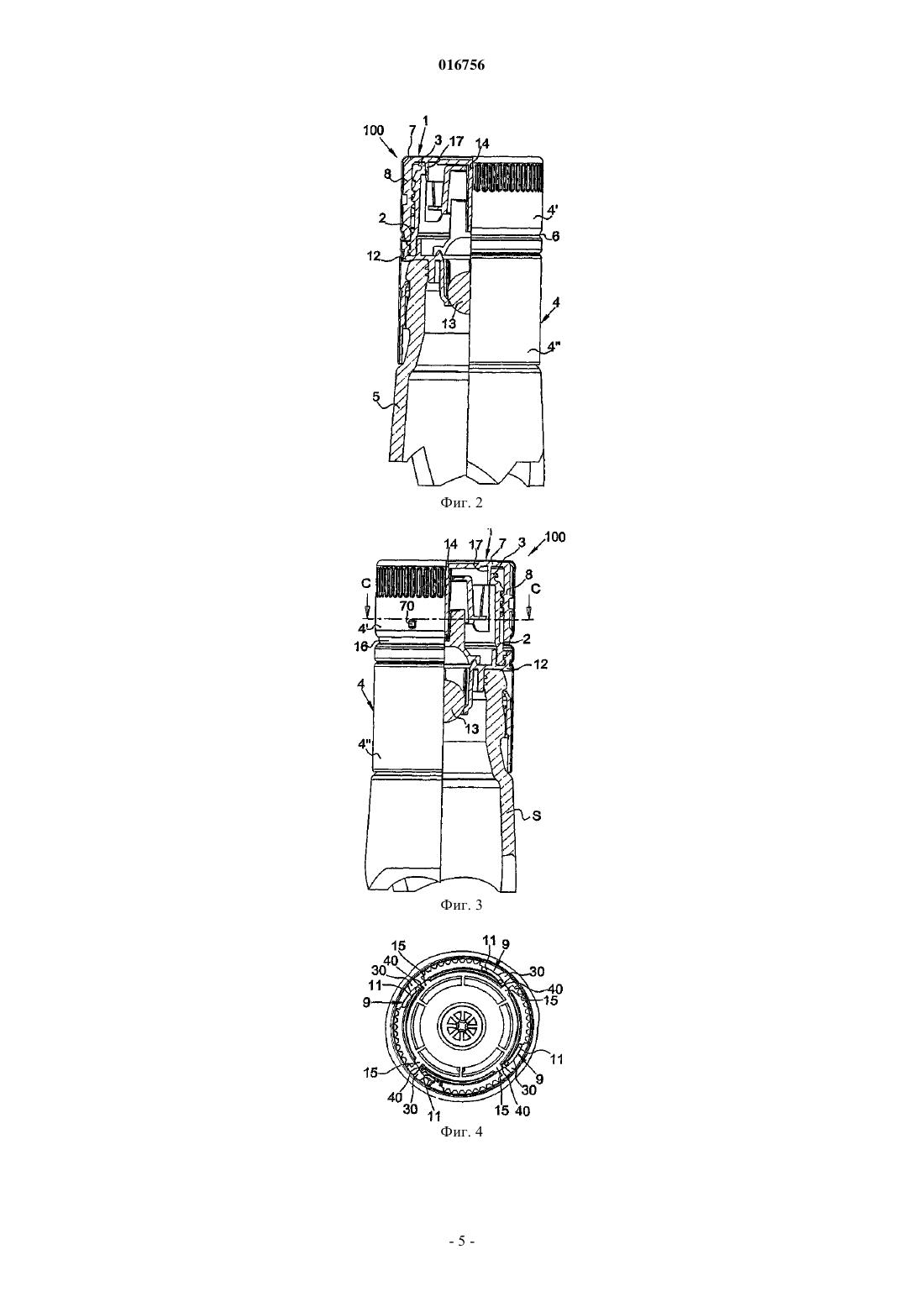

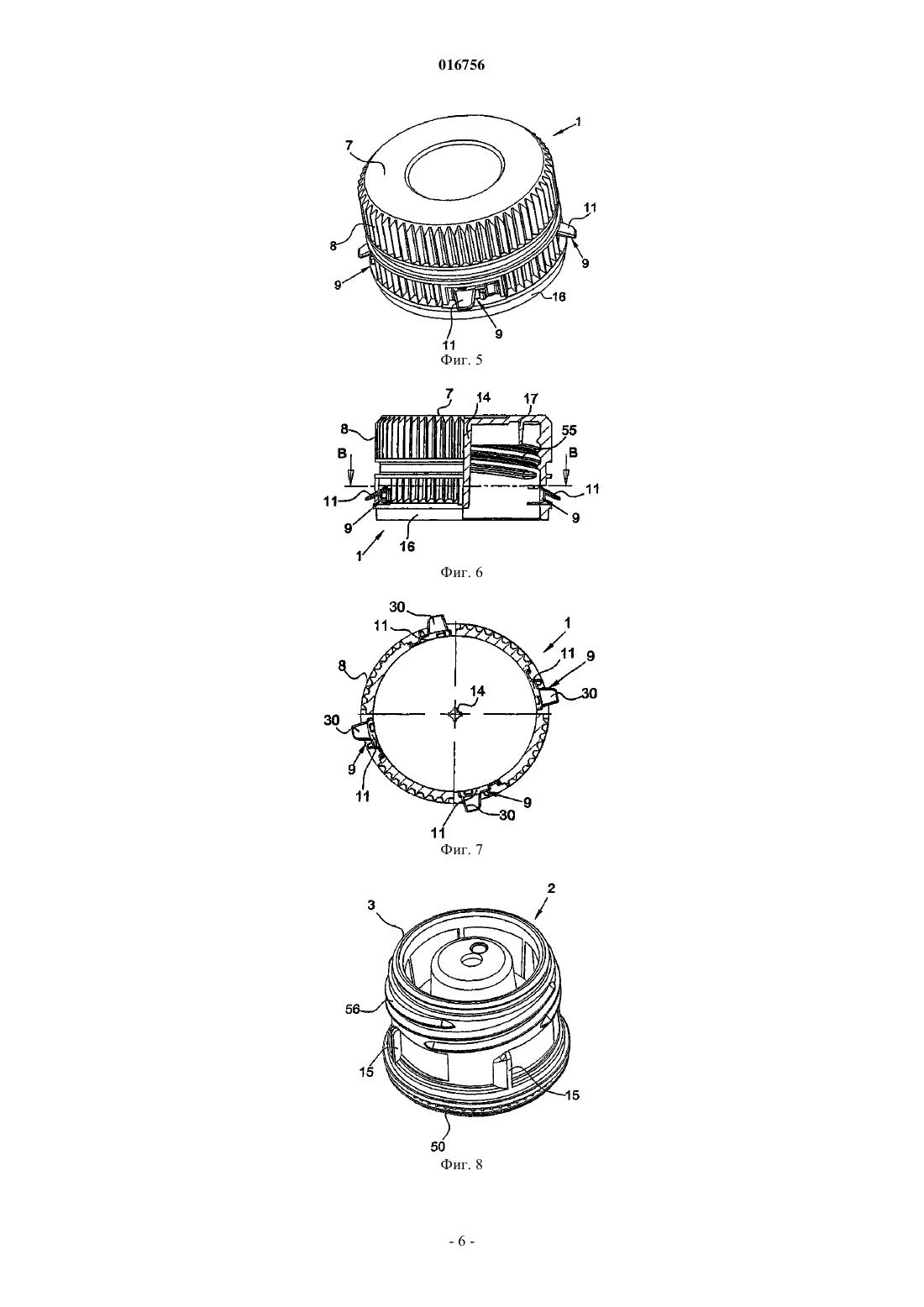

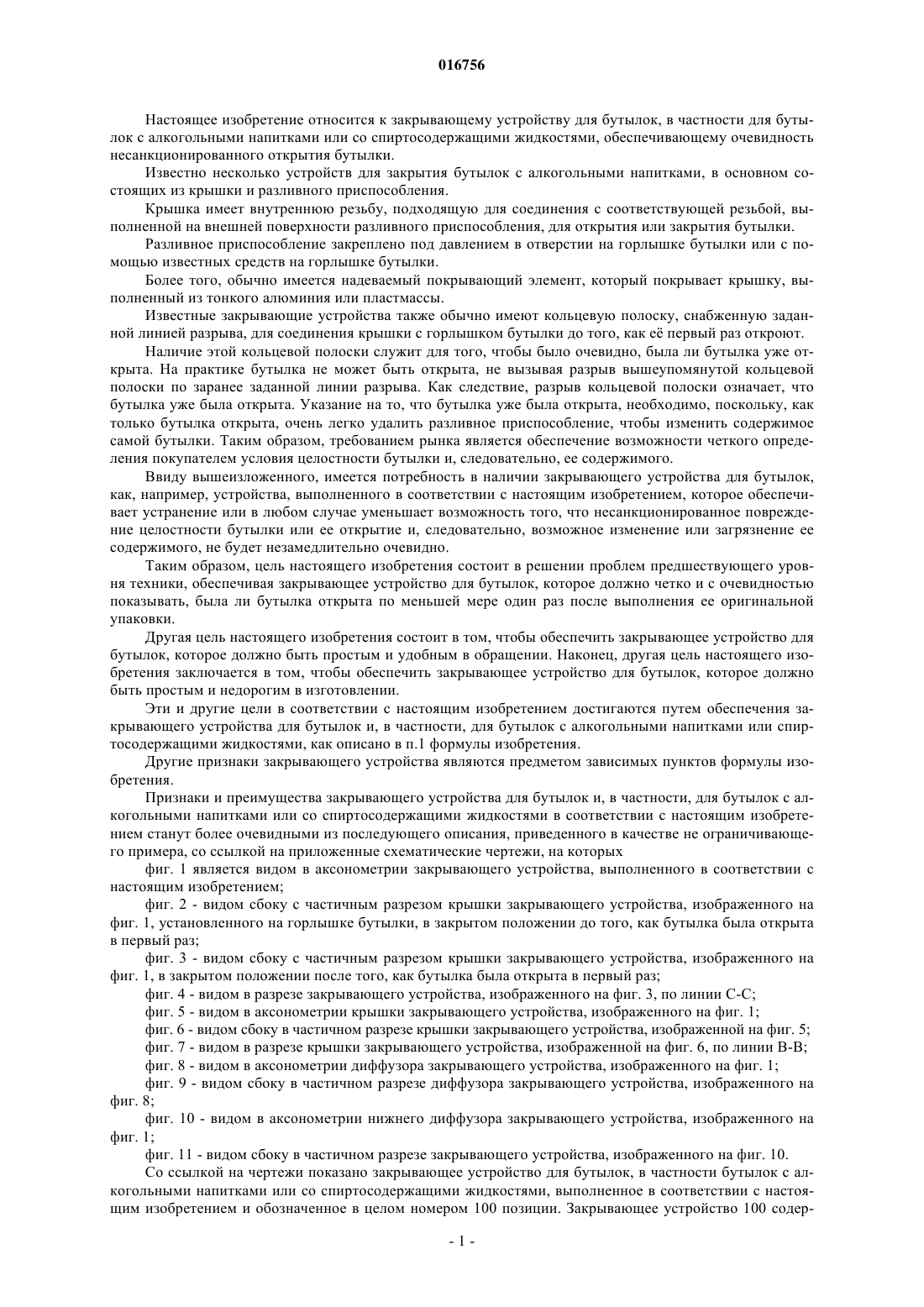

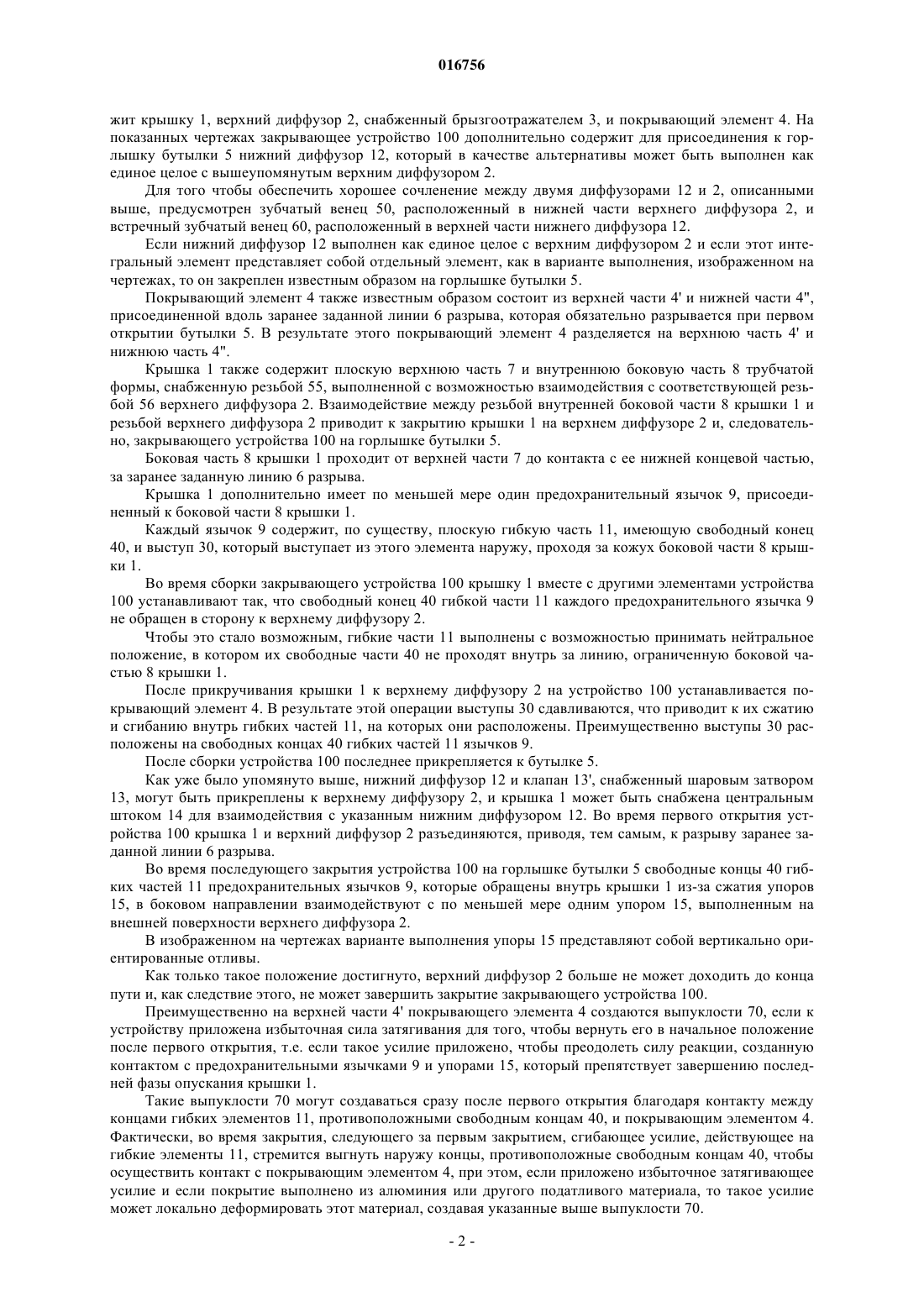

ЗАКРЫВАЮЩЕЕ УСТРОЙСТВО ДЛЯ БУТЫЛОК И, В ЧАСТНОСТИ,ДЛЯ БУТЫЛОК С АЛКОГОЛЬНЫМИ НАПИТКАМИ ИЛИ СО СПИРТОСОДЕРЖАЩИМИ ЖИДКОСТЯМИ, ОБЕСПЕЧИВАЮЩЕЕ ОЧЕВИДНОСТЬ НЕСАНКЦИОНИРОВАННОГО ОТКРЫТИЯ БУТЫЛКИ Закрывающее устройство (100) для бутылок, в частности для бутылок с алкогольными напитками или со спиртосодержащими жидкостями, содержащее крышку (1), состоящую из верхней части(7) и боковой части (8), верхний диффузор (2), выполненный с возможностью присоединения к указанной крышке (1), нижний диффузор (12), выполненный с возможностью присоединения своей верхней частью к верхнему диффузору (2), а своей нижней частью к горлышку бутылки (5), и покрывающий элемент (4), разделенный на верхнюю часть (4') и нижнюю часть (4"), которые соединены друг с другом вдоль заданной линии (6) разрыва, причем крышка (1) содержит по меньшей мере один предохранительный язычок (9), присоединенный к указанной боковой части (8) крышки (1) и выполненный с возможностью принятия первого положения при сборке указанного закрывающего устройства (100), в котором он не препятствует соединению между крышкой(1) и верхним диффузором (2), и второго, предохранительного, положения, в котором язычок оказывается после первого открытия указанного устройства (100) и находится во взаимодействии по меньшей мере с одним упором (15) верхнего диффузора (2), предотвращая полное повторное закрытие указанного устройства (100) на бутылке (5). 016756 Настоящее изобретение относится к закрывающему устройству для бутылок, в частности для бутылок с алкогольными напитками или со спиртосодержащими жидкостями, обеспечивающему очевидность несанкционированного открытия бутылки. Известно несколько устройств для закрытия бутылок с алкогольными напитками, в основном состоящих из крышки и разливного приспособления. Крышка имеет внутреннюю резьбу, подходящую для соединения с соответствующей резьбой, выполненной на внешней поверхности разливного приспособления, для открытия или закрытия бутылки. Разливное приспособление закреплено под давлением в отверстии на горлышке бутылки или с помощью известных средств на горлышке бутылки. Более того, обычно имеется надеваемый покрывающий элемент, который покрывает крышку, выполненный из тонкого алюминия или пластмассы. Известные закрывающие устройства также обычно имеют кольцевую полоску, снабженную заданной линией разрыва, для соединения крышки с горлышком бутылки до того, как е первый раз откроют. Наличие этой кольцевой полоски служит для того, чтобы было очевидно, была ли бутылка уже открыта. На практике бутылка не может быть открыта, не вызывая разрыв вышеупомянутой кольцевой полоски по заранее заданной линии разрыва. Как следствие, разрыв кольцевой полоски означает, что бутылка уже была открыта. Указание на то, что бутылка уже была открыта, необходимо, поскольку, как только бутылка открыта, очень легко удалить разливное приспособление, чтобы изменить содержимое самой бутылки. Таким образом, требованием рынка является обеспечение возможности четкого определения покупателем условия целостности бутылки и, следовательно, ее содержимого. Ввиду вышеизложенного, имеется потребность в наличии закрывающего устройства для бутылок,как, например, устройства, выполненного в соответствии с настоящим изобретением, которое обеспечивает устранение или в любом случае уменьшает возможность того, что несанкционированное повреждение целостности бутылки или ее открытие и, следовательно, возможное изменение или загрязнение ее содержимого, не будет незамедлительно очевидно. Таким образом, цель настоящего изобретения состоит в решении проблем предшествующего уровня техники, обеспечивая закрывающее устройство для бутылок, которое должно четко и с очевидностью показывать, была ли бутылка открыта по меньшей мере один раз после выполнения ее оригинальной упаковки. Другая цель настоящего изобретения состоит в том, чтобы обеспечить закрывающее устройство для бутылок, которое должно быть простым и удобным в обращении. Наконец, другая цель настоящего изобретения заключается в том, чтобы обеспечить закрывающее устройство для бутылок, которое должно быть простым и недорогим в изготовлении. Эти и другие цели в соответствии с настоящим изобретением достигаются путем обеспечения закрывающего устройства для бутылок и, в частности, для бутылок с алкогольными напитками или спиртосодержащими жидкостями, как описано в п.1 формулы изобретения. Другие признаки закрывающего устройства являются предметом зависимых пунктов формулы изобретения. Признаки и преимущества закрывающего устройства для бутылок и, в частности, для бутылок с алкогольными напитками или со спиртосодержащими жидкостями в соответствии с настоящим изобретением станут более очевидными из последующего описания, приведенного в качестве не ограничивающего примера, со ссылкой на приложенные схематические чертежи, на которых фиг. 1 является видом в аксонометрии закрывающего устройства, выполненного в соответствии с настоящим изобретением; фиг. 2 - видом сбоку с частичным разрезом крышки закрывающего устройства, изображенного на фиг. 1, установленного на горлышке бутылки, в закрытом положении до того, как бутылка была открыта в первый раз; фиг. 3 - видом сбоку с частичным разрезом крышки закрывающего устройства, изображенного на фиг. 1, в закрытом положении после того, как бутылка была открыта в первый раз; фиг. 4 - видом в разрезе закрывающего устройства, изображенного на фиг. 3, по линии С-С; фиг. 5 - видом в аксонометрии крышки закрывающего устройства, изображенного на фиг. 1; фиг. 6 - видом сбоку в частичном разрезе крышки закрывающего устройства, изображенной на фиг. 5; фиг. 7 - видом в разрезе крышки закрывающего устройства, изображенной на фиг. 6, по линии В-В; фиг. 8 - видом в аксонометрии диффузора закрывающего устройства, изображенного на фиг. 1; фиг. 9 - видом сбоку в частичном разрезе диффузора закрывающего устройства, изображенного на фиг. 8; фиг. 10 - видом в аксонометрии нижнего диффузора закрывающего устройства, изображенного на фиг. 1; фиг. 11 - видом сбоку в частичном разрезе закрывающего устройства, изображенного на фиг. 10. Со ссылкой на чертежи показано закрывающее устройство для бутылок, в частности бутылок с алкогольными напитками или со спиртосодержащими жидкостями, выполненное в соответствии с настоящим изобретением и обозначенное в целом номером 100 позиции. Закрывающее устройство 100 содер-1 016756 жит крышку 1, верхний диффузор 2, снабженный брызгоотражателем 3, и покрывающий элемент 4. На показанных чертежах закрывающее устройство 100 дополнительно содержит для присоединения к горлышку бутылки 5 нижний диффузор 12, который в качестве альтернативы может быть выполнен как единое целое с вышеупомянутым верхним диффузором 2. Для того чтобы обеспечить хорошее сочленение между двумя диффузорами 12 и 2, описанными выше, предусмотрен зубчатый венец 50, расположенный в нижней части верхнего диффузора 2, и встречный зубчатый венец 60, расположенный в верхней части нижнего диффузора 12. Если нижний диффузор 12 выполнен как единое целое с верхним диффузором 2 и если этот интегральный элемент представляет собой отдельный элемент, как в варианте выполнения, изображенном на чертежах, то он закреплен известным образом на горлышке бутылки 5. Покрывающий элемент 4 также известным образом состоит из верхней части 4' и нижней части 4",присоединенной вдоль заранее заданной линии 6 разрыва, которая обязательно разрывается при первом открытии бутылки 5. В результате этого покрывающий элемент 4 разделяется на верхнюю часть 4' и нижнюю часть 4". Крышка 1 также содержит плоскую верхнюю часть 7 и внутреннюю боковую часть 8 трубчатой формы, снабженную резьбой 55, выполненной с возможностью взаимодействия с соответствующей резьбой 56 верхнего диффузора 2. Взаимодействие между резьбой внутренней боковой части 8 крышки 1 и резьбой верхнего диффузора 2 приводит к закрытию крышки 1 на верхнем диффузоре 2 и, следовательно, закрывающего устройства 100 на горлышке бутылки 5. Боковая часть 8 крышки 1 проходит от верхней части 7 до контакта с ее нижней концевой частью,за заранее заданную линию 6 разрыва. Крышка 1 дополнительно имеет по меньшей мере один предохранительный язычок 9, присоединенный к боковой части 8 крышки 1. Каждый язычок 9 содержит, по существу, плоскую гибкую часть 11, имеющую свободный конец 40, и выступ 30, который выступает из этого элемента наружу, проходя за кожух боковой части 8 крышки 1. Во время сборки закрывающего устройства 100 крышку 1 вместе с другими элементами устройства 100 устанавливают так, что свободный конец 40 гибкой части 11 каждого предохранительного язычка 9 не обращен в сторону к верхнему диффузору 2. Чтобы это стало возможным, гибкие части 11 выполнены с возможностью принимать нейтральное положение, в котором их свободные части 40 не проходят внутрь за линию, ограниченную боковой частью 8 крышки 1. После прикручивания крышки 1 к верхнему диффузору 2 на устройство 100 устанавливается покрывающий элемент 4. В результате этой операции выступы 30 сдавливаются, что приводит к их сжатию и сгибанию внутрь гибких частей 11, на которых они расположены. Преимущественно выступы 30 расположены на свободных концах 40 гибких частей 11 язычков 9. После сборки устройства 100 последнее прикрепляется к бутылке 5. Как уже было упомянуто выше, нижний диффузор 12 и клапан 13', снабженный шаровым затвором 13, могут быть прикреплены к верхнему диффузору 2, и крышка 1 может быть снабжена центральным штоком 14 для взаимодействия с указанным нижним диффузором 12. Во время первого открытия устройства 100 крышка 1 и верхний диффузор 2 разъединяются, приводя, тем самым, к разрыву заранее заданной линии 6 разрыва. Во время последующего закрытия устройства 100 на горлышке бутылки 5 свободные концы 40 гибких частей 11 предохранительных язычков 9, которые обращены внутрь крышки 1 из-за сжатия упоров 15, в боковом направлении взаимодействуют с по меньшей мере одним упором 15, выполненным на внешней поверхности верхнего диффузора 2. В изображенном на чертежах варианте выполнения упоры 15 представляют собой вертикально ориентированные отливы. Как только такое положение достигнуто, верхний диффузор 2 больше не может доходить до конца пути и, как следствие этого, не может завершить закрытие закрывающего устройства 100. Преимущественно на верхней части 4' покрывающего элемента 4 создаются выпуклости 70, если к устройству приложена избыточная сила затягивания для того, чтобы вернуть его в начальное положение после первого открытия, т.е. если такое усилие приложено, чтобы преодолеть силу реакции, созданную контактом с предохранительными язычками 9 и упорами 15, который препятствует завершению последней фазы опускания крышки 1. Такие выпуклости 70 могут создаваться сразу после первого открытия благодаря контакту между концами гибких элементов 11, противоположными свободным концам 40, и покрывающим элементом 4. Фактически, во время закрытия, следующего за первым закрытием, сгибающее усилие, действующее на гибкие элементы 11, стремится выгнуть наружу концы, противоположные свободным концам 40, чтобы осуществить контакт с покрывающим элементом 4, при этом, если приложено избыточное затягивающее усилие и если покрытие выполнено из алюминия или другого податливого материала, то такое усилие может локально деформировать этот материал, создавая указанные выше выпуклости 70.-2 016756 Другими словами, сгибание предохранительных язычков 9 вовнутрь во время повторного закрытия крышки 1 препятствует примыканию брызгоотражателя 3 к верхней части 7 крышки 1, как это имело место перед открытием. В этом состоянии верхняя часть 4' покрывающего элемента 4 остается отдельной по отношению к нижней части 4", демонстрируя для пользователя нижнюю концевую часть 16 боковой части 8 крышки 1 и, следовательно, показывая, что первое открытие бутылки 5 уже было произведено. В соответствии с преимущественным аспектом настоящего изобретения факт произошедшего открытия может быть сделан еще более очевидным путем выполнения нижней концевой части 16 боковой части 8 крышки 1 с цветом, контрастирующим с цветом покрывающего элемента 4. Следует понимать,что тот факт, что верхний диффузор 2 не достигает своей верхней точки пути, никоим образом не влияет на закрытие закрывающего устройства 100 в том, что касается его герметизации по отношению к содержимому бутылки 5. Фактически, на верхней части 7 крышки 1 предусмотрен цилиндрический выступ 17,находящийся своей наружной поверхностью в контакте с внутренней стенкой верхнего диффузора 2, как в закрытом положении до того, как произошло первое открытие бутылки 5, так и в закрытом положении после того, как произошло первое открытие бутылки 5, хотя и на более короткое расстояние. Признаки устройства, выполненного в соответствии с настоящим изобретением, а также связанные с ними преимущества становятся ясными из приведенного выше описания, при этом среди этих преимуществ следует отметить невозможность открытия бутылки без того, чтобы это не стало очевидным; понятный принцип действия; простоту конструкции; сравнительно низкие производственные затраты. Наконец, ясно, что устройство для закрытия бутылок, в частности бутылок с алкогольными напитками или со спиртосодержащими жидкостями, выполненное таким образом, может быть изменено и модифицировано, более того, все детали могут быть заменены технически эквивалентными элементами. На практике используемые материалы, как и размеры, могут быть любыми в соответствии с техническими требованиями. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Закрывающее устройство (100) для бутылок, содержащее крышку (1), имеющую верхнюю часть(7) и боковую часть (8), верхний диффузор (2), выполненный с возможностью присоединения к указанной крышке (1), нижний диффузор (12), выполненный с возможностью присоединения своей верхней частью к верхнему диффузору (2), а своей нижней частью к горлышку бутылки (5), и покрывающий элемент (4), разделенный на верхнюю часть (4') и нижнюю часть (4"), которые соединены друг с другом вдоль заданной линии (6) разрыва, причем крышка (1) имеет по меньшей мере один предохранительный язычок (9), присоединенный к указанной боковой части (8) крышки (1) и выполненный с возможностью принятия первого положения при сборке указанного закрывающего устройства (100), в котором указанный по меньшей мере один предохранительный язычок (9) не препятствует соединению между крышкой(1) и верхним диффузором (2), и второго, предохранительного, положения, в котором язычок оказывается после первого открытия указанного устройства (100) и находится во взаимодействии по меньшей мере с одним упором (15) верхнего диффузора (2), предотвращая полное повторное закрытие указанного устройства (100) на бутылке (5), при этом указанный по меньшей мере один предохранительный язычок (9) при нахождении в указанном втором положении закрытия, в котором он оказывается после первого открытия устройства (100), взаимодействует с верхним диффузором (2), предотвращая полное покрытие боковой части (8) крышки (1) покрывающим элементом (4), оставляя ее нижнюю часть (16) открытой для обозрения. 2. Закрывающее устройство (100) по п.1, в котором нижний диффузор (12) содержит средство (60) соединения, выполненное с возможностью присоединения к средству (50) соединения верхнего диффузора (2) для прочного соединения этих диффузоров (2, 12) друг с другом. 3. Закрывающее устройство (100) по п.2, в котором средство (50) соединения верхнего диффузора(2) и средство (60) соединения нижнего диффузора (12) представляют собой два зубчатых венца. 4. Закрывающее устройство (100) по п.1, в котором нижний диффузор (12) выполнен за одно целое с верхним диффузором (2). 5. Закрывающее устройство (100) по п.1, в котором боковая часть (8) крышки (1) выполнена из материала с контрастирующим цветом по сравнению с цветом покрывающего элемента (4). 6. Закрывающее устройство (100) по п.1, в котором указанный по меньшей мере один предохранительный язычок (9) имеет, по существу, плоскую гибкую часть (11), имеющую свободный конец (40), и выступ (30), который выступает в наружном направлении от указанной крышки (1), выходя за пределы покрытия указанной боковой части (8). 7. Закрывающее устройство (100) по п.6, в котором указанный выступ (30) указанного по меньшей мере одного предохранительного язычка (9) перед завершением сборки закрывающего устройства (100) находится в нейтральном положении, а после завершения сборки находится в состоянии сжатия, вызван-3 016756 ном наличием покрывающего элемента (4), а указанный свободный конец (40) его гибкой части (11) загнут внутрь боковой части (8) крышки (1). 8. Закрывающее устройство (100) по п.7, в котором указанный свободный конец (40), загнутый внутрь покрытия боковой части (8) крышки (1), при каждом закрытии упирается в боковом направлении в указанный по меньшей мере один вертикальный упор (15) верхнего диффузора (2). 9. Закрывающее устройство (100) по п.8, в котором в указанном втором положении закрытия, в котором указанный язычок оказывается после первого открытия устройства (100), конец согнутой гибкой части (11), противоположный указанному свободному концу (40), выступает в наружном направлении указанной крышки (1), находясь в контакте с покрывающим элементом (4), который локально деформирован. 10. Закрывающее устройство (100) по п.8, в котором указанный выступ (30) находится на свободном конце (40) указанного по меньшей мере одного предохранительного язычка (9).
