Способ получения подгузника типа трусов одноразового использования

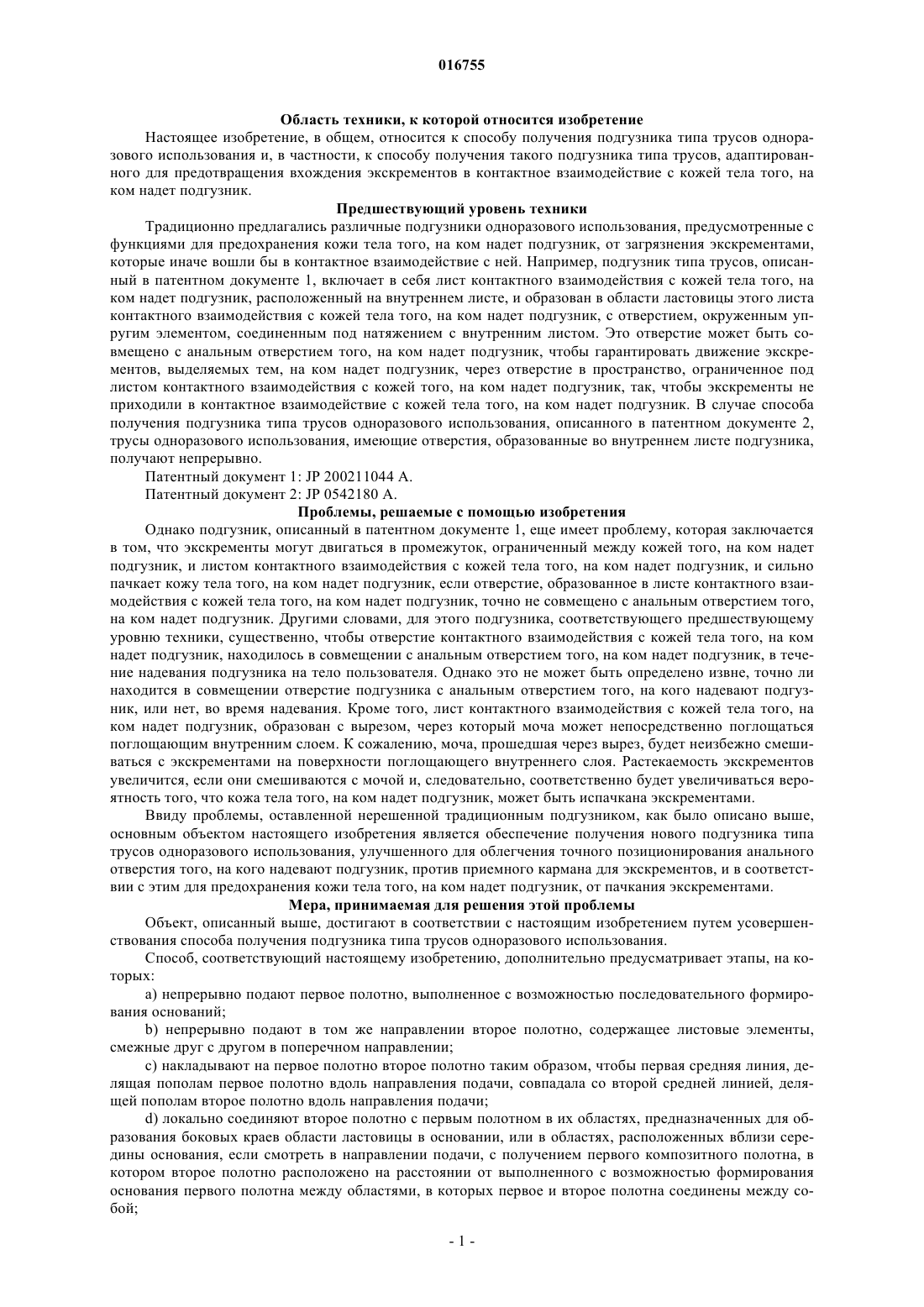

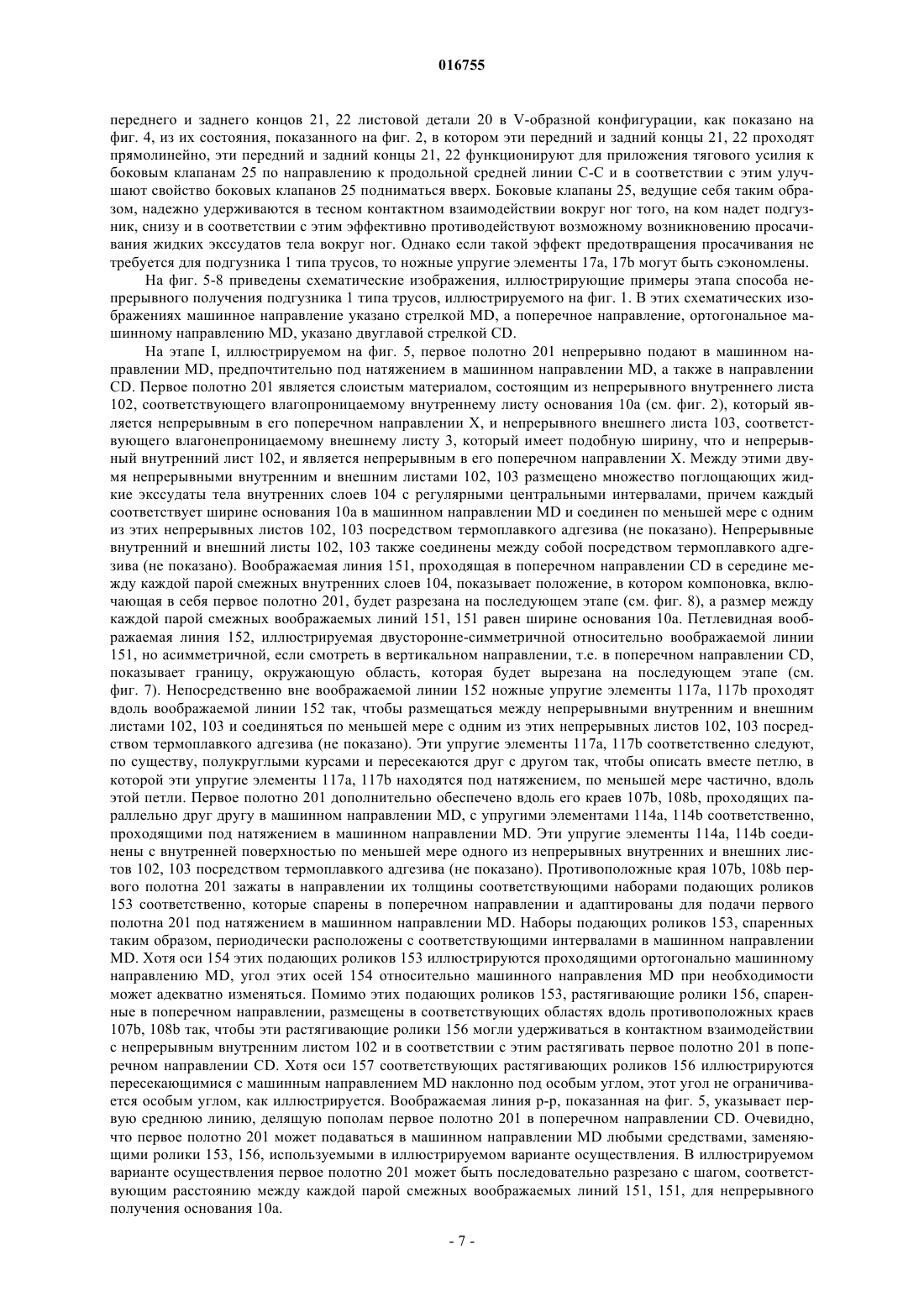

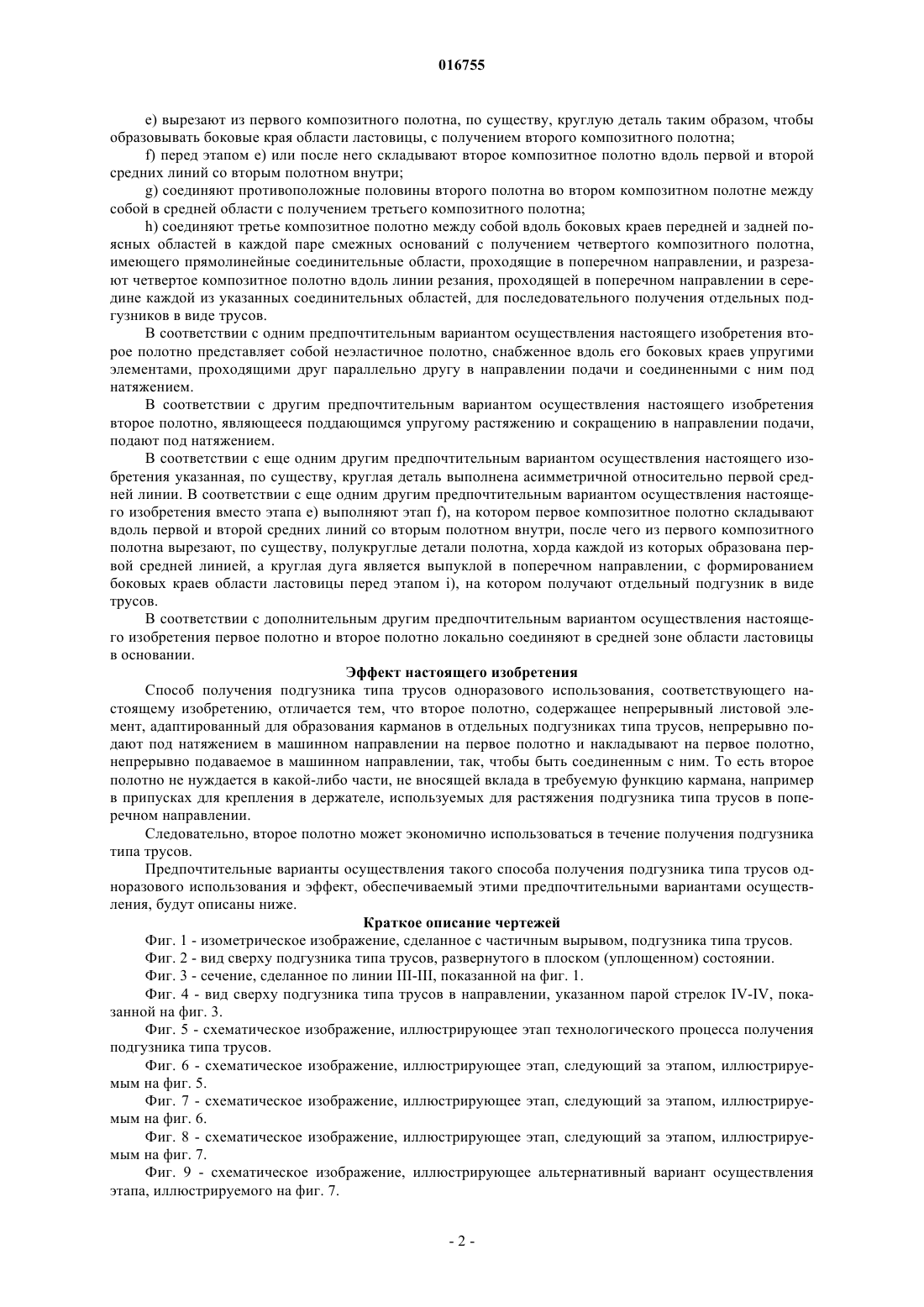

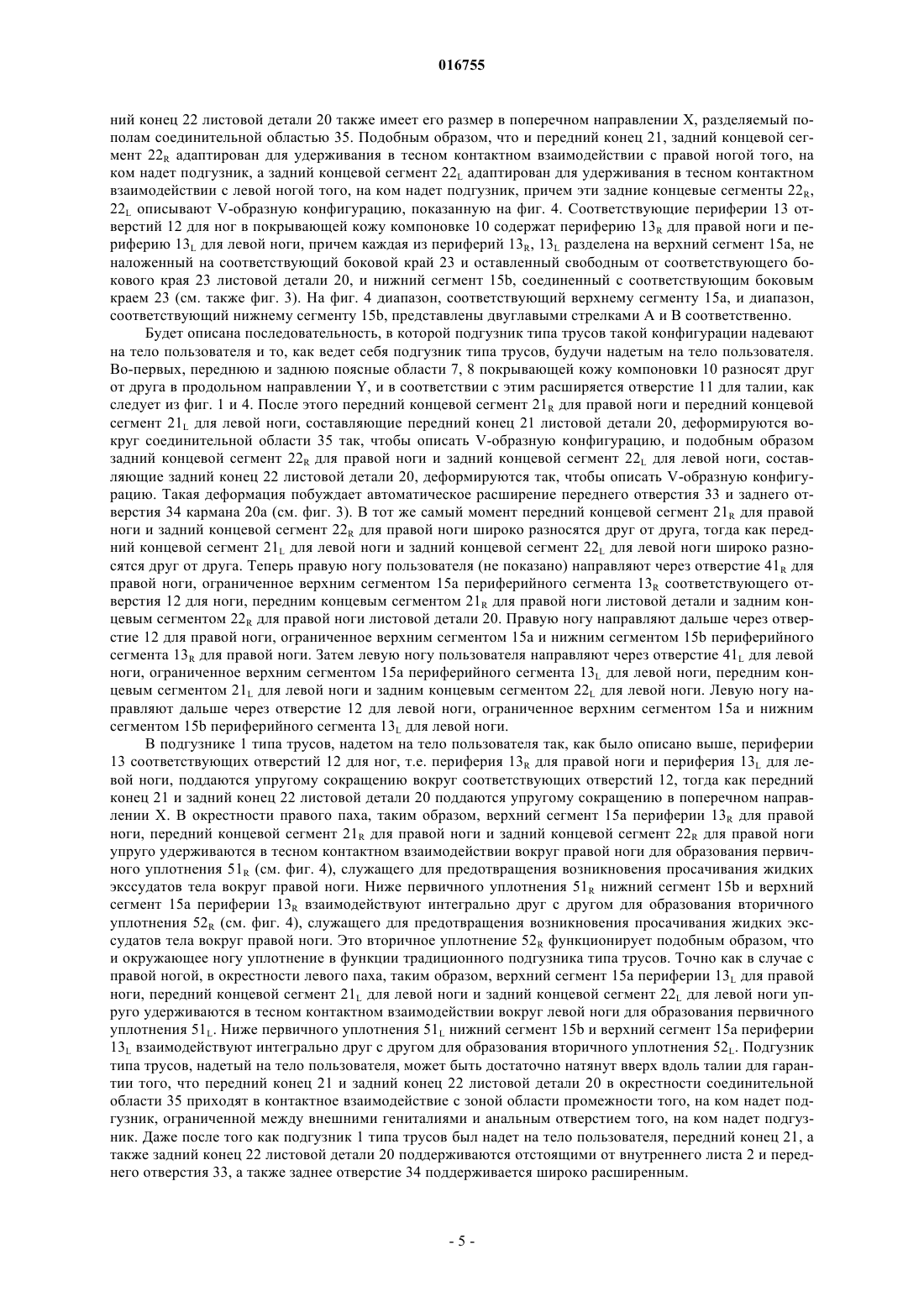

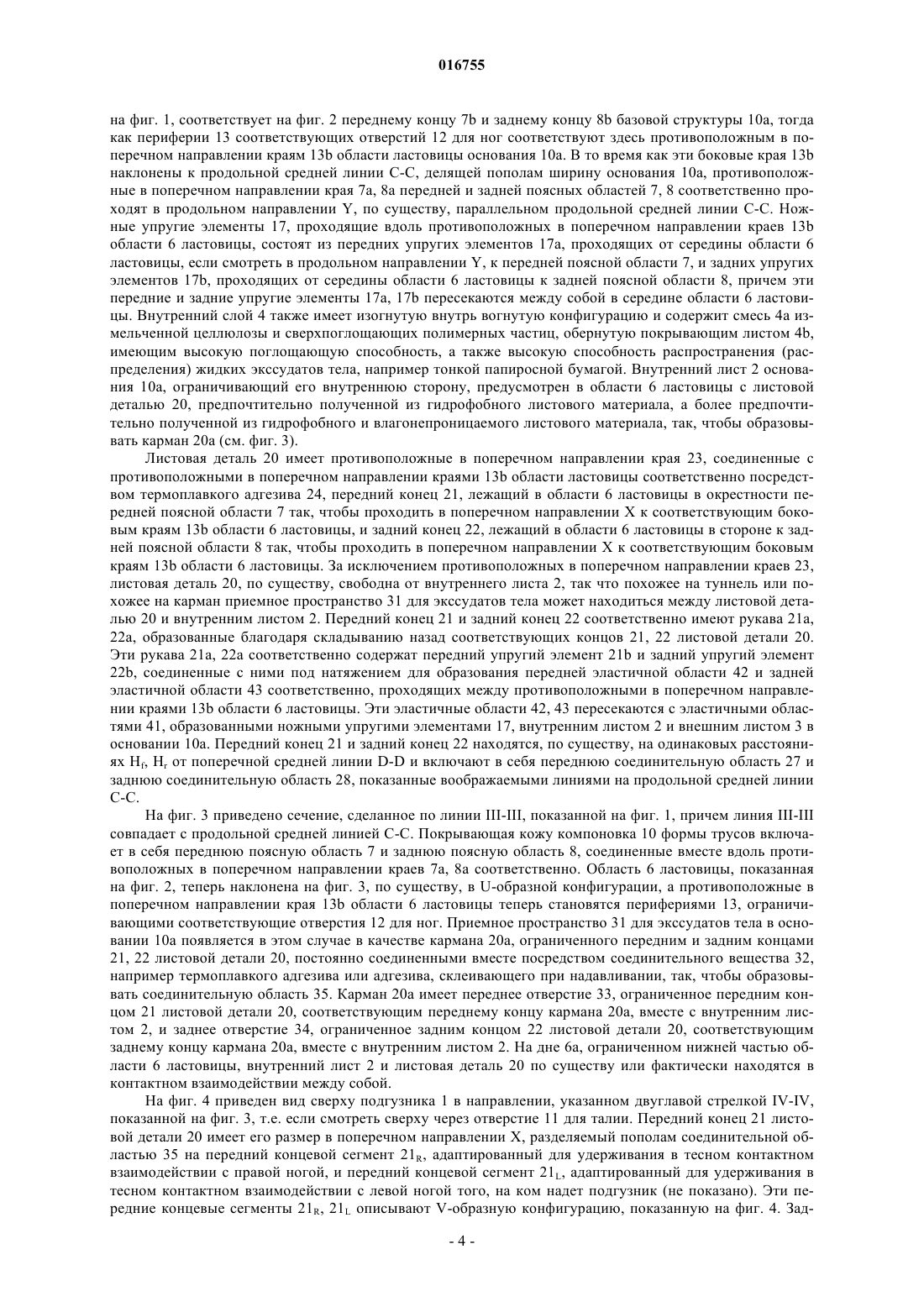

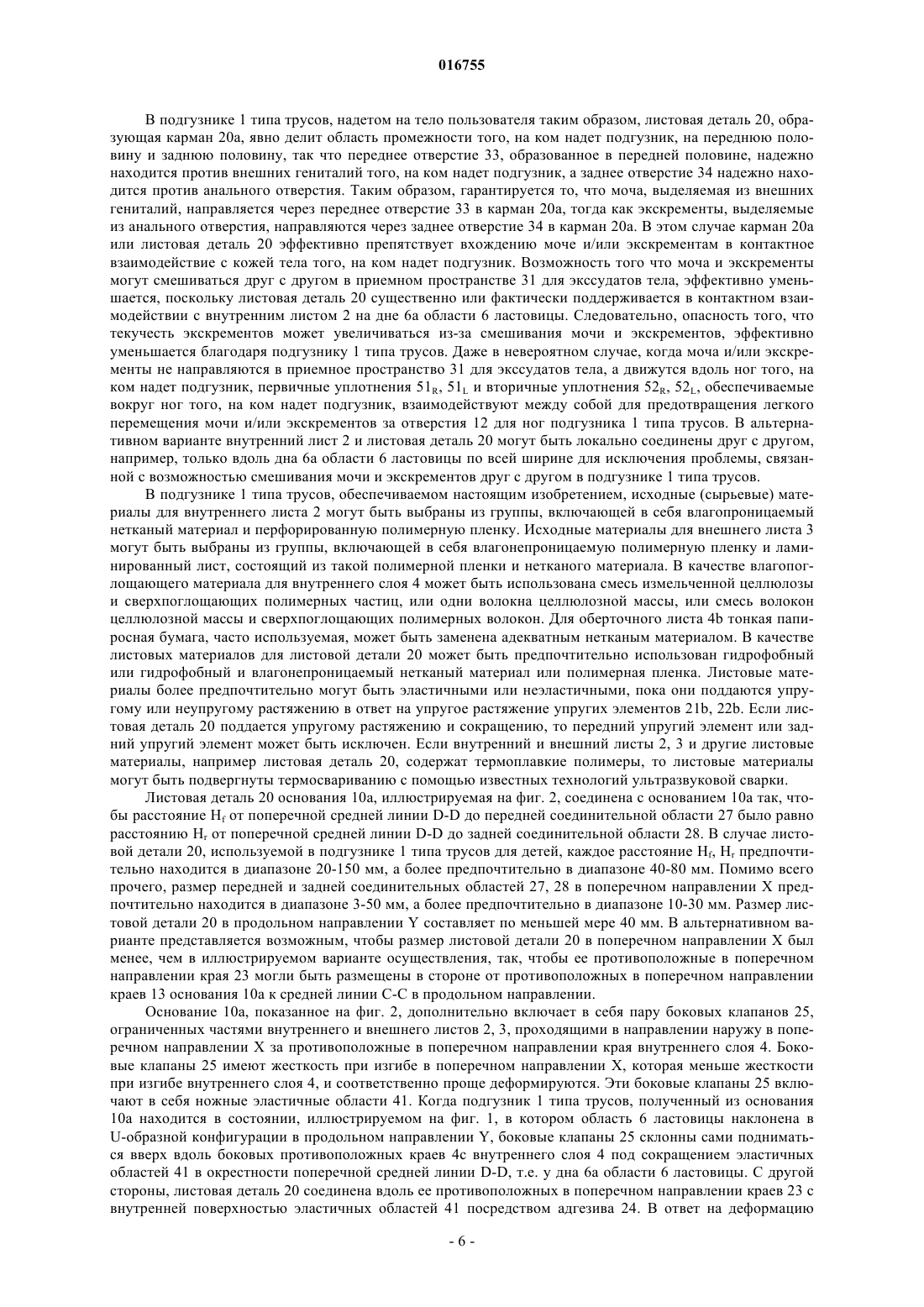

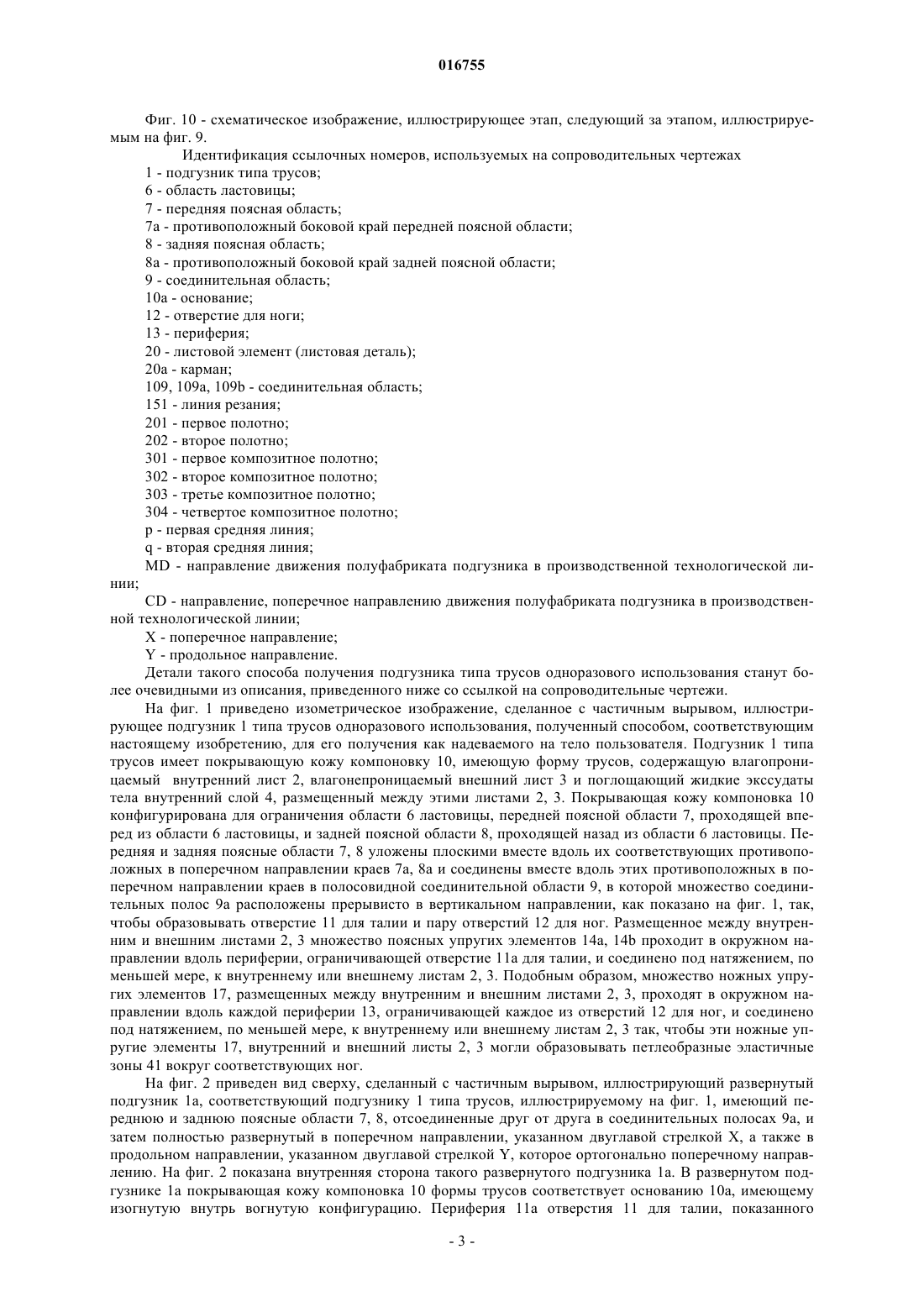

СПОСОБ ПОЛУЧЕНИЯ ПОДГУЗНИКА ТИПА ТРУСОВ ОДНОРАЗОВОГО ИСПОЛЬЗОВАНИЯ Настоящее изобретение обеспечивает способ непрерывного получения подгузника в виде трусов одноразового использования, имеющего приемный карман для экссудатов тела, адаптированный для простого совмещения с внешними гениталиями и анальным отверстием того, на кого надевают подгузник. Первое полотно 201, содержащее основание, непрерывно размещенное в его поперечном направлении, непрерывно подают в направлении подачи, причем каждое из оснований содержит область ластовицы, переднюю поясную область и заднюю поясную область. Второе полотно 202, содержащее листовые элементы, непрерывно размещенные в его поперечном направлении, непрерывно подают на первое полотно 201, причем каждый из листовых элементов предназначен для соединения с внутренней поверхностью соответствующего основания в его области ластовицы и в соответствии с этим для образования приемного кармана для экссудатов тела. Первое полотно 201 и второе полотно 202 соединяют между собой вдоль областей, предназначенных для ограничения противоположных боковых краев области ластовицы в основании, для получения первого композитного полотна 301. Из первого композитного полотна 301 вырезают, по существу, круглую деталь для получения второго композитного полотна. Второе композитное полотно складывают пополам и половины второго полотна 202, обращенные друг к другу, локально соединяют в средней области каждого основания посредством соединительного вещества 132 для получения третьего композитного полотна. Третье композитное полотно обеспечивают на обеих сторонах от линии 151 резания, проходящей в поперечном направлении CD,соединительными областями, проходящими вдоль линии 151 резания, для получения четвертого композитного полотна, наконец, четвертое композитное полотно режут вдоль линии 151 резания для получения отдельных подгузников в виде трусов. 016755 Область техники, к которой относится изобретение Настоящее изобретение, в общем, относится к способу получения подгузника типа трусов одноразового использования и, в частности, к способу получения такого подгузника типа трусов, адаптированного для предотвращения вхождения экскрементов в контактное взаимодействие с кожей тела того, на ком надет подгузник. Предшествующий уровень техники Традиционно предлагались различные подгузники одноразового использования, предусмотренные с функциями для предохранения кожи тела того, на ком надет подгузник, от загрязнения экскрементами,которые иначе вошли бы в контактное взаимодействие с ней. Например, подгузник типа трусов, описанный в патентном документе 1, включает в себя лист контактного взаимодействия с кожей тела того, на ком надет подгузник, расположенный на внутреннем листе, и образован в области ластовицы этого листа контактного взаимодействия с кожей тела того, на ком надет подгузник, с отверстием, окруженным упругим элементом, соединенным под натяжением с внутренним листом. Это отверстие может быть совмещено с анальным отверстием того, на ком надет подгузник, чтобы гарантировать движение экскрементов, выделяемых тем, на ком надет подгузник, через отверстие в пространство, ограниченное под листом контактного взаимодействия с кожей того, на ком надет подгузник, так, чтобы экскременты не приходили в контактное взаимодействие с кожей тела того, на ком надет подгузник. В случае способа получения подгузника типа трусов одноразового использования, описанного в патентном документе 2,трусы одноразового использования, имеющие отверстия, образованные во внутреннем листе подгузника,получают непрерывно. Патентный документ 1: JP 200211044 A. Патентный документ 2: JP 0542180 A. Проблемы, решаемые с помощью изобретения Однако подгузник, описанный в патентном документе 1, еще имеет проблему, которая заключается в том, что экскременты могут двигаться в промежуток, ограниченный между кожей того, на ком надет подгузник, и листом контактного взаимодействия с кожей тела того, на ком надет подгузник, и сильно пачкает кожу тела того, на ком надет подгузник, если отверстие, образованное в листе контактного взаимодействия с кожей тела того, на ком надет подгузник, точно не совмещено с анальным отверстием того,на ком надет подгузник. Другими словами, для этого подгузника, соответствующего предшествующему уровню техники, существенно, чтобы отверстие контактного взаимодействия с кожей тела того, на ком надет подгузник, находилось в совмещении с анальным отверстием того, на ком надет подгузник, в течение надевания подгузника на тело пользователя. Однако это не может быть определено извне, точно ли находится в совмещении отверстие подгузника с анальным отверстием того, на кого надевают подгузник, или нет, во время надевания. Кроме того, лист контактного взаимодействия с кожей тела того, на ком надет подгузник, образован с вырезом, через который моча может непосредственно поглощаться поглощающим внутренним слоем. К сожалению, моча, прошедшая через вырез, будет неизбежно смешиваться с экскрементами на поверхности поглощающего внутреннего слоя. Растекаемость экскрементов увеличится, если они смешиваются с мочой и, следовательно, соответственно будет увеличиваться вероятность того, что кожа тела того, на ком надет подгузник, может быть испачкана экскрементами. Ввиду проблемы, оставленной нерешенной традиционным подгузником, как было описано выше,основным объектом настоящего изобретения является обеспечение получения нового подгузника типа трусов одноразового использования, улучшенного для облегчения точного позиционирования анального отверстия того, на кого надевают подгузник, против приемного кармана для экскрементов, и в соответствии с этим для предохранения кожи тела того, на ком надет подгузник, от пачкания экскрементами. Мера, принимаемая для решения этой проблемы Объект, описанный выше, достигают в соответствии с настоящим изобретением путем усовершенствования способа получения подгузника типа трусов одноразового использования. Способ, соответствующий настоящему изобретению, дополнительно предусматривает этапы, на которых:a) непрерывно подают первое полотно, выполненное с возможностью последовательного формирования оснований;b) непрерывно подают в том же направлении второе полотно, содержащее листовые элементы,смежные друг с другом в поперечном направлении;c) накладывают на первое полотно второе полотно таким образом, чтобы первая средняя линия, делящая пополам первое полотно вдоль направления подачи, совпадала со второй средней линией, делящей пополам второе полотно вдоль направления подачи;d) локально соединяют второе полотно с первым полотном в их областях, предназначенных для образования боковых краев области ластовицы в основании, или в областях, расположенных вблизи середины основания, если смотреть в направлении подачи, с получением первого композитного полотна, в котором второе полотно расположено на расстоянии от выполненного с возможностью формирования основания первого полотна между областями, в которых первое и второе полотна соединены между собой;e) вырезают из первого композитного полотна, по существу, круглую деталь таким образом, чтобы образовывать боковые края области ластовицы, с получением второго композитного полотна;f) перед этапом е) или после него складывают второе композитное полотно вдоль первой и второй средних линий со вторым полотном внутри;g) соединяют противоположные половины второго полотна во втором композитном полотне между собой в средней области с получением третьего композитного полотна;h) соединяют третье композитное полотно между собой вдоль боковых краев передней и задней поясных областей в каждой паре смежных оснований с получением четвертого композитного полотна,имеющего прямолинейные соединительные области, проходящие в поперечном направлении, и разрезают четвертое композитное полотно вдоль линии резания, проходящей в поперечном направлении в середине каждой из указанных соединительных областей, для последовательного получения отдельных подгузников в виде трусов. В соответствии с одним предпочтительным вариантом осуществления настоящего изобретения второе полотно представляет собой неэластичное полотно, снабженное вдоль его боковых краев упругими элементами, проходящими друг параллельно другу в направлении подачи и соединенными с ним под натяжением. В соответствии с другим предпочтительным вариантом осуществления настоящего изобретения второе полотно, являющееся поддающимся упругому растяжению и сокращению в направлении подачи,подают под натяжением. В соответствии с еще одним другим предпочтительным вариантом осуществления настоящего изобретения указанная, по существу, круглая деталь выполнена асимметричной относительно первой средней линии. В соответствии с еще одним другим предпочтительным вариантом осуществления настоящего изобретения вместо этапа е) выполняют этап f), на котором первое композитное полотно складывают вдоль первой и второй средних линий со вторым полотном внутри, после чего из первого композитного полотна вырезают, по существу, полукруглые детали полотна, хорда каждой из которых образована первой средней линией, а круглая дуга является выпуклой в поперечном направлении, с формированием боковых краев области ластовицы перед этапом i), на котором получают отдельный подгузник в виде трусов. В соответствии с дополнительным другим предпочтительным вариантом осуществления настоящего изобретения первое полотно и второе полотно локально соединяют в средней зоне области ластовицы в основании. Эффект настоящего изобретения Способ получения подгузника типа трусов одноразового использования, соответствующего настоящему изобретению, отличается тем, что второе полотно, содержащее непрерывный листовой элемент, адаптированный для образования карманов в отдельных подгузниках типа трусов, непрерывно подают под натяжением в машинном направлении на первое полотно и накладывают на первое полотно,непрерывно подаваемое в машинном направлении, так, чтобы быть соединенным с ним. То есть второе полотно не нуждается в какой-либо части, не вносящей вклада в требуемую функцию кармана, например в припусках для крепления в держателе, используемых для растяжения подгузника типа трусов в поперечном направлении. Следовательно, второе полотно может экономично использоваться в течение получения подгузника типа трусов. Предпочтительные варианты осуществления такого способа получения подгузника типа трусов одноразового использования и эффект, обеспечиваемый этими предпочтительными вариантами осуществления, будут описаны ниже. Краткое описание чертежей Фиг. 1 - изометрическое изображение, сделанное с частичным вырывом, подгузника типа трусов. Фиг. 2 - вид сверху подгузника типа трусов, развернутого в плоском (уплощенном) состоянии. Фиг. 3 - сечение, сделанное по линии III-III, показанной на фиг. 1. Фиг. 4 - вид сверху подгузника типа трусов в направлении, указанном парой стрелок IV-IV, показанной на фиг. 3. Фиг. 5 - схематическое изображение, иллюстрирующее этап технологического процесса получения подгузника типа трусов. Фиг. 6 - схематическое изображение, иллюстрирующее этап, следующий за этапом, иллюстрируемым на фиг. 5. Фиг. 7 - схематическое изображение, иллюстрирующее этап, следующий за этапом, иллюстрируемым на фиг. 6. Фиг. 8 - схематическое изображение, иллюстрирующее этап, следующий за этапом, иллюстрируемым на фиг. 7. Фиг. 9 - схематическое изображение, иллюстрирующее альтернативный вариант осуществления этапа, иллюстрируемого на фиг. 7.-2 016755 Фиг. 10 - схематическое изображение, иллюстрирующее этап, следующий за этапом, иллюстрируемым на фиг. 9. Идентификация ссылочных номеров, используемых на сопроводительных чертежах 1 - подгузник типа трусов; 6 - область ластовицы; 7 - передняя поясная область; 7 а - противоположный боковой край передней поясной области; 8 - задняя поясная область; 8 а - противоположный боковой край задней поясной области; 9 - соединительная область; 10 а - основание; 12 - отверстие для ноги; 13 - периферия; 20 - листовой элемент (листовая деталь); 20 а - карман; 109, 109 а, 109b - соединительная область; 151 - линия резания; 201 - первое полотно; 202 - второе полотно; 301 - первое композитное полотно; 302 - второе композитное полотно; 303 - третье композитное полотно; 304 - четвертое композитное полотно;MD - направление движения полуфабриката подгузника в производственной технологической линии;CD - направление, поперечное направлению движения полуфабриката подгузника в производственной технологической линии;Y - продольное направление. Детали такого способа получения подгузника типа трусов одноразового использования станут более очевидными из описания, приведенного ниже со ссылкой на сопроводительные чертежи. На фиг. 1 приведено изометрическое изображение, сделанное с частичным вырывом, иллюстрирующее подгузник 1 типа трусов одноразового использования, полученный способом, соответствующим настоящему изобретению, для его получения как надеваемого на тело пользователя. Подгузник 1 типа трусов имеет покрывающую кожу компоновку 10, имеющую форму трусов, содержащую влагопроницаемый внутренний лист 2, влагонепроницаемый внешний лист 3 и поглощающий жидкие экссудаты тела внутренний слой 4, размещенный между этими листами 2, 3. Покрывающая кожу компоновка 10 конфигурирована для ограничения области 6 ластовицы, передней поясной области 7, проходящей вперед из области 6 ластовицы, и задней поясной области 8, проходящей назад из области 6 ластовицы. Передняя и задняя поясные области 7, 8 уложены плоскими вместе вдоль их соответствующих противоположных в поперечном направлении краев 7 а, 8 а и соединены вместе вдоль этих противоположных в поперечном направлении краев в полосовидной соединительной области 9, в которой множество соединительных полос 9 а расположены прерывисто в вертикальном направлении, как показано на фиг. 1, так,чтобы образовывать отверстие 11 для талии и пару отверстий 12 для ног. Размещенное между внутренним и внешним листами 2, 3 множество поясных упругих элементов 14 а, 14b проходит в окружном направлении вдоль периферии, ограничивающей отверстие 11 а для талии, и соединено под натяжением, по меньшей мере, к внутреннему или внешнему листам 2, 3. Подобным образом, множество ножных упругих элементов 17, размещенных между внутренним и внешним листами 2, 3, проходят в окружном направлении вдоль каждой периферии 13, ограничивающей каждое из отверстий 12 для ног, и соединено под натяжением, по меньшей мере, к внутреннему или внешнему листам 2, 3 так, чтобы эти ножные упругие элементы 17, внутренний и внешний листы 2, 3 могли образовывать петлеобразные эластичные зоны 41 вокруг соответствующих ног. На фиг. 2 приведен вид сверху, сделанный с частичным вырывом, иллюстрирующий развернутый подгузник 1 а, соответствующий подгузнику 1 типа трусов, иллюстрируемому на фиг. 1, имеющий переднюю и заднюю поясные области 7, 8, отсоединенные друг от друга в соединительных полосах 9 а, и затем полностью развернутый в поперечном направлении, указанном двуглавой стрелкой X, а также в продольном направлении, указанном двуглавой стрелкой Y, которое ортогонально поперечному направлению. На фиг. 2 показана внутренняя сторона такого развернутого подгузника 1a. В развернутом подгузнике 1a покрывающая кожу компоновка 10 формы трусов соответствует основанию 10 а, имеющему изогнутую внутрь вогнутую конфигурацию. Периферия 11 а отверстия 11 для талии, показанного-3 016755 на фиг. 1, соответствует на фиг. 2 переднему концу 7b и заднему концу 8b базовой структуры 10 а, тогда как периферии 13 соответствующих отверстий 12 для ног соответствуют здесь противоположным в поперечном направлении краям 13b области ластовицы основания 10 а. В то время как эти боковые края 13b наклонены к продольной средней линии С-С, делящей пополам ширину основания 10 а, противоположные в поперечном направлении края 7 а, 8 а передней и задней поясных областей 7, 8 соответственно проходят в продольном направлении Y, по существу, параллельном продольной средней линии С-С. Ножные упругие элементы 17, проходящие вдоль противоположных в поперечном направлении краев 13b области 6 ластовицы, состоят из передних упругих элементов 17 а, проходящих от середины области 6 ластовицы, если смотреть в продольном направлении Y, к передней поясной области 7, и задних упругих элементов 17b, проходящих от середины области 6 ластовицы к задней поясной области 8, причем эти передние и задние упругие элементы 17 а, 17b пересекаются между собой в середине области 6 ластовицы. Внутренний слой 4 также имеет изогнутую внутрь вогнутую конфигурацию и содержит смесь 4 а измельченной целлюлозы и сверхпоглощающих полимерных частиц, обернутую покрывающим листом 4b,имеющим высокую поглощающую способность, а также высокую способность распространения (распределения) жидких экссудатов тела, например тонкой папиросной бумагой. Внутренний лист 2 основания 10 а, ограничивающий его внутреннюю сторону, предусмотрен в области 6 ластовицы с листовой деталью 20, предпочтительно полученной из гидрофобного листового материала, а более предпочтительно полученной из гидрофобного и влагонепроницаемого листового материала, так, чтобы образовывать карман 20 а (см. фиг. 3). Листовая деталь 20 имеет противоположные в поперечном направлении края 23, соединенные с противоположными в поперечном направлении краями 13b области ластовицы соответственно посредством термоплавкого адгезива 24, передний конец 21, лежащий в области 6 ластовицы в окрестности передней поясной области 7 так, чтобы проходить в поперечном направлении X к соответствующим боковым краям 13b области 6 ластовицы, и задний конец 22, лежащий в области 6 ластовицы в стороне к задней поясной области 8 так, чтобы проходить в поперечном направлении X к соответствующим боковым краям 13b области 6 ластовицы. За исключением противоположных в поперечном направлении краев 23,листовая деталь 20, по существу, свободна от внутреннего листа 2, так что похожее на туннель или похожее на карман приемное пространство 31 для экссудатов тела может находиться между листовой деталью 20 и внутренним листом 2. Передний конец 21 и задний конец 22 соответственно имеют рукава 21 а,22 а, образованные благодаря складыванию назад соответствующих концов 21, 22 листовой детали 20. Эти рукава 21 а, 22 а соответственно содержат передний упругий элемент 21b и задний упругий элемент 22b, соединенные с ними под натяжением для образования передней эластичной области 42 и задней эластичной области 43 соответственно, проходящих между противоположными в поперечном направлении краями 13b области 6 ластовицы. Эти эластичные области 42, 43 пересекаются с эластичными областями 41, образованными ножными упругими элементами 17, внутренним листом 2 и внешним листом 3 в основании 10 а. Передний конец 21 и задний конец 22 находятся, по существу, на одинаковых расстояниях Hf, Hr от поперечной средней линии D-D и включают в себя переднюю соединительную область 27 и заднюю соединительную область 28, показанные воображаемыми линиями на продольной средней линии С-С. На фиг. 3 приведено сечение, сделанное по линии III-III, показанной на фиг. 1, причем линия III-III совпадает с продольной средней линией С-С. Покрывающая кожу компоновка 10 формы трусов включает в себя переднюю поясную область 7 и заднюю поясную область 8, соединенные вместе вдоль противоположных в поперечном направлении краев 7 а, 8 а соответственно. Область 6 ластовицы, показанная на фиг. 2, теперь наклонена на фиг. 3, по существу, в U-образной конфигурации, а противоположные в поперечном направлении края 13b области 6 ластовицы теперь становятся перифериями 13, ограничивающими соответствующие отверстия 12 для ног. Приемное пространство 31 для экссудатов тела в основании 10 а появляется в этом случае в качестве кармана 20 а, ограниченного передним и задним концами 21, 22 листовой детали 20, постоянно соединенными вместе посредством соединительного вещества 32,например термоплавкого адгезива или адгезива, склеивающего при надавливании, так, чтобы образовывать соединительную область 35. Карман 20 а имеет переднее отверстие 33, ограниченное передним концом 21 листовой детали 20, соответствующим переднему концу кармана 20 а, вместе с внутренним листом 2, и заднее отверстие 34, ограниченное задним концом 22 листовой детали 20, соответствующим заднему концу кармана 20 а, вместе с внутренним листом 2. На дне 6 а, ограниченном нижней частью области 6 ластовицы, внутренний лист 2 и листовая деталь 20 по существу или фактически находятся в контактном взаимодействии между собой. На фиг. 4 приведен вид сверху подгузника 1 в направлении, указанном двуглавой стрелкой IV-IV,показанной на фиг. 3, т.е. если смотреть сверху через отверстие 11 для талии. Передний конец 21 листовой детали 20 имеет его размер в поперечном направлении X, разделяемый пополам соединительной областью 35 на передний концевой сегмент 21R, адаптированный для удерживания в тесном контактном взаимодействии с правой ногой, и передний концевой сегмент 21L, адаптированный для удерживания в тесном контактном взаимодействии с левой ногой того, на ком надет подгузник (не показано). Эти передние концевые сегменты 21R, 21L описывают V-образную конфигурацию, показанную на фиг. 4. Зад-4 016755 ний конец 22 листовой детали 20 также имеет его размер в поперечном направлении X, разделяемый пополам соединительной областью 35. Подобным образом, что и передний конец 21, задний концевой сегмент 22R адаптирован для удерживания в тесном контактном взаимодействии с правой ногой того, на ком надет подгузник, а задний концевой сегмент 22L адаптирован для удерживания в тесном контактном взаимодействии с левой ногой того, на ком надет подгузник, причем эти задние концевые сегменты 22R,22L описывают V-образную конфигурацию, показанную на фиг. 4. Соответствующие периферии 13 отверстий 12 для ног в покрывающей кожу компоновке 10 содержат периферию 13R для правой ноги и периферию 13L для левой ноги, причем каждая из периферий 13R, 13L разделена на верхний сегмент 15 а, не наложенный на соответствующий боковой край 23 и оставленный свободным от соответствующего бокового края 23 листовой детали 20, и нижний сегмент 15b, соединенный с соответствующим боковым краем 23 (см. также фиг. 3). На фиг. 4 диапазон, соответствующий верхнему сегменту 15 а, и диапазон,соответствующий нижнему сегменту 15b, представлены двуглавыми стрелками А и В соответственно. Будет описана последовательность, в которой подгузник типа трусов такой конфигурации надевают на тело пользователя и то, как ведет себя подгузник типа трусов, будучи надетым на тело пользователя. Во-первых, переднюю и заднюю поясные области 7, 8 покрывающей кожу компоновки 10 разносят друг от друга в продольном направлении Y, и в соответствии с этим расширяется отверстие 11 для талии, как следует из фиг. 1 и 4. После этого передний концевой сегмент 21R для правой ноги и передний концевой сегмент 21L для левой ноги, составляющие передний конец 21 листовой детали 20, деформируются вокруг соединительной области 35 так, чтобы описать V-образную конфигурацию, и подобным образом задний концевой сегмент 22R для правой ноги и задний концевой сегмент 22L для левой ноги, составляющие задний конец 22 листовой детали 20, деформируются так, чтобы описать V-образную конфигурацию. Такая деформация побуждает автоматическое расширение переднего отверстия 33 и заднего отверстия 34 кармана 20 а (см. фиг. 3). В тот же самый момент передний концевой сегмент 21R для правой ноги и задний концевой сегмент 22R для правой ноги широко разносятся друг от друга, тогда как передний концевой сегмент 21L для левой ноги и задний концевой сегмент 22L для левой ноги широко разносятся друг от друга. Теперь правую ногу пользователя (не показано) направляют через отверстие 41R для правой ноги, ограниченное верхним сегментом 15 а периферийного сегмента 13R соответствующего отверстия 12 для ноги, передним концевым сегментом 21R для правой ноги листовой детали и задним концевым сегментом 22R для правой ноги листовой детали 20. Правую ногу направляют дальше через отверстие 12 для правой ноги, ограниченное верхним сегментом 15 а и нижним сегментом 15b периферийного сегмента 13R для правой ноги. Затем левую ногу пользователя направляют через отверстие 41L для левой ноги, ограниченное верхним сегментом 15 а периферийного сегмента 13L для левой ноги, передним концевым сегментом 21L для левой ноги и задним концевым сегментом 22L для левой ноги. Левую ногу направляют дальше через отверстие 12 для левой ноги, ограниченное верхним сегментом 15a и нижним сегментом 15b периферийного сегмента 13L для левой ноги. В подгузнике 1 типа трусов, надетом на тело пользователя так, как было описано выше, периферии 13 соответствующих отверстий 12 для ног, т.е. периферия 13R для правой ноги и периферия 13L для левой ноги, поддаются упругому сокращению вокруг соответствующих отверстий 12, тогда как передний конец 21 и задний конец 22 листовой детали 20 поддаются упругому сокращению в поперечном направлении X. В окрестности правого паха, таким образом, верхний сегмент 15 а периферии 13R для правой ноги, передний концевой сегмент 21R для правой ноги и задний концевой сегмент 22R для правой ноги упруго удерживаются в тесном контактном взаимодействии вокруг правой ноги для образования первичного уплотнения 51R (см. фиг. 4), служащего для предотвращения возникновения просачивания жидких экссудатов тела вокруг правой ноги. Ниже первичного уплотнения 51R нижний сегмент 15b и верхний сегмент 15 а периферии 13R взаимодействуют интегрально друг с другом для образования вторичного уплотнения 52R (см. фиг. 4), служащего для предотвращения возникновения просачивания жидких экссудатов тела вокруг правой ноги. Это вторичное уплотнение 52R функционирует подобным образом, что и окружающее ногу уплотнение в функции традиционного подгузника типа трусов. Точно как в случае с правой ногой, в окрестности левого паха, таким образом, верхний сегмент 15 а периферии 13L для правой ноги, передний концевой сегмент 21L для левой ноги и задний концевой сегмент 22L для левой ноги упруго удерживаются в тесном контактном взаимодействии вокруг левой ноги для образования первичного уплотнения 51L. Ниже первичного уплотнения 51L нижний сегмент 15b и верхний сегмент 15 а периферии 13L взаимодействуют интегрально друг с другом для образования вторичного уплотнения 52L. Подгузник типа трусов, надетый на тело пользователя, может быть достаточно натянут вверх вдоль талии для гарантии того, что передний конец 21 и задний конец 22 листовой детали 20 в окрестности соединительной области 35 приходят в контактное взаимодействие с зоной области промежности того, на ком надет подгузник, ограниченной между внешними гениталиями и анальным отверстием того, на ком надет подгузник. Даже после того как подгузник 1 типа трусов был надет на тело пользователя, передний конец 21, а также задний конец 22 листовой детали 20 поддерживаются отстоящими от внутреннего листа 2 и переднего отверстия 33, а также заднее отверстие 34 поддерживается широко расширенным.-5 016755 В подгузнике 1 типа трусов, надетом на тело пользователя таким образом, листовая деталь 20, образующая карман 20 а, явно делит область промежности того, на ком надет подгузник, на переднюю половину и заднюю половину, так что переднее отверстие 33, образованное в передней половине, надежно находится против внешних гениталий того, на ком надет подгузник, а заднее отверстие 34 надежно находится против анального отверстия. Таким образом, гарантируется то, что моча, выделяемая из внешних гениталий, направляется через переднее отверстие 33 в карман 20 а, тогда как экскременты, выделяемые из анального отверстия, направляются через заднее отверстие 34 в карман 20 а. В этом случае карман 20 а или листовая деталь 20 эффективно препятствует вхождению моче и/или экскрементам в контактное взаимодействие с кожей тела того, на ком надет подгузник. Возможность того что моча и экскременты могут смешиваться друг с другом в приемном пространстве 31 для экссудатов тела, эффективно уменьшается, поскольку листовая деталь 20 существенно или фактически поддерживается в контактном взаимодействии с внутренним листом 2 на дне 6 а области 6 ластовицы. Следовательно, опасность того, что текучесть экскрементов может увеличиваться из-за смешивания мочи и экскрементов, эффективно уменьшается благодаря подгузнику 1 типа трусов. Даже в невероятном случае, когда моча и/или экскременты не направляются в приемное пространство 31 для экссудатов тела, а движутся вдоль ног того, на ком надет подгузник, первичные уплотнения 51R, 51L и вторичные уплотнения 52R, 52L, обеспечиваемые вокруг ног того, на ком надет подгузник, взаимодействуют между собой для предотвращения легкого перемещения мочи и/или экскрементов за отверстия 12 для ног подгузника 1 типа трусов. В альтернативном варианте внутренний лист 2 и листовая деталь 20 могут быть локально соединены друг с другом,например, только вдоль дна 6 а области 6 ластовицы по всей ширине для исключения проблемы, связанной с возможностью смешивания мочи и экскрементов друг с другом в подгузнике 1 типа трусов. В подгузнике 1 типа трусов, обеспечиваемом настоящим изобретением, исходные (сырьевые) материалы для внутреннего листа 2 могут быть выбраны из группы, включающей в себя влагопроницаемый нетканый материал и перфорированную полимерную пленку. Исходные материалы для внешнего листа 3 могут быть выбраны из группы, включающей в себя влагонепроницаемую полимерную пленку и ламинированный лист, состоящий из такой полимерной пленки и нетканого материала. В качестве влагопоглощающего материала для внутреннего слоя 4 может быть использована смесь измельченной целлюлозы и сверхпоглощающих полимерных частиц, или одни волокна целлюлозной массы, или смесь волокон целлюлозной массы и сверхпоглощающих полимерных волокон. Для оберточного листа 4b тонкая папиросная бумага, часто используемая, может быть заменена адекватным нетканым материалом. В качестве листовых материалов для листовой детали 20 может быть предпочтительно использован гидрофобный или гидрофобный и влагонепроницаемый нетканый материал или полимерная пленка. Листовые материалы более предпочтительно могут быть эластичными или неэластичными, пока они поддаются упругому или неупругому растяжению в ответ на упругое растяжение упругих элементов 21b, 22b. Если листовая деталь 20 поддается упругому растяжению и сокращению, то передний упругий элемент или задний упругий элемент может быть исключен. Если внутренний и внешний листы 2, 3 и другие листовые материалы, например листовая деталь 20, содержат термоплавкие полимеры, то листовые материалы могут быть подвергнуты термосвариванию с помощью известных технологий ультразвуковой сварки. Листовая деталь 20 основания 10 а, иллюстрируемая на фиг. 2, соединена с основанием 10 а так, чтобы расстояние Hf от поперечной средней линии D-D до передней соединительной области 27 было равно расстоянию Hr от поперечной средней линии D-D до задней соединительной области 28. В случае листовой детали 20, используемой в подгузнике 1 типа трусов для детей, каждое расстояние Hf, Hr предпочтительно находится в диапазоне 20-150 мм, а более предпочтительно в диапазоне 40-80 мм. Помимо всего прочего, размер передней и задней соединительных областей 27, 28 в поперечном направлении X предпочтительно находится в диапазоне 3-50 мм, а более предпочтительно в диапазоне 10-30 мм. Размер листовой детали 20 в продольном направлении Y составляет по меньшей мере 40 мм. В альтернативном варианте представляется возможным, чтобы размер листовой детали 20 в поперечном направлении X был менее, чем в иллюстрируемом варианте осуществления, так, чтобы ее противоположные в поперечном направлении края 23 могли быть размещены в стороне от противоположных в поперечном направлении краев 13 основания 10 а к средней линии С-С в продольном направлении. Основание 10 а, показанное на фиг. 2, дополнительно включает в себя пару боковых клапанов 25,ограниченных частями внутреннего и внешнего листов 2, 3, проходящими в направлении наружу в поперечном направлении X за противоположные в поперечном направлении края внутреннего слоя 4. Боковые клапаны 25 имеют жесткость при изгибе в поперечном направлении X, которая меньше жесткости при изгибе внутреннего слоя 4, и соответственно проще деформируются. Эти боковые клапаны 25 включают в себя ножные эластичные области 41. Когда подгузник 1 типа трусов, полученный из основания 10 а находится в состоянии, иллюстрируемом на фиг. 1, в котором область 6 ластовицы наклонена вU-образной конфигурации в продольном направлении Y, боковые клапаны 25 склонны сами подниматься вверх вдоль боковых противоположных краев 4 с внутреннего слоя 4 под сокращением эластичных областей 41 в окрестности поперечной средней линии D-D, т.е. у дна 6 а области 6 ластовицы. С другой стороны, листовая деталь 20 соединена вдоль ее противоположных в поперечном направлении краев 23 с внутренней поверхностью эластичных областей 41 посредством адгезива 24. В ответ на деформацию-6 016755 переднего и заднего концов 21, 22 листовой детали 20 в V-образной конфигурации, как показано на фиг. 4, из их состояния, показанного на фиг. 2, в котором эти передний и задний концы 21, 22 проходят прямолинейно, эти передний и задний концы 21, 22 функционируют для приложения тягового усилия к боковым клапанам 25 по направлению к продольной средней линии С-С и в соответствии с этим улучшают свойство боковых клапанов 25 подниматься вверх. Боковые клапаны 25, ведущие себя таким образом, надежно удерживаются в тесном контактном взаимодействии вокруг ног того, на ком надет подгузник, снизу и в соответствии с этим эффективно противодействуют возможному возникновению просачивания жидких экссудатов тела вокруг ног. Однако если такой эффект предотвращения просачивания не требуется для подгузника 1 типа трусов, то ножные упругие элементы 17 а, 17b могут быть сэкономлены. На фиг. 5-8 приведены схематические изображения, иллюстрирующие примеры этапа способа непрерывного получения подгузника 1 типа трусов, иллюстрируемого на фиг. 1. В этих схематических изображениях машинное направление указано стрелкой MD, а поперечное направление, ортогональное машинному направлению MD, указано двуглавой стрелкой CD. На этапе I, иллюстрируемом на фиг. 5, первое полотно 201 непрерывно подают в машинном направлении MD, предпочтительно под натяжением в машинном направлении MD, а также в направленииCD. Первое полотно 201 является слоистым материалом, состоящим из непрерывного внутреннего листа 102, соответствующего влагопроницаемому внутреннему листу основания 10 а (см. фиг. 2), который является непрерывным в его поперечном направлении X, и непрерывного внешнего листа 103, соответствующего влагонепроницаемому внешнему листу 3, который имеет подобную ширину, что и непрерывный внутренний лист 102, и является непрерывным в его поперечном направлении X. Между этими двумя непрерывными внутренним и внешним листами 102, 103 размещено множество поглощающих жидкие экссудаты тела внутренних слоев 104 с регулярными центральными интервалами, причем каждый соответствует ширине основания 10 а в машинном направлении MD и соединен по меньшей мере с одним из этих непрерывных листов 102, 103 посредством термоплавкого адгезива (не показано). Непрерывные внутренний и внешний листы 102, 103 также соединены между собой посредством термоплавкого адгезива (не показано). Воображаемая линия 151, проходящая в поперечном направлении CD в середине между каждой парой смежных внутренних слоев 104, показывает положение, в котором компоновка, включающая в себя первое полотно 201, будет разрезана на последующем этапе (см. фиг. 8), а размер между каждой парой смежных воображаемых линий 151, 151 равен ширине основания 10 а. Петлевидная воображаемая линия 152, иллюстрируемая двусторонне-симметричной относительно воображаемой линии 151, но асимметричной, если смотреть в вертикальном направлении, т.е. в поперечном направлении CD,показывает границу, окружающую область, которая будет вырезана на последующем этапе (см. фиг. 7). Непосредственно вне воображаемой линии 152 ножные упругие элементы 117 а, 117b проходят вдоль воображаемой линии 152 так, чтобы размещаться между непрерывными внутренним и внешним листами 102, 103 и соединяться по меньшей мере с одним из этих непрерывных листов 102, 103 посредством термоплавкого адгезива (не показано). Эти упругие элементы 117 а, 117b соответственно следуют,по существу, полукруглыми курсами и пересекаются друг с другом так, чтобы описать вместе петлю, в которой эти упругие элементы 117 а, 117b находятся под натяжением, по меньшей мере частично, вдоль этой петли. Первое полотно 201 дополнительно обеспечено вдоль его краев 107b, 108b, проходящих параллельно друг другу в машинном направлении MD, с упругими элементами 114 а, 114b соответственно,проходящими под натяжением в машинном направлении MD. Эти упругие элементы 114 а, 114b соединены с внутренней поверхностью по меньшей мере одного из непрерывных внутренних и внешних листов 102, 103 посредством термоплавкого адгезива (не показано). Противоположные края 107b, 108b первого полотна 201 зажаты в направлении их толщины соответствующими наборами подающих роликов 153 соответственно, которые спарены в поперечном направлении и адаптированы для подачи первого полотна 201 под натяжением в машинном направлении MD. Наборы подающих роликов 153, спаренных таким образом, периодически расположены с соответствующими интервалами в машинном направленииMD. Хотя оси 154 этих подающих роликов 153 иллюстрируются проходящими ортогонально машинному направлению MD, угол этих осей 154 относительно машинного направления MD при необходимости может адекватно изменяться. Помимо этих подающих роликов 153, растягивающие ролики 156, спаренные в поперечном направлении, размещены в соответствующих областях вдоль противоположных краев 107b, 108b так, чтобы эти растягивающие ролики 156 могли удерживаться в контактном взаимодействии с непрерывным внутренним листом 102 и в соответствии с этим растягивать первое полотно 201 в поперечном направлении CD. Хотя оси 157 соответствующих растягивающих роликов 156 иллюстрируются пересекающимися с машинным направлением MD наклонно под особым углом, этот угол не ограничивается особым углом, как иллюстрируется. Воображаемая линия p-p, показанная на фиг. 5, указывает первую среднюю линию, делящую пополам первое полотно 201 в поперечном направлении CD. Очевидно,что первое полотно 201 может подаваться в машинном направлении MD любыми средствами, заменяющими ролики 153, 156, используемыми в иллюстрируемом варианте осуществления. В иллюстрируемом варианте осуществления первое полотно 201 может быть последовательно разрезано с шагом, соответствующим расстоянию между каждой парой смежных воображаемых линий 151, 151, для непрерывного получения основания 10 а.-7 016755 На этапе II, иллюстрируемом на фиг. 6, непосредственно вне и вдоль петлевидной воображаемой линии 152 непрерывный внутренний лист 102 первого полотна 201 покрывают термоплавким адгезивом 124 так, чтобы описать, по существу, петлевидную конфигурацию. Диапазон, в котором непрерывный внутренний лист 102 покрывают адгезивом 124, ограничен расстоянием m от первой средней линии p-p,измеряемым на обеих его сторонах в поперечном направлении CD, предпочтительно соответствующим упругим элементам 117 а, 117b. На этапе III, иллюстрируемом на фиг. 6, второе полотно 202, содержащее листовые детали 20,предназначенные для соединения с соответствующим основанием 10 а и непрерывно размещенные в поперечном направлении X, непрерывно подают в машинном направлении MD предпочтительно под натяжением в машинном направлении MD, а также в поперечном направлении CD, на первое полотно 201 так, чтобы вторая средняя линия q-q, делящая пополам второе полотно 202 в поперечном направленииCD, соответствовала первой средней линией p-p первого полотна 201. Должно быть очевидным, что первая средняя линия p-p и вторая средняя линия q-q могут не совпадать друг с другом, коль скоро такое совмещение не вредит получению и использованию подгузника типа трусов. Первое полотно 201 и второе полотно 202 соединяют между собой посредством адгезива 124, нанесенного на первое полотно 201,для получения первого композитного полотна 301. В этом первом композитном полотне 301 первое полотно 201 и второе полотно 202 свободны друг от друга, за исключением области, в которой первое полотно 201 и второе полотно 202 соединены между собой посредством адгезива 124. В альтернативном варианте второе полотно 202 может быть соединено с первым полотном 201 в области в стороне к середине между каждой парой смежных воображаемых линий 151, 151. Второе полотно 202 имеет пару краев 121 с, 122 с, проходящих параллельно друг другу в машинном направлении MD соответственно на расстояниях Hf, Hr от второй средней линии q-q, причем расстояние Hf равно расстоянию Hr. Каждое из этих расстояний Hf, Hr может быть равно размеру, ограничивающему диапазон, в котором первое полотно 201 покрыто адгезивом 124, или немного больше размера m. На поверхности второго полотна 202, обращенной от первого полотна 201, край 122c покрывают с регулярными шагами, причем каждый соответствует ширине основания 10 а, соединительным веществом 132, например адгезивом, склеивающим при надавливании, так, чтобы область, покрытая соединительным веществом 132, лежала в середине между каждой парой воображаемых линий 151, 151. Края 121 с, 122 с дополнительно обеспечивают упругими элементами 121b, 122b, проходящими в машинном направлении MD, соединенными под натяжением с соответствующими краями 121c, 122 с посредством термоплавкого адгезива (не показано). Хотя это и не иллюстрируется, но подающие ролики и растягивающие ролики, подобные роликам, используемым для первого полотна 201, могут быть размещены в адекватных местоположениях в связи со вторым полотном 202 также так, чтобы подавать второе полотно 202 в машинном направлении MD и растягивать второе полотно 202 в поперечном направлении CD. На этапе IV, иллюстрируемом на фиг. 7, первое композитное полотно 301, подаваемое в машинном направлении MD, подвергают этапу обрезки, в котором секцию, окруженную петлевидной воображаемой линией 152, как показано в ее средней области в поперечном направлении CD, вырезают из первого композитного полотна 301 для получения второго композитного полотна 302, имеющего, по существу, круглое сквозное отверстие 112 в его средней области. На этапе IV этап обрезки создает отходы в форме, по существу, круглых листовых деталей 203. В соответствии с иллюстрируемым вариантом осуществления сквозное отверстие 112 является симметричным относительно воображаемой линии 151, но асимметричным относительно первой и второй средних линий p-p, q-q, соответствующих друг другу. Очевидно, что сквозное отверстие 112 может быть образовано так, чтобы быть симметричным относительно этих средних линий p-p, q-q. На этапе V, иллюстрируемом на фиг. 8, второе композитное полотно 302 складывают назад вдоль первой и второй средних линий p-p, q-q со вторым полотном 202 внутри и противоположные половины второго полотна 202, сложенные таким образом, локально соединяют между собой посредством соединительного вещества 132 для получения третьего композитного полотна 303. В течение соединения половин второго полотна 202 второе композитное полотно, сложенное назад таким образом, может быть сжато в направлении его толщины. На этапе VI-VI, иллюстрируемом на фиг. 8, внутреннюю поверхность первого полотна 201, сложенного пополам, соединяют с самим собой на обеих сторонах от воображаемой линии 151 вдоль двух соединительных областей, причем каждая содержит множество соединительных полос 109 а, 109b, для получения четвертого композитного полотна 304. Для достижения требуемого соединительного эффекта могут быть использованы соответствующие соединительные средства, например известная технология ультразвуковой сварки или технология склеивания термоплавким адгезивом. Множество соединительных полос 109 а и множество соединительных полос 109b образуют соединительные области 109 соответственно, которые являются полосовидными областями, проходящими в поперечном направлении CD. На этапе VII, иллюстрируемом на фиг. 8, четвертое композитное полотно 304 режут вдоль воображаемой линии 151 для получения отдельного подгузника 1 типа трусов.-8 016755 Основание 10 а и листовую деталь 20 в подгузнике 1 типа трусов, иллюстрируемом на фиг. 1 и 2,получают из первого полотна 201 и второго полотна 202 соответственно. Внутренний лист 2, внешний лист 3 и влагопоглощающий внутренний слой 4 получают из непрерывного внутреннего листа 102, непрерывного внешнего листа 103 и влагопоглощающего внутреннего слоя 104 соответственно. Периферию сквозного отверстия 112 предназначают для образования периферий 13 отверстий 12 для ног в подгузнике 1, а упругие элементы 117 а, 117b соответственно делят на правые и левые половины для образования передних упругих элементов 17 а и задних упругих элементов 17b соответствующих ножных упругих элементов 17, показанных на фиг. 2. Упругие элементы 114 а, 114b в первом полотне 201 соответствуют поясным упругим элементам 14 а, 14b, показанным на фиг. 1, соответственно. Соединительное вещество 132, посредством которого соединяют между собой половины второго полотна 202, соответствует соединительному веществу 32 на фиг. 3. На фиг. 9 и 10 иллюстрируются этапы в одном предпочтительном варианте осуществления способа,соответствующего настоящему изобретению. Этап IV, иллюстрируемый на фиг. 9, соответствует этапу ниже по технологической цепочке третьего этапа III, иллюстрируемому на фиг. 6, за исключением того,что петлевидная воображаемая линия 152 на четвертом этапе IV, иллюстрируемом на фиг. 9, приближается к окружности, которая симметрична относительно первой и второй средних линий p-p, q-q, соответствующих друг другу. Непрерывный внутренний лист 102, составляющий первое полотно 201, покрывают непосредственно вне воображаемой линии 152 и вдоль воображаемой линии 152 соединительным веществом 124, посредством которого второе полотно 202 соединяют с первым полотном 201. Упругие элементы 117 а, 117b размещают между непрерывным внутренним листом 102 и непрерывным внешним листом 103. На этапе V, иллюстрируемом на фиг. 10, первое композитное полотно 301 складывают назад вдоль первой средней линии p-p и второй средней линии q-q, совпадающих друг с другом, со вторым полотном 202 внутри и соответствующие половины второго полотна 202 соединяют между собой посредством соединительного вещества 132 для получения второго композитного полотна 302, образованного с соединительной областью 135. На этапе VI, иллюстрируемом на фиг. 10, секцию, окруженную, по существу, круговой воображаемой линией 152, вырезают из второго композитного полотна 302 для получения третьего композитного полотна 303, имеющего, по существу, полукруглый вырез 112. Этот этап вырезания создает отходы в виде, по существу, полукруглых деталей 203 полотна, причем каждая имеет хорду, ограниченную первой и второй средними линиями p-p, q-q, совпадающими друг с другом, и дугой круга, которая является выпуклой к краям 107b, 108b первого полотна 201 симметрично относительно воображаемой линии 151. На седьмом этапе, иллюстрируемом на фиг. 10, внутреннюю поверхность первого полотна 201, сложенную пополам, соединяют саму с собой на обеих сторонах от воображаемой линии 151 вдоль двух соединительных областей, причем каждая содержит множество соединительных полос 109 а, 109b для получения четвертого композитного полотна 304. На этапе VII, иллюстрируемом на фиг. 10, четвертое композитное полотно 304 режут вдоль воображаемой линии 151 для получения отдельного подгузника 1 типа трусов. Способ получения подгузника типа трусов, иллюстрируемый в качестве примера, обеспечивает возможность поддержания первого полотна 201 и второго полотна 202 под натяжением в машинном направлении MD, а также в поперечном направлении CD посредством подающих роликов и растягивающих роликов, размещенных в соответствующих местоположениях вдоль краев этих полотен 201, 202 соответственно. Отсутствует необходимость в держателях или подобных приспособлениях, используемых только с целью поддержания этих полотен 201, 202 под натяжением, и по этой причине оба эти полотна (первое полотно 201 и второе полотно 202) напрасно не расходуются в течение получения подгузника 1 типа трусов. Помимо всего прочего, подгузник 1 типа трусов, полученный способом, соответствующим настоящему изобретению, предпочтительно облегчает точное размещение внешних гениталий и анального отверстия того, на кого надевают подгузник, против переднего отверстия 33 и заднего отверстия 34 соответственно, кармана 20 а в подгузнике 1 (см. фиг. 1, 3 и 4). Иллюстрируемые на примере этапы способа, соответствующего настоящему изобретению, могут быть разнообразно модифицированы без отклонения от объекта настоящего изобретения. Например,подгузник 1 типа трусов может быть получен без использования упругих элементов 117 а, 117b. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ получения подгузника в виде трусов одноразового использования, включающий этапы,на которых:a) непрерывно подают первое полотно, содержащее множество оснований;b) непрерывно подают в том же направлении второе полотно, содержащее листовые элементы,смежные друг с другом в поперечном направлении;c) накладывают на первое полотно второе полотно таким образом, чтобы первая средняя линия, делящая пополам первое полотно вдоль направления подачи, совпадала со второй средней линией, делящей пополам второе полотно вдоль направления подачи;d) локально соединяют второе полотно с первым полотном в их областях, предназначенных для образования боковых краев области ластовицы в основании, или в областях, расположенных вблизи середины основания, с получением первого композитного полотна, в котором второе полотно расположено на расстоянии от выполненного с возможностью формирования основания первого полотна между областями, в которых первое и второе полотна соединены между собой;e) вырезают из первого композитного полотна, по существу, круглую деталь, расположенную таким образом, чтобы образовывать боковые края области ластовицы, с получением второго композитного полотна;f) складывают второе композитное полотно вдоль первой и второй средних линий со вторым полотном внутри;g) соединяют противоположные половины второго полотна во втором композитном полотне между собой в средней области с получением третьего композитного полотна;h) соединяют третье композитное полотно между собой вдоль боковых краев передней и задней поясных областей в каждой паре смежных оснований с получением четвертого композитного полотна,имеющего прямолинейные соединительные области, проходящие в поперечном направлении; иi) разрезают четвертое композитное полотно вдоль линии резания, проходящей в поперечном направлении в середине каждой из указанных соединительных областей, для последовательного получения отдельных подгузников в виде трусов. 2. Способ по п.1, в котором второе полотно представляет собой неэластичное полотно, снабженное вдоль его боковых краев упругими элементами, проходящими друг параллельно другу в направлении подачи и соединенными с ним под натяжением. 3. Способ по п.1, в котором второе полотно, являющееся поддающимся упругому растяжению и сокращению в направлении подачи, подают под натяжением. 4. Способ по любому одному из пп.1-3, в котором указанная, по существу, круглая деталь выполнена асимметричной относительно первой средней линии. 5. Способ по любому одному из пп.1-4, в котором первое полотно и второе полотно локально соединяют в средней зоне области ластовицы в основании. 6. Способ получения подгузника в виде трусов одноразового использования, включающий этапы,на которых:a) непрерывно подают первое полотно, содержащее множество оснований;b) непрерывно подают в том же направлении второе полотно, содержащее листовые элементы,смежные друг с другом в поперечном направлении;c) накладывают на первое полотно второе полотно таким образом, чтобы первая средняя линия, делящая пополам первое полотно вдоль направления подачи, совпадала со второй средней линией, делящей пополам второе полотно вдоль направления подачи;d) локально соединяют второе полотно с первым полотном в их областях, предназначенных для образования боковых краев области ластовицы в основании, или в областях, расположенных вблизи середины основания, с получением первого композитного полотна, в котором второе полотно расположено на расстоянии от выполненного с возможностью формирования основания первого полотна между областями, в которых первое и второе полотна соединены между собой;e) складывают первое композитное полотно вдоль первой и второй средних линий со вторым полотном внутри;f) вырезают из первого композитного полотна, по существу, полукруглые детали полотна, хорда каждой из которых образована первой средней линией, а дуга окружности является выпуклой в поперечном направлении, таким образом, чтобы образовывать боковые края области ластовицы, с получением второго композитного полотна;g) соединяют противоположные половины второго полотна во втором композитном полотне между собой в средней области с получением третьего композитного полотна;h) соединяют третье композитное полотно между собой вдоль боковых краев передней и задней поясных областей в каждой паре смежных оснований с получением четвертого композитного полотна,имеющего прямолинейные соединительные области, проходящие в поперечном направлении; иi) разрезают четвертое композитное полотно вдоль линии резания, проходящей в поперечном направлении в середине каждой из указанных соединительных областей, для последовательного получения отдельных подгузников в виде трусов.
