Устройство для контролируемого испарения феромона короеда – гравера

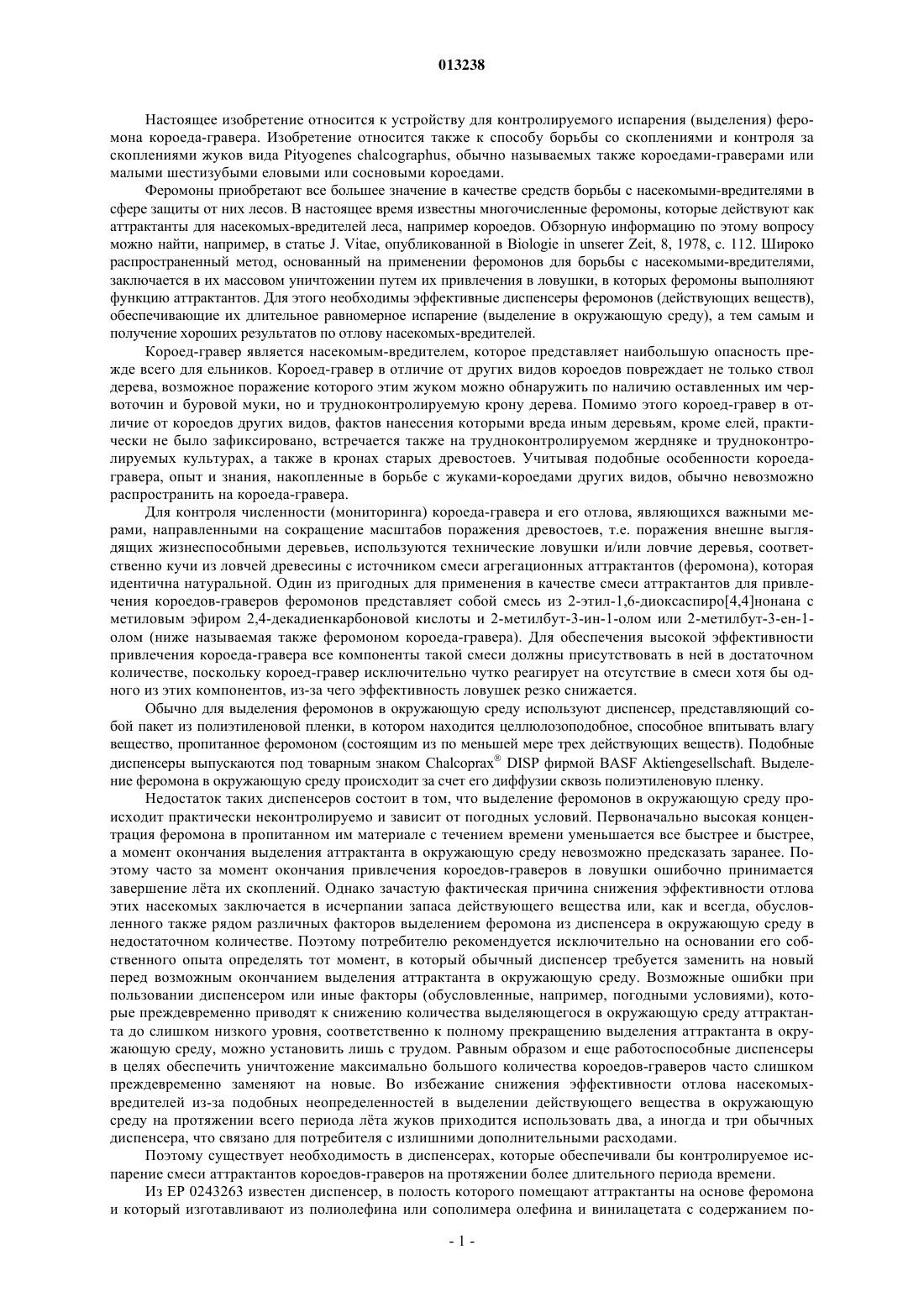

013238 Настоящее изобретение относится к устройству для контролируемого испарения (выделения) феромона короеда-гравера. Изобретение относится также к способу борьбы со скоплениями и контроля за скоплениями жуков вида Pityogenes chalcographus, обычно называемых также короедами-граверами или малыми шестизубыми еловыми или сосновыми короедами. Феромоны приобретают все большее значение в качестве средств борьбы с насекомыми-вредителями в сфере защиты от них лесов. В настоящее время известны многочисленные феромоны, которые действуют как аттрактанты для насекомых-вредителей леса, например короедов. Обзорную информацию по этому вопросу можно найти, например, в статье J. Vitae, опубликованной в Biologie in unserer Zeit, 8, 1978, с. 112. Широко распространенный метод, основанный на применении феромонов для борьбы с насекомыми-вредителями,заключается в их массовом уничтожении путем их привлечения в ловушки, в которых феромоны выполняют функцию аттрактантов. Для этого необходимы эффективные диспенсеры феромонов (действующих веществ),обеспечивающие их длительное равномерное испарение (выделение в окружающую среду), а тем самым и получение хороших результатов по отлову насекомых-вредителей. Короед-гравер является насекомым-вредителем, которое представляет наибольшую опасность прежде всего для ельников. Короед-гравер в отличие от других видов короедов повреждает не только ствол дерева, возможное поражение которого этим жуком можно обнаружить по наличию оставленных им червоточин и буровой муки, но и трудноконтролируемую крону дерева. Помимо этого короед-гравер в отличие от короедов других видов, фактов нанесения которыми вреда иным деревьям, кроме елей, практически не было зафиксировано, встречается также на трудноконтролируемом жердняке и трудноконтролируемых культурах, а также в кронах старых древостоев. Учитывая подобные особенности короедагравера, опыт и знания, накопленные в борьбе с жуками-короедами других видов, обычно невозможно распространить на короеда-гравера. Для контроля численности (мониторинга) короеда-гравера и его отлова, являющихся важными мерами, направленными на сокращение масштабов поражения древостоев, т.е. поражения внешне выглядящих жизнеспособными деревьев, используются технические ловушки и/или ловчие деревья, соответственно кучи из ловчей древесины с источником смеси агрегационных аттрактантов (феромона), которая идентична натуральной. Один из пригодных для применения в качестве смеси аттрактантов для привлечения короедов-граверов феромонов представляет собой смесь из 2-этил-1,6-диоксаспиро[4,4]нонана с метиловым эфиром 2,4-декадиенкарбоновой кислоты и 2-метилбут-3-ин-1-олом или 2-метилбут-3-ен-1 олом (ниже называемая также феромоном короеда-гравера). Для обеспечения высокой эффективности привлечения короеда-гравера все компоненты такой смеси должны присутствовать в ней в достаточном количестве, поскольку короед-гравер исключительно чутко реагирует на отсутствие в смеси хотя бы одного из этих компонентов, из-за чего эффективность ловушек резко снижается. Обычно для выделения феромонов в окружающую среду используют диспенсер, представляющий собой пакет из полиэтиленовой пленки, в котором находится целлюлозоподобное, способное впитывать влагу вещество, пропитанное феромоном (состоящим из по меньшей мере трех действующих веществ). Подобные диспенсеры выпускаются под товарным знаком Chalcoprax DISP фирмой BASF Aktiengesellschaft. Выделение феромона в окружающую среду происходит за счет его диффузии сквозь полиэтиленовую пленку. Недостаток таких диспенсеров состоит в том, что выделение феромонов в окружающую среду происходит практически неконтролируемо и зависит от погодных условий. Первоначально высокая концентрация феромона в пропитанном им материале с течением времени уменьшается все быстрее и быстрее,а момент окончания выделения аттрактанта в окружающую среду невозможно предсказать заранее. Поэтому часто за момент окончания привлечения короедов-граверов в ловушки ошибочно принимается завершение лта их скоплений. Однако зачастую фактическая причина снижения эффективности отлова этих насекомых заключается в исчерпании запаса действующего вещества или, как и всегда, обусловленного также рядом различных факторов выделением феромона из диспенсера в окружающую среду в недостаточном количестве. Поэтому потребителю рекомендуется исключительно на основании его собственного опыта определять тот момент, в который обычный диспенсер требуется заменить на новый перед возможным окончанием выделения аттрактанта в окружающую среду. Возможные ошибки при пользовании диспенсером или иные факторы (обусловленные, например, погодными условиями), которые преждевременно приводят к снижению количества выделяющегося в окружающую среду аттрактанта до слишком низкого уровня, соответственно к полному прекращению выделения аттрактанта в окружающую среду, можно установить лишь с трудом. Равным образом и еще работоспособные диспенсеры в целях обеспечить уничтожение максимально большого количества короедов-граверов часто слишком преждевременно заменяют на новые. Во избежание снижения эффективности отлова насекомыхвредителей из-за подобных неопределенностей в выделении действующего вещества в окружающую среду на протяжении всего периода лта жуков приходится использовать два, а иногда и три обычных диспенсера, что связано для потребителя с излишними дополнительными расходами. Поэтому существует необходимость в диспенсерах, которые обеспечивали бы контролируемое испарение смеси аттрактантов короедов-граверов на протяжении более длительного периода времени. Из ЕР 0243263 известен диспенсер, в полость которого помещают аттрактанты на основе феромона и который изготавливают из полиолефина или сополимера олефина и винилацетата с содержанием по-1 013238 следнего менее 20 мас.%. Такие диспенсеры для регулирования количества выделяющегося в окружающую среду аттрактантов имеют непроницаемое или слабопроницаемое для них покрытие. В качестве аттрактантов, используемых в этих диспенсерах, в указанной публикации упоминаются 14 метилоктадец-1-ен и Е-5-деценилацетат. Подобные диспенсеры оказались не пригодны для контролируемого выделения в окружающую среду феромона короеда-гравера. В ЕР 0413325 А 2 описано устройство для борьбы с короедом-типографом, имеющее одну или две замкнутые, заполненные феромоном короеда-типографа (смесью ипсдиенола, вербенола и метилбутенола) камеры, материал стенок которых представляет собой окрашенный неорганическим пигментом сополимер этилена с винилацетатом с содержанием последнего от 10 до 15 мас.%. Подобные устройства также не пригодны для борьбы с короедом-гравером. Исходя из вышеизложенного, в основу настоящего изобретения была положена задача разработать устройство, которое даже в неблагоприятных климатических условиях, например при постоянно меняющихся температуре и условиях освещения или при высоких температурах, в течение длительного периода времени обеспечивало бы возможность надежного контроля лта скоплений короедов-граверов и тем самым эффективной борьбы с ними. Подобное устройство должно прежде всего обеспечивать также эффективную борьбу с этими вредителями в плохо контролируемых окружающих условиях, например в буреломах (являющихся очагом распространения жука) и/или в старых древостоях, поскольку в подобных местах традиционные методы борьбы с короедом-гравером оказываются малоэффективны. При создании изобретения неожиданно было установлено, что указанную выше задачу позволяет решить устройство в виде сформованной из полимерного материала емкости с одной или несколькими замкнутыми камерами, каждая из которых заполнена жидким феромоном, содержащим 2-этил-1,6 диоксаспиро[4,4]нонан, метиловый эфир 2,4-декадиенкарбоновой кислоты и по меньшей мере один спирт, выбранный из 2-метилбут-3-ен-1-ола и 2-метилбут-3-ин-1-ола, при этом образующие камеру или камеры стенки по меньшей мере на 50% от всей их площади имеют толщину от 0,1 до 1 мм и, по меньшей мере, на участках такой толщины выполнены из полимерного материала, представляющего собой не имеющий покрытия сополимер этилена с винилацетатом с содержанием винилацетата от 10 до 17 мас.%. В соответствии с этим настоящее изобретение относится к подобному устройству. Такое устройство с учетом обеспечиваемых им характеристик выделения действующего вещества в окружающую среду особо пригодно для борьбы с жуками вида Pityogenes chalcographus и для их мониторинга. В соответствии с этим объектами настоящего изобретения являются также применение подобных устройств для борьбы с короедомгравером и его мониторинга, а также способ борьбы с короедом-гравером, заключающийся в использовании одного или нескольких предлагаемых в изобретении устройств совместно с ловушками. Важную отличительную особенность настоящего изобретения составляет тип материала образующих камеры стенок, поскольку они представляют собой барьер, сквозь который диффундирует и затем контролируемо выделяется в окружающую среду смесь аттрактантов. Предполагается, что подобный особый материал, из которого выполнены стенки камер, как губка впитывает феромон и затем контролируемо выделяет его в окружающую среду и тем самым действует по типу буферного накопителя, который компенсирует обусловленные погодными условиями колебания выделяемых в окружающую среду количеств феромона. Согласно изобретению образующие камеру или камеры предлагаемого в изобретении устройства стенки на по меньшей мере 50%, предпочтительно на по меньшей мере 70%, прежде всего на по меньшей мере 90%, от всей их площади, а наиболее предпочтительно по всей их площади выполняют из сополимера этилена с винилацетатом. Содержание винилацетата в этом материале предпочтительно должно составлять от 12 до 15 мас.%, при этом, по меньшей мере, на выполненных из такого материала участках стенки камер не должны иметь никакого покрытия. Материал, в котором содержание винилацетата выходит за указанные пределы, более не обеспечивает равномерное выделение действующих веществ в окружающую среду из их содержащегося в камерах раствора. В первом предпочтительном варианте стенки камеры или камер выполнены в основном из неокрашенного материала. Сказанное означает, что сополимер этилена с винилацетатом, образующий стенки камеры или камер, содержит менее 1 мас.%, прежде всего содержит менее 0,5 мас.%, а наиболее предпочтительно вообще не содержит окрашивающих компонентов, таких как неорганические или органические пигменты или иные красители. Устройства, в которых стенки их камер выполнены из в основном неокрашенного сополимера этилена с винилацетатом, даже в экстремальных погодных условиях, прежде всего в продолжительные периоды жары, все еще с высокой эффективностью обеспечивают надежный отлов короедов-граверов. В другом варианте стенки камеры или камер выполнены из окрашенного сополимера этилена с винилацетатом, содержащего до 50 мас.%, обычно от 1 до 30 мас.%, красителя, например пигмента, прежде всего красного пигмента и/или коричневого пигмента. Используемый в качестве материала стенок камеры или камер сополимер этилена с винилацетатом может содержать в небольших количествах обычные для подобных полимеров стабилизаторы, например антиоксиданты, предотвращающие или замедляющие старение полимерного материала. Содержание подобных стабилизаторов в полимере может достигать 0,1 мас.%. Наряду со стабилизатором полимер может также содержать в обычных количествах технологические добавки, такие как средства против сле-2 013238 живания и смазки, например амид эруковой кислоты или амид олеиновой кислоты. Такие добавки не оказывают отрицательного влияния на свойства предлагаемого в изобретении устройства. Помимо этого при создании изобретения было установлено, что предпочтительно использовать сополимер этилена с винилацетатом с индексом расплава, определяемым согласно стандарту ASTM D 1238 при 190 С и под нагрузкой 2,16 кг, от 1,8 до 3,2 г/10 мин, прежде всего от 2,2 до 2,8 г/10 мин. Подобные сополимеры этилена с винилацетатом хорошо известны из уровня техники и имеются в продаже, например выпускаются под товарным знаком Greenflex ML, прежде всего Greenflex ML 40 фирмой Polimeri SA, Италия. В предлагаемых в изобретении устройствах помимо сополимера этилена с винилацетатом, образующего по меньшей мере преобладающую часть стенок камер, могут использоваться и другие материалы, например материалы для механического соединения нескольких камер либо для повышения прочности устройства в целях его защиты от механических повреждений или же для закрепления устройства на деревьях или в ловушках. Предпочтительно, однако, выполнять предлагаемое в изобретении устройство исключительно из сополимера этилена с винилацетатом. В камерах предлагаемого в изобретении устройства содержится жидкий феромон короеда-гравера. Обычно общее количество смеси аттрактантов в одном устройстве составляет от 2 до 10 мл и прежде всего составляет от 1 до 5 мл, наиболее предпочтительно от 1,5 до 2,5 мл, в одной его камере. Предпочтительна смесь аттрактантов, которая в пересчете на всю ее массу содержит 2-этил-1,6 диоксаспиро[4,4]нонан в концентрации от 2 до 10 мас.%, прежде всего от 4 до 8 мас.%. Концентрация метилового эфира 2,4-декадиенкарбоновой кислоты в смеси аттрактантов предпочтительно должна составлять от 0,5 до 5 мас.%, прежде всего от 1 до 2 мас.%. На долю же 2-метилбут-3-ин-1-ола обычно приходится по меньшей мере 50 мас.%, прежде всего от 80 до 97 мас.%. Смесь аттрактантов предпочтительно не должна содержать никаких других компонентов, за исключением присутствующих в ней в небольших количествах примесей, наличие которых обусловлено особенностями технологического процесса, и возможно применяемых стабилизаторов. В отличие от пленочных пакетов, известных из уровня техники, предлагаемые в изобретении устройства представляют собой формованные, т.е. объемные или трехмерные, изделия, имеющие по меньшей мере 2, например 2, 3 или 4, камеры, заполняемые феромоном короеда-гравера. Для обеспечения равномерного выделения или испарения феромона в окружающую среду образующие камеры стенки на по меньшей мере 50%, прежде всего на по меньшей мере 70%, от всей их площади предпочтительно должны иметь толщину от 0,2 до 0,6 мм, прежде всего от 0,25 до 0,5 мм. Согласно изобретению образующие камеры стенки, по меньшей мере, на участках такой их толщины выполняют из не имеющего покрытия сополимера этилена с винилацетатом. Камеры предлагаемого в изобретении устройства могут иметь сферическую, эллипсоидную, многогранную, цилиндрическую или неправильную форму. В предпочтительном варианте преобладающая часть камеры имеет форму трубки, которая в поперечном сечении может иметь круглую, звездообразную, прямоугольную, эллиптическую (овальную), многоугольную или неправильную форму. Часто камеру выполняют в поперечном сечении круглой или эллиптической формы либо прямоугольной формы с закругленными углами. Внутренний объем каждой камеры обычно составляет от 1 до 5 см 3. Помимо этого при создании изобретения было установлено, что в оптимальном варианте отношение площади поверхности стенок, образующих каждую камеру, к ее внутреннему объему должно составлять от 1 до 10 см-1, прежде всего от 2 до 6 см-1. В предпочтительном варианте трубчатые камеры должны иметь внутренний диаметр в пределах от 5 до 20 мм, соответственно площадь поперечного сечения в пределах от примерно 20 до 200 мм 2 и длину в пределах от 15 до 40 мм. На концах такие трубчатые камеры могут иметь любую форму, например могут быть ограничены вогнутыми или плоскими поверхностями. В одном из предпочтительных вариантов предлагаемое в изобретении устройство имеет две камеры. При наличии у предлагаемого в изобретении устройства двух или более камер они должны быть изолированы друг от друга, т.е. не должны сообщаться между собой. Наряду с камерой(ами) предлагаемое в изобретении устройство может также иметь средства для его закрепления в приманочных ловушках, например вырезы для пропускания через них крепежных средств,таких как проволока и иные аналогичные средства. Пример предлагаемого в изобретении заполненного феромоном устройства, изготовленного из неокрашенного сополимера этилена с винилацетатом, показан на прилагаемом к описанию чертеже. Предлагаемые в изобретении устройства можно изготавливать аналогично заполняемым действующим веществом ампулам известными из уровня техники методами, например выдувным формованием, вакуумным формованием двойной вытяжкой листа на пуансоне или прежде всего термоформованием, обычно совмещаемыми также с заполнением камер феромоном. Предлагаемые в изобретении устройства обладают целым рядом рассмотренных ниже преимуществ. В отличие от обычных диспенсеров предлагаемые в изобретении устройства обеспечивают непрерывное выделение феромона в эффективном количестве в окружающую среду. Помимо этого в отличие от традиционных диспенсеров при применении предлагаемых в изобретении устройств колебания концентрации-3 013238 выделяемых в окружающую среду компонентов феромона отсутствуют или же не достигают степени, при которой снизилась бы эффективность отлова короеда-гравера. В отличие от обычных диспенсеров в виде пленочных пакетов, которые, как показывает практический опыт, необходимо заменять на новые по истечении 8-10 недель, предлагаемое в изобретении устройство даже по истечении 14 недель обеспечивает выделение феромона в окружающую среду в необходимом для эффективного отлова короеда-гравера количестве и с необходимым для этого составом. Помимо этого при применении предлагаемого в изобретении устройства впервые стало возможным надежно связать окончание лта скоплений короедов-граверов с исчерпанием запаса феромона в ловушке, оснащенной предлагаемым в изобретении устройством. Кроме того, предлагаемые в изобретении устройства позволяют также надежно контролировать лт скоплений короедов-граверов в трудно контролируемых местах, например в старых древостоях. Еще одно преимущество предлагаемого в изобретении устройства состоит в возможности более эффективного контроля уровня феромона в его камере или камерах. Прозрачность предлагаемого в изобретении устройства, обеспечиваемая выбранным для изготовления стенок его камер материалом и выбранной толщиной стенок камер, позволяет всегда точно определить количество оставшегося в устройстве феромона и тем самым точно определить тот момент времени, когда его необходимо заменить на новое. В отличие от обычного диспенсера, который несмотря на возможно еще оставшийся в нем феромон по завершении лта скоплений короедов-граверов выбрасывали из-за слишком низкой эффективности их отлова, предлагаемое в изобретении устройство при еще оставшемся в нем по завершении его использования феромоне, остаточное содержание которого можно точно определить визуально, можно при надлежащем его хранении в холодном месте вновь использовать на следующий год. Предлагаемое в изобретении решение позволяет таким образом коренным образом повысить надежность учета численности (мониторинга) короедов-граверов, а также эффективность их отлова и тем самым эффективно снизить уровень поражения ими стоячих деревьев. Помимо этого предлагаемое в изобретении устройство благодаря простоте его изготовления и контроля еще оставшегося в нем феромона,а также благодаря возможности его повторного использования после надлежащего хранения не только обеспечивает экономию на издержках, но и позволяет уменьшить количество мусора, образующегося при использовании подобного рода диспенсеров. Тем самым предлагаемые в изобретении устройства можно обычным образом использовать для борьбы с жуками вида Pityogenes chalcographus. Обычно такие устройства используются совместно с ловушками жуков, кучами из ловчей древесины, ловчими деревьями, кучами ловчего хвороста или ловчими кольями, обработанными в некоторых случаях соответствующим инсектицидом, например, циперметрином. Соответствующие методы борьбы с этими жуками хорошо известны специалистам в данной области, например, из журнала "Forsttechnische Informationen",8, 1996, c. 77-80, а также, например, из описания продукта Chalcoprax, выпускаемого фирмой BASF Aktiengesellschaft. Предлагаемые в изобретении устройства часто используют в сочетании с ловушками, в частности щелевыми ловушками фирмы Theysohn, которые можно, например, располагать звездой по три ловушки или использовать по отдельности. Кроме того, используемую в сочетании с предлагаемым в изобретении устройством ловушку можно для борьбы с короедом-гравером использовать и совместно с другими ловушками, например кучами из ловчей древесины, ловчими кольями, кучами ловчего хвороста и ловчими деревьями. Предлагаемые в изобретении устройства можно также использовать для мониторинга короедагравера. С этой целью предлагаемые в изобретении устройства обычно помещают в отдельные ловушки,например, в подверженных опасности поражения короедом-гравером местах густого ельника, жердняка или же старого древостоя. Для уменьшения степени поражения стоячих деревьев короедом-гравером одно или несколько предлагаемых в изобретении устройств используют совместно с ловушками или кучами из ловчей древесины, ловчими кольями, кучами ловчего хвороста и ловчими штабелями древесины, обработанными соответствующим инсектицидом, например -циперметрином, и размещаемыми в местах первичного поражения в лесах на корню, соответственно среди лежащих деревьев после ликвидации первичного поражения. Ниже изобретение поясняется на примерах, которые, однако, не ограничивают его объем. Пример 1. В этом примере использовали показанное на прилагаемом к описанию чертеже устройство с двумя камерами, изготовленное из неокрашенного сополимера этилена с винилацетатом, имеющего следующие параметры: Каждая камера имела длину примерно 30 мм, средний диаметр примерно 1,2 мм и не заполненный жидким феромоном объем примерно 2,8 мл. Толщина стенок камер в их обращенной к месту подвеши-4 013238 вания половине составляла 39130 мкм. Камеры были заполнены в общей сложности 2000 мг (масса содержимого) смеси из 2-этил-1,6 диоксаспиро[4,4]нонана в количестве 6-7 мас.%, метилового эфира 2,4-декадиенкарбоновой кислоты в количестве 1-2 мас.% и 2-метилбут-3-ин-2-ола в количестве 91-93 мас.%. Пример 2. В этом примере использовали аналогичное устройству из примера 1 устройство с двумя камерами,стенки которых были выполнены из окрашенного в коричневый цвет сополимера этилена с винилацетатом, имеющего следующие параметры: Сравнительный пример V1. В этом примере использовали аналогичное устройству из примера 1 устройство с двумя камерами,стенки которых были выполнены из окрашенного в коричневый цвет полиэтилена низкой плотности(LUPOLEN 3020 D фирмы Basell). Сравнительный пример V2. В этом примере использовали аналогичное устройству из примера 1 устройство с двумя камерами,стенки которых были выполнены из окрашенного диоксидом титана в белый цвет полиэтилена низкой плотности (LUPOLEN 2920 K фирмы Basell). Сравнительный пример V3. В этом примере использовали аналогичное устройству из примера 1 устройство с двумя камерами,стенки которых были выполнены из окрашенного диоксидом титана в белый цвет полиэтилена (LUPOLEN 1840 H фирмы Basell). Сравнительный пример V4. В этом примере использовали аналогичное устройству из примера 1 устройство с двумя камерами,стенки которых были выполнены из неокрашенного полиэтилена (LUPOLEN 2420 Н фирмы Basell). Сравнительный пример V5. В этом примере использовали диспенсер в виде пленочного пакета Chalcoprax Disp фирмы BASFAktiengesellschaft, заполненный феромоном указанного в примере 1 состава в количестве 1,8 г. Исследование характеристик испарения феромона Заполненные феромоном устройства испытывали на протяжении примерно 3,5 месяцев (с 30 апреля по 10 августа 2003 г.) в естественных условиях, контролируя уменьшение их массы через каждые 8-18 дней. Для этого каждое из устройств подвешивали в щелевые ловушки фирмы Theysohn. Испытания проводили вблизи поселка Гервиш под г. Магдебург. До полудня ловушки находились в тени, а после полудня - на солнце. Полученные результаты приведены в табл. 1 и представляют собой средние значения, усредненные в каждом случае по 10 устройствам. Таблица 1 Примечания: 1) уменьшение массы устройства в мг,2) масса в % в пересчете на исходную массу содержимого, равную 2000 мг. Приведенные в табл. 1 данные свидетельствуют о том, что обычно используемые для изготовления диспенсеров для испарения феромонов полиэтилены обеспечивают абсолютно неудовлетворительное выделение феромона короеда-гравера в окружающую среду, тогда как предлагаемые в изобретении полимеры обеспечивают необходимое для поддержания лта скоплений короедов-граверов выделение феромона в окружающую среду на протяжении 3,5 месяцев.-5 013238 Исследование эффективности отлова короедов-граверов в густом ельнике Заполненные феромоном устройства 15 апреля 2003 г. подвешивали в щелевых ловушках фирмыTheysohn. Ловушки размещали в густом ельнике (возраст деревьев 15 лет) на лесном участке, расположенном вблизи г. Бланкенхайм недалеко от г. Бад-Берка на высоте 400 м над уровнем моря. Устройствами каждого типа оснащали по 3 ловушки. В ходе испытания определяли количество короедов-граверов,пойманных к определенному моменту времени каждыми 3 ловушками, а также общее количество пойманных за весь период испытания короедов-граверов. Полученные результаты представлены в табл. 2. Во всех ловушках 29 июля 2003 г. диспенсеры заменяли на новые и после этого соответственно определяли эффективность отлова короедов-граверов. Полученные результаты представлены в табл. 3. Таблица 2 Приведенные в табл. 2 данные свидетельствуют о том, что предлагаемые в изобретении устройства превосходят обычный диспенсер в том отношении, что они даже в течение более продолжительного периода времени, составляющего 3 месяца, обеспечивают высокую эффективность отлова короедовграверов, тогда как обычный диспенсер в виде пленочного пакета практически полностью теряет свою эффективность по истечении примерно 2 месяцев. Приведенные в табл. 3 данные свидетельствуют о том, что предлагаемые в изобретении устройства,изготовленные из неокрашенного пленочного материала, обеспечивают при высоких температурах на протяжении всего эксперимента более высокую эффективность отлова короедов-граверов по сравнению с предлагаемыми в изобретении устройствами, но изготовленными из окрашенного пленочного материала. Исследование эффективности отлова короедов-граверов в старом еловом древостое Заполненные феромоном устройства 20 апреля 2003 г. подвешивали в щелевых ловушках фирмыTheysohn. Ловушки размещали в старом еловом древостое (возраст деревьев 80-90 лет) на лесном участке, расположенном вблизи г. Рюбеланд в Гарце на высоте 400 м над уровнем моря. Устройствами каждого типа оснащали по 3 ловушки. В ходе испытания определяли количество короедов-граверов, пойманных к определенному моменту времени каждыми 3 ловушками, а также общее количество пойманных за весь период испытания короедов-граверов. Полученные результаты представлены в табл. 4. Таблица 4 По результатам сравнительного исследования эффективности отлова короедов-граверов, которое проводили в период с 28 апреля по 6 июля 2002 г. на лесном участке вблизи г. Рюбеланд в Гарце на высоте 400 м над уровнем моря, в старом еловом древостое (возраст деревьев 80-90 лет), было установлено,что общая эффективность отлова короедов-граверов устройствами из сравнительных примеров 1, 3 и 4 составила менее 10% от эффективности отлова короедов-граверов обычным диспенсером из сравнительного примера 5. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство в виде сформованной из полимерного материала емкости по меньшей мере с двумя замкнутыми камерами, каждая из которых заполнена жидким феромоном, содержащим 2-этил-1,6 диоксаспиро[4,4]нонан, метиловый эфир 2,4-декадиенкарбоновой кислоты и по меньшей мере один спирт, выбранный из 2-метилбут-3-ен-1-ола и 2-метилбут-3-ин-1-ола, при этом образующие камеры стенки по меньшей мере на 50% от всей их площади имеют толщину от 0,1 до 1 мм и, по меньшей мере,на участках такой толщины выполнены из полимерного материала, представляющего собой не имеющий-6 013238 покрытия неокрашенный сополимер этилена с винилацетатом с содержанием винилацетата от 10 до 17 мас.%. 2. Устройство по п.1, в котором сополимер этилена с винилацетатом имеет индекс расплава, определяемый согласно стандарту ASTM D 1238 при 190 С и под нагрузкой 2,16 кг, от 1,8 до 3,2 г/10 мин. 3. Устройство по п.1 или 2, в котором отношение площади поверхности стенок, образующих каждую камеру, к ее внутреннему объему составляет от 1 до 10 см-1. 4. Устройство по одному из предыдущих пунктов, в котором камера(ы) имеет(ют) трубчатую форму с внутренним диаметром от 5 до 20 мм и с длиной от 20 до 40 мм. 5. Устройство по одному из предыдущих пунктов с двумя изолированными друг от друга камерами. 6. Устройство по одному из предыдущих пунктов, которое изготовлено исключительно в основном из неокрашенного сополимера этилена с винилацетатом. 7. Устройство по одному из предыдущих пунктов, в котором феромон в пересчете на всю его массу содержит 2-этил-1,6-диоксаспиро[4,4]нонан в количестве от 2 до 10 мас.%, метиловый эфир 2,4 декадиенкарбоновой кислоты в количестве от 0,5 до 5 мас.% и 2-метилбут-3-ин-1-ол и/или 2-метилбут-3 ен-1-ол в количестве от 90 до 97,5 мас.%. 8. Устройство по одному из предыдущих пунктов, содержание феромона в каждой камере которого составляет от 1 до 5 мл. 9. Способ борьбы с короедом-гравером (Pityogenes chalcographus), отличающийся тем, что используют одно или несколько устройств по одному из предыдущих пунктов совместно с ловушками. 10. Применение устройства по одному из пп.1-8 для контроля лта скоплений короедов-граверов.
