Способ стирки подверженного усадке текстиля и стиральная машина для осуществления этого способа

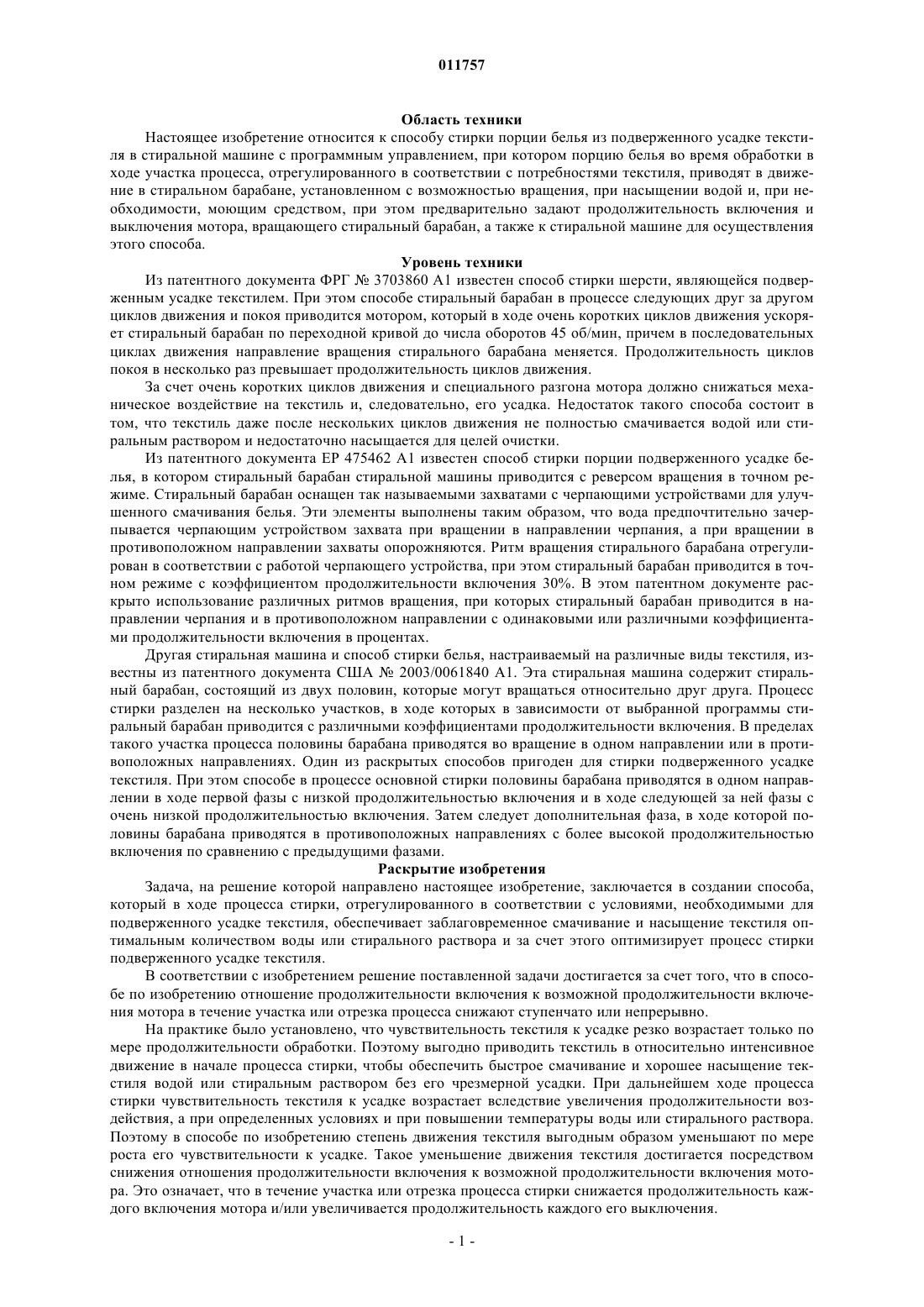

011757 Область техники Настоящее изобретение относится к способу стирки порции белья из подверженного усадке текстиля в стиральной машине с программным управлением, при котором порцию белья во время обработки в ходе участка процесса, отрегулированного в соответствии с потребностями текстиля, приводят в движение в стиральном барабане, установленном с возможностью вращения, при насыщении водой и, при необходимости, моющим средством, при этом предварительно задают продолжительность включения и выключения мотора, вращающего стиральный барабан, а также к стиральной машине для осуществления этого способа. Уровень техники Из патентного документа ФРГ 3703860 А 1 известен способ стирки шерсти, являющейся подверженным усадке текстилем. При этом способе стиральный барабан в процессе следующих друг за другом циклов движения и покоя приводится мотором, который в ходе очень коротких циклов движения ускоряет стиральный барабан по переходной кривой до числа оборотов 45 об/мин, причем в последовательных циклах движения направление вращения стирального барабана меняется. Продолжительность циклов покоя в несколько раз превышает продолжительность циклов движения. За счет очень коротких циклов движения и специального разгона мотора должно снижаться механическое воздействие на текстиль и, следовательно, его усадка. Недостаток такого способа состоит в том, что текстиль даже после нескольких циклов движения не полностью смачивается водой или стиральным раствором и недостаточно насыщается для целей очистки. Из патентного документа ЕР 475462 А 1 известен способ стирки порции подверженного усадке белья, в котором стиральный барабан стиральной машины приводится с реверсом вращения в точном режиме. Стиральный барабан оснащен так называемыми захватами с черпающими устройствами для улучшенного смачивания белья. Эти элементы выполнены таким образом, что вода предпочтительно зачерпывается черпающим устройством захвата при вращении в направлении черпания, а при вращении в противоположном направлении захваты опорожняются. Ритм вращения стирального барабана отрегулирован в соответствии с работой черпающего устройства, при этом стиральный барабан приводится в точном режиме с коэффициентом продолжительности включения 30%. В этом патентном документе раскрыто использование различных ритмов вращения, при которых стиральный барабан приводится в направлении черпания и в противоположном направлении с одинаковыми или различными коэффициентами продолжительности включения в процентах. Другая стиральная машина и способ стирки белья, настраиваемый на различные виды текстиля, известны из патентного документа США 2003/0061840 А 1. Эта стиральная машина содержит стиральный барабан, состоящий из двух половин, которые могут вращаться относительно друг друга. Процесс стирки разделен на несколько участков, в ходе которых в зависимости от выбранной программы стиральный барабан приводится с различными коэффициентами продолжительности включения. В пределах такого участка процесса половины барабана приводятся во вращение в одном направлении или в противоположных направлениях. Один из раскрытых способов пригоден для стирки подверженного усадке текстиля. При этом способе в процессе основной стирки половины барабана приводятся в одном направлении в ходе первой фазы с низкой продолжительностью включения и в ходе следующей за ней фазы с очень низкой продолжительностью включения. Затем следует дополнительная фаза, в ходе которой половины барабана приводятся в противоположных направлениях с более высокой продолжительностью включения по сравнению с предыдущими фазами. Раскрытие изобретения Задача, на решение которой направлено настоящее изобретение, заключается в создании способа,который в ходе процесса стирки, отрегулированного в соответствии с условиями, необходимыми для подверженного усадке текстиля, обеспечивает заблаговременное смачивание и насыщение текстиля оптимальным количеством воды или стирального раствора и за счет этого оптимизирует процесс стирки подверженного усадке текстиля. В соответствии с изобретением решение поставленной задачи достигается за счет того, что в способе по изобретению отношение продолжительности включения к возможной продолжительности включения мотора в течение участка или отрезка процесса снижают ступенчато или непрерывно. На практике было установлено, что чувствительность текстиля к усадке резко возрастает только по мере продолжительности обработки. Поэтому выгодно приводить текстиль в относительно интенсивное движение в начале процесса стирки, чтобы обеспечить быстрое смачивание и хорошее насыщение текстиля водой или стиральным раствором без его чрезмерной усадки. При дальнейшем ходе процесса стирки чувствительность текстиля к усадке возрастает вследствие увеличения продолжительности воздействия, а при определенных условиях и при повышении температуры воды или стирального раствора. Поэтому в способе по изобретению степень движения текстиля выгодным образом уменьшают по мере роста его чувствительности к усадке. Такое уменьшение движения текстиля достигается посредством снижения отношения продолжительности включения к возможной продолжительности включения мотора. Это означает, что в течение участка или отрезка процесса стирки снижается продолжительность каждого включения мотора и/или увеличивается продолжительность каждого его выключения.-1 011757 В примере осуществления изобретения быстрому смачиванию текстиля выгодным образом способствует то, что во время вращения стирального барабана, на внутренней стороне обечайки которого расположено черпающее устройство для черпания воды из нижней области бака для стирального раствора,зачерпнутую воду выливают на белье, когда черпающее устройство находится в своем положении выше порции белья. За счет этого белье не только смачивается в свободной ванне, но также и подвергается обливанию водой или стиральным раствором со всех сторон. Согласно примерам дальнейшего развития изобретения по пп.3 и 5 в течение участка процесса стиральный барабан вращают только в одном направлении или в попеременных направлениях. За счет этого достигается выгодная перегруппировка текстиля внутри порции, и все предметы белья смачиваются равномерно. Практика показала, что при вращении стирального барабана с относительно низким числом оборотов, например величиной от 15 до 25 об/мин, достигается особенно хорошая перегруппировка белья, когда стиральный барабан вращается исключительно в одном направлении, так как при таком числе оборотов текстиль только немного поднимается захватами, расположенными на обечайке стирального барабана. При одном и том же направлении вращения предметы белья постепенно перемещаются поступательно и перегруппируются, в то время как при вращении барабана с таким числом оборотов в противоположном направлении они перемещались бы обратно на прежнее место. В отличие от этого вращение стирального барабана в попеременных направлениях с числом оборотов, например, от 25 до 35 об/мин способствует быстрой перегруппировке предметов белья внутри порции, так как при таком числе оборотов предметы белья дальше поднимаются захватами и падают с обечайки барабана вниз, что вызывает случайное распределение белья, так что порция белья перегруппируется особенно быстро. В следующем предпочтительном примере осуществления способа барабан вращают в направлении действия черпающего устройства. За счет этого при вращении стирального барабана черпающее устройство оптимальным образом заполняется водой или стиральным раствором и когда оно находится над порцией белья, зачерпнутая вода выливается сверху из черпающего устройства на текстиль. Способ по изобретению при приводе стирального барабана в направлении действия черпающего устройства далее выгодным образом дополняется тем, что стиральный барабан вращают в направлении действия черпающего устройства с коэффициентом продолжительности включения в этом направлении,превышающим коэффициент продолжительности включения в противоположном направлении. За счет этого дополнительного решения даже при приводе стирального барабана в попеременных направлениях достигается быстрое смачивание порции белья за счет оптимального использования черпающего устройства. Быстрое смачивание и насыщение текстиля особенно выгодно обеспечивается благодаря тому, что в начале процесса стирки мотор приводят с коэффициентом продолжительности включения больше 12%. Такое решение позволяет избежать недостаточного привода текстиля в движение в начале процесса стирки и обеспечивает интенсивное насыщение текстиля водой или стиральным раствором. Высокая доля движения текстиля дополнительно обеспечивает интенсивное механическое воздействие, особенно выгодное для очистки текстиля. Для снижения усадки текстиля в следующем примере развития способа по изобретению в конце процесса стирки выбирают коэффициент продолжительности включения меньше 5%. Было установлено,что именно к концу процесса стирки вследствие предыдущего и еще продолжающегося размягчения текстиля его чувствительность к усадке возрастает настолько резко, что чрезмерной усадки можно избежать только за счет очень слабого привода текстиля в движение. Поскольку в начале процесса стирки текстиль подвергался высокой доле привода в движение, несмотря на слабый привод в движение в конце процесса стирки, для него обеспечивается достаточное требуемое для очистки суммарное механическое воздействие или требуемая механическая энергия. Таким образом, достигается оптимальная очистка текстиля при его низкой усадке. При этом было установлено, что в соответствии с конструктивными особенностями бака для стирального раствора и/или стирального барабана вращение барабана с числом оборотов от 15 до 35 об/мин особенно предпочтительно для всех возможных вариантов осуществления способа по изобретению. Точное число оборотов может быть дополнительно оптимизировано в зависимости от геометрии, действия захватов или предпочтительного направления вращения. Соответствующим образом было определено, что в соответствии с конструктивными особенностями бака для стирального раствора и/или стирального барабана особенно предпочтительно движение барабана с промежутком времени от 10 до 60 с между циклами движения. За счет этого обеспечивается достаточно интенсивное воздействие на текстиль стирального раствора.-2 011757 Краткий перечень чертежей Далее со ссылками на прилагаемые чертежи будут подробно описаны способ и стиральная машина по изобретению на двух примерах режима движения стирального барабана в процессе стирки. На чертежах: фиг. 1 схематично изображает в разрезе бак для стирального раствора со стиральным барабаном; фиг. 2 изображает диаграмму чувствительности к усадке в функции продолжительности воздействия на текстиль в процессе стирки; фиг. 3 изображает диаграмму коэффициента продолжительности включения в функции продолжительности процесса стирки; фиг. 4 изображает диаграмму режима движения стирального барабана в одном направлении; фиг. 5 изображает диаграмму участка режима движения стирального барабана с попеременными направлениями движения. Осуществление изобретения Стиральная машина оснащена представленным на фиг. 1 баком 2 для стирального раствора и установленным в нем стиральным барабаном 1, который приводится не показанным мотором. На внутренней стороне обечайки стирального барабана 1 укреплены три захвата 3, которые при вращении стирального барабана 1 поднимают отдельные предметы порции белья 6 со дна барабана и позволяют им после подъема падать под действием силы тяжести. За счет этого обеспечивается требуемое для очистки механическое воздействие на предметы белья. Степень движения или механическое воздействие на предметы белья зависит от размеров стирального барабана 1 и захватов 3, а также от числа оборотов стирального барабана 1. В предпочтительном примере выполнения стирального барабана его диаметр составляет 50 см. Возможны и другие размеры стирального барабана, но в этом случае его число оборотов должно быть приведено в соответствие с диаметром. На фиг. 2 показана диаграмма чувствительности SE к усадке текстиля, например шерсти, в функции продолжительности t или времени воздействия на текстиль в процессе стирки. При этом на оси абсцисс(х) нанесено время или продолжительность t процесса стирки, а на оси ординат (у) - чувствительность SE к усадке. Чувствительность SE к усадке предмета белья представляет свойство предмета белья в отношении степени изменения его размеров по длине во время обработки. При этом чувствительность SE к усадке дана в виде процентного отношения мгновенного или текущего размера по длине предмета белья к его размеру перед обработкой. Помимо продолжительности воздействия на усадку текстиля оказывает влияние воздействие механической энергии, например, в виде движения текстиля. Поэтому параметры числа оборотов стирального барабана 1 и продолжительность включения мотора, т.е. те параметры, которые в основном влияют на движение текстиля, должны быль отрегулированы в соответствии с чувствительностью SE к усадке. Кроме движения текстиля, на его усадку влияет также температура обрабатывающей среды. Как показано на фиг. 2, чувствительность SE к усадке в начале процесса стирки еще относительно низка, поскольку отдельные волокна еще мало набухли из-за кратковременного воздействия. Поэтому в начале процесса стирки даже очень чувствительный к усадке текстиль может приводиться в движение более интенсивно без чрезмерной усадки вследствие этого движения. Стиральная машина оснащена программным устройством управления со средствами для управления мотором и для управления режимом числа оборотов барабана в соответствии с диаграммами по фиг. 4 и 5. В соответствии с режимом по фиг. 4 стиральный барабан 1 приводится только в одном направлении вращения. В фазе А мотор поочередно включается с продолжительностью Те включения, равной 12 с, и выключается с продолжительностью Та выключения, равной 48 с. При этом мотор управляется таким образом, что во время циклов включения стиральный барабан вращается с числом оборотов 22 об/мин. Коэффициент ED продолжительности включения в фазе А вычисляется по формуле ED=Те/(Те+Та) и составляет 20%. В соответствии с представленным на фиг. 2 ростом чувствительности SE к усадке в способе по фиг. 4 в ходе фазе В продолжительность Те включения мотора сокращается до 7,2 с (или до 1,8 с в ходе фазы С), а продолжительность Та выключения мотора, соответственно, увеличивается до 52,8 с (или до 58,2 с в ходе фазы С). Таким образом, в фазе В коэффициент ED продолжительности включения составляет 12%, а в фазе С он составляет 3%. Такое осуществление способа обеспечивает снижение приложения к текстилю механической энергии по мере роста его чувствительности SE к усадке и одновременно приложение суммарной механической энергии, требуемой для очистки текстиля. Так, в известном из уровня техники способе стирки чувствительного к усадке текстиля стиральный барабан в течение процесса стирки приводится с постоянным коэффициентом ED продолжительности включения, равным 12%. При этом действующая на текстиль суммарная механическая энергия имеет примерно ту же величину, что и при данном примере осуществления изобретения. Изменение коэффициента ED продолжительности включения в течение процесса стирки в предпочтительном примере осуществления по фиг. 4 представлено на фиг. 3 в виде функции, показанной сплошной линией. В альтернативных вариантах коэффициент ED продолжительности включения по мере про-3 011757 должительности t процесса стирки может также снижаться непрерывно или бесступенчато, как это показано на фиг. 3 штрихпунктирной линией. Кроме того, стиральный барабан 1 по фиг. 1 оснащен захватами 3, которые снабжены черпающими устройствами 4. Эти черпающие устройства 4 зачерпывают воду из нижней области бака 2 для стирального раствора и поливают ею порцию белья 6 сверху, когда во время вращения стирального барабана 1 по стрелке 7 захват 3 занимает положение 3.1 над порцией белья 6. В предпочтительном примере осуществления стиральный барабан 1 вращается исключительно в направлении по стрелке 7, так что действие черпающего устройства используется оптимальным образом,и порция белья 6 омывается водой или стиральным раствором со всех сторон. Это выгодным образом способствует быстрому смачиванию и насыщению текстиля порции белья 6. Согласно второму примеру осуществления, представленному на фиг. 5, стиральный барабан 1 вращается с попеременными направлениями вращения с числом оборотов либо +33 об/мин либо -33 об/мин. При этом в фазе А продолжительность Те 1 включения мотора на вращение стирального барабана 1 по стрелке 7 на фиг. 1, т.е. в направлении действия черпающего устройства 4, составляет 15 с и превышает продолжительность Те 2 включения мотора на вращение стирального барабана 1 в противоположном направлении, равную 9 с. В ходе фазы А продолжительность Та 1 выключения составляет 45 с, а продолжительность Та 2 выключения составляет 51 с. Коэффициент ED продолжительности включения мотора в одном направлении вычисляется по формуле Таким образом, коэффициент ED1 продолжительности включения мотора на вращение стирального барабана 1 в направлении действия черпающего устройства 4 составляет 25% и превышает коэффициент ED2 продолжительности включения мотора в противоположном направлении, равный 15%. За счет такого выбора коэффициентов ED1 и ED2 продолжительности включения действие черпающего устройства 4 может эффективно использоваться, несмотря на привод барабана с попеременным направлением вращения. Величины продолжительности Те 1, Та 1, Те 2 и Та 2 циклов включения мотора во втором примере осуществления выбраны таким образом, что средний коэффициент включения, приведенный ко всей фазе А, составляет 20%, как и в первом примере. Величины продолжительности Те 1, Та 1, Те 2 и Та 2 циклов включения мотора для способа по фиг. 5 приведены в таблице. Величины продолжительности Те и Та включения и выключения мотора и числа оборотов стирального барабана 1 не ограничиваются числовыми величинами, данными для обоих примеров осуществления способа по изобретению. Они могут быть различными в пределах областей, указанных в пунктах формулы изобретения, с учетом потребностей подлежащего обработке текстиля и геометрических размеров стирального барабана 1 и захватов 3. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ стирки порции белья (6) из подверженного усадке текстиля в стиральной машине с программным управлением, оснащенной мотором, вращающим стиральный барабан (1), в котором для приведения в движение порции белья (6) для смачивания и насыщения ее водой или стиральным раствором мотор приводят в действие с предварительно заданным временем работы Te и временем останова Ta,отличающийся тем, что в течение стирки коэффициент продолжительности работы мотора снижают ступенчато или непрерывно в соответствии с увеличением чувствительности (SE) к усадке. 2. Способ по п.1, отличающийся тем, что во время вращения стирального барабана (1), на внутренней стороне обечайки которого расположено черпающее устройство (4) для черпания воды из нижней области бака (2) для стирального раствора, зачерпнутую воду выливают сверху на порцию белья (6), когда черпающее устройство (4) находится выше порции белья (6). 3. Способ по п.1 или 2, отличающийся тем, что в течение процесса стирки стиральный барабан (1) вращают в одном направлении (7). 4. Способ по п.2, отличающийся тем, что стиральный барабан (1) вращают в направлении (7) действия черпающего устройства (4). 5. Способ по п.1 или 2, отличающийся тем, что в течение процесса стирки стиральный барабан (1) вращают в переменных направлениях. 6. Способ по п.2, отличающийся тем, что стиральный барабан (1) вращают в направлении (7) действия черпающего устройства (4) с коэффициентом ED1 продолжительности работы, превышающим коэффициент ED2 продолжительности работы в противоположном направлении. 7. Способ по любому из предыдущих пунктов, отличающийся тем, что в течение фазы (А) в начале стирки мотор приводят в действие с коэффициентом продолжительности работы, превышающим 12%. 8. Способ по п.7, отличающийся тем, что в течение фазы (С) в конце процесса стирки мотор приводят в действие с коэффициентом продолжительности работы менее 5%. 9. Способ по любому из предыдущих пунктов, отличающийся тем, что вращение барабана производят в соответствии с конструктивными особенностями бака (2) для стирального раствора и/или стирального барабана (1) с числом оборотов от 15 до 35 об/мин. 10. Способ по любому из предыдущих пунктов, отличающийся тем, что фазы работы мотора следуют друг за другом с промежутком времени от 10 до 60 с. 11. Стиральная машина с программным управлением для осуществления способа по любому из пп.1-10, содержащая стиральный барабан (1), установленный с возможностью вращения и приводимый во вращение мотором, и устройство программного управления числом оборотов стирального барабана(1), направлением (7) его вращения, временем Те работы и временем Та останова мотора, отличающаяся тем, что устройство программного управления выполнено с возможностью ступенчатого или непрерывного снижения коэффициента продолжительности работы ED в соответствии с увеличением чувствительности (SE) к усадке в течение стирки. 12. Стиральная машина по п.11, отличающаяся тем, что стиральный барабан на внутренней стороне своей обечайки содержит захваты (3, 3.1), оснащенные черпающим устройством (4) для черпания воды из нижней области бака (2) для стирального раствора и последующего выливания ее при нахождении черпающего устройства выше порции белья (6). 13. Стиральная машина по п.11 или 12, отличающаяся тем, что она выполнена с возможностью вращения стирального барабана в одном направлении (7) вращения. 14. Стиральная машина по п.12, отличающаяся тем, что она выполнена с возможностью вращения стирального барабана (1) и движения черпающего устройства в одном направлении. 15. Стиральная машина по п.11 или 12, отличающаяся тем, что она выполнена с возможностью вращения стирального барабана (1) в попеременных направлениях. 16. Стиральная машина по п.12, отличающаяся тем, что устройство программного управления выполнено с возможностью управления вращением стирального барабана (1) в направлении действия черпающего устройства (4) с коэффициентом ED1 продолжительности работы, превышающим коэффициент ED2 продолжительности работы в противоположном направлении. 17. Стиральная машина по любому из пп.11-16, отличающаяся тем, что устройство программного управления выполнено с возможностью управления мотором в течение фазы (А) в начале стирки с коэффициентом продолжительности работы, превышающим 12%. 18. Стиральная машина по п.17, отличающаяся тем, что указанное устройство выполнено с возможностью управления мотором в течение фазы (С) в конце стирки с коэффициентом продолжительности работы менее 5%.-5 011757 19. Стиральная машина по любому из пп.11-18, отличающаяся тем, что она выполнена с возможностью вращения барабана в диапазоне от 15 до 35 об/мин. 20. Стиральная машина по любому из пп.11-19, отличающаяся тем, что фазы работы мотора имеют между ними интервал времени от 10 до 60 с.
