Рама, в частности, для двери, окна или фасадного элемента

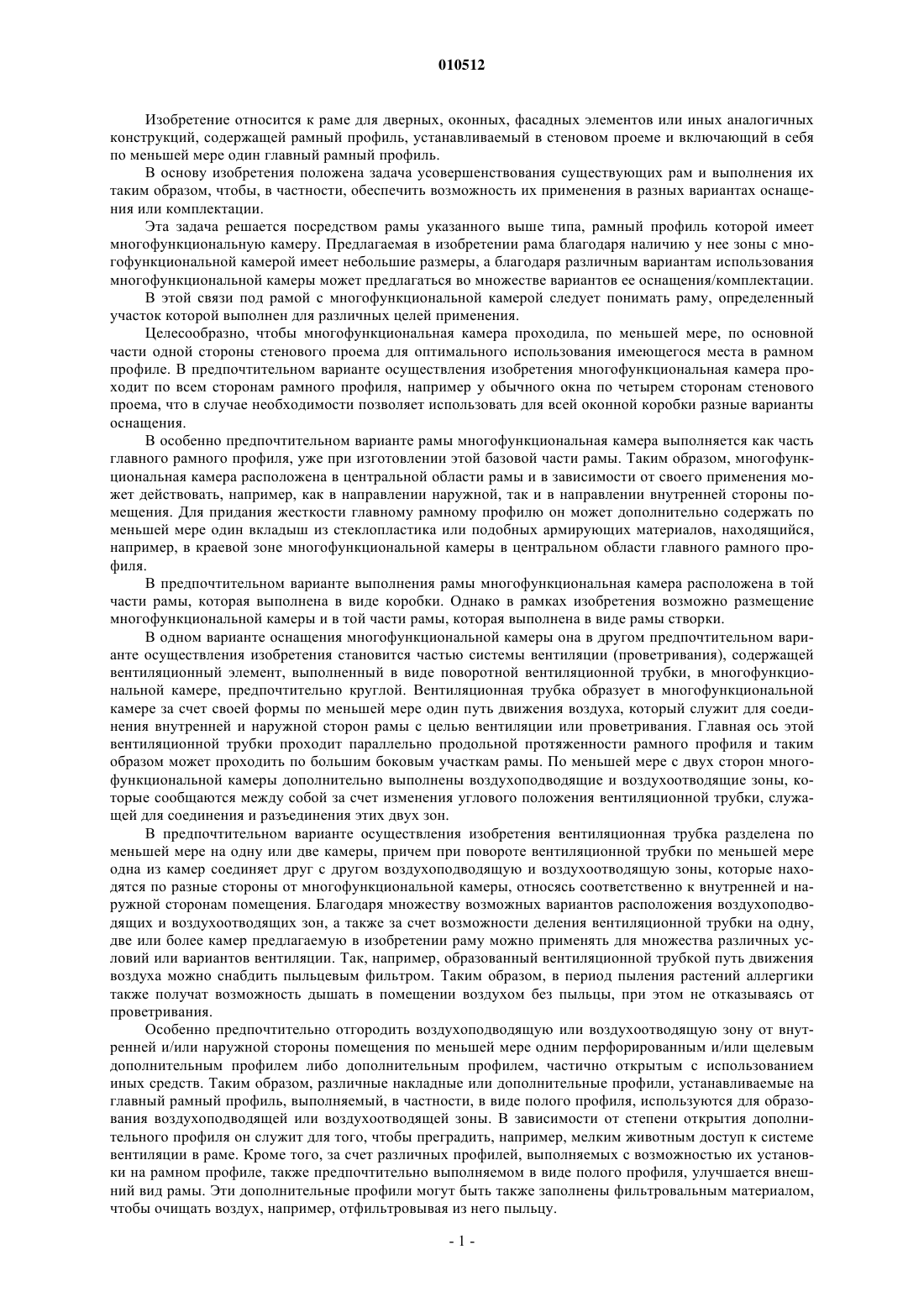

010512 Изобретение относится к раме для дверных, оконных, фасадных элементов или иных аналогичных конструкций, содержащей рамный профиль, устанавливаемый в стеновом проеме и включающий в себя по меньшей мере один главный рамный профиль. В основу изобретения положена задача усовершенствования существующих рам и выполнения их таким образом, чтобы, в частности, обеспечить возможность их применения в разных вариантах оснащения или комплектации. Эта задача решается посредством рамы указанного выше типа, рамный профиль которой имеет многофункциональную камеру. Предлагаемая в изобретении рама благодаря наличию у нее зоны с многофункциональной камерой имеет небольшие размеры, а благодаря различным вариантам использования многофункциональной камеры может предлагаться во множестве вариантов ее оснащения/комплектации. В этой связи под рамой с многофункциональной камерой следует понимать раму, определенный участок которой выполнен для различных целей применения. Целесообразно, чтобы многофункциональная камера проходила, по меньшей мере, по основной части одной стороны стенового проема для оптимального использования имеющегося места в рамном профиле. В предпочтительном варианте осуществления изобретения многофункциональная камера проходит по всем сторонам рамного профиля, например у обычного окна по четырем сторонам стенового проема, что в случае необходимости позволяет использовать для всей оконной коробки разные варианты оснащения. В особенно предпочтительном варианте рамы многофункциональная камера выполняется как часть главного рамного профиля, уже при изготовлении этой базовой части рамы. Таким образом, многофункциональная камера расположена в центральной области рамы и в зависимости от своего применения может действовать, например, как в направлении наружной, так и в направлении внутренней стороны помещения. Для придания жесткости главному рамному профилю он может дополнительно содержать по меньшей мере один вкладыш из стеклопластика или подобных армирующих материалов, находящийся,например, в краевой зоне многофункциональной камеры в центральном области главного рамного профиля. В предпочтительном варианте выполнения рамы многофункциональная камера расположена в той части рамы, которая выполнена в виде коробки. Однако в рамках изобретения возможно размещение многофункциональной камеры и в той части рамы, которая выполнена в виде рамы створки. В одном варианте оснащения многофункциональной камеры она в другом предпочтительном варианте осуществления изобретения становится частью системы вентиляции (проветривания), содержащей вентиляционный элемент, выполненный в виде поворотной вентиляционной трубки, в многофункциональной камере, предпочтительно круглой. Вентиляционная трубка образует в многофункциональной камере за счет своей формы по меньшей мере один путь движения воздуха, который служит для соединения внутренней и наружной сторон рамы с целью вентиляции или проветривания. Главная ось этой вентиляционной трубки проходит параллельно продольной протяженности рамного профиля и таким образом может проходить по большим боковым участкам рамы. По меньшей мере с двух сторон многофункциональной камеры дополнительно выполнены воздухоподводящие и воздухоотводящие зоны, которые сообщаются между собой за счет изменения углового положения вентиляционной трубки, служащей для соединения и разъединения этих двух зон. В предпочтительном варианте осуществления изобретения вентиляционная трубка разделена по меньшей мере на одну или две камеры, причем при повороте вентиляционной трубки по меньшей мере одна из камер соединяет друг с другом воздухоподводящую и воздухоотводящую зоны, которые находятся по разные стороны от многофункциональной камеры, относясь соответственно к внутренней и наружной сторонам помещения. Благодаря множеству возможных вариантов расположения воздухоподводящих и воздухоотводящих зон, а также за счет возможности деления вентиляционной трубки на одну,две или более камер предлагаемую в изобретении раму можно применять для множества различных условий или вариантов вентиляции. Так, например, образованный вентиляционной трубкой путь движения воздуха можно снабдить пыльцевым фильтром. Таким образом, в период пыления растений аллергики также получат возможность дышать в помещении воздухом без пыльцы, при этом не отказываясь от проветривания. Особенно предпочтительно отгородить воздухоподводящую или воздухоотводящую зону от внутренней и/или наружной стороны помещения по меньшей мере одним перфорированным и/или щелевым дополнительным профилем либо дополнительным профилем, частично открытым с использованием иных средств. Таким образом, различные накладные или дополнительные профили, устанавливаемые на главный рамный профиль, выполняемый, в частности, в виде полого профиля, используются для образования воздухоподводящей или воздухоотводящей зоны. В зависимости от степени открытия дополнительного профиля он служит для того, чтобы преградить, например, мелким животным доступ к системе вентиляции в раме. Кроме того, за счет различных профилей, выполняемых с возможностью их установки на рамном профиле, также предпочтительно выполняемом в виде полого профиля, улучшается внешний вид рамы. Эти дополнительные профили могут быть также заполнены фильтровальным материалом,чтобы очищать воздух, например, отфильтровывая из него пыльцу.-1 010512 Далее в рамках изобретения возможно выполнение вентиляционной трубки или вентиляционного элемента с возможностью ее/его перемещения с помощью электродвигателя. Этот электродвигатель поворачивает или перемещает вентиляционную трубку/вентиляционный элемент в требуемое положение в зависимости от управляющих импульсов своего блока управления или своей, при необходимости, программируемой и/или дистанционно управляемой электронной системы управления. При этом электродвигатель находится в многофункциональной камере, располагаясь предпочтительно над вентиляционным элементом или под ним. Соответственно, для такого удобного управления вентиляцией не требуется дополнительного конструктивного пространства за пределами коробки, и вся система вентиляции может быть установлена в раме уже перед монтажом. У варианта с вентиляционной трубкой электродвигатель расположен в многофункциональной камере и выполнен предпочтительно в виде трубчатого минидвигателя. Вместо того чтобы занять часть многофункциональной камеры системой вентиляции, в другом варианте осуществления изобретения многофункциональная камера может быть снабжена, по меньшей мере, на отдельных участках частями или деталями устройства для защиты от насекомых. Вместе с тем,такое устройство также может быть расположено в дополнение к вентиляции на другой стороне коробки,благодаря чему различные варианты многофункциональной камеры дополняют друг друга, умещаясь в одной раме. Части многофункциональной камеры, не занятые частью системы вентиляции или устройством для защиты от насекомых, могут быть заполнены для улучшения изоляции коробки изоляционным материалом, который за счет возможности открывания многофункциональной камеры также впоследствии, т.е. после монтажа коробки, также является сменным. Дверь, окно, фасадный элемент или аналогичную конструкцию, снабженную предлагаемой в изобретении рамой, можно выполнить в различных вариантах оснащения/комплектации, что заметно отличает изобретение от уровня техники. Другие преимущества и подробности осуществления изобретения рассмотрены ниже со ссылкой на следующие схематичные чертежи, на которых показано: на фиг. 1 - пример коробки с рамой створки в горизонтальном разрезе, причем в левой части система вентиляции открыта, а в правой части - закрыта,на фиг. 2 - конструкция, показанная на фиг. 1, в вертикальном разрезе,на фиг. 3 - другой пример предлагаемой в изобретении коробки с соответствующей рамой створки в вертикальном разрезе,на фиг. 4 - фрагмент предлагаемой в изобретении коробки с системой вентиляции, снабженной теплообменником. Предлагаемая в изобретении рама, в данном случае - коробка 1, установленная в стене 2, образована в основном рамным профилем, выполненным в виде полого профиля 3. Полый профиль 3 содержит, в свою очередь, выполненный в виде главного полого профиля 4 главный рамный профиль, который помимо нескольких изолирующих полостей 6 ограничивает, по меньшей мере частично, многофункциональную камеру 7, предназначенную для вентиляции (проветривания) помещения. В этой многофункциональной камере 7 находится вентиляционная трубка 8, установленная с возможностью поворота вокруг оси 9, соответствующей ее продольной оси. Вентиляционная трубка 8 разделена в сечении в основном на камеры 11, 12, из которых камера 11 может соединять друг с другом внутреннюю 13 и наружную 14 стороны помещения, как это показано в левой части фиг. 1. Черная двойная стрелка 16 обозначает в этой части чертежа соединение между внутренней 13 и наружной 14 сторонами. В правой части фиг. 1 вентиляционная трубка повернута по сравнению с вентиляционной трубкой в левой части фиг. 1, как это обозначено стрелкой 17. Естественно, вместо поворота в математически отрицательном направлении речь может идти и о повороте в математически положительном направлении. За счет поворота вентиляционной трубки 8 воздухоподводящая или воздухоотводящая зона 18, обращенная к наружной стороне 14, перекрывается относительно воздухоподводящей или воздухоотводящей зоны 18', обращенной к внутренней стороне 13, посредством уплотнения, выполненного в данном случае в виде уплотнения 19 полой камеры и расположенного с наружной стороны камеры 12 вентиляционной трубки. В результате вентиляция прекращается, а внутренняя 13 и наружная 14 стороны или воздухоподводящие и воздухоотводящие зоны 18, 18' отделены друг от друга, как это показано теперь двумя стрелками 21. В предпочтительном варианте осуществления изобретения многофункциональная камера 7выполнена, по существу, скругленной в сечении, как это также видно на фиг. 1, причем полый профиль 3 усилен по меньшей мере одним вкладышем 20 из стеклопластика. При использовании вентиляционной трубки 8, также имеющей круглую форму, достигается заметная экономия пространства по сравнению с другими комбинациями форм. Можно также выполнить многофункциональную камеру 7, например,квадратной или другой формы в сечении и вставить в нее также преимущественно круглую вентиляционную трубку 8, причем в этом случае оставшиеся свободными участки многофункциональной камеры 7 можно заполнить изоляционным материалом, чтобы повысить показатели изоляции коробки 1. В рассматриваемом варианте выполнения рамы главный полый профиль 4 коробки выполнен в виде-2 010512 профиля-платформы, на который можно устанавливать самыми разнообразными средствами различные другие профили. Для обеспечения разнообразных возможностей присоединения к раме 22 створки и для вариативного выполнения самой коробки 1 открытые участки многофункциональной камеры 7 могут быть закрыты на отдельных участках различными профильными планками или накладными профилями. Изображенная на фиг. 1 профильная планка 23 или накладной профиль 23 служит для закрытия многофункциональной камеры 7, по меньшей мере, на отдельных ее участках, и сопряжения рамы 22 створки с коробкой 1 в закрытом положении. Благодаря упомянутому выполнению главного полого профиля 4 в виде профиля-платформы в рамках изобретения выполнение воздухоподводящих и воздухоотводящих зон 18, 18', расположенных по меньшей мере с двух сторон от полости 7, возможно также путем установки одного или нескольких дополнительных профилей 24. Использование этих дополнительных профилей 24 приводит к улучшению возможностей адаптации коробки 1, например, к различному внешнему виду фасадов. В примере выполнения рамы, показанном в левой части фиг. 1, воздух поступает с наружной стороны 14 через предпочтительно перфорированный дополнительный профиль 24, расположенный на раме 22 створки и выполненный в виде штапика, внутрь внешней открытой зоны 18 полости 7, содержащей пыльцевой фильтр 25, и далее в полость 7 через соответствующие продольные щели профильной планки 23, называемой также покровным профилем коробки. Дальше путь движения воздуха проходит через открытую вентиляционную трубку 8 и главный полый профиль 4, опять же открытый за счет наличия продольных щелей, а также с внутренней стороны через дополнительный профиль 24, зажатый в выступающих адаптерных ребрах 27, выполненный, например, в виде перфорированного алюминиевого Uобразного профиля и замыкающий открытую зону 18' в направлении помещения. На вертикальном разрезе, изображенном на фиг. 2, показано, что в верхних и нижних профилях предлагаемой в изобретении коробки, каждый из которых по бокам оснащен системой вентиляции, многофункциональная камера позволяет использовать роликовую противомоскитную шторку 28, являющуюся частью устройства для защиты от насекомых. Эта роликовая противомоскитная шторка 28 расположена в верхнем главном полом профиле 4 коробки 1 и содержит помимо валика 29 выполненное в виде спирали или спиральной пружины, встроенное натяжное устройство 30, а также частично намотанную на валик 29 противомоскитную сетку 31. Валик 29 со встроенной спиральной пружиной подвешен в опорных чашках, размещенных в его концевых зонах. Эти опорные чашки закрываются после установки профильной планки 23. Дополнительно профильную планку 23 укорачивают по ширине для пропуска противомоскитной сетки 31, например синтетической марлевой завесы. Понятно, что вместо выполнения в виде устройства для защиты от насекомых противомоскитная сетка 31 может быть заменена также экраном для задерживания содержащейся в воздухе пыльцы или же затеняющим экраном для затенения помещения. Противомоскитную сетку 31, движение которой направляют по бокам двумя алюминиевыми зажимными профилями 24 (фиг. 1) рамы створки и коробки, зацепляют внизу на фиг. 2 с помощью крючковой планки 32, расположенной на вытягиваемом конце противомоскитной сетки 31, за часть 33 главного полого профиля 4, причем ее движение дополнительно направляют с помощью внешней закрывающей облицовки 34. Подобные направляющие предусмотрены также у окна с импостом, где противомоскитная сетка 31 может состоять из двух частей, или в рабочей створке штульпового окна. Соответственно тогда в многофункциональной камере 7 в верхней раме окна могут находиться две роликовые противомоскитные шторки. В невытянутом положении противомоскитной сетки 31 крючок находится в соответствующем положении на содержащем роликовую противомоскитную шторку 28 главном полом профиле 4, как это обозначено поз. 36, причем ни снаружи, ни изнутри не видно никаких частей устройства для защиты от насекомых, нарушающих общий внешний вид рамы. Таким образом, при открытой раме 22 створки роликовая противомоскитная шторка 28 также эффективно препятствует проникновению насекомых через стеновой проем 37. Для лучшего управления роликовой противомоскитной шторкой 28 крючковая планка 36 или 32 снабжена удерживающим ребром 38, которое и при закрытом окне входит в уплотняющую полость 39, 39'. В зоне противомоскитной сетки коробка имеет щеточное уплотнение 35. В предпочтительном варианте осуществления изобретения многофункциональная камера в нижней части главного полого профиля 4 заполнена изоляционным материалом 41, что еще более повышает изолирующие свойства коробки 1, которая и так уже хорошо изолирована благодаря наличию системы нескольких полых камер. Изображенный на фиг. 3 пример подходит, в частности, для применения в откидных верхних фрамугах или мансардных окнах. Предлагаемая в изобретении рама имеет на этом вертикальном разрезе три участка с многофункциональными камерами, из которых оба нижних участка заполнены изоляционным материалом 41, тогда как верхний участок снабжен роликовой противомоскитной шторкой 28. Поэтому устройство для защиты от насекомых в верхней части фиг. 3 с роликовой противомоскитной шторкой и держателями противомоскитной сетки соответствует устройству для защиты от насекомых на фиг. 2. Также изобретение позволяет с удобством управлять движением роликовой противомоскитной шторки, затеняющего или пыльцевого экрана с помощью электродвигателя, предпочтительно с дистанционным управлением, который, в частности, также может размещаться в многофункциональной камере.-3 010512 Роликовую противомоскитную шторку 28 можно также разместить вне коробки, например в плоскости фальца, причем тогда коробку 1 вместе со створкой пришлось бы адаптировать к этой конструкции. Возможна также конструкция коробки 1, обеспечивающая возможность размещения дополнительной роликовой шторки на неиспользовавшемся до сих пор участке профиля, так чтобы, например, противомоскитная сетка 31 и затеняющий экран могли располагаться параллельно друг другу. Коробка 1,включая створку, должна была бы иметь для этого несколько другие размеры и, например, на своих боковых участках содержать системы вентиляции или вентиляционные трубки 8, а также противомоскитные или затеняющие экраны (а также, возможно, дополнительно пыльцевой экран), предпочтительно имеющие возможность перемещения от верхнего участка рамы к ее нижнему участку. Главный полый профиль 4 на средней части фиг. 3 выполнен с помощью различных дополнительных профилей в виде распорки 42. В частности, установка профильной детали 43 приводит к образованию упора для рамы 22 створки, одинакового над средним главным полым профилем 4 и под ним. Коробка 1 на фиг. 2, как и коробка на фиг. 3, через заполненный изоляционным материалом подоконный присоединительный профиль 44, имеющий с обеих сторон паз для пленки 45, соединена изнутри с подоконником 46, а снаружи - с отливом 47. В качестве других возможностей оформления полый профиль, снабженный многофункциональной камерой 7, дает возможности подключения теплообменника 48 (фиг. 4). При этом к главному полому профилю 4 прикреплен профиль 54 теплообменника, в котором находится теплообменник 48. С этой целью главный полый профиль 4 может быть выполнен слегка измененным по сравнению со своими прежними формами сечения, например с возможностью его разборки на отдельные части, чтобы теплообменник 48 можно было обслуживать и в положении монтажа за счет извлечения внутренних частей коробки 1 без полного извлечения рамы. Поскольку профиль 54 теплообменника, при необходимости, доходит до стены 2, в ней должны быть предусмотрены соответствующие выемки. Теплообменник предпочтительно снабжается воздухом через многофункциональную камеру 7 или через находящуюся в ней вентиляционную трубку 8, причем многофункциональная камера 7 не только имеет двухкамерную конструкцию, но и обладает четырьмя отдельными камерами, расположенными вдоль продольной оси вентиляционной трубки 8, для четырех в общей сложности патрубков соединения теплообменника с внешней средой. Возможно также применение дополнительных камер в зависимости от того, должен ли теплообменник 48 дополнительно к вентиляции или, например, самостоятельно регулировать воздушный поток. На фиг. 4 схематично изображены пути движения воздуха, имеющиеся в зоне многофункциональной камеры, причем стрелка 49 обозначает воздух, проходящий изнутри помещения наружу через теплообменник 48, а стрелка 50 - воздух, проходящий с наружной стороны помещения через теплообменник внутрь. Патрубки 51 теплообменника соединены через адаптерный (переходной) профиль 52 с камерами, расположенными вдоль продольной оси 9 вентиляционной трубки 8. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Рама для дверей, окон, фасадных элементов или иных аналогичных конструкций, содержащая рамный профиль (3), устанавливаемый в стеновом проеме (37) и включающий в себя по меньшей мере один главный рамный профиль (4), отличающаяся тем, что рамный профиль (3) имеет многофункциональную камеру (7). 2. Рама по п.1, отличающаяся тем, что многофункциональная камера (7) проходит по основной части длины по меньшей мере одной стороны рамы. 3. Рама по п.1 или 2, отличающаяся тем, что по меньшей мере одна часть многофункциональной камеры (7) является частью главного рамного профиля (4). 4. Рама по одному из пп.1-3, отличающаяся тем, что многофункциональная камера (7) частично открыта и выполнена с возможностью ее закрытия различными накладными профилями (23) для дальнейшего формирования рамного профиля (3). 5. Рама по одному из пп.1-4, отличающаяся тем, что многофункциональная камера (7) по меньшей мере частично снабжена подвижным, образующим по меньшей мере один путь движения воздуха вентиляционным элементом (8) системы вентиляции, главная ось (9) которого проходит параллельно продольной протяженности рамного профиля (3), причем рама имеет воздухоподводящие и воздухоотводящие зоны (18, 18'), расположенные по меньшей мере с двух сторон многофункциональной камеры (7). 6. Рама по п.5, отличающаяся тем, что вентиляционный элемент (8) разделен по меньшей мере на одну камеру (11, 12), по меньшей мере одна из которых за счет движения вентиляционного элемента (8) соединяет воздухоподводящую и воздухоотводящую зону (18, 18') друг с другом. 7. Рама по п.5 или 6, отличающаяся тем, что воздухоподводящая или воздухоотводящая зона (18,18') образована за счет установки дополнительного профиля (23, 24). 8. Рама по одному из пп.5-7, отличающаяся тем, что содержащая электродвигатель система вентиляции снабжена блоком управления, управляющим движением вентиляционной трубки (8) посредством электродвигателя.-4 010512 9. Рама по п.8, отличающаяся тем, что электродвигатель расположен в многофункциональной камере (7). 10. Рама по одному из пп.5-9, отличающаяся тем, что подвижный вентиляционный элемент (8) выполнен в виде поворотной вентиляционной трубки (8). 11. Рама по одному из пп.5-9, отличающаяся тем, что подвижный вентиляционный элемент (8) выполнен в виде профиля вентиляционной камеры, установленного с возможностью перемещения в многофункциональной камере (7). 12. Рама по одному из пп.1-11, отличающаяся тем, что многофункциональная камера (7), по меньшей мере, на отдельных участках является частью устройства для защиты от насекомых. 13. Рама по п.12, отличающаяся тем, что устройство для защиты от насекомых выполнено в виде вытягиваемой роликовой противомоскитной шторки (28) со встроенным натяжным устройством, причем роликовая противомоскитная шторка (28) расположена в многофункциональной камере (7). 14. Рама по п.13, отличающаяся тем, что роликовая противомоскитная шторка (28) содержит валик(29) с предварительной натянутой спиральной пружиной, установленной в опорных чашках, расположенных на концах валика (29). 15. Рама по п.13 или 14, отличающаяся тем, что вытягиваемый конец противомоскитной сетки (31) роликовой противомоскитной шторки (28) имеет крепежный участок (32), закрепляемый на противоположной противомоскитной шторе (28) стороне рамы (1). 16. Рама по п.15, отличающаяся тем, что движение противомоскитной сетки (31) направляют по бокам направляющие профили, расположенные на рамном профиле (3). 17. Рама по одному из пп.12-16, отличающаяся тем, что устройство для защиты от насекомых или по меньшей мере его часть выполнено(а) с возможностью его/ее извлечения из рамы (1) для очистки,причем для его/ее установки и/или снятия предусмотрен по меньшей мере один закрепленный съемным образом накладной профиль (23). 18. Рама по одному из пп.1-17, отличающаяся тем, что многофункциональная камера (7) заполнена на отдельных участках изоляционным материалом (41). 19. Рама по одному из пп.1-18, отличающаяся тем, что она содержит теплообменник (48), соединенный через многофункциональную камеру (7) для вентиляции с внутренней (13) и наружной (14) сторонами помещения. 20. Рама по одному из пп.1-19, отличающаяся тем, что главный рамный профиль (4) выполнен в виде главного полого профиля (4). 21. Рама по одному из пп.1-19, отличающаяся тем, что рамный профиль (3) выполнен в виде полого профиля (3). 22. Дверь, отличающаяся тем, что она содержит раму (1) по одному из предыдущих пунктов. 23. Окно, отличающееся тем, что оно содержит раму (1) по одному из пп.1-21.
