Складная гладильная доска

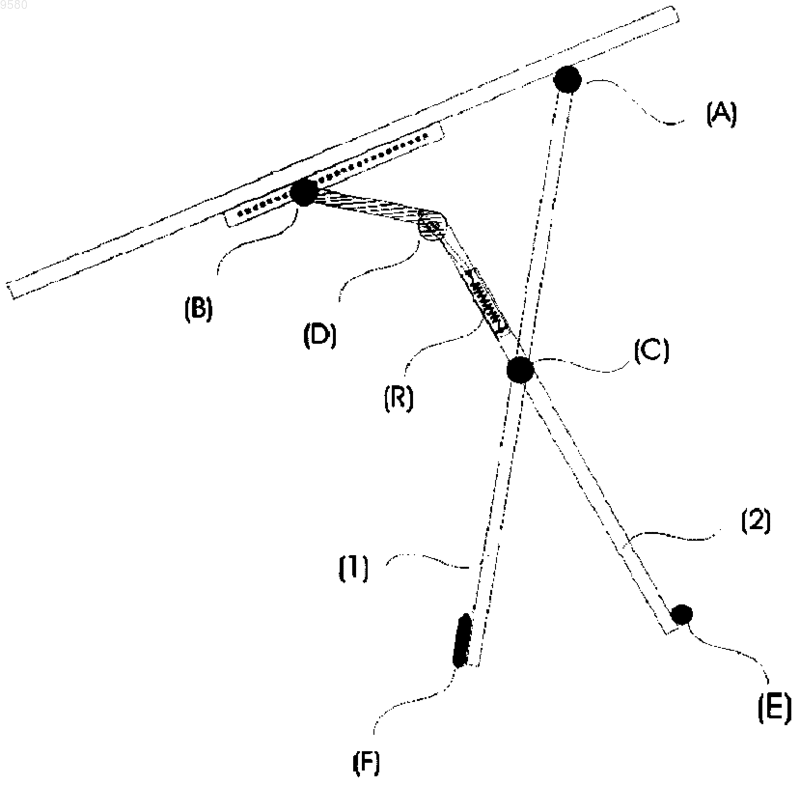

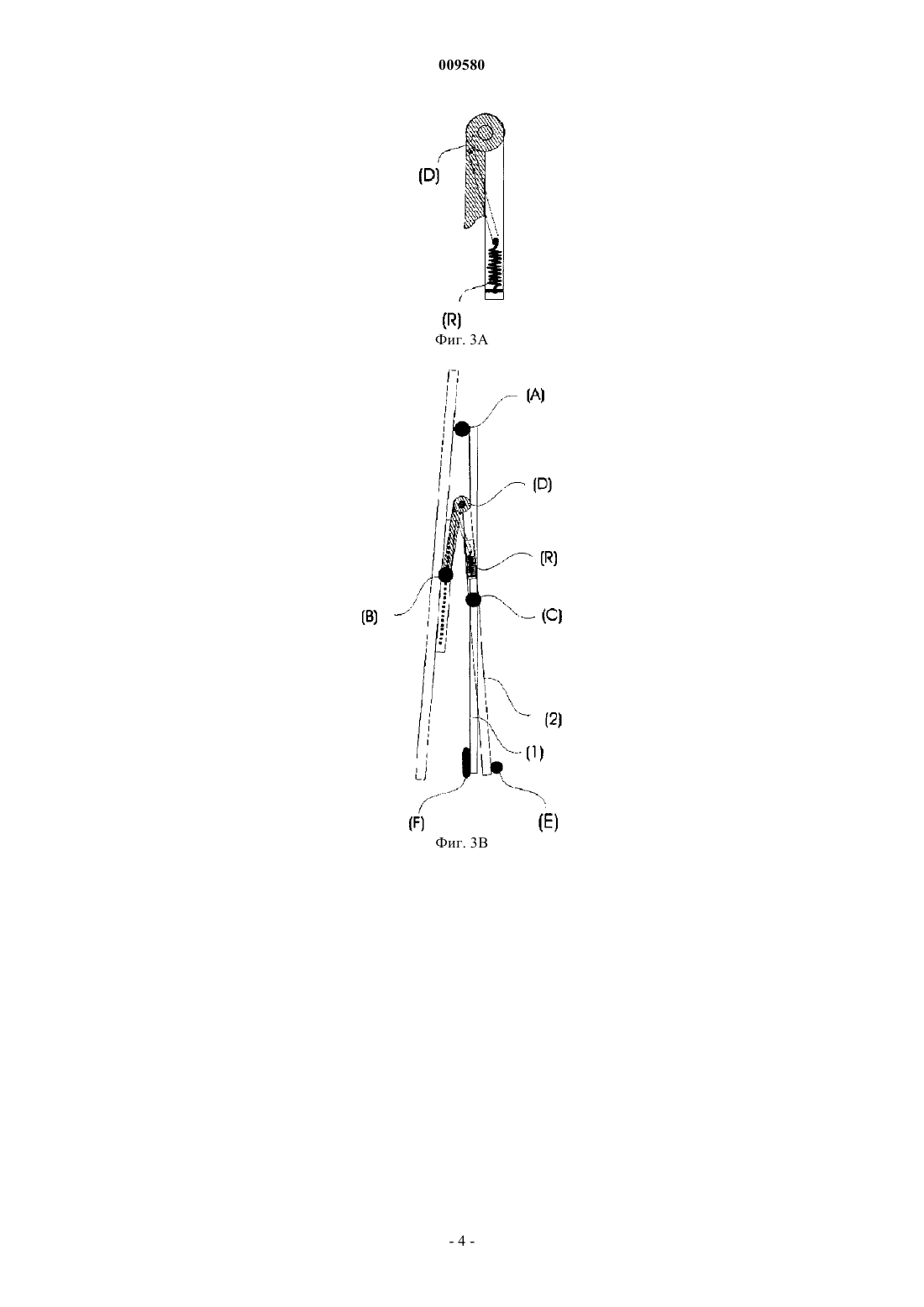

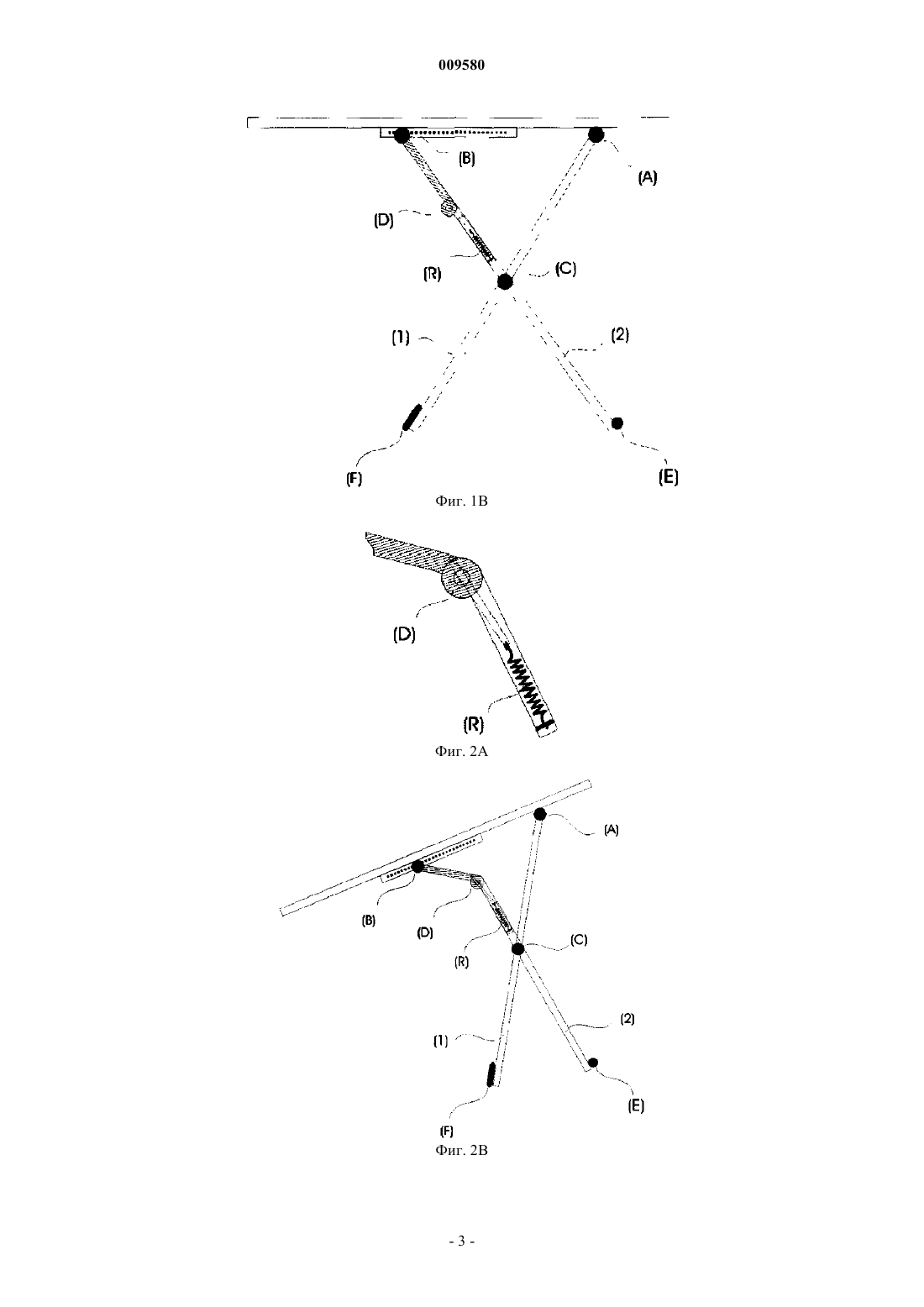

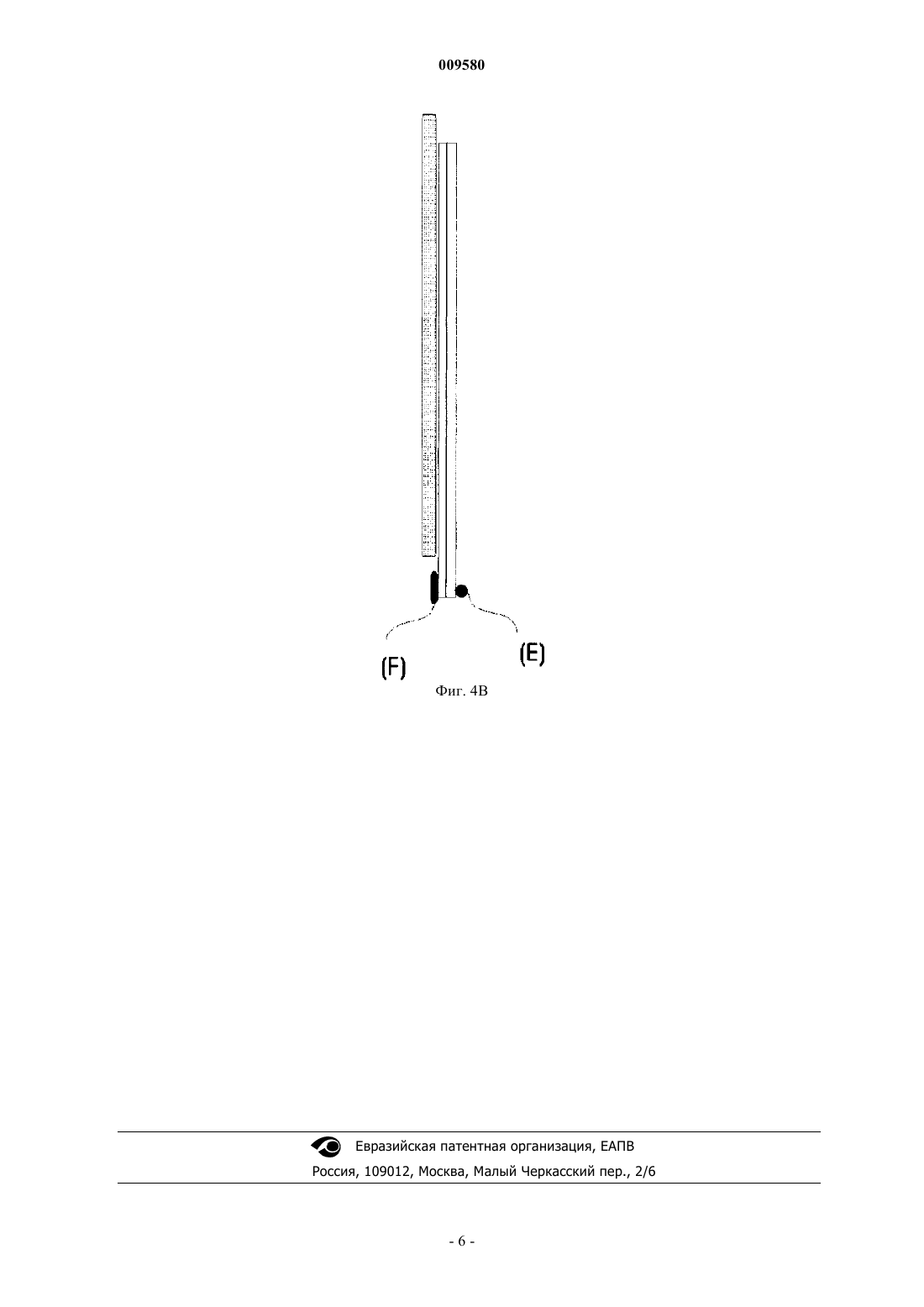

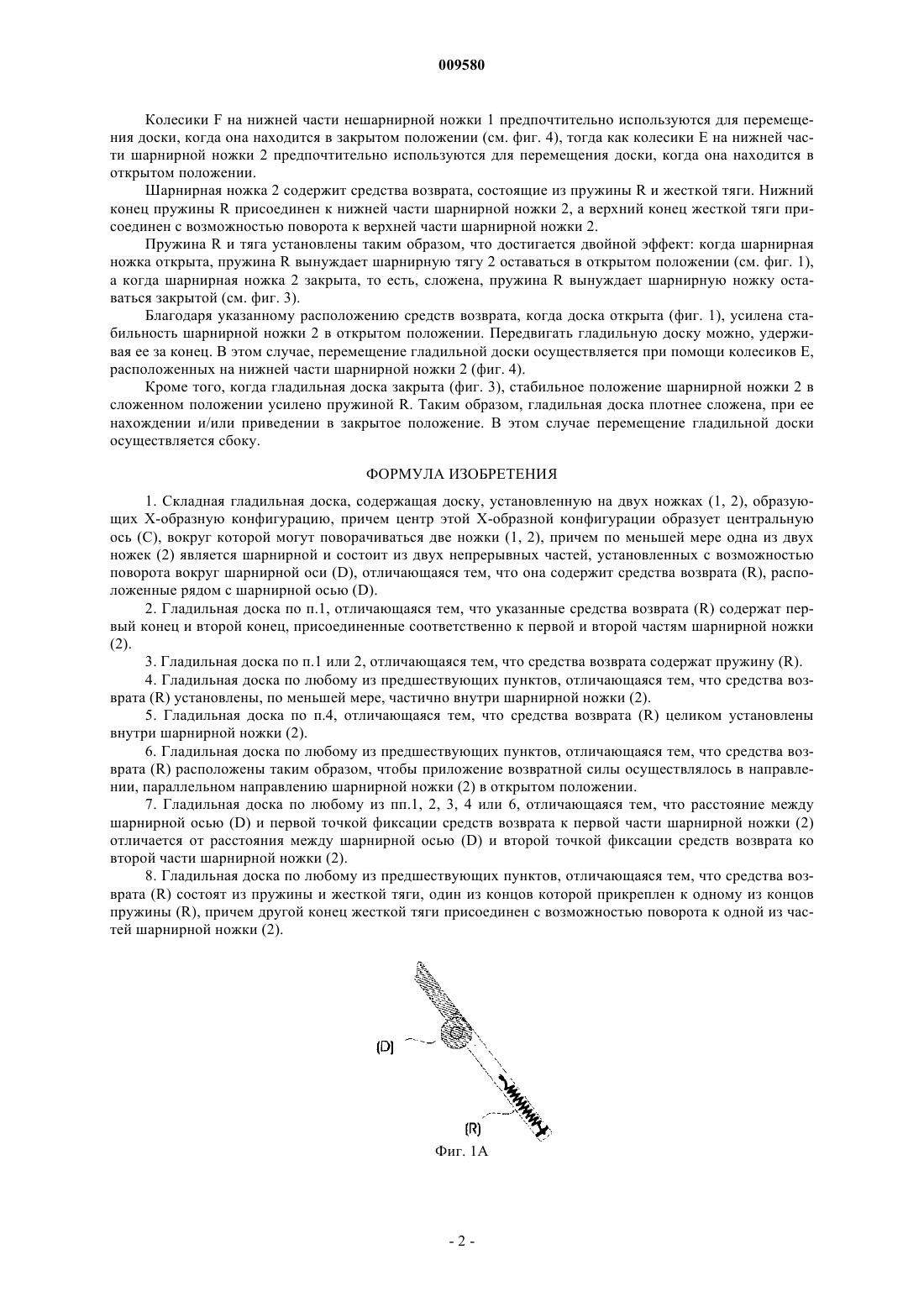

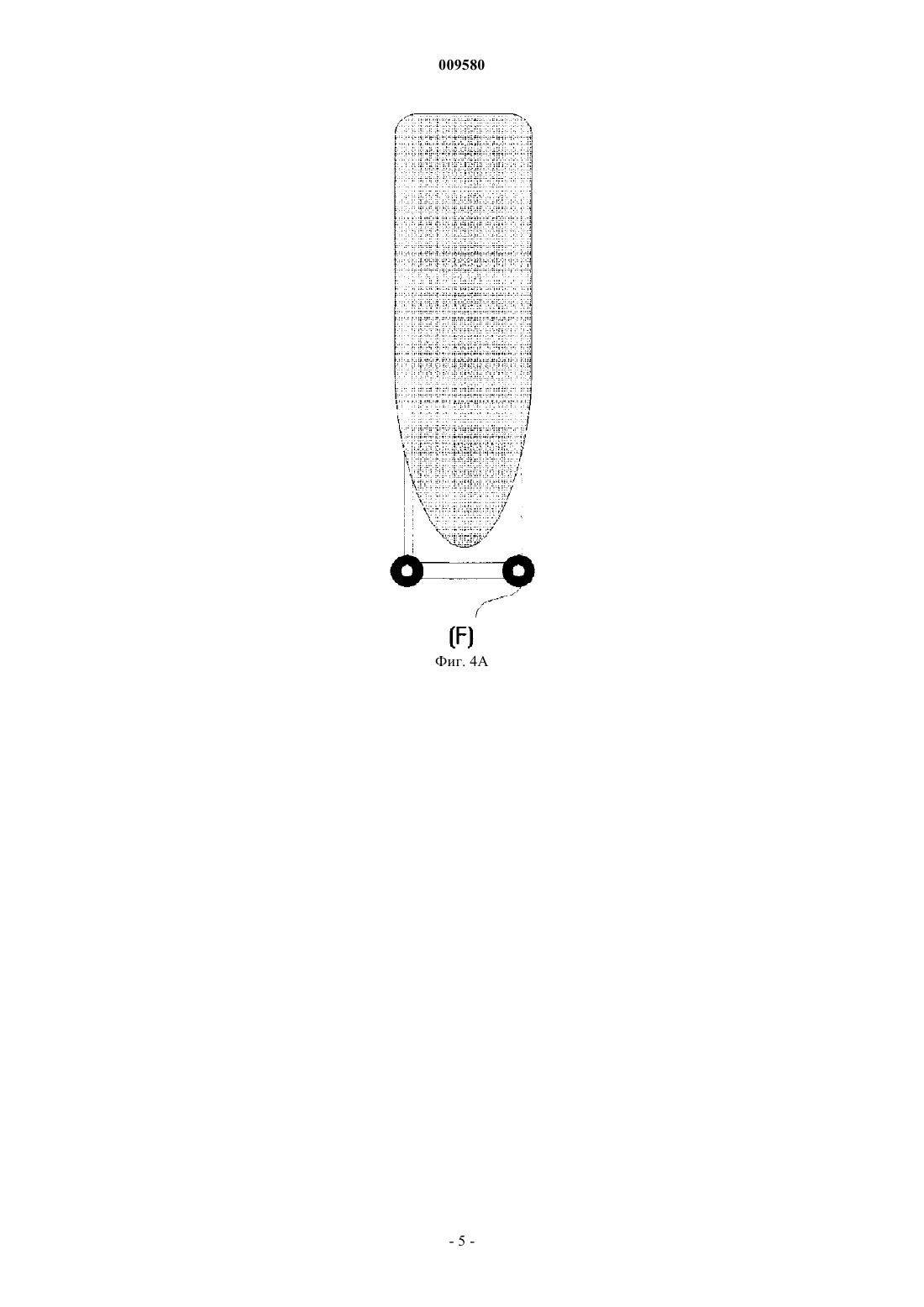

009580 Область техники Настоящее изобретение относится к глажению. Более конкретно изобретение относится к складной гладильной доске, содержащей две ножки, образующие X-образную конфигурацию, причем центр X имеет центральную ось, вокруг которой могут поворачиваться две ножки. Предшествующий уровень техники Существует множество типов гладильных досок, соответствующих приведенному выше определению. Известны также гладильные доски, содержащие ножку, снабженную шарниром (шарнирную ножку), состоящую из двух непрерывных частей, поворачивающихся вокруг оси. Эта ось, именуемая в настоящем тексте шарнирной осью, расположена обычно между верхним концом шарнирной ножки и центральной осью, вокруг которой могут поворачиваться две ножки. Гладильные доски, снабженные шарнирной ножкой, как указано выше, описаны в следующих патентных документах: ЕР 0 708 194 А 1, GB 804 645 и GB 729 630. Наличие шарнирной ножки имеет несколько преимуществ, основным из которых является простота складывания доски. Однако указанные гладильные доски, известные из уровня техники, имеют и недостатки. В частности, шарнирная ножка может складываться самопроизвольно при установке доски в открытое положение. Этот риск повышается, если доска содержит утяжеляющие ее элементы, например, встроенный в одну из ножек генератор пара. Кроме того, та же проблема может возникать при желании удержать доску в закрытом положении. В этом случае, шарнирная ножка может самопроизвольно открываться. Таким образом, имеется необходимость в усовершенствовании гладильных досок, содержащих шарнирные ножки, в особенности в усилении стабильности открытого или закрытого положений и/или упрощении раскладывания или складывания досок, содержащих шарнирные ножки. Сущность изобретения В соответствии с настоящим изобретением эта задача решается при помощи размещения средств возврата рядом с шарнирной осью. Согласно одному из вариантов осуществления изобретения, средства возврата содержат первый конец и второй конец, присоединенные соответственно к первой и второй частях шарнирной ножки. Согласно другому варианту осуществления настоящего изобретения средства возврата содержат пружину. Предпочтительно средства возврата установлены внутри шарнирной ножки. Предпочтительно средства возврата расположены таким образом, чтобы приложение возвратной силы осуществлялось в направлении, параллельном направлению шарнирной ножки в открытом положении. Таким образом, для удержания шарнирной ножки в открытом положении используется дополнительная сила. Согласно другому варианту осуществления настоящего изобретения, расстояние между шарнирной осью и первой точкой фиксации средств возврата на первой части шарнирной ножки отличается от расстояния между шарнирной осью и второй точкой фиксации средств возврата на второй части шарнирной ножки. Кроме того, по меньшей мере, часть средств возврата может перемещаться кнаружи шарнирной ножки так, что возвратная сила может прикладываться к шарнирной ножке, когда она сложена. Таким образом, улучшается стабильность сложенного положения гладильной доски. Предпочтительно средства возврата содержат пружину и жесткую тягу, один из концов которой прикреплен к одному из концов пружины. Другой конец жесткой тяги присоединен с возможностью поворота к одной из частей шарнирной ножки. Краткое описание графических материалов Ниже настоящее изобретение описано на примере со ссылками на прилагаемые чертежи. На фиг. 1 представлена гладильная доска в соответствии с настоящим изобретением в открытом положении. На фиг. 2 представлена та же гладильная в частично закрытом положении. На фиг. 3 представлена та же доска в закрытом положении. На фиг. 4 представлены другие проекции той же доски в закрытом положении. Сведения, подтверждающие возможность осуществления изобретения На каждой из фиг. 1-3 представлено по два вида, а именно общий вид доски (правая часть чертежа) и вид участка вокруг шарнирной оси D шарнирной ножки 2 (левая часть чертежа). Гладильная доска, изображенная на фиг. 1-4, содержит две ножки 1, 2, образующие Х-образную конфигурацию. Верхняя часть ножек 1, 2 соединена с гладильной доской, в частности, в фиксированной точке поворота А для нешарнирной ножки 1 и на мостике В, скользящем в направляющей для шарнирной ножки 2. Две ножки 1, 2 установлены с возможностью поворота вокруг центральной оси С. Нижняя часть шарнирной ножки 2 имеет колесики Е, оси вращения которых перпендикулярны главному направлению гладильной доски. Нижняя часть нешарнирной ножки 1 содержит колесики F, оси вращения которых перпендикулярны осям вращения колесиков Е, расположенных на нижней части шарнирной ножки 2.-1 009580 Колесики F на нижней части нешарнирной ножки 1 предпочтительно используются для перемещения доски, когда она находится в закрытом положении (см. фиг. 4), тогда как колесики Е на нижней части шарнирной ножки 2 предпочтительно используются для перемещения доски, когда она находится в открытом положении. Шарнирная ножка 2 содержит средства возврата, состоящие из пружины R и жесткой тяги. Нижний конец пружины R присоединен к нижней части шарнирной ножки 2, а верхний конец жесткой тяги присоединен с возможностью поворота к верхней части шарнирной ножки 2. Пружина R и тяга установлены таким образом, что достигается двойной эффект: когда шарнирная ножка открыта, пружина R вынуждает шарнирную тягу 2 оставаться в открытом положении (см. фиг. 1),а когда шарнирная ножка 2 закрыта, то есть, сложена, пружина R вынуждает шарнирную ножку оставаться закрытой (см. фиг. 3). Благодаря указанному расположению средств возврата, когда доска открыта (фиг. 1), усилена стабильность шарнирной ножки 2 в открытом положении. Передвигать гладильную доску можно, удерживая ее за конец. В этом случае, перемещение гладильной доски осуществляется при помощи колесиков Е,расположенных на нижней части шарнирной ножки 2 (фиг. 4). Кроме того, когда гладильная доска закрыта (фиг. 3), стабильное положение шарнирной ножки 2 в сложенном положении усилено пружиной R. Таким образом, гладильная доска плотнее сложена, при ее нахождении и/или приведении в закрытое положение. В этом случае перемещение гладильной доски осуществляется сбоку. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Складная гладильная доска, содержащая доску, установленную на двух ножках (1, 2), образующих Х-образную конфигурацию, причем центр этой Х-образной конфигурации образует центральную ось (С), вокруг которой могут поворачиваться две ножки (1, 2), причем по меньшей мере одна из двух ножек (2) является шарнирной и состоит из двух непрерывных частей, установленных с возможностью поворота вокруг шарнирной оси (D), отличающаяся тем, что она содержит средства возврата (R), расположенные рядом с шарнирной осью (D). 2. Гладильная доска по п.1, отличающаяся тем, что указанные средства возврата (R) содержат первый конец и второй конец, присоединенные соответственно к первой и второй частям шарнирной ножки(2). 3. Гладильная доска по п.1 или 2, отличающаяся тем, что средства возврата содержат пружину (R). 4. Гладильная доска по любому из предшествующих пунктов, отличающаяся тем, что средства возврата (R) установлены, по меньшей мере, частично внутри шарнирной ножки (2). 5. Гладильная доска по п.4, отличающаяся тем, что средства возврата (R) целиком установлены внутри шарнирной ножки (2). 6. Гладильная доска по любому из предшествующих пунктов, отличающаяся тем, что средства возврата (R) расположены таким образом, чтобы приложение возвратной силы осуществлялось в направлении, параллельном направлению шарнирной ножки (2) в открытом положении. 7. Гладильная доска по любому из пп.1, 2, 3, 4 или 6, отличающаяся тем, что расстояние между шарнирной осью (D) и первой точкой фиксации средств возврата к первой части шарнирной ножки (2) отличается от расстояния между шарнирной осью (D) и второй точкой фиксации средств возврата ко второй части шарнирной ножки (2). 8. Гладильная доска по любому из предшествующих пунктов, отличающаяся тем, что средства возврата (R) состоят из пружины и жесткой тяги, один из концов которой прикреплен к одному из концов пружины (R), причем другой конец жесткой тяги присоединен с возможностью поворота к одной из частей шарнирной ножки (2).
