Гладильная система

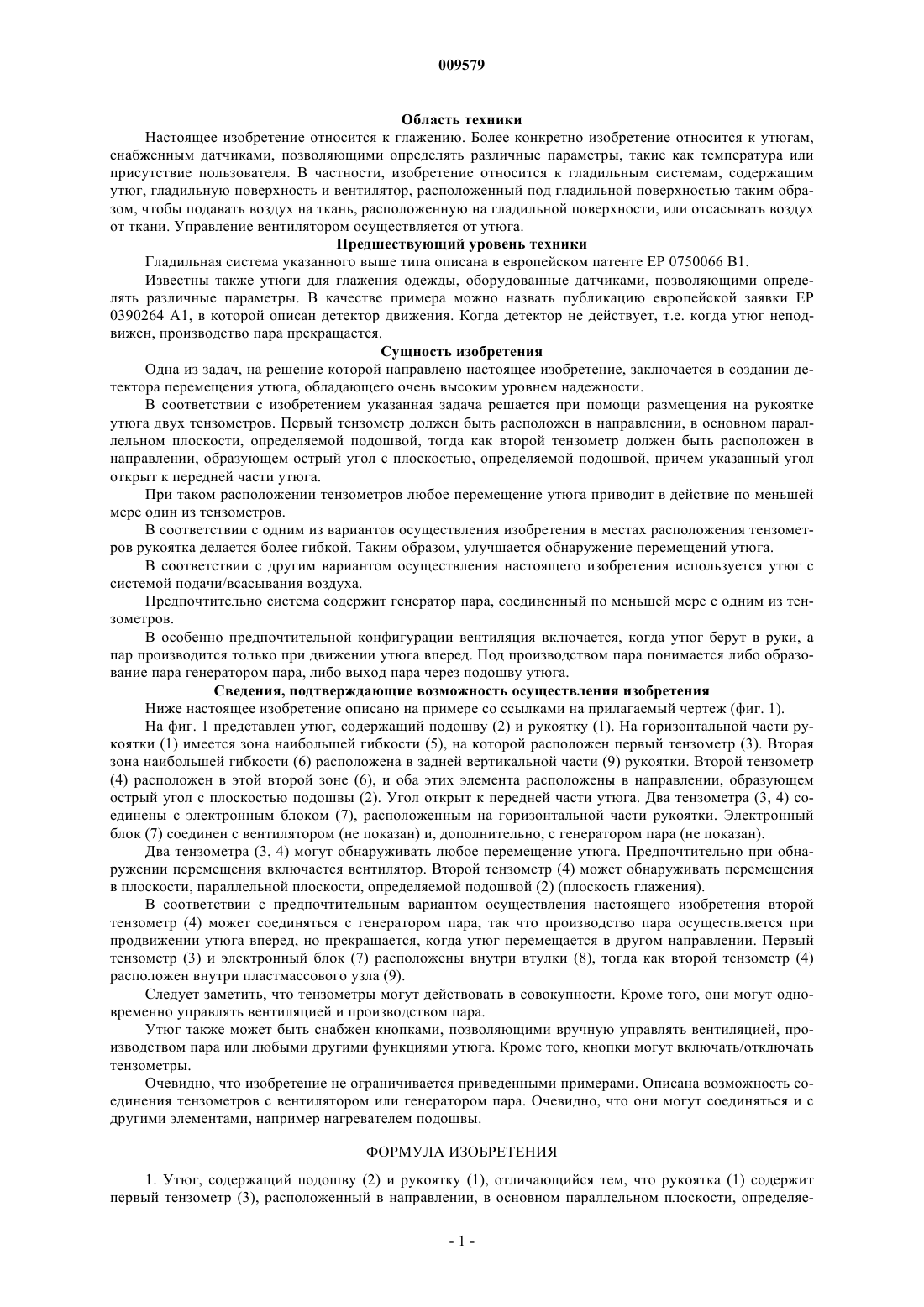

009579 Область техники Настоящее изобретение относится к глажению. Более конкретно изобретение относится к утюгам,снабженным датчиками, позволяющими определять различные параметры, такие как температура или присутствие пользователя. В частности, изобретение относится к гладильным системам, содержащим утюг, гладильную поверхность и вентилятор, расположенный под гладильной поверхностью таким образом, чтобы подавать воздух на ткань, расположенную на гладильной поверхности, или отсасывать воздух от ткани. Управление вентилятором осуществляется от утюга. Предшествующий уровень техники Гладильная система указанного выше типа описана в европейском патенте ЕР 0750066 В 1. Известны также утюги для глажения одежды, оборудованные датчиками, позволяющими определять различные параметры. В качестве примера можно назвать публикацию европейской заявки ЕР 0390264 А 1, в которой описан детектор движения. Когда детектор не действует, т.е. когда утюг неподвижен, производство пара прекращается. Сущность изобретения Одна из задач, на решение которой направлено настоящее изобретение, заключается в создании детектора перемещения утюга, обладающего очень высоким уровнем надежности. В соответствии с изобретением указанная задача решается при помощи размещения на рукоятке утюга двух тензометров. Первый тензометр должен быть расположен в направлении, в основном параллельном плоскости, определяемой подошвой, тогда как второй тензометр должен быть расположен в направлении, образующем острый угол с плоскостью, определяемой подошвой, причем указанный угол открыт к передней части утюга. При таком расположении тензометров любое перемещение утюга приводит в действие по меньшей мере один из тензометров. В соответствии с одним из вариантов осуществления изобретения в местах расположения тензометров рукоятка делается более гибкой. Таким образом, улучшается обнаружение перемещений утюга. В соответствии с другим вариантом осуществления настоящего изобретения используется утюг с системой подачи/всасывания воздуха. Предпочтительно система содержит генератор пара, соединенный по меньшей мере с одним из тензометров. В особенно предпочтительной конфигурации вентиляция включается, когда утюг берут в руки, а пар производится только при движении утюга вперед. Под производством пара понимается либо образование пара генератором пара, либо выход пара через подошву утюга. Сведения, подтверждающие возможность осуществления изобретения Ниже настоящее изобретение описано на примере со ссылками на прилагаемый чертеж (фиг. 1). На фиг. 1 представлен утюг, содержащий подошву (2) и рукоятку (1). На горизонтальной части рукоятки (1) имеется зона наибольшей гибкости (5), на которой расположен первый тензометр (3). Вторая зона наибольшей гибкости (6) расположена в задней вертикальной части (9) рукоятки. Второй тензометр(4) расположен в этой второй зоне (6), и оба этих элемента расположены в направлении, образующем острый угол с плоскостью подошвы (2). Угол открыт к передней части утюга. Два тензометра (3, 4) соединены с электронным блоком (7), расположенным на горизонтальной части рукоятки. Электронный блок (7) соединен с вентилятором (не показан) и, дополнительно, с генератором пара (не показан). Два тензометра (3, 4) могут обнаруживать любое перемещение утюга. Предпочтительно при обнаружении перемещения включается вентилятор. Второй тензометр (4) может обнаруживать перемещения в плоскости, параллельной плоскости, определяемой подошвой (2) (плоскость глажения). В соответствии с предпочтительным вариантом осуществления настоящего изобретения второй тензометр (4) может соединяться с генератором пара, так что производство пара осуществляется при продвижении утюга вперед, но прекращается, когда утюг перемещается в другом направлении. Первый тензометр (3) и электронный блок (7) расположены внутри втулки (8), тогда как второй тензометр (4) расположен внутри пластмассового узла (9). Следует заметить, что тензометры могут действовать в совокупности. Кроме того, они могут одновременно управлять вентиляцией и производством пара. Утюг также может быть снабжен кнопками, позволяющими вручную управлять вентиляцией, производством пара или любыми другими функциями утюга. Кроме того, кнопки могут включать/отключать тензометры. Очевидно, что изобретение не ограничивается приведенными примерами. Описана возможность соединения тензометров с вентилятором или генератором пара. Очевидно, что они могут соединяться и с другими элементами, например нагревателем подошвы. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Утюг, содержащий подошву (2) и рукоятку (1), отличающийся тем, что рукоятка (1) содержит первый тензометр (3), расположенный в направлении, в основном параллельном плоскости, определяе-1 009579 мой подошвой (2), и второй тензометр (4), расположенный в направлении, образующем острый угол с плоскостью, определяемой подошвой (2), причем указанный угол открыт к передней части утюга таким образом, что любое перемещение утюга приводит в действие по меньшей мере один из тензометров (3,4). 2. Утюг по п.1, отличающийся тем, что рукоятка (1) содержит зоны наибольшей гибкости (5, 6) в местах расположения тензометров (3, 4). 3. Гладильная система, содержащая утюг, как он определен в любом из пп.1 или 2; гладильную поверхность; вентилятор, расположенный под гладильной поверхностью таким образом, чтобы подавать воздух на ткань, расположенную на гладильной поверхности, или отсасывать воздух от ткани,причем вентилятор электрически соединен с утюгом, и каждый из указанных тензометров (3, 4) соединен с вентилятором таким образом, что приведение в действие по меньшей мере одного из тензометров (3, 4) приводит к включению вентилятора. 4. Гладильная система по п.3, отличающаяся тем, что она дополнительно содержит генератор пара,соединенный электрически, а также паропроводом, проводящим пар к утюгу, причем тензометр (4) соединен с генератором так, что при приведении в действие тензометра начинается производство пара. 5. Гладильная система по п.4, отличающаяся тем, что второй тензометр (4) разрешает производство пара только при движении утюга вперед. 6. Гладильная система по любому из пп.4, 5, отличающаяся тем, что оба тензометра (3, 4) одновременно управляют вентиляцией и производством пара. 7. Гладильная система по любому из пп.4, 5 или 6, отличающаяся тем, что утюг содержит по меньшей мере одну кнопку, позволяющую вручную управлять вентиляцией, производством пара или любой другой функцией утюга. 8. Гладильная система по п.7, отличающаяся тем, что указанная кнопка предназначена для включения/отключения тензометров (3, 4).
