Этикетка

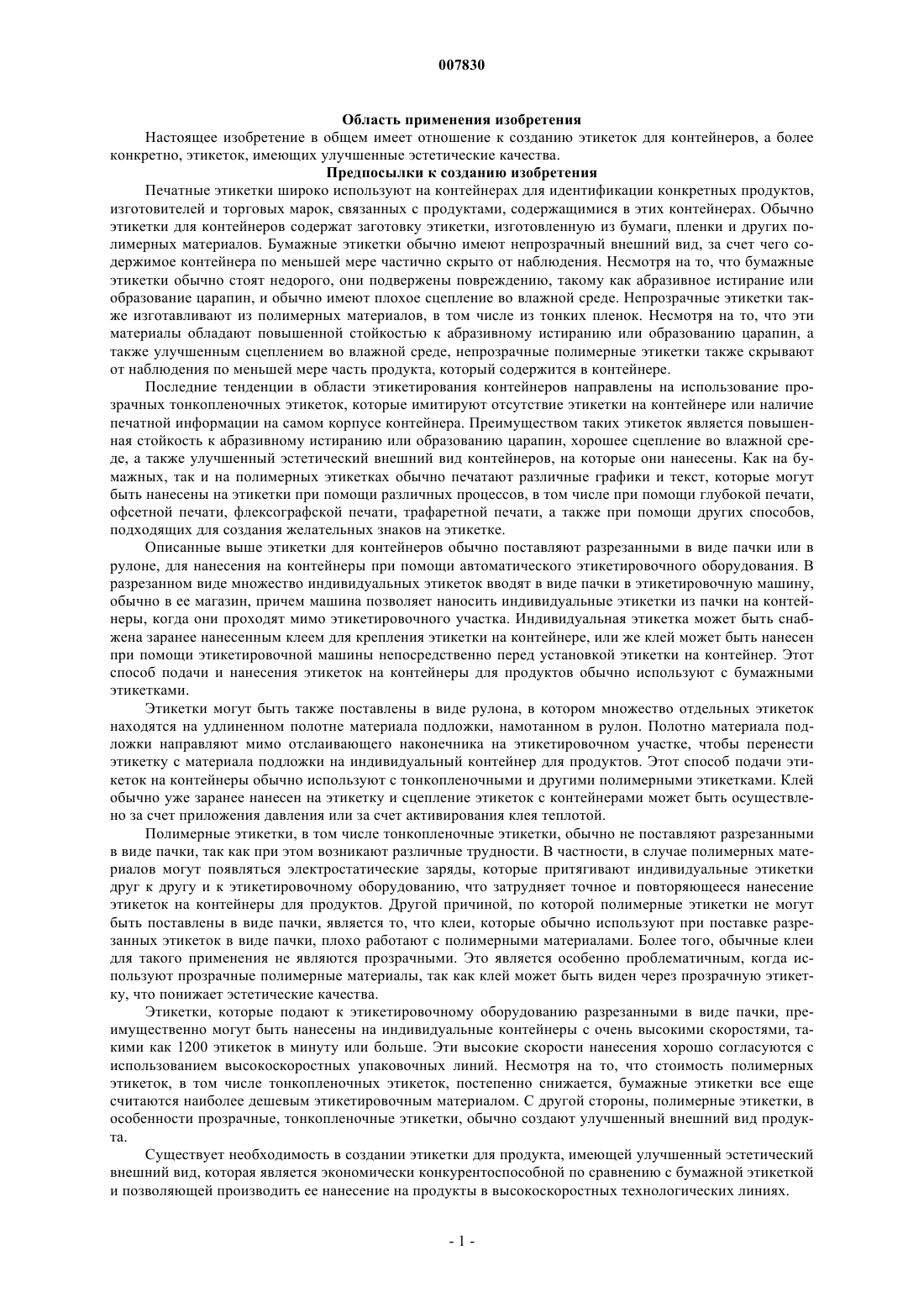

007830 Область применения изобретения Настоящее изобретение в общем имеет отношение к созданию этикеток для контейнеров, а более конкретно, этикеток, имеющих улучшенные эстетические качества. Предпосылки к созданию изобретения Печатные этикетки широко используют на контейнерах для идентификации конкретных продуктов,изготовителей и торговых марок, связанных с продуктами, содержащимися в этих контейнерах. Обычно этикетки для контейнеров содержат заготовку этикетки, изготовленную из бумаги, пленки и других полимерных материалов. Бумажные этикетки обычно имеют непрозрачный внешний вид, за счет чего содержимое контейнера по меньшей мере частично скрыто от наблюдения. Несмотря на то, что бумажные этикетки обычно стоят недорого, они подвержены повреждению, такому как абразивное истирание или образование царапин, и обычно имеют плохое сцепление во влажной среде. Непрозрачные этикетки также изготавливают из полимерных материалов, в том числе из тонких пленок. Несмотря на то, что эти материалы обладают повышенной стойкостью к абразивному истиранию или образованию царапин, а также улучшенным сцеплением во влажной среде, непрозрачные полимерные этикетки также скрывают от наблюдения по меньшей мере часть продукта, который содержится в контейнере. Последние тенденции в области этикетирования контейнеров направлены на использование прозрачных тонкопленочных этикеток, которые имитируют отсутствие этикетки на контейнере или наличие печатной информации на самом корпусе контейнера. Преимуществом таких этикеток является повышенная стойкость к абразивному истиранию или образованию царапин, хорошее сцепление во влажной среде, а также улучшенный эстетический внешний вид контейнеров, на которые они нанесены. Как на бумажных, так и на полимерных этикетках обычно печатают различные графики и текст, которые могут быть нанесены на этикетки при помощи различных процессов, в том числе при помощи глубокой печати,офсетной печати, флексографской печати, трафаретной печати, а также при помощи других способов,подходящих для создания желательных знаков на этикетке. Описанные выше этикетки для контейнеров обычно поставляют разрезанными в виде пачки или в рулоне, для нанесения на контейнеры при помощи автоматического этикетировочного оборудования. В разрезанном виде множество индивидуальных этикеток вводят в виде пачки в этикетировочную машину,обычно в ее магазин, причем машина позволяет наносить индивидуальные этикетки из пачки на контейнеры, когда они проходят мимо этикетировочного участка. Индивидуальная этикетка может быть снабжена заранее нанесенным клеем для крепления этикетки на контейнере, или же клей может быть нанесен при помощи этикетировочной машины непосредственно перед установкой этикетки на контейнер. Этот способ подачи и нанесения этикеток на контейнеры для продуктов обычно используют с бумажными этикетками. Этикетки могут быть также поставлены в виде рулона, в котором множество отдельных этикеток находятся на удлиненном полотне материала подложки, намотанном в рулон. Полотно материала подложки направляют мимо отслаивающего наконечника на этикетировочном участке, чтобы перенести этикетку с материала подложки на индивидуальный контейнер для продуктов. Этот способ подачи этикеток на контейнеры обычно используют с тонкопленочными и другими полимерными этикетками. Клей обычно уже заранее нанесен на этикетку и сцепление этикеток с контейнерами может быть осуществлено за счет приложения давления или за счет активирования клея теплотой. Полимерные этикетки, в том числе тонкопленочные этикетки, обычно не поставляют разрезанными в виде пачки, так как при этом возникают различные трудности. В частности, в случае полимерных материалов могут появляться электростатические заряды, которые притягивают индивидуальные этикетки друг к другу и к этикетировочному оборудованию, что затрудняет точное и повторяющееся нанесение этикеток на контейнеры для продуктов. Другой причиной, по которой полимерные этикетки не могут быть поставлены в виде пачки, является то, что клеи, которые обычно используют при поставке разрезанных этикеток в виде пачки, плохо работают с полимерными материалами. Более того, обычные клеи для такого применения не являются прозрачными. Это является особенно проблематичным, когда используют прозрачные полимерные материалы, так как клей может быть виден через прозрачную этикетку, что понижает эстетические качества. Этикетки, которые подают к этикетировочному оборудованию разрезанными в виде пачки, преимущественно могут быть нанесены на индивидуальные контейнеры с очень высокими скоростями, такими как 1200 этикеток в минуту или больше. Эти высокие скорости нанесения хорошо согласуются с использованием высокоскоростных упаковочных линий. Несмотря на то, что стоимость полимерных этикеток, в том числе тонкопленочных этикеток, постепенно снижается, бумажные этикетки все еще считаются наиболее дешевым этикетировочным материалом. С другой стороны, полимерные этикетки, в особенности прозрачные, тонкопленочные этикетки, обычно создают улучшенный внешний вид продукта. Существует необходимость в создании этикетки для продукта, имеющей улучшенный эстетический внешний вид, которая является экономически конкурентоспособной по сравнению с бумажной этикеткой и позволяющей производить ее нанесение на продукты в высокоскоростных технологических линиях.-1 007830 Краткое изложение изобретения Указанные ранее и другие задачи и характеристики изобретения будут более ясны из последующего детального описания, данного в качестве примера, не имеющего ограничительного характера и приведенного со ссылкой на сопроводительные чертежи, которые иллюстрируют варианты настоящего изобретения и совместно с приведенным выше общим изложением и приведенным далее детальным описанием изобретения служат для пояснения настоящего изобретения. Краткое описание чертежей На фиг. 1 показан вид в плане примерной этикетки в соответствии с настоящим изобретением. На фиг. 2 показано поперечное сечение этикетки фиг. 1 по линии 2-2. На фиг. 3 - поперечное сечение другой примерной этикетки в соответствии с настоящим изобретением. На фиг. 4 - поперечное сечение еще одной примерной этикетки в соответствии с настоящим изобретением. На фиг. 5 показан вид в перспективе примерного контейнера, содержащего этикетку фиг. 1. На фиг. 6 - вид в перспективе этикеток фиг. 1, уложенных в пачку (стопу). Подробное описание изобретения Обратимся теперь к рассмотрению фиг. 1, на которой показана примерная этикетка 10 в соответствии с настоящим изобретением. Этикетка содержит заготовку (основу) 12, которая может быть вырезана или получена иным образом в форме отдельной этикетки, и видимые знаки 14, 16, 18, избирательно нанесенные на первую сторону 20 заготовки 12, для создания букв, цифр, границ, декоративных элементов или любых их комбинаций. В примерном варианте, заготовка 12 образована из целлюлозного материала,общеизвестного как целлофан, однако следует иметь в виду, что заготовка 12 может быть также образована из любого другого материала, подходящего для изготовления этикеток, такого как бумага или другие полимерные материалы, такие как полиэтилен, поливинилхлорид, или другие подходящие материалы. Видимые знаки 14, 16, 18 примерной этикетки 10 созданы на заготовке 12 при помощи печатной краски, при помощи способов, известных сами по себе, таких как трафаретная печать, глубокая печать,литографская печать, флексографская печать, или любой другой способ, подходящий для создания желательных знаков 14, 16, 18. Знаки 14, 16, 18 могут быть также образованы при помощи штампованной в горячем виде фольги или могут быть нанесены при помощи тиснения на заготовку 12. Показанная на фиг. 2 примерная этикетка 10 также содержит один или несколько слоев тактильного покрытия 24, которые избирательно нанесены на отдельные области первой стороны заготовки 12, для создания четких рельефных участков на этикетке 10. В показанном примерном варианте этикетка 10 дополнительно содержит слой праймера 22, который нанесен так, что он главным образом закрывает первую сторону 20 заготовки 12, после чего знаки 14, 16, 18 и избирательно наносимые слои 24 тактильного покрытия наносят на заготовку 12. Альтернативно, знаки 14, 16, 18 и слои 24 тактильного покрытия могут быть нанесены на избранные области заготовки 12 без первоначального нанесения слоя праймера 22,покрывающего первую сторону 20. В примерном варианте, показанном на фиг. 1 и 2, избирательно наносимые слои тактильного покрытия 24 нанесены на области знаков 14, 16, 18, в результате чего области, перекрывающие знаки 14,16, 18, подняты по отношению к окружающим участкам этикетки 10. В примерной этикетке 10 слой праймера 22 и тактильное покрытие 24 представляют собой УФ отвержденные акриловые покрытия, такие как Clear Extender No. 4929 фирмы Sun Chemical Corporation, Northlake, Illinois (США), однако следует иметь в виду, что могут быть использованы и другие покрытия, подходящие для нанесения на этикетку и которые могут быть нанесены в последовательных слоях. На фиг. 2 показана этикетка 10, которая дополнительно содержит слой клея 30, который нанесен на вторую сторону 32 заготовки 12, главным образом противоположную первой стороне 20, на которую нанесены знаки 14, 16, 18, праймер 22 и тактильное покрытие 24. Клей 30 может быть нанесен на этикетку 10 изготовителем этикеток, или же может быть нанесен непосредственно перед нанесением этикетки на контейнер. При использовании разрезанных этикеток в виде пачки, эти этикетки обычно не имеют клея и этикетировочная машина имеет участок для нанесения клея на этикетку ранее ее нанесения на контейнер. В качестве клея 30 может быть использован клей, склеивающий при надавливании, клей, активируемый при нагревании, клей, активируемый водой, клей на базе растворителя, клей на базе акриловой смолы, или любой другой тип клея, который подходит для сцепления этикеток 10 с поверхностью(контейнера). В соответствии с предпочтительным вариантом, клей является прозрачным; сцепляется со стеклом, полимерными материалами и целлофаном; быстро отверждается (схватывается); и является относительно не пропускающим влагу и нечувствительным к колебаниям температуры. Обратимся теперь к рассмотрению фиг. 3, на которой показан другой примерный вариант этикетки 10, в котором знаки 16,18 нанесены на вторую сторону 32 заготовки 12. Когда заготовка 12 образована из прозрачного или частично прозрачного целлофанового материала, знаки 16, 18 будут видны с первой стороны 20 заготовки 12. Таким образом, изображения и надписи, содержащие знаки 16, 18, должны быть нанесены на вторую сторону 32 в перевернутом (обратном) виде, так чтобы их было можно видеть надлежащим образом-2 007830 с первой стороны 20. В этом случае прозрачный целлофановый материал преимущественно образует защитный барьер для видимых знаков 16, 18. В этом варианте, слои тактильного покрытия 24 могут быть избирательно нанесены на отдельные области первой стороны 20 заготовки 12 для создания желательных рельефных участков. Обратимся теперь к рассмотрению фиг. 5, на которой показан примерный контейнер 40, который содержит этикетку 10 в соответствии с настоящим изобретением. Рельефные участки предлагаемой здесь этикетки 10 преимущественно обеспечивают тактильное восприятие этикетки 10, чего не было в известных ранее этикетках. Тактильное восприятие получают при захвате (ощупывании) поверхности контейнера 40 с нанесенной этикеткой, причем рельефные участки позволяют также улучшать эстетический внешний вид этикетки 10. Этикетка 10 может быть нанесена на контейнер 40 при помощи различных средств, таких как автоматическое оборудование, позволяющее принимать этикетки 10 в пачке, распределять индивидуальные этикетки 10 из пачки, наносить клей на этикетки 10 и наносить (приклеивать) этикетки 10 на индивидуальные контейнеры 40. Примерными этикетировочными машинами для нанесения этикеток при их распределении из пачки являются этикетировочные машины Promatic, Universella,Variomatic, Robusta и Vinetta, поставляемые фирмой Krones, Inc., Franklin, Wisconsin (США). В другом примерном варианте (фиг. 4) этикетка 10 в соответствии с настоящим изобретением содержит материал заготовки (основы) 12, образованный из целлофана, который вырезан или получен иным образом в форме отдельной этикетки. Заготовка 12 имеет первую сторону 20 и вторую сторону 32,причем видимые знаки 16, 18 образованы при помощи трафаретной печати на избранных участках одной или двух сторон 20, 32 заготовки 12, без тактильных слоев, для создания букв, цифр, границ, декоративных элементов или любых их комбинаций. Этикетка 10 может дополнительно содержать любые желательные изображения из штампованной в горячем виде фольги или тисненые изображения, границы, фоновые поверхности или схемы, нанесенные на заготовку для создания различных эстетических эффектов. Клей 30 может быть заранее нанесен на вторую сторону 32 этикетки 10, или же может быть нанесен непосредственно перед установкой этикетки 10 на контейнер, как уже было упомянуто здесь ранее. Альтернативно, клей 30 может быть нанесен на первую сторону 20 заготовки 12, поверх образованных при помощи трафаретной печати знаков 16, 18. Такая конструкция может быть использована в том случае,когда заготовка 12 является по меньшей мере частично прозрачной, за счет чего знаки 16, 18, напечатанные в перевернутом виде, будут видны через заготовку 12. Эти примерные варианты позволяют получить имеющую относительно низкую стоимость этикетку,имеющую улучшенный эстетический внешний вид. Множество этикеток, образованных в соответствии с описанным выше, преимущественно могут быть уложены в пачку (см. фиг. 6), для распределения и нанесения на индивидуальные контейнеры при помощи этикетировочной машины. Примерная покрытая клеем этикетка 10 в соответствии с настоящим изобретением может иметь видимые знаки 16, 18, нанесенные на заготовку 12, изготовленную из целлофана. Один или несколько слоев тактильного покрытия 24 могут быть нанесены на отдельные области заготовки 12, чтобы создать четкие рельефные участки на этикетке 10. Знаки 16, 18 и слои тактильного покрытия 24 могут быть нанесены на заготовку 12, которая представляет собой удлиненный лист целлофана, после чего из него могут быть высечены индивидуальные этикетки с использованием обычного оборудования, такого как, например, показанного и описанного в приложенной брошюре. Несмотря на то, что были детально описаны различные предпочтительные варианты осуществления изобретения, совершенно ясно, что эти варианты не носят ограничительного характера. Следует также иметь в виду, что в изобретение, после ознакомления с ним, специалистами в данной области могут быть внесены дополнительные изменения и дополнения, касающиеся специфических деталей, которые не выходят однако за рамки формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Этикетка, которая содержит слой заготовки, имеющий первую сторону и вторую сторону; видимые знаки, избирательно нанесенные на одном или нескольких участках по меньшей мере одной из указанных первой и второй сторон указанного слоя заготовки; и по меньшей мере один слой тактильного покрытия, избирательно нанесенный на отдельных участках указанной первой стороны слоя заготовки, чтобы создать четкие рельефные участки на этикетке, для их тактильного восприятия. 2. Этикетка по п.1, которая дополнительно содержит праймер, нанесенный на первую сторону слоя заготовки. 3. Этикетка по п.1, в которой слой тактильного покрытия нанесен на первую сторону слоя заготовки таким образом, что его местоположение главным образом соответствует местоположению по меньшей мере одного участка указанных видимых знаков. 4. Этикетка по п.1, в которой слой заготовки содержит прозрачный целлофан. 5. Этикетка по п.1, в которой видимые знаки выполнены при помощи трафаретной печати.-3 007830 6. Этикетка, которая содержит слой заготовки, образованный из прозрачного целлофана и имеющий первую сторону и вторую сторону; видимые знаки, избирательно нанесенные при помощи трафаретной печати на одном или нескольких участках по меньшей мере одной из указанных первой и второй сторон слоя заготовки. 7. Этикетированная упаковка для продуктов, которая содержит контейнер, имеющий поверхность для приема этикеток; и этикетку, установленную на указанной поверхности, причем указанная этикетка содержит слой заготовки, образованный из целлофана и имеющий первую сторону и вторую сторону; видимые знаки, избирательно нанесенные на одном или нескольких участках по меньшей мере одной из указанных первой и второй сторон слоя заготовки; по меньшей мере один слой тактильного покрытия, избирательно нанесенный на отдельных участках первой стороны слоя заготовки, чтобы создать четкие рельефные участки на этикетке, для их тактильного восприятия; и слой клея, нанесенный на вторую сторону слоя заготовки. 8. Этикетированная упаковка для продуктов по п.7, в которой избирательно нанесенный слой тактильного покрытия нанесен на первую сторону слоя заготовки таким образом, что его местоположение главным образом соответствует местоположению по меньшей мере одного участка указанных видимых знаков. 9. Этикетированная упаковка для продуктов по п.7, которая дополнительно содержит праймер, нанесенный на первую сторону слоя заготовки. 10. Этикетированная упаковка для продуктов, которая содержит контейнер, имеющий поверхность для приема этикеток; и этикетку, установленную на указанной поверхности, причем этикетка содержит слой заготовки, образованный из целлофана и имеющий первую сторону и вторую сторону; видимые знаки, избирательно нанесенные при помощи трафаретной печати на одном или нескольких участках по меньшей мере одной из указанных первой и второй сторон слоя заготовки; и слой клея, нанесенный на вторую сторону слоя заготовки. 11. Этикетированная упаковка для продуктов по п.10, которая дополнительно содержит по меньшей мере один слой тактильного покрытия, избирательно нанесенный на отдельных участках первой стороны слоя заготовки, для создания особых рельефных участков на этикетке, для их тактильного восприятия. 12. Комплект этикеток, который содержит множество отдельных этикеток, уложенных в пачку, причем каждая из указанных этикеток содержит слой заготовки, образованный из целлофана и имеющий первую сторону и вторую сторону; видимые знаки, избирательно нанесенные на одном или нескольких участках по меньшей мере одной из указанных первой и второй сторон слоя заготовки; по меньшей мере один слой тактильного покрытия, избирательно нанесенный на отдельных участках первой стороны слоя заготовки для создания четких рельефных участков на этикетке, для их тактильного восприятия. 13. Комплект покрытых клеем этикеток по п.12, в котором этикетка дополнительно содержит праймер, нанесенный на первую сторону слоя заготовки. 14. Способ изготовления покрытой клеем этикетки, который включает в себя следующие операции нанесение знаков на боковую поверхность заготовки; избирательное нанесение по меньшей мере одного слоя тактильного покрытия на отдельные области слоя заготовки для создания четких рельефных участков на этикетке, предназначенных для их тактильного восприятия. 15. Способ по п.14, который дополнительно предусматривает высечку заготовки для образования отдельных этикеток заданной формы. 16. Способ по п.14, в котором нанесение знаков на боковую поверхность заготовки производят при помощи трафаретной печати на боковой поверхности.
