Звуковоспроизводящая этикетка

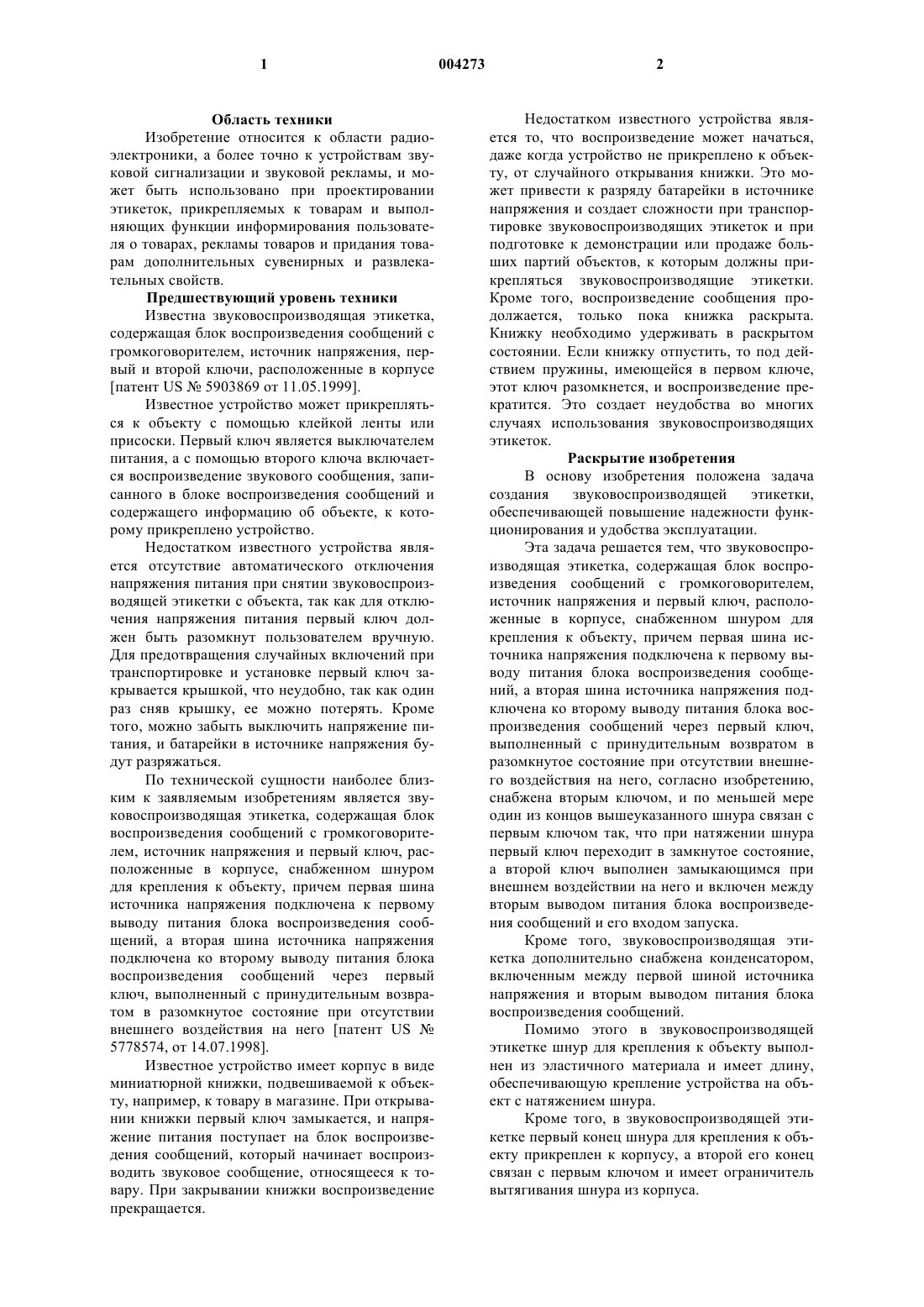

1 Область техники Изобретение относится к области радиоэлектроники, а более точно к устройствам звуковой сигнализации и звуковой рекламы, и может быть использовано при проектировании этикеток, прикрепляемых к товарам и выполняющих функции информирования пользователя о товарах, рекламы товаров и придания товарам дополнительных сувенирных и развлекательных свойств. Предшествующий уровень техники Известна звуковоспроизводящая этикетка,содержащая блок воспроизведения сообщений с громкоговорителем, источник напряжения, первый и второй ключи, расположенные в корпусе[патент US5903869 от 11.05.1999]. Известное устройство может прикрепляться к объекту с помощью клейкой ленты или присоски. Первый ключ является выключателем питания, а с помощью второго ключа включается воспроизведение звукового сообщения, записанного в блоке воспроизведения сообщений и содержащего информацию об объекте, к которому прикреплено устройство. Недостатком известного устройства является отсутствие автоматического отключения напряжения питания при снятии звуковоспроизводящей этикетки с объекта, так как для отключения напряжения питания первый ключ должен быть разомкнут пользователем вручную. Для предотвращения случайных включений при транспортировке и установке первый ключ закрывается крышкой, что неудобно, так как один раз сняв крышку, ее можно потерять. Кроме того, можно забыть выключить напряжение питания, и батарейки в источнике напряжения будут разряжаться. По технической сущности наиболее близким к заявляемым изобретениям является звуковоспроизводящая этикетка, содержащая блок воспроизведения сообщений с громкоговорителем, источник напряжения и первый ключ, расположенные в корпусе, снабженном шнуром для крепления к объекту, причем первая шина источника напряжения подключена к первому выводу питания блока воспроизведения сообщений, а вторая шина источника напряжения подключена ко второму выводу питания блока воспроизведения сообщений через первый ключ, выполненный с принудительным возвратом в разомкнутое состояние при отсутствии внешнего воздействия на него [патент US5778574, от 14.07.1998]. Известное устройство имеет корпус в виде миниатюрной книжки, подвешиваемой к объекту, например, к товару в магазине. При открывании книжки первый ключ замыкается, и напряжение питания поступает на блок воспроизведения сообщений, который начинает воспроизводить звуковое сообщение, относящееся к товару. При закрывании книжки воспроизведение прекращается. 2 Недостатком известного устройства является то, что воспроизведение может начаться,даже когда устройство не прикреплено к объекту, от случайного открывания книжки. Это может привести к разряду батарейки в источнике напряжения и создает сложности при транспортировке звуковоспроизводящих этикеток и при подготовке к демонстрации или продаже больших партий объектов, к которым должны прикрепляться звуковоспроизводящие этикетки. Кроме того, воспроизведение сообщения продолжается, только пока книжка раскрыта. Книжку необходимо удерживать в раскрытом состоянии. Если книжку отпустить, то под действием пружины, имеющейся в первом ключе,этот ключ разомкнется, и воспроизведение прекратится. Это создает неудобства во многих случаях использования звуковоспроизводящих этикеток. Раскрытие изобретения В основу изобретения положена задача создания звуковоспроизводящей этикетки,обеспечивающей повышение надежности функционирования и удобства эксплуатации. Эта задача решается тем, что звуковоспроизводящая этикетка, содержащая блок воспроизведения сообщений с громкоговорителем,источник напряжения и первый ключ, расположенные в корпусе, снабженном шнуром для крепления к объекту, причем первая шина источника напряжения подключена к первому выводу питания блока воспроизведения сообщений, а вторая шина источника напряжения подключена ко второму выводу питания блока воспроизведения сообщений через первый ключ,выполненный с принудительным возвратом в разомкнутое состояние при отсутствии внешнего воздействия на него, согласно изобретению,снабжена вторым ключом, и по меньшей мере один из концов вышеуказанного шнура связан с первым ключом так, что при натяжении шнура первый ключ переходит в замкнутое состояние,а второй ключ выполнен замыкающимся при внешнем воздействии на него и включен между вторым выводом питания блока воспроизведения сообщений и его входом запуска. Кроме того, звуковоспроизводящая этикетка дополнительно снабжена конденсатором,включенным между первой шиной источника напряжения и вторым выводом питания блока воспроизведения сообщений. Помимо этого в звуковоспроизводящей этикетке шнур для крепления к объекту выполнен из эластичного материала и имеет длину,обеспечивающую крепление устройства на объект с натяжением шнура. Кроме того, в звуковоспроизводящей этикетке первый конец шнура для крепления к объекту прикреплен к корпусу, а второй его конец связан с первым ключом и имеет ограничитель вытягивания шнура из корпуса. 3 Далее в звуковоспроизводящей этикетке оба конца шнура для крепления к объекту расположены с одной из сторон корпуса с возможностью навешивания устройства на объект. Кроме того, во втором варианте устройства эта задача решается тем, что в звуковоспроизводящую этикетку, содержащую блок воспроизведения сообщений с громкоговорителем, источник напряжения и первый ключ, расположенные в корпусе, снабженном шнуром для крепления к объекту, причем первая шина источника напряжения подключена к первому выводу питания блока воспроизведения сообщений, а вторая шина источника напряжения соединена с первым выводом первого ключа, выполненного с принудительным возвратом в разомкнутое состояние при отсутствии внешнего воздействия на него, согласно изобретению, дополнительно введены второй и третий ключи и блок управления, и по меньшей мере один из концов вышеуказанного шнура связан с первым ключом так,что при натяжении шнура первый ключ переходит в замкнутое состояние, а второй ключ выполнен замыкающимся при внешнем воздействии на него, причем первый вывод питания блока управления соединен с первой шиной источника напряжения, первые выводы второго и третьего ключей соединены со вторым выводом первого ключа, их вторые выводы соединены со вторыми выводами питания блока воспроизведения сообщений и блока управления, выход которого соединен с управляющим входом третьего ключа. Кроме того, в звуковоспроизводящей этикетке блок управления содержит последовательно соединенные элемент задержки, пороговый элемент и одновибратор, выход которого является выходом блока управления, причем первые выводы питания элемента задержки,порогового элемента и одновибратора соединены с первым выводом питания блока управления, второй вывод питания которого соединен со вторыми выводами питания элемента задержки, порогового элемента и одновибратора. Помимо этого, звуковоспроизводящая этикетка дополнительно снабжена конденсатором,включенным между первой шиной источника напряжения и вторым выводом первого ключа. Сущность изобретения заключается в том,что звуковоспроизводящая этикетка по обоим вариантам изобретения может воспроизводить звуковые сообщения только в рабочем положении, т.е. будучи прикрепленной, например подвешенной, к объекту. Кроме того, воспроизведение сообщения начинается после воздействия пользователя на звуковоспроизводящую этикетку и выполняется до конца, не требуя дальнейшего воздействия пользователя на устройство. В одном из вариантов изобретения по окончании воспроизведения сообщения автоматически размыкается цепь питания, что предотвращает разряд батареек в источнике напряжения. В 4 обоих вариантах изобретения имеется возможность досрочно прервать воспроизведение. Для этого необходимо просто снять этикетку с объекта, к которому она была прикреплена. Краткое описание чертежей На фиг. 1 представлена конструкция звуковоспроизводящей этикетки по первому варианту изобретения; на фиг. 2 - электрическая структурная схема звуковоспроизводящей этикетки по первому варианту изобретения; на фиг. 3 - другой пример конструкции устройства по первому варианту изобретения; на фиг. 4 - конструкция звуковоспроизводящей этикетки по второму варианту изобретения; на фиг. 5 - электрическая структурная схема звуковоспроизводящей этикетки по второму варианту изобретения; на фиг. 6 - пример выполнения блока управления для второго варианта изобретения; на фиг. 7 - пример выполнения первого ключа для обоих вариантов изобретения. Лучшие варианты осуществления изобретения Звуковоспроизводящая этикетка по первому варианту изобретения (фиг. 1 и 2) содержит корпус 1, в котором расположены блок 2 воспроизведения сообщений, соединенный с громкоговорителем 3, источник 4 напряжения, первый ключ 5, шнур 6 для крепления к объекту,второй ключ 7. Корпус 1 показан с частично удаленной передней стенкой. Первая шина источника 4 напряжения подключена к первому выводу питания блока 2 воспроизведения сообщений, а вторая шина источника 4 напряжения подключена ко второму выводу питания блока 2 воспроизведения сообщений через первый ключ 5. Второй ключ 7 включен между вторым выводом питания блока 2 воспроизведения сообщений и его входом запуска. Первый ключ 5 выполнен с принудительным возвратом в разомкнутое состояние при отсутствии внешнего воздействия на него. По меньшей мере один из концов шнура 6 для крепления к объекту связан с первым ключом 5 так,что первый ключ 5 замыкается при натяжении шнура 6 для крепления к объекту. Выполнение первого ключа 5 на фиг. 1 показано условно. Второй ключ 7 выполнен замыкающимся при внешнем воздействии на него. Кроме того, звуковоспроизводящая этикетка по первому варианту изобретения может содержать конденсатор 8, включенный между первой шиной источника 4 напряжения и вторым выводом питания блока 2 воспроизведения сообщений. Шнур 6 для крепления к объекту может быть выполнен из эластичного материала, например, резины, и имеет длину, обеспечивающую крепление устройства на объект с натяже 5 нием шнура 6. Первый конец шнура 6 может быть прикреплен к корпусу 1, а второй конец шнура 6 связан с первым ключом 5 и имеет ограничитель 9 вытягивания шнура из корпуса. В другом примере выполнения звуковоспроизводящей этикетки по первому варианту изобретения (фиг. 3) оба конца шнура 6 для крепления к объекту расположены с одной из сторон корпуса 1, благодаря чему обеспечивается возможность навешивания устройства на объект. Звуковоспроизводящая этикетка по второму варианту изобретения (фиг. 4 и 5) содержит корпус 1, в котором расположены блок 2 воспроизведения сообщений, соединенный с громкоговорителем 3, источник 4 напряжения, первый ключ 5, шнур 6 для крепления к объекту,второй ключ 7, третий ключ 10, блок 11 управления. Третий ключ 10 и блок 11 управления на фиг. 4 показаны конструктивно совмещенными. Корпус 1 показан с частично удаленной передней стенкой. Первая шина источника 4 напряжения подключена к первому выводу питания блока 2 воспроизведения сообщений, а вторая шина источника 4 напряжения соединена с первым выводом первого ключа 5, первый вывод питания блока 11 управления соединен с первой шиной источника 4 напряжения, первые выводы второго ключа 7 и третьего ключа 10 соединены со вторым выводом первого ключа 5, их вторые выводы соединены со вторыми выводами питания блока 2 воспроизведения сообщений и блока 11 управления, выход которого соединен с управляющим входом третьего ключа 10. Первый ключ 5 выполнен с принудительным возвратом в разомкнутое состояние при отсутствии внешнего воздействия на него. По меньшей мере один из концов шнура 6 для крепления к объекту связан с первым ключом 5 так,что первый ключ 5 замыкается при натяжении шнура 6. Второй ключ 7 выполнен замыкающимся при внешнем воздействии на него. Кроме того, звуковоспроизводящая этикетка по второму варианту изобретения может содержать конденсатор 8, включенный между первой шиной источника 4 напряжения и вторым выводом первого ключа 5. Как показано в примере выполнения устройства на фиг. 4, первый конец шнура 6 прикреплен к корпусу 1, а второй конец шнура 6 введен внутрь корпуса 1, связан с первым ключом 5 и имеет ограничитель 9 вытягивания шнура из корпуса. Звуковоспроизводящая этикетка по второму варианту изобретения может иметь такие же варианты выполнения шнура 6 и конструкции, как и по первому варианту изобретения. Кроме того, в звуковоспроизводящей этикетке по второму варианту изобретения блок 11 управления может содержать (фиг. 6) последовательно соединенные элемент 12 задержки, 004273 6 пороговый элемент 13 и одновибратор 14, выход которого является выходом блока 11 управления. Первые выводы питания элемента 12 задержки, порогового элемента 13 и одновибратора 14 соединены с первым выводом питания блока 11 управления, второй вывод питания которого соединен со вторыми выводами питания элемента 12 задержки, порогового элемента 13 и одновибратора 14. Первый ключ 5 в обоих вариантах изобретения может содержать (фиг. 7) корпус 15 первого ключа, в котором расположены переключатель 16, подвижная планка 17, связанная пружиной 18 с корпусом 15 первого ключа, первая и вторая планки 19, 20, первые концы которых скреплены с подвижной планкой 17, а вторые концы выведены через отверстия в корпусе 15 первого ключа и соединены перекладиной 21. Конец шнура 6 для крепления к объекту прикреплен к перекладине 21. Корпус 15 первого ключа показан с частично удаленными стенками. Возможна конструкция и без корпуса 15 первого ключа. В качестве переключателя 16 может использоваться стандартный микропереключатель, например, типа МП-12, нормально разомкнутые контакты которого являются первым и вторым выводами первого ключа 5 и соединяются с другими элементами схемы устройства через отверстия в корпусе 15 первого ключа. Корпус 1 в обоих вариантах изобретения может иметь различные размеры и форму. Внешне корпус 1 может выглядеть как медальон, миниатюрная книжечка, игрушка и т.п. Блок 2 воспроизведения сообщений в обоих вариантах изобретения может быть выполнен на основе специализированной БИС синтезатора звуков, например W52910, W52915 или W52920 производства фирмы Winbond Electronics Corp.,Тайвань. Такие БИС содержат средства для воспроизведения заранее записанных в них звуковых сообщений общей длительностью 40, 60 и 80 с соответственно. Первым и вторым выводами питания блока 2 воспроизведения сообщений являются выводы положительного и отрицательного питания БИС, а входом запуска блока 2 сообщения - вход RESET БИС. В устройстве по первому варианту изобретения начало воспроизведения сообщения происходит после подачи импульса отрицательной полярности на вход запуска блока 2. В устройстве по второму варианту изобретения входRESET соединяется через конденсатор с выводом отрицательного питания и через резистор с выводом положительного питания БИС. При этом воспроизведение начинается при подаче напряжения питания на БИС. В обоих вариантах изобретения воспроизведение прекращается при отключении питания или после окончания воспроизведения всего записанного сообщения. Помимо одной из указанных БИС в блок 2 воспроизведения сообщений входит усилитель 7 ный транзистор, включаемый в соответствии с технической документацией на эту БИС. Возможны другие варианты выполнения блока 2 воспроизведения сообщений. Например,он может содержать микропроцессор и ПЗУ, в котором записаны звуковые сообщения и программа, выполняемая микропроцессором. Громкоговоритель 3 представляет собой миниатюрный динамик. В случае использования одной из указанных выше БИС его активное сопротивление должно быть 8 Ом. Источник 4 напряжения содержит от двух до четырех миниатюрных батареек. Второй ключ 7 в устройствах по обоим вариантам изобретения может быть выполнен в виде миниатюрной кнопки. Замыкание контактов второго ключа 7 происходит, когда пользователь нажимает на кнопку, а размыкание - когда пользователь отпускает кнопку. Возможны и другие варианты выполнения второго ключа 7. Например, это может быть датчик движения или ускорения, который замыкается, если пользователь начинает перемещать объект вместе с подвешенной на него звуковоспроизводящей этикеткой. Также второй ключ 7 может содержать фототранзистор или фотодиод. В этом случае замыкание второго ключа 7 происходит при попадании на звуковоспроизводящую этикетку электромагнитного излучения видимого или ближнего инфракрасного диапазонов длин волн,имеющего достаточную интенсивность. Возможно использование в качестве второго ключа 7 известных устройств, реагирующих на громкие звуки, устройств, в которых замыкание происходит при приеме команды по радиоканалу и т.д. Третий ключ 10 в устройстве по второму варианту изобретения представляет собой электронный ключ, замыкающийся при поступлении напряжения соответствующей полярности на его управляющий вход. Например, третий ключ 10 может быть выполнен на полевом транзисторе. Элемент 12 задержки в блоке 11 управления в устройстве по второму варианту изобретения может быть выполнен в виде интегрирующей RC-цепочки. Пороговый элемент 13 и одновибратор 14 могут быть выполнены по известным схемам как на дискретных элементах,так и на микросхемах. Возможны другие варианты выполнения блока 11 управления. Например, он может содержать микропроцессор, который в соответствии с записанной в него программой, размыкает третий ключ 10 по истечении заданного интервала времени. Блок 2 воспроизведения сообщений и блок 11 управления могут быть выполнены на одном микропроцессоре. Блок 11 управления может также содержать какой-либо датчик, например, кнопку. Размыкание цепи питания может при этом производиться не по исте 004273 8 чении заданного интервала времени, а после внешнего воздействия на указанный датчик. Устройства работают следующим образом. Когда звуковоспроизводящая этикетка находится в нерабочем состоянии, т.е. не прикреплена к объекту, шнур 6 не натянут, и ключ 5 разомкнут. При этом напряжение питания от источника 4 напряжения не поступает на блок 2 воспроизведения сообщений, и воспроизведение звуков невозможно. Самопроизвольное включение звуковоспроизведения в результате случайного замыкания второго ключа 7 и разряд батареек в источнике 4 напряжения исключены. В случае выполнения первого ключа 5, показанного на фиг. 7, размыкание достигается за счет того, что подвижная планка 17 под действием пружины 18 отодвигается от переключателя 16,разомкнутое состояние которого обеспечивается при этом имеющимся в нем упругим элементом. Перед началом использования звуковоспроизводящая этикетка укрепляется на объекте,информацию, относящуюся к которому она должна воспроизводить. Объектом может быть коробка, банка, бутылка, игрушка, книга, бытовой прибор и т.д. Звуковое сообщение должно быть предварительно записано в блок 2 воспроизведения сообщений. Запись сообщений выполняется при производстве устройств и осуществляется в соответствии с техническими требованиями на используемые БИС. Содержанием сообщений могут быть сведения об объекте,реклама, музыка и материалы развлекательного характера. В случае варианта конструкции, показанного на фиг. 1, шнур 6, выполненный из эластичного материала, надевается на объект. При этом шнур 6 растягивается. За счет натяжения шнура 6 замыкается первый ключ 5, и напряжение питания с источника 4 напряжения поступает на блок 2 воспроизведения сообщений, обеспечивая возможность его функционирования. Ограничитель 9 предотвращает слишком сильное воздействие на первый ключ 5 со стороны шнура 6 и, следовательно, предотвращает поломку первого ключа 5 при неосторожном обращении с устройством. В случае выполнения первого ключа 5, показанного на фиг. 7, усилие, создаваемое натянутым шнуром 6, прикладывается к перекладине 21, которая смещается вместе с планками 19 и 20 и подвижной планкой 17. В результате подвижная планка 17 нажимает на кнопку переключателя 16, который переходит в замкнутое состояние. Для начала воспроизведения звуковых сообщений пользователь воздействует на второй ключ 7, например, нажимая на кнопку. Второй ключ 7 замыкается, и напряжение поступает на вход запуска блока 2, который начинает воспроизводить сообщение. Далее пользователь может прекратить воздействие на второй ключ 9 7, который при этом разомкнется, но воспроизведение сообщения будет выполнено до конца. Чтобы досрочно прервать воспроизведение, необходимо снять звуковоспроизводящую этикетку с объекта. При этом натяжение шнура 6 исчезает, и первый ключ 5 размыкается, разрывая цепь питания блока 2 воспроизведения сообщений. В случае варианта конструкции, показанного на фиг. 3, звуковоспроизводящая этикетка подвешивается на объект. При этом натяжение шнура 6 и, следовательно, замыкание первого ключа 5 происходят за счет силы тяжести, действующей на звуковоспроизводящую этикетку. Величины массы устройства и упругости пружины в первом ключе 5 обеспечивают замыкание первого ключа 5, когда этикетка подвешена к объекту, и размыкание первого ключа 5, когда этикетка снята с объекта. Конденсатор 8 обеспечивает повышение надежности работы устройства. После замыкания первого ключа 5 в результате прикрепления звуковоспроизводящей этикетки к объекту конденсатор 8 заряжается до напряжения источника 4 напряжения. В момент нажатия пользователем кнопки второго ключа 7 звуковоспроизводящая этикетка может сместиться под действием усилия, прилагаемого пользователем, в результате чего натяжение шнура 6 может на короткое время ослабнуть, что приведет к размыканию первого ключа 5 и к отключению напряжения питания от блока 2 воспроизведения сообщений. Во время этого кратковременного размыкания первого ключа 5 питание блока 2 осуществляется от заряженного конденсатора 8, благодаря чему воспроизведение сообщения начинается даже в описанном неблагоприятном случае. Когда пользователь отпускает кнопку второго ключа 7, натяжение шнура 6 восстанавливается, первый ключ 5 замыкается, и далее воспроизведение сообщения продолжается в нормальном режиме. Описанная ситуация с большой вероятностью может возникнуть в случае конструкции устройства, показанной на фиг. 3. Замыкание и размыкание первого ключа 5 в устройстве по второму варианту изобретения происходят так же, как в устройстве по первому варианту изобретения. Когда звуковоспроизводящая этикетка надета на объект или подвешена к объекту, для запуска воспроизведения пользователь воздействует на второй ключ 7, например, нажимая на кнопку. При этом напряжение с источника 4 напряжения поступает на блок 2,который начинает воспроизводить звуковое сообщение. Одновременно напряжение питания поступает на блок 11 управления, а в нем - на элемент 12 задержки, на пороговый элемент 13 и на одновибратор 14. В первый момент после подключения напряжения питания на выходах элемента 12 задержки и порогового элемента 13. Затем величина напряжения на выходе элемента 10 задержки постепенно нарастает. При достижении напряжением уровня срабатывания порогового элемента 13 на выходе последнего формируется перепад напряжения от нулевого уровня до единичного уровня, одновибратор 14 запускается и формирует на выходе блока 11 управления импульс заданной длительности. Третий ключ 10 под действием напряжения с выхода блока 11 управления замыкается,обеспечивая подключение напряжения питания к блоку 2 воспроизведения сообщений и к блоку 11 управления после размыкания второго ключа 7. По истечении заданного интервала времени напряжение на выходе одновибратора 14 возвращается на нулевой уровень, и третий ключ 10 размыкается. При этом источник 4 напряжения оказывается отключенным от блока 2 воспроизведения сообщений и от блока 11 управления, благодаря чему исключается разряд батареек в источнике 4 напряжения. Досрочное прерывание воспроизведения достигается, как и в устройстве по первому варианту изобретения,снятием этикетки с объекта и, следовательно,устранением натяжения шнура 6. Задержка включения одновибратора 14,создаваемая элементом 12 задержки, обеспечивает завершение переходных процессов в схеме одновибратора 14 после подачи на него напряжения, питания, что обеспечивает надежную его работу. Длительность указанной задержки должна быть меньше длительности самого короткого воздействия пользователя на второй ключ 7, что несложно обеспечить в большинстве случаев. Длительность импульса, формируемого одновибратором 14, должна быть больше,чем полная длительность звукового сообщения,воспроизводимого блоком 2 воспроизведения сообщений. Конденсатор 8 выполняет такие же функции, как и в устройстве по первому варианту изобретения. Таким образом, достигается требуемый технический результат, реализуемый в двух вариантах звуковоспроизводящей этикетки. При этом звуковоспроизводящая этикетка может воспроизводить звуковые сообщения только в рабочем положении, т.е. будучи прикрепленной,например подвешенной, к объекту. Кроме того,воспроизведение сообщения, начинающееся после воздействия пользователя на звуковоспроизводящую этикетку, выполняется до конца,не требуя дальнейшего воздействия пользователя на устройство. При этом в обоих вариантах изобретения имеется возможность досрочно прервать воспроизведение, сняв этикетку с объекта, к которому она была прикреплена. Промышленная применимость Заявленные устройства могут найти применение в торговле, где звуковоспроизводящие этикетки дадут возможность доводить до потребителей дополнительную информацию о выставленных товарах в легко воспринимаемой 11 форме звуковых сообщений. Такие этикетки могут также применяться как информационное приложение лекарственным и парфюмерным товарам. Надетая на флакон этикетка сможет напоминать пользователю о важных особенностях применения товара. Кроме того, возможно применение устройств в качестве сувениров. Звуковоспроизводящая этикетка, надетая, например, на бутылку с напитком, будет воспроизводить голосовые сообщения или музыкальные фрагменты, доставляя приятные минуты пользователям и способствуя коммерческому успеху товаров, совместно с которыми она используется. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Звуковоспроизводящая этикетка, содержащая блок (2) воспроизведения сообщений с громкоговорителем (3), источник (4) напряжения и первый ключ (5), расположенные в корпусе (1), снабженном шнуром (6) для крепления к объекту, причем первая шина источника (4) напряжения подключена к первому выводу питания блока (2) воспроизведения сообщений, а вторая шина источника (4) напряжения подключена ко второму выводу питания блока (2) воспроизведения сообщений через первый ключ(5), выполненный с принудительным возвратом в разомкнутое состояние при отсутствии внешнего воздействия на него, характеризующаяся тем, что она снабжена вторым ключом (7) и по меньшей мере один из концов вышеуказанного шнура (6) связан с первым ключом (5) так, что при натяжении шнура (6) первый ключ (5) переходит в замкнутое состояние, а второй ключ (7) выполнен замыкающимся при внешнем воздействии на него и включен между вторым выводом питания блока (2) воспроизведения сообщений и его входом запуска. 2. Звуковоспроизводящая этикетка по п.1,характеризующаяся тем, что она дополнительно снабжена конденсатором (8), включенным между первой шиной источника (4) напряжения и вторым выводом питания блока (2) воспроизведения сообщений. 3. Звуковоспроизводящая этикетка по п.1,характеризующаяся тем, что шнур (6) для крепления к объекту выполнен из эластичного материала и имеет длину, обеспечивающую крепление устройства на объект с натяжением шнура(6). 4. Звуковоспроизводящая этикетка по п.1,характеризующаяся тем, что первый конец шнура (6) для крепления к объекту прикреплен к корпусу (1), а второй его конец связан с пер 004273 12 вым ключом (5) и имеет ограничитель (9) вытягивания шнура (6) из корпуса (1). 5. Звуковоспроизводящая этикетка по п.1,характеризующаяся тем, что оба конца шнура(6) для крепления к объекту расположены с одной из сторон корпуса (1) с возможностью навешивания устройства на объект. 6. Звуковоспроизводящая этикетка, содержащая блок (2) воспроизведения сообщений с громкоговорителем (3), источник (4) напряжения и первый ключ (5), расположенные в корпусе (1), снабженном шнуром (6) для крепления к объекту, причем первая шина источника (4) напряжения подключена к первому выводу питания блока (2) воспроизведения сообщений, а вторая шина источника (4) напряжения соединена с первым выводом первого ключа (5), выполненного с принудительным возвратом в разомкнутое состояние при отсутствии внешнего воздействия на него, характеризующаяся тем,что дополнительно введены второй и третий ключи (7, 10) и блок (11) управления и по меньшей мере один из концов вышеуказанного шнура (6) связан с первым ключом (5) так, что при натяжении шнура (6) первый ключ (5) переходит в замкнутое состояние, а второй ключ (7) выполнен замыкающимся при внешнем воздействии на него, причем первый вывод питания блока (11) управления соединен с первой шиной источника (4) напряжения, первые выводы второго и третьего ключей (7, 10) соединены со вторым выводом первого ключа (5), их вторые выводы соединены со вторыми выводами питания блока (2) воспроизведения сообщений и блока (11) управления, выход которого соединен с управляющим входом третьего ключа (10). 7. Звуковоспроизводящая этикетка по п.6,характеризующаяся тем, что блок (11) управления содержит последовательно соединенные элемент (12) задержки, пороговый элемент (13) и одновибратор (14), выход которого является выходом блока (11) управления, причем первые выводы питания элемента задержки (12), порогового элемента (13) и одновибратора (14) соединены с первым выводом питания блока (11) управления, второй вывод питания которого соединен со вторыми выводами питания элемента (12) задержки, порогового элемента (13) и одновибратора (14). 8. Звуковоспроизводящая этикетка по п.6,характеризующаяся тем, что она дополнительно снабжена конденсатором (8), включенным между первой шиной источника (4) напряжения и вторым выводом первого ключа (5).
