Устройство для анализа пробы
Номер патента: 6641
Опубликовано: 24.02.2006
Авторы: Серителла Кит А., Уикстед Джеймс К., Слоуи Пол Д., Сэлво Лоренц
Формула / Реферат
1. Устройство для анализа пробы, содержащее
буферную емкость, имеющую внутреннюю область для приема буферной жидкости;
фильтр, имеющий крепление;
индикаторную полоску, имеющую конец, удерживаемый посредством указанного крепления;
контейнер для индикаторной полоски, имеющий приемную полость с размерами и расположенную для размещения указанного фильтра так, чтобы при размещении указанного фильтра в указанном контейнере индикаторная полоска была расположена в указанной приемной полости; и
коллектор для удержания пробы, который спрофилирован для приема указанной буферной емкости, имеет каналообразующий элемент, имеющий полость, и прокалывающий элемент, который при размещении указанной буферной емкости в указанном коллекторе пробы прокалывает указанную буферную емкость так, чтобы указанная буферная жидкость из внутренней области буферной емкости контактировала с пробой и проходила через полость к указанному фильтру;
в котором при течении буферной жидкости через полость коллектора пробы, буферная жидкость, которая контактировала с пробой, проходит через фильтр к индикаторной полоске.
2. Устройство для анализа пробы по п.1, в котором указанная индикаторная полоска ориентирована, по существу, перпендикулярно указанному фильтру.
3. Устройство для анализа пробы по п.1, в котором указанная буферная емкость имеет нарезную внешнюю поверхность, а указанный коллектор пробы имеет нарезную внутреннюю поверхность, причем нарезная внешняя поверхность приходит в зацепление с нарезной внутренней поверхностью при соединении, соответственно, буферной емкости и коллектора пробы.
4. Устройство для анализа пробы по п.1, в котором указанная буферная емкость имеет выступ, а указанный коллектор пробы имеет углубление, причем при соединении буферной емкости и коллектора пробы выступ приходит в зацепление с углублением.
5. Устройство для анализа пробы по п.1, в котором верхняя часть указанной буферной емкости является сильфоном и в котором при сжатии указанной верхней части по меньшей мере часть буферной жидкости выталкивается из буферной емкости.
6. Устройство для анализа пробы по п.1, в котором буферная жидкость герметизирована в указанной буферной емкости.
7. Устройство для анализа пробы по п.1, в котором указанная буферная емкость содержит поддающееся сжатию захватное приспособление и в котором при сжатии указанного захватного приспособления по меньшей мере часть буферной жидкости выталкивается из буферной емкости.
8. Устройство для анализа пробы по п.1, в котором указанный контейнер для индикаторной полоски имеет смотровое окно, через которое видна индикаторная полоска.
9. Устройство для анализа пробы по п.1, в котором указанный контейнер для индикаторной полоски содержит крышку и корпус, соединенные между собой.
10. Устройство для анализа пробы по п.9, в котором указанная крышка и указанный корпус соединены между собой с обеспечением герметичности по жидкости.
11. Устройство для анализа пробы по п.1, в котором указанный фильтр имеет множество указанных креплений, а устройство дополнительно содержит множество указанных индикаторных полосок, соответственно связанных с указанными креплениями.
12. Устройство для анализа пробы по п.11, в котором по меньшей мере одна из индикаторных полосок выполняет первый тип анализа, а другая из индикаторных полосок выполняет второй тип анализа.
13. Устройство для анализа пробы по п.1, дополнительно содержащее кусок поглощающего материала, который захватывает часть пробы для отдельной процедуры анализа.
14. Устройство для анализа пробы, содержащее
буферную емкость, имеющую внутреннюю область для приема буферной жидкости и ослабленную часть;
фильтр, имеющий крепление;
индикаторную полоску, имеющую конец, удерживаемый посредством указанного крепления;
контейнер для индикаторной полоски, имеющий приемную полость с размерами и расположенную для размещения указанного фильтра так, чтобы при размещении указанного фильтра в указанном контейнере индикаторная полоска была расположена в указанной приемной полости; и
коллектор для удержания пробы, который спрофилирован для приема указанной буферной емкости и имеет каналообразующий элемент, имеющий полость, причем при сдавливании буферной емкости ослабленная часть разрушается и буферная жидкость из внутренней области буферной емкости контактирует с пробой и проходит через полость к указанному фильтру;
в котором при течении буферной жидкости через полость коллектора пробы, буферная жидкость, которая контактировала с пробой, проходит через фильтр к индикаторной полоске.
15. Устройство для анализа пробы по п.14, в котором указанная индикаторная полоска ориентирована, по существу, перпендикулярно указанному фильтру.
16. Устройство для анализа пробы по п.14, в котором указанная буферная емкость имеет нарезную внешнюю поверхность, а указанный коллектор пробы имеет нарезную внутреннюю поверхность, причем нарезная внешняя поверхность приходит в зацепление с нарезной внутренней поверхностью при соединении соответственно буферной емкости и коллектора пробы.
17. Устройство для анализа пробы по п.14, в котором указанная буферная емкость имеет выступ, а указанный коллектор пробы имеет углубление, причем при соединении буферной емкости и коллектора пробы выступ приходит в зацепление с углублением.
18. Устройство для анализа пробы по п.14, в котором верхняя часть указанной буферной емкости является сильфоном и в котором при сжатии указанной верхней части по меньшей мере часть буферной жидкости выталкивается из буферной емкости.
19. Устройство для анализа пробы по п.14, в котором буферная жидкость герметизирована в указанной буферной емкости.
20. Устройство для анализа пробы по п.14, в котором указанная буферная емкость содержит поддающееся сжатию захватное приспособление и в котором при сжатии указанного захватного приспособления по меньшей мере часть буферной жидкости выталкивается из буферной емкости.
21. Устройство для анализа пробы по п.14, в котором указанный контейнер для индикаторной полоски имеет смотровое окно, через которое видна индикаторная полоска.
22. Устройство для анализа пробы по п.14, в котором указанный контейнер для индикаторной полоски содержит крышку и корпус, соединенные между собой.
23. Устройство для анализа пробы по п.22, в котором указанная крышка и указанный корпус соединены между собой с обеспечением герметичности по жидкости.
24. Устройство для анализа пробы по п.14, в котором указанный фильтр имеет множество указанных креплений, а устройство дополнительно содержит множество указанных индикаторных полосок, соответственно связанных с указанными креплениями.
25. Устройство для анализа пробы по п.24, в котором по меньшей мере одна из индикаторных полосок выполняет первый тип анализа, а другая из индикаторных полосок выполняет второй тип анализа.
26. Устройство для анализа пробы по п.14, дополнительно содержащее кусок поглощающего материала, который захватывает часть пробы для отдельной процедуры анализа.
27. Способ анализа пробы, предусматривающий следующие этапы:
получение пробы для анализа;
размещение пробы в коллекторе пробы;
размещение буферной емкости, имеющей буферную жидкость, над коллектором пробы;
размещение коллектора пробы над фильтром, имеющим контактирующую с ним индикаторную полоску; и
побуждение буферной жидкости протекать в направлении вниз из буферной емкости поверх пробы и через фильтр к индикаторной полоске.
28. Способ анализа пробы по п.27, в котором указанный этап побуждения течения буферной жидкости предусматривает толкание буферной емкости вниз для контактирования с прокалывающим элементом и прокалывания посредством прокалывающего элемента.
29. Способ анализа пробы по п.27, в котором указанный этап побуждения течения буферной жидкости предусматривает сжатие буферной емкости так, чтобы разрушилась ослабленная часть буферной емкости.
30. Способ анализа пробы по п.27, в котором указанный этап размещения пробы в коллекторе пробы предусматриврхт капиллярное воздействие для втягивания пробы вверх в коллектор пробы.
31. Способ анализа пробы по п.27, в котором указанный фильтр имеет множество контактирующих с ним указанных индикаторных полосок.
32. Способ анализа пробы по п.31, в котором по меньшей мере одна из индикаторных полосок выполняет первый тип анализа, а другая из индикаторных полосок выполняет второй тип анализа.
33. Способ анализа пробы по п.27, дополнительно предусматривающий этапы:
поглощение части пробы в поглощающем материале; и
побуждение части пробы для анализа.
34. Устройство для анализа пробы, содержащее
буферную емкость, имеющую внутреннюю область для приема буферной жидкости;
коллектор для удерживания пробы, имеющий верхнее отверстие, спрофилированное для приема указанной буферной емкости, нижнее отверстие, спрофилированное для приема фильтра, и расположенный в нем прокалывающий элемент, который при размещении указанной буферной емкости в указанном верхнем отверстии указанного коллектора пробы прокалывает указанную буферную емкость так, чтобы буферная жидкость из внутренней области буферной емкости контактировала с пробой;
фильтр, имеющий верхнюю и нижнюю часть, причем указанная верхняя часть указанного фильтра спрофилирована для установки в указанном нижнем отверстии указанного коллектора пробы, и в котором указанная нижняя часть контактирует с индикаторной полоской;
контейнер для индикаторной полоски, имеющий приемную полость с размерами и расположенную для размещения указанного фильтра так, чтобы при размещении указанного фильтра в указанном контейнере указанная индикаторная полоска была расположена в указанной приемной полости;
в котором указанная буферная жидкость течет через указанный коллектор пробы в фильтр, при этом буферная жидкость, которая контактировала с пробой, проходит через фильтр к индикаторной полоске.
35. Устройство для анализа пробы по п.34, в котором указанная индикаторная полоска ориентирована, по существу, перпендикулярно указанному фильтру.
36. Устройство для анализа пробы по п.34, в котором указанная буферная емкость имеет выступ, а указанный коллектор пробы имеет углубление, причем при соединении буферной емкости и коллектора пробы выступ приходит в зацепление с углублением.
37. Устройство для анализа пробы по п.34, в котором верхняя часть указанной буферной емкости является сильфоном и в котором при сжатии указанной верхней части по меньшей мере часть буферной жидкости выталкивается из буферной емкости.
38. Устройство для анализа пробы по п.34, в котором буферная жидкость герметизирована в указанной буферной емкости.
39. Устройство для анализа пробы по п.34, в котором указанный контейнер для индикаторной полоски имеет смотровое окно, через которое видна индикаторная полоска.
40. Устройство для анализа пробы по п.34, в котором указанный фильтр контактирует с множеством указанных индикаторных полосок.
41. Устройство для анализа пробы по п.40, в котором по меньшей мере одна из индикаторных полосок выполняет первый тип анализа, а другая из индикаторных полосок выполняет второй тип анализа.
42. Устройство для анализа пробы по п.34, дополнительно содержащее кусок поглощающего материала, который захватывает часть пробы для отдельной процедуры анализа.
43. Устройство для анализа пробы, содержащее
буферную емкость, имеющую внутреннюю область для приема буферной жидкости;
фильтр;
индикаторную полоску;
контейнер для индикаторной полоски, имеющий приемную полость с размерами и расположенную для размещения указанного фильтра так, чтобы при размещении указанного фильтра в указанном контейнере индикаторная полоска контактировала с фильтром и была расположена в указанной приемной полости; и
коллектор для удержания пробы, имеющий верхнее отверстие, спрофилированное для приема указанной буферной емкости, нижнее отверстие, насосный механизм, который втягивает воздух по направлению к насосному механизму через воздушный канал, и прокалывающий элемент, который при размещении указанной буферной емкости в указанном коллекторе пробы прокалывает указанную буферную емкость так, чтобы буферная жидкость из внутренней области буферной емкости контактировала с пробой и проходила через нижнее отверстие к указанному фильтру;
в соответствии с чем, при втягивании указанным насосным механизмом воздуха через указанный воздушный канал, проба жидкости втягивается в указанный коллектор пробы через указанное нижнее отверстие, в котором при течении буферной жидкости через коллектор пробы буферная жидкость контактирует с пробой и проходит через фильтр к индикаторной полоске.
44. Устройство для анализа пробы по п.43, в котором указанная индикаторная полоска ориентирована, по существу, перпендикулярно указанному фильтру.
45. Устройство для анализа пробы по п.43, в котором указанная буферная емкость имеет выступ, а указанный коллектор пробы имеет углубление, причем при соединении буферной емкости и коллектора пробы выступ приходит в зацепление с углублением.
46. Устройство для анализа пробы по п.43, в котором верхняя часть указанной буферной емкости является сильфоном и в котором при сжатии указанной верхней части по меньшей мере часть буферной жидкости выталкивается из буферной емкости.
47. Устройство для анализа пробы по п.43, в котором буферная жидкость герметизирована в указанной буферной емкости.
48. Устройство для анализа пробы по п.43, в котором указанный контейнер для индикаторной полоски имеет смотровое окно, через которое видна индикаторная полоска.
49. Устройство для анализа пробы по п.43, в котором указанный воздушный канал расположен так, чтобы при полном вставлении указанной буферной емкости в указанный коллектор пробы указанный воздушный канал блокировался указанной буферной емкостью.
50. Устройство для анализа пробы по п.43, в котором указанный фильтр контактирует с множеством указанных индикаторных полосок.
51. Устройство для анализа пробы по п.50, в котором по меньшей мере одна из индикаторных полосок выполняет первый тип анализа, а другая из индикаторных полосок выполняет второй тип анализа.
52. Устройство для анализа пробы по п.43, дополнительно содержащее кусок поглощающего материала, который захватывает часть пробы для отдельной процедуры анализа.
Текст

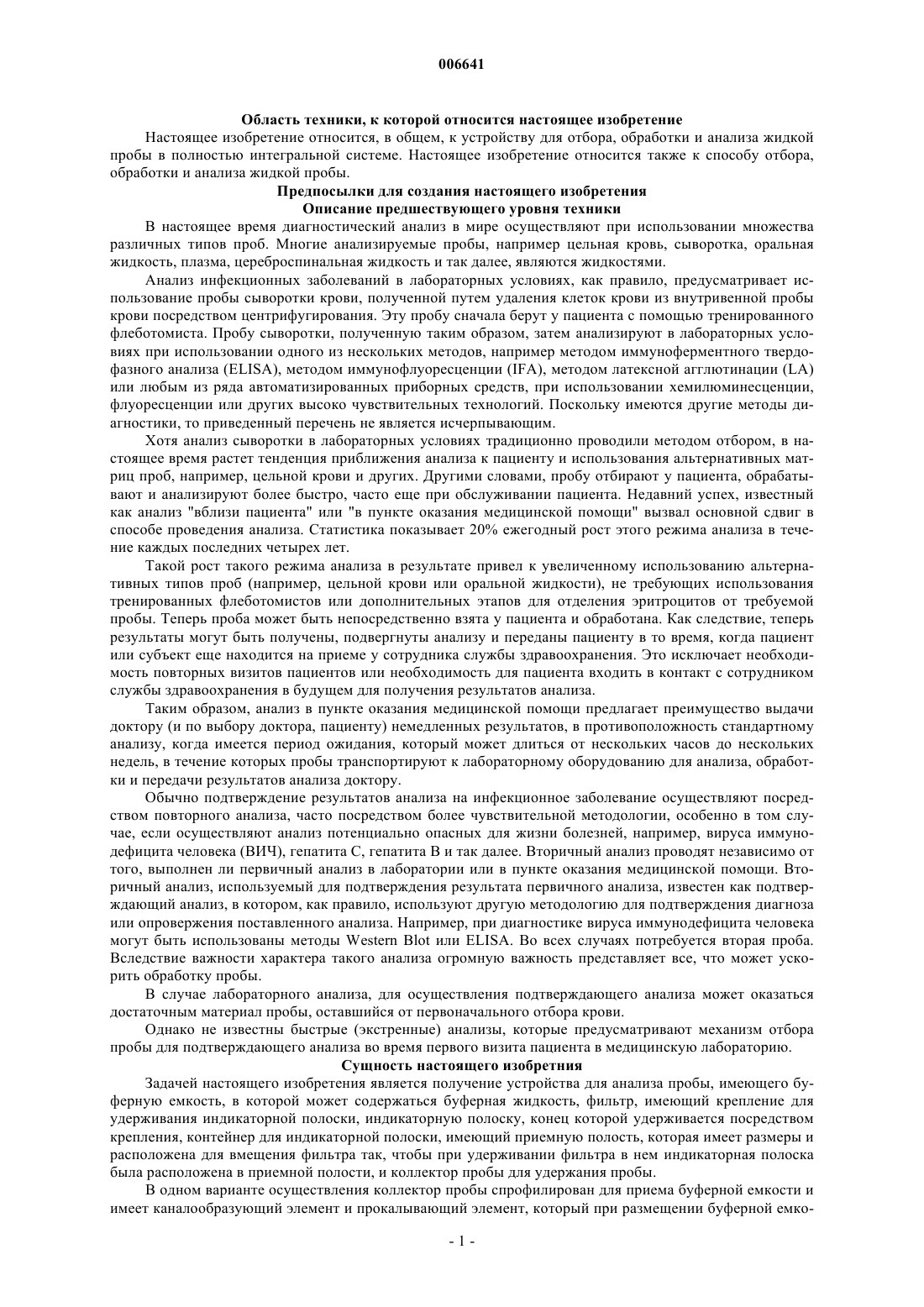

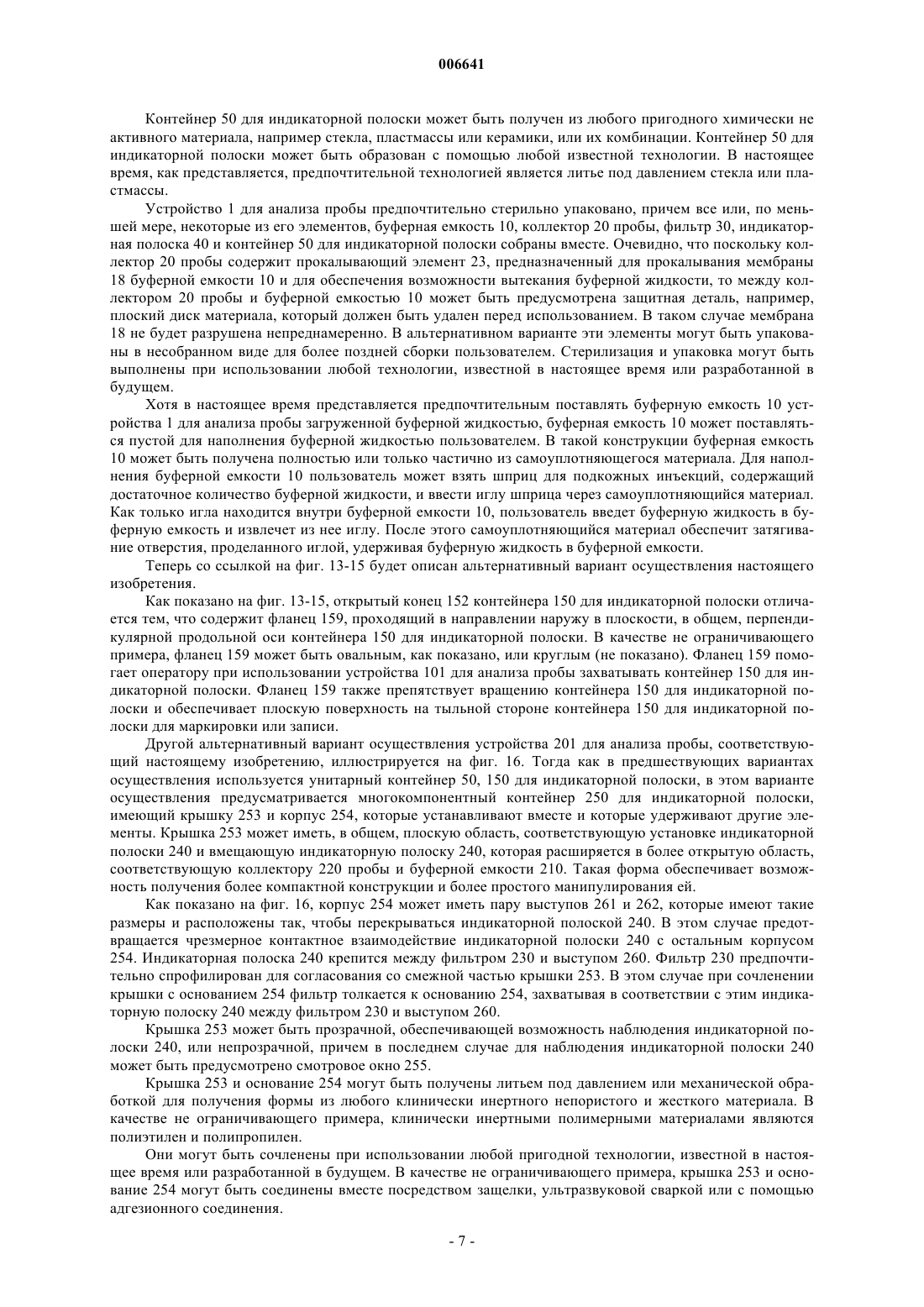

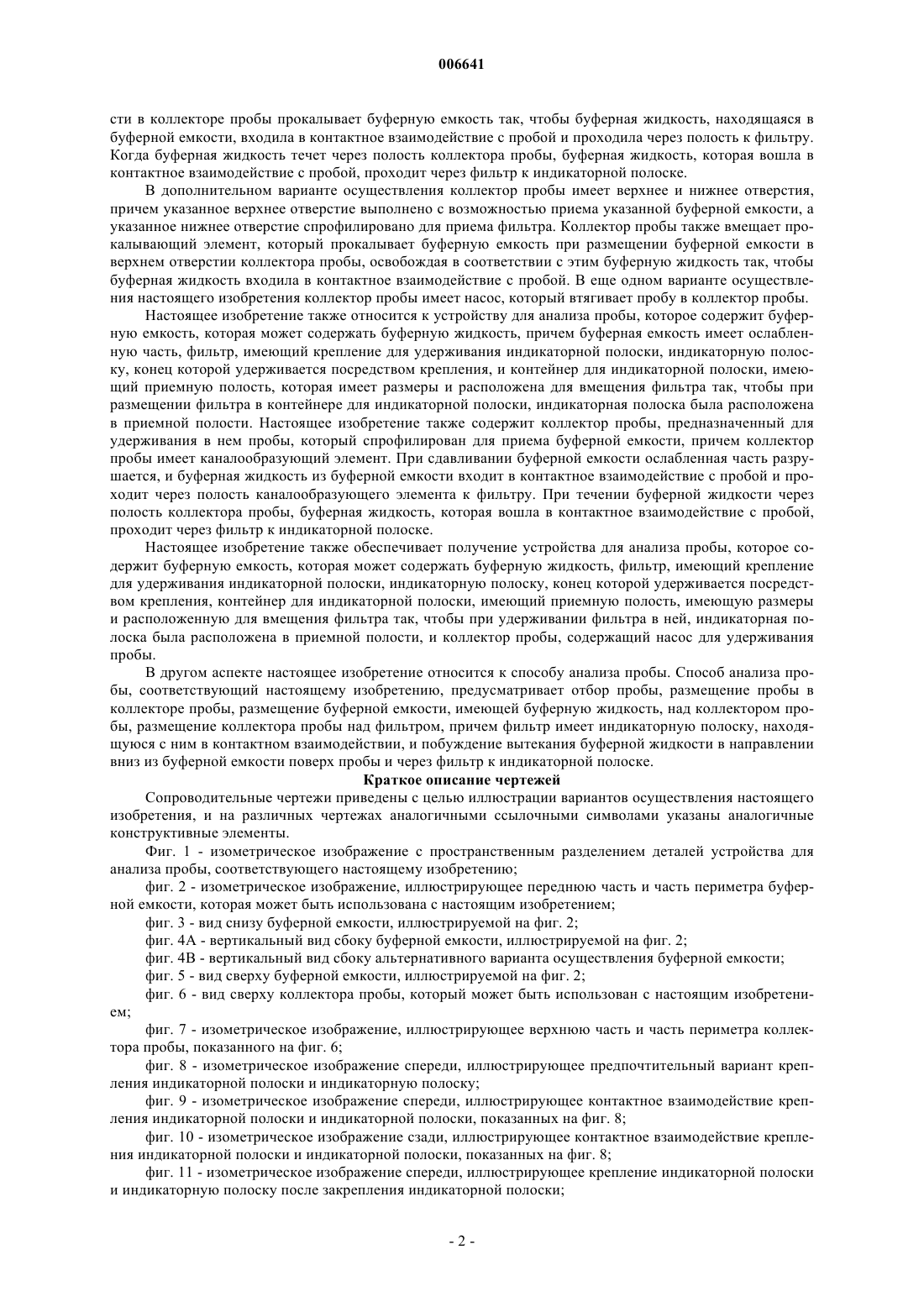

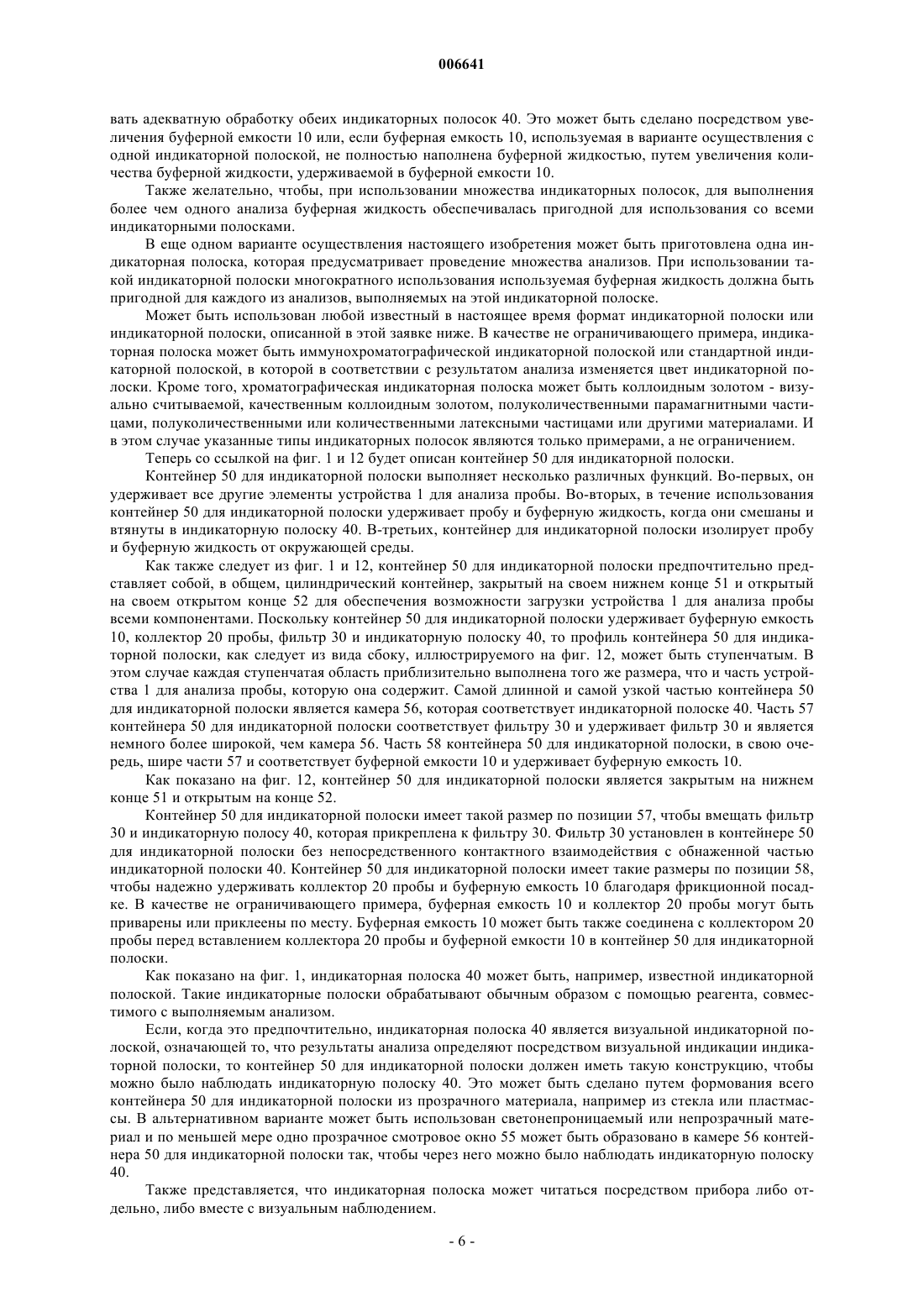

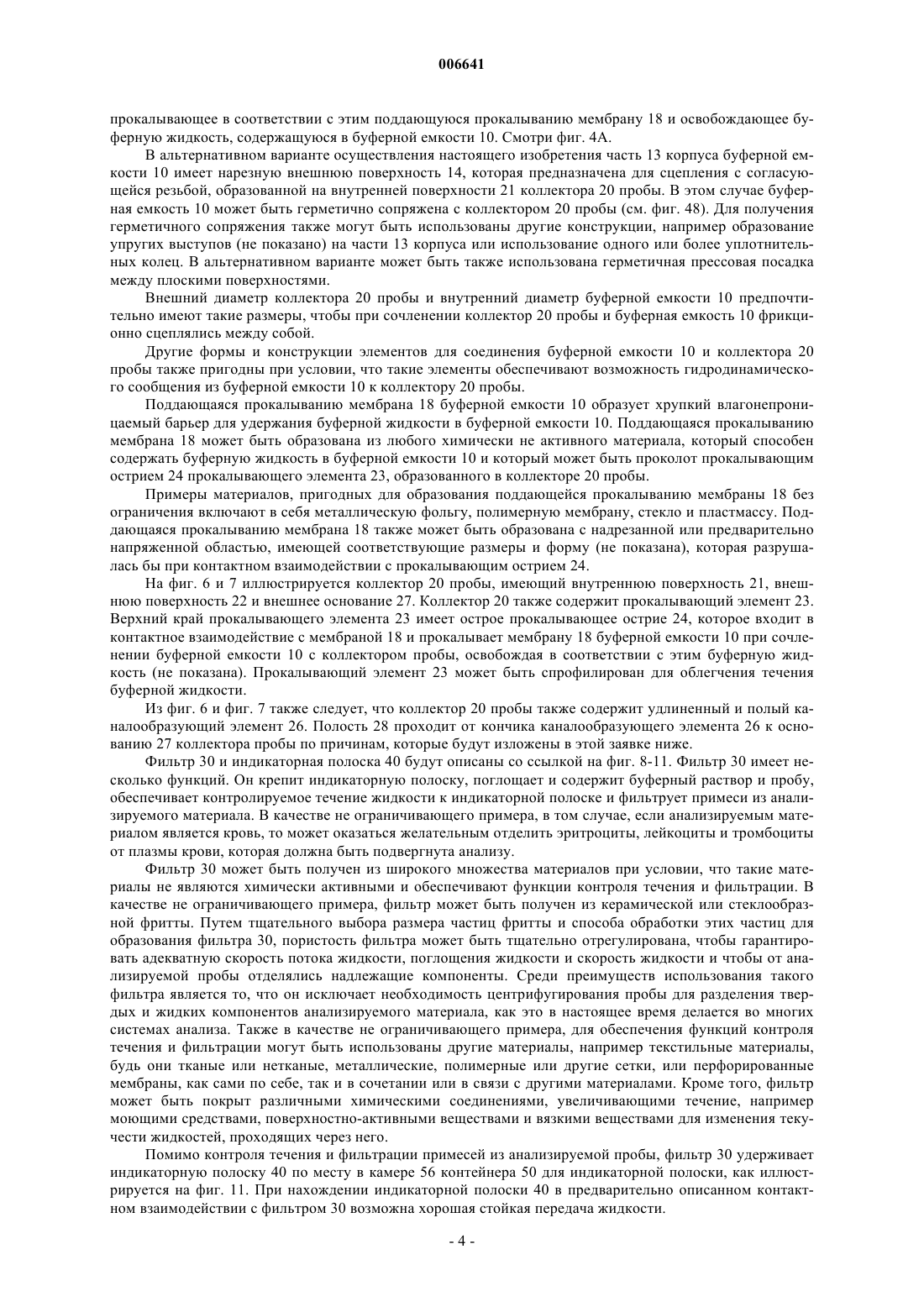

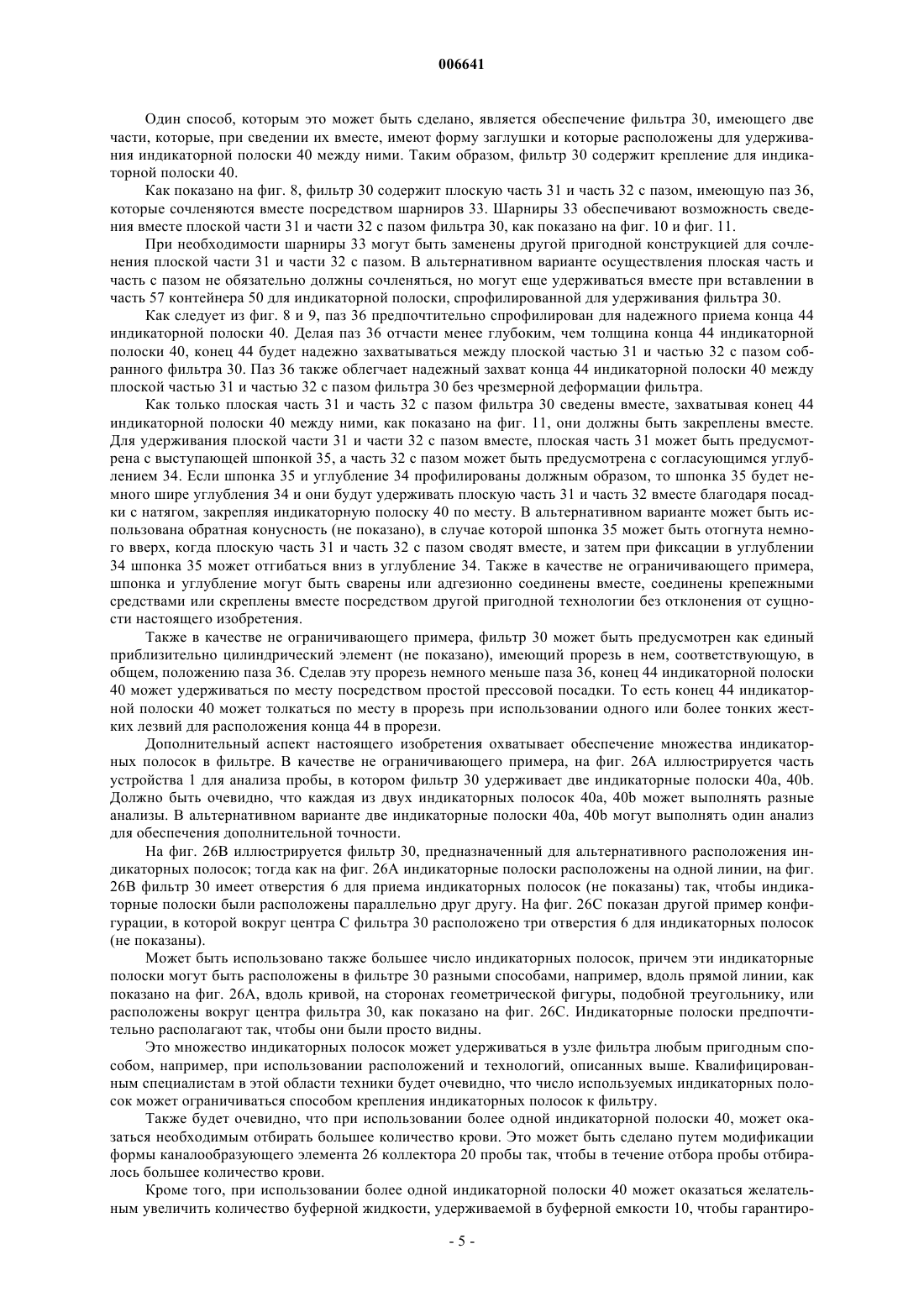

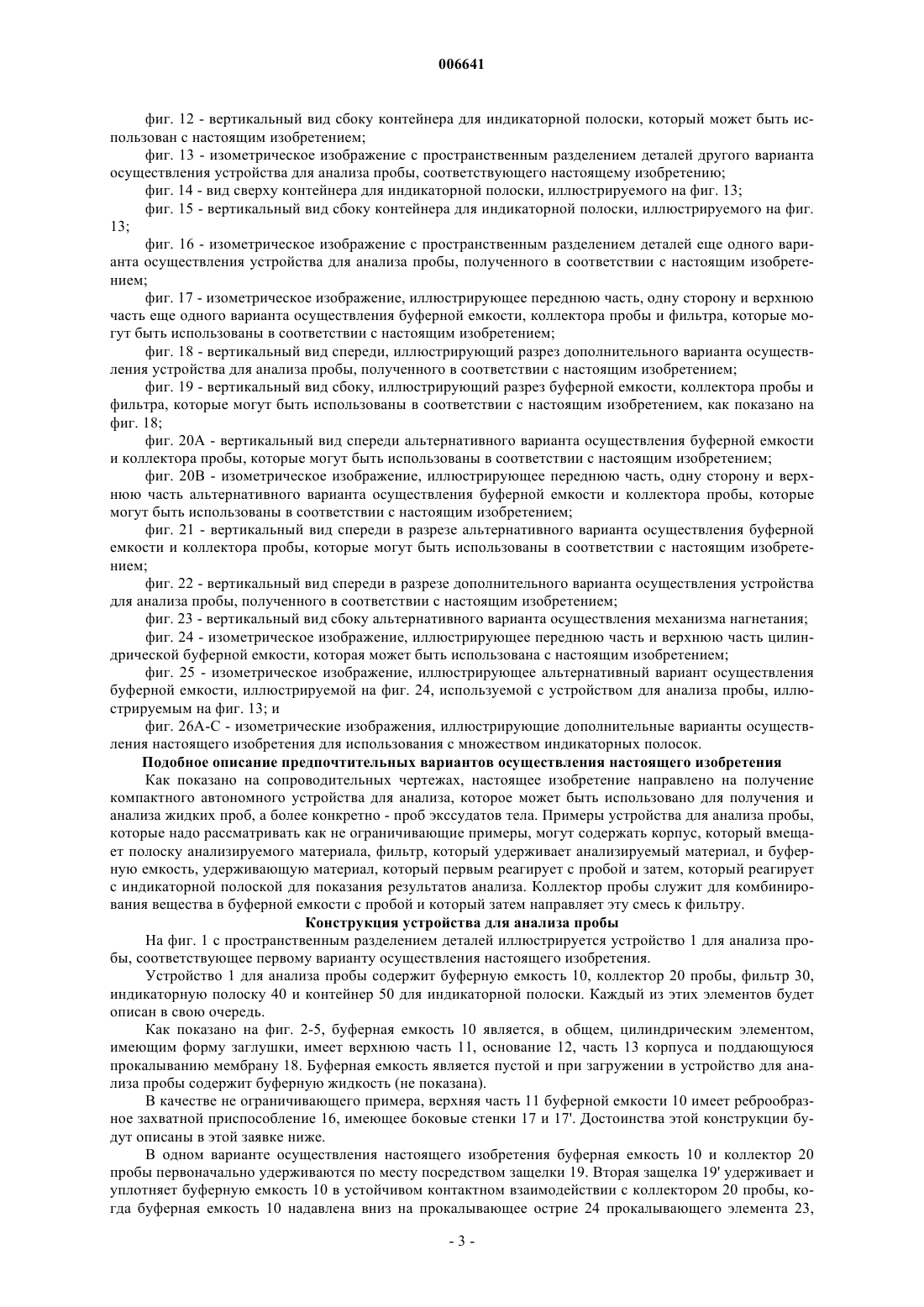

006641 Область техники, к которой относится настоящее изобретение Настоящее изобретение относится, в общем, к устройству для отбора, обработки и анализа жидкой пробы в полностью интегральной системе. Настоящее изобретение относится также к способу отбора,обработки и анализа жидкой пробы. Предпосылки для создания настоящего изобретения Описание предшествующего уровня техники В настоящее время диагностический анализ в мире осуществляют при использовании множества различных типов проб. Многие анализируемые пробы, например цельная кровь, сыворотка, оральная жидкость, плазма, цереброспинальная жидкость и так далее, являются жидкостями. Анализ инфекционных заболеваний в лабораторных условиях, как правило, предусматривает использование пробы сыворотки крови, полученной путем удаления клеток крови из внутривенной пробы крови посредством центрифугирования. Эту пробу сначала берут у пациента с помощью тренированного флеботомиста. Пробу сыворотки, полученную таким образом, затем анализируют в лабораторных условиях при использовании одного из нескольких методов, например методом иммуноферментного твердофазного анализа (ELISA), методом иммунофлуоресценции (IFA), методом латексной агглютинации (LA) или любым из ряда автоматизированных приборных средств, при использовании хемилюминесценции,флуоресценции или других высоко чувствительных технологий. Поскольку имеются другие методы диагностики, то приведенный перечень не является исчерпывающим. Хотя анализ сыворотки в лабораторных условиях традиционно проводили методом отбором, в настоящее время растет тенденция приближения анализа к пациенту и использования альтернативных матриц проб, например, цельной крови и других. Другими словами, пробу отбирают у пациента, обрабатывают и анализируют более быстро, часто еще при обслуживании пациента. Недавний успех, известный как анализ "вблизи пациента" или "в пункте оказания медицинской помощи" вызвал основной сдвиг в способе проведения анализа. Статистика показывает 20% ежегодный рост этого режима анализа в течение каждых последних четырех лет. Такой рост такого режима анализа в результате привел к увеличенному использованию альтернативных типов проб (например, цельной крови или оральной жидкости), не требующих использования тренированных флеботомистов или дополнительных этапов для отделения эритроцитов от требуемой пробы. Теперь проба может быть непосредственно взята у пациента и обработана. Как следствие, теперь результаты могут быть получены, подвергнуты анализу и переданы пациенту в то время, когда пациент или субъект еще находится на приеме у сотрудника службы здравоохранения. Это исключает необходимость повторных визитов пациентов или необходимость для пациента входить в контакт с сотрудником службы здравоохранения в будущем для получения результатов анализа. Таким образом, анализ в пункте оказания медицинской помощи предлагает преимущество выдачи доктору (и по выбору доктора, пациенту) немедленных результатов, в противоположность стандартному анализу, когда имеется период ожидания, который может длиться от нескольких часов до нескольких недель, в течение которых пробы транспортируют к лабораторному оборудованию для анализа, обработки и передачи результатов анализа доктору. Обычно подтверждение результатов анализа на инфекционное заболевание осуществляют посредством повторного анализа, часто посредством более чувствительной методологии, особенно в том случае, если осуществляют анализ потенциально опасных для жизни болезней, например, вируса иммунодефицита человека (ВИЧ), гепатита С, гепатита В и так далее. Вторичный анализ проводят независимо от того, выполнен ли первичный анализ в лаборатории или в пункте оказания медицинской помощи. Вторичный анализ, используемый для подтверждения результата первичного анализа, известен как подтверждающий анализ, в котором, как правило, используют другую методологию для подтверждения диагноза или опровержения поставленного анализа. Например, при диагностике вируса иммунодефицита человека могут быть использованы методы Western Blot или ELISA. Во всех случаях потребуется вторая проба. Вследствие важности характера такого анализа огромную важность представляет все, что может ускорить обработку пробы. В случае лабораторного анализа, для осуществления подтверждающего анализа может оказаться достаточным материал пробы, оставшийся от первоначального отбора крови. Однако не известны быстрые (экстренные) анализы, которые предусматривают механизм отбора пробы для подтверждающего анализа во время первого визита пациента в медицинскую лабораторию. Сущность настоящего изобретния Задачей настоящего изобретения является получение устройства для анализа пробы, имеющего буферную емкость, в которой может содержаться буферная жидкость, фильтр, имеющий крепление для удерживания индикаторной полоски, индикаторную полоску, конец которой удерживается посредством крепления, контейнер для индикаторной полоски, имеющий приемную полость, которая имеет размеры и расположена для вмещения фильтра так, чтобы при удерживании фильтра в нем индикаторная полоска была расположена в приемной полости, и коллектор пробы для удержания пробы. В одном варианте осуществления коллектор пробы спрофилирован для приема буферной емкости и имеет каналообразующий элемент и прокалывающий элемент, который при размещении буферной емко-1 006641 сти в коллекторе пробы прокалывает буферную емкость так, чтобы буферная жидкость, находящаяся в буферной емкости, входила в контактное взаимодействие с пробой и проходила через полость к фильтру. Когда буферная жидкость течет через полость коллектора пробы, буферная жидкость, которая вошла в контактное взаимодействие с пробой, проходит через фильтр к индикаторной полоске. В дополнительном варианте осуществления коллектор пробы имеет верхнее и нижнее отверстия,причем указанное верхнее отверстие выполнено с возможностью приема указанной буферной емкости, а указанное нижнее отверстие спрофилировано для приема фильтра. Коллектор пробы также вмещает прокалывающий элемент, который прокалывает буферную емкость при размещении буферной емкости в верхнем отверстии коллектора пробы, освобождая в соответствии с этим буферную жидкость так, чтобы буферная жидкость входила в контактное взаимодействие с пробой. В еще одном варианте осуществления настоящего изобретения коллектор пробы имеет насос, который втягивает пробу в коллектор пробы. Настоящее изобретение также относится к устройству для анализа пробы, которое содержит буферную емкость, которая может содержать буферную жидкость, причем буферная емкость имеет ослабленную часть, фильтр, имеющий крепление для удерживания индикаторной полоски, индикаторную полоску, конец которой удерживается посредством крепления, и контейнер для индикаторной полоски, имеющий приемную полость, которая имеет размеры и расположена для вмещения фильтра так, чтобы при размещении фильтра в контейнере для индикаторной полоски, индикаторная полоска была расположена в приемной полости. Настоящее изобретение также содержит коллектор пробы, предназначенный для удерживания в нем пробы, который спрофилирован для приема буферной емкости, причем коллектор пробы имеет каналообразующий элемент. При сдавливании буферной емкости ослабленная часть разрушается, и буферная жидкость из буферной емкости входит в контактное взаимодействие с пробой и проходит через полость каналообразующего элемента к фильтру. При течении буферной жидкости через полость коллектора пробы, буферная жидкость, которая вошла в контактное взаимодействие с пробой,проходит через фильтр к индикаторной полоске. Настоящее изобретение также обеспечивает получение устройства для анализа пробы, которое содержит буферную емкость, которая может содержать буферную жидкость, фильтр, имеющий крепление для удерживания индикаторной полоски, индикаторную полоску, конец которой удерживается посредством крепления, контейнер для индикаторной полоски, имеющий приемную полость, имеющую размеры и расположенную для вмещения фильтра так, чтобы при удерживании фильтра в ней, индикаторная полоска была расположена в приемной полости, и коллектор пробы, содержащий насос для удерживания пробы. В другом аспекте настоящее изобретение относится к способу анализа пробы. Способ анализа пробы, соответствующий настоящему изобретению, предусматривает отбор пробы, размещение пробы в коллекторе пробы, размещение буферной емкости, имеющей буферную жидкость, над коллектором пробы, размещение коллектора пробы над фильтром, причем фильтр имеет индикаторную полоску, находящуюся с ним в контактном взаимодействии, и побуждение вытекания буферной жидкости в направлении вниз из буферной емкости поверх пробы и через фильтр к индикаторной полоске. Краткое описание чертежей Сопроводительные чертежи приведены с целью иллюстрации вариантов осуществления настоящего изобретения, и на различных чертежах аналогичными ссылочными символами указаны аналогичные конструктивные элементы. Фиг. 1 - изометрическое изображение с пространственным разделением деталей устройства для анализа пробы, соответствующего настоящему изобретению; фиг. 2 - изометрическое изображение, иллюстрирующее переднюю часть и часть периметра буферной емкости, которая может быть использована с настоящим изобретением; фиг. 3 - вид снизу буферной емкости, иллюстрируемой на фиг. 2; фиг. 4 А - вертикальный вид сбоку буферной емкости, иллюстрируемой на фиг. 2; фиг. 4 В - вертикальный вид сбоку альтернативного варианта осуществления буферной емкости; фиг. 5 - вид сверху буферной емкости, иллюстрируемой на фиг. 2; фиг. 6 - вид сверху коллектора пробы, который может быть использован с настоящим изобретением; фиг. 7 - изометрическое изображение, иллюстрирующее верхнюю часть и часть периметра коллектора пробы, показанного на фиг. 6; фиг. 8 - изометрическое изображение спереди, иллюстрирующее предпочтительный вариант крепления индикаторной полоски и индикаторную полоску; фиг. 9 - изометрическое изображение спереди, иллюстрирующее контактное взаимодействие крепления индикаторной полоски и индикаторной полоски, показанных на фиг. 8; фиг. 10 - изометрическое изображение сзади, иллюстрирующее контактное взаимодействие крепления индикаторной полоски и индикаторной полоски, показанных на фиг. 8; фиг. 11 - изометрическое изображение спереди, иллюстрирующее крепление индикаторной полоски и индикаторную полоску после закрепления индикаторной полоски;-2 006641 фиг. 12 - вертикальный вид сбоку контейнера для индикаторной полоски, который может быть использован с настоящим изобретением; фиг. 13 - изометрическое изображение с пространственным разделением деталей другого варианта осуществления устройства для анализа пробы, соответствующего настоящему изобретению; фиг. 14 - вид сверху контейнера для индикаторной полоски, иллюстрируемого на фиг. 13; фиг. 15 - вертикальный вид сбоку контейнера для индикаторной полоски, иллюстрируемого на фиг. 13; фиг. 16 - изометрическое изображение с пространственным разделением деталей еще одного варианта осуществления устройства для анализа пробы, полученного в соответствии с настоящим изобретением; фиг. 17 - изометрическое изображение, иллюстрирующее переднюю часть, одну сторону и верхнюю часть еще одного варианта осуществления буферной емкости, коллектора пробы и фильтра, которые могут быть использованы в соответствии с настоящим изобретением; фиг. 18 - вертикальный вид спереди, иллюстрирующий разрез дополнительного варианта осуществления устройства для анализа пробы, полученного в соответствии с настоящим изобретением; фиг. 19 - вертикальный вид сбоку, иллюстрирующий разрез буферной емкости, коллектора пробы и фильтра, которые могут быть использованы в соответствии с настоящим изобретением, как показано на фиг. 18; фиг. 20 А - вертикальный вид спереди альтернативного варианта осуществления буферной емкости и коллектора пробы, которые могут быть использованы в соответствии с настоящим изобретением; фиг. 20 В - изометрическое изображение, иллюстрирующее переднюю часть, одну сторону и верхнюю часть альтернативного варианта осуществления буферной емкости и коллектора пробы, которые могут быть использованы в соответствии с настоящим изобретением; фиг. 21 - вертикальный вид спереди в разрезе альтернативного варианта осуществления буферной емкости и коллектора пробы, которые могут быть использованы в соответствии с настоящим изобретением; фиг. 22 - вертикальный вид спереди в разрезе дополнительного варианта осуществления устройства для анализа пробы, полученного в соответствии с настоящим изобретением; фиг. 23 - вертикальный вид сбоку альтернативного варианта осуществления механизма нагнетания; фиг. 24 - изометрическое изображение, иллюстрирующее переднюю часть и верхнюю часть цилиндрической буферной емкости, которая может быть использована с настоящим изобретением; фиг. 25 - изометрическое изображение, иллюстрирующее альтернативный вариант осуществления буферной емкости, иллюстрируемой на фиг. 24, используемой с устройством для анализа пробы, иллюстрируемым на фиг. 13; и фиг. 26 А-С - изометрические изображения, иллюстрирующие дополнительные варианты осуществления настоящего изобретения для использования с множеством индикаторных полосок. Подобное описание предпочтительных вариантов осуществления настоящего изобретения Как показано на сопроводительных чертежах, настоящее изобретение направлено на получение компактного автономного устройства для анализа, которое может быть использовано для получения и анализа жидких проб, а более конкретно - проб экссудатов тела. Примеры устройства для анализа пробы,которые надо рассматривать как не ограничивающие примеры, могут содержать корпус, который вмещает полоску анализируемого материала, фильтр, который удерживает анализируемый материал, и буферную емкость, удерживающую материал, который первым реагирует с пробой и затем, который реагирует с индикаторной полоской для показания результатов анализа. Коллектор пробы служит для комбинирования вещества в буферной емкости с пробой и который затем направляет эту смесь к фильтру. Конструкция устройства для анализа пробы На фиг. 1 с пространственным разделением деталей иллюстрируется устройство 1 для анализа пробы, соответствующее первому варианту осуществления настоящего изобретения. Устройство 1 для анализа пробы содержит буферную емкость 10, коллектор 20 пробы, фильтр 30,индикаторную полоску 40 и контейнер 50 для индикаторной полоски. Каждый из этих элементов будет описан в свою очередь. Как показано на фиг. 2-5, буферная емкость 10 является, в общем, цилиндрическим элементом,имеющим форму заглушки, имеет верхнюю часть 11, основание 12, часть 13 корпуса и поддающуюся прокалыванию мембрану 18. Буферная емкость является пустой и при загружении в устройство для анализа пробы содержит буферную жидкость (не показана). В качестве не ограничивающего примера, верхняя часть 11 буферной емкости 10 имеет реброобразное захватной приспособление 16, имеющее боковые стенки 17 и 17'. Достоинства этой конструкции будут описаны в этой заявке ниже. В одном варианте осуществления настоящего изобретения буферная емкость 10 и коллектор 20 пробы первоначально удерживаются по месту посредством защелки 19. Вторая защелка 19' удерживает и уплотняет буферную емкость 10 в устойчивом контактном взаимодействии с коллектором 20 пробы, когда буферная емкость 10 надавлена вниз на прокалывающее острие 24 прокалывающего элемента 23,-3 006641 прокалывающее в соответствии с этим поддающуюся прокалыванию мембрану 18 и освобождающее буферную жидкость, содержащуюся в буферной емкости 10. Смотри фиг. 4 А. В альтернативном варианте осуществления настоящего изобретения часть 13 корпуса буферной емкости 10 имеет нарезную внешнюю поверхность 14, которая предназначена для сцепления с согласующейся резьбой, образованной на внутренней поверхности 21 коллектора 20 пробы. В этом случае буферная емкость 10 может быть герметично сопряжена с коллектором 20 пробы (см. фиг. 48). Для получения герметичного сопряжения также могут быть использованы другие конструкции, например образование упругих выступов (не показано) на части 13 корпуса или использование одного или более уплотнительных колец. В альтернативном варианте может быть также использована герметичная прессовая посадка между плоскими поверхностями. Внешний диаметр коллектора 20 пробы и внутренний диаметр буферной емкости 10 предпочтительно имеют такие размеры, чтобы при сочленении коллектор 20 пробы и буферная емкость 10 фрикционно сцеплялись между собой. Другие формы и конструкции элементов для соединения буферной емкости 10 и коллектора 20 пробы также пригодны при условии, что такие элементы обеспечивают возможность гидродинамического сообщения из буферной емкости 10 к коллектору 20 пробы. Поддающаяся прокалыванию мембрана 18 буферной емкости 10 образует хрупкий влагонепроницаемый барьер для удержания буферной жидкости в буферной емкости 10. Поддающаяся прокалыванию мембрана 18 может быть образована из любого химически не активного материала, который способен содержать буферную жидкость в буферной емкости 10 и который может быть проколот прокалывающим острием 24 прокалывающего элемента 23, образованного в коллекторе 20 пробы. Примеры материалов, пригодных для образования поддающейся прокалыванию мембраны 18 без ограничения включают в себя металлическую фольгу, полимерную мембрану, стекло и пластмассу. Поддающаяся прокалыванию мембрана 18 также может быть образована с надрезанной или предварительно напряженной областью, имеющей соответствующие размеры и форму (не показана), которая разрушалась бы при контактном взаимодействии с прокалывающим острием 24. На фиг. 6 и 7 иллюстрируется коллектор 20 пробы, имеющий внутреннюю поверхность 21, внешнюю поверхность 22 и внешнее основание 27. Коллектор 20 также содержит прокалывающий элемент 23. Верхний край прокалывающего элемента 23 имеет острое прокалывающее острие 24, которое входит в контактное взаимодействие с мембраной 18 и прокалывает мембрану 18 буферной емкости 10 при сочленении буферной емкости 10 с коллектором пробы, освобождая в соответствии с этим буферную жидкость (не показана). Прокалывающий элемент 23 может быть спрофилирован для облегчения течения буферной жидкости. Из фиг. 6 и фиг. 7 также следует, что коллектор 20 пробы также содержит удлиненный и полый каналообразующий элемент 26. Полость 28 проходит от кончика каналообразующего элемента 26 к основанию 27 коллектора пробы по причинам, которые будут изложены в этой заявке ниже. Фильтр 30 и индикаторная полоска 40 будут описаны со ссылкой на фиг. 8-11. Фильтр 30 имеет несколько функций. Он крепит индикаторную полоску, поглощает и содержит буферный раствор и пробу,обеспечивает контролируемое течение жидкости к индикаторной полоске и фильтрует примеси из анализируемого материала. В качестве не ограничивающего примера, в том случае, если анализируемым материалом является кровь, то может оказаться желательным отделить эритроциты, лейкоциты и тромбоциты от плазмы крови, которая должна быть подвергнута анализу. Фильтр 30 может быть получен из широкого множества материалов при условии, что такие материалы не являются химически активными и обеспечивают функции контроля течения и фильтрации. В качестве не ограничивающего примера, фильтр может быть получен из керамической или стеклообразной фритты. Путем тщательного выбора размера частиц фритты и способа обработки этих частиц для образования фильтра 30, пористость фильтра может быть тщательно отрегулирована, чтобы гарантировать адекватную скорость потока жидкости, поглощения жидкости и скорость жидкости и чтобы от анализируемой пробы отделялись надлежащие компоненты. Среди преимуществ использования такого фильтра является то, что он исключает необходимость центрифугирования пробы для разделения твердых и жидких компонентов анализируемого материала, как это в настоящее время делается во многих системах анализа. Также в качестве не ограничивающего примера, для обеспечения функций контроля течения и фильтрации могут быть использованы другие материалы, например текстильные материалы,будь они тканые или нетканые, металлические, полимерные или другие сетки, или перфорированные мембраны, как сами по себе, так и в сочетании или в связи с другими материалами. Кроме того, фильтр может быть покрыт различными химическими соединениями, увеличивающими течение, например моющими средствами, поверхностно-активными веществами и вязкими веществами для изменения текучести жидкостей, проходящих через него. Помимо контроля течения и фильтрации примесей из анализируемой пробы, фильтр 30 удерживает индикаторную полоску 40 по месту в камере 56 контейнера 50 для индикаторной полоски, как иллюстрируется на фиг. 11. При нахождении индикаторной полоски 40 в предварительно описанном контактном взаимодействии с фильтром 30 возможна хорошая стойкая передача жидкости.-4 006641 Один способ, которым это может быть сделано, является обеспечение фильтра 30, имеющего две части, которые, при сведении их вместе, имеют форму заглушки и которые расположены для удерживания индикаторной полоски 40 между ними. Таким образом, фильтр 30 содержит крепление для индикаторной полоски 40. Как показано на фиг. 8, фильтр 30 содержит плоскую часть 31 и часть 32 с пазом, имеющую паз 36,которые сочленяются вместе посредством шарниров 33. Шарниры 33 обеспечивают возможность сведения вместе плоской части 31 и части 32 с пазом фильтра 30, как показано на фиг. 10 и фиг. 11. При необходимости шарниры 33 могут быть заменены другой пригодной конструкцией для сочленения плоской части 31 и части 32 с пазом. В альтернативном варианте осуществления плоская часть и часть с пазом не обязательно должны сочленяться, но могут еще удерживаться вместе при вставлении в часть 57 контейнера 50 для индикаторной полоски, спрофилированной для удерживания фильтра 30. Как следует из фиг. 8 и 9, паз 36 предпочтительно спрофилирован для надежного приема конца 44 индикаторной полоски 40. Делая паз 36 отчасти менее глубоким, чем толщина конца 44 индикаторной полоски 40, конец 44 будет надежно захватываться между плоской частью 31 и частью 32 с пазом собранного фильтра 30. Паз 36 также облегчает надежный захват конца 44 индикаторной полоски 40 между плоской частью 31 и частью 32 с пазом фильтра 30 без чрезмерной деформации фильтра. Как только плоская часть 31 и часть 32 с пазом фильтра 30 сведены вместе, захватывая конец 44 индикаторной полоски 40 между ними, как показано на фиг. 11, они должны быть закреплены вместе. Для удерживания плоской части 31 и части 32 с пазом вместе, плоская часть 31 может быть предусмотрена с выступающей шпонкой 35, а часть 32 с пазом может быть предусмотрена с согласующимся углублением 34. Если шпонка 35 и углубление 34 профилированы должным образом, то шпонка 35 будет немного шире углубления 34 и они будут удерживать плоскую часть 31 и часть 32 вместе благодаря посадки с натягом, закрепляя индикаторную полоску 40 по месту. В альтернативном варианте может быть использована обратная конусность (не показано), в случае которой шпонка 35 может быть отогнута немного вверх, когда плоскую часть 31 и часть 32 с пазом сводят вместе, и затем при фиксации в углублении 34 шпонка 35 может отгибаться вниз в углубление 34. Также в качестве не ограничивающего примера,шпонка и углубление могут быть сварены или адгезионно соединены вместе, соединены крепежными средствами или скреплены вместе посредством другой пригодной технологии без отклонения от сущности настоящего изобретения. Также в качестве не ограничивающего примера, фильтр 30 может быть предусмотрен как единый приблизительно цилиндрический элемент (не показано), имеющий прорезь в нем, соответствующую, в общем, положению паза 36. Сделав эту прорезь немного меньше паза 36, конец 44 индикаторной полоски 40 может удерживаться по месту посредством простой прессовой посадки. То есть конец 44 индикаторной полоски 40 может толкаться по месту в прорезь при использовании одного или более тонких жестких лезвий для расположения конца 44 в прорези. Дополнительный аспект настоящего изобретения охватывает обеспечение множества индикаторных полосок в фильтре. В качестве не ограничивающего примера, на фиг. 26 А иллюстрируется часть устройства 1 для анализа пробы, в котором фильтр 30 удерживает две индикаторные полоски 40 а, 40b. Должно быть очевидно, что каждая из двух индикаторных полосок 40 а, 40b может выполнять разные анализы. В альтернативном варианте две индикаторные полоски 40 а, 40b могут выполнять один анализ для обеспечения дополнительной точности. На фиг. 26 В иллюстрируется фильтр 30, предназначенный для альтернативного расположения индикаторных полосок; тогда как на фиг. 26 А индикаторные полоски расположены на одной линии, на фиг. 26 В фильтр 30 имеет отверстия 6 для приема индикаторных полосок (не показаны) так, чтобы индикаторные полоски были расположены параллельно друг другу. На фиг. 26 С показан другой пример конфигурации, в которой вокруг центра С фильтра 30 расположено три отверстия 6 для индикаторных полосок(не показаны). Может быть использовано также большее число индикаторных полосок, причем эти индикаторные полоски могут быть расположены в фильтре 30 разными способами, например, вдоль прямой линии, как показано на фиг. 26 А, вдоль кривой, на сторонах геометрической фигуры, подобной треугольнику, или расположены вокруг центра фильтра 30, как показано на фиг. 26 С. Индикаторные полоски предпочтительно располагают так, чтобы они были просто видны. Это множество индикаторных полосок может удерживаться в узле фильтра любым пригодным способом, например, при использовании расположений и технологий, описанных выше. Квалифицированным специалистам в этой области техники будет очевидно, что число используемых индикаторных полосок может ограничиваться способом крепления индикаторных полосок к фильтру. Также будет очевидно, что при использовании более одной индикаторной полоски 40, может оказаться необходимым отбирать большее количество крови. Это может быть сделано путем модификации формы каналообразующего элемента 26 коллектора 20 пробы так, чтобы в течение отбора пробы отбиралось большее количество крови. Кроме того, при использовании более одной индикаторной полоски 40 может оказаться желательным увеличить количество буферной жидкости, удерживаемой в буферной емкости 10, чтобы гарантиро-5 006641 вать адекватную обработку обеих индикаторных полосок 40. Это может быть сделано посредством увеличения буферной емкости 10 или, если буферная емкость 10, используемая в варианте осуществления с одной индикаторной полоской, не полностью наполнена буферной жидкостью, путем увеличения количества буферной жидкости, удерживаемой в буферной емкости 10. Также желательно, чтобы, при использовании множества индикаторных полосок, для выполнения более чем одного анализа буферная жидкость обеспечивалась пригодной для использования со всеми индикаторными полосками. В еще одном варианте осуществления настоящего изобретения может быть приготовлена одна индикаторная полоска, которая предусматривает проведение множества анализов. При использовании такой индикаторной полоски многократного использования используемая буферная жидкость должна быть пригодной для каждого из анализов, выполняемых на этой индикаторной полоске. Может быть использован любой известный в настоящее время формат индикаторной полоски или индикаторной полоски, описанной в этой заявке ниже. В качестве не ограничивающего примера, индикаторная полоска может быть иммунохроматографической индикаторной полоской или стандартной индикаторной полоской, в которой в соответствии с результатом анализа изменяется цвет индикаторной полоски. Кроме того, хроматографическая индикаторная полоска может быть коллоидным золотом - визуально считываемой, качественным коллоидным золотом, полуколичественными парамагнитными частицами, полуколичественными или количественными латексными частицами или другими материалами. И в этом случае указанные типы индикаторных полосок являются только примерами, а не ограничением. Теперь со ссылкой на фиг. 1 и 12 будет описан контейнер 50 для индикаторной полоски. Контейнер 50 для индикаторной полоски выполняет несколько различных функций. Во-первых, он удерживает все другие элементы устройства 1 для анализа пробы. Во-вторых, в течение использования контейнер 50 для индикаторной полоски удерживает пробу и буферную жидкость, когда они смешаны и втянуты в индикаторную полоску 40. В-третьих, контейнер для индикаторной полоски изолирует пробу и буферную жидкость от окружающей среды. Как также следует из фиг. 1 и 12, контейнер 50 для индикаторной полоски предпочтительно представляет собой, в общем, цилиндрический контейнер, закрытый на своем нижнем конце 51 и открытый на своем открытом конце 52 для обеспечения возможности загрузки устройства 1 для анализа пробы всеми компонентами. Поскольку контейнер 50 для индикаторной полоски удерживает буферную емкость 10, коллектор 20 пробы, фильтр 30 и индикаторную полоску 40, то профиль контейнера 50 для индикаторной полоски, как следует из вида сбоку, иллюстрируемого на фиг. 12, может быть ступенчатым. В этом случае каждая ступенчатая область приблизительно выполнена того же размера, что и часть устройства 1 для анализа пробы, которую она содержит. Самой длинной и самой узкой частью контейнера 50 для индикаторной полоски является камера 56, которая соответствует индикаторной полоске 40. Часть 57 контейнера 50 для индикаторной полоски соответствует фильтру 30 и удерживает фильтр 30 и является немного более широкой, чем камера 56. Часть 58 контейнера 50 для индикаторной полоски, в свою очередь, шире части 57 и соответствует буферной емкости 10 и удерживает буферную емкость 10. Как показано на фиг. 12, контейнер 50 для индикаторной полоски является закрытым на нижнем конце 51 и открытым на конце 52. Контейнер 50 для индикаторной полоски имеет такой размер по позиции 57, чтобы вмещать фильтр 30 и индикаторную полосу 40, которая прикреплена к фильтру 30. Фильтр 30 установлен в контейнере 50 для индикаторной полоски без непосредственного контактного взаимодействия с обнаженной частью индикаторной полоски 40. Контейнер 50 для индикаторной полоски имеет такие размеры по позиции 58,чтобы надежно удерживать коллектор 20 пробы и буферную емкость 10 благодаря фрикционной посадке. В качестве не ограничивающего примера, буферная емкость 10 и коллектор 20 пробы могут быть приварены или приклеены по месту. Буферная емкость 10 может быть также соединена с коллектором 20 пробы перед вставлением коллектора 20 пробы и буферной емкости 10 в контейнер 50 для индикаторной полоски. Как показано на фиг. 1, индикаторная полоска 40 может быть, например, известной индикаторной полоской. Такие индикаторные полоски обрабатывают обычным образом с помощью реагента, совместимого с выполняемым анализом. Если, когда это предпочтительно, индикаторная полоска 40 является визуальной индикаторной полоской, означающей то, что результаты анализа определяют посредством визуальной индикации индикаторной полоски, то контейнер 50 для индикаторной полоски должен иметь такую конструкцию, чтобы можно было наблюдать индикаторную полоску 40. Это может быть сделано путем формования всего контейнера 50 для индикаторной полоски из прозрачного материала, например из стекла или пластмассы. В альтернативном варианте может быть использован светонепроницаемый или непрозрачный материал и по меньшей мере одно прозрачное смотровое окно 55 может быть образовано в камере 56 контейнера 50 для индикаторной полоски так, чтобы через него можно было наблюдать индикаторную полоску 40. Также представляется, что индикаторная полоска может читаться посредством прибора либо отдельно, либо вместе с визуальным наблюдением.-6 006641 Контейнер 50 для индикаторной полоски может быть получен из любого пригодного химически не активного материала, например стекла, пластмассы или керамики, или их комбинации. Контейнер 50 для индикаторной полоски может быть образован с помощью любой известной технологии. В настоящее время, как представляется, предпочтительной технологией является литье под давлением стекла или пластмассы. Устройство 1 для анализа пробы предпочтительно стерильно упаковано, причем все или, по меньшей мере, некоторые из его элементов, буферная емкость 10, коллектор 20 пробы, фильтр 30, индикаторная полоска 40 и контейнер 50 для индикаторной полоски собраны вместе. Очевидно, что поскольку коллектор 20 пробы содержит прокалывающий элемент 23, предназначенный для прокалывания мембраны 18 буферной емкости 10 и для обеспечения возможности вытекания буферной жидкости, то между коллектором 20 пробы и буферной емкостью 10 может быть предусмотрена защитная деталь, например,плоский диск материала, который должен быть удален перед использованием. В таком случае мембрана 18 не будет разрушена непреднамеренно. В альтернативном варианте эти элементы могут быть упакованы в несобранном виде для более поздней сборки пользователем. Стерилизация и упаковка могут быть выполнены при использовании любой технологии, известной в настоящее время или разработанной в будущем. Хотя в настоящее время представляется предпочтительным поставлять буферную емкость 10 устройства 1 для анализа пробы загруженной буферной жидкостью, буферная емкость 10 может поставляться пустой для наполнения буферной жидкостью пользователем. В такой конструкции буферная емкость 10 может быть получена полностью или только частично из самоуплотняющегося материала. Для наполнения буферной емкости 10 пользователь может взять шприц для подкожных инъекций, содержащий достаточное количество буферной жидкости, и ввести иглу шприца через самоуплотняющийся материал. Как только игла находится внутри буферной емкости 10, пользователь введет буферную жидкость в буферную емкость и извлечет из нее иглу. После этого самоуплотняющийся материал обеспечит затягивание отверстия, проделанного иглой, удерживая буферную жидкость в буферной емкости. Теперь со ссылкой на фиг. 13-15 будет описан альтернативный вариант осуществления настоящего изобретения. Как показано на фиг. 13-15, открытый конец 152 контейнера 150 для индикаторной полоски отличается тем, что содержит фланец 159, проходящий в направлении наружу в плоскости, в общем, перпендикулярной продольной оси контейнера 150 для индикаторной полоски. В качестве не ограничивающего примера, фланец 159 может быть овальным, как показано, или круглым (не показано). Фланец 159 помогает оператору при использовании устройства 101 для анализа пробы захватывать контейнер 150 для индикаторной полоски. Фланец 159 также препятствует вращению контейнера 150 для индикаторной полоски и обеспечивает плоскую поверхность на тыльной стороне контейнера 150 для индикаторной полоски для маркировки или записи. Другой альтернативный вариант осуществления устройства 201 для анализа пробы, соответствующий настоящему изобретению, иллюстрируется на фиг. 16. Тогда как в предшествующих вариантах осуществления используется унитарный контейнер 50, 150 для индикаторной полоски, в этом варианте осуществления предусматривается многокомпонентный контейнер 250 для индикаторной полоски,имеющий крышку 253 и корпус 254, которые устанавливают вместе и которые удерживают другие элементы. Крышка 253 может иметь, в общем, плоскую область, соответствующую установке индикаторной полоски 240 и вмещающую индикаторную полоску 240, которая расширяется в более открытую область,соответствующую коллектору 220 пробы и буферной емкости 210. Такая форма обеспечивает возможность получения более компактной конструкции и более простого манипулирования ей. Как показано на фиг. 16, корпус 254 может иметь пару выступов 261 и 262, которые имеют такие размеры и расположены так, чтобы перекрываться индикаторной полоской 240. В этом случае предотвращается чрезмерное контактное взаимодействие индикаторной полоски 240 с остальным корпусом 254. Индикаторная полоска 240 крепится между фильтром 230 и выступом 260. Фильтр 230 предпочтительно спрофилирован для согласования со смежной частью крышки 253. В этом случае при сочленении крышки с основанием 254 фильтр толкается к основанию 254, захватывая в соответствии с этим индикаторную полоску 240 между фильтром 230 и выступом 260. Крышка 253 может быть прозрачной, обеспечивающей возможность наблюдения индикаторной полоски 240, или непрозрачной, причем в последнем случае для наблюдения индикаторной полоски 240 может быть предусмотрено смотровое окно 255. Крышка 253 и основание 254 могут быть получены литьем под давлением или механической обработкой для получения формы из любого клинически инертного непористого и жесткого материала. В качестве не ограничивающего примера, клинически инертными полимерными материалами являются полиэтилен и полипропилен. Они могут быть сочленены при использовании любой пригодной технологии, известной в настоящее время или разработанной в будущем. В качестве не ограничивающего примера, крышка 253 и основание 254 могут быть соединены вместе посредством защелки, ультразвуковой сваркой или с помощью адгезионного соединения.-7 006641 Коллектор 220 пробы и буферная емкость 210 могут иметь конструкции, которые уже были описаны. Другой вариант осуществления устройства для анализа пробы иллюстрируется на фиг. 17-19. На фиг. 17 иллюстрируется взаимосвязь между буферной емкостью 310, коллектором 320 пробы и фильтром 330. На фиг. 18 иллюстрируется устройство для анализа пробы, содержащее буферную емкость 310, коллектор 320 пробы, фильтр 330, индикаторную полоску 340 и контейнер 350 для индикаторной полоски. Как иллюстрируется на этих чертежах, фильтр 330 установлен в части, имеющей соответствующие размеры коллектора 320 пробы. Фрикционная посадка между коллектором 320 пробы и фильтром 330 гарантирует то, что только жидкость, которая прошла через фильтр 330, входит в контактное взаимодействие с индикаторной полоской 340. В альтернативном варианте может быть использована другая пригодная уплотнительная конструкция, например, уплотнительные кольца. Как показано на фиг. 19, прокалывающий элемент 323 с прокалывающим острием 324 прокалывает нижнюю часть буферной емкости 310, освобождая в соответствии с этим буферную жидкость, содержащуюся там. После этого буферная жидкость взаимодействует с пробой, находящейся в коллекторе 320 пробы. Фильтр 330 введен в нижнее отверстие коллектора 320 пробы и образует с ним герметичное уплотнение. Затем через верхнее отверстие коллектора 320 пробы вводят пробу, используя при необходимости пипетку или капельницу. В варианте осуществления настоящего изобретения коллектор 320 пробы имеет такой контур, чтобы обеспечивать возможность простого сбора мокроты. Фильтр 330 уплотняет нижнее отверстие коллектора 320 пробы, препятствуя в соответствии с этим выходу пробы через нижнюю часть коллектора 320 пробы. Буферная емкость 310 введена в верхнее отверстие коллектора 320 пробы. Прокалывающее острие 324 прокалывающего элемента 323 прокалывает буферную емкость 310, освобождая в соответствии с этим буферную жидкость, содержащуюся там. Буферная жидкость смешивается с пробой в коллекторе 320 пробы и результирующая смесь проходит через фильтр 330 и входит в контактное взаимодействие с индикаторной полоской 340. В этом варианте осуществления фильтр 330 выполняет несколько функций. Фильтр 330 уплотняет нижнее отверстие коллектора 320 пробы, препятствуя в соответствии с этим утечке пробы из него, поглощает и содержит буферный раствор и пробу, обеспечивает контролируемое течение жидкости к индикаторной полоске 340 и отфильтровывает примеси из анализируемого материала. На фиг. 20 А-23 иллюстрируется дополнительный вариант осуществления настоящего изобретения. На фиг. 20 А и 20 В иллюстрируется взаимодействие буферной емкости 410, коллектора 420 пробы и насоса 460. Насос 460 предпочтительно выполнен из упругого или полимерного материала, который способен сжиматься посредством сдавливания для выталкивания из него воздуха. Освобожденный насос 460 затем втягивает воздух или другую текучую среду по направлению к насосу. Как показано на фиг. 21, часть пробы 405 втягивается в коллектор 420 пробы при освобождении сжатого насоса 460, создающего в соответствии с этим вакуум в коллекторе 420 пробы. Проба 405 втекает в коллектор 420 пробы, чтобы заполнять вакуум, создаваемый благодаря освобождению насоса 460. После втягивания пробы 405 в коллектор 420 пробы, коллектор 420 пробы размещают поверх фильтра 430 в контейнере 450 для индикаторной полоски. Фильтр 430 имеет герметичную посадку с контейнером 450 для индикаторной полоски, гарантируя в соответствии с этим то, что любая жидкость, которая входит в контактное взаимодействие с индикаторной полоской 440, сначала проходит через фильтр 430. Затем в коллектор 420 пробы вставляют буферную емкость 410. Буферная емкость 410 плотно прилегает в коллекторе 420 пробы и уплотняет воздушный канал 470, препятствуя в соответствии с этим работе насоса 460. Коллектор 420 пробы имеет по меньшей мере одно прокалывающее острие 424 на прокалывающем элементе 423. Прокалывающее острие 424 прокалывает буферную емкость 410, освобождая в соответствии с этим буферную жидкость, содержащуюся там. Буферная жидкость смешивается с пробой 405, и результирующая смесь входит в контактное взаимодействие с фильтром 430. Буферная емкость 410 может удерживаться по месту в коллекторе 420 пробы посредством защелки 419. Соизмеримая вторая защелка (не показано) удерживает буферную емкость 410 в устойчивом контактном взаимодействии с коллектором 420 пробы, как только буферная емкость 410 вдавлена вниз на прокалывающее острие 424 прокалывающего элемента 423, прокалывающее в соответствии с этим поддающуюся прокалыванию мембрану (не показана) и освобождающее буферную жидкость, содержащуюся в буферной емкости 410. (см. фиг. 21). Защелка может обеспечивать герметичное уплотнение между буферной емкостью 410 и коллектором 420 пробы. И в этом случае может быть использовано любое другое известное или разработанное уплотнение. На фиг. 22 иллюстрируется коллектор 420 пробы, буферная емкость 410, насос 460 и воздушный канал 470, интегрированные с фильтром 430, индикаторной полоской 440 и контейнером 450 для индикаторной полоски. Буферная жидкость входит в контактное взаимодействие с пробой 405, содержащейся в коллекторе 420 пробы, как описано выше. Результирующая смесь, включающая в себя буферную жидкость и пробу 405, входит в контактное взаимодействие с фильтром 430. Фильтр 430 входит в контактное взаимодействие с индикаторной полоской, которая размещена в контейнере 450 для индикаторной полоски.-8 006641 На фиг. 23 иллюстрируется альтернативный вариант осуществления насоса 460, имеющего форму гармошки 560. На фиг. 24 иллюстрируется альтернативный вариант буферной емкости 610, причем буферная емкость 610 имеет сильфонную верхнюю часть 611 для облегчения выталкивания буферной жидкости из буферной емкости 610 в коллектор пробы (не показан). Буферная емкость 610 в исходном положении прикреплена к коллектору пробы посредством взаимодействия выступающего кольца 619 с согласующейся канавкой (не показана), образованной в коллекторе пробы (не показано). Коллектор пробы может содержать второе углубление (не показано), которое удерживает и уплотняет буферную емкость 610 в устойчивом контактном взаимодействии с коллектором пробы при вдавливании буферной емкости 610 в прокалывающее острие прокалывающего элемента, прокалывающее в соответствии с этим поддающуюся прокалыванию мембрану 618 буферной емкости 610 и освобождающее буферную жидкость, содержащуюся в буферной емкости 610. Благодаря надавливанию вниз и сжатию сильфонной части 611 буферной емкости 610, поддающаяся прокалыванию мембрана 618 прокалывается прокалывающим острием (не показано) прокалывающего элемента (не показан). После этого жидкость, находящаяся в буферной емкость 610, вытекает из буферной емкости 610 в коллектор пробы (не показан) под действием гравитации. В дополнительном варианте осуществления поддающаяся прокалыванию мембрана 618 буферной емкости 610 может иметь ослабленную часть (не показана), которая будет разрушаться благодаря повышению давления жидкости внутри сжатого сильфона 611. На фиг. 25 иллюстрируется буферная емкость 610, загруженная в устройство 601 для анализа пробы, сравнимое с устройством, иллюстрируемым на фиг. 13-15. Буферная емкость 610 является конической, так что сильфон 611 буферной емкости 610 не устанавливается в открытом конце контейнера 650 для индикаторной полоски. Как было указано выше, настоящее изобретение охватывает устройства для анализа, имеющие одну индикаторную полоску, и устройства для анализа, имеющие множество индикаторных полосок. В случае последнего варианта осуществления может оказаться желательным увеличить части устройства для анализа, вмещающие индикаторные полоски, например фильтр, который принимает концы индикаторных полосок, и контейнер индикаторных полосок, который окружает индикаторные полоски. Должно быть очевидным, что хотя различные компоненты, описанные выше, были показаны, как имеющие круглое поперечное сечение, такая геометрия является только предпочтительной, но не обязательной. Без отклонения от настоящего изобретения могут также быть использованы элементы, имеющие другие конфигурации. Использование устройства для анализа пробы Настоящее изобретение функционирует благодаря смешиванию анализируемой пробы с буферной жидкостью, фильтрации смеси и затем поглощения смеси при использовании куска химически активного индикаторного вещества. Химически активным индикаторным веществом является вещество, которое изменяет одно или более свойств в непосредственной близости от специальных веществ. В этом случае свойства, которые изменяются, предпочтительно являются визуальными. В качестве не ограничивающего примера, индикаторная полоска может изменять цвет и проявлять одно или более линий, полос или рисунков при нанесении на нее определенных веществ. Будет описан способ, которым это осуществляется. Как только устройство 1 для анализа пробы извлечено из упаковки, оно может быть подготовлено к использованию следующим образом. Пробу подлежащего анализу материала (не показан) вводят в коллектор 20 пробы. Примеры жидкостей, которые могут быть использованы в качестве проб в системе анализа, соответствующей настоящему изобретению, без ограничения включают в себя слюну, цереброспинальную жидкость, сыворотку,цельную кровь, плазму, влагалищное отделяемое, семенную жидкость и мочу. Эти экссудаты могут быть получены от людей или животных. Помимо этого, в качестве проб могут быть использованы жидкости,получаемые из растений, деревьев, почвы, окружающей среды и других источников. В зависимости от природы пробы, проба может быть загружена в коллектор 20 пробы любым из нескольких способов. Если жидкость является не слишком вязкой, то она может быть втянута вверх в полость 28 каналообразующего элемента 26 по капиллярной секции. Например, кончик каналообразующего элемента 26 может быть погружен в кровь пациента, где она будет втянута в полость 28. В некоторых случаях у пациента может быть свободное кровотечение, например, если пациент имеет порез или открытую рану. В альтернативном варианте осуществления может оказаться необходимым или предпочтительным отбор пробы крови у пациента втягиванием. Это может быть сделано уколом пациента, скажем, в палец руки,ноги или мочку уха острой иглой. После получения большой капли крови кончик каналообразующего элемента 26 погружают в каплю крови и под капиллярным воздействием (под действием капиллярных сил) кровь будет втягиваться в полость 28 этого каналообразующего элемента. Поскольку капиллярное действие определяется вязкостью жидкости, о которой идет речь, и размерами и композицией материала, образующего капилляр, конфигурация полости 28 и композиция каналообразующего элемента 26 могут быть выбраны такими, чтобы жидкость, предназначенная для анализа,-9 006641 втягивалась в результате капиллярного воздействия в полость 28. Таким образом, вязкость жидкости,предназначенной для анализа, будет определять конструкцию каналообразующего элемента 26. Если материал, подлежащий анализу, является жидкостью и содержится в емкости, например, в химическом стакане или пробирке, то кончик каналообразующего элемента 26 может быть погружен в жидкость. После этого жидкость под капиллярным воздействием будет втянута в полость 28. После того, как жидкость под капиллярным воздействием втянута вверх через каналообразующий элемент 26 в полость 28 коллектора 20 пробы, освобождают буферную жидкость или разбавитель в буферной емкости 10, как описано выше. Затем, после размещения коллектора 20 пробы в контейнере 50 для индикаторной полоски, под действием гравитации и, возможно, давления, прикладываемого при сжатии буферной емкость для побуждения разрушения, буферная жидкость стекает вниз через коллектор 20 пробы. Когда буферная жидкость продолжает течь вниз, она проходит через полость 28 коллектора пробы, где она смешивается с пробой крови, находящейся там. После этого, смесь крови и буферной жидкости входит в контактное взаимодействие с фильтром 30, причем фильтр 30 предотвращает прохождение через него клеток крови и каких-либо примесей. В этом случае только жидкость может продолжать течь вниз через фильтр 30 к индикаторной полоске 40 в контейнере 50 для индикаторной полоски. В альтернативном варианте, капли пробы жидкости могут быть помещены в полость 28 путем закапывания жидкости на основание 27 коллектора 20 пробы. И в этом случае капиллярное воздействие будет втягивать жидкость в полость 28. Этот способ может оказаться предпочтительным в тех случаях, когда жидкость, подлежащая анализу, содержится в шприце или пипетке. Если материал, подлежащий анализу, является очень вязким или даже твердым, то этот материал может быть опущен на основание 27 коллектора 20 пробы. Как только проба удерживается коллектором 20 пробы, пробу подвергают воздействию буферной жидкости, содержащейся в буферной емкости 10, с перемешиванием или без перемешивания, например встряхиванием. Это требует того, чтобы буферной жидкости, содержащейся в буферной емкости 10, была обеспечена возможность вытекания и приведения в контактное взаимодействие с пробой. Как следует из фиг. 1, это может быть сделано путем размещения буферной емкости 10 в коллекторе 20 пробы так, чтобы мембрана 18 буферной емкости 10 прокалывалась прокалывающим острием 24 прокалывающего элемента 23. Если буферная емкость 10 и коллектор 20 пробы имеют согласующиеся резьбы 19 и 29, соответственно, то это может быть осуществлено путем расположения буферной емкости 10 и коллектора 20 пробы вместе так, чтобы резьбы 19 и 29 располагались для сопряженного сцепления. Затем путем захвата поддающегося сжатию захватного приспособления 16 буферной емкости 10 и скручивания, резьбы 19 и 29 будут сцепляться и вследствие относительного движения между ними тянуть буферную емкость 10 по направлению к основанию 27 коллектора 20 пробы. При движении буферной емкости 10 по направлению к коллектору пробы, посредством прокалывающего острия 24 прокалывающего элемента 23 прокалывается мембрана 18. После этого жидкость в буферной емкости 10 может вытекать в направлении наружу и вниз под влиянием гравитации (самотеком) и приходить в контактное взаимодействие с пробой, содержащейся в коллекторе 20 пробы. При необходимости мембрана 18 буферной емкости 10 может иметь ослабленную часть (не показана), которая при приложении давления разрушится первой. Ослабленная часть может быть расположена так, чтобы входить в контактное взаимодействие с прокалывающим острием прокалывающего элемента 23. Такая ослабленная часть может быть получена надрезанием, штамповкой, травлением и так далее. Теперь после установки коллектора 20 пробы в буферной емкости и поворота буферной емкости для перемещения буферной емкости по направлению к коллектору 20 пробы, прокалывающее острие 24 приходит в контактное взаимодействие с ослабленной частью и прокалывает ее. После этого буферная жидкость может вытекать и смешиваться с пробой. В другом варианте осуществления настоящего изобретения буферная емкость может быть повернута после вхождения в контактное взаимодействие с прокалывающим острием 24 и разрушения ослабленной части, дополнительно разрушая в соответствии с этим ослабленную часть и обеспечивая получение отверстия большей величины для выхода буферной жидкости. Коллектор 20 пробы может быть предусмотрен с выступом 39, который сцепляется с согласующимся пазом (не показан) в контейнере 50 для индикаторной полоски. Это будет удерживать коллектор 20 пробы от вращения в контейнере 50 для индикаторной полоски при скручивании буферной емкости 10,сочлененного с ним. При необходимости вытекание жидкости из буферной емкости 10 может быть усилено путем сдавливания боковых стенок 17, 17' поддающегося сжатию захватного приспособления 16. При этом будет деформироваться и уменьшаться объем буферной емкости 10, выталкивая из нее буферную жидкость. Если буферная емкость 10 имеет уплотнительные кольца 19 по контактной поверхности, то буферная емкость может толкаться вниз надавливанием на поддающееся сжатию захватное приспособление 16. И в этом случае мембрана 18 будет проколота и выпущена буферная жидкость для вхождения в контактное взаимодействие с пробой. В качестве альтернативного варианта конструкции коллектор 20 пробы может быть образован без прокалывающего элемента 23. Вместо этого мембрана 18 буферной емкости 10 может иметь ослаблен- 10006641 ную часть (не показана), которая при приложении давления разрушится первой. Ослабленная часть может быть получена надрезанием, штамповкой, травлением и так далее. Теперь после установки буферной емкости 10 в коллекторе пробы, сдавливают поддающееся сжатию захватное приспособление 16. При этом внутри буферной емкости 10 повышают давление до тех пор, пока не разрушится мембрана 18 в ослабленной части. После этого буферная жидкость может вытекать и смешиваться с пробой, как уже было описано. Смесь буферной жидкости и пробы затем фильтруется посредством фильтра 30. Это предотвращает непосредственное контактное взаимодействие буферной жидкости или пробы с индикаторной полоской 40. В качестве не ограничивающего примера, если анализируемой пробой является кровь, то фильтр 30 может отделять от пробы лейкоциты и эритроциты прежде, чем смесь буферной жидкости и пробы войдет в контактное взаимодействие с индикаторной полоской 40. Благодаря удерживанию устройства 1 для анализа пробы в вертикальном положении, гравитация будет толкать смесь вниз. Капиллярное воздействие также будет вытягивать буферную жидкость и пробу в поры фильтра 30. Очевидно, что на скорость, с которой жидкость проходит через фильтр, оказывает влияние композиция и пористость фильтра 30. Уменьшение размера пор уменьшит скорость потока жидкости, тогда как увеличение размера пор увеличит скорость течения жидкости. Замедление потока жидкости через фильтр 30 может оказаться необходимым, когда желательно оставлять буферную жидкость и пробу в контактном взаимодействии в течение более длительного периода времени. Помимо регулирования течения буферной жидкости и пробы через фильтр, фильтр 30 также блокирует твердые частицы в смеси буферной жидкости и пробы. В этом случае только жидкость достигнет индикаторной полоски 40. Очевидно, что размер пор (не показано) фильтра 30 будет определять, какие твердые частицы не достигнут индикаторной полоски 40. Отфильтрованная смесь буферной жидкости и пробы под влиянием капиллярного воздействия и,возможно гравитации, втягивается вниз через фильтр 30 до тех пор, пока некоторое количество смешанной жидкости в конечном счете не войдет в контактное взаимодействие с узким концом 44 индикаторной полоски 40, удерживаемой посредством фильтра 30. И в этом случае капиллярное воздействие и, возможно, гравитация будут втягивать смесь буферной жидкости и пробы в индикаторную полоску 40. Как следует из фиг. 1, общий поток буферной жидкости и пробы проходит в направлении, указанном стрелкой А. Как только смесь буферной жидкости и пробы достигла индикаторной полоски 40, что может иметь место известным образом, может измениться внешний вид индикаторной полоски 40, обеспечивая визуальную индикацию результата проведенного анализа. Этот результат может быть виден через смотровое окно 55 в контейнере 50 для индикаторной полоски или через сам контейнер 50 для индикаторной полоски, если контейнер 50 для индикаторной полоски является прозрачным. В еще одном варианте осуществления настоящего изобретения подтверждение анализа доступно благодаря использованию предусматриваемой гигроскопической прокладке 2, иллюстрируемой на фиг. 1, для захвата некоторого количества анализируемой жидкости вышеупомянутым устройством 1 для анализа пробы. Гигроскопическая прокладка 2 может быть предусмотрена вместе с устройством 1 для анализа пробы или может быть сделана доступной отдельно. В качестве не ограничивающего примера,отдельной прокладкой 2 может быть прокладка, используемая для приложения давления к уколотому кончику пальца пациента или для содействия свертыванию крови на проколотом кончике пальца пациента. Как только прокладка 2 впитывает жидкость, прокладку 2 отправляют в удаленную лабораторию для независимого анализа. Такой анализ может быть выполнен при использовании другой процедуры,чем та, которую проводят с помощью индикаторной полоски, для проверки условия или свойства, представляющего интерес. В этом случае имеется подтверждающая проверка анализа, выполненного с помощью устройства 1 для анализа пробы при использовании жидкой пробы, взятой в то же самое время. Прокладка 2 имеет круг 4, факультативно нанесенный на нее, представляющий область, где должна впитываться жидкость. Это помогает оператору, проводящему анализ, размещать жидкую пробу в правильном месте на прокладке 2 и это также позволяет отдаленной лаборатории, проводящей подтверждающий анализ пробы, знать, где на прокладке 2 расположен анализируемый материал. Круг на прокладке также факультативно может быть использован для определения требуемого количества отбираемой пробы. То есть круг может иметь такие размеры, чтобы отобранное количество материала пробы было, по меньшей мере, минимальным количеством, необходимым для адекватной пробы,предназначенной для использования в подтверждающем анализе. Прокладка 2 может быть получена из любого пригодного известного поглощающего материала. В качестве не ограничивающего примера, может быть использована любая марля, хлопок, лен, промокательная бумага или их комбинации. Система анализа, соответствующая настоящему изобретению, может быть использована для анализа субъектов для множества медицинских условий посредством использования адекватных проб, буферных жидкостей и индикаторных полосок. Способ выбора конкретных пробы, буферной жидкости и индикаторной полоски для проверки условия, представляющего интерес, известен. Такие медицинские ус- 11006641 ловия без ограничения включают в себя гепатит В, гепатит С, ВИЧ (вирус иммунодефицита человека),туберкулез, оспу, дифтерию и малярию. Кроме того, система экстренного анализа может быть использована для обнаружения наличия кардиоваскулярных индикаторов в крови пациента, чтобы в соответствии с этим мгновенно предупредить медицинских работников, оказывающих помощь пациенту, что пациент недавно перенес сердечное заболевание. Кроме того, эта система анализа может быть использована для определения наличия или отсутствия лекарственного средства в организме пациента. Примеры лекарственных средств без ограничения включают в себя спирт, никотин и кокаин. Такая система анализа может быть также использована офицером полиции для легкого обнаружения того, превышает ли законный предел содержание спирта в крови. Такая система анализа может быть также использована для идентификации наличия различных загрязнений или болезнетворных микроорганизмов. Примеры таких болезнетворных микроорганизмов или загрязнений без ограничения включают в себя сибирскую язву, оспу,бутулизм, вирус Эбола, болезнь "легионеров" и так далее. Таким образом, хотя были описаны и проиллюстрированы основные элементы новизны настоящего изобретения на примерах вариантов его осуществления, квалифицированным специалистам в этой области техники будет очевидно, что без отклонения от сущности настоящего изобретения могут быть сделаны различные замены и изменения в форме и деталях описанного изобретения. Предполагается, что весь материал, содержащийся в приведенном описании или иллюстрируемый на прилагаемых чертежах,должен быть интерпретирован как иллюстративный, а не ограничительный. Должно быть очевидным, что следующая формула изобретения предназначена для охвата всех общих и характерных элементов настоящего изобретения, описанного в этой заявке. Также должно быть очевидным, что настоящее изобретение не предполагается ограничивать способом, этапы которого выполняются в следующих пунктах формулы изобретения в указанном порядке. Настоящее изобретение также охватывает работу этих этапов в других порядках. Таким образом, были описаны и проиллюстрированы основные элементы новизны настоящего изобретения в приложении к примерам вариантов его осуществления и квалифицированным специалистам в этой области техники будет очевидно, что без отклонения от сущности настоящего изобретения могут быть сделаны различные замены и изменения в форме и деталях описанного изобретения. Таким образом, как показано, настоящее изобретение ограничено только прилагаемой формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для анализа пробы, содержащее буферную емкость, имеющую внутреннюю область для приема буферной жидкости; фильтр, имеющий крепление; индикаторную полоску, имеющую конец, удерживаемый посредством указанного крепления; контейнер для индикаторной полоски, имеющий приемную полость с размерами и расположенную для размещения указанного фильтра так, чтобы при размещении указанного фильтра в указанном контейнере индикаторная полоска была расположена в указанной приемной полости; и коллектор для удержания пробы, который спрофилирован для приема указанной буферной емкости,имеет каналообразующий элемент, имеющий полость, и прокалывающий элемент, который при размещении указанной буферной емкости в указанном коллекторе пробы прокалывает указанную буферную емкость так, чтобы указанная буферная жидкость из внутренней области буферной емкости контактировала с пробой и проходила через полость к указанному фильтру; в котором при течении буферной жидкости через полость коллектора пробы, буферная жидкость,которая контактировала с пробой, проходит через фильтр к индикаторной полоске. 2. Устройство для анализа пробы по п.1, в котором указанная индикаторная полоска ориентирована,по существу, перпендикулярно указанному фильтру. 3. Устройство для анализа пробы по п.1, в котором указанная буферная емкость имеет нарезную внешнюю поверхность, а указанный коллектор пробы имеет нарезную внутреннюю поверхность, причем нарезная внешняя поверхность приходит в зацепление с нарезной внутренней поверхностью при соединении, соответственно, буферной емкости и коллектора пробы. 4. Устройство для анализа пробы по п.1, в котором указанная буферная емкость имеет выступ, а указанный коллектор пробы имеет углубление, причем при соединении буферной емкости и коллектора пробы выступ приходит в зацепление с углублением. 5. Устройство для анализа пробы по п.1, в котором верхняя часть указанной буферной емкости является сильфоном и в котором при сжатии указанной верхней части по меньшей мере часть буферной жидкости выталкивается из буферной емкости. 6. Устройство для анализа пробы по п.1, в котором буферная жидкость герметизирована в указанной буферной емкости. 7. Устройство для анализа пробы по п.1, в котором указанная буферная емкость содержит поддающееся сжатию захватное приспособление и в котором при сжатии указанного захватного приспособления по меньшей мере часть буферной жидкости выталкивается из буферной емкости.- 12006641 8. Устройство для анализа пробы по п.1, в котором указанный контейнер для индикаторной полоски имеет смотровое окно, через которое видна индикаторная полоска. 9. Устройство для анализа пробы по п.1, в котором указанный контейнер для индикаторной полоски содержит крышку и корпус, соединенные между собой. 10. Устройство для анализа пробы по п.9, в котором указанная крышка и указанный корпус соединены между собой с обеспечением герметичности по жидкости. 11. Устройство для анализа пробы по п.1, в котором указанный фильтр имеет множество указанных креплений, а устройство дополнительно содержит множество указанных индикаторных полосок, соответственно связанных с указанными креплениями. 12. Устройство для анализа пробы по п.11, в котором по меньшей мере одна из индикаторных полосок выполняет первый тип анализа, а другая из индикаторных полосок выполняет второй тип анализа. 13. Устройство для анализа пробы по п.1, дополнительно содержащее кусок поглощающего материала, который захватывает часть пробы для отдельной процедуры анализа. 14. Устройство для анализа пробы, содержащее буферную емкость, имеющую внутреннюю область для приема буферной жидкости и ослабленную часть; фильтр, имеющий крепление; индикаторную полоску, имеющую конец, удерживаемый посредством указанного крепления; контейнер для индикаторной полоски, имеющий приемную полость с размерами и расположенную для размещения указанного фильтра так, чтобы при размещении указанного фильтра в указанном контейнере индикаторная полоска была расположена в указанной приемной полости; и коллектор для удержания пробы, который спрофилирован для приема указанной буферной емкости и имеет каналообразующий элемент, имеющий полость, причем при сдавливании буферной емкости ослабленная часть разрушается и буферная жидкость из внутренней области буферной емкости контактирует с пробой и проходит через полость к указанному фильтру; в котором при течении буферной жидкости через полость коллектора пробы, буферная жидкость,которая контактировала с пробой, проходит через фильтр к индикаторной полоске. 15. Устройство для анализа пробы по п.14, в котором указанная индикаторная полоска ориентирована, по существу, перпендикулярно указанному фильтру. 16. Устройство для анализа пробы по п.14, в котором указанная буферная емкость имеет нарезную внешнюю поверхность, а указанный коллектор пробы имеет нарезную внутреннюю поверхность, причем нарезная внешняя поверхность приходит в зацепление с нарезной внутренней поверхностью при соединении соответственно буферной емкости и коллектора пробы. 17. Устройство для анализа пробы по п.14, в котором указанная буферная емкость имеет выступ, а указанный коллектор пробы имеет углубление, причем при соединении буферной емкости и коллектора пробы выступ приходит в зацепление с углублением. 18. Устройство для анализа пробы по п.14, в котором верхняя часть указанной буферной емкости является сильфоном и в котором при сжатии указанной верхней части по меньшей мере часть буферной жидкости выталкивается из буферной емкости. 19. Устройство для анализа пробы по п.14, в котором буферная жидкость герметизирована в указанной буферной емкости. 20. Устройство для анализа пробы по п.14, в котором указанная буферная емкость содержит поддающееся сжатию захватное приспособление и в котором при сжатии указанного захватного приспособления по меньшей мере часть буферной жидкости выталкивается из буферной емкости. 21. Устройство для анализа пробы по п.14, в котором указанный контейнер для индикаторной полоски имеет смотровое окно, через которое видна индикаторная полоска. 22. Устройство для анализа пробы по п.14, в котором указанный контейнер для индикаторной полоски содержит крышку и корпус, соединенные между собой. 23. Устройство для анализа пробы по п.22, в котором указанная крышка и указанный корпус соединены между собой с обеспечением герметичности по жидкости. 24. Устройство для анализа пробы по п.14, в котором указанный фильтр имеет множество указанных креплений, а устройство дополнительно содержит множество указанных индикаторных полосок,соответственно связанных с указанными креплениями. 25. Устройство для анализа пробы по п.24, в котором по меньшей мере одна из индикаторных полосок выполняет первый тип анализа, а другая из индикаторных полосок выполняет второй тип анализа. 26. Устройство для анализа пробы по п.14, дополнительно содержащее кусок поглощающего материала, который захватывает часть пробы для отдельной процедуры анализа. 27. Способ анализа пробы, предусматривающий следующие этапы: получение пробы для анализа; размещение пробы в коллекторе пробы; размещение буферной емкости, имеющей буферную жидкость, над коллектором пробы;- 13006641 размещение коллектора пробы над фильтром, имеющим контактирующую с ним индикаторную полоску; и побуждение буферной жидкости протекать в направлении вниз из буферной емкости поверх пробы и через фильтр к индикаторной полоске. 28. Способ анализа пробы по п.27, в котором указанный этап побуждения течения буферной жидкости предусматривает толкание буферной емкости вниз для контактирования с прокалывающим элементом и прокалывания посредством прокалывающего элемента. 29. Способ анализа пробы по п.27, в котором указанный этап побуждения течения буферной жидкости предусматривает сжатие буферной емкости так, чтобы разрушилась ослабленная часть буферной емкости. 30. Способ анализа пробы по п.27, в котором указанный этап размещения пробы в коллекторе пробы предусматривает капиллярное воздействие для втягивания пробы вверх в коллектор пробы. 31. Способ анализа пробы по п.27, в котором указанный фильтр имеет множество контактирующих с ним указанных индикаторных полосок. 32. Способ анализа пробы по п.31, в котором по меньшей мере одна из индикаторных полосок выполняет первый тип анализа, а другая из индикаторных полосок выполняет второй тип анализа. 33. Способ анализа пробы по п.27, дополнительно предусматривающий этапы: поглощение части пробы в поглощающем материале; и побуждение части пробы для анализа. 34. Устройство для анализа пробы, содержащее буферную емкость, имеющую внутреннюю область для приема буферной жидкости; коллектор для удерживания пробы, имеющий верхнее отверстие, спрофилированное для приема указанной буферной емкости, нижнее отверстие, спрофилированное для приема фильтра, и расположенный в нем прокалывающий элемент, который при размещении указанной буферной емкости в указанном верхнем отверстии указанного коллектора пробы прокалывает указанную буферную емкость так, чтобы буферная жидкость из внутренней области буферной емкости контактировала с пробой; фильтр, имеющий верхнюю и нижнюю часть, причем указанная верхняя часть указанного фильтра спрофилирована для установки в указанном нижнем отверстии указанного коллектора пробы, и в котором указанная нижняя часть контактирует с индикаторной полоской; контейнер для индикаторной полоски, имеющий приемную полость с размерами и расположенную для размещения указанного фильтра так, чтобы при размещении указанного фильтра в указанном контейнере, указанная индикаторная полоска была расположена в указанной приемной полости; в котором указанная буферная жидкость течет через указанный коллектор пробы в фильтр, при этом буферная жидкость, которая контактировала с пробой, проходит через фильтр к индикаторной полоске. 35. Устройство для анализа пробы по п.34, в котором указанная индикаторная полоска ориентирована, по существу, перпендикулярно указанному фильтру. 36. Устройство для анализа пробы по п.34, в котором указанная буферная емкость имеет выступ, а указанный коллектор пробы имеет углубление, причем при соединении буферной емкости и коллектора пробы выступ приходит в зацепление с углублением. 37. Устройство для анализа пробы по п.34, в котором верхняя часть указанной буферной емкости является сильфоном и в котором при сжатии указанной верхней части по меньшей мере часть буферной жидкости выталкивается из буферной емкости. 38. Устройство для анализа пробы по п.34, в котором буферная жидкость герметизирована в указанной буферной емкости. 39. Устройство для анализа пробы по п.34, в котором указанный контейнер для индикаторной полоски имеет смотровое окно, через которое видна индикаторная полоска. 40. Устройство для анализа пробы по п.34, в котором указанный фильтр контактирует с множеством указанных индикаторных полосок. 41. Устройство для анализа пробы по п.40, в котором по меньшей мере одна из индикаторных полосок выполняет первый тип анализа, а другая из индикаторных полосок выполняет второй тип анализа. 42. Устройство для анализа пробы по п.34, дополнительно содержащее кусок поглощающего материала, который захватывает часть пробы для отдельной процедуры анализа. 43. Устройство для анализа пробы, содержащее буферную емкость, имеющую внутреннюю область для приема буферной жидкости; фильтр; индикаторную полоску; контейнер для индикаторной полоски, имеющий приемную полость с размерами и расположенную для размещения указанного фильтра так, чтобы при размещении указанного фильтра в указанном контейнере индикаторная полоска контактировала с фильтром и была расположена в указанной приемной полости; и- 14006641 коллектор для удержания пробы, имеющий верхнее отверстие, спрофилированное для приема указанной буферной емкости, нижнее отверстие, насосный механизм, который втягивает воздух по направлению к насосному механизму через воздушный канал, и прокалывающий элемент, который при размещении указанной буферной емкости в указанном коллекторе пробы прокалывает указанную буферную емкость так, чтобы буферная жидкость из внутренней области буферной емкости контактировала с пробой и проходила через нижнее отверстие к указанному фильтру; в соответствии с чем, при втягивании указанным насосным механизмом воздуха через указанный воздушный канал, проба жидкости втягивается в указанный коллектор пробы через указанное нижнее отверстие, в котором при течении буферной жидкости через коллектор пробы буферная жидкость контактирует с пробой и проходит через фильтр к индикаторной полоске. 44. Устройство для анализа пробы по п.43, в котором указанная индикаторная полоска ориентирована, по существу, перпендикулярно указанному фильтру. 45. Устройство для анализа пробы по п.43, в котором указанная буферная емкость имеет выступ, а указанный коллектор пробы имеет углубление, причем при соединении буферной емкости и коллектора пробы выступ приходит в зацепление с углублением. 46. Устройство для анализа пробы по п.43, в котором верхняя часть указанной буферной емкости является сильфоном и в котором при сжатии указанной верхней части по меньшей мере часть буферной жидкости выталкивается из буферной емкости. 47. Устройство для анализа пробы по п.43, в котором буферная жидкость герметизирована в указанной буферной емкости. 48. Устройство для анализа пробы по п.43, в котором указанный контейнер для индикаторной полоски имеет смотровое окно, через которое видна индикаторная полоска. 49. Устройство для анализа пробы по п.43, в котором указанный воздушный канал расположен так,чтобы при полном вставлении указанной буферной емкости в указанный коллектор пробы указанный воздушный канал блокировался указанной буферной емкостью. 50. Устройство для анализа пробы по п.43, в котором указанный фильтр контактирует с множеством указанных индикаторных полосок. 51. Устройство для анализа пробы по п.50, в котором по меньшей мере одна из индикаторных полосок выполняет первый тип анализа, а другая из индикаторных полосок выполняет второй тип анализа. 52. Устройство для анализа пробы по п.43, дополнительно содержащее кусок поглощающего материала, который захватывает часть пробы для отдельной процедуры анализа.
МПК / Метки
МПК: G01N 1/18
Метки: анализа, устройство, пробы
