Коробка для сигарет и складываемая заготовка

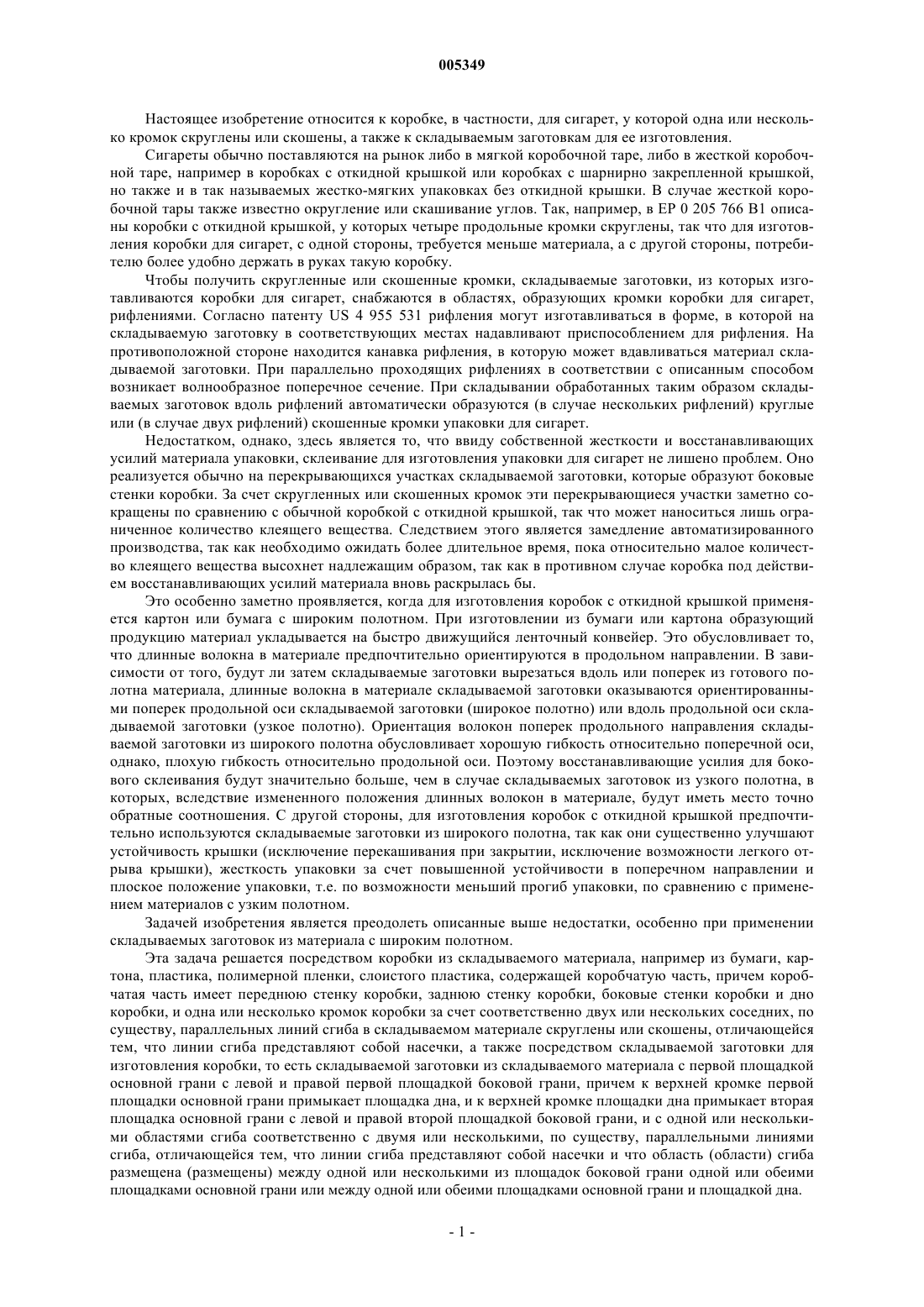

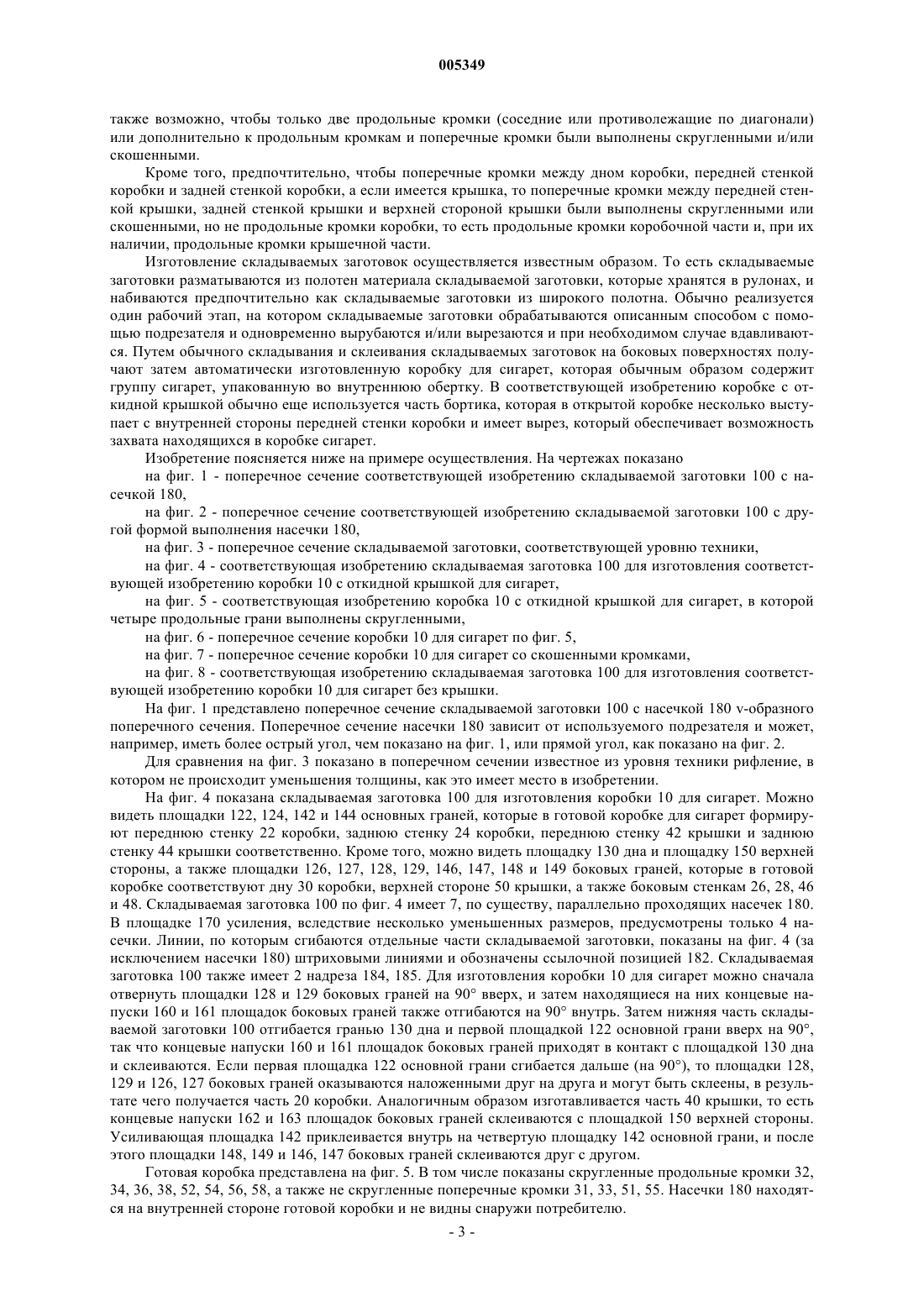

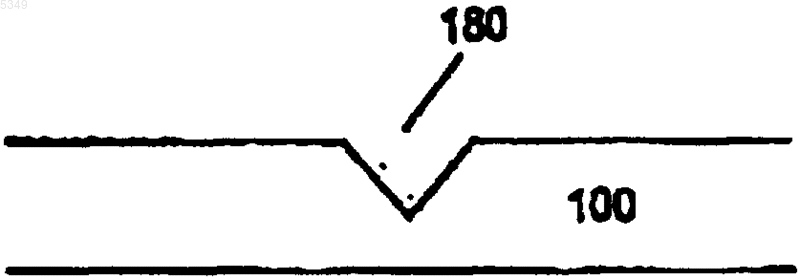

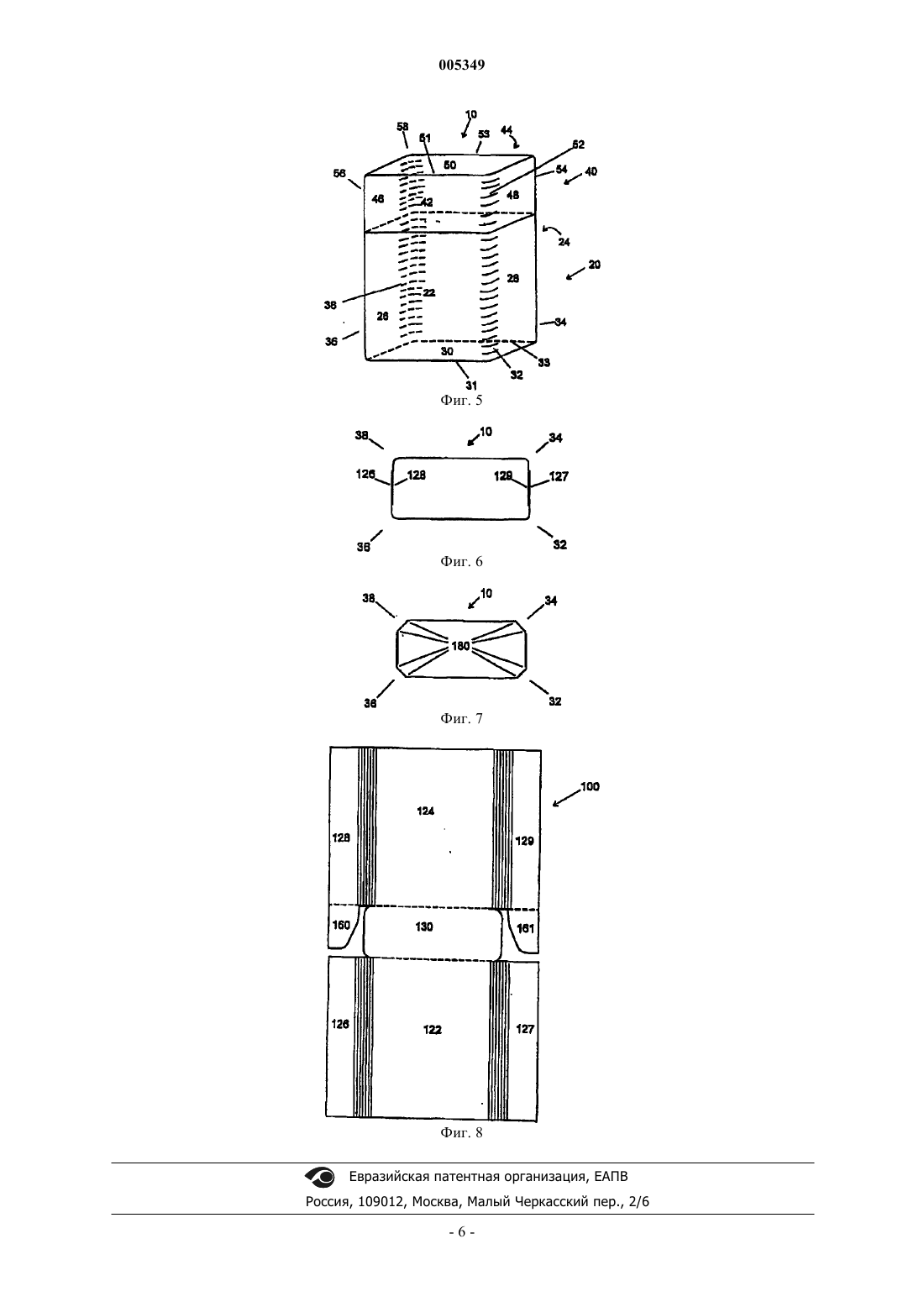

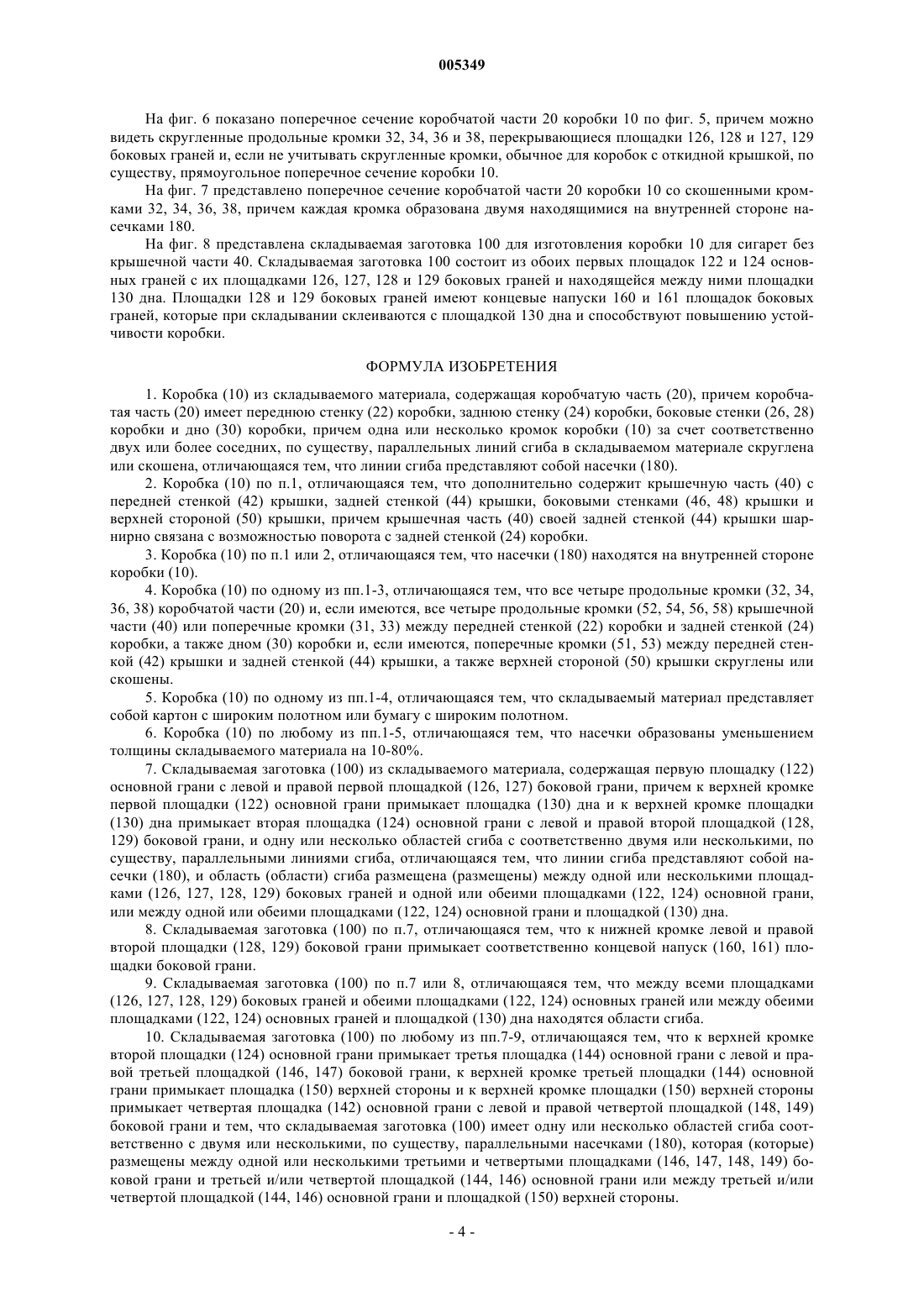

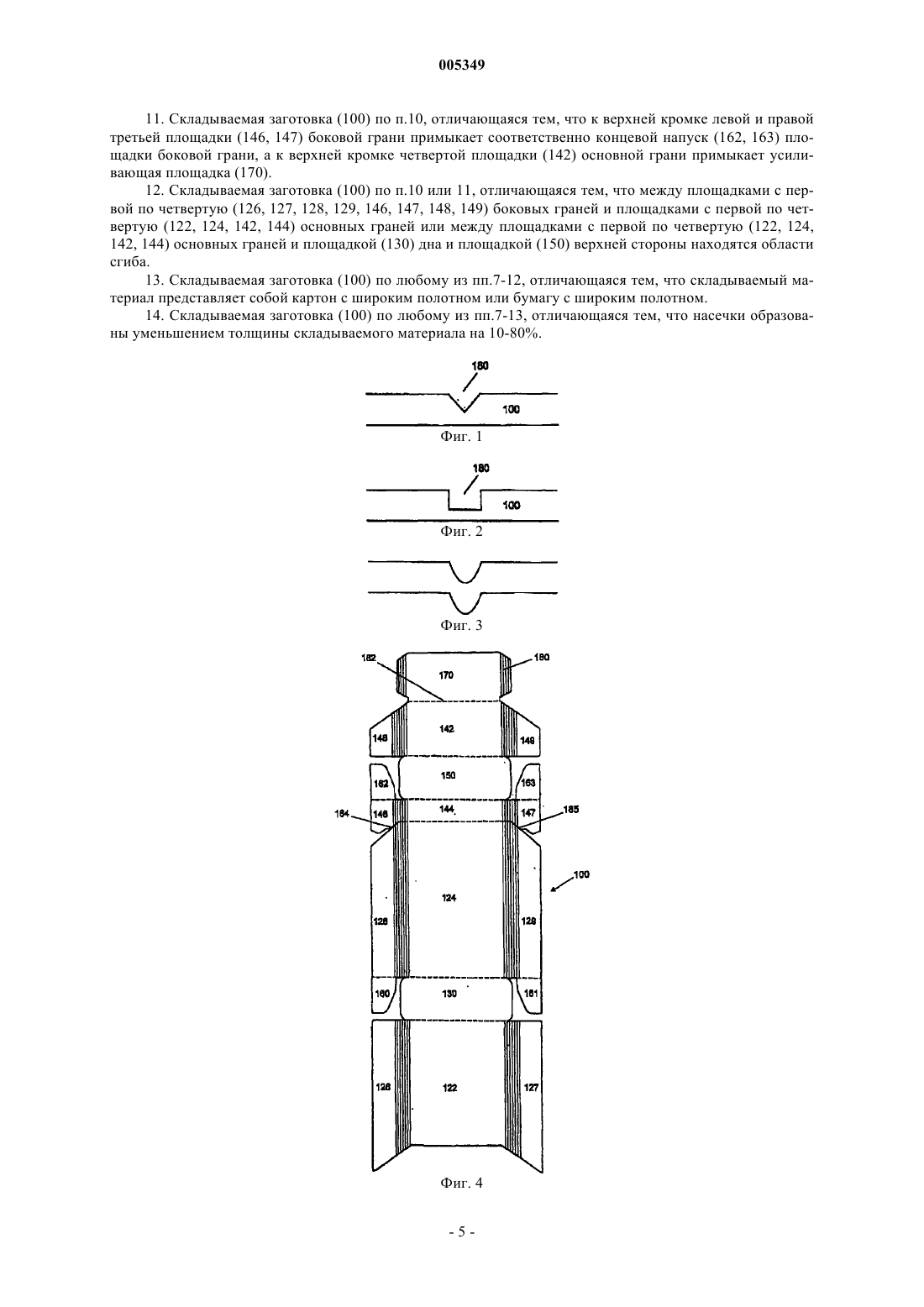

005349 Настоящее изобретение относится к коробке, в частности, для сигарет, у которой одна или несколько кромок скруглены или скошены, а также к складываемым заготовкам для ее изготовления. Сигареты обычно поставляются на рынок либо в мягкой коробочной таре, либо в жесткой коробочной таре, например в коробках с откидной крышкой или коробках с шарнирно закрепленной крышкой,но также и в так называемых жестко-мягких упаковках без откидной крышки. В случае жесткой коробочной тары также известно округление или скашивание углов. Так, например, в ЕР 0 205 766 В 1 описаны коробки с откидной крышкой, у которых четыре продольные кромки скруглены, так что для изготовления коробки для сигарет, с одной стороны, требуется меньше материала, а с другой стороны, потребителю более удобно держать в руках такую коробку. Чтобы получить скругленные или скошенные кромки, складываемые заготовки, из которых изготавливаются коробки для сигарет, снабжаются в областях, образующих кромки коробки для сигарет,рифлениями. Согласно патенту US 4 955 531 рифления могут изготавливаться в форме, в которой на складываемую заготовку в соответствующих местах надавливают приспособлением для рифления. На противоположной стороне находится канавка рифления, в которую может вдавливаться материал складываемой заготовки. При параллельно проходящих рифлениях в соответствии с описанным способом возникает волнообразное поперечное сечение. При складывании обработанных таким образом складываемых заготовок вдоль рифлений автоматически образуются (в случае нескольких рифлений) круглые или (в случае двух рифлений) скошенные кромки упаковки для сигарет. Недостатком, однако, здесь является то, что ввиду собственной жесткости и восстанавливающих усилий материала упаковки, склеивание для изготовления упаковки для сигарет не лишено проблем. Оно реализуется обычно на перекрывающихся участках складываемой заготовки, которые образуют боковые стенки коробки. За счет скругленных или скошенных кромок эти перекрывающиеся участки заметно сокращены по сравнению с обычной коробкой с откидной крышкой, так что может наноситься лишь ограниченное количество клеящего вещества. Следствием этого является замедление автоматизированного производства, так как необходимо ожидать более длительное время, пока относительно малое количество клеящего вещества высохнет надлежащим образом, так как в противном случае коробка под действием восстанавливающих усилий материала вновь раскрылась бы. Это особенно заметно проявляется, когда для изготовления коробок с откидной крышкой применяется картон или бумага с широким полотном. При изготовлении из бумаги или картона образующий продукцию материал укладывается на быстро движущийся ленточный конвейер. Это обусловливает то,что длинные волокна в материале предпочтительно ориентируются в продольном направлении. В зависимости от того, будут ли затем складываемые заготовки вырезаться вдоль или поперек из готового полотна материала, длинные волокна в материале складываемой заготовки оказываются ориентированными поперек продольной оси складываемой заготовки (широкое полотно) или вдоль продольной оси складываемой заготовки (узкое полотно). Ориентация волокон поперек продольного направления складываемой заготовки из широкого полотна обусловливает хорошую гибкость относительно поперечной оси,однако, плохую гибкость относительно продольной оси. Поэтому восстанавливающие усилия для бокового склеивания будут значительно больше, чем в случае складываемых заготовок из узкого полотна, в которых, вследствие измененного положения длинных волокон в материале, будут иметь место точно обратные соотношения. С другой стороны, для изготовления коробок с откидной крышкой предпочтительно используются складываемые заготовки из широкого полотна, так как они существенно улучшают устойчивость крышки (исключение перекашивания при закрытии, исключение возможности легкого отрыва крышки), жесткость упаковки за счет повышенной устойчивости в поперечном направлении и плоское положение упаковки, т.е. по возможности меньший прогиб упаковки, по сравнению с применением материалов с узким полотном. Задачей изобретения является преодолеть описанные выше недостатки, особенно при применении складываемых заготовок из материала с широким полотном. Эта задача решается посредством коробки из складываемого материала, например из бумаги, картона, пластика, полимерной пленки, слоистого пластика, содержащей коробчатую часть,причем коробчатая часть имеет переднюю стенку коробки, заднюю стенку коробки, боковые стенки коробки и дно коробки, и одна или несколько кромок коробки за счет соответственно двух или нескольких соседних, по существу, параллельных линий сгиба в складываемом материале скруглены или скошены, отличающейся тем, что линии сгиба представляют собой насечки, а также посредством складываемой заготовки для изготовления коробки, то есть складываемой заготовки из складываемого материала с первой площадкой основной грани с левой и правой первой площадкой боковой грани, причем к верхней кромке первой площадки основной грани примыкает площадка дна, и к верхней кромке площадки дна примыкает вторая площадка основной грани с левой и правой второй площадкой боковой грани, и с одной или несколькими областями сгиба соответственно с двумя или несколькими, по существу, параллельными линиями сгиба, отличающейся тем, что линии сгиба представляют собой насечки и что область (области) сгиба размещена (размещены) между одной или несколькими из площадок боковой грани одной или обеими площадками основной грани или между одной или обеими площадками основной грани и площадкой дна.-1 005349 Путем складывания вышеописанной складываемой заготовки получается жесткая коробочная упаковка, которая состоит только из коробчатой части, в которую может быть вложена завернутая во внутреннюю обертку пачка сигарет. Обычно размеры коробки таковы, что пачка сигарет плотно размещается в коробке и выступает на верхнем открытом конце, чтобы дать возможность потребителю открыть коробку и вынуть сигареты. Как правило, коробка имеет, однако, наряду с коробчатой частью, также еще и крышечную часть,которая имеет переднюю стенку крышки, заднюю стенку крышки, боковые стенки крышки и верхнюю сторону крышки, и которая задней стенкой крышки присоединена с возможностью отворачивания к задней стенке коробки, так что в результате получается обычная коробка с откидной крышкой. Чтобы получить такую обычную коробку с откидной крышкой, вышеописанная складываемая заготовка имеет дополнительные площадки, а именно к второй площадке основной грани прилегает третья площадка основной грани с левой и правой третьей площадкой боковой грани, причем к верхней кромке третьей площадки основной грани примыкает площадка верхней стороны, а к верхней кромке площадки верхней стороны примыкает четвертая площадка основной грани с левой и правой четвертой площадкой боковой грани, и при этом складываемая заготовка имеет одну или несколько областей сгиба с двумя или несколькими, по существу, параллельными насечками, которые размещены между одной или несколькими из третьих и четвертых площадок боковых граней и третьей и/или четвертой площадкой основной грани или между третьей и/или четвертой площадкой основной грани и площадкой верхней стороны. Предпочтительным образом складываемая заготовка, помимо описанных площадок, еще имеет дополнительно у нижней кромки левой и правой вторых площадок боковых граней левый и правый второй концевой напуск площадки боковой грани, а также у верхней кромки левой и правой третьих площадок боковых граней левый и правый третий концевой напуск площадки боковой грани. Эти концевые напуски площадок боковых граней служат для усиления дна и крышки готовой коробки. Предпочтительным образом у верхней кромки четвертой площадки основной грани находится усиливающая площадка, которая при изготовлении коробки приклеивается на внутреннюю сторону четвертой площадки основной грани и также служит для усиления. При изготовлении насечек под воздействием подрезателя уменьшается толщина материала, образующего упаковку. Для этого складываемая заготовка укладывается на гладкую подложку и обрабатывается подрезателем, так что наряду со сжатием также может происходить удаление материала. В зависимости от формы подрезателя возникает, например, v-образное или u-образное поперечное сечение. Так как подложка не имеет на противолежащих подрезателю местах каналов, как это известно из уровня техники, а, напротив, имеет плоскую поверхность, то имеет место уменьшение толщины, а не деформация без уменьшения толщины, как известно из уровня техники. Площадки боковых граней этой складываемой заготовки, снабженной насечками, затем при изготовлении упаковки для сигарет сначала отгибаются под углом 90, причем восстанавливающие усилия, особенно при использовании материалов с широким полотном, заметно меньше, так что при автоматизированном процессе изготовления обеспечивается возможность быстрого склеивания. Степень уменьшения толщины зависит от используемого материала, но, как правило, составляет от 10 до 80% общей толщины, предпочтительно от 20 до 70% и особенно предпочтительно от 40 до 50%. Насечки предпочтительно находятся на той стороне складываемой заготовки, которая в готовой коробке образует внутреннюю сторону. Это имеет дополнительное преимущество более привлекательного внешнего вида готовой коробки. В случае коробок с круглыми краями согласно уровню техники, на кромках всегда можно видеть рифления. Этого можно избежать в предложенном изобретении. Поскольку насечки находятся на внутренней стороне коробок, то видимая потребителю внешняя сторона коробки выглядит нетронутой и демонстрирует гладкую внешнюю поверхность. За счет количества насечек и их взаимного расстояния друг от друга можно устанавливать степень и вид скругления. Предпочтительным является использование на область сгиба от 6 до 8, особенно 7 линий сгиба, которые находятся на расстоянии примерно 1 мм друг от друга. При складывании получается коробка с круглыми кромками; радиус скругления соответствует в этом случае примерно радиусу обычной продаваемой на рынке сигареты. Также предпочтительным является использование на область сгиба двух насечек, которые находятся на расстоянии от 6 до 8 мм, особенно 7 мм друг от друга. При складывании получается коробка со скошенными краями. Насечки проходят предпочтительно по всей длине и/или ширине коробки, так что получаются полностью скругленные или скошенные поперечные и/или продольные кромки. В качестве складываемых материалов для складываемых заготовок и коробок для сигарет могут использоваться все обычные материалы, в частности обычно применяемые для сигаретных коробок бумага и картон с покрытием или без покрытия, а также синтетические материалы. Особенно предпочтительными являются бумага или картон с широким полотном, в которых насечки особенно положительным образом сказываются на восстанавливающих усилиях и, тем самым, на ускорении обработки. Особенно предпочтительным является скругление или скашивание всех четырех продольных кромок коробки, то есть продольных кромок коробчатой части и продольных кромок крышечной части (если имеется), однако, не поперечных кромок. При соответствующем выполнении складываемой заготовки-2 005349 также возможно, чтобы только две продольные кромки (соседние или противолежащие по диагонали) или дополнительно к продольным кромкам и поперечные кромки были выполнены скругленными и/или скошенными. Кроме того, предпочтительно, чтобы поперечные кромки между дном коробки, передней стенкой коробки и задней стенкой коробки, а если имеется крышка, то поперечные кромки между передней стенкой крышки, задней стенкой крышки и верхней стороной крышки были выполнены скругленными или скошенными, но не продольные кромки коробки, то есть продольные кромки коробочной части и, при их наличии, продольные кромки крышечной части. Изготовление складываемых заготовок осуществляется известным образом. То есть складываемые заготовки разматываются из полотен материала складываемой заготовки, которые хранятся в рулонах, и набиваются предпочтительно как складываемые заготовки из широкого полотна. Обычно реализуется один рабочий этап, на котором складываемые заготовки обрабатываются описанным способом с помощью подрезателя и одновременно вырубаются и/или вырезаются и при необходимом случае вдавливаются. Путем обычного складывания и склеивания складываемых заготовок на боковых поверхностях получают затем автоматически изготовленную коробку для сигарет, которая обычным образом содержит группу сигарет, упакованную во внутреннюю обертку. В соответствующей изобретению коробке с откидной крышкой обычно еще используется часть бортика, которая в открытой коробке несколько выступает с внутренней стороны передней стенки коробки и имеет вырез, который обеспечивает возможность захвата находящихся в коробке сигарет. Изобретение поясняется ниже на примере осуществления. На чертежах показано на фиг. 1 - поперечное сечение соответствующей изобретению складываемой заготовки 100 с насечкой 180,на фиг. 2 - поперечное сечение соответствующей изобретению складываемой заготовки 100 с другой формой выполнения насечки 180,на фиг. 3 - поперечное сечение складываемой заготовки, соответствующей уровню техники,на фиг. 4 - соответствующая изобретению складываемая заготовка 100 для изготовления соответствующей изобретению коробки 10 с откидной крышкой для сигарет,на фиг. 5 - соответствующая изобретению коробка 10 с откидной крышкой для сигарет, в которой четыре продольные грани выполнены скругленными,на фиг. 6 - поперечное сечение коробки 10 для сигарет по фиг. 5,на фиг. 7 - поперечное сечение коробки 10 для сигарет со скошенными кромками,на фиг. 8 - соответствующая изобретению складываемая заготовка 100 для изготовления соответствующей изобретению коробки 10 для сигарет без крышки. На фиг. 1 представлено поперечное сечение складываемой заготовки 100 с насечкой 180 v-образного поперечного сечения. Поперечное сечение насечки 180 зависит от используемого подрезателя и может,например, иметь более острый угол, чем показано на фиг. 1, или прямой угол, как показано на фиг. 2. Для сравнения на фиг. 3 показано в поперечном сечении известное из уровня техники рифление, в котором не происходит уменьшения толщины, как это имеет место в изобретении. На фиг. 4 показана складываемая заготовка 100 для изготовления коробки 10 для сигарет. Можно видеть площадки 122, 124, 142 и 144 основных граней, которые в готовой коробке для сигарет формируют переднюю стенку 22 коробки, заднюю стенку 24 коробки, переднюю стенку 42 крышки и заднюю стенку 44 крышки соответственно. Кроме того, можно видеть площадку 130 дна и площадку 150 верхней стороны, а также площадки 126, 127, 128, 129, 146, 147, 148 и 149 боковых граней, которые в готовой коробке соответствуют дну 30 коробки, верхней стороне 50 крышки, а также боковым стенкам 26, 28, 46 и 48. Складываемая заготовка 100 по фиг. 4 имеет 7, по существу, параллельно проходящих насечек 180. В площадке 170 усиления, вследствие несколько уменьшенных размеров, предусмотрены только 4 насечки. Линии, по которым сгибаются отдельные части складываемой заготовки, показаны на фиг. 4 (за исключением насечки 180) штриховыми линиями и обозначены ссылочной позицией 182. Складываемая заготовка 100 также имеет 2 надреза 184, 185. Для изготовления коробки 10 для сигарет можно сначала отвернуть площадки 128 и 129 боковых граней на 90 вверх, и затем находящиеся на них концевые напуски 160 и 161 площадок боковых граней также отгибаются на 90 внутрь. Затем нижняя часть складываемой заготовки 100 отгибается гранью 130 дна и первой площадкой 122 основной грани вверх на 90,так что концевые напуски 160 и 161 площадок боковых граней приходят в контакт с площадкой 130 дна и склеиваются. Если первая площадка 122 основной грани сгибаетсядальше (на 90), то площадки 128,129 и 126, 127 боковых граней оказываются наложенными друг на друга и могут быть склеены, в результате чего получается часть 20 коробки. Аналогичным образом изготавливается часть 40 крышки, то есть концевые напуски 162 и 163 площадок боковых граней склеиваются с площадкой 150 верхней стороны. Усиливающая площадка 142 приклеивается внутрь на четвертую площадку 142 основной грани, и после этого площадки 148, 149 и 146, 147 боковых граней склеиваются друг с другом. Готовая коробка представлена на фиг. 5. В том числе показаны скругленные продольные кромки 32,34, 36, 38, 52, 54, 56, 58, а также не скругленные поперечные кромки 31, 33, 51, 55. Насечки 180 находятся на внутренней стороне готовой коробки и не видны снаружи потребителю.-3 005349 На фиг. 6 показано поперечное сечение коробчатой части 20 коробки 10 по фиг. 5, причем можно видеть скругленные продольные кромки 32, 34, 36 и 38, перекрывающиеся площадки 126, 128 и 127, 129 боковых граней и, если не учитывать скругленные кромки, обычное для коробок с откидной крышкой, по существу, прямоугольное поперечное сечение коробки 10. На фиг. 7 представлено поперечное сечение коробчатой части 20 коробки 10 со скошенными кромками 32, 34, 36, 38, причем каждая кромка образована двумя находящимися на внутренней стороне насечками 180. На фиг. 8 представлена складываемая заготовка 100 для изготовления коробки 10 для сигарет без крышечной части 40. Складываемая заготовка 100 состоит из обоих первых площадок 122 и 124 основных граней с их площадками 126, 127, 128 и 129 боковых граней и находящейся между ними площадки 130 дна. Площадки 128 и 129 боковых граней имеют концевые напуски 160 и 161 площадок боковых граней, которые при складывании склеиваются с площадкой 130 дна и способствуют повышению устойчивости коробки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Коробка (10) из складываемого материала, содержащая коробчатую часть (20), причем коробчатая часть (20) имеет переднюю стенку (22) коробки, заднюю стенку (24) коробки, боковые стенки (26, 28) коробки и дно (30) коробки, причем одна или несколько кромок коробки (10) за счет соответственно двух или более соседних, по существу, параллельных линий сгиба в складываемом материале скруглена или скошена, отличающаяся тем, что линии сгиба представляют собой насечки (180). 2. Коробка (10) по п.1, отличающаяся тем, что дополнительно содержит крышечную часть (40) с передней стенкой (42) крышки, задней стенкой (44) крышки, боковыми стенками (46, 48) крышки и верхней стороной (50) крышки, причем крышечная часть (40) своей задней стенкой (44) крышки шарнирно связана с возможностью поворота с задней стенкой (24) коробки. 3. Коробка (10) по п.1 или 2, отличающаяся тем, что насечки (180) находятся на внутренней стороне коробки (10). 4. Коробка (10) по одному из пп.1-3, отличающаяся тем, что все четыре продольные кромки (32, 34,36, 38) коробчатой части (20) и, если имеются, все четыре продольные кромки (52, 54, 56, 58) крышечной части (40) или поперечные кромки (31, 33) между передней стенкой (22) коробки и задней стенкой (24) коробки, а также дном (30) коробки и, если имеются, поперечные кромки (51, 53) между передней стенкой (42) крышки и задней стенкой (44) крышки, а также верхней стороной (50) крышки скруглены или скошены. 5. Коробка (10) по одному из пп.1-4, отличающаяся тем, что складываемый материал представляет собой картон с широким полотном или бумагу с широким полотном. 6. Коробка (10) по любому из пп.1-5, отличающаяся тем, что насечки образованы уменьшением толщины складываемого материала на 10-80%. 7. Складываемая заготовка (100) из складываемого материала, содержащая первую площадку (122) основной грани с левой и правой первой площадкой (126, 127) боковой грани, причем к верхней кромке первой площадки (122) основной грани примыкает площадка (130) дна и к верхней кромке площадки(130) дна примыкает вторая площадка (124) основной грани с левой и правой второй площадкой (128,129) боковой грани, и одну или несколько областей сгиба с соответственно двумя или несколькими, по существу, параллельными линиями сгиба, отличающаяся тем, что линии сгиба представляют собой насечки (180), и область (области) сгиба размещена (размещены) между одной или несколькими площадками (126, 127, 128, 129) боковых граней и одной или обеими площадками (122, 124) основной грани,или между одной или обеими площадками (122, 124) основной грани и площадкой (130) дна. 8. Складываемая заготовка (100) по п.7, отличающаяся тем, что к нижней кромке левой и правой второй площадки (128, 129) боковой грани примыкает соответственно концевой напуск (160, 161) площадки боковой грани. 9. Складываемая заготовка (100) по п.7 или 8, отличающаяся тем, что между всеми площадками(126, 127, 128, 129) боковых граней и обеими площадками (122, 124) основных граней или между обеими площадками (122, 124) основных граней и площадкой (130) дна находятся области сгиба. 10. Складываемая заготовка (100) по любому из пп.7-9, отличающаяся тем, что к верхней кромке второй площадки (124) основной грани примыкает третья площадка (144) основной грани с левой и правой третьей площадкой (146, 147) боковой грани, к верхней кромке третьей площадки (144) основной грани примыкает площадка (150) верхней стороны и к верхней кромке площадки (150) верхней стороны примыкает четвертая площадка (142) основной грани с левой и правой четвертой площадкой (148, 149) боковой грани и тем, что складываемая заготовка (100) имеет одну или несколько областей сгиба соответственно с двумя или несколькими, по существу, параллельными насечками (180), которая (которые) размещены между одной или несколькими третьими и четвертыми площадками (146, 147, 148, 149) боковой грани и третьей и/или четвертой площадкой (144, 146) основной грани или между третьей и/или четвертой площадкой (144, 146) основной грани и площадкой (150) верхней стороны.-4 005349 11. Складываемая заготовка (100) по п.10, отличающаяся тем, что к верхней кромке левой и правой третьей площадки (146, 147) боковой грани примыкает соответственно концевой напуск (162, 163) площадки боковой грани, а к верхней кромке четвертой площадки (142) основной грани примыкает усиливающая площадка (170). 12. Складываемая заготовка (100) по п.10 или 11, отличающаяся тем, что между площадками с первой по четвертую (126, 127, 128, 129, 146, 147, 148, 149) боковых граней и площадками с первой по четвертую (122, 124, 142, 144) основных граней или между площадками с первой по четвертую (122, 124,142, 144) основных граней и площадкой (130) дна и площадкой (150) верхней стороны находятся области сгиба. 13. Складываемая заготовка (100) по любому из пп.7-12, отличающаяся тем, что складываемый материал представляет собой картон с широким полотном или бумагу с широким полотном. 14. Складываемая заготовка (100) по любому из пп.7-13, отличающаяся тем, что насечки образованы уменьшением толщины складываемого материала на 10-80%.
