Пластмассовая распределительная коробка с блоками розеток

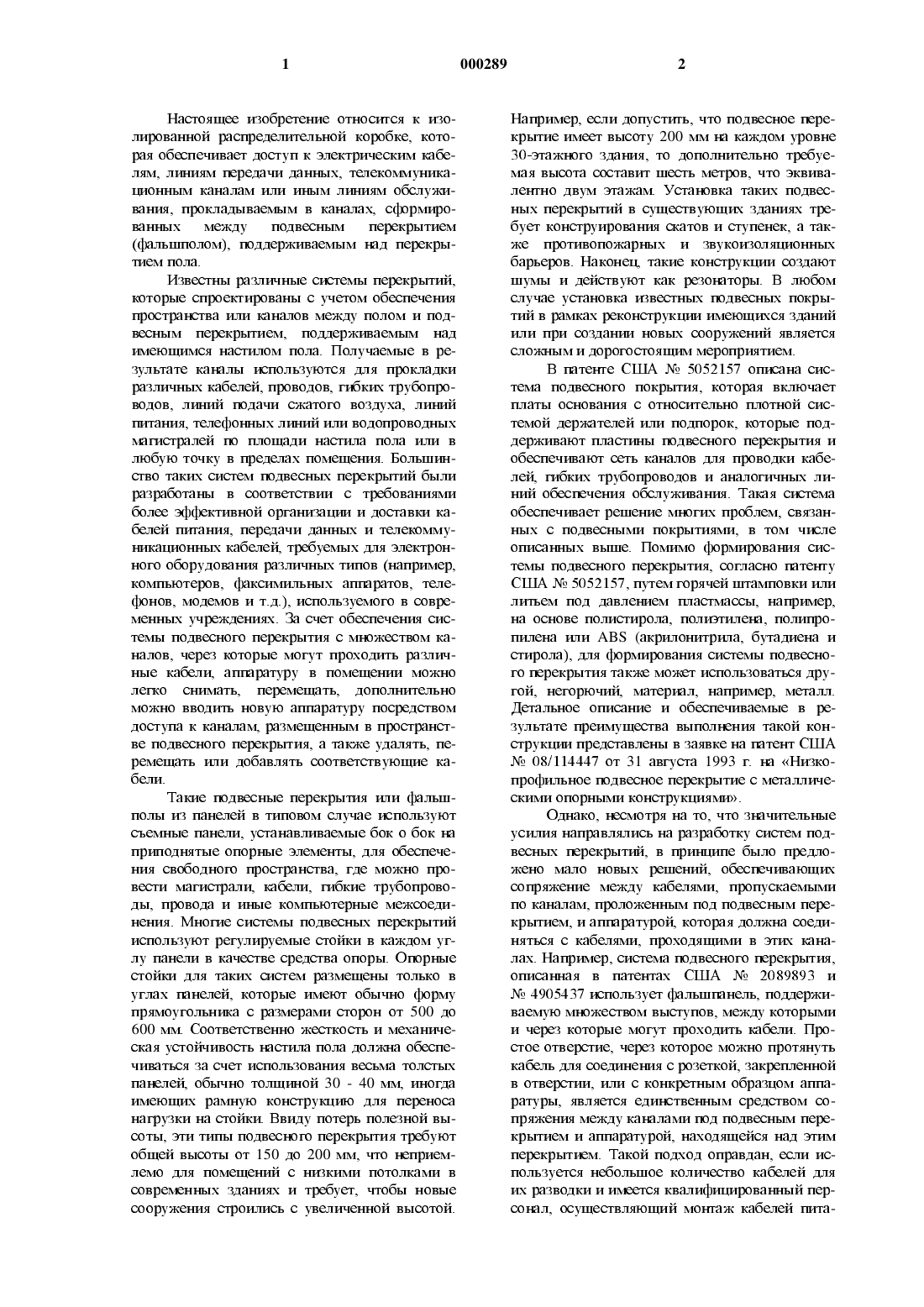

Настоящее изобретение относится к изолированной распределительной коробке, которая обеспечивает доступ к электрическим кабеЛЯМ, ЛИНИЯМ передачи ДЗННЫХ, ТСЛСКОММУНИКЗЦИОННЪ 1 М КЗНЗЛЭМ ИЛИ ИНЫМ ЛИНИЯМ ОбСЛуЯСИвания, прокладываемым в каналах, сформироВЗЪШЫХ МСЖДУ ПОДВССНЪ 1 М ПСрСКрЫТИСМ(фальшполом), поддерживаемым над перекрЬ 1 тием пола.Известны различные системы перекрьттий,которые спроектированы с учетом обеспечения пространства или каналов между полом и подВССНЫМ ПСрСКрЫТИСМ, поддерживаемым над имеющимся настилом пола. Получаемые в результате каналы используются для прокладки различных кабелей, проводов, гибких трубопроводов, линий подачи сжатого воздуха, линий ПИТЗНИЯ, ТСЛСфОННЫХ ЛИНИЙ ИЛИ ВОДОПрОВОДНЫХ магистралей по площади настила пола или в любую точку в пределах помещения. Большинство таких систем подвесных перекрытий были разработаны в соответствии с требованиями более эффективной организации и доставки кабелей питания, передачи данных и телекоммуникационных кабелей, требуемых для электронного оборудования различных типов (например,компьютеров, факсимильных аппаратов, телефонов, модемов и т.д.), используемого в современных учреждениях. За счет обеспечения сисТСМЫ ПОДВССНОГО ПСрСКрЫТИЯ С МНОЖССТВОМ каналов, через которые могут проходить различные кабели, аппаратуру в помещении можно легко снимать, перемещать, дополнительно можно вводить новую атшаратуру посредством доступа к каналам, размещенным в пространстВС ПОДВССНОГО ПСрСКрЫТИЯ, а ТЗКЖС УДЗЛЯТЬ, ПСремещать или добавлять соответствующие кабели.Такие подвесные перекрытия или фальшполы из панелей в типовом случае используют съемные панели, устанавливаемые бок о бок на приподнятые опорные элементы, для обеспечения свободного пространства, где можно провести магистрали, кабели, гибкие трубопровоДЫ, провода И ИНЪ 1 С КОМПЬЮТСрНЫС МСЖСОСДИнения. Многие системы подвесных перекрьттий используют регулируемые стойки в каждом углу панели в качестве средства опоры. Опорные СТОЙКИ ДЛЯ таких СИСТСМ размещены ТОЛЬКО В углах панелей, которые имеют обычно форму прямоугольника с размерами сторон от 500 до 600 мм. Соответственно жесткость и механическая устойчивость настила пола должна обеспечиваться за счет использования весьма толстых панелей, обычно толщиной 30 - 40 мм, иногда имеющих рамную конструкцию для переноса нагрузки на стойки. Ввиду потерь полезной вЬ 1 соты, эти типы подвесного перекрытия требуют общей высоты от 150 до 200 мм, что неприемЛСМО ДЛЯ ПОМСЩСНИЙ С НИЗКИМИ потолками В современных зданиях и требует, чтобы новые сооружения строились с увеличенной высотой.Например, если допустить, что подвесное перекрьттие имеет высоту 200 мм на каждом уровне ЗО-этажного здания, то дополнительно требуеМЗЯ ВЫСОТЗ СОСТЗВИТ ШССГЬ МСТрОВ, ЧТО ЗКВИВЗлентно двум этажам. Установка таких подвесных перекрытий в существующих зданиях требует конструирования скатов и ступенек, а такЖС противопожарных И ЗБУКОИЗОЛЯЦИОНЪПЯХ барьеров. Наконец, такие конструкции создают шумы и действуют как резонаторы. В любом СЛУЧЗС УСГЗНОВКЗ ИЗВССТНЫХ ПОДВССНЪ 1 Х ПОКрЫтий в рамках реконструкции имеющихся зданий или при создании новых сооружений является сложным и дорогостоящим мероприятием.В патенте США Не 5052157 описана система подвесного покрытия, которая включает платы основания с относительно плотной системой держателей или подпорок, которые поддерживают пластины подвесного перекрытия и обеспечивают сеть каналов для проводки кабелей, гибких трубопроводов и аналогичных линий обеспечения обслуживания. Такая система обеспечивает решение многих проблем, связанНЪ 1 Х С ПОДВССНЫМИ ПОКрЫТИЯМИ, В ТОМ ЧИСЛС огшсанных выше. Помимо формирования системы подвесного перекрытия, согласно патенту США Мг 5052157, путем горячей штамповки или литьем под давлением пластмассы, например,на основе полистирола, полиэтилена, полипропилена или АВЗ (акрилонитрила, бутадиена и стирола), для формирования системы подвесного перекрытия также может использоваться другой, негорючий, материал, например, металл. Детальное описание и обеспечиваемые в результате преимущества выполнения такой конструкции представлены в заявке на патент США Мг 08/114447 от 31 августа 1993 г. на Низкопрофильное подвесное перекрытие с металлическими опорными конструкциями.ОДНЗКО, НССМОТрЯ на ТО, ЧТО ЗНЗЧИТСЛЬНЫС усилия направлялись на разработку систем подвесных перекрытий, в принцрше бЬшо предложено мало новых решений, обеспечивающих сопряжение между кабелями, пропускаемыми ПО каналам, ПрОЛОЖСННЫМ ПОД ПОДВССНЫМ перекрытием, и аппаратурой, которая должна соедиНЯТЬСЯ С кабелями, ПрОХОДЯЩИМИ В ЭТИХ каналах. Например, система подвесного перекрытия,описанная в патентах США Мг 2089893 и Мг 4905437 использует фальшпанель, поддерживаемую множесгвом выступов, между которыми и через которые могут проходить кабели. Простое отверстие, через которое можно протянуть кабель для соединения с розеткой, закрепленной в отверстии, или с конкретным образцом аппаратуры, является единственным средством сопряжения между каналами под подвесным перекрытием и атшаратурой, находящейся над этим перекрытием. Такой подход оправдан, если используется небольшое количество кабелей для их разводки и имеется квалифицированный персонал, осуществляющий монтаж кабелей пита НИЯ, передачи ДЗННЫХ, ТСЛСКОММУНИКЗЦИОЪШЫХ линий и иных кабелей к соответствующей розетке или агрегату. Однако основной причиной ИСПОЛЬЗОВЗНИЯ ПОДВССНЫХ ПСрСКрЫТИЙ ЯВЛЯСТСЯ наличие большого количества кабелей и межсоединений, требуемых для различной аппаратурь 1, находящейся в современном учреждении и часто используемой неподготовленным персоналом.Другие попытки обеспечения сопряжения между офисным оборудованием, расположенНЫМ В разных МССТЗХ над ПОДВССНЫМ ПСрСКрЫТИСМ, И кабелями, ПрОЛОЖСННЫМИ В СИСТСМС подвесного перекрытия, приводили к созданию сложных конструкций, вызывающих затруднения при установке. Например, в патенте США Мг 5263289 описана распределительная коробка,утопленная в конструкционное перекрытие(пол) для обеспечения точек подсоединения для предоставления обслуживания. В патенте США Мг 4968855 описана распределительная панель перекрытия для обеспечения электрического монтажа в здании. В одном из вариантов представлена панель перекрытия, в которой розетки обращены вверх, таким образом, требуя, чтобы промежутки в каналах, созданных между осноВЗНИСМ И крышками, бЫЛИ УВСЛИЧСНЫ, ССЛИ должны использоваться объемные соединительные устройства или вилки. В другом варианте розетки располагаются на одной или более крышках, которые предложено выполнять приПОДНЯТЫМИ ИЛИ ПОНИЖСННЫМИ. ЕСЛИ крышка расположена ниже, то розетки могут быть недоступными, а если крышка приподнята, то розетки, хотя и доступные для аппаратуры, будут открытыми для внешней среды. Кроме того,приподнятая крышка и розетка создают опасность для перемещений по подвесному покрЬ 1 тию.В патенте США Мг 5057647 описан сходный с распределительной панелью перекрЬ 1 тия, описанной выше, распределительный блок, который вводится в одну из четырех легкосьемных стенок соответствующей формы,расположенных в каждом углу платы перекрЬ 1 тия. Когда соответствующая легкосьемная стенка снимается, распределительный блок вводится в эту стенку и соединяется с модульными электрическими сростками, состоящими из электрических проводов и концевых соединителей. Электрические штепсельные розетки и накрЬ 1 вающие пластины затем фиксируются на распределительном блоке, оставляя открытыми выходные отверстия розеток, обеспечивающие электрическое соединение. Поскольку легкоСЪСМНЫС СТСНКИ ВЫПОЛНШОТСЯ В платах перекрытий пола с помощью перфораций, при разрушении перфораций и снятии плат отсутствуют средства для замены этих легкосьемных стенок. Соответственно, чтобы изменить положение уже установленного распределительного блока, необходимо не только отсоединить этотблок, но и снять и замерить всю панель перекрытия пола.В патенте США Мг 5362922 описана электрическая напольная распределительная коробка, имеющая форму креста с центральной частью по существу квадратной формы и плечами креста, определяющими ячейки, проходящие вовне от каждой стороны центральной части. Пластмассовьцй разделитель выполнен в центральной части и опирается на дно распределительной коробки. Накрывающая пластина проходит вниз, заходит в пазы на разделителе и образует ячейку над разделителем и в сторону от него. Верхняя пластина накрывает открытый верх каждой ячейки, оставляя открытой центральный участок. Однако в патенте США Мг 5362922 не описаны направляющие, образованные внутри распределительной коробки, или рамка, содержащая центральное отверстие, в которое могло быть введено средство соединения кабеля, предназначенная для ввода и установки в направляющих. Эта электрическая напольная распределительная коробка не предназначается для использования в системе подвесного перекрытия. Кроме того, не описаны средства для контактирования с выбранной группой подпорок для решения технической проблемы позиционирования распределительной коробки в поперечном направлении внутри пространства, образованного подвесным перекрытием, без ИСПОЛЬЗОВЗНИЯ ДОПОЛНИТСЛЬНЫХ СрСДСТВ фиксаЦИИ.КЗК описано В ВЫШСУПОМЯНУТЫХ ПЗТСНТных заявках, металлические распределительные коробки обеспечивают ряд преимуществ. Однако ввиду того, что такие распределительные коробки проводят электрический ток, в некоторых случаях использования может иметь место контакт между проводами или кабелями внутри или вблизи таких распределительных коробок. Кроме того, может оказаться затруднительным обеспечить влагоустойчивость или водонепроницаемость таких металлических распределительных коробок, а их изготовление и установка являются относительно дорогостоящими.Желательно, чтобы распределительная коробка соответствовала стандарту 1 Р 2.4.7, так чтобы можно было получить соответствующий сертификат приемки. Данный стандарт (Международный стандарт защиты) предусматривает часть 2, требования которой относятся к обеспечению защиты от водного орошения в течение десяти минут, воздействующего на установленную и закрытую распределительную коробку, часть 4, представляющую стандарт безопасности доступа, и часть 7, представляющую стандарт прочности.Распределительная коробка, соответствующая изобретению, может содержать расположенный центрально корпус, имеющий дно и четыре стороны, соединенные с образованием прямоугольника. Один или два блока розеток, также имеющих дно, присоединены К Каждой стороне прямоугольника для обеспечения корПуСОВ ДЛЯ ВЫВОДОВ И кабельных ИЛИ ПрОВОДНЫХ соединений с этими выводами. Розетки имеют доступ к центрально расположенному корпусу,так что вилки могут размещаться в корпусе и вводиться в выводы. Крышка располагается над блоками розеток и обеспечивает доступ к розеткам в корпусе через центральный люк или отверстие в крышке. Распределительная коробка,выполненная в соответствии с изобретением,может быть сертифицирована в соответствии со стандартом 1 Р 2.4.7.Корпус и крышка могут быть изготовлены из различных пластмасс, в частности, прессованного полипропилена, но также и из полистирола, полиэтилена, АВЗ или поливинилхлорида.Распределительная коробка действует как средство сопряжения между (1) линиями электрогштания, ТСЛСКОММУНИКЗЦИОНЪПЯМИ ЛИНИЯМИ,ЛИНИЯМИ передачи ДЗННЫХ ИЛИ предоставления иного обслуживания, проходящими через канаЛЫ, ВЫПОЛНСННЫС РЯДОМ С ПОДВССНЫМ ПСрСКрЫтием, и (2) агшаратурой, которая расположена на подвесном перекрытии и которая должна подсоединяться к соответствующей линии предоставления обслуживания. Различные выводы в распределительной коробке могут быть предусмотрены для электрических линий, телекоммуникационных линий или литшй передачи данных. Они могут быть выполнены заподлицо или выступать вперед, или иметь пробитые отверстия для прохода указанных линий через распределительную коробку непосредственно к конкретному образцу атшаратуры.Установка кабельной распределительной коробки выполняется без необходимости использования средств закрепления, таких как винты, клеи или зажимы, так как корпус распределительной коробки подогнан точно для соответствия промежуткам между стойками или подпорками, поддерживающими фальшпанели над конструкционным перекрытием (полом). Центральный корпус и блоки розеток предпочтительно изготавливаются как единый блок, но также могут собираться из отдельных компонентов в различных формах, но предпочтительно прямоугольной или крестообразной формы,которые точно подгоняются под зазоры между и вокруг стоек, поддерживающих подвесное перекрытие. Никаких специальных крепежных элементов или иных средств крепления не требуется, так как фрикционный контакт между профилем фланцев или бортиками, проходящими вдоль верха корпуса, и стойками, будет фиксировать корпус по месту его установки. С использованием корпуса такой конструкции распределительная коробка может быть размещена в любой точке площади, перекрываемой навесным перекрытием. Соответственно, не только повышается гибкость в выборе местоположения, но и обеспечивается возможность установ 000289ки распределительной коробки без каких-либо затруднений на участках, где не создаются помехи перемещению (например, под аппаратурой или мебелью), а также в достаточной близости от аппаратуры, чтобы обеспечивался удобный доступ к розеткам в распределительной коробке.В типовом случае электрические или иные компоненты, с которыми соединяются кабели,часто имеют разные размеры, в зависимости от типа КОМПОНСНТОВ ИЛИ ОТ ПОСТЗВЩИКЗ КОМПОнентов. Вместо того, чтобы выполнять каждый корпус распределительной коробки как заказную конструкцию, соответственно каждому типу компонентов, боковые стороны корпуса могут содержать множество стандартных вырезов,направляющих или щелей (слотов). Каркасы,выполненные из пластмассы или иного материала, предпочтительно диэлектрика, могут заТСМ ИСПОЛЬЗОВЗТЬСЯ С КОНКрСТНЫМИ КОМПОНСНТЗМИ ИЛИ С КОМПОНСНТЗМИ КОНКрСТНЫХ поставщиков. Каждый каркас может просто вводиться путем скольжения и захвата парой противолежащих направляющих и удерживаться по месту,образуя стенку блока розетки. Профиль с надлежащими размерами для конкретной розетки может быть образован в каждом каркасе. МноЖССГВО каркасов С ОТВСрСТИЯМИ ДЛЯ КОМПОНСНТОВ различных размеров могут быть предоставляться в качестве монтажного комплекта специалисту, осуществляющему монтаж, который вЬ 1 берет надлежащий каркас, введет желательный компонент в соответствующее место в каркасе и вдвинет каркас в соответствующий вырез или отверстие в корпусе. Таким образом, с использованием дешевых вдвигаемых каркасов можно оснастить распределительную коробку практически любым компонентом, необходимым для конкретного заказчика.Дополнительной особенностью настоящего изобретения является крышка люка, вьшолненная с возможностью накрытия отверстия доступа в крышке, для исключения возможности попадания посторонних объектов в распределительную коробку, которые могут повредить розетки или кабели, находящиеся в ней, а также для исключения опасности, создаваемой распределительной коробкой для лиц или объектов,перемещающихся по подвесному перекрытию. Более того, крышка люка может быть закрыта ТСМ же СЗМЫМ КОВрОВЫМ ИЛИ ИНЫМ ПОКрЫТИСМ,используемым для плат настила, такши образом,обеспечивая лучшее маскирование распределительной коробки для проходящих лиц. Малогабаритный кабельный протектор полностью закрыт в крышке люка, но при этом обеспечивает выход вовне одного или более кабелей, входящих в распределительную коробку и соединенных с розетками.Хотя настоящее изобретение разработано для использования с одной из систем подвесных перекрытий, описанных в патенте США Не5052157 и заявках на патент США Мг 08/110656,08/ 114447 и 08/294441, однако оно может быть адаптировано для использования с другими системами подвесных перекрьттий, которые используют множество подпорок для поддержки различных панелей перекрытия (например, с системой, описанной в патенте США Мг 4905437), или даже на других подходящих поверхностях, например, на стенах. Таким образом, распределительные коробки, соответствующие настоящему изобретению, могут быть изготовлены с учетом соответствия их высоте и форме подпорок, поддерживающих подвесное перекрытие, в котором используется распределительная коробка, или расстояниям между стойками каркаса в стене. Кроме того, распределительные коробки могут быть изготовлены с длиной и формой, требуемыми для взаимодействия с требуемым числом опорных стоек, для получения за счет этого распределительной коробки необходимой длины. В распределительной коробке может быть предусмотрено большее или меньшее число розеток, в зависимости от числа кабелей, которые необходимо смонтировать и доступ к которым требуется обеспеЧИТЬ.Таким образом, задачей настоящего изобретения является создание экономичной и простой в эксплуатации пластмассовой распределительной коробки, которая обеспечивает сопряжение кабелей, проходящих под подвесным перекрытием, с аппаратурой, размещенной в разЛИЧНЫХ МССТЗХ над ПОДВССНЫМ ПСрСКрЫТИСМ.Также задачей настоящего изобретения является создание распределительной коробки,характеризуемой простотой монтажа, которая может быть размещена практически в любой точке на подвесном перекрытии, без применения сложных способов соединений и систем закрепления.Еще одной задачей настоящего изобретения является создание платы перекрытия с отверстием, обеспечивающим доступ к распределительной коробке независимо от места ее расПОПОЖСНИЯ В ПОДВССНОМ ПСрСКрЫТИИ.Также задачей настоящего изобретения является обеспечение крышки люка для закрытия и защиты распределительной коробки и розеток в ней от попадания посторонних объектов и снижения опасности, обусловленной наличием в противном случае открытого отверстия.Кроме того, задачей настоящего изобретения является создание разнообразных каркасов,которые могут быть использованы для поддержания компонентов различных размеров, соСДРШСННЫХ С кабелями, И КОТОрЫС МОГУТ ЛСГКО устанавливаться скользящим образом в любое из множества отверстий стандартных размеров,образованных на сторонах корпуса.Задачей настоящего изобретения также является создание конструкции, в которой предусмотрен фланец, через который могут выступатьподпорки, для того, чтобы фланец полностью окружал подпорки для обеспечения повышенной устойчивости распределительной коробки.А также задачей настоящего изобретения является создание защитного ограждения, которое препятствует контакту с компонентами, соединенными с кабелями, путем формирования канала, в который выступают части компонентов И через который могут протягиваться кабели.Другие задачи, признаки и прешиущества настоящего изобретения поясняются в последующем описании со ссылками на чертежи.Фиг. 1 - пространственное представление,показывающее вид сверху и с одной стороны распределительной коробки, соответствующей изобретению.Фиг. 2 - пространственное представление,распределительной коробки по фиг. 1, установленной в системе низкопрофильных подпорок подвесного перекрытия.Фиг. 3 - пространственное представление,подобное показанному на фиг. 2, со снятой крышкой распределительной коробки.Фиг. 4 - вид сверху корпуса распределительной коробки, соответствующей настоящему изобретению.Фиг. 5 - вид в поперечном сечении по линиям 5-5 на фиг. 4.Фиг. 6 - фрагмент вида снизу половины корпуса, показанного на фиг. 4.Фиг. 7 - вид сверху крышки распределительной коробки, соответствующей настоящему изобретению.Фиг. 8 - вид в поперечном сечении крышки распределительной коробки по линиям 8-8 на фиг. 7.Фиг. 9 - фрагмент вида снизу половины крышки распределительной коробки, показанной на фиг. 7.Фиг. 10 - вид сверху варианта выполнения крышки люка распределительной коробки, согласно настоящему изобретению, которая обеспечивает по существу компланарность поверхности, поддерживающей ковровое покрытие, с поверхностями, поддерживающими ковровое покрытие, соседними с крышкой люка. Крышка люка показана установленной на распределительную коробку, соответствующую настоящему изобретению.Фиг. 11 - вид в поперечном сечении по линиям 11-11 на фиг. 10 распределительной коробки и крышки люка, иллюстрирующий устройство доступа к кабелю в его закрытом и открытом (пунктирные ЛИНИИ) положениях.Фиг. 12 - фрагмент вида сверху, аналогичный фиг. 10, иллюстрирующий другой вариант выполнения крышки люка, с использованием другого устройства доступа к кабелю.Фиг. 13 - вид в поперечном сечении по линиям 13-13 на фиг. 12.
