Опалубка для сборных железобетонных панелей

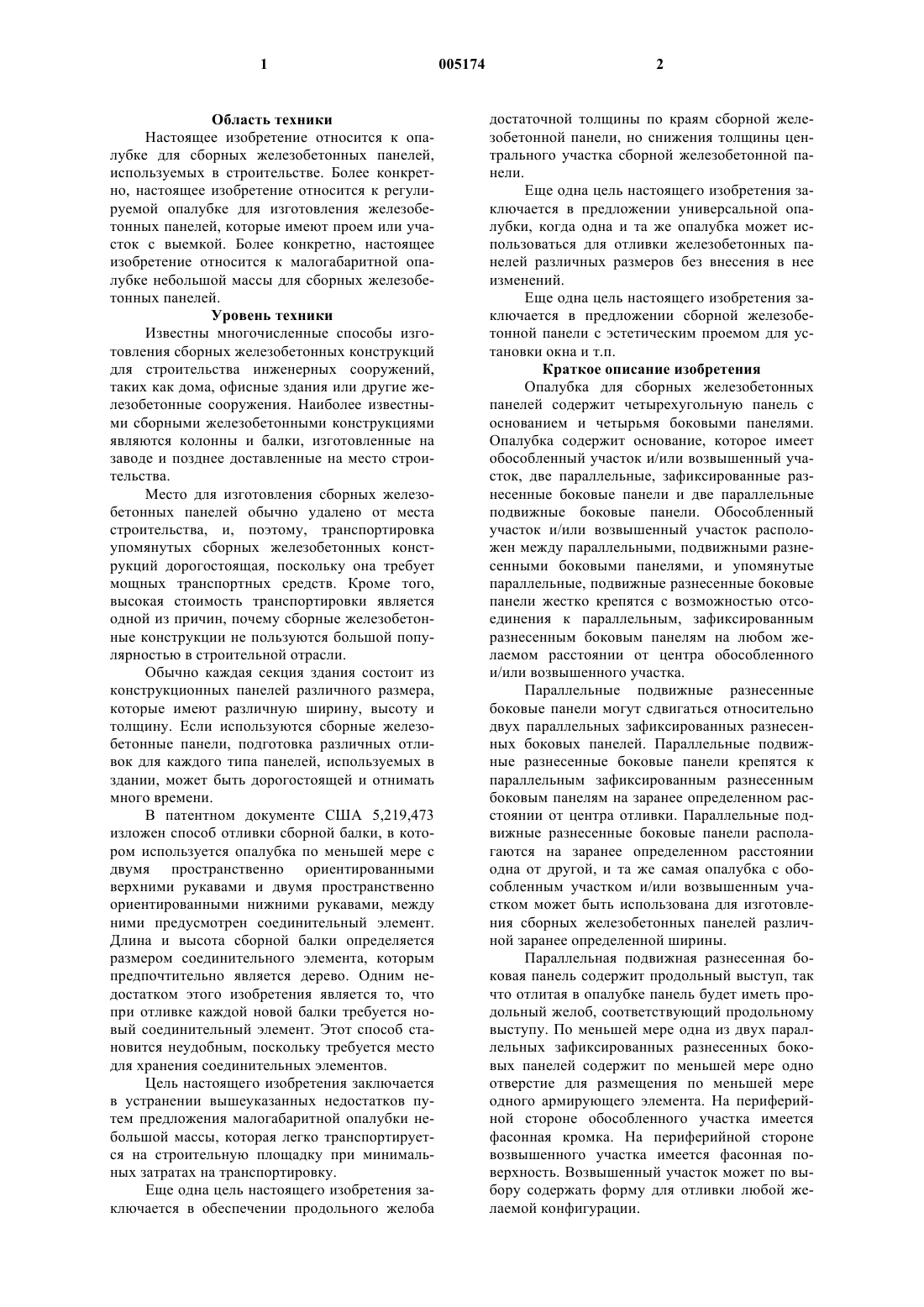

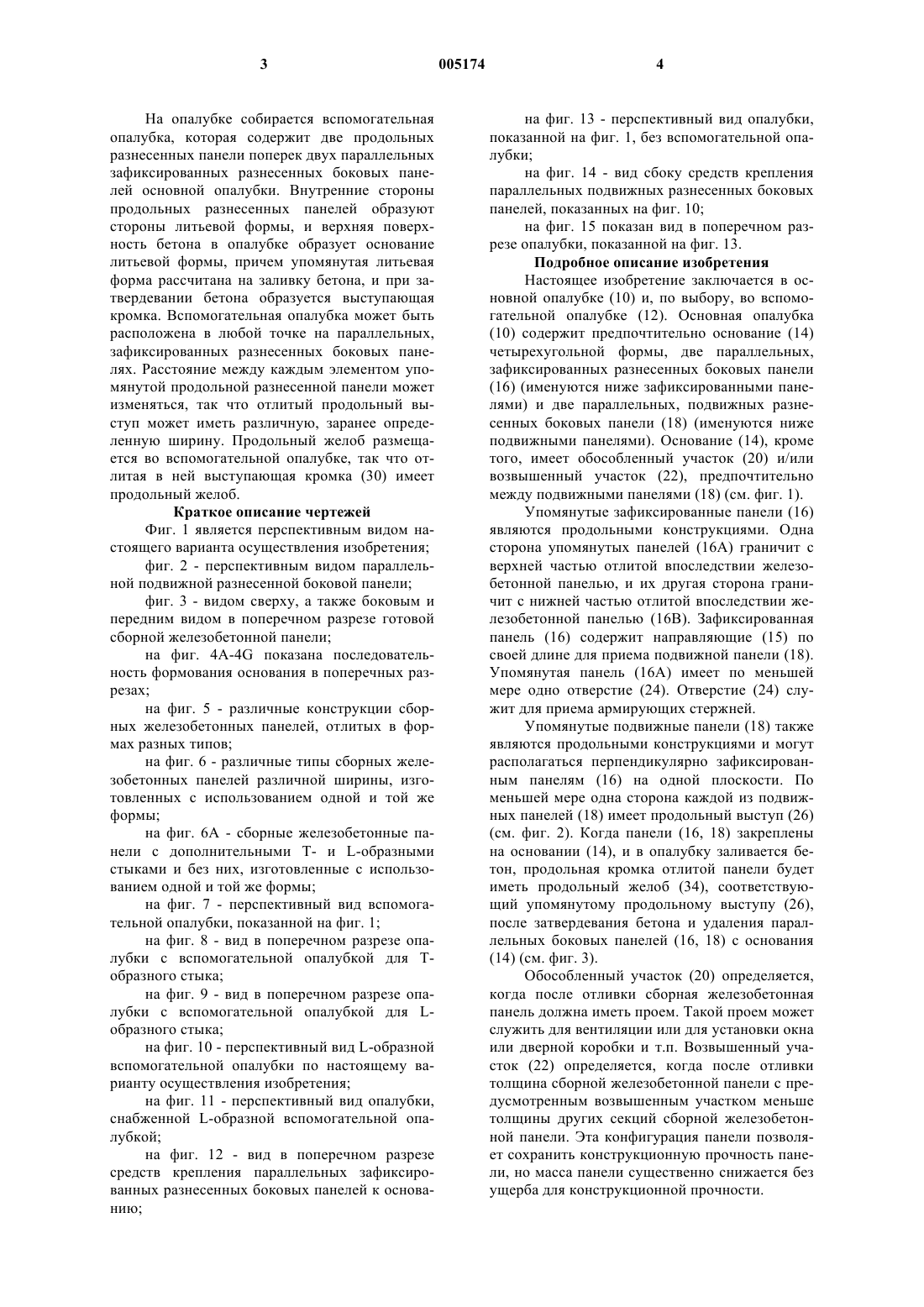

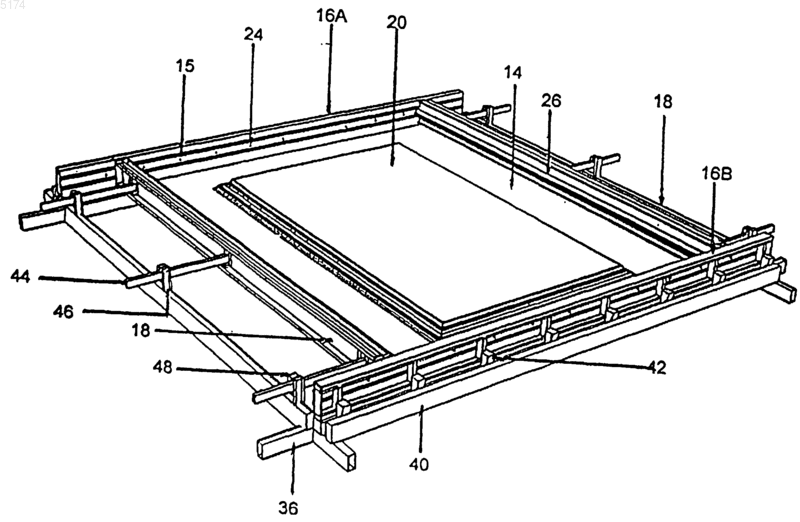

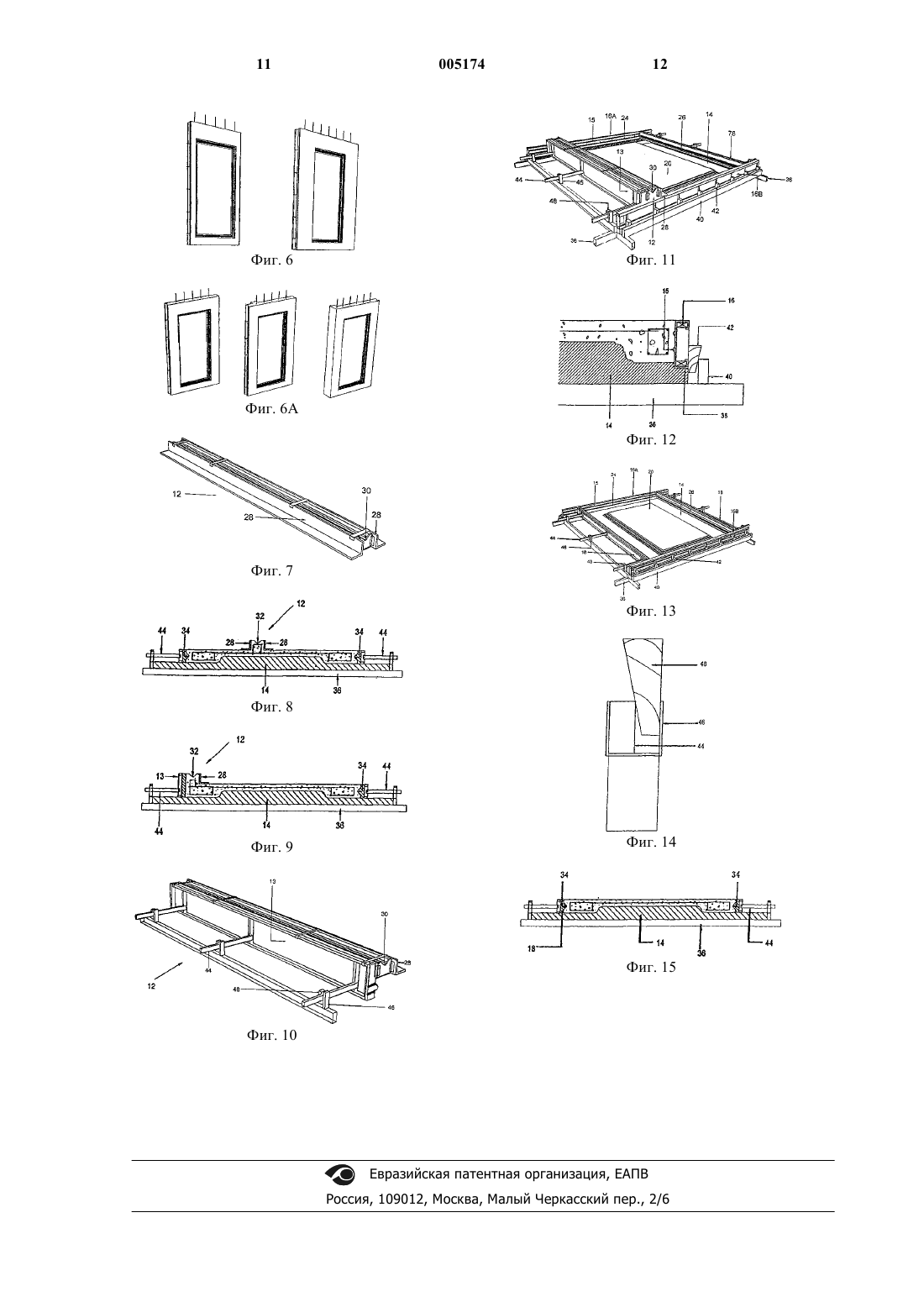

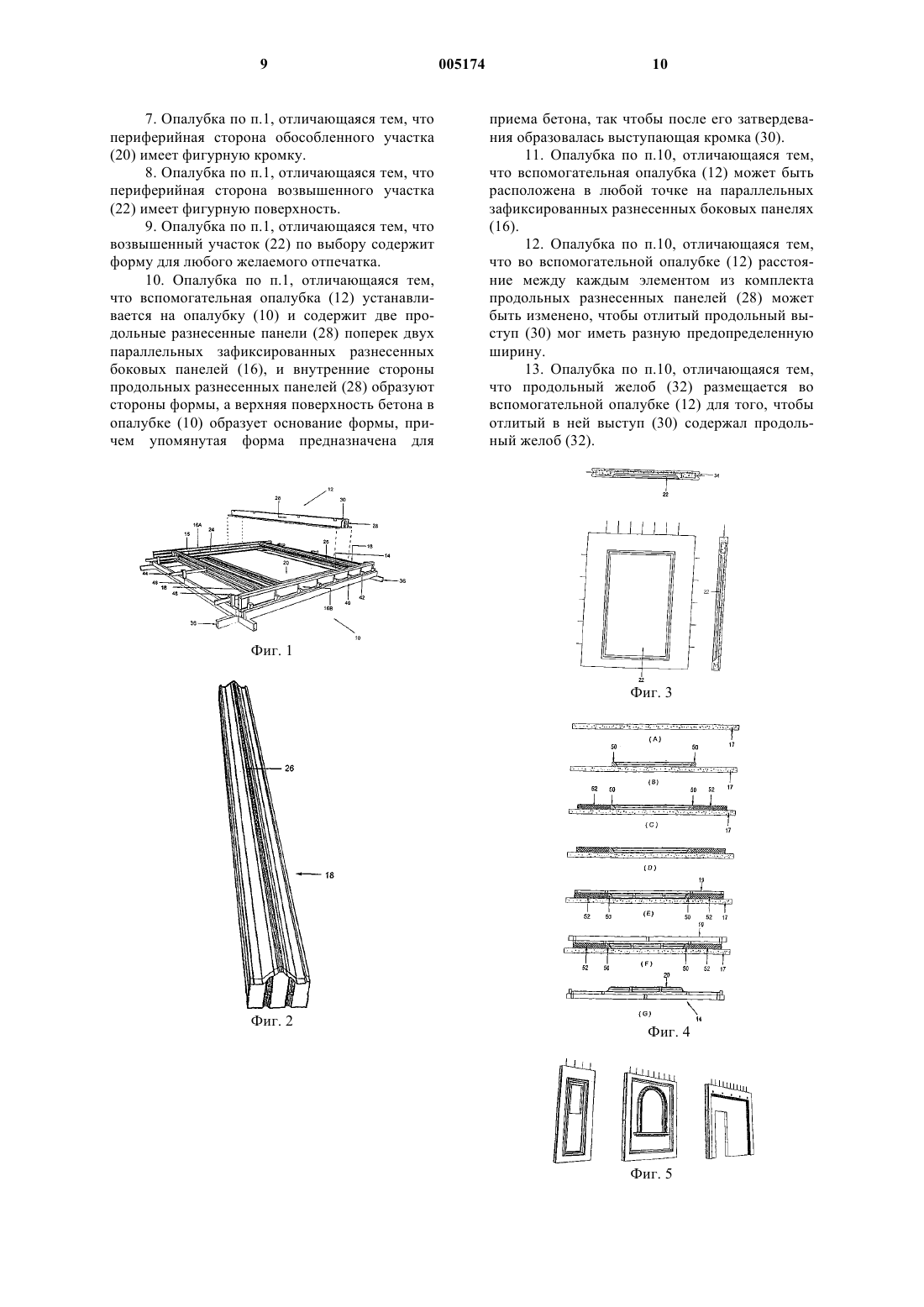

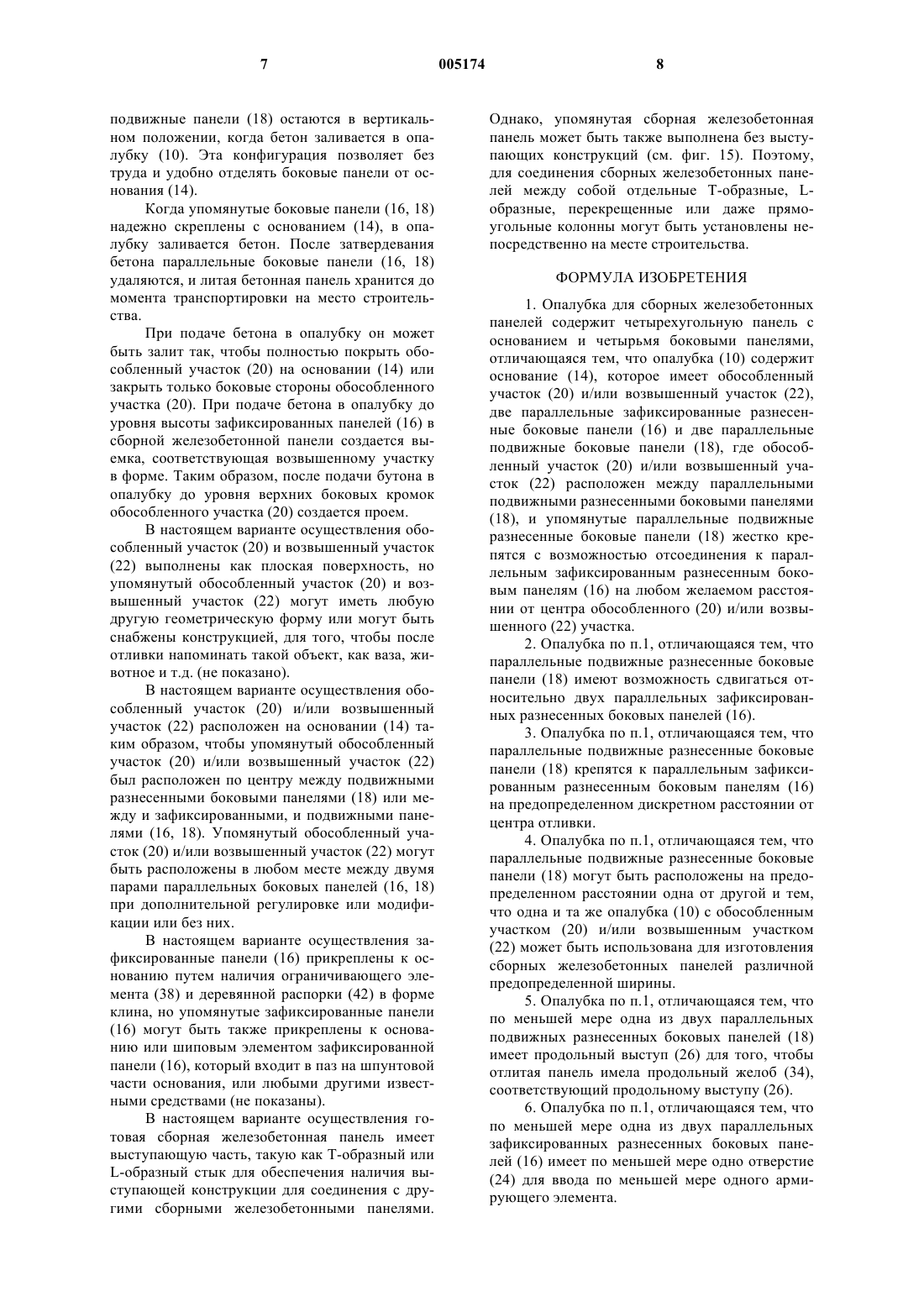

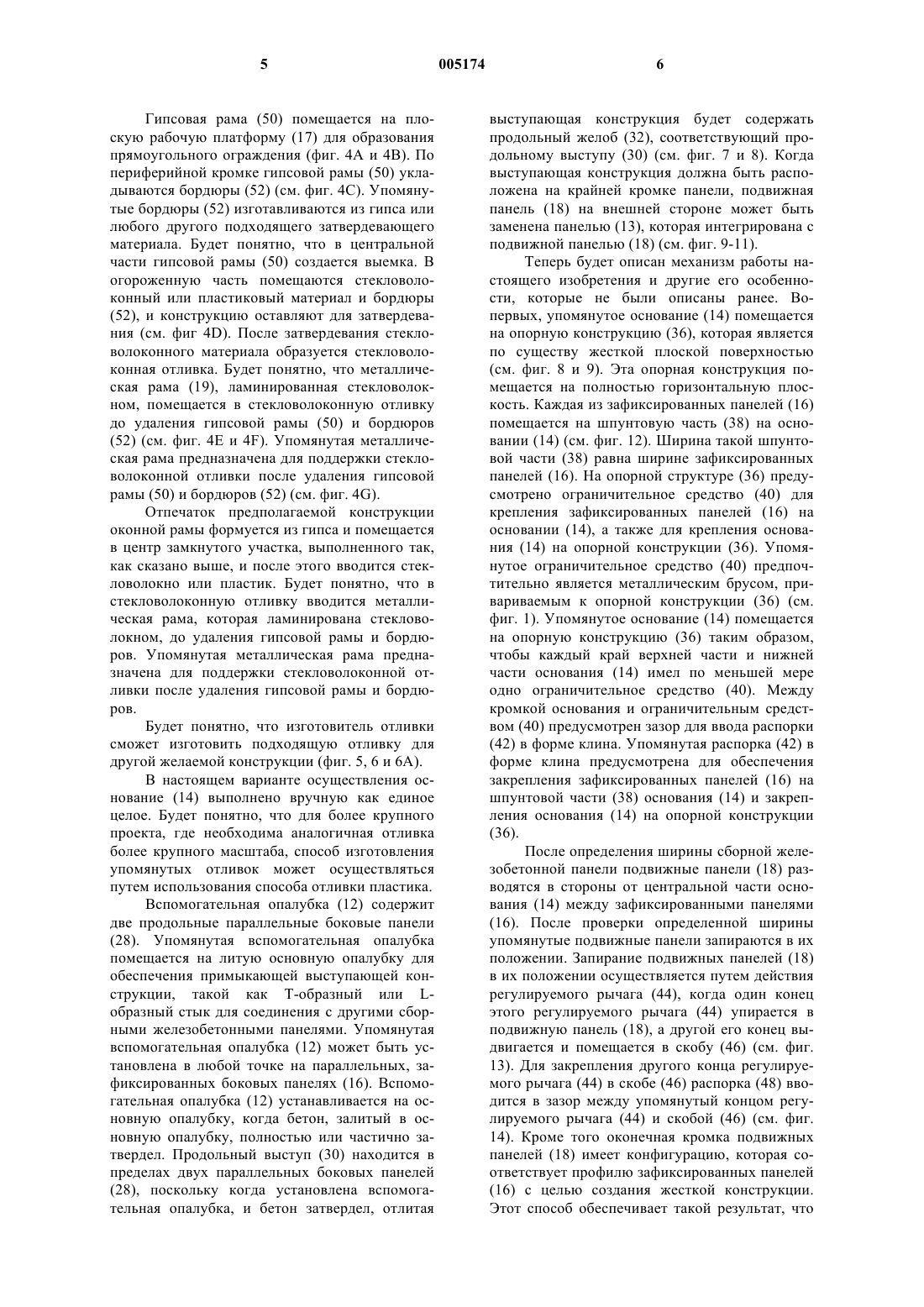

1 Область техники Настоящее изобретение относится к опалубке для сборных железобетонных панелей,используемых в строительстве. Более конкретно, настоящее изобретение относится к регулируемой опалубке для изготовления железобетонных панелей, которые имеют проем или участок с выемкой. Более конкретно, настоящее изобретение относится к малогабаритной опалубке небольшой массы для сборных железобетонных панелей. Уровень техники Известны многочисленные способы изготовления сборных железобетонных конструкций для строительства инженерных сооружений,таких как дома, офисные здания или другие железобетонные сооружения. Наиболее известными сборными железобетонными конструкциями являются колонны и балки, изготовленные на заводе и позднее доставленные на место строительства. Место для изготовления сборных железобетонных панелей обычно удалено от места строительства, и, поэтому, транспортировка упомянутых сборных железобетонных конструкций дорогостоящая, поскольку она требует мощных транспортных средств. Кроме того,высокая стоимость транспортировки является одной из причин, почему сборные железобетонные конструкции не пользуются большой популярностью в строительной отрасли. Обычно каждая секция здания состоит из конструкционных панелей различного размера,которые имеют различную ширину, высоту и толщину. Если используются сборные железобетонные панели, подготовка различных отливок для каждого типа панелей, используемых в здании, может быть дорогостоящей и отнимать много времени. В патентном документе США 5,219,473 изложен способ отливки сборной балки, в котором используется опалубка по меньшей мере с двумя пространственно ориентированными верхними рукавами и двумя пространственно ориентированными нижними рукавами, между ними предусмотрен соединительный элемент. Длина и высота сборной балки определяется размером соединительного элемента, которым предпочтительно является дерево. Одним недостатком этого изобретения является то, что при отливке каждой новой балки требуется новый соединительный элемент. Этот способ становится неудобным, поскольку требуется место для хранения соединительных элементов. Цель настоящего изобретения заключается в устранении вышеуказанных недостатков путем предложения малогабаритной опалубки небольшой массы, которая легко транспортируется на строительную площадку при минимальных затратах на транспортировку. Еще одна цель настоящего изобретения заключается в обеспечении продольного желоба 2 достаточной толщины по краям сборной железобетонной панели, но снижения толщины центрального участка сборной железобетонной панели. Еще одна цель настоящего изобретения заключается в предложении универсальной опалубки, когда одна и та же опалубка может использоваться для отливки железобетонных панелей различных размеров без внесения в нее изменений. Еще одна цель настоящего изобретения заключается в предложении сборной железобетонной панели с эстетическим проемом для установки окна и т.п. Краткое описание изобретения Опалубка для сборных железобетонных панелей содержит четырехугольную панель с основанием и четырьмя боковыми панелями. Опалубка содержит основание, которое имеет обособленный участок и/или возвышенный участок, две параллельные, зафиксированные разнесенные боковые панели и две параллельные подвижные боковые панели. Обособленный участок и/или возвышенный участок расположен между параллельными, подвижными разнесенными боковыми панелями, и упомянутые параллельные, подвижные разнесенные боковые панели жестко крепятся с возможностью отсоединения к параллельным, зафиксированным разнесенным боковым панелям на любом желаемом расстоянии от центра обособленного и/или возвышенного участка. Параллельные подвижные разнесенные боковые панели могут сдвигаться относительно двух параллельных зафиксированных разнесенных боковых панелей. Параллельные подвижные разнесенные боковые панели крепятся к параллельным зафиксированным разнесенным боковым панелям на заранее определенном расстоянии от центра отливки. Параллельные подвижные разнесенные боковые панели располагаются на заранее определенном расстоянии одна от другой, и та же самая опалубка с обособленным участком и/или возвышенным участком может быть использована для изготовления сборных железобетонных панелей различной заранее определенной ширины. Параллельная подвижная разнесенная боковая панель содержит продольный выступ, так что отлитая в опалубке панель будет иметь продольный желоб, соответствующий продольному выступу. По меньшей мере одна из двух параллельных зафиксированных разнесенных боковых панелей содержит по меньшей мере одно отверстие для размещения по меньшей мере одного армирующего элемента. На периферийной стороне обособленного участка имеется фасонная кромка. На периферийной стороне возвышенного участка имеется фасонная поверхность. Возвышенный участок может по выбору содержать форму для отливки любой желаемой конфигурации. 3 На опалубке собирается вспомогательная опалубка, которая содержит две продольных разнесенных панели поперек двух параллельных зафиксированных разнесенных боковых панелей основной опалубки. Внутренние стороны продольных разнесенных панелей образуют стороны литьевой формы, и верхняя поверхность бетона в опалубке образует основание литьевой формы, причем упомянутая литьевая форма рассчитана на заливку бетона, и при затвердевании бетона образуется выступающая кромка. Вспомогательная опалубка может быть расположена в любой точке на параллельных,зафиксированных разнесенных боковых панелях. Расстояние между каждым элементом упомянутой продольной разнесенной панели может изменяться, так что отлитый продольный выступ может иметь различную, заранее определенную ширину. Продольный желоб размещается во вспомогательной опалубке, так что отлитая в ней выступающая кромка (30) имеет продольный желоб. Краткое описание чертежей Фиг. 1 является перспективным видом настоящего варианта осуществления изобретения; фиг. 2 - перспективным видом параллельной подвижной разнесенной боковой панели; фиг. 3 - видом сверху, а также боковым и передним видом в поперечном разрезе готовой сборной железобетонной панели; на фиг. 4 А-4G показана последовательность формования основания в поперечных разрезах; на фиг. 5 - различные конструкции сборных железобетонных панелей, отлитых в формах разных типов; на фиг. 6 - различные типы сборных железобетонных панелей различной ширины, изготовленных с использованием одной и той же формы; на фиг. 6 А - сборные железобетонные панели с дополнительными Т- и L-образными стыками и без них, изготовленные с использованием одной и той же формы; на фиг. 7 - перспективный вид вспомогательной опалубки, показанной на фиг. 1; на фиг. 8 - вид в поперечном разрезе опалубки с вспомогательной опалубкой для Тобразного стыка; на фиг. 9 - вид в поперечном разрезе опалубки с вспомогательной опалубкой для Lобразного стыка; на фиг. 10 - перспективный вид L-образной вспомогательной опалубки по настоящему варианту осуществления изобретения; на фиг. 11 - перспективный вид опалубки,снабженной L-образной вспомогательной опалубкой; на фиг. 12 - вид в поперечном разрезе средств крепления параллельных зафиксированных разнесенных боковых панелей к основанию; 4 на фиг. 13 - перспективный вид опалубки,показанной на фиг. 1, без вспомогательной опалубки; на фиг. 14 - вид сбоку средств крепления параллельных подвижных разнесенных боковых панелей, показанных на фиг. 10; на фиг. 15 показан вид в поперечном разрезе опалубки, показанной на фиг. 13. Подробное описание изобретения Настоящее изобретение заключается в основной опалубке (10) и, по выбору, во вспомогательной опалубке (12). Основная опалубка(10) содержит предпочтительно основание (14) четырехугольной формы, две параллельных,зафиксированных разнесенных боковых панели(16) (именуются ниже зафиксированными панелями) и две параллельных, подвижных разнесенных боковых панели (18) (именуются ниже подвижными панелями). Основание (14), кроме того, имеет обособленный участок (20) и/или возвышенный участок (22), предпочтительно между подвижными панелями (18) (см. фиг. 1). Упомянутые зафиксированные панели (16) являются продольными конструкциями. Одна сторона упомянутых панелей (16 А) граничит с верхней частью отлитой впоследствии железобетонной панелью, и их другая сторона граничит с нижней частью отлитой впоследствии железобетонной панелью (16 В). Зафиксированная панель (16) содержит направляющие (15) по своей длине для приема подвижной панели (18). Упомянутая панель (16 А) имеет по меньшей мере одно отверстие (24). Отверстие (24) служит для приема армирующих стержней. Упомянутые подвижные панели (18) также являются продольными конструкциями и могут располагаться перпендикулярно зафиксированным панелям (16) на одной плоскости. По меньшей мере одна сторона каждой из подвижных панелей (18) имеет продольный выступ (26)(см. фиг. 2). Когда панели (16, 18) закреплены на основании (14), и в опалубку заливается бетон, продольная кромка отлитой панели будет иметь продольный желоб (34), соответствующий упомянутому продольному выступу (26),после затвердевания бетона и удаления параллельных боковых панелей (16, 18) с основания(14) (см. фиг. 3). Обособленный участок (20) определяется,когда после отливки сборная железобетонная панель должна иметь проем. Такой проем может служить для вентиляции или для установки окна или дверной коробки и т.п. Возвышенный участок (22) определяется, когда после отливки толщина сборной железобетонной панели с предусмотренным возвышенным участком меньше толщины других секций сборной железобетонной панели. Эта конфигурация панели позволяет сохранить конструкционную прочность панели, но масса панели существенно снижается без ущерба для конструкционной прочности. 5 Гипсовая рама (50) помещается на плоскую рабочую платформу (17) для образования прямоугольного ограждения (фиг. 4 А и 4 В). По периферийной кромке гипсовой рамы (50) укладываются бордюры (52) (см. фиг. 4 С). Упомянутые бордюры (52) изготавливаются из гипса или любого другого подходящего затвердевающего материала. Будет понятно, что в центральной части гипсовой рамы (50) создается выемка. В огороженную часть помещаются стекловолоконный или пластиковый материал и бордюры(52), и конструкцию оставляют для затвердевания (см. фиг 4D). После затвердевания стекловолоконного материала образуется стекловолоконная отливка. Будет понятно, что металлическая рама (19), ламинированная стекловолокном, помещается в стекловолоконную отливку до удаления гипсовой рамы (50) и бордюров(52) (см. фиг. 4 Е и 4F). Упомянутая металлическая рама предназначена для поддержки стекловолоконной отливки после удаления гипсовой рамы (50) и бордюров (52) (см. фиг. 4G). Отпечаток предполагаемой конструкции оконной рамы формуется из гипса и помещается в центр замкнутого участка, выполненного так,как сказано выше, и после этого вводится стекловолокно или пластик. Будет понятно, что в стекловолоконную отливку вводится металлическая рама, которая ламинирована стекловолокном, до удаления гипсовой рамы и бордюров. Упомянутая металлическая рама предназначена для поддержки стекловолоконной отливки после удаления гипсовой рамы и бордюров. Будет понятно, что изготовитель отливки сможет изготовить подходящую отливку для другой желаемой конструкции (фиг. 5, 6 и 6 А). В настоящем варианте осуществления основание (14) выполнено вручную как единое целое. Будет понятно, что для более крупного проекта, где необходима аналогичная отливка более крупного масштаба, способ изготовления упомянутых отливок может осуществляться путем использования способа отливки пластика. Вспомогательная опалубка (12) содержит две продольные параллельные боковые панели(28). Упомянутая вспомогательная опалубка помещается на литую основную опалубку для обеспечения примыкающей выступающей конструкции, такой как Т-образный или Lобразный стык для соединения с другими сборными железобетонными панелями. Упомянутая вспомогательная опалубка (12) может быть установлена в любой точке на параллельных, зафиксированных боковых панелях (16). Вспомогательная опалубка (12) устанавливается на основную опалубку, когда бетон, залитый в основную опалубку, полностью или частично затвердел. Продольный выступ (30) находится в пределах двух параллельных боковых панелей(28), поскольку когда установлена вспомогательная опалубка, и бетон затвердел, отлитая 6 выступающая конструкция будет содержать продольный желоб (32), соответствующий продольному выступу (30) (см. фиг. 7 и 8). Когда выступающая конструкция должна быть расположена на крайней кромке панели, подвижная панель (18) на внешней стороне может быть заменена панелью (13), которая интегрирована с подвижной панелью (18) (см. фиг. 9-11). Теперь будет описан механизм работы настоящего изобретения и другие его особенности, которые не были описаны ранее. Вопервых, упомянутое основание (14) помещается на опорную конструкцию (36), которая является по существу жесткой плоской поверхностью(см. фиг. 8 и 9). Эта опорная конструкция помещается на полностью горизонтальную плоскость. Каждая из зафиксированных панелей (16) помещается на шпунтовую часть (38) на основании (14) (см. фиг. 12). Ширина такой шпунтовой части (38) равна ширине зафиксированных панелей (16). На опорной структуре (36) предусмотрено ограничительное средство (40) для крепления зафиксированных панелей (16) на основании (14), а также для крепления основания (14) на опорной конструкции (36). Упомянутое ограничительное средство (40) предпочтительно является металлическим брусом, привариваемым к опорной конструкции (36) (см. фиг. 1). Упомянутое основание (14) помещается на опорную конструкцию (36) таким образом,чтобы каждый край верхней части и нижней части основания (14) имел по меньшей мере одно ограничительное средство (40). Между кромкой основания и ограничительным средством (40) предусмотрен зазор для ввода распорки(42) в форме клина. Упомянутая распорка (42) в форме клина предусмотрена для обеспечения закрепления зафиксированных панелей (16) на шпунтовой части (38) основания (14) и закрепления основания (14) на опорной конструкции(36). После определения ширины сборной железобетонной панели подвижные панели (18) разводятся в стороны от центральной части основания (14) между зафиксированными панелями(16). После проверки определенной ширины упомянутые подвижные панели запираются в их положении. Запирание подвижных панелей (18) в их положении осуществляется путем действия регулируемого рычага (44), когда один конец этого регулируемого рычага (44) упирается в подвижную панель (18), а другой его конец выдвигается и помещается в скобу (46) (см. фиг. 13). Для закрепления другого конца регулируемого рычага (44) в скобе (46) распорка (48) вводится в зазор между упомянутый концом регулируемого рычага (44) и скобой (46) (см. фиг. 14). Кроме того оконечная кромка подвижных панелей (18) имеет конфигурацию, которая соответствует профилю зафиксированных панелей(16) с целью создания жесткой конструкции. Этот способ обеспечивает такой результат, что 7 подвижные панели (18) остаются в вертикальном положении, когда бетон заливается в опалубку (10). Эта конфигурация позволяет без труда и удобно отделять боковые панели от основания (14). Когда упомянутые боковые панели (16, 18) надежно скреплены с основанием (14), в опалубку заливается бетон. После затвердевания бетона параллельные боковые панели (16, 18) удаляются, и литая бетонная панель хранится до момента транспортировки на место строительства. При подаче бетона в опалубку он может быть залит так, чтобы полностью покрыть обособленный участок (20) на основании (14) или закрыть только боковые стороны обособленного участка (20). При подаче бетона в опалубку до уровня высоты зафиксированных панелей (16) в сборной железобетонной панели создается выемка, соответствующая возвышенному участку в форме. Таким образом, после подачи бутона в опалубку до уровня верхних боковых кромок обособленного участка (20) создается проем. В настоящем варианте осуществления обособленный участок (20) и возвышенный участок(22) выполнены как плоская поверхность, но упомянутый обособленный участок (20) и возвышенный участок (22) могут иметь любую другую геометрическую форму или могут быть снабжены конструкцией, для того, чтобы после отливки напоминать такой объект, как ваза, животное и т.д. (не показано). В настоящем варианте осуществления обособленный участок (20) и/или возвышенный участок (22) расположен на основании (14) таким образом, чтобы упомянутый обособленный участок (20) и/или возвышенный участок (22) был расположен по центру между подвижными разнесенными боковыми панелями (18) или между и зафиксированными, и подвижными панелями (16, 18). Упомянутый обособленный участок (20) и/или возвышенный участок (22) могут быть расположены в любом месте между двумя парами параллельных боковых панелей (16, 18) при дополнительной регулировке или модификации или без них. В настоящем варианте осуществления зафиксированные панели (16) прикреплены к основанию путем наличия ограничивающего элемента (38) и деревянной распорки (42) в форме клина, но упомянутые зафиксированные панели(16) могут быть также прикреплены к основанию или шиповым элементом зафиксированной панели (16), который входит в паз на шпунтовой части основания, или любыми другими известными средствами (не показаны). В настоящем варианте осуществления готовая сборная железобетонная панель имеет выступающую часть, такую как Т-образный илиL-образный стык для обеспечения наличия выступающей конструкции для соединения с другими сборными железобетонными панелями. 8 Однако, упомянутая сборная железобетонная панель может быть также выполнена без выступающих конструкций (см. фиг. 15). Поэтому,для соединения сборных железобетонных панелей между собой отдельные Т-образные, Lобразные, перекрещенные или даже прямоугольные колонны могут быть установлены непосредственно на месте строительства. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Опалубка для сборных железобетонных панелей содержит четырехугольную панель с основанием и четырьмя боковыми панелями,отличающаяся тем, что опалубка (10) содержит основание (14), которое имеет обособленный участок (20) и/или возвышенный участок (22),две параллельные зафиксированные разнесенные боковые панели (16) и две параллельные подвижные боковые панели (18), где обособленный участок (20) и/или возвышенный участок (22) расположен между параллельными подвижными разнесенными боковыми панелями(18), и упомянутые параллельные подвижные разнесенные боковые панели (18) жестко крепятся с возможностью отсоединения к параллельным зафиксированным разнесенным боковым панелям (16) на любом желаемом расстоянии от центра обособленного (20) и/или возвышенного (22) участка. 2. Опалубка по п.1, отличающаяся тем, что параллельные подвижные разнесенные боковые панели (18) имеют возможность сдвигаться относительно двух параллельных зафиксированных разнесенных боковых панелей (16). 3. Опалубка по п.1, отличающаяся тем, что параллельные подвижные разнесенные боковые панели (18) крепятся к параллельным зафиксированным разнесенным боковым панелям (16) на предопределенном дискретном расстоянии от центра отливки. 4. Опалубка по п.1, отличающаяся тем, что параллельные подвижные разнесенные боковые панели (18) могут быть расположены на предопределенном расстоянии одна от другой и тем,что одна и та же опалубка (10) с обособленным участком (20) и/или возвышенным участком(22) может быть использована для изготовления сборных железобетонных панелей различной предопределенной ширины. 5. Опалубка по п.1, отличающаяся тем, что по меньшей мере одна из двух параллельных подвижных разнесенных боковых панелей (18) имеет продольный выступ (26) для того, чтобы отлитая панель имела продольный желоб (34),соответствующий продольному выступу (26). 6. Опалубка по п.1, отличающаяся тем, что по меньшей мере одна из двух параллельных зафиксированных разнесенных боковых панелей (16) имеет по меньшей мере одно отверстие(24) для ввода по меньшей мере одного армирующего элемента. 9 7. Опалубка по п.1, отличающаяся тем, что периферийная сторона обособленного участка(20) имеет фигурную кромку. 8. Опалубка по п.1, отличающаяся тем, что периферийная сторона возвышенного участка(22) имеет фигурную поверхность. 9. Опалубка по п.1, отличающаяся тем, что возвышенный участок (22) по выбору содержит форму для любого желаемого отпечатка. 10. Опалубка по п.1, отличающаяся тем,что вспомогательная опалубка (12) устанавливается на опалубку (10) и содержит две продольные разнесенные панели (28) поперек двух параллельных зафиксированных разнесенных боковых панелей (16), и внутренние стороны продольных разнесенных панелей (28) образуют стороны формы, а верхняя поверхность бетона в опалубке (10) образует основание формы, причем упомянутая форма предназначена для 10 приема бетона, так чтобы после его затвердевания образовалась выступающая кромка (30). 11. Опалубка по п.10, отличающаяся тем,что вспомогательная опалубка (12) может быть расположена в любой точке на параллельных зафиксированных разнесенных боковых панелях(16). 12. Опалубка по п.10, отличающаяся тем,что во вспомогательной опалубке (12) расстояние между каждым элементом из комплекта продольных разнесенных панелей (28) может быть изменено, чтобы отлитый продольный выступ (30) мог иметь разную предопределенную ширину. 13. Опалубка по п.10, отличающаяся тем,что продольный желоб (32) размещается во вспомогательной опалубке (12) для того, чтобы отлитый в ней выступ (30) содержал продольный желоб (32).
