Подвижное перекрывающее устройство, в частности, для плавательных бассейнов

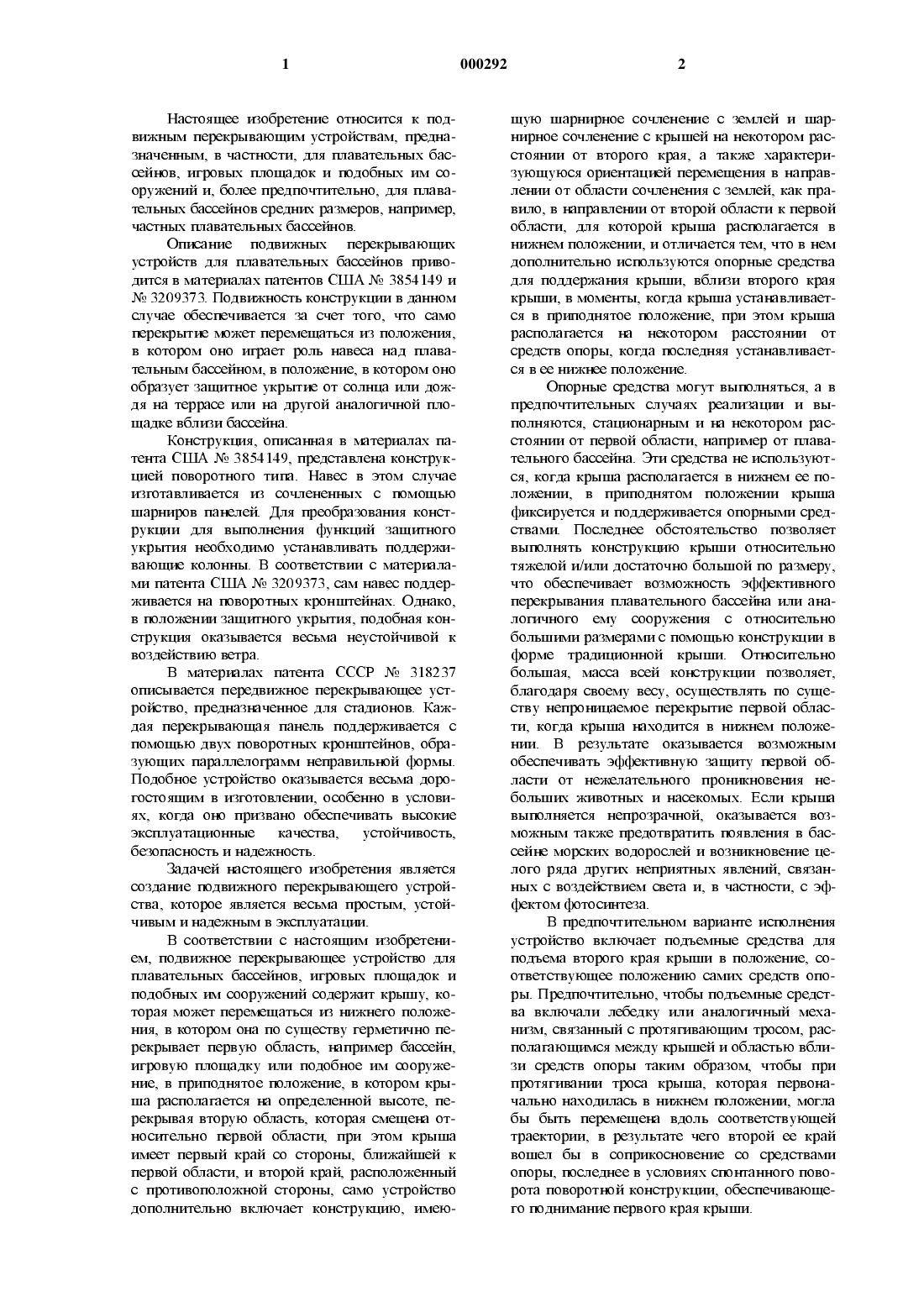

Настоящее изобретение относится к подвижным перекрывающим устройствам, преднаЗНЗЧСННЫМ, В ЧЗСТНОСТИ, ДЛЯ ПЛЗВЗТСЛЬНЫХ бассейнов, игровых площадок И подобных им сооружений и, более предпочтительно, для плавательных бассейнов средних размеров, например,ЧЗСТНЫХ ПЛЗВЗТСЛЬНЫХ бассейнов.Описание подвижных перекрывающих устройств для плавательных бассейнов приводится в материалах патентов США Мг 3854149 и Мг 3209373. Подвижность конструкции в данном случае обеспечивается за счет того, что само перекрытие может перемещаться из положения,в котором оно итрает роль навеса над плавательным бассейном, в положение, в котором оно образует защитное укрытие от солнца или дождя на террасе или на другой аналогичной площадке вблизи бассейша.Конструкция, описанная в материалах патента СЦТА Мг 3854149, представлена конструкцией поворотного типа. Навес в этом случае изготавливается из сочлененных с помощью шарниров панелей. Для преобразования конструкции для выполнения функций защитного укрытия необходимо устанавливать поддерживающие колонны. В соответствии с материалами патента США Мг 3209373, сам навес поддерживается на поворотных кронштейнах. Однако,в положении защитного укрытия, подобная конструкция оказывается весьма неустойчивой к воздействию ветра.В материалах патента СССР Мг 318237 описывается передвижное перекрывающее устройство, предназначенное для стадионов. Каждая перекрывающая панель поддерживается с помощью двух поворотных кронштейнов, образующих параллелограмм неправильной формы. Подобное устройство оказывается весьма дорогостоящим в изготовлении, особенно в условиях, когда оно призвано обеспечивать высокие эксплуатационные качества, устойчивость,безопасность и надежность.Задачей настоящего изобретения является создание подвижного перекрывающего устройства, которое является весьма простым, устойЧИВЫМ И НЗДСЯШЫМ В ЗКСПЛУЗТЗЦРШ.В соответствии с настоящим изобретением, подвижное перекрывающее устройство для плавательных бассейнов, шровых площадок и подобных им сооружений содержит крышу, которая может перемещаться из нижнего положения, в котором она по существу герметично перекрывает первую область, например бассейн,игровую площадку или подобное им сооружение, в приподнятое положение, в котором крыша располагается на определенной высоте, перекрывая вторую область, которая смещена относительно первой области, при этом крыша имеет первый край со стороны, ближайшей к первой области, и второй край, расположенный с противоположной стороны, само устройство дополнительно включает конструкцию, имею 000292щую шарнирное сочленение с землей и шарнирное сочленение с крышей на некотором расстоянии от второго края, а также характеризующуюся ориентацией перемещения в направлении от области сочленения с землей, как правило, в направлении от второй области к первой области, для которой крыша располагается в НИЯСНСМ ПОЛОЖСНИИ, И ОТЛИЧЗСТСЯ ТСМ, ЧТО В НСМ дополнительно используются опорные средства для поддержания крыши, вблизи второго края КрЫШИ, В МОМСНТЫ, когда крыша УСТЗНЗВЛИВЗСТся в приподнятое положение, при этом крыша располагается на некотором расстоянии от средств опоры, когда последняя устанавливается в ее нижнее положение.Опорные средства могут выполняться, а в ПрСДПОЧТИТСЛЬНЫХ СЛУЧЗЯХ реализации И ВЫполняются, стационарным и на некотором расстоянии от первой области, например от плавательного бассейна. Эти средства не используются, когда крыша располагается в нижнем ее поЛОЖСНИИ, В ПрИПОДНЯТОМ ПОЛОЖСНИИ крыша фиксируется и поддерживается опорными средствами. Последнее обстоятельство позволяет ВЫПОЛНЯТЬ КОНСТРУКЦШО КрЫШИ ОТНОСИТСЛЬНО тяжелой и/или достаточно большой по размеру,что обеспечивает возможность эффективного перекрывания плавательного бассейна или аналогичного ему сооружения с относительно большими размерами с помощью консгрукцтш в форме традиционной крыши. Относительно большая, масса всей конструкции позволяет,благодаря своему весу, осуществлять по существу непронрщаемое перекрытие первой обласТИ, когда крыша НЗХОДИТСЯ В НИЯСНСМ ПОЛОЖСнии. В результате оказывается возможным обеспечивать эффективную защиту первой области от нежелательного проникновения небОЛЬШИХ ЖИВОТНЫХ И НЗССКОМЫХ. ЕСЛИ КрЫЦЩ выполняется непрозрачной, оказывается возМОЖНЫМ ТЗКЖС предотвратить ПОЯВЛСНИЯ В бассейне морских водорослей и возникновение целого ряда других неприятных явлений, связанных с воздействием света и, в частности, с эффектом фотосинтеза.В ПрСДПОЧТИГСЛЬНОМ варианте ИСПОЛНСНИЯ устройство включает подъемные средства для подъема второго края крыши в положение, соответствующее положению самих средств опоры. Предпочтительно, чтобы подъемные средства включали лебедку или аналогичный механизм, связанный с протягивающим тросом, располагающимся между крышей и областью вблизи средств опоры таким образом, чтобы при протягиваъши троса крыша, которая первоначально находилась в нижнем положении, могла бы быть перемещена вдоль соответствующей траектории, в результате чего второй ее край вошел бы в соприкосновение со средствами опоры, последнее в условиях спонтанного поворота поворотной конструкции, обеспечивающего поднимание первого края крыши.Таким образом, для обеспечеъшя перемеЩСНИЯ КРЫШИ ИЗ НШКНСГО ПОЛОЖСНИЯ В ПрИПОДнятое положение достаточно обеспечить возМОЭКНОСТЬ управления ПОДЪСМНЫМИ средствами.Другие свойства, признаки и претимущества настоящего изобретения станут более очевидными из нижеследующего подробного описания примеров реализации, не ограничивающих, однако, объем заявленного изобретения.На чертежах изображено следующее:на фиг.1 и 2 приведены пространственные схематичные виды, иллюстрирующие устройство в соответствии с настоящим изобретением,включающее крышу, установленную в приподНЯТОМ И В НИЪКНСМ ПОЛОЖСНИИ СООТВСТСТВСННО;на фиг. 3, 4 и 5 схематично приведены виДЬ 1 устройства по фиг. 1 и 2 в сечении (соответСТВСННО В НИЪКНСМ ПОЛОЖСНИИ, В ПРОМСЪКУТОЧНОМ положении в процессе работы и в приподнятом положении);на фиг. 6 - пространственный вид опорных средств;на фиг. 7 -вид сбоку, в вертикальном разрезе, опорного средства, когда крыша установлена в приподнятое положение.В примере, проиллюстрированном на фиг. 1-5, подвижное перекрывающее устройство 1 состоит из крыши 2, которая может перемещаться между нижъшм положением (см.2 и 3), в которой образует закрытый навес над первой областью, в рамках данного примера представленной прямоугольным плавательным бассейном 3, и приподнятым положением (см. фиг. 1 и 5), в котором образует защитное укрытие от солнца и от осадков во второй области, например, на террасе 4, располагающейся рядом с продольным краем 6 плавательного бассейна 3.В показанном примере крыша 2 шиеет форму традиционной крыши с двумя непрозрачными панелями 7, скрепленными по краям с вертикальными треугольными стенками 8.Крыша изготавливается из непрозрачного материала и включает прямоугольную нижнюю периферийную кромку 9, выполненную с возможностью обеспечения надежного перекрЬ 1 вания всей периферии 11 прямоугольного плавательного бассейна 3. Периферия 11 включает уже упоминавшийся выше край 6. При необходимости по кромке 9 крыши 2 может быть расположена изолирующая прокладка для обеспечения плотного контакта с периферией 11 плавательного бассейна 3, когда крыша 2 пребЬ 1 вает в нижнем положении. Оказывается желательным также, чтобы нижняя кромка 9 была достаточно широкой для надежного перекрывания периферии 11 плавательного бассейна 3 и, приспособлена для контакта с бетонным или плиТОЧНЪ 1 М ПОКрЫТИСМ, КОТОрОС МОЖСТ бЫТЬ ВЫПОЛнено по периферии вокруг плавательного бассейна 3.Предпочтительно так же, как это показано в проиллюстрированном примере, чтобы при 000292поднятое положение и нижнее положение крЬ 1 ши 2 бьши бы ориентированы относительно друг друга параллельно; желательно также, например, в случае использования крыши, состоящей из одной панели, чтобы в нижнем положении крыша располагалась горизонтально, а в приподнятом положении наклонно.Устройство включает щарнирную конструкцию, в рамках данного пршиера образованную двумя параллельно ориентированными поворотными стойками 12, состоящими из первого шарнирного сочленения 13 с краем 6 плавательного бассейна 3 и второго шарнирного сочленения 14 с крышей 2. Сочленения 13 и 14 имеют оси, ориентированные параллельно краю 6 плавательного бассейна. По отношению к вертикальной плоскости Р (см. фиг. 3), параллельной осям шарнирных сочленений 13 и 14 и проходящей через центр тяжести С крыши 2, ось сочленения 14 располагается с возможностью смещения в направлении первого края 16 крыши 2. Первый край 16 крыши 2 перемещается над плавательным бассейном 3, когда крыша 2 перемещается из одного положения в другое,например, из нижнего положения в приподнятое положение или наоборот. В результате, и как следует из вышесказанного, масса крыши 2 будет способствовать повороту крыши вокруг шарнирного сочленения 14 в направлении террасы 4.Когда крыша 2 перемещается из нижнего положения в приподнятое положение, стойки 12 перемещаются из горизонтального положения(над плавательным бассейном 3), как показано на фиг. 3, в вертикальное положение, как показано на фиг.5, в котором стойки 12 обеспечивают опору для крыши, в области ее первого края 16.Упругие средства или пружины 15, которые, например, могут быть пневматическими,располагаются между стойками 12 и землей и способствуют переводу стоек 12 в горизонтальное положение.В приведенном выше примере плоскость О(см. фиг. 5), проходящая через оси сочленения 13 и 14, оказывается наклоненной в направлении террасы 4, когда крыша 2 находится в приподнятом положении. С помощью подобной конструкции крыша 2 может, пребывая в нижнем положении, перекрывать плавательный бассейн, имеющий ширину, например, 5 метров, и при этом не будет происходить перемещение крыши 2 на слишком большую высоту при переходе ее в приподнятое положение. Из фиг. 3 несложно видеть, что, вследствие некоторого наклона плоскости О, стойки 12 не должны выполняться проходящими вдоль всей ширины плавательного бассейна 3 (когда крыша 2 располагается в нижнем положении). Более того, в показанном выше примере наклонное положение плоскости (2 может оказаться еще более ВЫГОДНЫМ В УСЛОВИЯХ НЗЛИЧИЯ наклона ПЗНСЛИкрыши, обращенной к плавательному бассейну 3, поскольку наклон плоскости (2 позволяет располагать несколько выше ось сочленения 14. Расстояние между осями 13 и 14 в этом случае увеличивается при неизменном расстоянии между периферийной нижней кромкой 9 крыши 2 и террасой 4, когда крыша 2 располагается в ПрИПОДНЯТОМ ПОЛОЖСНИИ.При прямых стойках 12, расположенных с наклоном, когда крыша 2 находится в прт/Шоднятом положении, можно было бы обеспечивать наклон плоскости О. Однако в приведенном выше примере было найдено предпочтительным задавать поворотным стойкам 12 изогнутую конфигурацию, при этом нижняя часть стоек 12 ВЫПОЛНЯЛЗСЬ ПрИНЦИГЦ/[ЗЛЬНО вертикальной, а верхняя часть стоек 17 выполнялась наклонной в направлении второй области 4 таким образом,с наклоном, соответствующим наклону панели 7 крыши 2, когда последняя пребывает в приподнятом положении. Таким образом, крыша 2 в ее приподнятом положении практически соединяется встык, т.е. ложится на верхнюю часть 17 стоек 12. Это увеличивает прочность конструкции. Кроме того, вертикальное положение видимой части стоек 12 более предпочтительно и с эстетической точки зрения.Устройство, в соответствии с настоящим изобретением, кроме того, включает опорное средство 18 для поддержания крыши 2 в приподнятом положении. При этом поддержка крыши обеспечивается в области второго края 19, расположенного противоположным образом по отношению к первому краю 16. Второй край 19 является краем крыши, который перемещается над террасой 4, когда крыша 2 перемещается из одного положения в другое, т.е. из нижнего положения в приподнятое положение и наоборот. Средство 18 включает стационарную стойку 21, которая закрепляется на земле у того края второй области 4 (террасы), который наиболее удален от первой области (плавательного бассейна) 3. На фиг. 1 и 5 видно, как крыша 2 поддерживается, в области второго края 19, с помощью стойки 21, когда крыша располагается в приподнятом положении. Когда крыша 2 располагается в нижнем положении, ее основная часть и, в частности второй край 19, располагается на некотором расстоянии от стойки 21.Подвижное перекрывающее устройство также включает средства для перемещения края 19 в направлении стойки 21 и для подъема второго края 19 до, по существу, верхнего конца стойки 21 при переводе крыши из нижнего (см. фиг. 2 и 3 ) в приподнятое положение (см. фиг. 1 и 5).Подъемные средства включают лебедку 22(см. фиг. 3-5), которой можно управлять вручную или с помощью двигателя, при этом ручной метод управления более предпочтителен, как более простой и надежный.На лебедке 22 имеется катушка с намотанным на ней одним концом тросом 23, который доходит до края 19, перемещаемого к стойке 21,при переводе крыши в приподнятое положение. Между лебедкой 22 и краем 19 крыши 2 трос 23 проходит через возвратный шкив 24, расположенный на верхнем конце стойки 21, и далее через салазки 26, установленные таким образом,чтобы они могли свободно перемещаться вдоль стойки 21, которая играет своего рода роль рельса для этих салазок (см. фиг. 6). Салазки 26 и кронштейн 27, закрепленный на краю крыши 2, имеют по одному вспомогательному шкиву,28 и 29 соответственно, с помощью которых трос 23 несколько раз пропускается взад и вперед между салазками 26 и кронштейном 27. Наиболее удаленный от лебедки 22 конец 31 троса закреплен на салазках 26, как показано на фиг. 6.Верхний конец стойки 21, кроме того,снабжен устройством автоматической фиксации 32, аналогичным тем, которые закрепляются на задней раме грузовых автомобилей, а кронштейн 27 имеет фиксирующее кольцо 33, полностью совместимое с устройством автоматической фиксации 32. Размыкающее управляющее приспособление 34 выполнено выступающим из устройства автоматической фиксации 32 так,чтобы обеспечить удобный доступ к нему пользователя, и может находиться, например, на высоте 1,5 метра на стойке 21.На полу террасы 4 (на земле) также выполняется канавка 36, проходящая между основанием стойки 21 и краем 6 плавательного бассейна 3. Канавка 36 располагается в той же самой вертикальной плоскости, в которой располагается кронштейн 27, когда крыша переводитСЯ ИЗ ПрИПОДНЯТОГО ПОЛОЖСНИЯ В НШКНСС ПОЛОжение или наоборот.Далее описывается принцип действия перекрывающего устройства, конструкция которого бьша показана выше.Когда крыша 2 находится в нижнем положении (см. фиг. 2 и 3), стойки 12 пребывают в ГОрИЗОНТЗЛЬНОМ ПОЛОЖСНИИ над ПЛЗВЗТСЛЬНЫМ бассейном 3. Салазки 26 с одной стороны и крошлтейн 27 с другой стороны, с соответствующими шкивами 28 и 29, располагаются внутри канавки 36 в области поверхности (земли) террасы 4; также в канавке располагается и участок троса, проходящий между салазками 26 и кронштейном 27.Для перемещения крыши 2 в приподнятое положение достаточно привести в действие лебедку 22 и обеспечить протягивание троса 23. При этом второй край 19 крыши 2 перемещается в направлении стойки 21, что заставляет стойки 12 поворачиваться в вертикальное положение относительно их шарнирных сочленений 13, как показано на фиг. 4. При этом происходит сжатие пружин 15. В процессе подъема крыши 2 салазки 26 в свою очередь проходят определен ное расстояние вдоль стойки 21, так что в конце КОНЦОВ ОНИ УСТЗНЗВЛИВЗЪОТСЯ В так НЗЗЫВЗСМОС равновесное положение, при котором происхоДИТ ВЬФЗВНИВЗНИС различных УСИЛИЙ, а ТОЧНСС вертикальных СОСТЗВЛШОЩИХ ЭТИХ УСИЛИЙ, ВОЗдействующих на салазки.Когда трос 23 наматывается на катушку в достаточной степени так, что его длина между шкивами 28 и 29 мштимальна, Шкивы 29 на крыше 2, оказываются расположенными по существу под шкивами 28, закрепленными на салазках 26, которые фактически находятся на верхнем конце стойки 21. В конце перемещений происходит фиксация кольца 33 в автоматическом устройстве фиксации 32 (эта ситуация проиллюстрирована на фиг. 7).Когда крыша 2 пребывает в приподнятом положении, именно за счет натяжения троса 23 обеспечивается поддержка второго края 19 крыши 2 и сохранение его на заданной высоте. Такая фиксация троса 23 обеспечивается благодаря лебедке 22, которая обычно имеет конструкцию, не допускающую разматывания троса 23 под воздействием сил натяжения. Устройство фиксации 32, 33 одновременно выполняет и функцию обеспечения безопасности на случай разрыва троса 23. Это устройство фиксации 32,33, кроме того, обеспечивает неподвижность края 19 крыши по отношению к стойке 21 в горизонтальной плоскости.Для перевода крыши 2 в нижнее положение устройство фиксации 32, 33 размыкается с помощью управляющего приспособления 34,при этом лебедка 22 начинает работать на разматывание троса 23. По мере разматывания троса 23 край 19 крыши 2 начинает опускаться и одновременно пружины 15 выталкивают поворотные стойки 12 в направлении их горизонтального положения. Такое обратное перемещение будет происходить до тех пор, пока крыша не займет свое нижнее положение, как показано на фиг. 2 и 3.Настоящее изобретение, конечно же, не ОГРЗНИЧРШЗСГСЯ ПрИВСДСННЫМ ВЫШС ПрИМСрОМ,который носит лишь иллюстративный характер.На практике могут использоваться по меньшей мере две стойки, подобные стойке 21,и/или два троса, которые могут приводиться в движение с помощью одной лебедки или же с помощью двух подобных лебедок, работа которых должна быть синхронизирована.Возможно заменять стойку 21 конструкцией, устанавливаемой на уже существующем сооружении, например, на фасаде или на аналогичном ему сооружении.В частности, в том случае, когда предусматривается использование, по меньшеи мере,двух стоек 21, число поворотных стоек 12 может быть уменьшено до одной. Если предусматривается использование нескольких стоек 12,они могут связываться между собой перекрещиВЗЮЩИМИСЯ ПЛЗНКЗМИ, НЗЗНЗЧСНИС КОТОрЫХ СО 000292стоит, в частности, в обеспечении синхронности перемещения стоек (при повороте последних относительно шарнирных сочленений 13).Салазки, например, такие, как салазки 26,могут отсутствовать, при этом имеется возможность соедшшть трос непосредственно от верхнего конца стойки 21 или ей подобной конструкции с крышей, например, крышей 2. Однако,в этом случае могут возникать проблемы, связанные с тем, что трос не будет пребывать в утопленном состоянии (в земле) в те моменты ВрСМСНИ, когда крыша НЗХОДИТСЯ В НИЖНСМ ПОЛОЖСНИИ.Кроме того, нет принципиальной необходимости жестко фиксировать крышу 2 в приподнятом ПОЛОЖСНИИ или такое фиксировагше можно осуществлять с помощью средств, отличных от проиллюстрированных выше (имеется в виду автоматическое устройство фиксации 32, 33). Так, например, край 19 крыши 2 при СКОЛЬЖСНИИ ВДОЛЬ СТОЙКИ В КОНЦС ПСрСМСЩСНИЯ в приподнятое положение, может проходить над выступом неправильной формы, с которым он не сможет разьединиться до тех пор, пока лебедка снова не будет приведена в действие и трос не начнет разматываться в обратном направлении. При таком движентш лебедки пружина, подобная пружине 15, толкающая стойки 12 в направлении горизонтального положения последних, отводит крышу 2 от стойки 21 и,таким образом, край 19 высвобождается из зацепления с выступом стойки.Могут быть использованы и другие средства для высвобождения края крыши из зацепления с выступом стойки, например, управляющее приспособление, расположенное у основания стойки 21 и предназначенное для вЬ 1 свобождения края 19 крыши 2 в тех случаях, когда пользователь принимает решение совершить маневр и перевести крышу 2 в ее нижнее положение.В случае, когда используется только одна поворотная стойка, ее шарнирное сочленение с КрЫШСЙ МОЖСТ ВЫПОЛНЯТЬСЯ В ВИДС шарового шарнира, что позволяет производить регулирование угла наклона крыши, например, с использованием двух лебедок, управляемых независимо друг от друга, при этом каждая лебедка связана с одной из двух стационарных стоек. В этом случае между каждой стационарной стойкой и крышей располагаются два троса, причем каждый трос ориентирован предпочтительно в вертикальной плоскости, проходящей через центр шарового шарнира. При этом оказывается ВОЗМОЯСНЫМ ЗЗМСТНО УЛУЧШИТЬ ПОКЗЗЗТСЛИ УСтойчивости конструкции с помощью использования двух толкателей, установленных между поворотной стойкой и крышей с обеих сторон поворотной стойки.
